Indicazioni per l'uso e per la sicurezza

Prima di leggere aprire le due pagine con le immagini e familiarizzarsi con le diverse funzioni dell'apparecchio.

IT Indicazioni per l'uso e per la sicurezza Pagina 45

A

1 3 2

B

3 1 12 13 2

C

1 3 2

D

1 3 7 8 9 10 12 2 13 6

E 1 3 12 13 2

F 1 3 4 5 11 2

G 1 3 4 5 4 6

Einleitung

Uso secondo le disposizioni....Pagina 46

Descrizione dei pezzi....Pagina 46

Tipi di scala....Pagina 46

Indicazioni di sicurezza

Prima di utilizzare la scala, si prega di osservare le seguenti indicazioni di sicurezza:....Pagina 46

Collocamento e montaggio della scala

Scala semplice d'appoggio....Pagina 47

Scala estensibile a 2 elementi....Pagina 47

Scala in due tronchi....Pagina 48

Scala multifunzione a 3 elementi ......Pagina 48

Scala multifunzione Premium a 3 elementi....Pagina 48

Scala telescopica....Pagina 49

Scala multifunzione Brenette a 6 snodi....Pagina 50

Uso della scala....Pagina 51

Pittogramma ......Pagina 52

Riparazione, manutenzione e stoccaggio....Pagina 53

Smaltimento....Pagina 53

Produttore......Pagina 53

Prendere confidenza con il prodotto prima di incominciare ad usarlo. Leggere attentamente, al riguardo, le seguenti istruzioni per l'uso e le indicazioni di sicurezza. Utilizzare il prodotto soltanto come descritto e per gli ambiti d'uso indicati. Conservare con cura la presente guida. Qualora il prodotto venga trasferito a terzi, deve essere trasmessa anche la relativa documentazione.

○ Uso secondo le disposizioni

Questo prodotto è da intendersi quale strumento per raggiungere postazioni di lavoro più elevate. Serve, inoltre, quale base per l'esecuzione di facili attività di breve durata. Non deve essere superata la portata massima di utilizzo di 150 kg. Un impiego diverso da quanto descritto o una modifica del prodotto, in entrambi i casi non consentiti, può portare a lesioni e / o danneggiamenti del prodotto. Il produttore non si assume alcuna responsabilità per danni derivati da un uso improprio.

○ Descrizione dei pezzi

1 Piolo
2 Piede della scala
3 Piolo più alto consentito
4 Snodo di sicurezza
5 Dispositivo di bloccaggio
6 Basetta
7 Guida
8 Snodo
9 Bulloni di fissaggio
10 Cinghia di tensione
11 Elemento di comando
12 Gancio pioli
13 Sicurezza di sollevamento

○ Tipi di scala

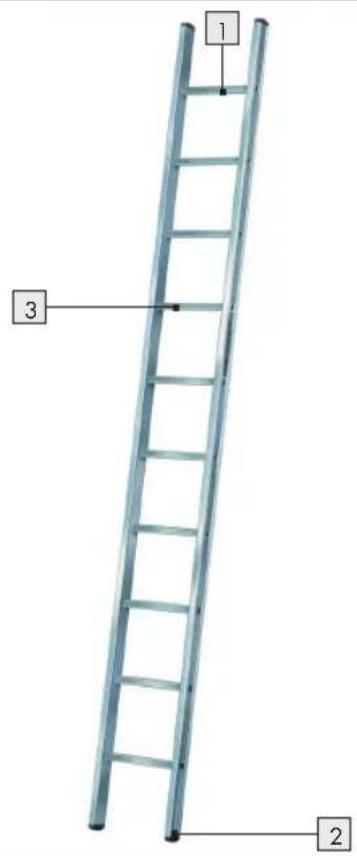

fig. A: Scala semplice

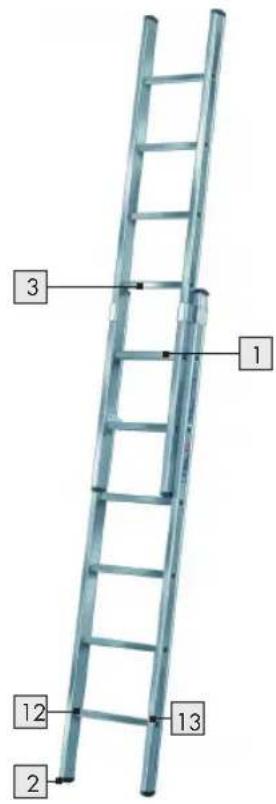

fig. B: Scala estensibile a 2 elementi

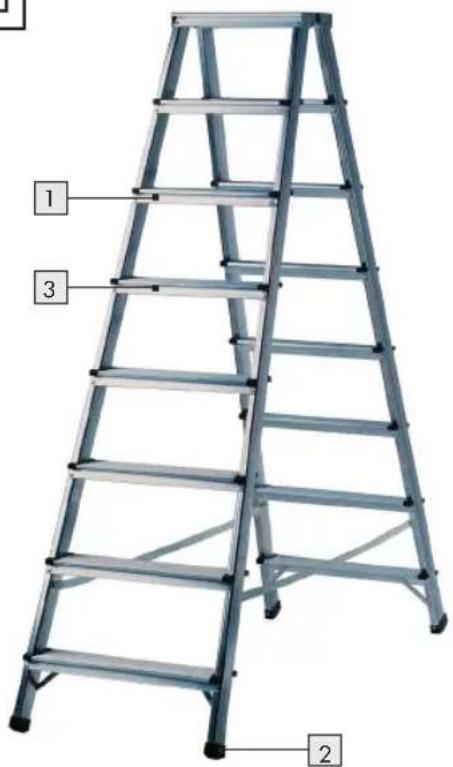

fig. C: Scala in due tronchi

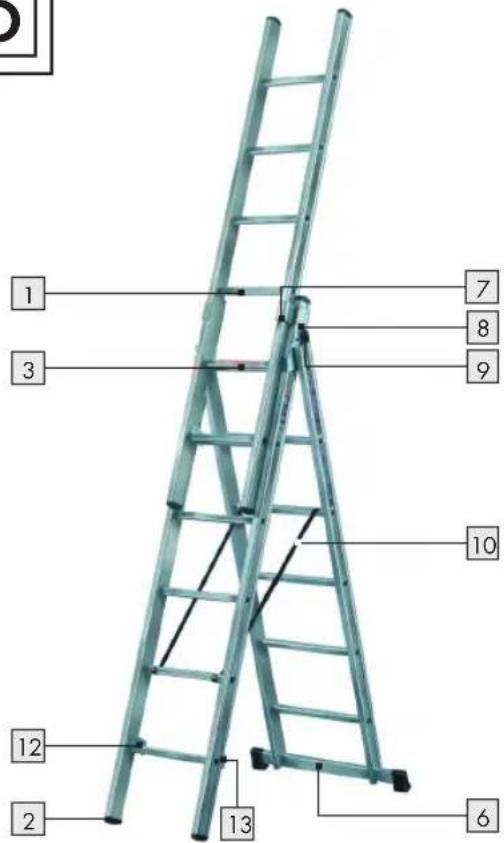

fig. D: Scala multifunzione a 3 elementi

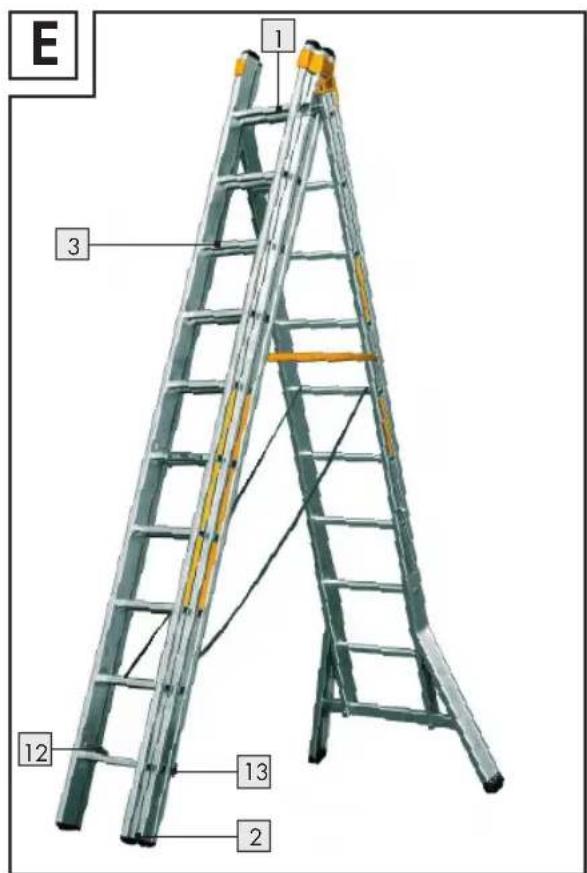

fig. E: Scala multifunzione Premium a 3 elementi

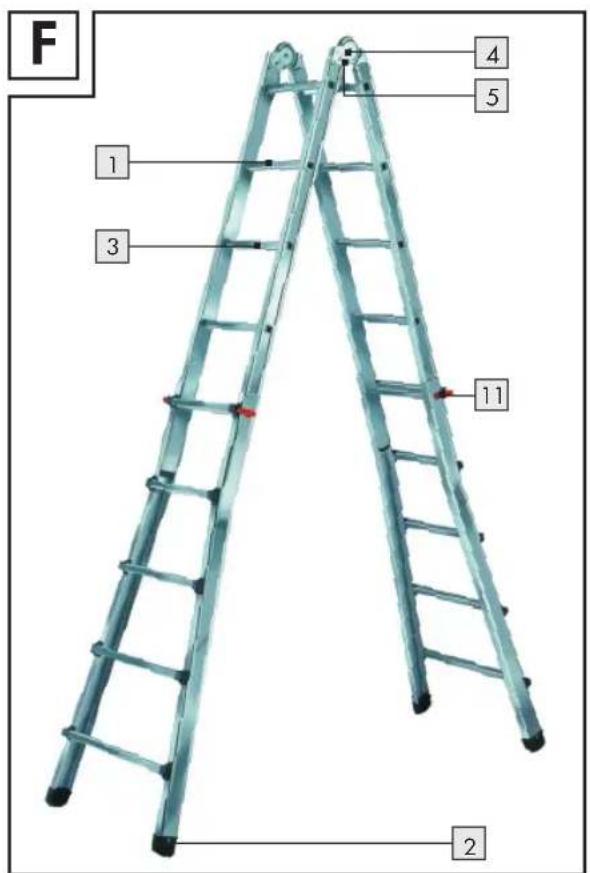

fig. F: Scala telescopica

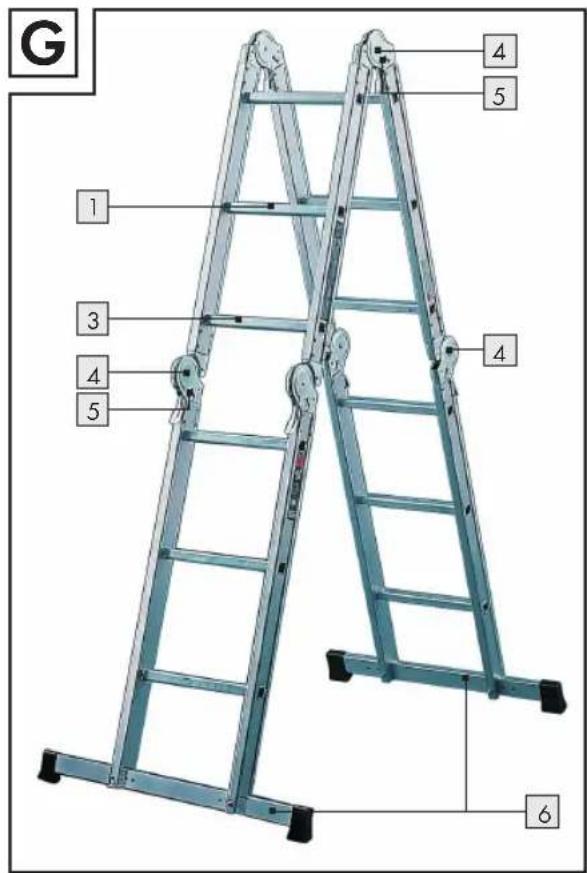

fig. G: Scala multifunzione Brenette a 6 snodi

- Indicazioni di sicurezza

Prima di utilizzare la scala, si prega di osservare le seguenti indicazioni di sicurezza:

a) Utilizzare la scala solo se in condizioni psicofisiche idonee. L'utilizzo della scala in presenza di determinate condizioni di salute, assunzione di medicinali, abuso di alcol o droghe può
b) In caso di trasporto di scale su portabagagli o camion, accertarsi, onde evitare danni, che le stesse siano fissate in modo adeguato.
c) Controllare la scala dopo la consegna e prima del primo utilizzo, onde verificare il buono stato e il corretto funzionamento di tutti i pezzi.
d) Ogni volta che si utilizza la scala, controllare che la stessa non sia danneggiata e che sia sicura per l'utilizzo.
e) Per gli utenti professionisti è richiesta l'ispezione periodica della scala.
f) Accertarsi che la scala sia adeguata all'uso che se ne deve fare.
g) Non utilizzare una scala danneggiata.
h) Eliminare dalla scala qualsiasi residuo, ad es. vernice bagnata, fango, olio o neve.
i) Prima di utilizzare una scala per lavoro, eseguire una valutazione del rischio in base alle norme vigenti nel paese di utilizzo.

Collocamento e montaggio della scala

- Collocamento e montaggio della scala

a) Accertarsi che la scala venga montata correttamente, ad es. corretto angolo d'inclinazione per le scale semplici d'appoggio (angolo d'inclinazione approssimativamente 1:4), pioli o gradini orizzontali e apertura completa di una scala doppia.
b) Se presenti, assicurare i dispositivi di bloccaggio 5, 8 completamente, prima di utilizzare la scala.
c) Collocare la scala su una superficie uniforme, orizzontale e stabile.
d) Appoggiare la scala semplice d'appoggio contro una superficie uniforme e solida e assicurarla prima dell'uso tramite, ad es., un fissaggio o un dispositivo adeguato per garantirne la stabilità.
e) Non riposizionare la scala quando ci si è sopra.
f) Quando si posiziona la scala, accertarsi di non urtare passanti, autoveicoli o porte. Se possibile, bloccare porte (non le uscite di sicurezza) e finestre nell'ambiente di lavoro.
g) Valutare tutti i rischi derivanti da attrezzature elettriche presenti nell'area di lavoro, ad es. cavi sospesi o altri apparecchi elettrici esposti.
h) Posizionare la scala sui propri piedi e non sui pioli o gradini.
i) Posizionare le scale solo su superfici stabili (non ad es. su ghiaccio, superfici lucide o superfici solide chiaramente imbrattate). Adottare le misure adeguate affinché la scala non scivoli o accertarsi che le superfici imbrattate siano sufficientemente pulite.

○ Scala semplice d'appoggio

Accertarsi che la scala venga montata nella posizione corretta.

INDICAZIONE: L'angolo di inclinazione deve essere di 65° - 75° rispetto alla superficie orizzontale (vedere fig. a).

Possibilità di montaggio:

○ Scala estensibile a 2 elementi

- I ganci dei pioli 12 e la sicurezza di sollevamento 13 devono scattare in posizione.

INDICAZIONE: L'angolo di inclinazione deve essere di 65° - 75° rispetto alla superficie orizzontale (vedere fig. a).

Sbloccare la sicurezza di sollevamento 13 prima di richiudere la scala.

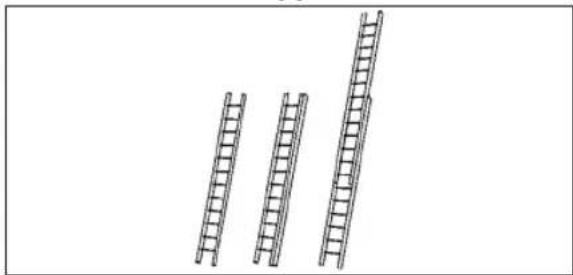

Possibilità di montaggio:

Collocamento e montaggio della scala

○ Scala in due tronchi

- Aprire la scala, finché i nastri di controllo non siano tesi (vedi fig. a).

Possibilità di montaggio:

○ Scala multifunzione a 3 elementi

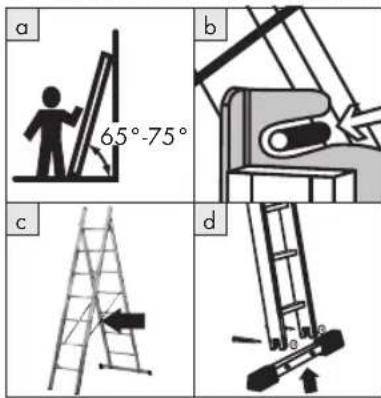

a 65°-75° b c d

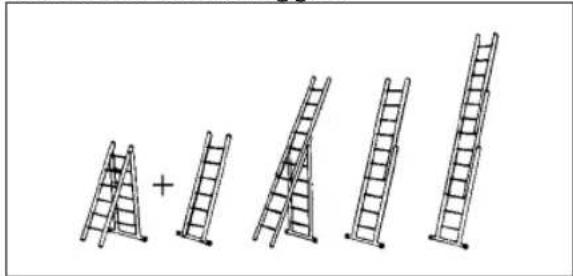

Possibilità di montaggio:

Scala semplice d'appoggio:

- Montare la basetta 6 (vedi fig. d). - I ganci dei pioli 12 e la sicurezza di sollevamento 13 devono scattare in posizione.

INDICAZIONE: L'angolo di inclinazione deve essere di 65° - 75° rispetto alla superficie orizzontale (vedere fig. a).

Scala doppia:

Montare la basetta 6 (vedi fig. d).
- Sollevare entrambe le parti scorrevoli e allargarle.
Inserire i due bulloni di fissaggio superiori (vedi fig. b) fino alla battuta d'arresto nei giunti dei cardini.
- Aprire la scala, finché i nastri di controllo non siano tesi (vedi fig. c).

○ Scala multifunzione Premium a 3 elementi

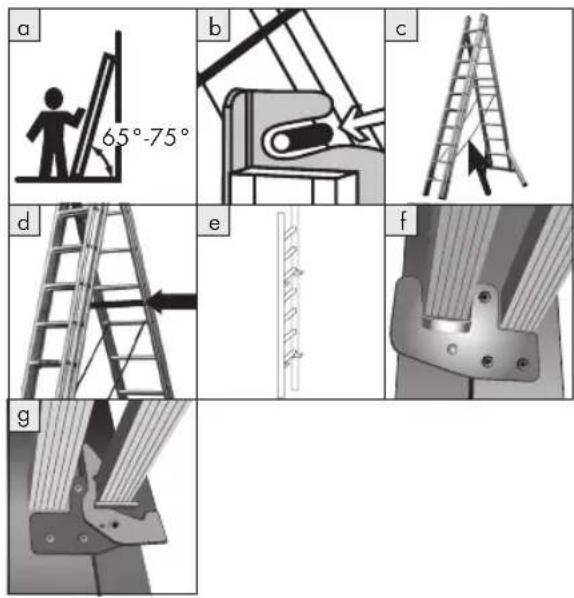

a 65°-75° b c d e f g

Scala semplice d'appoggio:

- I ganci dei pioli 12 e la sicurezza di sollevamento 13 devono scattare in posizione.

INDICAZIONE: L'angolo di inclinazione deve essere di 65° - 75° rispetto alla superficie orizzontale (vedere fig. a).

Collocamento e montaggio della scala

Scala doppia:

• Sollevare entrambe le parti scorrevoli e allargarle.
  Inserire i due bulloni di fissaggio superiori (vedi fig. b) fino alla battuta d'arresto nei giunti dei cardini.
• Aprire la scala, finché i nastri di controllo non siano tesi (vedi fig. c).
  Avvitare la saetta trasversale laterale alla parte di supporto (vedi fig. d).

Scala doppia con scala estensibile appoggiata sopra:

Avvitare la saetta trasversale laterale alla parte di supporto (vedi fig. d).

INDICAZIONE: A scala estensibile estratta devono rimanere sormontati almeno 3 gradini.

INDICAZIONE: I ganci dei plie la sicurezza di sollevamento 13 devono scattare in posizione.

Scala doppia con scala estensibile appoggiata sotto:

Avvitare la saetta trasversale laterale alla parte di supporto (vedi fig. d).
Estrarre la scala estensibile verso il basso e ruotarla in modo che i ganci dei pioli siano aperti nella parte superiore (vedi fig. e, f). Le sicurezze di sollevamento devono scattare in posizione (vedi fig. g).

INDICAZIONE: Tutti e 4 i ganci dei più e la sicurezza di sollevamento 13 devono far presa e scattare in posizione.

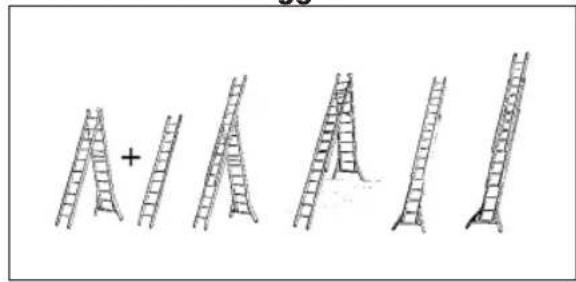

Possibilità di montaggio:

Regolazione: Scala semplice / doppia

1. Divaricare le sezioni della scala - gli snodi scattano nella posizione successiva automaticamente.
2. Sbloccarli per un'ulteriore divaricazione (fig. a).
3. Controllare la posizione della camma: 0 = sbloccata, C = in posizione di blocco (v. fig. a).
4. Per lavori sporchi coprire gli snodi.
   Prima di salire sulla scala, controllare che gli snodi siano scattati in posizione di blocco (regolazione comma "C", v. fig. a).

Ripiegare:

1. Sbloccare gli snodi.
2. INDICAZIONE: La scala ora può essere ripiegata con un solo movimento.

Scala semplice d'appoggio:

INDICAZIONE: L'angolo di inclinazione deve essere di 65° - 75° rispetto alla superficie orizzontale (vedi fig. b).

La coppia di snodi deve essere rivolta contro la parete e le leve di sblocco devono essere in posizione "C" (vedi fig. c).

INDICAZIONE: La "C" deve stare sotto.

Utilizzo delle sezioni telescopiche:

INDICAZIONE: Non è consentito utilizzare la parte centrale della scala come se fosse una scala doppia (vedi fig. d)!

Collocamento e montaggio della scala

• Tirare gli elementi di comando 11 verso l'esterno e fissarli lateralmente.
• Portare la sezione telescopica all'altezza di gradini desiderata e far scattare in posizione di blocco entrambi gli elementi di comando [11].
• Entrambi gli elementi di comando 11 devono scattare correttamente in posizione.

INDICAZIONE: La sezione telescopica non deve essere estratta fino all'ultimo gradino!

Possibilità di montaggio:

○ Scala multifunzione Brenette a 6 snodi

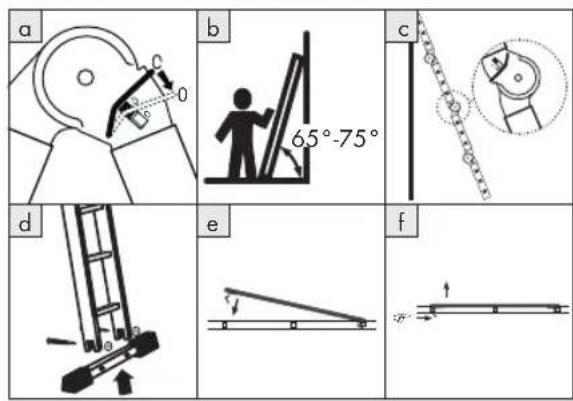

a b c 65°-75° d e f

Regolazione: Scala semplice / doppia

1. Montare la basetta 6 (vedi fig. d).
2. Divaricare le sezioni della scala - gli snodi scattano nella posizione successiva automaticamente.

3. Sbloccarli per un'ulteriore divaricazione (fig. a).

4. Controllare la posizione della comma: 0 = sbloccata, C = in posizione di blocco (v. fig. a).

5. Per lavori sporchi coprire gli snodi.
6. Prima di salire sulla scala, controllare che gli snodi siano scattati in posizione di blocco (regolazione comma "C", v. fig. a).

Ripiegare:

1. Sbloccare gli snodi.
2. INDICAZIONE: La scala ora può essere ripiegata con un solo movimento.

INDICAZIONE: Quando si ripiega la scala, gli snodi non scattano nelle posizioni di blocco intermedie.

Scala semplice d'appoggio:

INDICAZIONE: L'angolo di inclinazione deve essere di 65° - 75° rispetto alla superficie orizzontale (vedere fig. b).

Accertarsi che la coppia di snodi centrale non sia rivolta contro la parete e che le leve di sblocco siano abbassate in posizione "C" (vedi fig. c).

INDICAZIONE: La "C" deve trovarsi in basso.

Montare il supporto:

INDICAZIONE: Utilizzare la piattaforma e la piattaforma a gradini solo con il supporto originale.

Inserire il supporto sui relativi pioli. Spingere il supporto verso il basso. Il gancio di sicurezza scatta in posizione sul piolo (vedi fig. e).
Spingere indietro la molla per sbloccare il supporto. Togliere il supporto verso l'alto (vedi fig. [f]).

Collocamento e montaggio della scala / Uso della scala

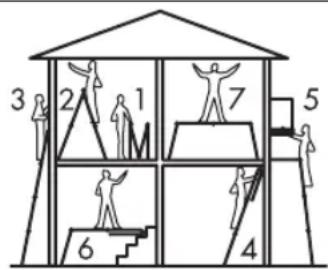

Possibilità d'impiego:

3 2 1 7 5 6 4

1. Scala ripiegata
2. Scala doppia
3. Scala lunga
4. Scala inclinata ad angolo
5. Scala per tetto
6. Piattaforma a gradini (da utilizzare solo con supporto originale) (portata max. 150 kg)
7. Piattaforma (da utilizzare solo con supporto originale) (portata max. 150 kg)

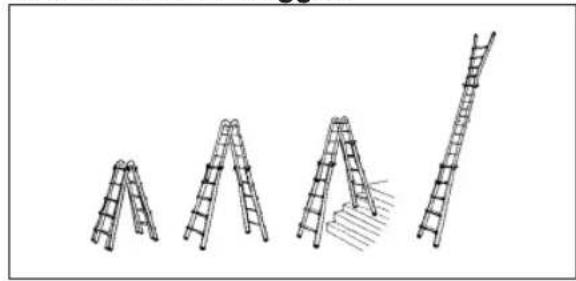

Possibilità di montaggio:

a) Non superare la portata massima per ciascun tipo di scala.
b) Non sporgersi troppo. Mantenere il proprio bacino entro il termine dei montanti ed accertarsi che entrambi i piedi si trovino sullo stesso gradino/piolo.
c) Non utilizzare le scale semplici ad altezze elevate senza l'utilizzo di una sicurezza aggiuntiva. Fissare la scala o utilizzare un dispositivo idoneo a garantirne la stabilità.
d) Non utilizzare le scale doppie per salire su un altro piano.

e) Non sostare mai sugli ultimi tre gradini / pioli di una scala semplice.
f) Non sostare mai sugli ultimi due gradini / pioli di una scala doppia senza piattaforma e dispositivo di sostegno per mani / ginocchia.
g) Non sostare mai sugli ultimi quattro gradini / pioli di una scala doppia con scala estensibile appoggiata sopra.
h) Utilizzare le scale solo per lavori leggeri e di breve durata.
i) Non utilizzare scale prive di isolamento per lavori a contatto con l'elettricità.
j) Non utilizzare la scala all'aperto in condizioni di maltempo, ad es. in caso di forte vento.
k) Adottare tutte le precauzioni necessarie, perché nessun bambino possa giocare sulla scala.
I) Se possibile, bloccare porte (non le uscite di sicurezza) e finestre nell'ambiente di lavoro.
m) Salire o scendere con il viso rivolto verso la scala.
n) Tenersi saldamente alla scala mentre si sale o si scende.
o) Non utilizzare la scala come ponte.
p) Indossare scarpe idonee per salire sulla scala.
q) Evitare eccessivi carichi laterali, come ad es. perforazioni in pareti di mattoni e calcestruzzo.
r) Non rimanere troppo a lungo sulla scala senza pause (la stanchezza è pericolosa).
s) Le scale d'appoggio utilizzate per accedere ad altezze elevate, devono protrarsi di almeno 1 mt oltre il punto di appoggio.
t) Gli oggetti che vengono trasportati durante l'ascesa devono essere leggeri e maneggevoli.
u) Evitare lavori che comportino un carico laterale su scale doppie, ad es, la perforazione laterale di materiali duri (come pareti di mattoni o calcestruzzo).
v) Quando si lavora su una scala è necessario tenersi saldamente con una mano o, in caso ciò non sia possibile, adottare delle misure di sicurezza supplementari.
w) Utilizzare scale doppie con scala estensibile appoggiata su gradini, solo se i pioli si trovano alla medesima altezza o se la scala a pioli è in posizione orizzontale. Altrimenti la scala a pioli può ribaltarsi.

Uso della scala / Pittogramma

x) Non utilizzare la scala come impalcatura.
y) Non utilizzare mai una scala doppia come scala semplice.
z) Non salire mai sulla parte orizzontale della scala quando utilizzata come scala per tetto.

- Pittogramma

AVVISO! Fare attenzione al pittogramma riportato sugli adesivi applicati prima di utilizzare la scala. In caso contrario possono derivarne lesioni e / o danni a cose.

	Leggere le istruzioni per l'uso!
	Portata massima piattaforma: 150 kg
	Portata massima
	Angolo d'inclinazione corretto
	Apertura completa prima dell'uso
	Accertarsi che le sicurezze di apertura / dispositivi di blocco scattino in posizione.
	Controllo visivo della scala prima dell'uso
	Controllare i piedi della scala
	Mettere in sicurezza la parte terminale superiore/inferiore della scala

Max.1	Numero massimo di utilizzatori sulla scala
	Estensione oltre il punto di appoggio della scala
	Montare su superficie uniforme!
	Evitare di sporgersi lateralmente!
	Eliminare le impurità dal terreno!
	Montare su superficie solida!
	Non è consentito esporsi lateralmente!
	Non utilizzare la scala come ponte!
	Non salire sull'ultimo piolo!
	I montanti superiori della scala deve essere appoggiati correttamente!
	Non sostare sugli ultimi 3 gradini di una scala semplice!
	Non sostare sugli ultimi 2 gradini di una scala doppia!
	Non sostare sugli ultimi 4 gradini di una scala doppia con scala estensibile!

Pittogramma / Riparazione, manutenzione e stoccaggio / Smaltimento / Produttore

	Non utilizzare le scale doppie con scala estensibile su gradini, a meno che i pioli non si trovino alla medesima altezza o la scala doppia non sia in posizione orizzontale!
	Montare la basetta!
	Utilizzo degli snodi nel montaggio della scala.
	Far scattare in posizione / sbloccare i giunti
	Far scattare in posizione i ganci dei pioli prima di usare la scala
	Non utilizzare la scala come impalcatura.
	Salire o scendere sempre con il viso rivolto verso la scala.
	Quando si sale sulla scala non trasportare alcun oggetto pesante / difficile da maneggiare!
	Non usare le scale doppie come scale semplici!
	Stare con entrambi i piedi sul medesimo gradino / piolo!
	In caso di utilizzo come scala da tetto non posizionarsi sulla parte orizzontale della scala!

- Riparazione, manutenzione e stoccaggio

Lubrificare regolarmente gli snodi con olio meccanico non resinoso.
Affidare le riparazioni e operazioni di manutenzione sulla scala ad una persona qualificata, secondo le istruzioni del produttore.
Stoccare le scale soltanto in conformità con le indicazioni del produttore. Proteggere sempre le scale da influssi dannosi.

- Smaltimento

L'imballaggio e il materiale di imballaggio sono costituiti esclusivamente da materiali ecocompatibili. Possono essere smaltiti presso le piattaforme locali di riciclaggio dei rifiuti.

Informarsi presso la propria amministrazione comunale o cittadina sulle norme di smaltimento attualmente in vigore.

- Produttore

Per ulteriori informazioni consultare il reparto assistenza / FAQ sulla nostra homepage www.brennenstuhl.com.
