Type de produit	Adaptateur Powerline (CPL)
Marque	TP-Link
Modèle	TL-PA2010KIT
Catégorie	Kit CPL
Dimensions (approx.)	90 x 55 x 30 mm (par adaptateur)
Poids	~130 g (par adaptateur)
Alimentation	100-240 V AC, 50/60 Hz, via prise secteur
Fonctions principales	Communication CPL jusqu'à 200 Mbps, prise gigogne, bouton Pair pour sécuriser le réseau
Sécurité	Chiffrement AES 128 bits, appairage via bouton Pair
Entretien	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Garantie	3 ans limitée
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ45, guide d'installation rapide
Compatibilité	IEEE 1901, HomePlug AV
Ports	1 port Ethernet RJ45 10/100 Mbps par adaptateur
Indicateurs LED	Power, PLC, Ethernet
Pièces détachées	Non disponibles séparément
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - TLPA2010KIT TP-LINK

Comment installer le kit CPL TL-PA2010KIT ?

Branchez un adaptateur sur le routeur avec un câble Ethernet, branchez l'autre sur une prise du même circuit, attendez que les LEDs PLC s'allument, puis connectez votre appareil.

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde, puis dans les 2 minutes sur l'autre. Le réseau est sécurisé.

Que faire si la LED PLC est éteinte ?

Vérifiez que les adaptateurs sont sur le même circuit électrique et réappairez-les si nécessaire.

Puis-je brancher les adaptateurs sur une multiprise ?

Non, branchez-les directement sur une prise murale pour éviter les interférences. Si l'adaptateur a une prise gigogne, branchez la multiprise dessus.

Comment réinitialiser mon adaptateur CPL ?

Maintenez le bouton Pair enfoncé jusqu'à ce que la LED d'alimentation s'éteigne brièvement. Vous pouvez aussi utiliser l'utilitaire tpPLC.

Pourquoi n'ai-je pas accès à Internet via le CPL ?

Vérifiez que tous les adaptateurs sont sur le même circuit, les LEDs PLC allumées, les connexions Ethernet correctes, et que votre ordinateur est dans le même sous-réseau.

Puis-je ajouter d'autres adaptateurs CPL ?

Oui, branchez-les sur le même circuit et appairez-les avec le bouton Pair.

Que faire si la connexion CPL est lente ?

Éloignez les adaptateurs des appareils électriques bruyants (sèche-cheveux, climatiseur) et branchez ces appareils sur la prise gigogne de l'adaptateur pour filtrer le bruit.

Quelle est la garantie de cet adaptateur ?

TP-Link offre une garantie limitée de 3 ans à compter de la date d'achat.

Comment mettre à jour le firmware ?

Téléchargez l'utilitaire tpPLC depuis le site TP-Link et utilisez-le pour mettre à jour le firmware.

MODE D'EMPLOI TLPA2010KIT TP-LINK

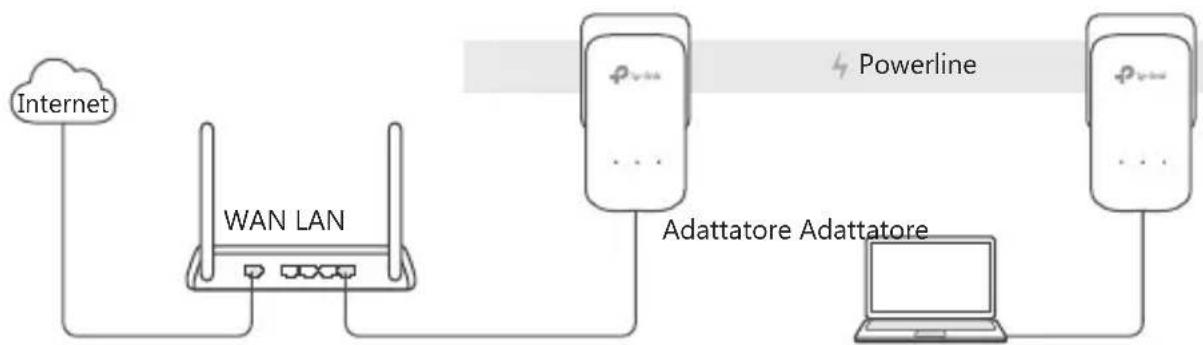

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciéz!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommendons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton
Pair d'un des adaptateurs
pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, repeter les etapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'adaptateur a ajouter au réseau pendant 1 seconde.

3 Terminate.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL?

R1. L'adaptateur CPL étant branché à une prise électrique, maintainir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.
R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

François

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez you que toutes les DELs CPL sont allumées. Si ce n'est pas le cas réappaïrez adaptateurs et extenseurs.
R3. Assurez you que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez you que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les évventuelles interférences, telles un séchoir, un climatisationur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise fémelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique évientuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
