TLPA4030 - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA4030
Norme	HomePlug AV
Débit maximal	Jusqu'à 500 Mbps
Port Ethernet	1 port RJ-45 10/100 Mbps
Bouton Pair	Oui (pour sécuriser le réseau)
Prise gigogne	Oui (prise femelle intégrée)
DEL indicateurs	Alimentation, CPL, Ethernet
Sécurité réseau	Cryptage AES 128 bits
Tension d'alimentation	100-240 V AC, 50/60 Hz
Dimensions	Environ 95 x 56 x 38 mm
Poids	Environ 140 g
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Configuration	Plug and Play, utilitaire tpPLC disponible
Mise à jour firmware	Oui via utilitaire tpPLC
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Ne pas brancher sur multiprise, ne pas exposer à l'eau, ne pas démonter.
Pièces détachées et réparabilité	Non disponibles, produit non réparable par l'utilisateur.
Informations générales	Conforme aux directives 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE.

FOIRE AUX QUESTIONS - TLPA4030 TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Maintenez le bouton Pair enfoncé jusqu'à ce que la DEL d'alimentation s'éteigne brièvement. Vous pouvez également utiliser l'utilitaire tpPLC pour la réinitialisation.

Comment dépanner l'absence d'accès à internet via mon réseau CPL ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique, que les DELs CPL sont allumées, et que les connexions Ethernet sont correctes. Assurez-vous que votre ordinateur est dans le même sous-réseau IP que le routeur.

Que faire si des adaptateurs CPL appairés ne se reconnectent pas après les avoir déplacés ?

Essayez de les brancher sur d'autres prises du même circuit. Si le problème persiste, réappairez-les et vérifiez les interférences (ex : sèche-cheveux, climatisation). Branchez l'appareil perturbateur sur la prise gigogne de l'adaptateur pour filtrer le bruit.

Comment configurer un réseau CPL sécurisé avec le bouton Pair ?

Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde. Dans les 2 minutes, appuyez sur le bouton Pair du second adaptateur pendant 1 seconde. Les DELs CPL clignotent puis restent allumées pour confirmer.

Puis-je brancher un adaptateur CPL sur une multiprise ?

Non, branchez toujours l'adaptateur directement sur une prise murale. Pour les modèles avec prise gigogne, vous pouvez brancher une multiprise sur la prise femelle de l'adaptateur.

Comment ajouter un nouvel adaptateur à un réseau CPL existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà présent dans le réseau pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde.

Que signifie le voyant CPL qui clignote ?

Le voyant CPL clignote lors de l'appairage ou du transfert de données. S'il reste éteint, les adaptateurs ne sont pas connectés ou ne sont pas sur le même circuit.

Mon adaptateur CPL ne s'allume pas, que faire ?

Vérifiez que la prise électrique fonctionne et que l'adaptateur est bien enfoncé. Testez avec une autre prise. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware de mon adaptateur CPL ?

Téléchargez l'utilitaire tpPLC depuis le site TP-Link, installez-le sur votre ordinateur, puis suivez les instructions pour mettre à jour le firmware via le réseau CPL.

Quels sont les voyants lumineux et leur signification ?

L'adaptateur possède trois DELs : Alimentation (verte fixe si sous tension), CPL (allumée si connecté à un réseau CPL, clignote lors du transfert), et Ethernet (allumée si un câble Ethernet est connecté).

MODE D'EMPLOI TLPA4030 TP-LINK

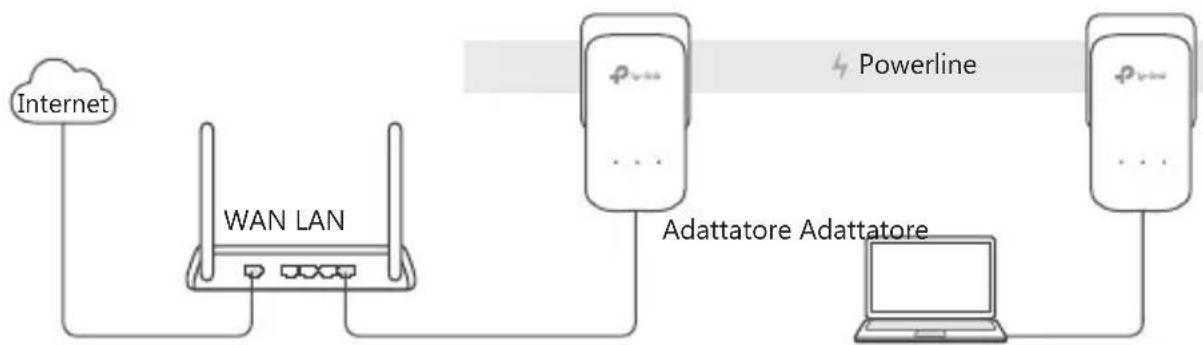

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL de chaque adaptorteur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciéz!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utiliser leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommendons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton
Pair d'un des adaptateurs
pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, repeter les etapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'adaptateur a ajouter au réseau pendant 1 seconde.

3 Terminate.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL?

R1. L'adaptateur CPL étant branché à une prise électrique, maintainir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.
R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

François

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez you que toutes les DELs CPL sont allumées. Si ce n'est pas le cas réappaïrez adaptateurs et extenseurs.
R3. Assurez you que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez you que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les évventuelles interférences, telles un séchoir, un climatisationur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise fémelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique évientuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les defaults matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
