Caractéristiques techniques	Cave à vin VESTFROST W 45, capacité de 45 bouteilles, température réglable de 5 à 20°C, système de refroidissement par compresseur.
Dimensions	Dimensions : 85 cm (H) x 60 cm (L) x 60 cm (P).
Poids	Poids : 50 kg.
Consommation énergétique	Classe énergétique : A.
Utilisation	Idéale pour conserver et servir des vins à la température optimale.
Maintenance	Nettoyage régulier de l'intérieur et de l'extérieur, vérifier les joints de porte.
Sécurité	Équipée d'un verrou de sécurité, protection contre les surchauffes.
Informations générales	Design élégant, éclairage intérieur LED, étagères en bois pour un rangement optimal des bouteilles.

FOIRE AUX QUESTIONS - W 45 VESTFROST

Comment régler la température de ma cave à vin VESTFROST W 45 ?

Pour régler la température, appuyez sur le panneau de contrôle situé à l'avant de la cave. Utilisez les flèches pour ajuster la température souhaitée entre 5°C et 20°C.

Pourquoi ma cave à vin ne refroidit-elle pas correctement ?

Assurez-vous que la cave est placée dans un endroit bien ventilé et éloigné de toute source de chaleur. Vérifiez également que la porte est bien fermée et que les bouteilles ne bloquent pas la circulation de l'air.

Quelle est la capacité de la cave à vin VESTFROST W 45 ?

La cave à vin VESTFROST W 45 a une capacité de 45 bouteilles.

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez l'appareil avant de nettoyer. Utilisez un chiffon doux et humide avec un peu de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs.

Que faire si la lumière intérieure de ma cave à vin ne fonctionne pas ?

Vérifiez d'abord si la porte est bien fermée. Si la lumière ne s'allume toujours pas, il se peut que l'ampoule soit grillée. Remplacez-la par une ampoule de même type.

Est-ce normal que ma cave à vin fasse du bruit ?

Un léger bruit peut être normal en raison du compresseur et du ventilateur. Si le bruit est excessif ou inhabituel, vérifiez que la cave est bien à niveau et qu'aucun objet ne bloque le ventilateur.

Comment savoir si ma cave à vin est en panne ?

Vérifiez si la lumière s'allume, si l'appareil fait du bruit et si la température est à un niveau approprié. Si vous constatez des anomalies, contactez le service client.

Puis-je placer ma cave à vin à l'extérieur ?

Non, il est conseillé de placer votre cave à vin à l'intérieur dans un environnement tempéré, car des températures extrêmes peuvent affecter son fonctionnement.

Y a-t-il une garantie pour la cave à vin VESTFROST W 45 ?

Oui, la cave à vin VESTFROST W 45 est généralement couverte par une garantie de 2 ans. Consultez votre manuel d'utilisation pour les détails spécifiques.

MODE D'EMPLOI W 45 VESTFROST

Puisque l'appareil contient un réfrigérant inflammable, il est essentiel de s'assurer que les conduits du fluide réfrigérant ne sont pas endommagés.

La quantité et le type de réfrigérant utilisé dans votre appareil sont indiqués sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil afin d'éviter la formation de mélanges gaz/air inflammable dans la pièce où l'appareil est installé dans le cas où il y aurait une fuite dans le circuit réfrigérant.

Avertissement:

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

Avertissement:

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation sauf ce qui est recommandé par le fabricant.

Avertissement:

Ne pas endommager le système de réfrigération.

Avertissement:

Ne pas utiliser d'appareils électriques à l'intérieur du de stockage sauf s'ils sont recommandés par le fabricant.

Avertissement:

L'appareil ne doit pas être exposé à la pluie.

Avertissement:

Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.

Avertissement:

Les enfants ne doivent pas jouer avec l'appareil.

Avertissement:

Le nettoyage et l'entretien effet

Effectué par l'utilisateur ne doit pas être accompli par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

Avertissement:

Ne pas entreposer des explosifs, tels que les aérosols avec propulseurs inflammables dans l'appareil.

Avertissement:

Danger - risque d'incendie ou d'explosion si réfrigérant inflammable utilisé. L'appareil doit seulement être réparé par un personnel qualifié.

Avertissement:

Lors de la mise en place de l'équipement, assurez-vous que son cordon d'alimentation n'est pas coincé ni endommagé.

Avertissement:

Ne placez pas plusieurs prises de courant portables ou des

sources d'alimentation portables à l'arrière de l'appareil.

• Conserver les clés dans un endroit hors de portée des enfants.
• Avant de faire l'entretien ou le nettoyage de l'appareil, débranchez-le de son alimentation.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, des représentants ou des professionnels agréés afin d'éviter les dangers.
• La formation de givre sur les parois intérieures de l'évaporateur et les parties supérieures est un phénomène naturel et normal. Retirez le givre avec un chiffon sec.
• Prenez note que toute modification de l'appareil annulera toutes les garanties et la responsabilité du fabricant.
• Cet appareil est destiné uniquement au stockage du vin

Produit équipé de diodes class 1, sans danger pour les yeux.

Sommaire

Avertissement 2

Caractéristiques techniques 4

Présentation de votre cave à vin 5

Avant la mise en service 6

Conseils pour réaliser des économies d'énergie : 6

Installation et mise en service 7

LEDlumiere 7

Utilisation et fonctionnement W32 et W45. 9

Utilisation et fonctionnement W38 10

Inversion du sens d'ouverture de la porte - W32 11

Inversion du sens d'ouverture de la porte - W45 12

Dégivrage, nettoyage et entretien 13

Recherche de pannes 14

Garantie, pièces de rechange et service après-vente 15

Mise au rebut 16

Le câblage et les raccordements électriques des systèmes d'alimentation électrique doivent respecter les normes électriques (locales et nationales) en vigueur. Consultez ces normes avant toute installation de l'appareil.

Ce dispositif est conforme aux directives de l'U. E. le concernant, y compris la Directive 2014/35/EU sur la Basse Tension et la Directive 2014/30/EU sur la Compatibility Electromagnétique.

La prise de courant doit rester facilement accessible. Brancher la fiche mâle de l'appareil dans une prise secteur en 220/240 V / 50Hz élémentairement reliée à la terre. La prise doit être protégée par un fusible/disjoncteur supportant de 10 A - 13A fusible.

Sur les appareils destinés aux pays non européens, vérifie si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné.

Les informations concernant la tension et la puissance absorbée / courant sont indiquées sur la plaque signalétique.

Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste.

La plaque signalétique fournit diverses informations techniques ainsi que les numéros de type et de série.

N'utilisez en aucun cas des rallonges de cable.

Présentation de votre cave à vin

fig.1

Avant la mise en service

Avant de mettre en service votre nouveau appareil, lisez attentivement les instructions suivantes : elles contiennent des informations importantes sur la sécurité, l'installation, le fonctionnement et l'entretien de votre appareil. Conservez ce mode d'emploi pour pouvoir vous y reporter ultérieurement. À la réception, vérifiez que l'appareil n'a pas été endommagé pendant son transport. Tout dommage survenu pendant le transport doit être signalé au distributeur local avant la mise en service de la cave à vin.

Enlevez l'emballage. Nettoyez l'intérieur de l'appareil avec un mélange d'eau chaude et de détergent doux. Rincez à l'eau claire et séchez soigneusement (voir les instructions de nettoyage). Utilisez un chiffon doux. Si l'appareil a été couché pendant son transport, ou s'il a été stocké au froid (température inférieure à +5 °C), placez-le en position verticale pendant au moins une heure avant sa mise en service.

Conseils pour réaliser des économies d'énergie :

1) Plus la température ambiantes est basse, plus la consommation énergétique diminue. 2) Plus le thermostat est réglé sur une température élevée, plus la consommation énergétique diminue. 3) Moins la fréquence et la durée des ouvertures de porte sont élevées, plus la consommation énergétique diminue.

Mise en place

Pour des raisons de sécurité et de fonctionnement, l'appareil ne doit pas être installé à l'extérieur.

Placez l'appareil sur une surface plane, dans une pièce sèche et bien ventilée (max. 75% d'humidité atmosphérique relative). Ne placez jamais l'appareil à proximité des sources de chaleur telles que cuisinières ou radiateurs, et évitez de le placer à la lumière directe du soleil.

LED lumière

Afin de réduire la consommation d'énergie, ce refroidisseur à vin éteindra automatiquement la lumière LED après 10 minutes.

Si vous désirez que la lumière LED reste allumée en permanence, cela est possible. Poussez et maintenez le bouton « LIGHT » enfoncé pendant 5 secondes, et l'écran affichera « LP ». Après 4 secondes, l'écran reviendra à l'affichage normal, et la lumière restera allumée jusqu'à ce qu'elle est éteinte manuellement.

Si vous désirez de revenir et économiser de l'énergie (recommandé), poussez et maintenez le bouton « LIGHT » enfoncé pendant 5 secondes, et l'écran affichera « LF ». APRÈS 4 secondes, l'écran reviendra à l'affichage normal, et la lumière s'éteindra automatiquement après 10 minutes.

La classe climatique figure sur la plaque signalétique (voir page 15).

Remarque: l'appareil fonctionne à des températures ambiantes de à 32°C

Installation

La surface sur laquelle l'appareil est posé doit être plane. N'utilisez pas de cadre ou autre. Il est important que l'appareil soit parfaitement à niveau. À cette fin, tournez les pieds réglables situés à l'avant de l'appareil dans un sens ou dans l'autre (fig. 2). À l'aide d'un niveau à bulle, vérifiez que l'appareil est parfaitement à niveau.

fig. 2

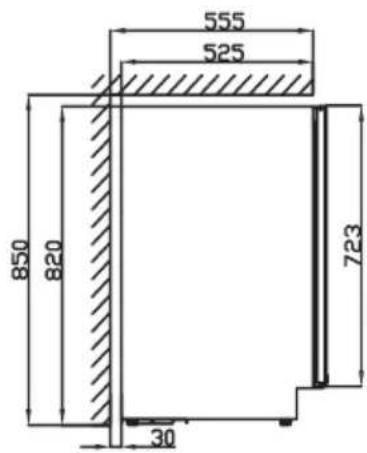

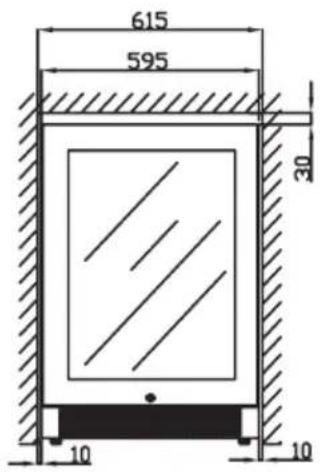

Encastrement

Le modèle W32 ne peut pas être encastré. Veillez à ce que l'air circule librement autour de l'appareil. (fig. 4)

Les modèles W45 et W38 peuvent être encastrés dans un élément de cuisine ou bien installés comme unités indépendantes (fig. 3). Si l'appareil est encastré, assurez-vous que l'air circule librement au niveau de la plinthe posée devant l'appareil. La superficie totale de l'ouverture doit être comme décrite en fig. 3, et l'ouverture de chaque conduite d'air doit être de 5 mm au minimum.

Le cache-socle ci-joint se monte à l'aide des deux vis détachées dans le sac extérieur (fig. 2_1).

Le cache-socle ne doit pas être monté, si l'appareil est encastré derrière une plinthe.

fig.2_1

Sur désir, le contenu du sac (fig. 2_1) peut être utilisé pour fixer l'appareil à un dessus de table.

fig. 3 fig. 4

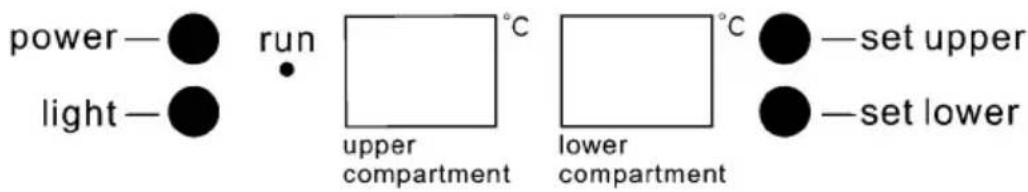

Utilisation et fonctionnement W32 et W45

fig. 5

Commande électronique

La commande électronique permet de prendre constamment les températures programmées dans les compartiments de l'appareil. Cela est rendu possible grâce à un système perfectionné qui commande le circuit de réfrigération, l'élément chauffant et le ventilateur. Après une panne de courant, la température revient à la valeur programmée par défaut en usine :

Compartiment supérieur: 6°C

Compartiment inférieur: 12°C

Les commandes électroniques permettent de réaliser les fonctions suivantes :

• Réglage de la température
• Affichage de la température
• Dégivrage automatique
• Alarme de température haute/basse Marche/Arrêt de l'éclairage
• Mise sous/hors tension de la cave à vin (maintenir enfoncé pendant 3 s)

Affichage de la température

L'écran affiche la température dans les compartiments. L'indicateur de température dispose d'un filtrage intégré qui simule la température immédiate à l'intérieur des

bouteilles. C'est pourquoi la température affichée n'est pas affectée par les brèves variations de la température de l'air.

Réglage de la température

Les deux boutons du panneau de commande permettent de régler la température. En appuyant sur un bouton de température, l'affichage passe de la température immédiate à la température programmée. En appuyant de manière répétée sur le bouton, la valeur programmée défile sur la plage des températures disponibles.

La température du compartiment supérieur peut être réglée entre 5 et 10 degrés Celsius. La température du compartiment inférieur peut être réglée entre 10 et 18 degrés Celsius.

Alarme de température

Si la température s'est écartée de 3°C de la valeur programmée pendant plus d'une heure, l'écran clignote et indique alternatively Lo / temp. réelle et Hi / température réelle.

Il est recommandé de servir le vin à une température inférieure de 2 degrés à la température de dégustation voulue car il se réchauffe légèrement lorsqu'il est versé dans le verre.

Utilisation et fonctionnement W38

fig. 6

Commande électronique

La commande électronique permet de maintenir constantes les températures programées dans les compartiments de l'appareil. Cela est rendu possible grâce à un système perfectionné qui commande le circuit de réfrigération, l'élément chauffant et le ventilateur. Après une panne de courant, la température revient à la valeur programmée par défaut en usine :

Compartiment gauche: 7°C

Compartiment droit: 12°C

Les commandes électroniques permettent de réaliser les fonctions suivantes :

• Réglage de la température
• Affichage de la température Dégivrage automatique
• Alarme de température haute/basse Marche/Arrêt de l'éclairage
• Mise sous/hors tension de la cave à vin (maintenir enfoncé pendant 3 s)

Affichage de la température

L'écran affiche la température dans les compartiments. L'indicateur de température dispose d'un filtrage intégré qui simule la température immédiate à l'intérieur des bouteilles. C'est pourquoi la température affichée n'est pas affectée par les brèves

variations de la température de l'air.

Réglage de la température

Les deux boutons du panneau de commande permettent de régler la température. En appuyant sur un bouton de température, l'affichage passe de la température immédiate à la température programmée. Ensuite, il est possible de changer la valeur programmée.

UP = augmentation de la température

DOWN = réduction de la température

Dans les deux compartiments, la température peut être régée entre 5 et 18 degrés Celsius.

La nouvelle valeur programmée est automatiquement enregistrée après 5 secondes d'inactivité, et l'écran affiche à nouveau la température immédiate.

Alarme de température

Si la température s'est écartée de 3°C de la valeur programmée pendant plus d'une heure, l'écran clignote et indique alternativement Lo /température réelle et Hi /température réelle.

Il est recommandé de servir le vin à une température inférieure de 2 degrés à la température de dégustation voulue car il se réchauffe légèrement lorsqu'il est versé dans le verre.

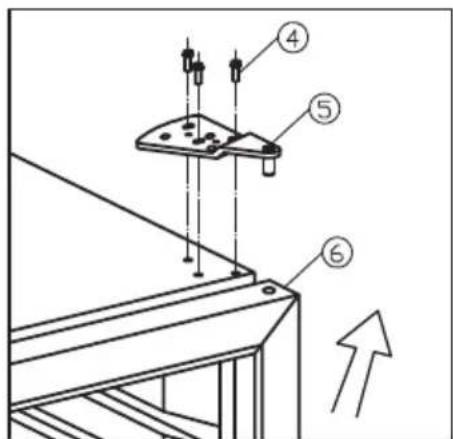

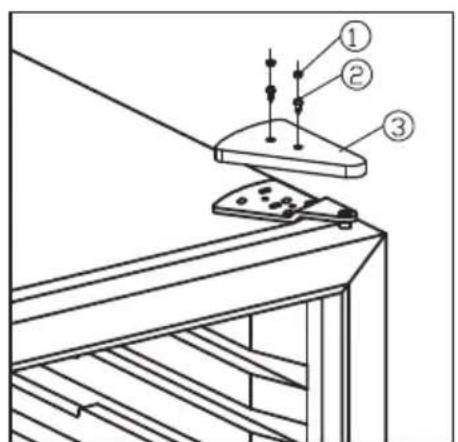

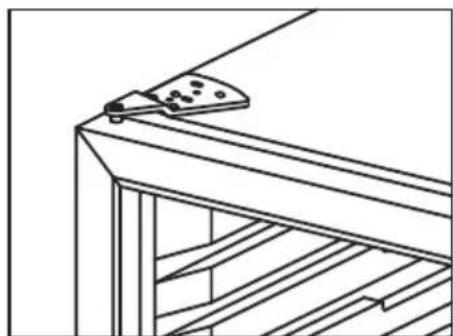

Inversion du sens d'ouverture de la porte - W32

La porte peut s'ouvrir aussi bien à droite qu'à gauche ; pour modifier son sens d'ouverture, procédez comme suit :

fig. 7.1 fig. 7.2

fig. 7.3 fig. 7.4

1) Bouchon de caoutchouc 2) Vis 3) Cache-charnière 4 + 7 Vis 5) Charnière supérieure 6) Porte 7) Vis 8) Pied d'armoire

• Retirez les couvercles de vis et dévissez le couvercle décoratif. Voir fig. 7.1
• En retenant fermement la porte, relâchez et enlevez la charnière du haut, soulevez et retirez la porte. Voir fig. 7.2
• Dévissez la charnière du bas (8)
• Retirer la longue patte du cabinet (9) du côté gauche et faites-la passer du côté droit. Voir fig. 7.3
• Installez la charnière du bas et fixez-la à l'aide des boulons.
• Installez la porte sur l'axe de la charnière du bas (8) de la même façon dont elle a été enlevée, vissez la charnière du haut sur le côté droit.
• Re-fixez le couvercle décoratif et le couvercle de caoutchouc.

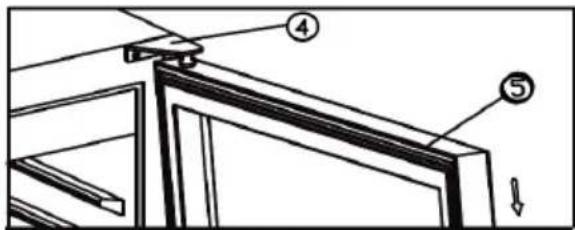

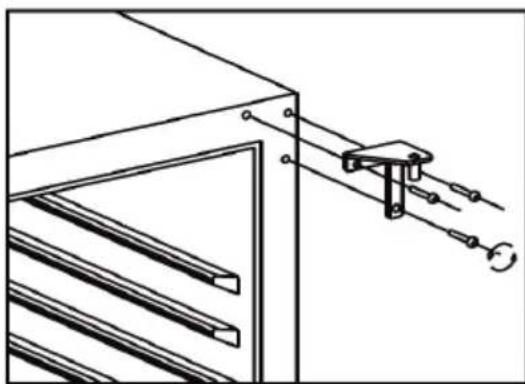

Inversion du sens d'ouverture de la porte - W45

La porte peut s'ouvrir aussi bien à droite qu'à gauche ; pour modifier son sens d'ouverture, procédez comme suit.

fig. 8.1

fig. 8.2

fig. 8.4fig. 8.3

1) Vis 2) Charnière inférieure droite 3) Axe de porte 4) Charnière supérieure droite 5) Porte 6) Armoire 7) Charnière supérieure gauche 8) Charnière inférieure gauche

• Vérifiez que l'appareil n'est pas branché à l'alimentation secteur et placez-le sur le dos.
• Démontez les vis (1). SOUTENEZ LA PORTE! Voir fig. 8.1.
• Démontez la porte en tirant vers l'avant à l'opposé de la charnière supérieure. Voir fig. 8.2.
• Démontez la charnière supérieure droite et conservez-la. Voir fig. 8.3.

Montez les charnières supérieure et inférieure gauches (7 + 8) fournies. Voir fig. 8.4. - Remontez l'axe de porte précédemment démonté (3) dans la charnière inférieure. - Montez la porte dans la charnière supérieure vers (7) l'axe de porte (3), serrez l'axe de porte (1). - Relevez l'armoire et attendez 1 heures avant de la brancher à l'alimentation secteur pour éviter la présence d'huile dans le circuit de refroidissement.

Dégivrage automatique

Le dégivrage de la cave à vin est automatique. L'eau de dégivrage s'écoule par un tuyau et elle est recueillie dans un bac situé au-dessus du compresseur. Elle s'évapore ensuite sous l'action de la chaleur dégagée par le compresseur.

Nettoyage

Avant de nettoyer l'appareil, débranchez-le de son alimentation secteur. Les meilleurs résultats sont obtenus en utilisant un mélange d'eau chaude (max. 65°C) et d'une faible quantité de détergent doux. N'utilisez jamais de produits de nettoyage abrasifs. Utilisez un chiffon doux. Rincez à l'eau claire et séchez soigneusement. N'utilisez jamais d'instruments pointus ou tranchants. Évitez tout nettoyage inutile des clayettes en bois, car elles sont réalisées dans un matériel naturel non traité. Les produits de nettoyage peuvent décolorer les clayettes.

Le joint d'étanchéité de la porte doit être régulièrement nettoyé pour éviter qu'il ne se décolore et pour prolonger sa durée de vie. Utilisez de l'eau claire. Après avoir nettoyé le joint d'étanchéité de la porte, vérifiez qu'il joue toujours son rôle.

Utilisez un aspirateur pour enlever la poussière accumulée sur le condensateur situé sous la cave à vin, sur le compresseur et dans le compartiment du compresseur.

Remplacement de l'éclairage

Des diodes électroluminescentes conçues pour durer aussi longtemps que l'appareil équipant ce dernier. S'il s'avère cependant nécessaire de les changer, veuillez contacter le service après-vente.

Retrait des clayettes

Poussez la clayette jusqu'au bout et inclinez-la. Il est maintenant possible de retirer la clayette.

fig. 9

Recherche de pannes

Problème Cause possible Correction
L'appareil ne fon-citionne pas+	L'appareil est hors tension.Panne de courant ; le fusible a sauté ; l'appareil n'est pas correctement branché.
De l'eau s'écoule dans le fond de la cave à vin.	Le tuyau d'évacuation de l'eau de dégivrage est bouché.
Vibrations et bruits génants.	L'appareil n'est pas de niveau.L'appareil touche d'autres éléments de cuisine.Des récipients ou des bouteilles se touchent dans l'appareil.
Le compresseur tourne sans interruption.	Température ambiente élevé. Vérifiez que la ventilation est appropriée.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique, par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique, ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux, l'ensemble des pannes et dommages dont le fournisseur peut provenir, qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériel, et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou d'une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut pas être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dus au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points numérotés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple

si la panne de l'appareil est due à un fusible grillé ou à une mauvaise utilisation, c'est cette personne qui devra régler les frais engendrés par cette intervention.

Pièces de rechange

Lors de la commande de pièces de rechange, indiquer le type, numéro de produit et de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

fig. 10

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement!

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils ELECTRIQUES et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/EU et 2006/66/EC.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets

est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union Européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles:

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.

Nous nous réservons le droit d'apporter toutes modifications à nos produits.
