W 45 - Vinkjeller VESTFROST - Gratis bruksanvisning og manual

Produkttype	Vinkjøleskap
Merke	Vestfrost
Modell	W 45
Strømforsyning	220-240 V / 50 Hz, sikring/automat 10-13 A
Temperaturområde (øvre rom)	5 °C til 10 °C
Temperaturområde (nedre rom)	10 °C til 18 °C
Innvendig belysning	LED klasse 1, automatisk avstenging etter 10 minutter (kan konfigureres)
Avriming	Automatisk (vann ledes til et brett over kompressoren)
Kjølemiddel	Brennbart (se typeskilt)
Omhengsling av dør	Ja (venstre/høyre)
Låsing	Med nøkkel
Justerbare føtter	Ja (foran)
Installasjon	Innebygd eller frittstående (sørg for fri ventilasjon)
Display og betjening	Elektronisk med digital skjerm og knapper
Temperaturalarm	Ja (avvik >3°C i mer enn én time)
Rengjøring	Myk klut, varmt vann (max 65°C) og mildt vaskemiddel; ikke bruk skuremidler
Vekt	Ikke spesifisert

Ofte stilte spørsmål - W 45 VESTFROST

Hvordan stiller jeg inn temperaturen på Vestfrost W45 vinkjøleskap?

Bruk de to knappene på kontrollpanelet. Trykk på knappen for ønsket rom: displayet viser den innstilte temperaturen. Trykk gjentatte ganger for å bla gjennom tilgjengelige verdier. For øvre rom, still inn mellom 5 og 10 °C; for nedre rom, mellom 10 og 18 °C. Den nye verdien lagres automatisk etter 5 sekunders inaktivitet.

Hva gjør jeg hvis vinkjøleskapet ikke fungerer?

Kontroller først at apparatet er koblet til og at stikkontakten har strøm (sikring/automat). Sørg for at apparatet er påslått (hold inne Av/På-knappen i 3 sekunder). Hvis problemet vedvarer, se kapittelet 'Feilsøking' i bruksanvisningen.

Hvorfor blinker skjermen og viser vekselvis 'Lo' og den faktiske temperaturen, eller 'Hi' og den faktiske temperaturen?

Dette er alarm for høy eller lav temperatur. Den utløses hvis temperaturen avviker mer enn 3 °C fra innstilt verdi i mer enn én time. Skjermen blinker og viser 'Lo' (for lav) eller 'Hi' (for høy) etterfulgt av den faktiske temperaturen. Kontroller at døren er ordentlig lukket og at ventilasjonen er tilstrekkelig.

Hvordan omhengsler jeg døren på Vestfrost W45?

Koble fra apparatet og legg det på ryggen. Skru ut skruene på nedre høyre hengsel (støtt døren). Fjern døren. Skru av øvre høyre hengsel. Monter øvre og nedre venstre hengsel som følger med i settet. Sett tilbake dørpinnen i nedre hengsel, deretter døren. Reise opp apparatet og vent 1 time før du kobler det til igjen.

Er LED-lyset alltid på?

Som standard slås lyset automatisk av etter 10 minutter. For å la det være på permanent, hold inne 'LIGHT'-knappen i 5 sekunder: skjermen viser 'LP'. For å gå tilbake til energisparemodus, gjenta samme operasjon til 'LF' vises.

Hvordan rengjør jeg Vestfrost W45 vinkjøleskap?

Koble fra apparatet. Rengjør innsiden med en myk klut fuktet i varmt vann (maks 65 °C) blandet med litt mildt vaskemiddel. Skyll med rent vann og tørk forsiktig. Bruk aldri skuremidler, skarpe eller spisse gjenstander. For kondensatoren (under apparatet), bruk en støvsuger.

Hva gjør jeg ved vannlekkasje inne i vinkjøleskapet?

Kontroller at avløpsrøret for avrimingsvann ikke er tett. Det befinner seg innvendig nederst. Rengjør det om nødvendig. Avrimingsvann samles normalt i et brett over kompressoren og fordamper.

Kan jeg bygge inn Vestfrost W45 vinkjøleskap?

Ja, W45 kan bygges inn i et kjøkkenelement. Sørg for at luft kan sirkulere fritt ved komfyrlista. Det totale åpningsarealet må være i henhold til skjemaet i bruksanvisningen. Den medfølgende sokkeldekselet skal ikke monteres hvis apparatet er bygget inn bak en komfyrlist.

Hvordan skifter jeg LED-belysningen?

Belysningen er designet for å vare like lenge som apparatet. Ved feil, kontakt godkjent serviceverksted. Ikke forsøk å skifte den selv.

Hva er ideell temperatur for oppbevaring av vin i dette kjøleskapet?

For servering anbefales det å stille inn temperaturen 2 °C lavere enn ønsket skjenketemperatur, siden vinen varmes litt opp når den helles opp. Kjøleskapet kan stilles inn i øvre rom mellom 5 og 10 °C og nedre rom mellom 10 og 18 °C.

BRUKSANVISNING W 45 VESTFROST

Stikket skal være fritt tilgjengelig.

Tilkoble kun apparatet til 220/240 V / 50 Hz vekselstrøm via en korrekt installert stikkontakt med jordforbindelse.

Stikkontakten skal være sikret med en 10A - 13A sikring.

Hvis apparatet skal betjenes i et ikke-europeisk land, sjekk på typeskiltet om angitt spenning og strøm svarer til verdiene i ditt strømnett.

Ibrugtagning og installation

Placering

Afrimning, rengøring og vedligeholdelse

Siden apparatet inneholder et meget brannfarlig kjølemiddel, er det viktig å sikre at kjølemiddelrørene ikke blir skadet.

Mengden av kjølemiddel i apparatet er angitt på typeskiltet.

Standarden EN378 angir at rommet som apparatet skal installeres i, må ha et volum på 1 m³ per 8 g hydrokarbon-kjølemiddel i apparatet.

Dette er for å unngå dannelse av meget brannfarlige gass/luft-blandinger i rom hvor apparatet er plassert i tilfelle av en lekkasje i kjølemiddelkretsen.

ADVARSEL:

Sørg for at ventilasjonsåpninger i apparatet og innbyggingsmodul ikke er blokkert.

ADVARSEL:

Ikke bruk andre mekaniske redskaper eller metoder for å fremskynde avriming enn dem som er anbefalt av produsenten.

ADVARSEL:

Kjølemiddelsystemet må ikke skades.

ADVARSEL:

Ikke bruk elektrisk utstyr inne i kjølerommet med mindre det er av en type som er anbefalt av produsenten.

ADVARSEL:

Dette apparatet skal kun brukes av barn over åtte år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet og de har fått opplæring i sikker bruk av apparatet og har forstått farene som kan oppstå ved bruk.

ADVARSEL:

Barn skal ikke leke med apparatet.

ADVARSEL:

Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er over åtte år og er under oppsyn av voksne.

ADVARSEL:

Fare og risiko for brann eller eksplosjon da kjølemiddelet er brennbart. Må kun repareres av utdannet personale.

ADVARSEL:

Når apparatet settes i posisjon, sørg for at nettledningen ikke er fastklemt eller skadet.

ADVARSEL:

Ikke plasser forbindelsesbokser, skjøteledninger eller andre strømforsyninger på baksiden av enheten.

• Oppbevar alltid nøklene et annet sted og utenfor barns rekkevidde.

Før det utføres service eller renhold av apparatet, må støpselet trekkes ut eller strømmen avbrytes.

• Hvis ledningen er skadet, må den skiftes ut av produsenten, dennes forhandler eller en annen kvalifisert person for å unngå fare for skade.
• Isdannelse på innvendig fordampervegg og øvre deler er naturlig forekommende, og derfor bør apparatet avrimes ved normalt renhold og vedlikehold.

Vær oppmerksom på at endringer i konstruksjonen til apparatet vil medføre at garanti og produktsvar bortfaller.

• Apparatet er utelukkende beregnet til oppbevaring av vin.

KLASSE 1 LED-PRODUKT

Innhold

Advarsel 2 Tekniske data 4 Bli kjent med vinskapet 5 Forbruk 6 Energispareforslag 6 Igangsetting og installasjon 7 LED-lyset 7 Betjening og funksjon W32 og W45 9 Betjening og funksjon W38 10 Omhengsling av dør W32 11 Omhengsling av dør W45 12 Avriming, rengjøring og vedlikehold 13 Feilsøkingsliste 14 Garanti, reservedeler og service 15 Kassering 16

Tekniske data

Dette apparatet er i overensstemmelse med relevante EU-direktiver inkludert Lavspenningsdirektivet 2014/35/EU og Direktivet for Elektromagnetisk kompatibilitet 2014/30/EU

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gjeldende lokale og nasjonale standarder og lover.

Kontakten skal være fritt tilgjengelig.

Apparatet kobles kun til 220/240 V/50 Hz vekselstrøm via en korrekt installert stikkontakt med jordforbindelse.

Stikkontakten skal være sikret med en 10–13 A sikring.

Dersom apparatet skal betjenes i et ikke-europeisk land, sjekk på typeskiltet om angitt spenning og strøm svarer til verdiene i ditt strømnett.

Opplysning om spenning og effekt/strøm er angitt på typeskiltet.

Typeskiltet gir forskjellig teknisk informasjon, som f.eks. type og serienummer.

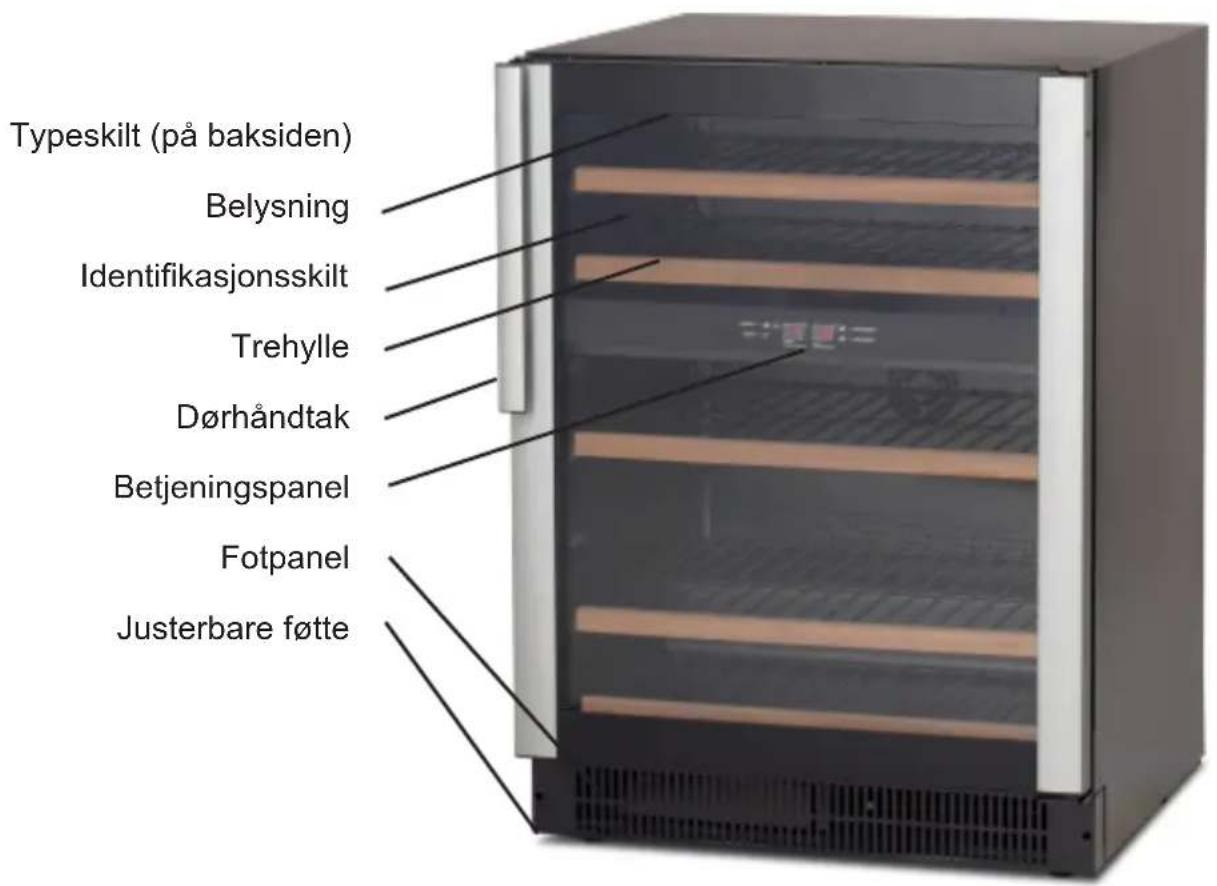

Bli kjent med vinskapet.

fig.1

Før bruk

Kontroller at skapet ikke har blitt skadet under transporten. Transportskader skal anmeldes til forhandleren før kjøleskapet tas i bruk.

Fjern emballasjen. Rengjør skapet innvendig med lunkent vann tilsatt et mildt oppvaskmiddel. Vask med rent vann og tørk grundig av (se rengjøring). Bruk en myk klut.

Hvis skapet har ligget ned under transport, eller det har blitt lagret i kalde omgivelser (kaldere enn +5 °C), må apparatet stå oppreist i minimum en time før det tas i bruk.

Energispareforslag

Energiforbruket reduseres:

1) jo lavere romtemperaturen er, 2) jo varmere termostaten er innstilt, 3) jo mindre døren blir åpnet og jo kortere tid den er åpen.

Igangsetting og installasjon

Plassering

Apparatet skal av sikkerhets- og driftsmessige grunner ikke plasseres utendørs. Sett skapet på et jevnt underlag i et tørt og godt ventilert rom (maks. 75 % relativ luftfuktighet). Ikke plasser skapet tett inntil varmekilder som komfyr eller radiator, og unngå at det utsettes for direkte sollys eller varme fra andre varmekilder.

Romtemperaturen

Klimaklassen står på typeskiltet (se side 15).

Merk: Skapet fungerer best ved romtemperaturer mellom 10 og 32 °C.

Installasjon

Skapet skal settes på et jevnt underlag. Ikke bruk ramme eller lignende.

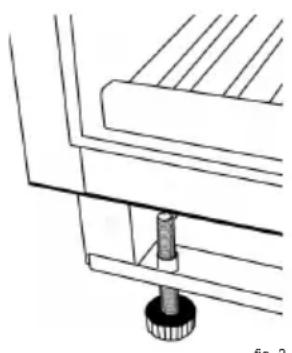

Det er viktig at skapet står helt rett. Du kan justere skapet ved å vri de justerbare føttene i fronten opp eller ned (se figur 2). Bruk et vater for å kontrollere at skapet står rett.

fig. 2

LED-lyset

For å redusere energiforbruket slår skapet automatisk av LED-lyset etter 10 minutter.

Det er mulig å holde LED-lyset konstant på. Hold inne "LIGHT"-knappen i 5 sekunder, deretter viser displayet "LP". Etter 4 sekunder går displayet tilbake til normal visning og lyset holder seg på til du slår det av manuelt.

Hvis du ønsker å gå tilbake til sparefunksjonen, må du holde inne "LIGHT"-knappen i 5 sekunder. Deretter viser displayet "LP". Etter 4 sekunder går displayet tilbake til normal visning og lyset slår seg automatisk av etter 10 minutter.

Innbygging

W32 skal kun være frittstående, og du må sikre at det er tilstrekkelig luft rundt skapet (figur 3).

Skapene W45 og W38 kan bygges inn i et kjøkkenelement eller stå fritt (figur 4). Ved innbygging av skapet må du kontrollere at det er tilstrekkelig luftgjennomstrømning i kjøkkensokkelen foran apparatet. Hver luftspalte skal ha en åpning på minst 5 mm.

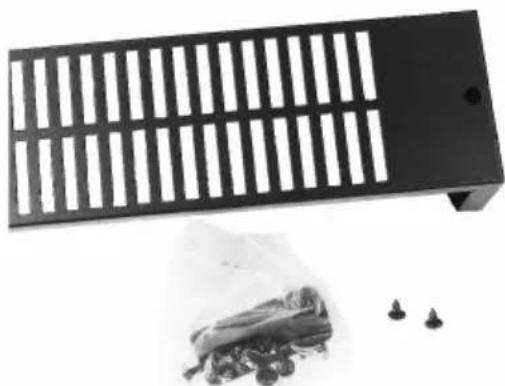

Fotpanelet som følger med, kan monteres med de to medfølgende skruene som ligger løst i plastposen.

OBS: Fotpanelet skal ikke monteres hvis apparatet bygges inn bak en kjøkkensokkel.

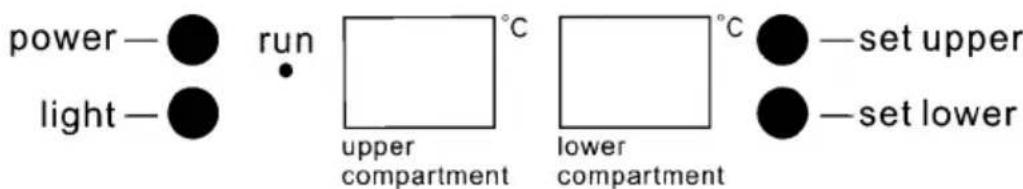

Betjening og funksjon W32 og W45

Elektronisk styring

Den elektroniske styringen sørger for at skapet holder de innstilte temperaturene i avdelingene. Dette oppnås vha. avansert styring av kjølesystem, varmelegeme og ventilator.

Etter et eventuelt strømbrudd nullstilles temperaturen til fabrikkinnstillingene, som er:

Øverst: 6°C

Nederst: 12°C

Den elektroniske styringen har følgende funksjoner:

• Temperaturinnstilling
• Temperaturvisning
• Automatisk avriming
• Alarm ved høy og lav temperatur
• Slå lyset av/på
• Slå enheten av/på (hold inn 3 sek)

Temperaturdisplay

Displayet viser den aktuelle temperaturen i skapet. Temperaturdisplayet har et innebygd filter som simulerer den aktuelle temperaturen i flaskene. Derfor reagerer ikke displayet på kortvarige endringer i lufttemperaturen.

Temperaturinnstilling

Du stiller inn temperaturen i avdelingene med de to settknappene på den elektroniske styringen. Når du trykker på knappen, endres displayet fra den aktuelle temperaturen til den innstilte temperaturen.

Hvis du trykker på knappen flere ganger, blar du gjennom temperaturintervallet for innstilt temperatur.

Øverste avdelingen kan justeres fra 5 til 10 °C

Nederste avdelingen kan justeres fra 10 til 18 °C

Temperaturalarm

Hvis temperaturen avviker med 3 °C fra den valgte innstilte verdien i minst 1 time, blinker displayet og viser henholdsvis Lo/aktuell temperatur og Hi/aktuell temperatur.

Det anbefales å servere vinene et par grader kaldere enn ønsket drikketemperatur, ettersom vinen raskt varmes litt opp etter at den er skjenket i glasset.

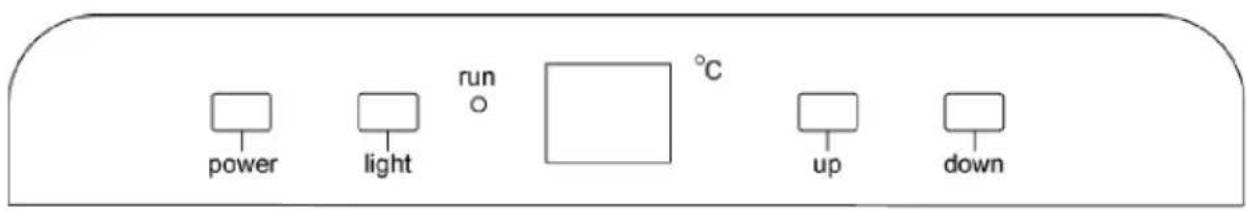

Betjening og funksjon W38

fig. 6

Elektronisk styring

Den elektroniske styringen sørger for at skapet holder de innstilte temperaturene i avdelingene. Dette oppnås ved hjelp av avansert styring av kjølesystem, varmelegeme og vifte.

Etter et eventuelt strømbrudd nullstilles temperaturen til fabrikkinnstillingene, som er:

Venstre avdeling 7 °C

Høyre avdeling 12 °C

Den elektroniske styringen har følgende funksjoner:

• Temperaturinnstilling
• Temperaturvisning
• Automatisk avriming
• Alarm ved høy og lav temperatur
• Slå lyset av/på
• Slå enheten av/på (hold inne i 3 sek)

Temperaturdisplay

Displayet viser den aktuelle temperaturen i skapet. Temperaturdisplayet har et innebygd filter som simulerer den aktuelle temperaturen i flaskene, derfor reagerer

Begge avdelingene kan justeres fra 5 til 18 °C.

Det nye settpunktet lagres automatisk etter 5 sekunders inaktivitet, og displayet går tilbake til å vise aktuell temperatur.

Temperaturalarm

Hvis temperaturen avviker med 3 °C fra den valgte innstilte verdien i minst 1 time, blinker displayet og viser henholdsvis Lo/aktuell temperatur og Hi/aktuell temperatur.

Det anbefales å servere vinene et par grader kaldere enn ønsket drikketemperatur, ettersom vinen hurtig varmes litt opp etter at den er skjenket i glasset.

Omhengsling av dør W32

Fjern gummiproppene og hengseldekslet. Se fig. 7.1 - Støtt døren mens du løsner og fjerner topphengslet, før du løfter av døren. Se fig. 7.2 - Monter av bunnhengslet (8) - Monter av den høyre kabinettføtten (9) fra venstre side og monter den igjen på motsatt side. Se fig. 7.3

• Monter bunnhengslet med skruene.
• Monter døren på bunnhengslet (8) på samme måte som den ble fjernet, og monter topphengslet igjen. Se fig. 7.4
• Monter hengseldekslet og proppene.

Omhengsling av dør W45

1) Skrue 2) Bunnhengsel, høyre 3) Dørtapp 4) Topphengsel, høyre 5) Dør 6) Kabinett 7) Topphengsel, venstre 8) Bunnhengsel, venstre

• Sørg for at kabinettet er koblet til strøm, og legg skapet på ryggen. Ta ut skruene (1). STØTT DØREN! Se fig. 8.1
• Monter av døren ved å trekke den fram og fri av topphengslet. Se fig. 8.2
• Monter av høyre topphengsel og ta vare på den for ev. senere bruk. Se fig. 8.3
• Monter vedlagte venstre topp- og bunnhengsel (7 + 8). Se fig. 8.4
• Sett dørpinnen (3) du har montert av tidligere, inn i bunnhengslet.
• Monter døren opp i topphengslet (7) og inn på dørpinnen (3). Skru fast dørpinnen (1).
• Sett opp kabinettet igjen, og vent 1 time før du kobler til strømmen for å unngå olje i kjølesystemet.

Avriming, rengjøring og vedlikehold

Automatisk avriming av kjøleskapet

Avriming av kjøleskapet foregår automatisk. Smeltevannet renner gjennom et rør ned til smeltevannsskålen som sitter på toppen av kompressoren. Vannet fordamper på grunn av varmen fra kompressoren. Smeltevannsskålen bør gjøres ren en gang imellom.

Rengjøring

Slå av strømmen på PÅ/AV-knappen når skapet skal rengjøres innvendig. Skapet rengjøres best med en oppløsning av lunkent vann tilsatt litt oppvaskmiddel (maks. 65 °C). Bruk ikke rengjøringsmidler som kan ripe. Bruk en myk klut. Vask med rent vann og tørk grundig av. Smeltevannsavløpet, der kondensvannet fra fordamperen renner ned, sitter i bunnen av bakveggen inne i skapet. Sørg for at det er rent. Bruk et desinfeksjonsmiddel, som f.eks. Rodalon, som skal dryppes i smeltevannsavløpet et par ganger om året. Rens med en piperenser eller lignende. Bruk aldri skarpe eller spisse gjenstander.

Tetningslisten omkring døren krever jevnlig rengjøring for å unngå misfarging og sikre lang levetid. Bruk rent vann. Etter rengjøring av dørens tetningslist bør du kontrollere om den fortsatt er tettsluttende.

På kondensatoren, kompressoren og i kompressorrommet fjernes støvet best med en støvsuger.

Skifte ut lys

Det brukes lysdioder som er dimensjonert til å holde hele levetiden til produktet. Dersom det likevel blir nødvendig å skifte ut lyskilden, må du tilkalle service.

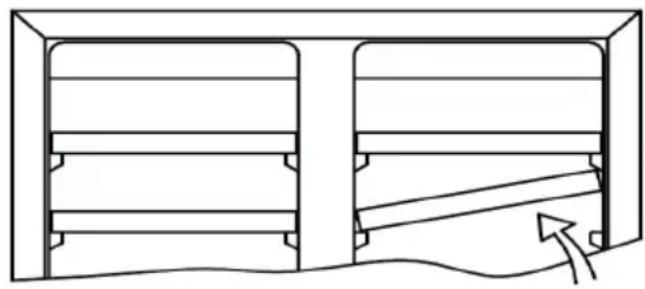

Ta ut hyller

Skyv hyllen helt ned og vipp den skrått. Nå kan du trekke ut hyllen.

fig. 9

Feilsøkingsliste

Feil Mulig Årsak Løsning
Skapet er “dødtd”! Skapet er slukket. Strømavbrudd; sikringen er slätt ut; stopsjlet er/DDt i.	Trykk på PÅ/AV-knappen. Kontroller om strømmen er tikkob-let. Sikringen skal være slätt på.
Det renner vann i bunnen av kjøles-kapet.	Smeltevannssavløpsrøret er tett. Rens smeltevannssavløpet og avløpshullet i bakveggen.
Vibrasjoner erller sjenerende støy.	Skapet står skjevt. Skapet hviler mot andre kjøk-kenelementer. Beholderere eller flasker berører hverandre i skapet.	Innstill skapet med et vater. Trekk skapet vekk fra kjøkkene-lemberter eller apparater som står umiddelbart opp langs skapet. Sørg for avstand mellom flasker og/eller beholdere.
Kompressoren går konstant.	Høy romtemperatur. Sørg for god ventilasjon.

Garanti, reservedeler og service

Bortfall av garanti

Feil og skade forårsaket direkte eller indirekte av feilaktig bruk, misbruk, mangelfullt vedlikehold, uriktig innbygging, installasjon eller strømtilkobling. Brann, ulykke, lynedslag, spenningsvariasjon eller andre elektriske forstyrrelser, inkludert defekt sikring eller feil i de elektriske installasjonene, er ikke dekket av denne garantien.

Reparasjoner utført av andre enn godkjente serviceverksteder og enhver annen feil eller skade som produsenten kan påvise er forårsaket av annet enn fabrikasjons- eller materialfeil, er ikke dekket av denne garantien.

Legg merke til at endringer i konstruksjonen av apparatet eller endringer av komponenter i apparatet vil medføre bortfall av garanti og produktansvar, og utstyret vil ikke lenger være tillatt å bruke. Godkjenningen på typeskiltet vil også være ugyldig.

Transportskade oppdaget av kjøper er primært et forhold mellom kjøper og forhandler, dvs. forhandleren må sikre at slike klager blir løst til kjøperens tilfredshet.

Før du kontakter service, bes du undersøke om du selv kan utbedre feilen. Hvis anmodning om assistanse ikke er dekket av garantien, f.eks. hvis feilen skyldes at sikringen er gått eller feilaktig bruk, vil du bli belastet de utgiftene som din henvendelse til service har utløst.

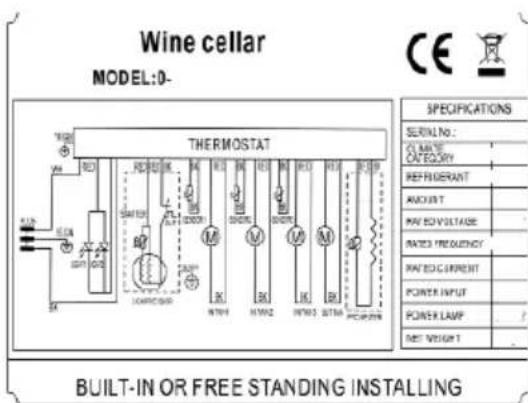

Reservedeler

Ved bestilling av reservedeler, vennligst opplys type-, serie- og produktnummer for apparatet. Denne informasjonen finnes på typeskiltet. Typeskiltet inneholder forskjellig teknisk informasjon, inkludert type- og serienummer.

fig. 10

Kassering

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier.

Slike symboler på produkter, emballasje og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke skal blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til egnede innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EC.

Ved riktig håndtering av produktene og batteriene hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU.

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

Informasjon om håndtering i land utenfor EU

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

Advarsel

NO Rett til endringer forbeholdt.

SE Rätt till ändringar förbehålls.
