MODE D'EMPLOI 402001 OTAX

est une marque déposée

Copyright 2007 OTAX.

Les caractéristiques de ce mode sont

susceptibles d'être modifiées à tout

moment, sans préavis.

Tel.:[phone]

OTAX

As caractéristicas deste produits são

susceptiveis de serem modificadas a

Me pas jeter votre produit dans les ordures menagères mais dans les containers prevus a cet effet.

Nature : Thermostat sans fil
- Type:TPHO5 TX
- Référence commerciale: 402001

OTAX déclare sous son entière responsabilité que le produit déscrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CEE suivantes :

Article 3.1 a: Protection de la santé et de la sécurité de l'utilisateur (EN 60730-2-9)

Article 3.1 b : Exigences de protection en ce qui concerne la compatibilité électromagnétique (EN 301 489-3)

Article 3.2: Bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables (R&TTE EN-300220-3).

A cet effet, déclare que toutes les séries d'essais radio ont été effectuees.

IDENTIFICATION DE L'ORGANISME NOTIFIE

Nom: Interteck ETL SEMKO

Date: 1er juillet 2006

F.Kaloustian

Président Directeur Général

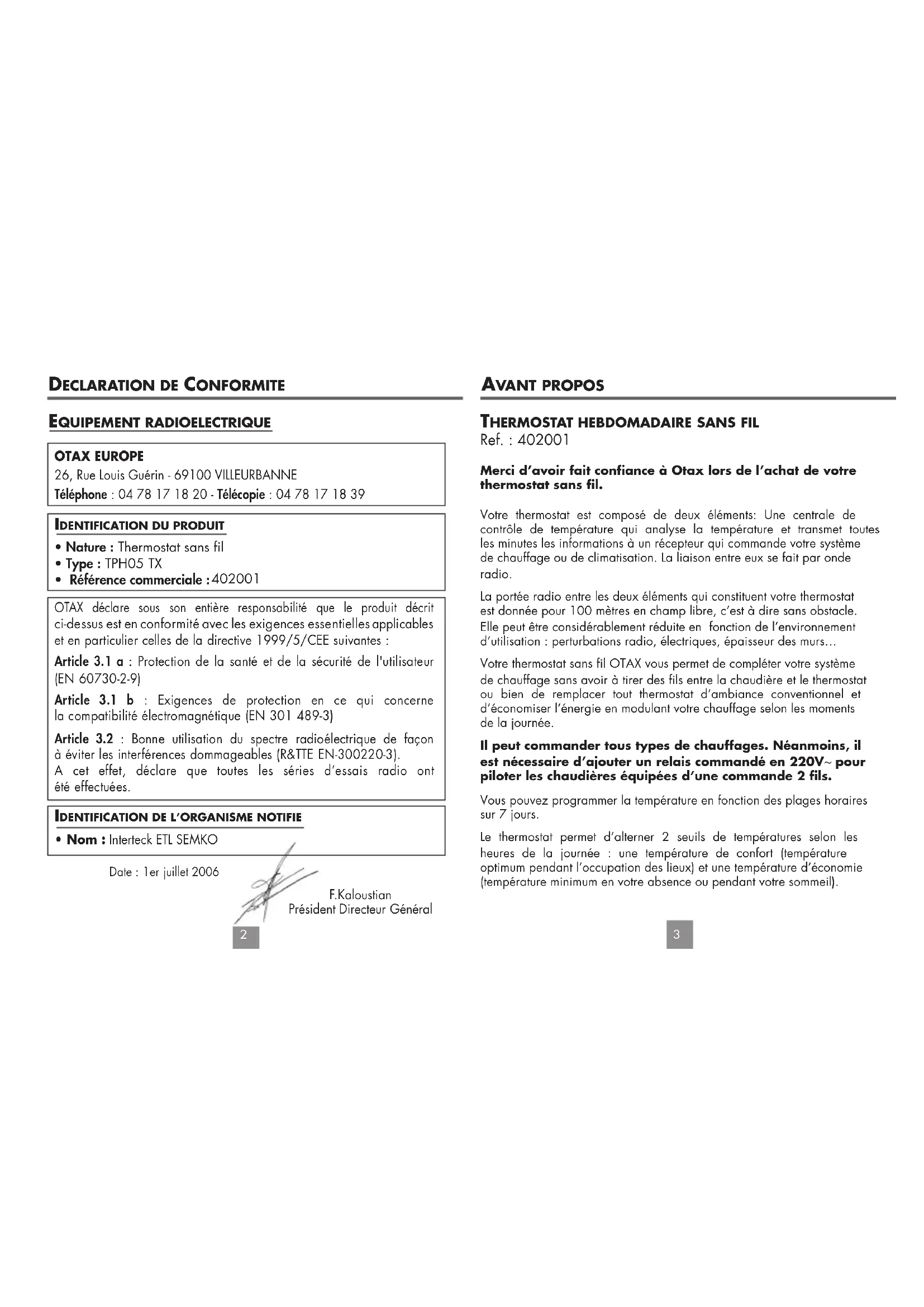

AVANT PROPOS

THERMOSTAT HEBDOMADAIRE SANS FIL

Ref.: 402001

Merci d'avoir fait confiance à Otax lors de l'achat de votre thermostat sans fil.

Votre thermostat est composé de deux éléments: Une centrale de contrôle de température qui analyse la température et transmet toutes les minutes les informations à un récepteur qui commande votre système de chauffage ou de climatisation. La liaison entre euxs fait par onde radio.

La portée radio entre les deux éléments qui constituent votre thermostat est donnée pour 100 metres en champ libre, c'est à dire sans obstacle. Elle peut être considérablement réduite en fonction de l'environnement d'utilisation : perturbations radio, électriques, épaissur des murs...

Votre thermostat sans fil OTAX vous permet de compléter votre système de chauffage sans avoir à tirer des fils entre la chaudière et le thermostat ou bien de replacer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant votre chauffage selon les moments de la journée.

Il peut commander tous types de chauffages. Néanmoins, il est nécessaire d'ajouter un relais commandé en 220V pour piloter les chaudières équipées d'une commande 2 fils.

Vous pouvez programmer la température en fonction des plages horaires sur 7 jours.

Le thermostat permet d'alterner 2 seuils de températures selon les heures de la journée : une température de comfort (température optimum pendant l'occupation des lieux) et une température d'économie (température minimum en votre absence ou pendant votre sommeil).

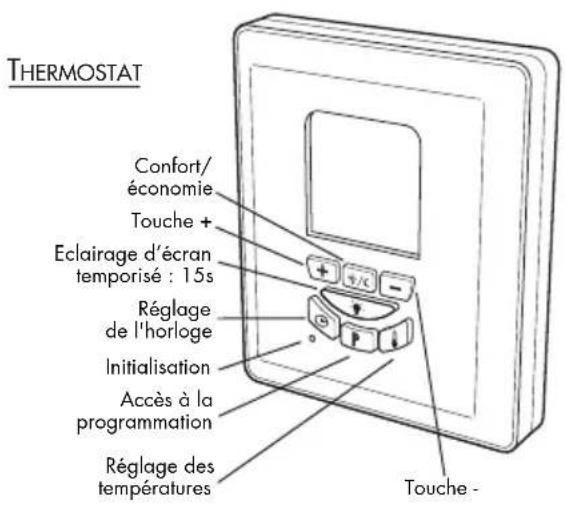

DESCRIPTION

Avant toute connexion au secteur ou insertion des piles procédez au codage ci-après.

Codage de la centrale et du récepteur.

Pour fonctionner entre eux,la centrale et le recepteur doitetre codés à l'identique. Voitre thermostat offre 32 possibiltés de codages afin d'éviter d'être perturbé par un thermostat identique situé dans voisinage.

A la livraison tous les thermostats sont encodes à l'identique. Aussi nous vous conseillons de changer ce code et de le personnelir.

Codage centrale

Séparez les deux capots de la centrale comme indiqué sur le schéma ci dessous.

Choisissez un code en enlevant un ou plusieurs cavaliers.

6

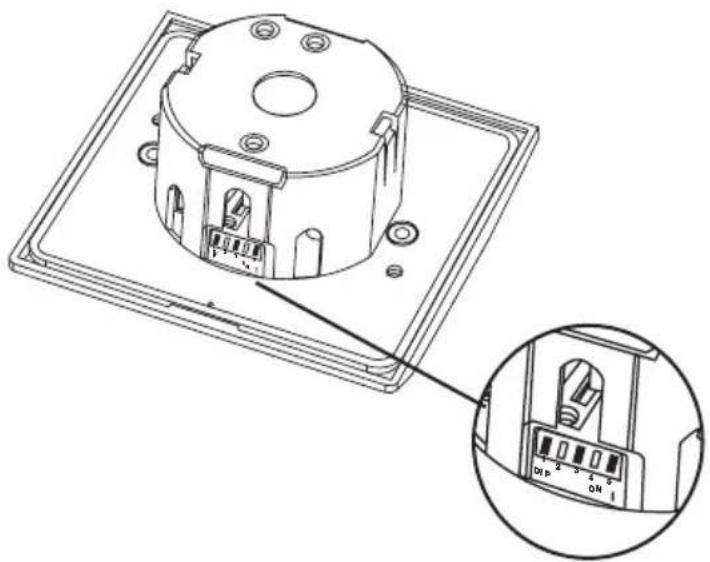

Codage récepteur

Enlevez le cache

Dévissez le récepteur de son socle

Faites basculer les petits interrupteurs blancs en position «ON» en correspondance avec les cavaliers laissés sur la centrale:

exampie : cavaliers laissés en J1 J3 J5 sur la centrale, interrupteurs blancs basculés en position «ON» en 1 3 5.

7

INSTALLATION DU RECEPTEUR

Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.

Vous ne devez rétablir le courant qu'après avoir vérifié le branchement de votre installation.

Positionné le récepteur à proximé de votre système de chauffage ou bien réutilise le câblage de votre ancien thermostat.

NB: si vous ancien câblage est en 2 fils vous devrez compléter par un troisième fil amenant le neutre de l'alimentation électrique.

Fixez le boîtier du récepteur au mur en passant les fils par l'orifice central ou ceux situés dans les coins supérieur ou inférieur. Il est recommendé de ne pas encastrer le récepteur dans le mur afin d'optimiser la portée radio entre la centrale et le récepteur.

RACCORDEMENT

1- Recommendations

Votre thermostat fonctionne comme un interrupteur.
Le récepteur est équipé d'un relais intégré qui à pour but de fermer ou d'ouvrir le circuit électrique qui activera ou coupera votre commande du moteur de la pompe ou du circulator de votre chaudière.

Il est recommandé de ne pas brancher le recepteur directement entre l'arrivée secteur 230V et votre chaudière. Ceci couperait l'alimentation électrique de la chaudière au lieu de la commande du moteur ou de la pompe.

2-Type de raccordement

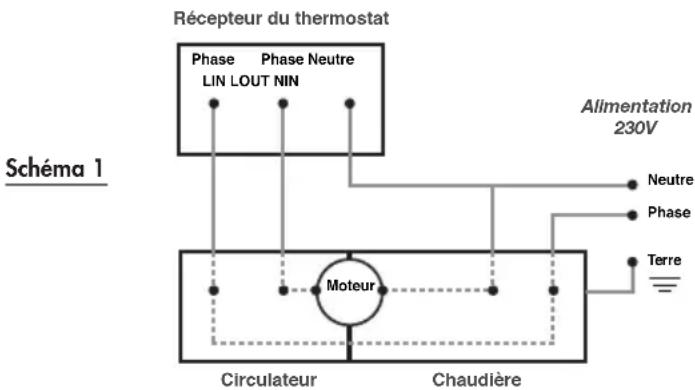

Raccordement sur chaudiere

Voudevezbrancherlerécepteur surle moteur du circulateur de voitrchaudiere (pompeelectriquepermettantaI'eau de circuler dansles radiateurs).

Dans le cas d'une commande chaudière 2 fils

Si vous installation chaudiere et circulateur s'active par 2 fils ou dans le cas du remplacement d'un thermostat mécanique 2 fils, branchez selon le schéma 2.

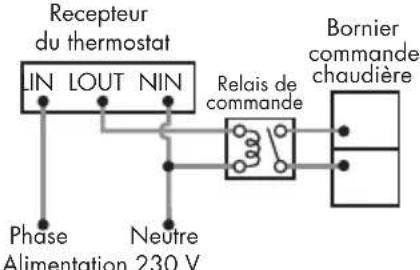

Pour votre installation, merci de vous équiper d'un relais de commande 220V alternatif avec contact ouvert au repos en sortie à installer comme indiqué sur le schéma suivant :

Scheme 2

Revissez le récepteur dans son boitier et rétablissez l'alimentation électrique.

Raccordement sur chauffage électrique

Puisance supérieure a 3680W

Si vous installation électrique de chauffage excède 3680W vous devez connecter votre thermostat avec un relais de puissance selon le schéma suivant tout en vérifier que la puissance électrique de l'installation ne dépasse pas 3680W.

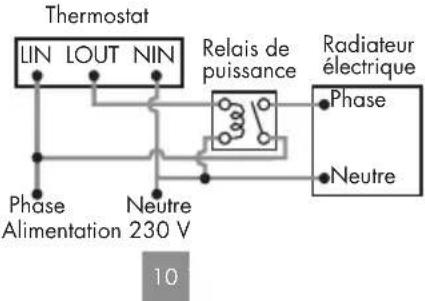

Scheme 3

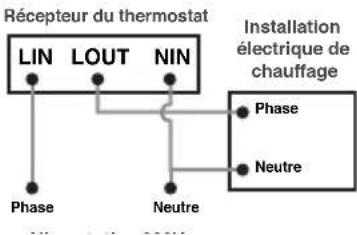

Puisance inferieure a 3680W

Si vous installation electrique de chauffage n'excède pas 3680W
vous doivent connecter votre thermostat suivant le schéma suivant.
Si vous installation de chauffage dispose d'un fil pilote; branchez
son le schéma 4 en laissant ce fil hors connection. Réglez aussi le
thermostat manuel du chauffage au maximum.

Scheme 4

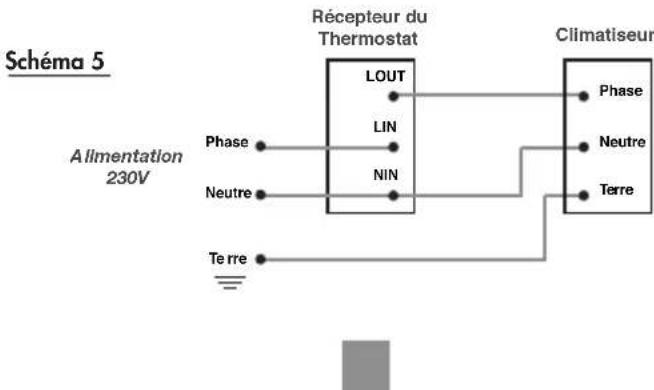

Branchement sur un climatiseur

Si vous contrôle directement un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la temperature ambiente sera plus élevé que la temperature programmée.

CHOISIR L'EMPLACEMENT DE LA CENTRALE

Voudevez effectuer des tests de portee pour vous assurer que
votrecentrale transmet bien les informations au recepteur.Eloignez
you progressivement du recepteur en marquant des arrets et faites
varier la temperature manuellement pour « forcer » les dcclenche
ments et verifier la belle reception du recepteur. Pour faire varier
le seuil de declanchement de la temperature, reportez you au
chapitre 12.
Le choix de I'emplacement de votre centrale est essentiel pour le
bon fonctionnement de votre chauffage. Elle peut etre fixe ou posee
sur son pied.
Dans tous les cas place la dans un lieu ou l'air circule et ou voire
famille se retrouve regulierement (salon, salle a manger...) pour
repérer rapidement tout changement de temperature.
Dans le cas ou vous decideriez de la fixer au mur, positionnez
idealement toute centrale a 1,5 metre du sol et au minimum a 1 me-
tre d'une porte,d'une fenetre,d'un appeareil domestique ou d'une
source de chaleur (radiateur, cheminee, TV,...).
Evitez de placer voyage thermostat sur un mur suje t de fortes vibra
tions ou derriere un rideau.

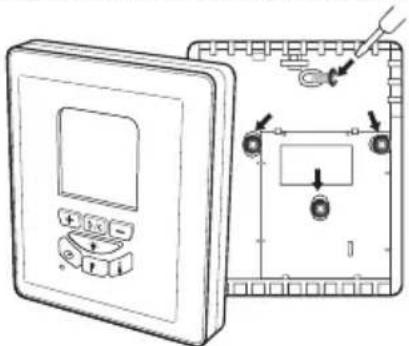

FIXATION AU MUR

Enlevez le socle pour fixer l'appareil. Ouvrez l'appareil comme indiqué page 7 et fixez le capot arrêté au mur puis reférmez l'appareil.

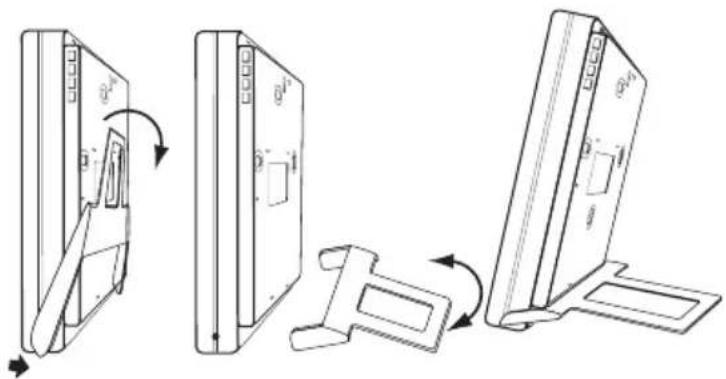

POSE SUR PIED

Enlevez et returnez le pied articulé pour le poser.

IMPORTANT: Reglez les commutateurs avant l'insertion des piles.

3- Reglez les commutateurs

Vous trouvrez un groupe de 3 petits commutateurs sur le circuit imprimé de votre centrale.

- Commuteurs 1 et 2 : amplitude de température

• Amplitude : vous pouze selectionner une amplitude variant de 1 à 4 degrés.
• Exemple: si vous programmesz une température de 20 degrés avec une amplitude = 1^ , lechauffage se déclenchera quand la température atteindre 19,5 degrès et s'arrête quand la température atteindre 20,5 degrès.

Pour cela reportez vous au tableau.

1	2	Amplitude
ON	ON	1°C
OFF	ON	2°C
ON	OFF	3°C
OFF	OFF	4°C

• Commutateur 3 :chauffage ou climatisationur

ATTENTION: Il est impératif de faire cette sélection avant d'insérer les piles.

• Ce commutateur vous permet de contrôler un chauffage (position ON) ou un climatiseur (position OFF).

4 - Installes deux piles 1,5 Volt type LR6

Installer 2 piles 1,5 Volt LR6 (AA) dans le compartment en respectant les polarités indiquées dans le fond du compartment.

Refermez votre thermostat comme indiqué sur le dessin ci-dessous. L'affichage digital se met en marche.

INITIALISATION

5 - Initialisation

• La touche INITIALISATION vous permet d'initialiser votre thermosat et d'annuler tous les réglages que vous avez déjà effectuels.

NB: en mode réglage ou programmation l'affichage revient en mode veille si aucune touche n'est actionnée pendant 10 secondes.

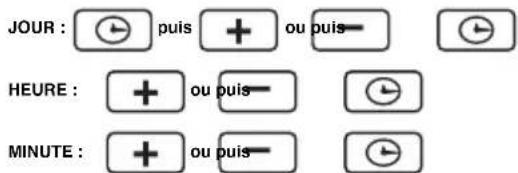

6- Reglez le jour et l'heure

Appuyez sur la touche «réglage de l'horloge»

NB. Le jour 1 est égal au lundi et le jour 7 au dimanche.

Le jour clignote. Sélectionné le jour en appuyant sur les touches + ou - puis validez avec la touche horloge.

• L'affichage de l'heure clignote. Sélectionnez l'heure en appuyant sur les touches + ou - puis validez avec la touche horloge

L'affichage des minutes clignote, selectionnez les minutes en appuyant sur les touches + ou - puis validez avec la touche horloge

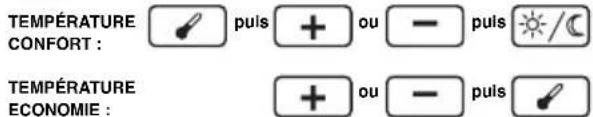

7 - Reglez les températures de comport et d'économie

Ces températures seront celles qui correspondent aux symboles «lune et soleil» et qui seront insérées automatiquement lors de la programmation.

NB. Le pas de réglage de la temperature est de 0,5^ .
Généralement les températures comport s'utilisent en votre présence et économique la nuit ou pendant vos absences.

• Appuyez sur la touche de réglage des températures le symbole «soleil» représentant la température comport apparait avec une température pré régée à 21^ . Pour augmenter ou diminuer celle-ci appuyez sur les touche + ou -
• Reglez la température économique : appuyer sur la touche Confort/Economie le symbole «lune» représentant la température économique apparait avec une température préregée à 18^ . Pour augmenter ou diminuer celle-ci appuyez sur les touches + ou - .

PRESENTATION DES PROGRAMMES

• Voitre thermostat d'ambiance possede 9 programmes, dont 6 préselectionnes (de 1 à 6) et 3 personnalisables (de 7 à 9) plus une position hors gel.
• Vous pouvez affecter un programme pour chaque jour de la semaine, pour tous les jours, ou du lundi au vendredi ou le week end.

8 - Les différents programmes

NB. Ces 6 programmes utiliseront les températures comport et économie que vous aurez sélectionnées auprèsant. La tempéralure comport est représentée par tranche horsaire dans la partie inférieure de l'écran sur un historiamme par un segment noir et la tempéralure economie par l'absence de segment.

• Prog. 1: températe confort continue - Pour maintainir une températe confort pendant 24 heures.

• Prog. 2: températe économique continue - Pour maintainir une températe économique pendant 24 heures.

• Prog. 3: confort de 6h à 23h - A selectionner si vous restez chez vous toute la journee.

• Prog. 4: comport de 6h à 8h et de 17h à 23h comport tout le matin et le soir - A selectionner, par exemple, si vous partez travailler le matin et si vous passez la soirée chez vous.

• Prog. 5: confort 6h à 8h, de 11h à 13h et de 17h à 23h tout le matin, à midi et le soir.

A selectionner si vous partez travailler le matin,

yourentrezdejeuneramidi etyoupassezla soiréechezyou.

• Prog. 6: comport de 6h à 8h et de 12h à 23h comport tout le matin et l'après-midi. Spécialement prévu si vous partez travailler

le matin et vous passez l'après-midi chez vous.(exp le mercredi pour la journee des enfants)

• Prog. 7 à 9 : personnalisables - Vous pouvez vous-même définir ces programmes en vous reportant au chapitre suivant.
• Position hors gel et arrêt du chauffage. Spécialement prévu pour une mise hors gel et pour maintainir une température minimum de 7^ .

A utiliser lors de vos absences prolongées en hiver ou si vous désirez couper votre chauffage.

CHOIX D'UN PROGRAMME PRE-DEFINI OU PERSONALISABLE

9 - Choix d'un programme en fonction du jour

Rappel: Le jour 1 est égal au lundi et le jour 7 au dimanche

• Appuyez sur la touche PROG, le jour d'application du programme 1 clignote.
• A l'aide des touches + et -, Sélectionnez le jour ou la période pour lesquels vous désirez que le programme s'applique.

Exemple: 1, 2, 3, 4, 5, 6 et 7 apparaissant pour une application du programme à toute laSEMaine.

• Appuyez à nouveau sur P., le nombre du programme clignote. Exemple: Programme 7
• Appuyez sur les touches + et - pour sélectionner le programme 7 (P7).
• Appuyez à nouveau sur la touche P pour faire clignoter le premier segment de l'histogramme correspondant à zéro heures.

NB. Initialement l'histogramme représentant la selection des températures comport/économie est prérégê en température comport pour les programmes 7 à 9. (cad présence de segment noir avec le picto soleil).

Conseil : Nous vous conseillons d'écrite au préalable votre programme sur un papier pour déterminer vos plages horaires comforts et economie.

• Appuyez sur les touches + et - pour vous déplacer le long de la barre. Le curseur clignotant est complété par l'affichage horaire correspondant, pour vous faciliter la lecture.
• Pour sélectionner la ou les plages horaires que vous désirezmettre en température economie, amenez le curseur clignotant surle segment à modifier et appuyez sur la touche Confort/Econo -mie. le segment selectionné s'efface et le curseur passa à l'heure suivante.
• Pour valider votre programme: appuyer sur la touche (Prog) ou attendez 10 secondes que l'affichage repasse en mode veille.

Rappel: Le sigle correspond à la température de comport et le sigle à la température d'économie.

Example: confort de 4h à 8h; de 12h à 13h et de de 18h à 21h00

UTILISATION

En veille, l'écran affiche le jour et l'heure, le programme en cours avec le type de température sélectionnée et la température ambiente.

NB. Lorsque le thermostat se met en marche le symbole ^ animé et disparait quand il s'arrête.

10 - Mode automatique

Par défaut, votre thermostat se met en mode automatique et exécutés les programmes sélectionnés.

11 - Changement momentané de la température économique en température comfort ou inversement

• A tout moment, vous pouvez stopper le programme et changer le type de température en cours.
• Par exemple, si le programme en cours est en mode de tempé rature comport , pressez la touche comport /economie pour passer en mode économique. Ceci aura pour but de diminuier la température.
• Les symboles et economie apparaissant pour signaler que vous est passé en mode manuel.
• Le thermostat restera en mode économique et se remettra en mode automatique lorsqu'il rencontres la prochaine plage hora de température économique du programme qui était en cours.
  Pour repasser en mode automatique appuyez 1 fois sur la touche (lune soleil)

12 - Changement momentané de température forcee.

• A tout moment vous pouze augmenter ou diminuer manuellement la température.
  Par exemple : vous etes en programme comporte avec une tempéra-tureprogramme à 21^ .Vous decidez d'augmenter la température jusqu'à 23^
• Appuyez sur une des touches (+), jusqu'à afficher 23^ . le symbole apparait. votre thermmostat régulera la température à 23^ et se remettra en mode automatique lorsqu'il rencontres la prochaine plage horaire de température économique du pro

gramme qui etait en cours.

Le symbole disparait.

Pour revenir manuellement en mode automatique appuyer deux fois sur la touche Confort/economie. Le témoin manuel «main» disparait de l'écran.

NB: au bout de 10 secondes l'affichage revient en mode veille et le symbole main reste affché pour vous signaler que vous estes en mode manuel. vous pouvez rappeler à tout moment la température forcie en appuyant une fois sur les touches + ou -

13 - Mise en fonction hors gel

Appuyez simultanément sur les touches + et - Le programme disparait et le symbole hors gel apparait * Pour désactiver la fonction hors gel, appuyez sur une des touches du clavier. Le thermostat repassera en mode automatique sur le dernier programme selectionné.

TEMPORISATION DE COMMANDE DE DECLENCHEMENT

Pour protégéer et éviter de déclencher le moteur du circulateur à une cadence trop rapprochée le thermostat n'envoié l'information au récepteur que toutes les minutes.

ARRET DU CHAUFFAGE

Le récepteur de votre thermostat est équipé d'un interrupteur qui permet de couper votre commande de chauffage. Il vous permet ainsi en été de ne laisser que l'eau chaudi en service.

Dans des conditions normales d'utilisation, les piles ont une durée de vie d'environ 1 an.
Lorsque le symbole apparait, il est nécessaire de changer les

piles. pour cela ouvre l'appareil et remplacez les piles usagées.
Votre thermostat est équipé d'une capacité qui sauvegarde vos programmes pendant 15 secondes et vous permet ainsi de changer les piles.
Rapportez les piles usagées chez votre revendeur ou jetez les dans un container spécifique de récapération de piles.

ENTRETIEN

• N'utilisez jamais de détergents ou de solvants pour nettoyer notamment lechner thermostat sans fil. Utilisez un chiffon doux humide et séchez l'appareil immédiatement avec un chiffon sec.

RAPPELS

Couleur des fils de branchement

En électricité les conducteurs électriques sont repérés par des couleurs normalisées :

• Marron Phase électrique d'alimentation générale.
• Bleu Neutre électric d'alimentation générale.
• Rouge ou Noir Commande d'alimentation de l'élément de chauffage.
  Jaune/Ver Terre d'alimentation generale.

Votre installation peut néanmoins être différente, dans ce cas n'hé - sitez pas à consulter un électricien ou à tester vos fils à l'aide d'un tournevis testeur ou d'un multimètre.

Puisance

Avant toute installation il convient de vérifier que la puissance de l'objet chauffant (chaudiere, relais électrique) n'excède pas la puissance admissible par le récepteur de votre thermostat.
Sur nos thermostats, l'indication est donnée comme suit :
Pouvoir de coupure: 230 V - 16(8) A max 3680W
Si l'objet chauffant dépasse la puissance indiquée (dans ce

cas 3680W), il devient indispensable d'intercaler un relais de puissance entre le thermostat et l'objet chauffant.

La puissance de l'objetment chauffant est indiquée par sa plaque signalétique et sa notice.

CHARACTERISTIQUES

Ref 402001

• Alimentation : 2 piles 1,5 Volt type LR6 (AA).
  Fréquence 433Mhz Portée 100 metres en champ libre.

Fréquence de transmission entre thermostat et récepteur : toutes les 1 mn
Fréquence de mesure de température : toute les 10s
Nombre de programmes : 9 dont 3 personnalisables et 6 préprogrammés.

• Position hors gel : 7^ minimum temporisation d'éclairage : 15s
• Plage de réglage: de 7^ à 30^ .
• Affichage par 0,5^
• Pouvoir de coupure: 16 (8) Ampères.
  Puisance resistive:3680W
• Puissance inductive : 1840 W
  Témoin d'usure des piles.
  Seuil de déclenchement régliable de 1^ à 4^
