TPH05 - Thermostat OTAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat sans fil programmable
Marque	OTAX
Modèle	TPH05
Référence commerciale	TPH05-1001 TX
Alimentation	2 piles 1,5 V type LR6 (AA) (non fournies)
Fréquence radio	433 MHz
Portée (champ libre)	Jusqu'à 100 mètres
Nombre de programmes	9 (6 préprogrammés + 3 personnalisables + 1 hors gel)
Plage de réglage de température	7 °C à 30 °C par pas de 0,5 °C
Amplitude de déclenchement (réglable)	1 °C, 2 °C, 3 °C ou 4 °C
Pouvoir de coupure	16(8) A / 230 V ~, max 3680 W (résistif), 1840 W (inductif)
Fonctions principales	Programmation hebdomadaire 7 jours, modes confort et économie, hors gel, changement manuel temporaire, test de portée
Codage de sécurité	32 codes possibles (cavaliers et interrupteurs DIP)
Temporisation de transmission	1 minute
Mesure de température	Toutes les 10 secondes
Indicateur de piles faibles	Oui (symbole affiché)
Entretien et nettoyage	Chiffon doux humide, sécher immédiatement. Pas de détergents ni solvants.
Sécurité	Couper l'alimentation avant installation. Respecter les polarités des piles. Ne pas dépasser 3680 W.
Pièces détachées et réparabilité	Piles AA standards (LR6) disponibles partout. Pas d'autre pièce détachée spécifiée.
Informations générales	Thermostat sans fil composé d'une centrale et d'un récepteur. Conforme aux directives R&TTE 1999/5/CE. Marquage CE.

FOIRE AUX QUESTIONS - TPH05 OTAX

Comment coder la centrale et le récepteur ?

Pour que la centrale et le récepteur communiquent, leurs codes doivent être identiques. Sur la centrale, insérez ou retirez les cavaliers (J1 à J5). Sur le récepteur, basculez les interrupteurs blancs correspondants en position ON. Par exemple, si les cavaliers J1, J3, J5 sont présents, mettez les interrupteurs 1, 3, 5 sur ON.

Quelle est la portée du thermostat ?

La portée radio est de 100 mètres en champ libre. Cependant, elle peut être réduite par les obstacles (murs épais, perturbations électriques, etc.). Effectuez un test de portée avant la fixation définitive.

Comment régler les températures de confort et d'économie ?

Appuyez sur la touche de réglage des températures. Le symbole soleil (confort) apparaît (préréglé à 21 °C). Utilisez + ou - pour modifier. Appuyez à nouveau pour le symbole lune (économie, préréglé à 18 °C) et réglez de même. Le pas est de 0,5 °C.

Comment changer les piles et que faire du symbole de pile faible ?

Lorsque le symbole de pile faible apparaît, ouvrez le capot de la centrale et remplacez les deux piles LR6 (AA) en respectant les polarités. La mémoire conserve les programmes pendant environ 15 secondes. Jetez les piles usagées dans les conteneurs de recyclage appropriés.

Puis-je utiliser ce thermostat pour la climatisation ?

Oui. Réglez le commutateur 3 sur la centrale en position OFF (climatisation) avant d'insérer les piles. En mode climatisation, le thermostat déclenche le climatiseur lorsque la température ambiante dépasse la température programmée.

Que faire si la puissance de mon chauffage dépasse 3680 W ?

Si la puissance de votre installation excède 3680 W (résistif) ou 1840 W (inductif), vous devez intercaler un relais de puissance entre le récepteur et l'élément chauffant. Le pouvoir de coupure du récepteur est limité.

Comment créer un programme personnalisé (7 à 9) ?

Appuyez sur PROG, sélectionnez le jour ou la période, puis le numéro du programme (7-9). Utilisez + et - pour vous déplacer sur l'histogramme horaire. Appuyez sur la touche Confort/Économie pour basculer un segment en mode économie (absence de trait). Validez avec PROG ou attendez 10 secondes.

Comment passer en mode hors gel ?

Appuyez simultanément sur les touches + et -. Le symbole hors gel [★] apparaît et la température minimale de 7 °C est maintenue. Pour quitter ce mode, appuyez sur n'importe quelle touche ; le thermostat reprend le dernier programme actif.

Puis-je remplacer un ancien thermostat filaire par ce modèle sans fil ?

Oui, le récepteur peut être câblé à la place de l'ancien thermostat. Si votre câblage existant est en 2 fils, vous devrez ajouter un troisième fil (neutre). Suivez les schémas de la notice pour le raccordement sur chaudière ou radiateur électrique.

Comment tester la portée entre la centrale et le récepteur ?

Éloignez-vous progressivement du récepteur avec la centrale. Faites varier la température manuellement (touches + ou -) pour forcer le déclenchement. Observez si le récepteur réagit (allumage de la flamme). Vous pouvez aussi régler l'amplitude de déclenchement via les commutateurs 1 et 2.

MODE D'EMPLOI TPH05 OTAX

est une marque déposée

Copyright 2004 Otax.

Les caractéristiques de ce modèle

dont susceptibles d’être modifiées

Tel.: [phone]

Ne pas jeter votre produit dans les ordures ménagères mais dans les containers prévus à cet effet.

OTAX®

Thermostat programmable sans FIL

Ref.: TPH05

NOTICE D'UTILISATION

Equipement radioelectrique

26, Rue Louis Guérin - 69100 Villeurbanne

Téléphone: 04 78 17 18 20 - Télécopie: 04 78 17 18 39

Identification du produit

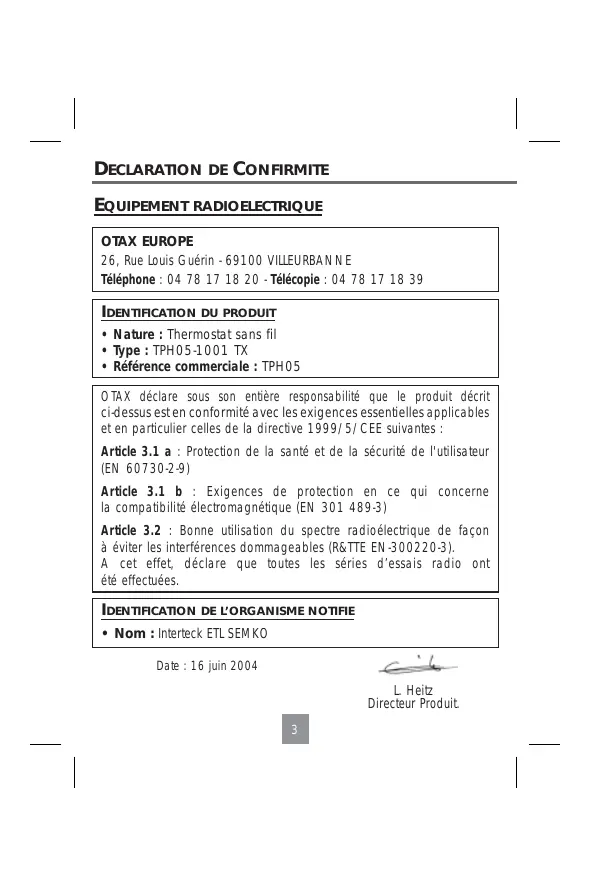

Nature : Thermostat sans fil - Type : TPH05-1001 TX - Référence commerciale : TPH05

OTAX déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CEE suivantes :

Article 3.1 a: Protection de la santé et de la sécurité de l'utilisateur (EN 60730-2-9)

Article 3.1 b : Exigences de protection en ce qui concerne la compatibilité électromagnétique (EN 301 489-3)

Article 3.2: Bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables (R&TTE EN-300220-3).

A cet effet, déclare que toutes les séries d'essais radio ont été effectuées.

Identification de l'organisme notifie

Nom : Interteck ETL SEMKO

Date : 16 juin 2004

L. Heitz

Directeur Produt.

Thermostat hebdomadaire sans FIL

Ref.: TPH05

Merci d'avoir fait confiance à Otax lors de l'achat de votre thermostat sans fil.

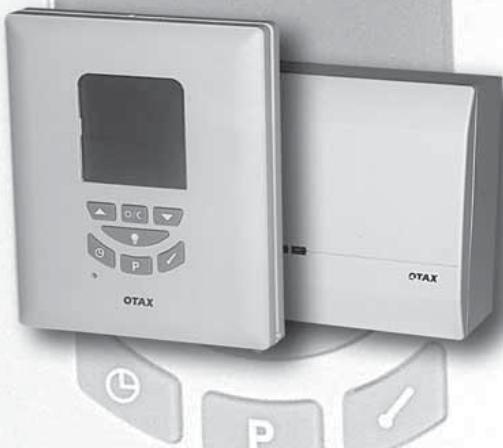

Votre thermostat est composé de deux éléments : une centrale de contrôle de température qui analyse la température et transmet toutes les minutes les informations à un récepteur qui commande votre système de chauffage ou de climatisation. La liaison entre eux se fait par onde radio.

La portée radio entre les deux éléments qui constituent votre thermostat est donnée pour 100 mètres en champ libre, c'est-à-dire sans obstacle. Elle peut être considérablement réduite en fonction de l'environnement d'utilisation : perturbations radio, électriques, épaississeurs des murs...

Votre thermostat sans fil OTAX vous permet de compléter votre système de chauffage sans avoir à tirer des fils entre la chaudière et le thermostat ou bien de remplacer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant votre chauffage selon les moments de la journée.

Il peut commander tous types de chauffages. Néanmoins, il est nécessaire d'ajouter un relais commandé en 220V~ pour piloter les chaudières équipées d'une commande 2 fils.

Vous pouvez programmer la température en fonction des plages d'heures sur 7 jours.

Le thermostat permet d'alterner 2 seuls de températures selon les heures de la journée : une temperature de confort (température optimum pendant l'occupation des lieux) et une temperature d'économie (température minimum en votre absence ou pendant votre sommeil).

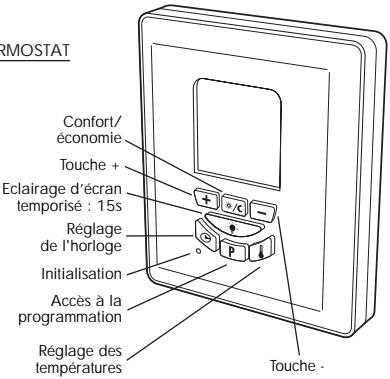

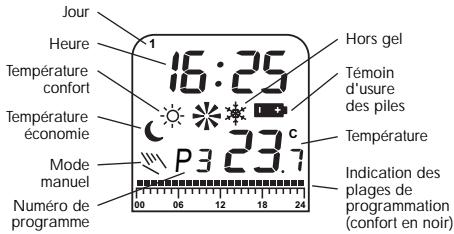

Ecran du thermostat

RECEPTEUR BOITIER FACE

C A C H E

Dos

Avant toute connexion au secteur ou insertion des piles, procédez au codage ci-après.

Codage de la centrale et du récepteur.

Pour fonctionner entre eux, la centrale et le récepteur doivent être codés à l'identique. Votre thermostat offre 32 possibilités de codages afin d'éviter d'être perturbé par un thermostat identique situé dans le voisinage.

À la livraison, tous les thermostats sont encodés à l'identique. Aussi, nous vous conseillons de changer ce code et de le personnaliser.

Codage centrale

Séparez les deux capots de la centrale comme indiqué sur le schéma ci-dessous.

Choisissez un code en influent un ou plusieurs cavaliers.

Codage récepteur

Enlevez le cache

Dévissez le récepteur de son socle

Faites basculer les petits interrupteurs blancs en position «ON» en correspondance avec les cavaliers laissés sur la centrale:

exempie : cavaliers laissés en J1 J3 J5 sur la centrale, interrupteurs blancs basculés en position «ON» en 1 3 5.

Installation du recepteur

Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fûbibles.

Vous ne devez rétablir le courant qu'après avoir vérifié le branchement de cette installation.

Positionnez le récepteur à proximité de votre système de chauffage ou bien réutilisez le câblage de cet ancien thermostat.

NB: si votre récent câblage est en 2 fils, vous devrez compléter par un troisième fil amenant le neutre de l'alimentation électrique.

Fixez le boîtier du récepteur au mur en passant les fils par l'orifice central ou ceux situés dans les coins supérieur ou inférieur. Il est recommandé de ne pas encastrer le récepteur dans le mur afin d'optimiser la portée radio entre la centrale et le récepteur.

1- Recommendations

Votre thermostat fonctionne comme un interrupteur.

Le récepteur est équipé d'un relais intégré qui a pour but de fermer ou d'ouvrir le circuit électrique qui activera ou coupera votre commande du moteur de la pompe ou du circulateur de votre chaudière.

Il est recommandé de ne pas brancher le récepteur directement entre l'arrivée secteur 230V et votre chaudière. Ceci couperait l'alimentation électrique de la chaudière au lieu de la commande du moteur ou de la pompe.

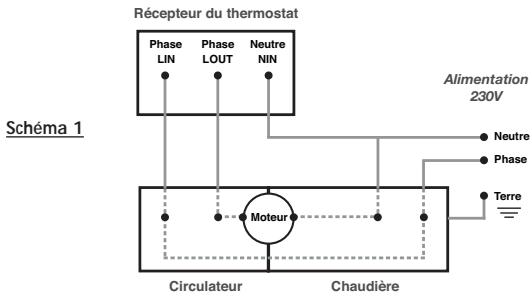

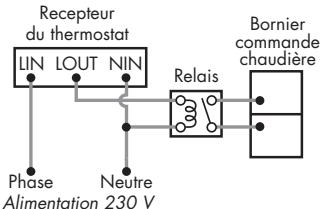

Raccordement sur chaudière

Vous devez brancher le récepteur sur le moteur du circulateur de votre chaudière (pompe électrique permettant à l'eau de circuler dans les radiateurs).

Dans le cas d'une commande chaudière 2 fils

Si vous installez chaudière et circulateur s'active par 2 fils ou dans le cas du remplacement d'un thermostat mécanique 2 fils, branchez selon le schéma 5.

Revissez le récepteur dans son boîtier et rétablissez l'alimentation électrique.

Raccordement sur chauffage électrique

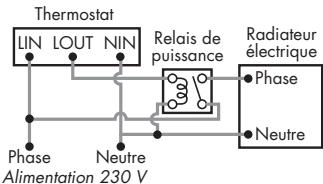

Puissance supérieure à 3680W

Si vous installation électrique de chauffage excède 3680W vous nécessitez connecter votre thermostat avec un relais de puissance selon le schema suivant tout en vérifiant que la puissance électrique de l'installation ne dépasse pas 3680W.

Puissance inférieure à 3680W

Si votre installation électrique de chauffage n'excède pas 3680W, vous devez connecter leur thermostat suivant le schéma suivant. Si votre installation de chauffage dispose d'un fil pilote; branchez selon le schéma 3 en laissant ce fil hors connexion. Réglez aussi le thermostat manuel du chauffage au maximum.

Branchement sur un climatiseur

Si vous contrôlez directement un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la temperature ambiente sera plus élevé que la temperature programmee.

Alimentation 230V

Choisir l'emplacement de la centrale

Vous voulez effectuer des tests de portée pour vous assurer que votre centrale transmet bien les informations au récepteur. Éloignez-vous progressivement du récepteur en marquant des arrêts et faites varier la température manuellement pour « forcer » les déclenchements et vérifier la bonne réception du récepteur. Pour faire varier le seuil de déclenchement de la température, reportez-vous au chapitre 12.

Le choix de l'emplacement de votre centrale est essentiel pour le bon fonctionnement de votre chauffage. Elle peut être fixe ou posée sur son pied.

Dans tous les cas, placez-la dans un lieu où l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.

Dans le cas où vous décideriez de la fixer au mur, positionnez idéalement cette centrale à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV,...).

Evitez de placer tout thermostat sur un mur sujet à de fortes vibrations ou derrière un rideau.

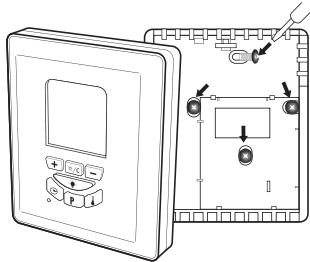

Fixation au MUR

Enlevez le socle pour fixer l'appareil. Ouvrez l'appareil comme indiqué page 7 et fixez le capot arrière au mur puis reférez l'appareil.

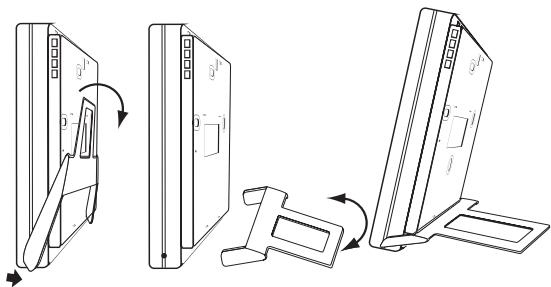

POSE sur PIED

Enlevez et retournez le pied articulé pour le poser

IMPORTANT: Régalez les commutateurs avant l'insertion des piles.

3- Régler les commutateurs

Vous trouvez un groupe de 3 petits commutateurs sur le circuit imprimé de cette centrale.

• Commutateurs 1 et 2 : amplitude de température
• Amplitude : vous pouvez sélectionner une amplitude variant de 1 à 4 degrés.
• Exemple : si vous programmez une température de 20 degrés avec une amplitude = 1^ le chiffage se déclenchera quand la température atteindra 19,5 degrés et s'arrêtera quand la température atteindra 20,5 degrés.

Pour cela reportez-vous au tableau.

1	2	Amplitude
ON	ON	1°C
OFF	ON	2°C
ON	OFF	3°C
OFF	OFF	4°C

• Commutateur 3 : chauffage ou climatisation

ATTENTION: Il est impéralif de faire cette sélection avant d'insérer les piles.

• Ce commutateur vous permet de contrôler un chauffage (position ON) ou un climatiseur (position OFF).

4 - Installez deux piles 1,5 volt type LR6

Installer 2 piles 1,5 Volt LR6 (AA) dans le compartiment en respectant les polarités indiquées dans le fond du compartiment.

Refermez votre thermostat comme indiqué sur le dessin ci-dessous. L'affichage digital se met en marche.

5 - Initialisation

• La touche INITIALISATION vous permet d'initialiser votre thermostat et d'annuler tous les réglages que vous avez déjà effectués.

NB: en mode réglage ou programmation, l'affichage revient en mode veille si aucune touche n'est actionnée pendant 10 secondes.

6- Régler le jour et l'heure

Appuyez sur la touche «réglage de l'horloge»

NB. Le jour 1 est égal au lundi et le jour 7 au dimanche.

Le jour clignote. Sélectionnez le jour en appuyant sur les touches + ou -, puis validez avec la touche horloge.

• L'affichage de l'heure clignote. Sélectionnez l'heure en appuyant sur les touches + ou -, puis validez avec la touche horloge (2).
• L'affichage des minutes clignote, sélectionnez

JOUR: puis ou puis

HEURE ou -puis

MINUTE : ou -puis

7 - Régalez les températures de confort et d'économie

La supres 150000000000000000000000000000000000000000000000000000000000000000000000000000000000

NB. Le pas de réglage de la température est de 0,5°C. Généralement les Températures comport s'utilisant en votre présence et économique la nuit ou pendant vos absences.

• Appuyez sur la touche de réglage des températures, le symbole «soleil» représentant la température confort apparait avec une température préréglée à 21°C. Pour augmenter ou diminuer cette-ci, appuyez sur les touches + ou -.
• Réglez la température économique : appuyez sur la touche Confort/Economie 87 / 2. Le symbole « soleil » représentant la température économique apparait avec une température préréglée à 18°C. Pour augmenter ou diminuer cette-ci, appuyez sur les touches + ou -.

TEMPERATURE puis ou puis CONFORT

TEMPERATURE OOU puis ECOINOMIE:

• Voiture thermostat d'ambiance possède 9 programmes, dont 6 préselectionnées (de 1 à 6) et 3 personnalisables (de 7 à 9) plus une position hors gel.
• Vous pouvez affecter un programme pour chaque jour de la période, pour tous les jours, ou du lundi au vendredi ou le week-end.

8 - Les différents programmes

NB. Ces 6 programmes utilisent les températures comfort et économie que vous avez définies auparavant.

La température comfort est représentée par tranche horaire dans la partie inférieure de l'écran sur un historique par un segment noir et la température économique par l'absence de segment.

• Prog. 1: température comfort continue - Pour maintenir une température comfort pendant 24 heures.

• Prog. 2: température économique continue - Pour maintenir une température économique pendant 24 heures.

• Prog. 3 : comportement de 6h à 23h - A sélectionner si vous restez chez

toutela journée.

• Prog. 4: confort de 6h à 8h et de 17h à 23h, confort tout le matin et le soir - A sélectionner, par exemple, si vous partez travailler le matin et si vous passerez la soirée chez vous.

• Prog. 5: confort de 6h à 8h, de 11h à 13h et de 17h à 23h. Tout le matin, à midi et le soir. A sélectionner si vous partez travailler le matin,

vous rentrez déjeuner à midi et vous passez la soirée chez vous.

• Prog. 6: confort de 6h à 8h et de 12h à 23h confort tout le matin et l'après-midi. Spécialement prévu si vous partez travailler le matin et vous passez l'après-midi chez vous.(exp le mercredi pour la journée des enfants)
• Prog. 7 à 9 : personnalisables - Vous pouvez vous-même définir ces programmes en vous reportant au chapitre suivant.
• Position hors gel et arrêt du chauffage. Spécialement prévu pour une mise hors gel et pour maintenir une température minimum de 7°C. A utiliser lors de vos absences prolongées en hiver ou si vous désirez couper votre chauffage.

9 - Choix d'un programme en fonction du jour

Rappel : Le jour 1 est égal au lundi et le jour 7 au dimanche.

• Appuyez sur la touche PROG, le jour d'application du programme 1 clignote.
• À l'aide des touches + et -, sélectionnez le jour ou la période pour lesquels vous désirez que le programme s'applique.

Exemple : 1, 2, 3, 4, 5, 6 et 7 apparaissent pour une application du programme à toute la semaine.

• Appuyez à nouveau sur P., le numéro du programme clignote.

Exemple : Programme 7

Appuyez sur les touches programme 7 (P7).

• et - pour sélectionner le
• Appuyez à nouveau sur la touche P pour faire clignoter le premier segment de l'histogramme correspondant à zéro heures.

NB. Initialement l'histogramme représentant la sélection des périétures comportéconomie est préprécé en température comport pour les programmes 7 à 9. (cad présence de segment noir avec le picto soleil).

Conseil : Nous vous conseillons d'écrire au préalable votre programme sur un papier pour déterminer vos plages horaires comforts et économie.

• Appuyez sur les touches (+) et (-), pour vous déplacer le long de la barre. Le curseur clignotant est complété par l'affichage horaire correspondant, pour vous faciliter la lecture.
• Pour sélectionner la ou les plages horaires que vous désirez mettre en température économique, amenez le curseur clignotant sur le segment à modifier et appuyez sur la touche Confort/Economie. Le segment sélectionné s'efface et le curseur passe à l'heure suivante.
• Pour valider votre programme : appuyez sur la touche (Prog) ou attendez 10 secondes que l'affichage repasse en mode veille.

Rappel: Le sigle correspond à la température de confort et le sigle à la température d'économie.

Exemple : confort de 4h à 8h ; de 12h à 13h et de 18h à 21h00

Utilisation

En veille, l'écran affiche le jour et l'heure, le programme en cours avec le type de température sélectionnée et la température ambiente.

NB. Lorsque le thermostat se met en marche, le symbole s'anime et disparait quand il s'arrête.

10 - Mode automatique

Par défaut, votre thermostat se met en mode automatique et exécute les programmes optionnés.

11. - Changement momentané de la température économique en temperature comfort ou inversement

• A tout moment, vous pouvez stopper le programme et changer le type de température en cours.
• Par exemple, si le programme en cours est en mode de température confort, pressez la touche confort /économie pour passer en mode économie. Ceci aura pour but de diminuer la température.
• Les symboles ét économie apparaissent pour signaler que vous êtes passé en mode manuel.
• Le thermostat restera en mode économique et se remettra en mode automatique lorsqu'il rencontre la prochaine plage horaire de température économique du programme qui était en cours.
• Pour repasser en mode automatique, appuyez 1 fois sur la touche (lune soleil)

12 - Changement momentané de température forcée.

• À tout moment vous pouvez augmenter ou diminuer manuellement la température. Par exemple : vous êtes en programme confort avec une température programme à. Vous décidez d'augmenter la température jusqu'à
• Appuyez sur le +, jusqu'à afficher. Le symbole apparait. Votre thermostat régulera la température à et se remettra en mode automatique lorsqu'il rencontre la prochaine plage horsaire de température économique du pro

programme qui était en cours.

Le symbole disparait.

Pour revenir manuellement en mode automatique, appuyer deux fois sur la touche Confort/economie. Le témoin manuel «main», disparait de l'écran.

NB: au bout de 10 secondes l'affichage revient en mode veille et le symbole main reste affiché pour vous signaler que vous êtes en mode manuel. vous pouvez rappeler à tout moment la température forcée en appuyant une fois sur les touches + ou -.

13 - Mise en fonction hors gel

Appuyez simultanément sur les touches + et -

Le programme disparaît et le symbole hors gel apparait [★].

Pour désactiver la fonction hors gel, appuyez sur une des touches du clavier. Le thermostat repassera en mode automatique sur le dernier programme sélectionné.

Temporisation de commande de declenchement

Pour protéger et éviter de déclencher le moteur du circulateur à une cadence trop rapprochée, le thermostat n'envoie l'information au récepteur que toutes les minutes.

ARRET Du chauffage

Le récepteur de votre thermostat est équipé d'un interrupteur qui permet de couper vos commandes de chauffage. Il vous permet ainsi en été de ne laisser que l'eau chaude en service.

Reemplacement des PILES

Dans des conditions normales d'utilisation, les piles ont une durée de vie d'environ 1 an.

Lorsque le symbole apparait, il est nécessaire de changer les

piles. Pour cela, ouvrez l'appareil et remplacez les piles usagées. Votre thermostat est équipé d'une capacité qui sauvegarde vos programmes pendant 15 secondes et vous permet ainsi de changer les piles. Rapportez les piles usagées chez votre revendeur ou jetez-les dans un container spécifique de récupération de piles.

Entretien

• N'utilise jamais de détergents ou de solvants pour nettoyer votre thermostat sans fil. Utilisez un chiffon doux humide et séchez l'appareil immédiatement avec un chiffon sec.

Couleur des fils de branchement

En électricité, les conducteurs électriques sont représentés par des couleurs normalisées :

• Marron Phase électrique d'alimentation générale.
• Bleu Neutre électrique d'alimentation générale.
• Rouge ou Noir Commande d'alimentation de l'élément de chauffage. Jaune/Vert Terre d'alimentation générale.

Votre installation peut néanmoins être différente, dans ce cas n'hésitez pas à consulter un electricien ou à tester vos fils à l'aide d'un tournevis testeur ou d'un multimètre.

Puissance

Avant toute installation, il convient de vérifier que la puissance de l'élément chauffant (chaudière, relais électrique) n'excède pas la puissance admissible par le récepteur de votre thermostat. Sur nos thermostats, l'indication est donnée comme suit : Pouvoir de coupure : 230 V - 16(8) A max 3680W. Si l'objet chauffant dépasse la puissance indiquée (dans ce

cas 3680W), il devient indispensable d'intercaler un relais de puissance entre le thermostat et l'objet chauffant. La puissance de l'objet chauffant est indiquée par sa plaque signalétique et sa notice.

Ref TPH05

• Alimentation : 2 piles 1,5 Volt type LR6 (AA). Fréquence 433Mhz

Portée 100 mètres en champ libre.

Fréquence de transmission entre thermostat et récepteur : toute

les 1 mn

Fréquence de mesure de température : toutes les 10s

Nombre de programmes : 9 dont 3 personnalisables et 6

préprogrammés.

Position hors gel : minimum de temporisation d'éclairage : 15s - Plage de réglage : de 7°C à 30°C. - Affichage par 0,5°C. - Pouvoir de coupure : 16 (8) Ampères. Puissance resistive : 3680W Puissance inductive : 1840W - Témoin d'usure des piles. Seuil de déclenchement réglable de 1°C à 4°C.
