MODE D'EMPLOI TPH05 TX OTAX

Nature: Thermostat sans fil
- Type:TPHO5 TX
- Référence commerciale : 402001

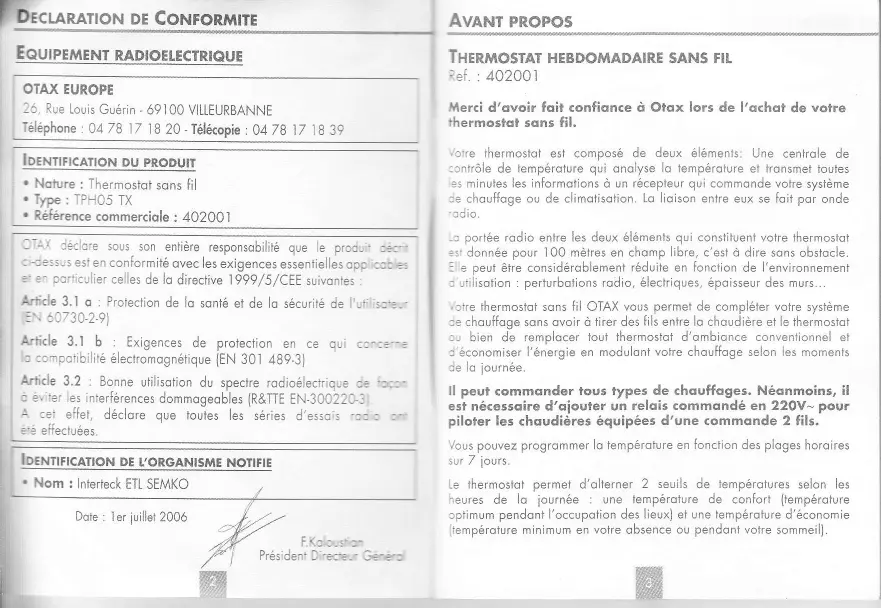

OTAX déclare sous son entière responsabilité que le produit désoit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CEE suivantes :

Article 3.1 a: Protection de la santé et de la sécurité de l'utilisateur (EN 60730-2-9)

Article 3.1 b : Exigences de protection en ce qui concerne la compatibilité electromagnétique (EN 301 489-3)

Article 3.2: Bonne utilisation du spectre radioélectrique de facon à évier les interférences dommageable (R&TTE EN-300220-3).

A cet effet, déclare que toutes les séries d'essais radio ont été effectuées.

IDENTIFICATION DE L'ORGANISME NOTIFIE

Nom : Interteck ETL SEMKO

Date: 1er juillet 2006

F.Kaloustian

Président Directeur Général

AVANT PROPOS

THERMOSTAT HEBDOMADAIRE SANS FIL

Ref.: 402001

Merci d'avoir fait confiance à Oax lors de l'achat de votre thermostat sans fil.

Votre thermostat est composé de deux éléments: Une centrale de contrôle de température qui analyse la temperature et transmet toutes les minutes les informations à un récepteur qui commande votre système de chauffage ou de climatisation. La liaison entre euxsse fait par onde radio.

La portée radio entre les deux éléments qui constituent votre thermostat est donnée pour 100 mètres en champ libre, c'est à dire sans obstacle. Elle peut être considérablement réalisée en fonction de l'environnement d'utilisation: perturbations radio, électriques, épaissier des murs...

Votre thermostat sans fil OTAX vous permet de compléter votre système de chauffage sans avoir à tirer des fils entre la chaudiere et le thermostat ou bien de remplacer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant librechauffage selon les moments de la journee.

Il peut commander tous types de chauffages. Néanmoins, il est nécessaire d'ajouter un relias commandé en 220V~ pour pilotier les chaudières équipées d'une commande 2 fils.

Vou puez programme la temperature en fonction des plages horaires sur 7 jours.

Le thermostat permet d'alternier 2 seuls de températures selon les heures de la journée : une temperature de comfort (température optimum pendant l'occupation des lieux) et une temperature d'économie (température minimum en votre absence ou pendant votre sommeil).

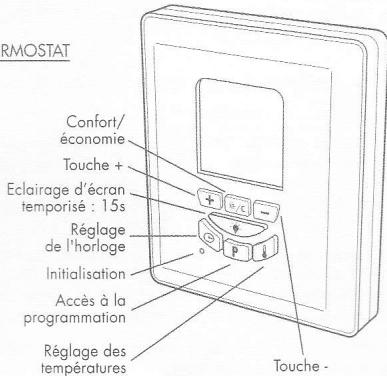

THERMOSTAT

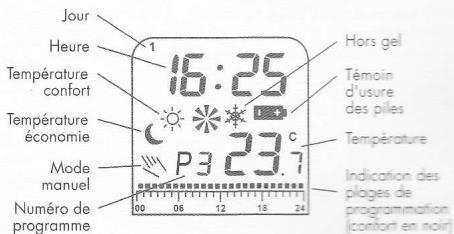

ECRAN DU THERMOSTAT

RECEPTEUR
BOITIER
FACE

C A C H E

Dos

Avant toute connexion au secteur ou insertion des piles procédez au codage ci-après.

Codage de la centrale et du récepteur.

Pour fonctionner entre eux,la centrale et le recepteurdoivent estre codés a l'identique.Vote thermostat offreet32 possibilitesde codages afin d'éviter d'être perturbepar un thermostat identique situe dans voisinage.

A la livreaison tous les thermostats sont encodés à l'identique. Aussi nous vous conseillons de changer ce code et de le personneliser.

Codage centrale

Separez les deux capots de la centrale comme indiqued sur le schema ci dessous.

Choisissez un code en enlevant un ou plusieurs cavaliers.

Codage récepteur

Enlevez le cache

Dévissez le récepteur de son socle

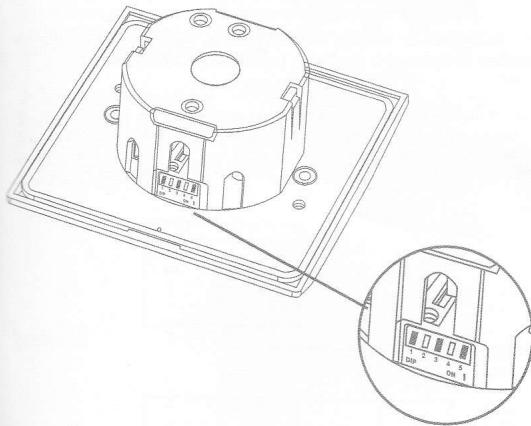

Faites basculer les petits interrupteurs blancs en position «ON» en correspondence avec les cavaliers liassés sur la centrale:

exampie : cavaliers laissés en J1 J3 J5 sur la centrale , interrupteurs blancs basculés en position «ON» en 1 3 5 .

Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.

Vous ne devez rétablit le courant qu'après avoir vérifié le branchement de votre installation.

Positionnez le récepteur à proximé de votre système de chauffage ou bien réutilisez le cablage de votre ancien thermostat.

NB: si vous ancien cablage est en 2 fils vous devrez compléter par un troisième fil amenant le neutre de l'alimentation électrique.

Fixez le boitier du recepteur au mur en passant les fils par l'orifice central ou certains situés dans les coins supérieur ou inférieur. Il est recommande de ne pas encastrar le recepteur dans le mur afin d'optimiser la portée radio entre la centrale et le recepteur.

1- Recommendations

Votre thermostat fonctionne comme un interrupteur.
Le recepteur est equiped e'un relais integree qui a pour but de fermer ou d'ouvir le circuit electrolyte qui activera ou coupera
votre commande du moteur de la pompe ou du circulator de voire chaudiere.
Il est recommande de ne pas brancher le recepteur directement entre I'arrivee secteur 230V et voitre chaudiere.Ceci couperait l'alimentation electrolyque de la chaudiere au lieu de la commande du moteur ou de la pompe.

2-Type de raccordement

Raccordement sur chaudiere

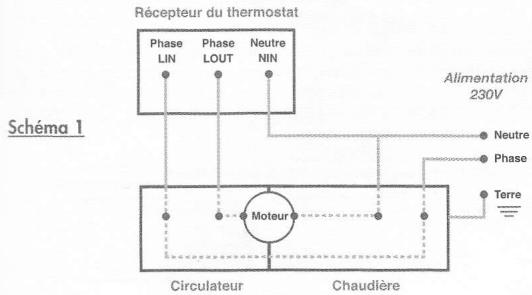

Vous deveze brancher le recepteur sur le moteur du circulateur de voitre chaudiere (pompe electrique permettant a l'eau de circuler dans les radiateurs).

Dans le cas d'une commande chaudière 2 fils

Si vous installation chaudière et circulateur s'active par 2 fills ou dans le cas du remplacement d'un thermostat mécanique 2 fills, branchez selon le schéma 2.

Pour toute installation, merci de vous équiper d'un relais de commande 220V alternatif avec contact ouvert au repos en sortie à installer comme indiqué sur le schéma suivant :

Scheme 2

Revissez le récepteur dans son boitier et rétabliesz l'alimentation électrique.

Raccordement sur chauffage electrique

Puissance supérieure à 3680W

Si vous installation électrique de chauffage excède 3680W vous neccess connecter cette thermostat avec un reliais de puissance selon le schéma suivant tout en vérifiant que la puissance électrique de l'installation ne dépasse pas 3680W.

Scheme 3

Puissance inférieure à 3680W

Si vous installation electrique de chauffage n'excède pas 3680W
vous doivent connecter vos thermostat suivant le schéma suivant.
Si vous installation de chauffage dispose d'un fil pilote; branchez
seldom le schéma 4 en laissant ce fil hors connection. Réglez aussi le
thermostat manuel du chauffage au maximum.

Scheme 4

Branchement sur un climatiseur

Si vous contrôlez directement un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la temperature ambiente sera plus élevé que la temperature programmee.

CHOISIR L'EMPLACEMENT DE LA CENTRALE

Vouvelez effectuer des tests de portée pour vous assurer que toute centrale transmet bien les informations au récepteur. Eloyignez vous progressivement du récepteur en marquant des arrêts et faites varier la température manuellement pour « force » les déclenchements et vérifier la bonne réception du récepteur. Pour faire varier le seul de déclanchement de la température, reportez vous au chapitre 12.

Le choix de l'emplacement de votre centrale est essentiel pour le bon fonctionnement de votre chauffage. Elle peut être fixe ou posée sur son pied.

Dans tous les cas placez la dans un lieu où l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.

Dans le cas où vous decidez de la fixer au mur, positionnez idealement pour toute centrale à 1,5 metre du sol et au minimum à 1 metre d'une porte, d'une fenetre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV,...).

Evitez de placer-vous thermostat sur un mur sujet à de fortes vibrations ou derrière un rideau.

FIXATION AU MUR

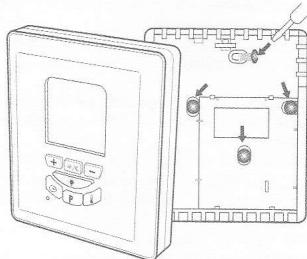

Enlevez le socle pour fixer l'appareil. Ouvrez l'appareil comme indiquedpage7et fixez le capot arriere au mur puis refermez l'appareil.

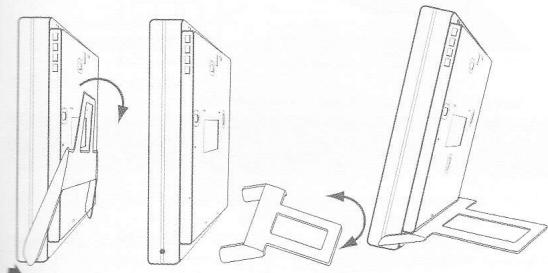

POSE SUR PIED

Enlevez et returnnez le pied articulé pour le poser.

IMPORTANT: Reglez les commutateurs avant l'insertion des piles.

3- Reglez les commutateurs

Vous trouvrez un groupe de 3 petits commutateurs sur le circuit imprimé de cette centrale.

• Commutateurs 1 et 2 : amplitude de température

Amplitude : yououpezlectionner une amplitude variant de 1 à 4 dégrés.
- Exemple: si vous programmesz une température de 20 degrés avec une amplitude = 1°, le chiffage se déclenchera quand la température atteindre 19,5 degrés et s'arrête quand la température atteindre 20,5 degrés. Pour cela reportez you au tableau.

1	2	Amplitude
ON	ON	1°C
OFF	ON	2°C
ON	OFF	3°C
OFF	OFF	4°C

• Commutateur 3 : chauffage ou climatisationur

ATTENTION: Il est imperatif de faire cette selection avant d'insérer les piles.

• Ce commutateur vous permet de contrarer un chauffage (position ON) ou un climatiseur (position OFF).

MISE EN SERVICE

4-Installes deux piles 1,5 Volt type LR6

Installer 2 piles 1,5 Volt LR6 (AA) dans le compartmenten en respectant les polarités indiquées dans le fond du compartment. Refermée notre thermostat comme indiqué sur le dessin ci-dessous. L'affichage digital se met en marche.

INITIALISATION

5-Initialisation

• La touche INITIALISATION vous permet d'initialiser votre thermosat et d'annuler tous les réglages que vous avez déjà effectués.

NB: en mode réglage ou programmation l'affichage revient en mode veille si aucune touche n'est actionnée pendant 10 secondes.

6- Reglez le jour et l'heure

• Appuyez sur la touche «réglage de l'horloge» [S]

NB. Le jour 1 est égal au lundi et le jour 7 au dimanche.

Le jour clignote. Sélectionné le jour en appuyant sur les touches + ou - puis validez avec la touche horloge.

L'affichage de l'heure clignote. Sélectionnez l'heure en appuyant sur les touches + ou - ) puis validez avec la touche horloge

L'affichage des minutes clignote, selectionnez les minutes en appuyant sur les touches + ou - , puis validez avec la touche horlogel + .

JOUR: puis ou puis

HEURE: ou -puis

MINUTE: ou -puis

7 - Réglez les températures de comport et d'économie

Las temperatures seront celles qui correspondant aux symboles « lune et soleil » et qui seront insérées automatiquement lors de la programmation.

NB. Le pas de réglage de la tempête est de 0,5^ . Généralement les températures confont s'utilisant en votre présence et economie la nuit ou pendant vos absences.

• Appuyez sur la touche de réglage des températures le symbole «soleil» représentant la temperature comfort apparait avec une temperature prérégée à 21^ . Pour augmenter ou diminuer cette-ci appuyez sur les touche + ou -
• Réglez la température économique : appuyer sur la touche Confort/Economie [45] le symbole «lune» représentant la température économique apparait avec une température prépréglée à 18^ . Pour augmenter ou diminuer cette-ci appuyez sur les touche + ou -.

TEMPERATURE puis ou -puis /CC CONFORT:
TEMPERATURE ECONOMIE: + ou -puis

PRESENTATION DES PROGRAMMES

Viete thermostat d'ambiance possede 9 programmes, dont 6 preselectionnnes (de 1 a 6) et 3 personnalisables (de 7 a 9) plus une position hors gel.
Yououpavezaffectorunprogramme pourchaque jourde la semaine,pour tous les jours,ou du lundi au vendredi ou le week end.

- Les différents programmes

NB. Ces 6 programmes utiliseront les températures comport et economie que vous aurez scélectionnées auprèsant. La temperature comport est représentée par tranche horsaire dans la partie inférieure de l'écran sur un historiagramme par un segment noir et la temperature économique par l'absence de segment.

Prog. 1: température comport continue - Pour maintainir une température comport pendant 24 heures.

• Prog. 2: température économique continue - Pour maintenir une température économique pendant 24 heures.

00

06

12

18

24

Prog.3:confort de 6h à 23h-A selectionner si vous restez chez youtoule la journee.

00

06

12

18

24

• Prog. 4: confont de 6h à 8h et de 17h à 23h confont tout le matin et le soir - A selectionner, par exemple, si vous partez travailler le matin et si vous passerez la soirée chez vous.

00

06

12

18

24

Prog.5:comfort 6h a8h,de11h a13h et de 17h a23h tot le matin,a midi et le soir. A selectionner si vous partez travailler le matin, younrentrezdejeuner a midi etyoupassez la soirée chezvous.
Prog.6:confort de 6h a 8h et de 12h a 23h comfort tout le matin and I'après-midi. Spezialement prevu si you partez travailler le matin et you passiez I'après-midi chez you.(exp le mercredi pour la journee des enfants)
- Prog. 7 à 9 : personnelisables - Vous pouvez vous-même définir ces programmes en vous reportant au chapitre suivant.
- Position hors gel et arrêt du chauffage. Spécialement prévu pour une mise hors gel et pour maintainir une température minimum de 7^ .
A utiliser lors de vos absences prolongées en hiver ou si vous désirez couper votre chauffage.

CHOIX D'UN PROGRAMME PRE-DEFINI OU PERSONALISABLE

9 - Choix d'un programme en fonction du jour Rappel : Le jour 1 est égal au lundi et le jour 7 au dimanche

• Appuyez sur la touche PROG, le jour d'application du programme 1 clignote.
  A l'aide des touches + et -, selectionnez le jour ou la période pour lesquels vous désirez que le programme s'applique.

Exemple: 1, 2, 3, 4, 5, 6 et 7 apparaissent pour une application du programme à toute la semaine.

• Appuyez à nouveau sur P., le nombre du programme clignote.
  Exemple : Programme 7
  Appuyez sur les touches + et - pour selectionner le programme 7 (P7).
• Appuyez à nouveau sur la touche P pour faire clignoter le premier segment de l'histogramme correspondant à zéro heures.

NB. Initidements l'histogramme représentant la sélection des températures comport/economie est préprégle en température confort pour les programmes 7 à 9.(cad présence de segment noir avec le picto soleil).

Conseil : Nous vous conseillons d'écrite au préalable votre programme sur un papier pour déterminer vos plages horsaires comforts et economie.

• Appuyez sur les touches + et - pour vous déplacer le long de la barre. Le curseur clignotant est complète par l'affichage horsaire correspondant, pour vous facilité la lecture.
  Pour selectionner la ou les plages horaires que vous désirezmettre en température economie, amenez le curseur clignotant surle segment a modifier et appuyez sur la touche Confort/Economie. Ie segment selectionné s'efface et le curseur passa à l'heure suivante.
• Pour valider votre programme : appuyer sur la touche (Prog) ou attendez 10 secondes que l'affichage repasse en mode veille.

Rappel: Le sigle correspond à la température de comport et le sigle à la température d'économie.

Example: confort de 4h à 8h; de 12h à 13h et de de 18h à 21h00

UTILISATION

En veille, l'écran affiche le jour et l'heure, le programme en cours avec le type de température sélectionnée et la température ambiente.

NB. Lorsque le thermostat se met en marche le symbole s'anim et disparait quand il s'arrête.

10 - Mode automatique

Par défau, sa vieuse thermostat se met en mode automatique et exécutés les programmes sélectionnés.

11 - Changement momentané de la température économique en température comfort ou inversement

• A tout moment, vous peuvent stopper le programme et changer le type de température en cours.
• Par exemple, si le programme en cours est en mode de tempé rature confort [3], pressez la touche confort /economie [4] pour passer en mode économique. Ceci aura pour but de diminuer la tempé rature.
• Les symboles et economie apparaissent pour signaler que vous étés passé en mode manuel.
• Le thermostat restera en mode economie et se remettra en mode automatique lorsqu'il rencontre la prochaine plage horsaire de température économique du programme qui était en cours.
  Pour repasser en mode automatique appuyez 1 fois sur la touche (lune soleil)

12 - Changement momentané de température forciee.

• A tout moment vous pouvez augmenter ou diminuer manuellement la température.
  Par exemple: vous étés en programme comport avec une température programme à 21^ . Vous decide d'augmenter la température jusqu'à 23^ .
• Appuyez sur une des touche + , jusqu'à afficher 23^ le symbole apparait. cette thermostat régulera la température à 23^ et se remettra en mode automatique lorsqu'il rencontre la prochaine plage horsaire de température économique du pro

gramme qui etait en cours.

Le symbole disparait.

Pour revenir manuellement en mode automatique appuyer deux fois sur la touche Confort/economie. Le témoin manuel «main» disparait de l'écran.

NB: au bout de 10 secondes l'affichage revient en mode veille et le symbole main reste affché pour vous signaler que vous étés en mode manuel, vous pouze rappeler à tout moment la température force en appuyant une fois sur les touches + ou -

13 - Mise en fonction hors gel

Appuyez simultanément sur les touches + et - le programme disparait et le symbole hors gel apparait. Pour desactiver la fonction hors gel, appuyez sur une des touches du clavier. Le thermostat repassera en mode automatique sur le dernier programme selectionné.

TEMPORISATION DE COMMANDE DE DECLENCHEMENT

Pour protéger et éviter de déclencher le moteur du circulateur à une cadence trop rapproche le thermostat n'envoi l'information au récepteur que toutes les minutes.

ARRET DU CHAUFFAGE

Le récepteur de votre thermostat est équipé d'un interrupteur qui permet de couper vos commandes de chaudiage. Il vous permetinois en été de ne laisser que l'eau chaude en service.

REEMPLACEMENT DES PILES

Dans des conditions normales d'utilisation, les piles ont une durée de vie d'environ 1 an.

sque le symbole apparait, il est nécessaire de changer les

piles. pour cela ouvre l'appareil et remplacez les piles usagées.
Votre thermostat est équipé d'une capacité qui sauvegarde vos programmes pendant 15 secondes et vous permet ainsi de change les piles.

Rapportez les piles usagées chez votre revendeur ou jetez les dans un container spécifique de récapération de piles.

ENTRETIEN

• N'utilisez jamais de détergents ou de solvants pour nettoyer vostrethermostat sans fil. Utilisez un chiffon doux humide et séchez l'appareil immédiement avec un chiffon sec.

RAPPELS

Couleur des fils de branchement

En électricité les conducteurs électriques sont repérés par des couleurs normalisées :

Marron

Phase électric d'alimentation générale.

Bleu

Neutre électric d'alimentation générale.

• Rouge ou Noir

Commande d'alimentation de I'element de chauffage.

Jaune/Vert

Terre d'alimentation générale.

Votre installation peut néanmoins être différente, dans ce cas n'hésitez pas à consuluter unElectricien ou à tester vos fils à l'aide d'un tournevis testeur ou d'un multimètre.

Puissance

Avant toute installation il convient de vérifier que la puissance de l'élément chauvant (chaudière, reliais électrique) n'excède pas la puissance admissible par le récepteur de votre thermostat.

Sur nos thermostats, l'indication est donnée comme suit :

Pouvoir de coupure : 230 V - 16(8) A max 3680W

Si I'elément chauffant depasse la puissance indiquee (dans ce

3680W), it devient indispensable d'intercalgr un relias de laussence entre le thermostat et l'element chauffant.
puissance de I'element chauffant est indiquee par sa plaque
glaétique et sa notice.

CHARACTERISTIQUES

Ref 402001

• Alimentation : 2 piles 1,5 Volt type LR6 (AA).
  Frequence 433Mhz

Portée 100 metres en champ libre.
Frequenc de transmission entre thermostat et recepteur : toutes 1 mn
Fréquence de mesure de température : toute les 10s
Nombre de programmes : 9 dont 3 personnalisables et 6 préprogrammés.
* Position hors gel : 7° minimumtemporisation d'éclairage : 1.5°
- Plage de réglage : de 7^ à 30^
- Affichage par 0,5°C.
Pouvoir de coupure: 16 (8) Ampères.
Puisance resistive:3680W
Puisance inductive:1840W
Témoin d'usure des piles.
Seuil de déclenchement régiable de 1^ à 4^
