TER03 - Thermostat OTAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	OTAX
Modèle	TER03
Alimentation	230 V~ 50 Hz
Plage de réglage	5 °C à 30 °C
Pouvoir de coupure	7(3) A, 1610 W max
Précision de déclenchement	±0,5 °C
Retard au déclenchement	20 secondes
Température de fonctionnement	0 °C à 40 °C
Dimensions (approximatives)	80 x 80 x 30 mm
Poids (approximatif)	150 g
Fonction Eco	Baisse automatique de 5 °C pendant 6 heures chaque jour
Indicateurs lumineux	Voyant rouge (chauffage), orange (Eco activé), vert (Eco désactivé)
Commande	Bouton Marche/Arrêt, molette de réglage, touche Eco
Installation	Mur intérieur, à 1,5 m du sol, à l'écart des sources de chaleur
Câblage	Bornes LIN, LOUT, NIN ; nécessite un relais pour puissance > 1610 W
Compatibilité	Remplace tout thermostat conventionnel (2 fils)
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Couper l'alimentation avant installation ; ne pas brancher directement sur le chauffage
Pièces détachées	Aucune pièce détachée requise
Réparabilité	En cas de panne, contacter le service après-vente OTAX
Garantie	Consulter le document de garantie fourni

FOIRE AUX QUESTIONS - TER03 OTAX

Où installer le thermostat TER03 ?

Placez-le sur un mur intérieur, à 1,5 m du sol, à au moins 1 m d'une porte, fenêtre, radiateur ou autre source de chaleur. L'air doit circuler librement.

Comment brancher le thermostat si je remplace un ancien modèle à piles ?

Dans ce cas, l'ancien thermostat était alimenté par piles. Il faut ajouter un relais de connexion entre le thermostat et la chaudière, et retirer le shunt. Suivez le schéma 1 de la notice.

Que faire si mon radiateur dépasse 1610 W ?

Vous devez intercaler un relais de puissance entre le thermostat et le radiateur. Sa puissance de sortie doit être supérieure à la somme des puissances de tous vos radiateurs électriques.

Comment fonctionne la touche Eco ?

Appuyez sur la touche ECO pour activer une baisse de 5 °C pendant 6 heures. Cette fonction se répète automatiquement chaque jour tant que la touche reste enfoncée. Le voyant orange s'allume.

Que signifie le voyant rouge clignotant au démarrage ?

À la première mise sous tension, le voyant rouge clignote 2 fois pour indiquer que le thermostat fonctionne correctement. Si ce n'est pas le cas, coupez l'alimentation, vérifiez le câblage et réessayez.

Le chauffage ne s'arrête pas : que vérifier ?

Assurez-vous que la molette n'est pas réglée trop haut. Vérifiez que la fonction Eco n'est pas activée. Si le problème persiste, vérifiez le câblage et le bon fonctionnement du relais.

Puis-je utiliser un fil pilote avec ce thermostat ?

Non, ne connectez pas le fil pilote. Le thermostat TER03 n'est pas conçu pour cette fonction.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de nettoyants liquides.

Le voyant rouge ne s'allume pas alors que le chauffage est en marche : pourquoi ?

Le voyant rouge indique la mise en marche du chauffage. S'il ne s'allume pas, vérifiez que le bouton Marche/Arrêt est sur ON et que le thermostat est correctement alimenté.

Quelle est la précision du thermostat ?

Le thermostat déclenche avec une précision de ±0,5 °C. Il y a un retard de 20 secondes pour éviter des cyclages trop fréquents.

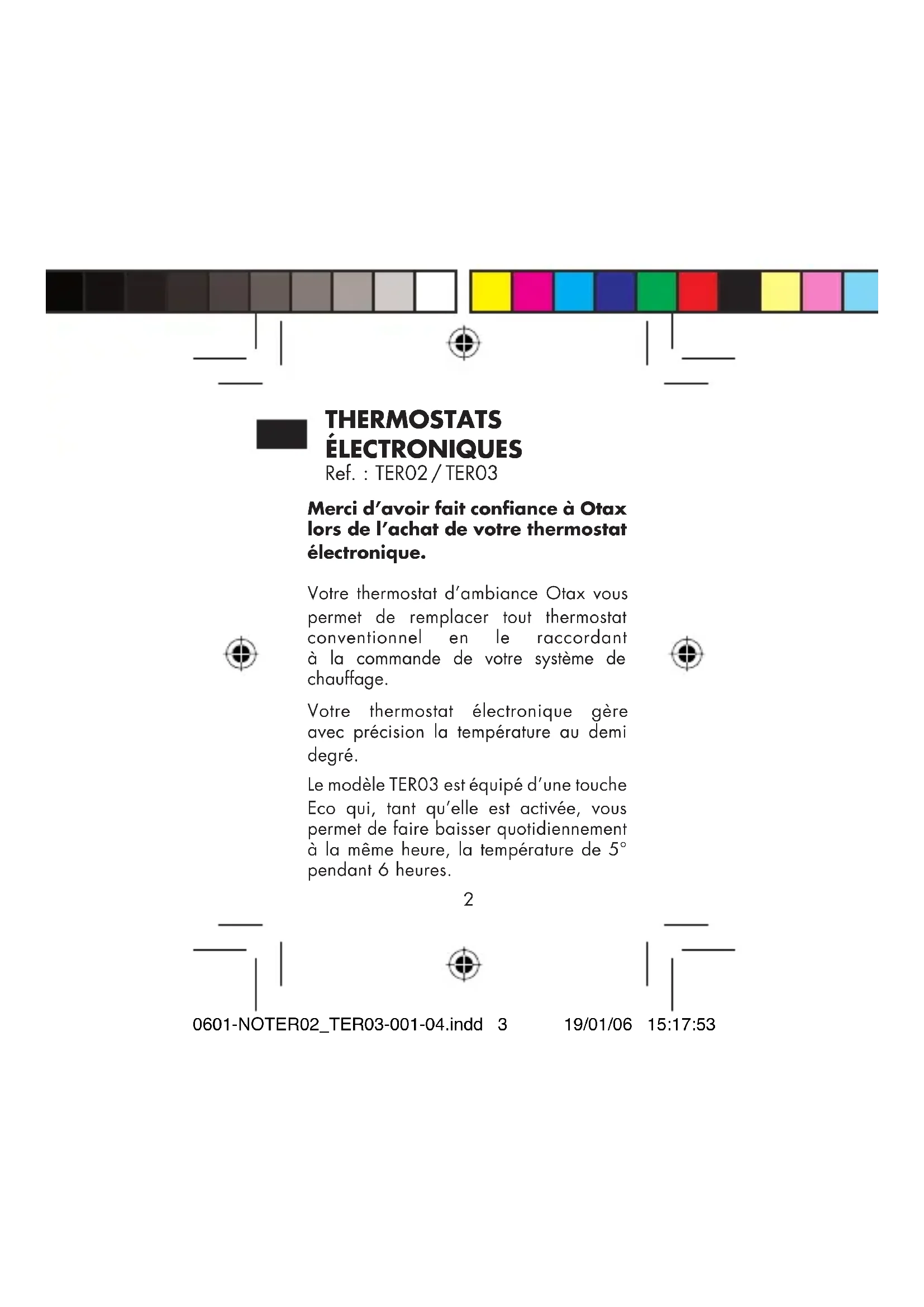

MODE D'EMPLOI TER03 OTAX

Merci d'avoir fait confiance à Otax lors de l'achat de votre thermostat électronique.

Votre thermostat d'ambiance Otax vous permet de remplacer tout thermostat conventionnel en le raccordant à la commande de votre système de chauffage.

Votre thermostat électronique gère avec précision la température au demi degré.

Le modèle TER03 est équipé d'une touche Eco qui, tant qu'elle est activée, vous permet de faire baisser quotidiennement à la même heure, la température de 5° pendant 6 heures.

2

0601-NOTER02_TER03-001-04.indd 3

19/01/06 15:17:53

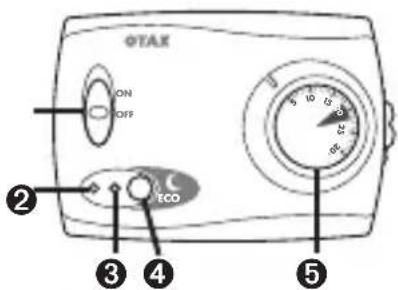

① Bouton marche/arrêt
② Voyant de fonctionnement chauffage
3 Voyant de fonctionnement touche Eco (TERO3 seulement)
4 Touche Eco (TERO3 seulement)
⑤ Molette de réglage

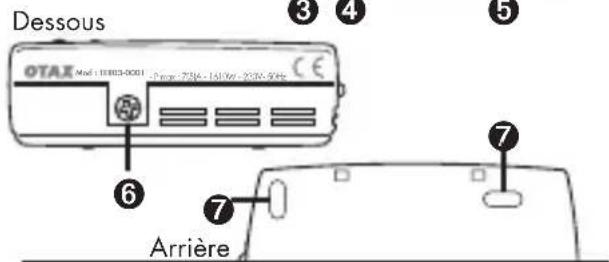

6 Vis d'ouverture du capot avant
7 Trous de fixations

e i

e s it o

3

0601-NOTER02_TER03-001-04.indd

19/01/06 15:17:53

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur intérieur de votre habitation, dans un lieu ou l'air circule et où votre famille se trouve régulièrement comme le salon, la salle à manger...).

Positionnez votre thermostat à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV...).

INSTALLATION

ATTENTION : avant de commencer l'installation de votre thermostat, couper l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles. Vous ne devrez rétablir le courant qu'après avoir vérifié le branchement de votre installation.

4

D'une manière générale ne jamais brancher directement votre thermostat sur l'alimentation générale de votre système de chauffage mais sur sa commande.

Votre thermostat fonctionne comme un interrupteur. Il commande un relais électrique intégré ou de raccordement qui a pour but de fermer et d'ouvrir le circuit électrique de votre système de chauffage.

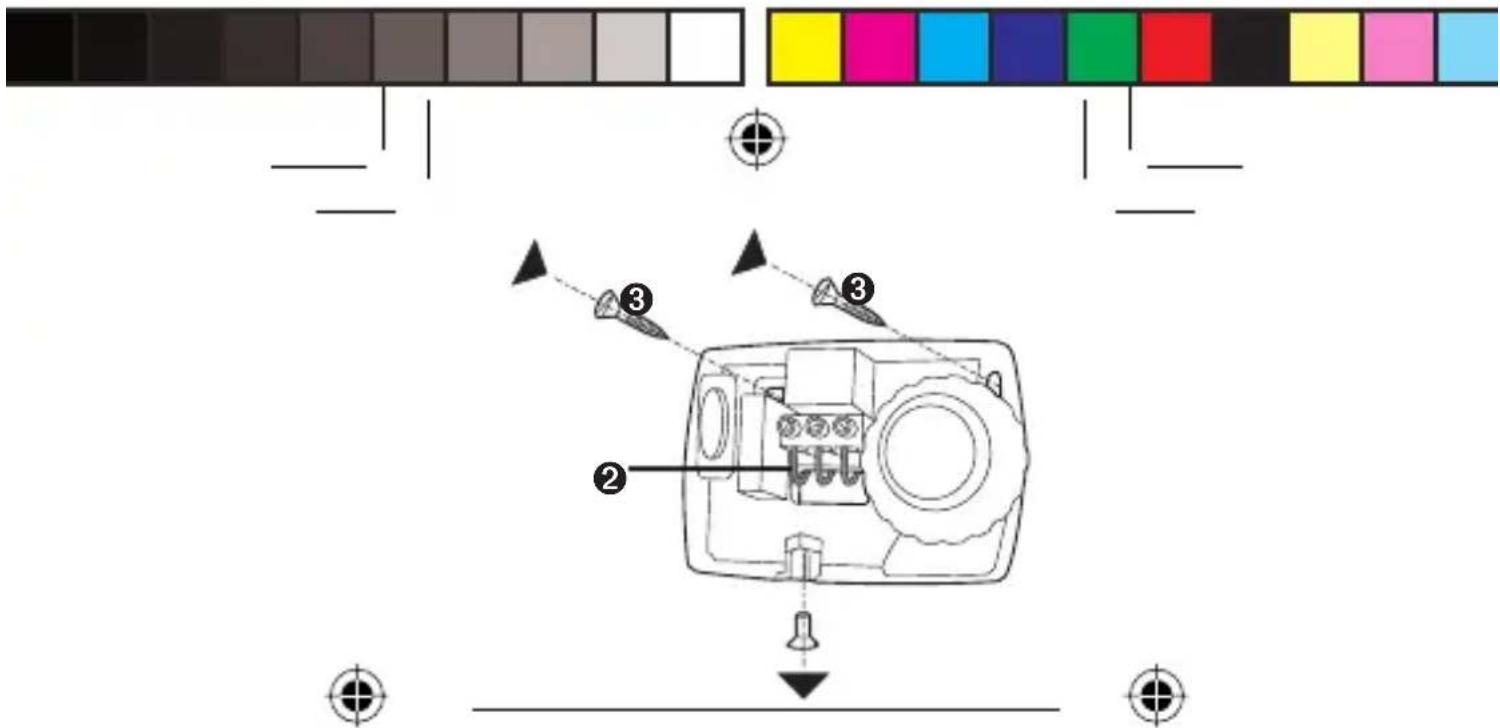

1 Dévissez le capot avant du thermostat
2 Faites passer les fils dans le trou du socle
3 Fixez le thermostat au mur à l'aide de deux vis.

Schéma page suivante

5

0601-NOTER02_TER03-001-04.indd 6

19/01/06 15:17:54

Si vous remplacez votre ancien thermostat électronique à piles

OU Si vous remplacez votre ancien thermostat mécanique

Vous désirez remplacer votre ancien thermostat qui est raccordé à votre chaudière par deux fils.

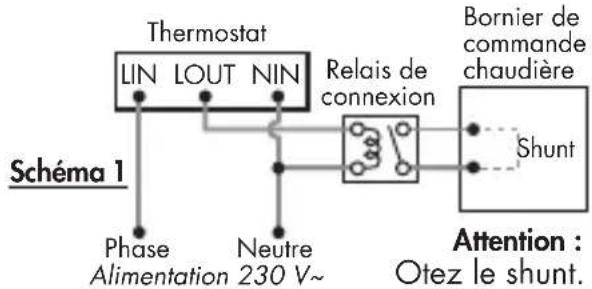

1. Ces 2 fils viennent de la commande de la chaudière. Aucune alimentation n'étant présente, ils sont le plus souvent remplacés par un «shunt», pont de liaison entre eux permettant la marche continue de votre installation. Il faudra donc alimenter le système par l'intermédiaire du thermostat. Procédez selon le schéma 1 en intercalant un relais de connexion entre le thermostat et la commande de chaudière.

7

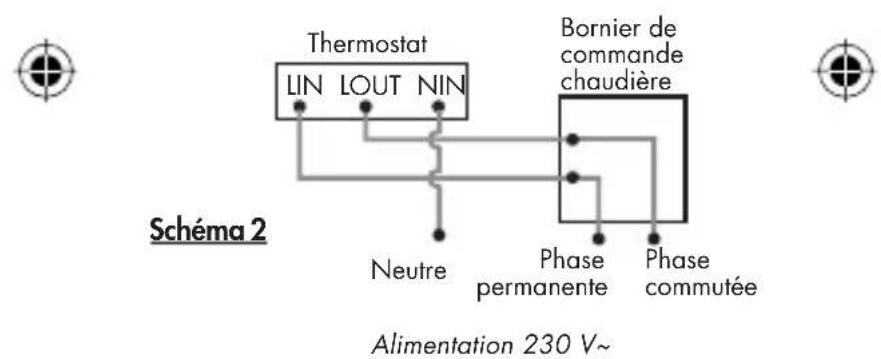

1. Le courant arrive par les 2 fils de la commande de chaudière. Procédez selon le schéma 2. La phase permanente étant reliée à la borne « LIN » et la phase commutée à la borne « LOUT ». Il sera nécessaire d'ajouter un fil du neutre relié à la borne « NIN ».

Si votre radiateur a une puissance supérieure à 1610 Watts il convient de connecter votre thermostat à un relais de puissance intercalé entre votre chauffage et le thermostat (voir schéma B).

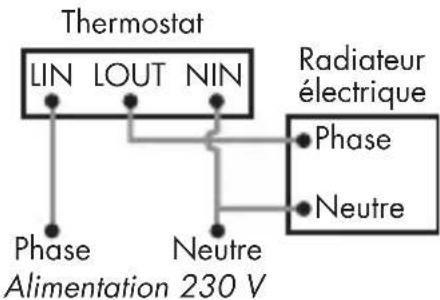

Schéma A : Cablage pour un radiateur de puissance inférieure à 1610W :

tée

9

0601-NOTER02_TER03-001-04.indd 10

19/01/06 15:17:55

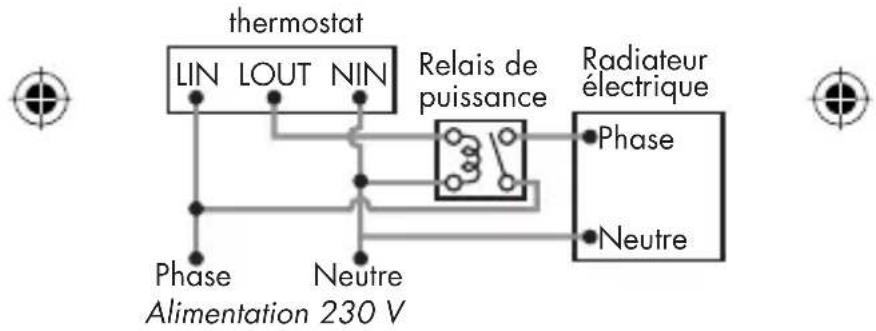

Schéma B : Cablage pour une puissance supérieure à 1610W, alors il est impératif d'insérer entre le thermostat et vos radiateurs un relais de puissance ayant une puissance de sortie supérieure à la somme des puissances de tous vos radiateurs électriques :

NB : Si vous disposez d'un fil pilote ne le connectez pas.

Pour mettre en service votre chauffage, positionnez le bouton Marche/Arrêt sur [ON].

Réglez la température désirée à l'aide de la molette de réglage de 5°C à 30°C. La position 5°C vous garantie une fonction hors gel si le bouton Marche/ Arrêt est en position [ON].

Le voyant rouge s'allumera à chaque mise en route de votre chaudière ou de votre radiateur.

Remarque : Afin d'éviter des déclenchements marche/arrêt trop fréquents le thermostat réagit aux différents changements de températures après une période d'environ 20 secondes.

Pour mettre hors service votre chauffage, positionnez le bouton Marche/Arrêt sur [OFF].

11

0601-NOTER02_TER03-001-04.indd 12

19/01/06 15:17:55

Le thermostat TER03 est équipé d'une touche [ECO] vous permettant de faire baisser la température sélectionnée de 5°C pendant 6 heures à partir de l'appui sur la touche. Cette fonction se répètera automatiquement tous les jours tant que la touche [ECO] sera enfoncée.

Le voyant orange s'allume lorsque la touche [ECO] est enfoncée. Après la durée des 6 heures, la température remonte de 5°C pour restaurer la valeur de consigne indiquée sur la molette. Le voyant jaune passe alors au vert jusqu'au jour suivant. Le voyant rouge, quand à lui, indique la mise en marche et l'arrêt de vos radiateurs.

Exemple :

IMPORTANT : après l'installation, lors de la première mise en marche du thermostat (position [ON]) le voyant rouge clignote 2 fois pour indiquer le bon fonctionnement. Si ce n'est pas le cas couper l'alimentation, vérifier le branchement et reéssayer.

■ CARACTERISTIQUES TECHNIQUES

• Alimentation: 230V\~50Hz
• Réglage de température : 5°C à 30°C
• Pouvoir de coupure : 7(3)A 1610W maxi.
• Températures limites de fonctionnement : 0°C à 40°C.
• Précision de déclenchement : 0.5°C
  • Retard au déclenchement : 20 secondes

14

0601-NOTER02_TER03-001-04.indd 15

19/01/06 15:17:56
