MODE D'EMPLOI TAC 12 CHSAH AIRTON

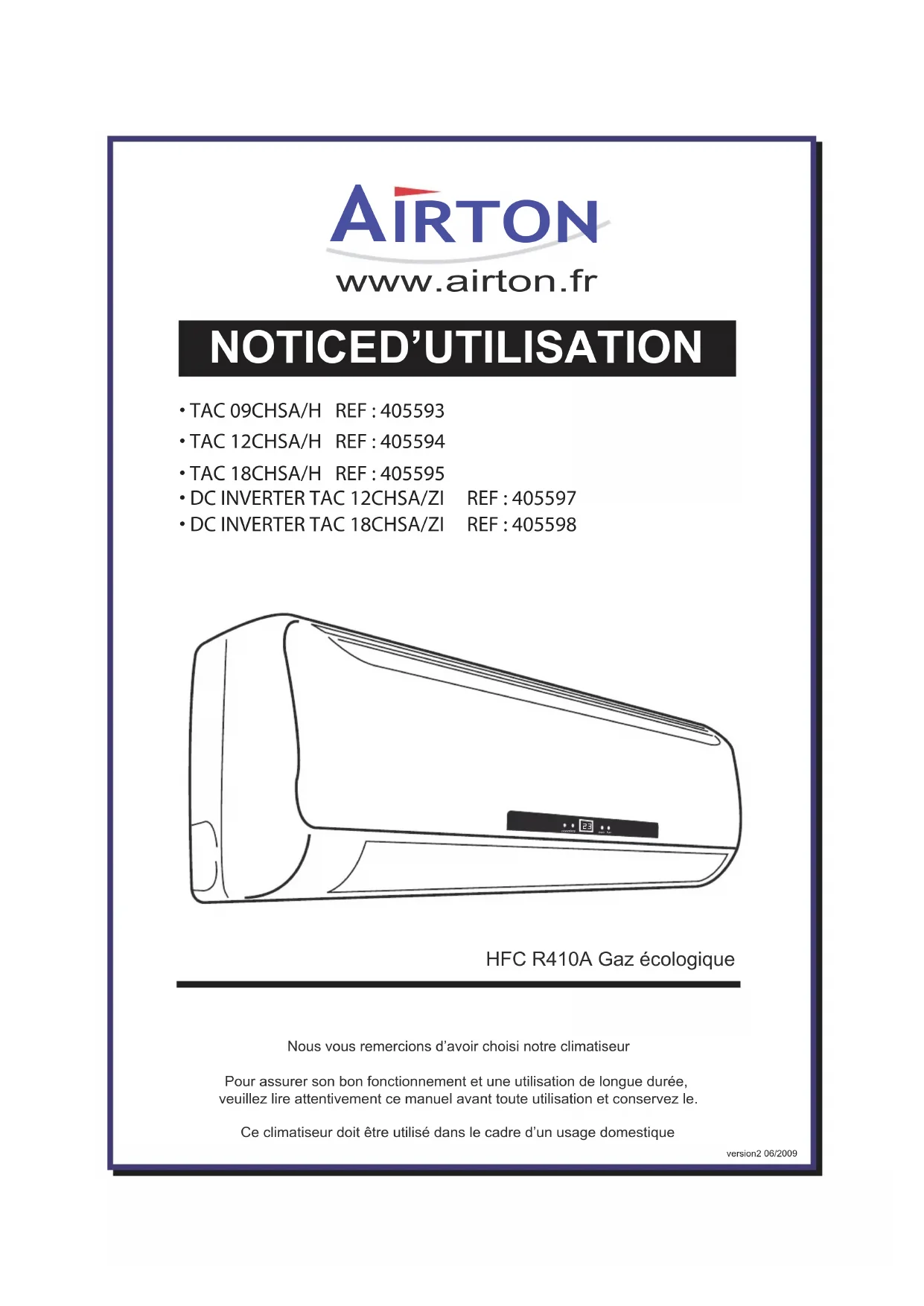

HFC R410A Gaz écologiqueNous vous remercions d’avoir choisi notre climatiseurPour assurer son bon fonctionnement et une utilisation de longue durée, veuillez lire attentivement ce manuel avant toute utilisation et conservez le.Ce climatiseur doit être utilisé dans le cadre d’un usage domestiqueversion2 06/2009• Avant tout, veuillez prendre connaissance des informations mentionnées en page annexe ainsi que des conditions de prise en charge SAV présentées dans votre carnet de garantie. Si l’un de ces deux documents est manquant lors de votre achat, veuillez contacter notre service après vente• Veuillez lire les indications suivantes attentivement et vous assurez de leur compréhension avant de procéder à l’installation de votre climatiseur. Installation = Pose + Mise en service Définition de la pose :Placer et fixer les différents éléments (Unités intérieure & extérieure) et percer le/les murs pour le passage des raccordements frigorifiques & électriques. Positionner les raccordements frigorifiques et câblage électrique SANS FAIRE LES CONNEXIONS. Positionner le tuyau d’évacuation condensat Ce travail peut être effectué par un bricoleur averti qui suit avec rigueur les instructions et consignes mais exige d’avoir un minimum d’outillage, de patience et de force physique.Définition de la mise en service : Vérifier la pose et l’adéquation entre le produit et le site (l’adaptabilité du type de climatiseur avec la pièce à rafraîchir et l’emplacement) procéder au connexion des raccordements frigorifiques et électriques, mise sous tension éléctrique et pression frigorifique, tester l’étanchéité du circuit, tester le produit et expliquer son fonctionnement, vérifier l’écoulement des condensats. NOTIONS IMPORTANTES Veuillez prendre connaissance des garanties et conditions.La mise en service doit être effectuée par un frigoriste/opérateur qualifiéPour une mise en relation avec un opérateur/frigoriste de notre réseau, contactez nous : - sur notre site internet www.airton.fr - Par téléphone au N° INDIGO 0825 074 100 (Coût de l’appel : 0,15 euros/min poste fixe) Vous avez acheté le RACCORDEMENT READYCLIM SIMPLE, RAPIDE ET SECURISE OPTION 1 *Assurez vous que le frigoriste est bien équipé et utilise le matériel adapté (station de récupération de fluide et pompe à vide)Seuls, les opérateurs qualifiés peuvent ôter/déchirer les scéllés placées sur les jonctions des unités intérieure et extérieure pour déconnecter les manchons/adaptateurs Vous avez acheté le RACCORDEMENT STANDARD OPTION 2
- AUCUNE MANIPULATION DE FLUIDE FRIGORIGENE Conforme au Réglement Européen N°842/2006 du 17 mai 2006
- Notice sujette à des modifications et mise à jour selon l'évolution technologique de nos produits et selon la législation / réglementation.N’hésitez pas à vous rendre sur www.airton.fr
- TIRAGE AU VIDE & MANIPULATION DE FLUIDE FRIGORIGENE
RESPONSABILITES ATTENTION Nous déclinons toutes responsabilités concernant
PRESENCE DE PATE A JOINT SUR LES RACCORDS FRIGORIFIQUES un mauvais branchement, une mauvaise connexion des raccords, le pliage ou la détérioration des raccordements frigoriques, des chocs subis à l’installation du produit, une installation non conforme aux réglementations en vigueur (montage, sécurité électrique,…) d’éventuels coûts, services ou sinistres provoqués par un mauvais montage un serrage trop fort écrasant le collier battu et causant une fuite de gaz un fonctionnement peu ecace du climatiseur dû à un mauvais tirage au vide un dénivelé entre unité intérieure et un ité extérieure supérieure à 3 mètres sans piège à huile la présence de corps étrangers dans le circuit frigorique la perte de charge due au dépassement des longueurs des liaisons frigoriques Coupez le courant électrique avant de commencer toute installation. Avant toute installation controller les modèles respectifs de vos unités et vérier leur correspondance Avant tout fonctionnement de votre climatiseur il est impératif de procéder au test de fonctionnement Gardez toujours votre unité extérieure en position verticale durant la manipulation. La pose de l’unité extérieure dans les combles, veranda, ou bien cave est formellement interdite. L’unité extérieure doit être posée sur surface dure et propre ou xer sur un support adapté. Vous devez respecter un dénivelé maximum de 3 mètres entre les éléments à partir du moment ou votre unité extérieure est plus haute que votre unité intérieure. Toute installation électrique sur nos climatiseurs doit être protégée par un disjoncteur diérentiel avec protection thermique.Chaque climatiseur doit posséder sa ligne électrique indépendante Toute modication sur les liaisons demande l’intervention d’un opérateur qualié. Si votre kit de liaison est trop long, ne le coupez pas. Enroulez le délicatement derrière votre unité N’oublier pas de remplir votre carnet de garantie en y apposant les étiquettes pour les references modèles + N° de série
des problèmes dus à une mauvaise inclinaison des tubes d’évacuation ayant provoqué un dégât des eaux la perte de charge due à un mauvais serrage des raccords des liaisons frigoriques la non ouverture des deux vannes ayant engendré le serrage du compresseur. Prenez le temps de bien lire toutes les recommandations décrites dans cette notice. Conservez votre notice précieusement. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Un moyen de déconnexion du réseau d’alimentation électrique ayant une distance d’ouverture des contacts de tous les pôles doit être prévu xe conformément aux règles d’installation et normes.Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualications similaire an d’éviter tout danger.
Les gures dans ce manuel sont basées sur la vue externe d’un modèle standard. Par conséquent la forme peut être diérente de celle du climatiseur que vous avez acheté. Unité Intérieure Unité Extérieure Entrée d’air Plaque frontale Mise en route manuelle Panneau de visualisation Sortie d’air Filtre électrostatique (option) Filtre électrostatique (option) Filtre Télécommande Entrée d’air Flexible de vidange Conduits et électricité. Câble de connexion Sortie d’air Balayage horizontal6 IDENTIFICATION FONCTION BOUTON URGENCE Mise en route manuelle DES PARTIES Façade unité intérieure : Op ration et visualisation Indicateur SommeilIl s'allume durant la mise en valeur de la fonction de sommeil.Indicateur ÉnergieIl s'allune quand l'alimentation en nergie est en marche.Signal RéceptionSignal de réception de la télécommandeIndicateur MinuterieIl s'allume durant la mise en marche de la minuterie.Indicateur MarcheIl est en marche pendant l'opérationLe schéma ci-dessus convient aux séries C, D, E ,F, G, H, J, K, M, N, V, ZI, BD, BE,BF,BH et BJTI ME R R UNS LE E PP O W E Rambiante ou de la temp ratures lectionn .ambiante ou de la temp ratures lectionn e.
Bouton d'urgence ON / OFF POWER SLEEP TIMER RUN Bouton d'urgence Actionner le bouton d’urgence pour commander l’unité lorsque que la télécommande ne fonctionne pas Soulever le panneau pour accéder au bouton d’urgence
1) Si vous appuyer une fois le climatiseur fonctionnera en mode
climatisation par défaut (Froid) 2)Si vous appuyez sur le bouton 2 fois, l’appareil fonctionnera en mode chauage par défaut
3) Pour arrêter l’appareil, tenir enfoncé le bouton jusqu’à entendre
un long bip ON/OFF Bouton d'urgence Circuit imprim achage Panneau avant La forme et la position du bouton d’urgence peuvent varier selon le modèle7
L'apparence, la forme et la position des boutons, les indicateurs et certaines fonctions de la télécommande peuvent varier selon le modèle mais les fonctions demeurent les mêmes. La télécommande émet un signal sonore (bip) pour conrmer la transmission de commande à l’unité No.
TIMER Augmente la température ou le temps de 1 unité Abaisse la température ou le temps de 1 unité Pour démarrer ou arrêter le climatiseur Pour régler la minuterie en mode automatique Pour sélectionner le mode de fonctionnement : sensation / refroidissement / déshumidication/ ventilateur ou chauage. Pour le mode sensation, vous pouvez choisir automatiquement le mode de fonctionnement en fonction du réglage de départ. Pour sélectionner la vitesse du ventilateur de l’unité intérieure : auto/basse/moyenne/haute Pour régler la position du balayage du courant d’air en automatique ou manuelle Pour activer ou arrêter la fonction veille RESET Pour réinitialiser la télécommande Bouton Fonction SLEEPTIMERSWING MODE ON/OFF
Fonction rétroéclairage (éclairage de l’écran / vision de nuit) : Il vous sut d’appuyer sur n’importe quelle touche pendant plus de 5 secondes pour activer cette fonction. Attention, ne diriger pas le signal de la télécommande vers le capteur de signal de l’unité intérieure Visualisation de la transmission Visualisation de la mise en marche de la minuterie Visualisation de la mise en marche de la température Visualisation de la mise en marche du réglage de la température Visualisation de la mise en marche Transmission des signaux à l’unité intérieure
Mise en place des piles - Retirer le couvercle du compartiment à pile en le glissant dans la direction de la èche - Insérer les piles neuves en respectant le sens de la polarité (+) et (-) - Remettre le couvercle en place Utiliser 2 piles de type LRO 3 AAA (1.5V). Ne pas utiliser des piles rechargeables. Lorsque la visualisation des signaux s’aaiblie, remplacer les piles usagées par des neuves du même type. Les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet eet que vous trouverez généralement à l’entrée des supermarchés ou autre point de vente et non dans les déchets ménagès non triès Retirer les piles de la télécommande si vous n’utilisez pas votre climatiseur pendant une longue période Utilisation de la télécommande : - Pointer la télécommande en direction du récepteur du signal de l’unité intérieure. - S'assurer qu'il n'y a pas d’obstacle entre la télécommande et le récepteur de signal de l’unité intérieure - Ne jamais laisser exposé la télécommande au soleil - Le signal porte jusqu’à une distance de 7 mètres sans obstacle Nous vous recommandons de positionner la télécommande dans son support mural Support de télécommande DISP LAY HEA LTH Y3D ON/O FF SW ING FAN TIMER SUP
Mode « AUTOMATIQUE »
1. Sélection automatique du mode, température programmée (voir tableau)
2. Impulsion sur la touche mode jusqu'à l’obtention du sigle ou
3. Validation de cette fonction après 3 minutes d’arrêt du compresseur.
Mode Température programmée Refroidissement 24°C Chauffage 23°C Mode Refroidissement
1. Impulsion sur la touche mode jusqu’à l’obtention du signe
Sélectionnner la température par implusions successives des touches de votre télécommande Sélectionnner la température par implusions successives des touches de votre télécommande Dans ce mode, le ventilateur de l’unité intérieure s’enclenche mais cette dernière ne souera du froid que quelques minutes plus tard. Lorsque la température demandée à la télécommande est atteinte dans votre pièce, le ventilateur de l’unité intérieure continue de tourner. Mode Déshumidication
1. Impulsion sur la touche mode jusqu’à l’obtention du signe
1. Impulsion sur la touche mode jusqu’à l’obtention du signe
2. Impulsion sur la touche « fan » jusqu'à l’obtention de la vitesse de ventilation
désirée Dans ce mode, aucune production de froid ni de chaud. L’unité extérieure ne s’enclenchera pas Mode Chauage
1. Impulsion sur la touche mode jusqu’à l’obtention du signe
3. Programmer 4°C au dessus de la température de la pièce à hauteur de l’unité
intérieure Dans ce mode, le ventilateur de l’unité intérieure ne s’enclenchera que lorsque que l’unité intérieure a du chaud à souer. Lorsque la température demandée à la télécommande est atteinte, l’unité intérieure et extérieure s’arrêtent.
EXPLICATION DES MODES
1) En pointant la télécommande vers l’unité intérieure :
Appuyer sur la touche ON/OFF lorsque l’appareil reçoit le signal, le climatiseur se met en marche
2) Choisisser le mode de fonctionnement (Automatique,froid, chaud, déshumidication, ventilation)
en appyuant successivement sur la touche mode jusqu’à obtenir le mode souhaité
3) Régler la température souhaitée en appuyant sur les èches . La température s’élevera ou d’abaissera
d’1°C. Après que la température ambiante se sera élevée ou abaissée de 2°C, l’indicateur ne changera plus FONCTIONNEMENT TELECOMMANDE Mode d’opération et température sont déterminées par la température intérieure Température intérieure Mode de fonctionnement Température à atteindre < à 20°CChauage (pompe à chaleur), ventilateur (refroidissement seul)23°C20°C ~26°C Déshumidication 18°C> à 26°C Froid 23°C10 Il est préférable de mettre en marche la minuterie lorsque vous sortez le matin pour avoir une température confortable lors de votre retour. Vous pouvez aussi mettre en marche la minuterie la nuit pour un meilleur sommeil (ou enclencher le mode veille) Pour demander le démarrage différé de l’appareil Pour demander l’arrêt différé de l’appareil Mode TIMER - Minuterie - Pour programmer l'heure d’arrêt, l’appareil doit être en marche - Appuyer sur TIMER, régler l’heure en appuyant sur les touches ou jusqu’à ce que s’ache le nombre d’heures souhaitées au bout desquelles votre climatiseur devra s’arrêter Note : - Après la mise en marche de la minuterie, vériez que l’indicateur de minuterie clignote sur l’unité intérieure - Pour annuler la fonction réglée, appuyer sur la touche TIMER une nouvelle fois IMPORTANT Avant de procéder à l’heure de démarrage programmer le mode de fonctionnement à l’aide de la touche MODE et la vitesse du ventilateur touche FAN. Arrêter le climatiseur touche ON/OFF - Pour programmer l'heure de démarrage, l’appareil doit être en arrêt - Appuyer sur TIMER un rond vide s’ache, régler la température en appuyant sur les touches ou , - Appuyer sur TIMER à nouveau pour régler l’heure en appuyant sur les touches ou et ainsi faire acher le nombre d’heures souhaitées au bout desquelles votre climatiseur devra s’enclencher
# Utilisation du climatiseur
1. Faites fonctionner le ventilateur
uniquement pendant 3-4 heures afin de
intérieure. Sélectionnez le mode COOL ou HEAT, puis les températures programmées les plus élevées et activez le ventilateur.
2. Arrêtez le climatiseur, débranchez la fiche
car les poussières accumulées peuvent provoquer un incendie).
3. Enlevez les piles de la télécommande.
1. Nettoyez les filtres et replacez-les dans
2. Ne pas couvrir ou obstruer les entrées et
sorties des unités intérieures et extérieures.
3. Le câble de terre doit être bien fixé.
Insérez les piles et branchez la prise.12 ()%*+"*)*&"'FONCTIONNEMENT NUISANCES SONORES Caractéristiques du dispositif de protection Caractéristiques du mode de CHAUFFAGE Il est possible que le dispositif de sécurité arrêtel'appareil dans les cas suivants : Le dispositif de protection se déclenche dans les cas suivants : Préchauffage Postchauffage : Après la fin du mode chauffage, l'air froid est diffusé par l'unité intérieure deux à cinq minutes plus tard. Dégivrage Si l'appareil est complètement bloqué :
- Appuyer encore une fois sur la touche ON/OFF pour le mettre en marche. Si le timer est annulé, Il faut le programmer à nouveau
- NOTE : En mode Chauffage, les modèles DC INVERTER fonctionnent jusqu'à -15°C
- Installer le climatiseur sur une base qui puisse en supporter le poids, pour rendre son fonctionnement plus silencieux.
- Installer l'unité extérieure dans un endroit où l'air soufflé et le bruit de fonctionnement ne dérangent pas les voisins.
- Ne pas positionner d'objets devant la sortie d'air de l'unité extérieure, ce qui augmenterait le bruit de l'appareil. CHAUFFAGETempérature air extérieur supérieure à 24°CTempérature air extérieur inférieure à -7°CTempérature ambiante supérieure à 27°CTempérature ambiante inférieure à 21°CTempérature ambiante inférieure à 18°CTempérature air extérieur supérieure à 43°CREFROIDISSEMENTDESHUMIDIFICATION **Pour les modèles relatifs à conditions climatiques tropicales(T3), la température maximale est 52 au lieu de 43.Si le climatiseur reste en marche en modeREFROIDISSEMENT ou DÉSHUMIDIFICATION, portes et fenêtresouvertes, et quand l'humidité relative est supérieure a 80 %,des gouttes de condensation se forment près de la sortie d'air.
- En cas d'arrêt et remise en marche immédiate de l'appareil ou de modification du mode pendant le fonctionnement. Il est nécessaire d'attendre 3 minutes.
- Quand on met l'appareil en marche il peut ce produire un retard de 20 secondes avant qu'il ne démarre effectivement. Pendant le démarrage du mode CHAUFFAGE, le flux de l'air est déchargé de l'unité intérieure 2-5 minutes plus tard. Pendant le mode CHAUFFAGE l'appareil dégivre automatiquement pour atteindre de meilleures performances. Cette procédure dure généralement 2-10 minutes. Pendant le dégivrage le ventilateur arrête de fonctionner. Quand le dégivrage est terminé, le climatiseur rétablit automatiquement le mode CHAUFFAGE. Note : Le mode chauffage N'EST PAS disponible sur les climatiseurs modèle froid seul.
qui pourrait diérer de agrée La distance entre l’entrée d’air et le mur doit être supérieure à 300
La distance entre l’entrée d’air et le mur doit être supérieure à 300
La distance entre le sol doit être supérieure à 2000 mm La distance avec le plafond doit être supérieure à 150 mm La distance du mur doit être supérieure à 150 mm La distance du mur doit être supérieure à 150 mm Supérieur à 500mm NOTE : La figure ci-dessus est seulement une représentation simple de l’unité qui pourrait différer de l’apparence extérieure de l’unité que vous aurez achetée L’installation doit être faite conformément aux normes nationales des installations électriques La distance entre la sortie d’air et tout obstacle doit être supérieure 2000m16 INSTALLATION / POSE (utilisez des gants) De l'unité intérieure De l'unité extérieure Installation du raccord d'évacuation et du tuyau flexible d'évacuation NOTE : Pour de meilleures performances, il est fortement conseillé que votre unité extérieure soit abritée de tous éléments extérieurs (vent, humidité, froid, pluie,...) et qu'elle ne soit pas soumise à des températures extérieures inférieures à 0°C.Unité intérieureUnité extérieureHauteur doit être moins de 5mLongueur maximale 12 mètresavec complément de gazUnité intérieureUnité extérieureHauteur doit être inférieur à 3m sinon ilfaut des piège à huileLongueur maximale 12 mètresavec complément de gaz• Dans un endroit pouvant supporter le poids de l'unité et qui n'amplifie pas le bruit et les vibrations pendant le fonctionnement.• La sortie d'air ne doit pas être obstruée par un quelconque obstacle : l'air doit pouvoir circuler dans toute la pièce• Ne pas installer l'appareil près d'une source de chaleur, vapeur ou gaz inflammable• Ne pas installer l'appareil où il sera directement exposé au soleil. Installer l'appareil près d'une source de courant• Un endroit où il est facile de poser les tuyauteries et de percer des trous dans le mur.• Installer l'appareil où il sera facile d'évacuer les eaux condensées• Respecter les distances indiquées entre l'unité et le plafond et le mur voir schéma page précédente.• Un endroit où le filtre à air peut être retiré aisément pour l'entretien.• Installer l'unité et la télécommande à 1 m de distance ou plus du téléviseur, de la radio etc.• Installer l'appareil le plus loin possible de lampes fluorescentes, afin d'éviter des effets nocifs. Choix de l'emplacement :
- Eviter de l'installer sur le bord d'une route où elle pourrait entrer en contact avec des eaux boueuses.• Eviter de l'installer dans un endroit trop venteux et trop poussiéreux• Éviter de l'installer dans des endroits où peuvent se produire des fuites de gaz combustible.• Ne pas installer l'unité extérieure dans des pièces graisseuses, à proximité d'émissions de gaz de vulcanisation.• Dans un endroit où la sortie de l'air n'est pas obstruée.• Laisser l'espace nécessaire pour une bonne circulation d'air.• Respecter les distances indiquées entre l'unité et le mur.• La distance entre l'unité intérieure et l'unité extérieure devrait être de 3 mètres, jusqu'à un maximum de 12 mètres avec charge supplémentaire de réfrigérant.• Choisir un endroit stable et surface plane pour ne pas amplifier le bruit de fonctionnement. si l'unité extérieure est sujet à des vibrations, fixer la à l'aide des cylinbloc(rondelle de caoutchouc)• Dans le respect des réglements de co-propriété et les règles de bon voisinage.• Dans un endroit où le débit d'air et le bruit ne dérangeront pas les voisinsLe condensat s'écoule de l'unité extérieure quand l'appareil fonctionne en mode chauffage.Pour ne pas déranger les voisins et respecter l'environnement, installer un raccord d'évacuation et un tuyau flexible d'évacuation pour canaliser les eaux de condensationIl suffit d'installer le raccord d'évacuation et la rondelle de caoutchouc sur le chassis de l'unité extérieure, puis y raccorder le tuyau flexible d'évacuation (voir schéma ci-contre)Tuyau flexibled'évacuationRaccordd'évacuationINSTALLATION / POSE (utilisez des gants)
Fixer la ligne à cet endroitDérivations de la ligne à partir de cet endroitPlaque de xationFil à plombTrous pour xation Int rieur Ext rieur Manchon avec trou au mur (tuyau rigide de polythène fourni par l’utilisateur) 5 mm (Inclinaison vers le bas)
Direction des tuyauxGaineSegment en plastiqueRetirer le segment en plastique le long de la gaine
1. Installation de la plaque de montage :
Choisissez l'endroit où installer la plaque de fixation en fonction de l'emplacement de l'unité intérieure et du sens des tuyauteries. Mettre la plaque de montage horizontalement à l'aide d'une règle ou d'un fil à plomb. Percez des trous de 32mm de profondeur dans le mur pour fixer la plaque. Mettre les chevilles dans les trous, fixer la plaque de montage avec des vis autoradeuses. Assurez-vous que la plaque de montage est bien fixée. Percez un trou pour la tuyauterie. Choisir un point de repère sur la plaque de montage lorsque celle-ci est encore fixée à l'unité intérieure. Mesurez la distance entre le point de repère et le milieu de la liaison frigorifique. Retirez la plaque de montage et reportez le point de repère de l'autre côté. Vous pouvez maintenant fixer votre plaque de montage sur le mur. Vous pouvez maintenant forer le mur (trou de 65mm de diamètre) dont le centre de ce trou sera la distance entre le point de repère et le milieu de la liaison frigorifique. Pas plus de point de fixations que ceux préconisés.. Note : La forme de votre plaque de fixation est peut-être différente de la plaque représentée ci-dessus, mais la méthode pour l'installer est la même
2. Effectuer un trou pour la tuyauterie
3. Installation des tuyauteries de l'unité intérieure
- Choisir la position où sera pratiqué le trou pour la tuyauterie, en fonction de l'emplacement de la plaque de fixation.
- Pratique un trou dans le mur. Le trou doit être incliné vers le bas et se diriger vers l'extérieur.
- Installer un manchon à travers le trou dans le mur et faire en sorte qu'il reste propre.
- Positionner la tuyauterie (pour liquides et gaz) en la faisant passer à travers le trou dans le mur de l'extérieur, ou la monter de l'intérieur après avoir terminé la pose des tuyaux et le raccordement des câbles, afin de pouvoir la raccorder à l'unité extérieure.
- Retirer ou non le segment en plastique, en fonction de la direction de la tuyauterie. Note : Quand on fixe le tuyau le long de la direction 1, 2 ou 4,retirer le segment en plastique de la base de l'unitéintérieure. Jamais vers le haut7
NE NECESSITE AUCUN TIRAGE AU VIDE, NI MANIPULATION DE FLUIDE FRIGORIGÈNE Parfaitement SÉCURISÉ et FIABLE, toutefois la mise en service doit être réalisée par un opérateur qualifié
Conforme au Réglement N°842/2006 du PARLEMENT EUROPEEN et du CONSEIL du 17 Mai 2006 Se reporter à la notice d’installation dans le carton du raccordement rapideCapacité Btu/hCâble d’alimentation Type Zone à section croisée normale7K, 9KH05VV -F 1.5mm2x31.5mm2x312K H05VV -F 2.5mm2x318K H05VV -F 2.5mm2x3 Note : Les câbles ci-dessus seront approuvés par HAR ou SAA.
Raccordement du cablage électrique des unités Raccordement :
1) Retirer le cache (fig a) de l’unité extérieure
2) Raccorder le câblage électrique de l’unité
intérieure à celui de l’unité extérieure (fig b)
3) Attention : Repositionner le cache de l’unité
extérieure en ayant préalablement placé les connecteurs à l’intérieur afin de se protéger des intempéries 4)Veillez à ce que le cache soit bien fixé Le câblage électrique est équipé de connecteurs rapides (mâle et femelle) à ses extrémités permettant une connexion rapide (sans vis), et sécurisé entre les 2 unités. Spécifications du câble Rappel : si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger
NOTE : ISOLATION THERMIQUE DES JOINTS TUYAUTERIESCalorifuger les joints des tuyauteries et les recouvrir avec un ruban vinyleIsolation thermique des tuyauteries :A. Positionner les exibles d’évacuation sous la tuyauterie. B. Isolant : mousse de polythène d’une épaisseur de plus de 6mmLe tuyau d’évacuation doit être orienté vers le bas pour facilité le ux. Ne pas plier le tuyau d’évacuation, s’assurer qu’il ne présente pas de bosses, qu’il n’est pas tordu et ne pas immerger le bout dans l’eau Si un tuyau de rallonge est raccordé au tuyau d’évacuation, s’assurer que celui-ci est calorifugé si on le fait passer dans l’unité intérieure Si la tuyauterie se dirige vers la droite, la tuyauterie, le câble d’alimentation et le tube d’évacuation doivent être munis d’une isolation thermique et xés à l’arrière de l’unité avec un raccord pour tuyauxRecouvrir de ruban vinyleCâble d’alimentationGrand tuyauTube avec isolation thermiquePetit tuyauCâble d’alimentation pour pompe à chaleurCâble de dégivrage(pour pompe à chaleur)Tuyau exible d’évacuation (fourni par l'utilisateur) drain hose large pipe grand tuyau petit tuyau tuyau d’évac uation small pipe Base Raccordementdu tuyauIntroduire àcet endroitRaccord tuyauFixer à cet endroitBase Base A. Introduire le raccord du tuyau dans le logementB. Appuyer pour xer le raccord du tuyau sur la baseMettre votre installation sous tension Brancher le câble d’alimentation de l’unité intérieure à la prise de courant. Vériez si les touches de la télécommande fonctionnent correctement. Vériez si le réglage de la température et de la minuterie fonctionne. Vériez si les sorties d’air et orientations de courant d’air fonctionnent bien. Vériez si vous entendez des bruits ou apercevez des vibrations anormales pendant le fonctionnement.
Votre climatiseur doit être branché sur une ligne d’alimentation indépendante munie d’un disjoncteur 20A et d’un dijoncteur dierentiel avec protection thermique 30mA installé selon les normes et la réglementation en vigueur Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. La prise de courant doit être parfaitement accessible même après l’installation pour la débrancher en cas de besoin NOTE : Ne pas laisser d’air entrer dans le système et ne pas décharger le gaz lorsque le climatiseur est en fonction. L e type du fusible utilisé sur les cartes électroniques pour les modèles 7K, 9K et 12K e st de 50T avec la valeur nominale de 3,15A, classeT, 250V max. Pour les modèles 18K, 22K, 24K et 30K, il est de 3, 15A, T, 250V. Le fusible pour le climatiseur est à fournir par l’utilisateur en fonction de la puissance d’entrée maximum du courant ou en utilisant le dispositif de protection. V ous pouvez installer des liaisons frigoriques sur une longueur maximale de 12m et hauteur maximale de dénivelé de 3m, au delà prévoir des pièges à l’huile. Vous devez faire procéde r à une recharge de gaz de l’ordre de 20g par mètre à partir de 5m. Veuillez ne pas placer d’objets précieux et électriques (TV, chauage...etc) sous les unités après installation (risque goutte d’eau)
Test du fonctionnement ATTENTIONL’APPAREIL
Mon climatiseur fait -il du chaud ? Tous les climatiseurs de notre gamme sont réversibles. Ils produisent
chaud et du froid. L’unité intérieure contient - elle du gaz ?oui, une charge minime qui lors de la mise en service standard doitêtre récupérée par un frigoriste ou opérateur qualié à l’aide d’une station de récupération Est -ce que je peux brancher une unité intérieure et une unité extérieure qui ne sont pas de la même puissance ? Il est absolument interdit et impossible de brancher une unité intérieure et une unité extérieure qui ne sont pas de puissances égales.Le sigle chauage ne s’ache pas sur ma télécommande? Il s’agit d’une erreur de programmation de votre télécommande. Retirer les piles et remettez les en place. Deux sigles doivent clignoter sur votre télécommande. N’appuyez sur aucun bouton pendant le clignotement. Le chauage se programmera automatiquement. Vous pouvez ensuite rallumer votre télécommande et vous constaterez que le sigle du chauage (petit soleil) apparaîtra sur votre télécomm ande.En mode chauage, la ventilation de l’unité intérieure se coupe dès ma demande? Cela est tout à fait normal. En mode froid, la ventilation de l’unité intérieure tourne immédiatement et vous soue ensuite du froid. Par contre, dès que vous demandez du chauage, la ventilation de l’unité intérieure s’enclenche seulement lorsque l’unité intérieure a du chaud à vous souer.J’ai de l’eau qui coule sous l’unité extérieure en abondance aussi bien en mode froid qu’en mode chauage. C’est un phénomène normal. La production de condensat fait partie du bon fonctionnement de votre appareil. Lorsque vous demandez du froid, l’unité intérieure et extérieure produisent des condensats. En mode chauage, l’unité extérieure seulement en produit. Nous vous conseillons de placer le raccord noir fourni ainsi que le tube d’évacuation pour diriger les condensats.Quelles diérences y a- t-il entre un climatiseur réversible et un climatiseur Inverter? Un climatiseur Inverter peut fonctionner jusqu’à des températures extérieures allant jusqu’à -15°C (alors qu’un climatiseur réversible normal s’arrête à -7°C). De plus, un climatiseur Inverter consomme beaucoup moins d’électricité qu’un climatiseur standard (ceci du à la régulation exercée par le compresseur).Le dos de mon unité extérieure givre anormalement. Comment dois-je faire? Cela peut indiquer un problème avec la sonde de dégivrage située dans votre unité extérieure. Nous vous recommandons fortement de faire un caisson autour de l’unité extérieure (en respectant évidemment les distances préconisées dans la notice) pour éviter que l’humidité, le froid, le vent … entrent en contact avec l’échangeur thermique de l’unité extérieure. LA POSE Est -ce que je peux installer mon climatiseur moi -même ? Rappel : L’installation = Pose + Mise en service La pose peut être eectuée par un bricoleur averti. La mise en service doit être eectuées par un opérateur qualié Mon chauagiste ou mon électricien peut- il mettre en service mon climatiseur ? Seul un FRIGORISTE ou un opérateur qualié peut installer ou mettre en service votre climatiseur Puis-je faire sortir les raccordements frigoriques de l’unité intérieure vers le haut, lorsque je regarde l’unité intérieure de face ? Est-ce je peux placer mon unité extérieure dans des combles, dans un garage ou dans mon grenier ? Il est absolument déconseillé de placer votre unité extérieure ailleurs qu’à l’extérieur Vous pouvez faire sortir les raccordements frigoriques vers la gauche, vers la droite, vers le bas ou tout droit. Vous ne pouvez pas faire sortir les liaisons frigoriques vers le haut car cela endommagerait le tube de l’échangeur de l’unité intérieure. ENTRETIEN Est-ce que je peux faire unerecharge de gaz moi même ? Vous ne pouvez pas procéder à des recharges de gaz vous mêmes. Seuls les frigoristes et opérateurs qualiés sont habilités à acheter et à manipuler le gaz . Possédez vous des installateurs sur la France entière pour procéder à l’installation de mon climatiseur ? Nous disposons d’un réseau national d’installateur dépanneur couvrant toute la France.Mise en relation automatique sur www.e-prestations .fr Au bout de combien de temps dois je faire faire une recharge de gaz ? Nous vous conseillons de souscrire un contrat d’entretien pour eectuer un contrôle annuel de votre climatiseur.
Ci-dessous les questions qui reviennent le plus souvent sur nos climatiseurs avant ou après l’achat et les réponses qui s’y rapportent.RECYCLAGE Tout consommateur doit se responsabiliser concernant les changements rapides qui interviennent sur l’environnement et la couche d’ozone. Deux principales directives européennes ont été transposées dans le Droit Français pour réagir face aux importantes modications intervenues sur notre environnement. La première de ces directives a pour but de valoriser et d’éliminer les piles et les accumulateurs usagés contenant
s matières dangereuses. L’élimination comprend ces diérentes options : le ramassage, le tri, le transport, le traitement des déchets, le stockage, le dépôt dans ou sur le sol et les opérations de transformation nécessaires à leur réutilisation. La valorisation inclus le recyclage, le réemploi, la récupération ou l’utilisation des déchets comme source d’énergie. La seconde directive a pour objectif prioritaire la prévention en ce qui c oncerne les déchets d’équipements électriques et électroniques, leur réutilisation, leur recyclage et les autres formes de valorisation de ces déchets, de manière à réduire la quantité de déchets à éliminer. Elle vise aussi à améliorer les performances environnementales de tous les opérateurs concernés au cours du cycle de vie des équipements électriques et électroniques tels que les producteurs, les distributeurs et les c onsommateurs. Ces deux directives ont en commun la préservation, la protection et l’amélioration de la qualité de l’environnement, la protection de la santé de l’homme et l’utilisation prudente et rationnelle des ressources naturelles. Nous vous demandons donc de bien vouloir prendre en compte les éléments suivants.
piles Selon la directive n° 91/157/CEE du 18 mars 1991, relative aux piles contenant certaines matières dangereuses, les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet eet que vous trouverez généralement à l’entrée des supermarchés et autre point de vente et non dans les déchets ménagés non triés.
Selon la directive n° 2002/96/CEE du 27 janvier 2003, relative aux déchets d’équipement s électriques et électroniques (DEEE), nous vous demandons de ne pas jeter votre climatiseur avec les déc hets municipaux non triés. En raison de la présence de gaz réfrigérant (R407C ou R410A) dans votre climatiseur, cela pourrait avoir des eets potentiels sur l’environnement et sur la santé humaine s’il n’est pas trié et détruit correctement. Lorsque vous apercevrez le symbole ci-dessous sur l’emballage de n’importe quel produit que vous achèterez à l’avenir, souvenez-vous des informations spéciées sur le document d’accompagnemen t «Recyclage». Le symbole ci-dessous indique que le produit ou l’emballage est recyclable mais rien n’indique que le produit ou l’emballage est recyclé. Ces deux directives sont basées sur le principe du « pollueur – payeur ». Toutes personnes dérogeant à ces directives devront assumer les sanctions applicables prévues.
Les climatiseurs Airton contiennent des gaz HFC R410A (HFC32&HFC125) à effet de serre fluorés relevant du protocole de Kyoto Le HFC R410A est un gaz dit ”Ecologique” car sans chlore ( remplace le R22) respectueux de la couche d’ozone. Vous trouverez sur chaque système hermétique scéllé de votre climatiseur une étiquette indiquant la charge de gaz et sa nature. Toute intervention sur les jonctions scéllées des unités intérieure et extérieure doit être faite dans les régles de l’art par un opérateur qualifié et avec le matériel adéquate (station de récupération et pompe à vide)
