Caractéristiques	Détails
Type d'appareil	Climatiseur monobloc
Capacité de refroidissement	12000 BTU/h
Classe énergétique	A
Niveau sonore	55 dB(A)
Dimensions (L x P x H)	75 x 45 x 30 cm
Poids	30 kg
Fonctionnalités supplémentaires	Déshumidification, télécommande
Installation	Monobloc, nécessitant une évacuation de l'air chaud
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - HSU 12 RHE03R2 AIRTON

Comment régler la température de l'AIRTON HSU 12 RHE03R2 ?

Utilisez la télécommande fournie pour ajuster la température en appuyant sur les boutons '+' et '-' jusqu'à atteindre la température souhaitée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas faibles.

Pourquoi l'air conditionné ne refroidit-il pas correctement ?

Cela peut être dû à un filtre à air obstrué. Nettoyez ou remplacez le filtre. Vérifiez également que les fenêtres et les portes sont bien fermées pour éviter les pertes de froid.

Comment nettoyer le filtre de l'AIRTON HSU 12 RHE03R2 ?

Retirez le filtre situé à l'avant de l'unité intérieure, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'unité émet-elle des bruits étranges pendant son fonctionnement, que faire ?

Des bruits peuvent indiquer un objet coincé dans le ventilateur ou un problème interne. Vérifiez l'unité pour tout objet étranger ou contactez un professionnel si le problème persiste.

L'AIRTON HSU 12 RHE03R2 peut-il être utilisé en mode chauffage ?

Oui, ce modèle est réversible et peut être utilisé en mode chauffage. Sélectionnez simplement le mode approprié sur la télécommande.

Comment éviter la formation de givre sur l'unité ?

Assurez-vous que le filtre est propre et que l'unité est correctement dimensionnée pour la pièce. Si le givre persiste, vérifiez la pression du réfrigérant et contactez un technicien.

Quel est le niveau sonore de l'AIRTON HSU 12 RHE03R2 ?

Le niveau sonore en mode silencieux est d'environ 26 dB, ce qui le rend très silencieux et adapté pour une utilisation dans les chambres.

Comment régler la vitesse du ventilateur ?

Vous pouvez régler la vitesse du ventilateur en appuyant sur le bouton 'Ventilateur' sur la télécommande, permettant de choisir entre plusieurs niveaux de vitesse.

Est-ce que l'AIRTON HSU 12 RHE03R2 a une fonction de timer ?

Oui, vous pouvez programmer l'appareil pour qu'il s'allume ou s'éteigne automatiquement à des heures spécifiques en utilisant la fonction timer sur la télécommande.

MODE D'EMPLOI HSU 12 RHE03R2 AIRTON

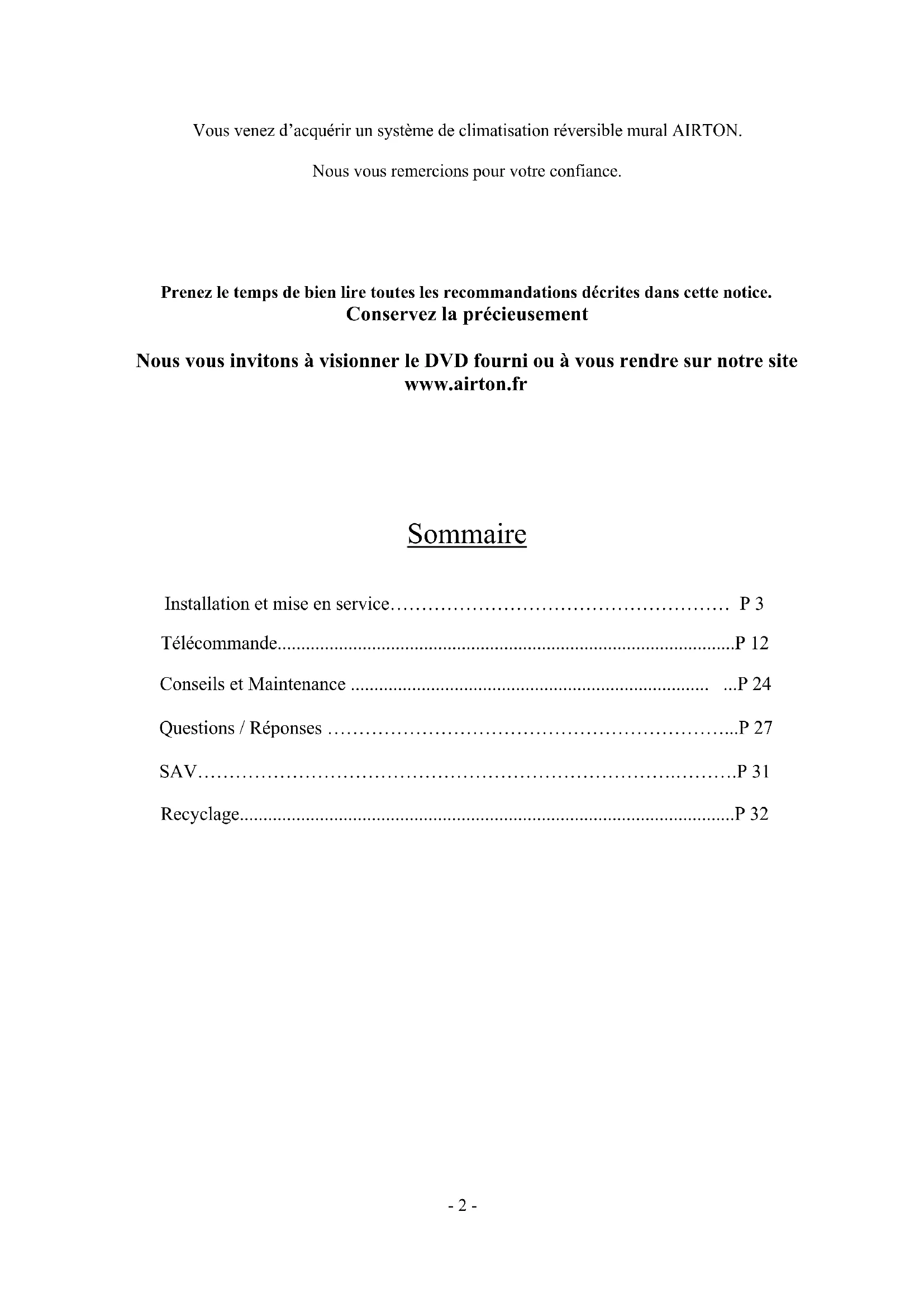

Vous venez d'acquérir un système de climatisation réversible mural AIRTON.

Nous vous remercions pour votre confiance.

Sommaire

Installation et mise en service. P 3

Télécommande. p 12

Conseils et maintenance. p 24

Avant tout, veuillez prendre connaissance des informations mentionnées en page annexe ainsi que des conditions de prise en charge SAV présentées dans votre carnet de garantie. Si l'un de ces deux documents est manquant lors de votre achat, veuillez contacter notre service après-vente.

• Veuillez lire les indications suivantes attentivement et vous assurer de leur compréhension avant de procéder à l'installation de votre climatiseur.
• Si les câbles électriques sont défectueux, ils doivent être impérativement remplacés par le fabricant ou un professionnel.

Ordre d'installation

• Choix de l'emplacement Raccordement des câbles électriques à l'unité intérieure.
• Pose du climatiseur
• Raccordement des liaisons frigorifiques et des câbles électriques à l'unité extérieure.
• Purge de l'air contenue dans les liaisons frigorifiques
• Mise en route

Positionnement de l'installation et choix de l'emplacement

Scheme 1

Unité intérieure

Éloigner la de toute source de chaleur et lieux humides.

La pose doit se faire sur un support stable et résistant d'une très faible résonance pour limiter les risques de vibrations. Ne pas installer proche d'une porte et dans les couloirs. S'assurer du respect des distances minimales signalées sur le schéma 1 (plafond, murs, meubles, etc.). S'assurer que le tuyau d'évacuation des condensas ne soit pas obstrué et que le tuyau partant de l'unité intérieure vers l'unité extérieure passant par l'orifice mural soit toujours en légère pente vers l'extérieur (pente de 10%).

Unité extérieure

Dans le cas où vous utilisez un caisson pour protéger votre unité extérieure des intempéries et du soleil, assurez-vous qu'aucun obstacle n’empêche la bonne circulation de l'air. N’entreposez ni plantes ni animaux près de votre installation. Le rejet d'air chaud ou froid peut nuire. Respecter les distances minimales indiquées sur le schéma 1. Éloignez votre climatiseur des sources de chaleur et de toutes sources inflammables. L'unité doit être installée sur une surface plane, solide, sécurisée et surélevée par rapport au sol. Pensez à utiliser les supports en caoutchouc fournis pour limiter le bruit causé par les vibrations.

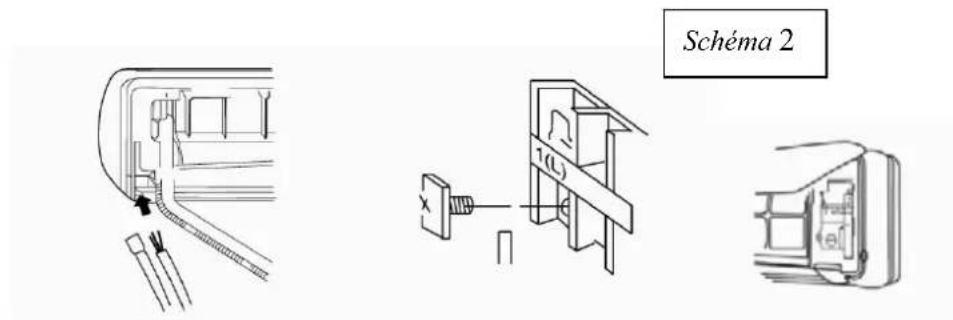

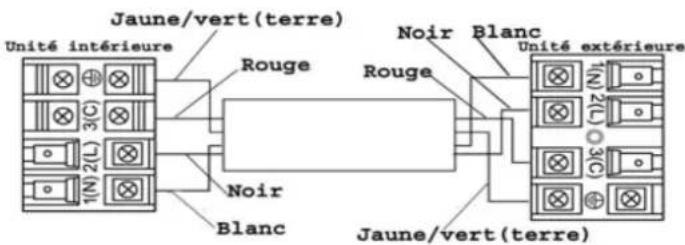

Raccordement des câbles électriques à l'unité intérieure.

1. Dévisser la trappe d'accès au bornier électrique.
2. Faire passer les câbles électriques par le dos de l'unité intérieure. Schéma 2
3. Présenter les câbles face au bornier face avant.
4. Desserrer les vis et introduire le câble en respectant le schéma 3. (Une inversion des fils pourrait endommager le climatiseur et présenter un danger! Soyez vigilant.)
5. Serrer suffisamment les vis afin que les câbles ne puissent pas se désengager.
6. Fixer les câbles dans le système d'arrêt de traction.

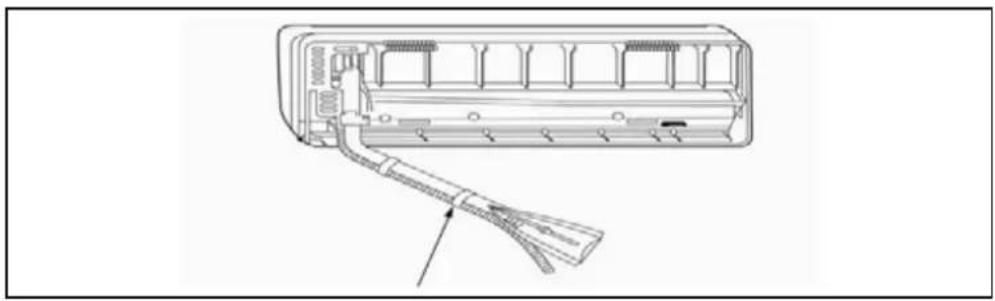

Pose de l'unité intérieure

1. Enlever le support mural de fixation qui se trouve au dos de l'unité intérieure.
2. Positionner avec précautions les liaisons frigorifiques partant de l'unite interieure à angle droit par rapport à cette-ci. (Manipuler les liaisons en maintenant la base pour ne pas exercer d'effet de levier sur les soudures)
3. Isoler les liaisons frigorifiques avec la bande isolante fournie. Vous pouvez également utiliser la bande pour solidariser l'ensemble des liaisons électriques frigorifiques et le tuyau d'évacuation des condensas, mais dans ce cas assurez-vous qu'il se trouve toujours en dessous des autres liaisons.

1. Replacer la plaque de montage sur l'unité intérieure. Avant de percer le trou, déterminez de quel côté e le cas où les liaisons sortent tout droit (installation dos à dos), cependant pour les autres cas de figure, le principe reste le même ainsi que les consignes à respecter.
2. Fixation de l'unité intérieure.

Munissez-vous d'un feutre et d'un mètre.

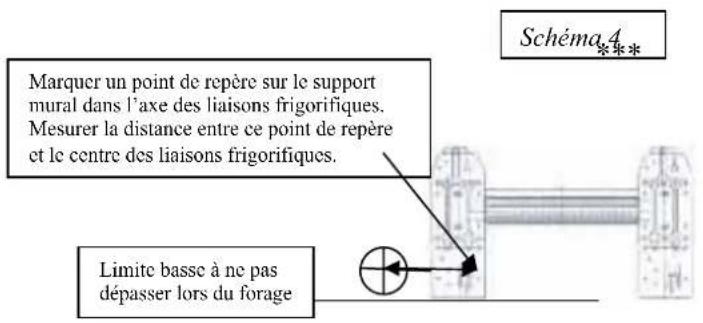

• A l'aide du feutre faire un point de repère sur le centre du support mural côté liaisons.
• À partir de ce point de repère, mesurer la distance jusqu'au milieu de la canalisation frigorifique. Schéma 4

• Reportez ce point sur l'autre face du support mural de façon symétrique.
• Avec l'aide du niveau placer le support mural sur votre mur (respecter les distances minimales préconisées).
• Effectuer des repères sur la cloison. Percer votre cloison.
• Mettre en place le support et le fixer. Vous pouvez utiliser les quatre vis et chevilles fournies après vérification de leur compatibilité avec les matérieliaux de votre mur. Vérifier l'aplomb du support à l'aide du niveau.

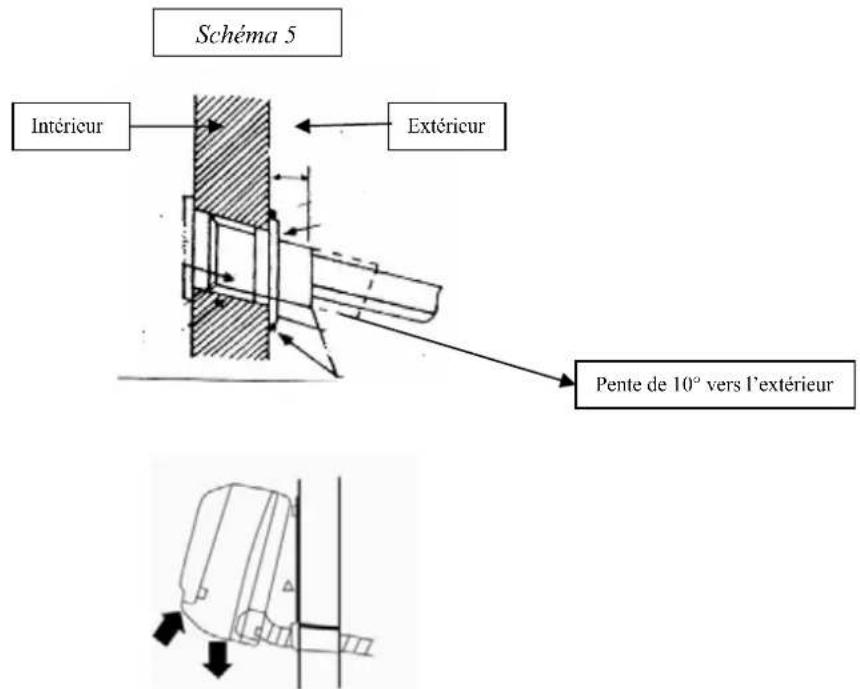

• Perçage de la cloison pour le passage des liaisons.
• A partir du point reporté sur l'autre face du support, mesurer la distance prise précédemment, la reporter sur le mur. Elle déterminé l'axe du trou que vous allez doivent voir percer.

À l'aide du niveau, déterminez la limite à ne pas dépasser. - Percer un trou de diamètre 70mm de façon à obtenir une inclinaison d'au moins vers le bas et l'extérieur afin de permettre l'évacuation des condensas. Voir Schéma 5. Faire passer l'ensemble des liaisons par le trou effectué. Voir Schéma 5. - Mettre en place votre unité intérieure.

Positionnez l'unité intérieure sur sa plaque de montage, assurez-vous de :

• Son centrage. Sa fixation.

Attention

L'unité intérieure ne doit pas être raccordée tout de suite au secteur.

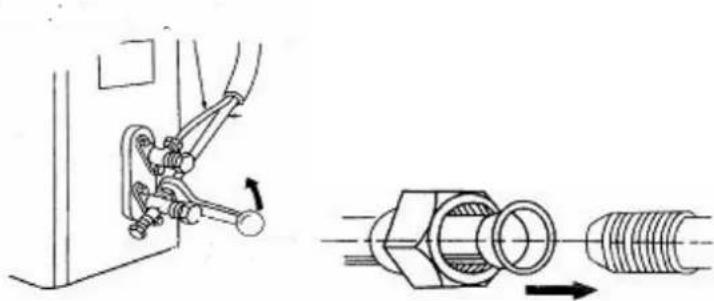

Raccordement des liaisons frigorifiques.

1. Dérouler l'ensemble des liaisons frigorifiques avec précautions.
2. Dévisser les écrous aux extrémités des raccords frigorifiques ainsi que les écrous qui obturent les liaisons frigorifiques qui partent de leur unité intérieure.
3. Présenter le raccord frigorifique bien dans l'axe du pas de vis puis serrer à la main au maximum. Répéter cette opération pour les autres raccords à l'unité intérieure et extérieure.
4. À l'aide de 2 clés à molette, serrez les écrous frigorifiques en prenant garde de ne pas endommager le filetage jusqu'à obtenir une étanchéité parfaite. (L'utilisation d'une clé dynamométrique est recommandée, les forces de serrage vous sont communiquées dans le tableau 1.)

Tableau 1.

Diamètre et longueur des liaisons frigorifiques MODELE HSU-12 HSB03/R2 REF 403714 4 mètres	Force de serrage (nm)
Liquide: ¼” 18
Gaz: ½” 55

1. Répéter la procédure 4 pour les autres raccordements.

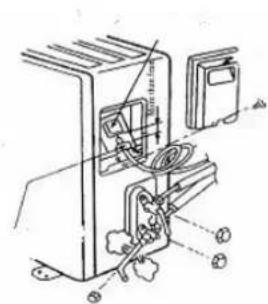

Raccordement des câbles électriques à l'unité extérieure.

1. Retirer la vis du couvercle de protection de l'unité extérieur pour accéder au bornier.
2. Procéder au raccordement des câbles électriques en respectant les couleurs. Voir schéma 6
3. Visser la broche d'arrêt de traction des câbles électriques.
4. Remettre en place le couvercle de protection des câbles électriques.

Scheme 6

Purge

L'humidité dans le système de réfrigération peut endommager votre climatiseur. Respectez bien ce qui va suivre.

ATTENTION : POUR LES ETAPES SUIVANTES, PORT DE GANTS OBLIGATOIRE

1. À l'aide de la clé Allen, ouvrez la vanne du tuyau au diamètre le plus petit (liquide) 14 de tour pendant 3 secondes puis refermez. Attention à bien respecter 3 secondes!
2. Appuyez sur la vanne du tuyau au diamètre le plus gros (gaz) jusqu'à chute de pression (environ 9 secondes)

Répétez les opérations 1 et 2 une fois.

Ouvrez complètement les deux vannes, pour la mise sous pression du système.

Replacez les écrous de protection sur les vannes.

Attention :

Cette procédure de purge est valable pour la longueur des liaisons frigorifiques de 4M fournies avec votre climatiseur. Pour une longueur supérieure, vous devez contacter un professionnel afin que celui-ci effectue un tirage à vide et une recharge de gaz. Demander votre devis sur www.airton.fr

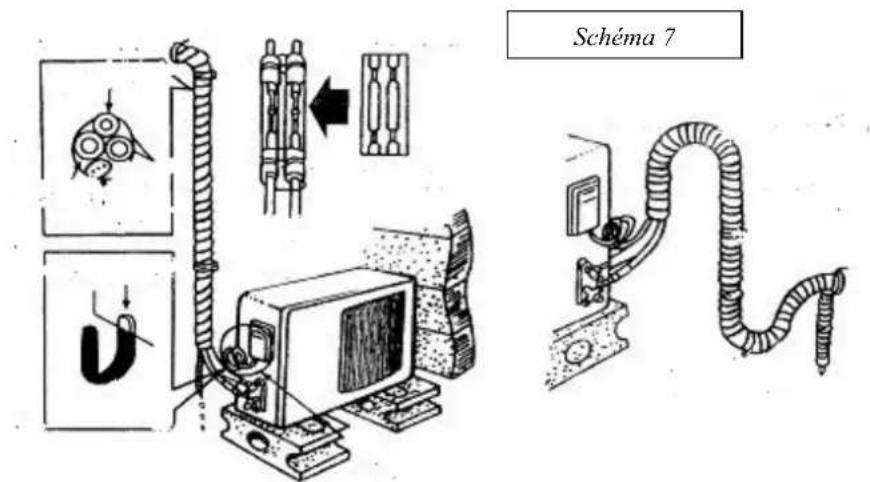

Isolation des tuyaux

• Isoler toute la longueur des liaisons frigorifiques avec le ruban isolant fourni. Voir schéma 7
• Couvrir les connexions avec le ruban isolant fourni. Assurez-vous que le tube d'évacuation des condensas soit toujours en pente.
• Vous pouvez vous procurer des gousses pour recouvrir l'ensemble de vos liaisons dans tous les points de vente distribuant AIRTON.

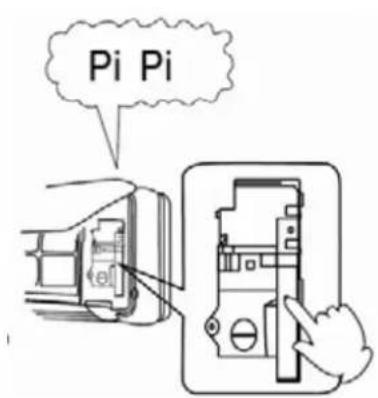

Test du climatiseur

Assurez-vous que les câbles électriques et les liaisons frigorifiques soient correctement connectés. Assurez-vous que la vanne de liquide et la vanne de gaz aient été complètement ouvertes. - Vérifiez l'étanchéité de votre installation à l'aide d'eau savonneuse, à appliquer sur les raccords que vous avez effectués.

1. Connexion du câble d'alimentation

• Connecter le câble d'alimentation sur une ligne indépendante préalablement installée et reliée à votre tableau électrique protégée par un disjoncteur différentiel 30mA.
• Préparer votre télécommande.
• Démarrer votre climatisation en mode refroidissement pendant 30 minutes ou plus. Il peut s'écouler plusieurs minutes avant la restitution d'air froid.

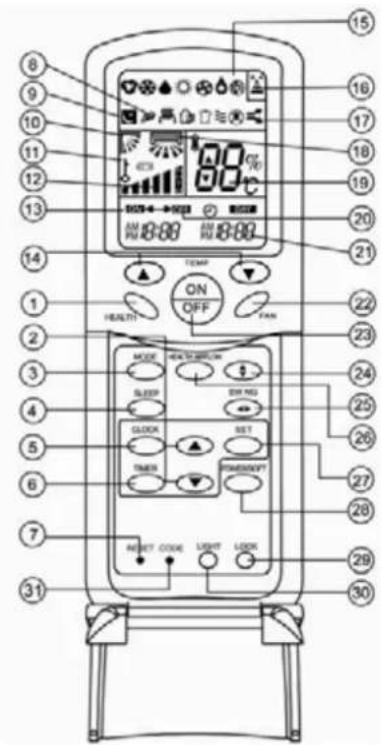

Fonctions telecommande

1. TOUCHE ASSAINISSEMENT: Cette fonction permet d'assainir l'air.
2. TOUCHE HEURE: Réglement de l'heure et de la minuterie
3. TOUCHE MODE : Fonction permettant de choisir le mode de fonctionnement : refroidissement, déshumidification, chauffage, ventilation

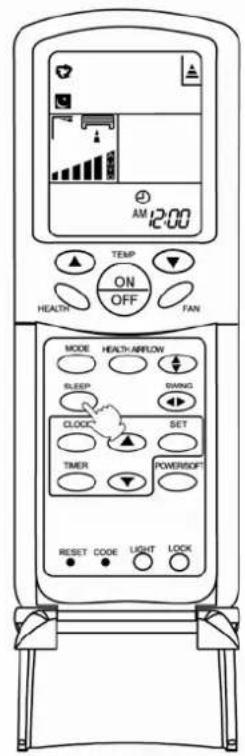

4. TOUCHE VEILLE : Fonction permettant à votre climatiseur d'entrer en mode veille.
5. TOUCHE HEURE : Fonction permettant un réglage de l'heure.
6. TOUCHE MINUTERIE: Fonction permettant le réglage de la minuterie du climatiseur.
7. TOUCHE DE REMISE EN MARCHE: Touche permettant la réinitialisation du climatiseur lorsque la télécommande affiche mal les informations.
8. AFFICHAGE MODE ASSAINISSEMENT. 9. AFFICHAGE MODE VEILLE.
9. AFFICHAGE DE LA POSITION DU VOLET DE BALAYAGE. 11. AFFICHAGE VERROUILLAGE. 12. AFFICHAGE VITESSE DU VENTILATEUR.

13. AFFICHAGE MINUTERIE MARCHE 14. TOUCHE DE REGLAGE DE TEMPERATURE :

fonction permettant la sélection de la température souhaitée.

15. AFFICHAGE DU MODE DE FONCTIONNEMENT :

FONCTION	AUTO	COOL	DRY	HEAT	FAN
SIGLE

1. AFFICHAGE DE TRANSMISSION DE SIGNAL
2. AFFICHAGE POWER / SOFT
3. AFFICHAGE DE LA DIRECTION DE SOUFFLERIE DES AILETTES HORIZONTALES 19. AFFICHAGE DE LA TEMPERATURE 20. AFFICHAGE MINUTERIE ARRET 21. AFFICHAGE DE L'HEURE
4. TOUCHE VENTILATION :

Sélection de la vitesse de soufflerie de la ventilation.

FAIBLE/MOYEN/FORT/AUTO

1. BOUTON MARCHE/ARRET

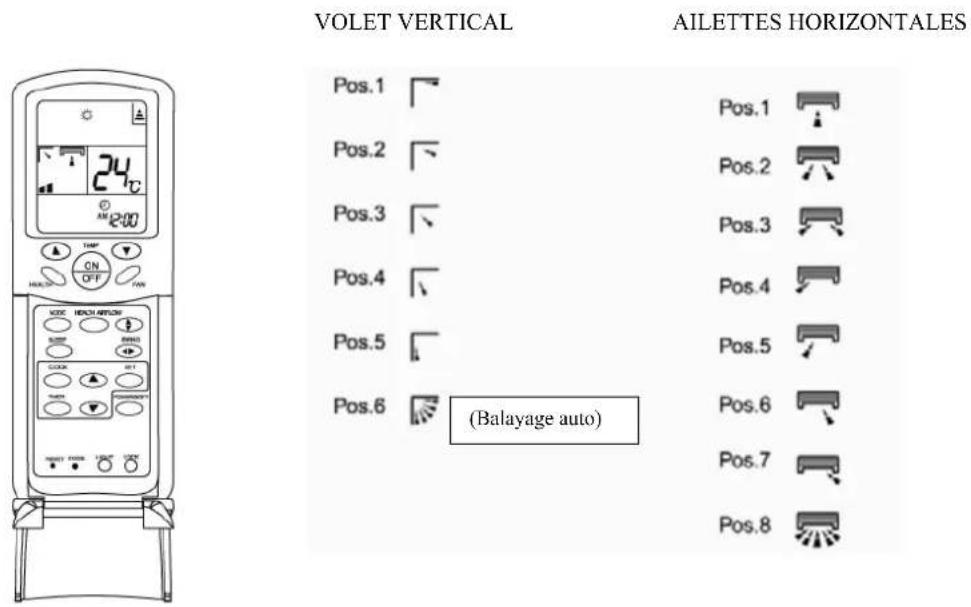

2. TOUCHIE DE SELECTION DE LA POSITION DU VOLET DE BALAYAGE
3. TOUCHE DE SELECTION DE LA POSITION DES AIETTES HORIZONTALES
4. TOUCHE DE RESTITUTION D'AIR PUR
5. TOUCHE DE REGLAGE:

Fonction permettant la confirmation de l'heure et la minuterie.

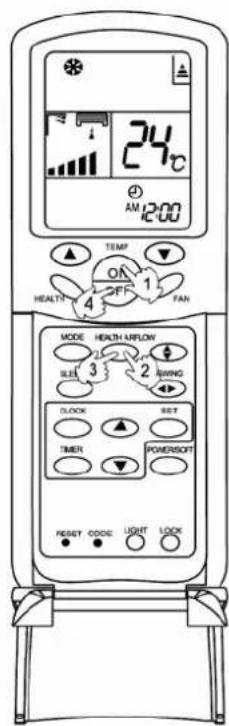

1. TOUCHE POWER/SOFT
2. TOUCHE DE VERROILLAGE :

Cette fonction permet d'empêcher tout changement d'information non souhaité.

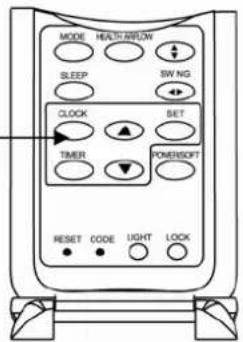

Reglage de l'heure:

Lors d'une première utilisation ou lors du changement des piles, vous devez régler à nouveau l'heure. Pour cela veuillez procéder comme suit :

1. Appuyer sur le bouton « clock », AM ou PM clignote.
2. appuyer sur le bouton ou pour sélectionner l'heure. Chaque pression augmente ou diminue l'heure d'une minute. Si le bouton est pressé continuellement, l'heure avancera plus vite.
3. pour confirmer l'heure, appuyer sur le bouton set ou réglage, AM ou PM ne clignote donc plus.

Utilisation de la telecommande:

Positionner la télécommande face à l'unité intérieure en respectant une distance maximale de 7m.

Aucun obstacle ne doit empêcher la transmission des informations entre la télécommande et l'unité intérieure.

Ne faites pas tomber la télécommande. Évitez tout choc.

Les lampes fluorescentes, la télévision, et autres appareils ménagers peuvent perturber la transmission d'informations.

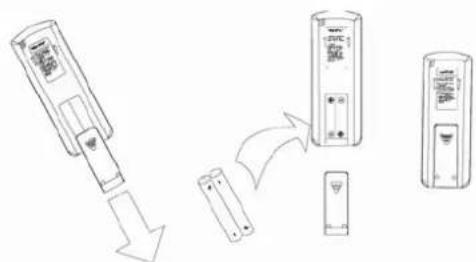

Changement des piles : Utiliser deux piles type AAA. Retirer le couvercle des piles et insérer les nouvelles piles en respectant la polarité. Remettre en place le couvercle.

L'affichage de votre télécommande présente des dysfonctionnements?

Procéder au remplacement des piles. Utiliser deux piles de même type. Retirer les piles de la télécommande en cas d'inutilisation prolongée du climatiseur.

Vous ne trouvez pas le mode chauffage

Retirez les piles de la télécommande. Attendez quelques minutes.

Remettez les piles

Rechercher le mode soleil par l'intermédiaire de la touche mode

Programmer voir temperature.

Selection d'un mode:

• Appuyer sur le bouton ON/OFF de la télécommande, votre climatiseur démarre. L'écran de la télécommande affiche les dernières informations enregistrées.
• Régler les options souhaitées.

Mode HEALTH ou assainissement :

1. Appuyer sur le bouton HEALTH, le symbole s'affiche.
2. Choisir le mode de fonctionnement : appuyer sur le bouton HEALTH, à chaque pression le symbole s'affiche. La lampe témoignage du processus assainissement est allumée par conséquent le processus assainissement commence.
3. Arrêt de la fonction : Appuyer sur le bouton HEALTH, la fonction s'arrête. Le sigle correspondant n'est plus affiché sur votre télécommande.

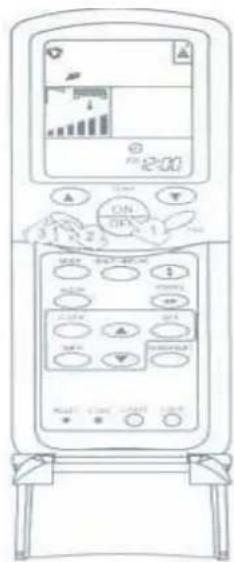

Remarque:

Cette fonction sert à équilibrer la quantité d'anions contenus dans l'air et aussi à éliminer toutes les bactéries. Cette action permet également d'accélérer la réduction de poussières contenues dans la pièce mais aussi de purifier l'air de votre pièce.

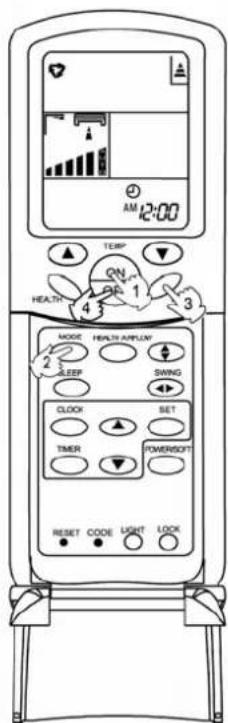

Mode AUTO :

1. Appuyer sur le bouton ON/OFF de la télécommande, (l'écran de la télécommande affiche les dernières informations enregistrées)
2. Régler les options souhaitées.

Appuyer sur le bouton mode. (Chaque pression fait passer à la section suivante)

Choisir le mode souhaité

1. Appuyer sur le bouton fan ou vitesse de ventilation pour sélectionner la vitesse du ventilateur souhaitée.

1. Pour stopper cette fonction, donner une impulsion sur la touche ON/OFF.

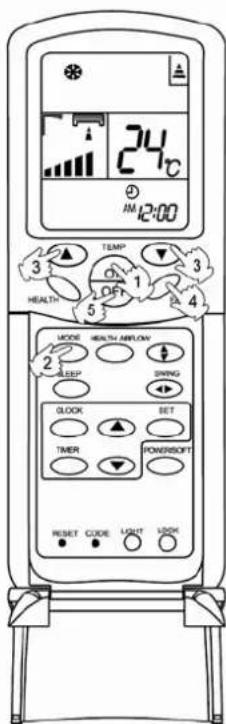

Mode refroidissement :

1. Appuyer sur le bouton ON/OFF de la télécommande, le climatiseur démarre.

(L'écran de la télécommande affiche les dernières informations enregistrées.)

1. Appuyer sur le bouton mode. Chaque pression fait parcourir la section suivante :

Choisissez ensuite le mode refroidissement par l'intermédiaire de la touche mode.

1. Choisir la température de la pièce en utilisant le bouton pour augmenter la température souhaitée d^1^ (si le bouton est pressé continuel ée d^1^ (si le bouton est pressé continuellement, la température diminuera plus vite)
2. Appuyer sur le bouton fan ou vitesse de ventilation pour sélectionner la vitesse du ventilateur souhaitée:

Le climatiseur tourne une fois la vitesse du ventilateur sélectionnée. Lorsque la vitesse est réglée sur auto, le climatiseur ajuste automatiquement la vitesse par rapport à la température de la pièce.

1. Pour stopper cette fonction, donner une impulsion sur ON/OFF, le climatiseur s'arrête.

1. Appuyer sur le bouton ON/OFF de la télécommande, le climatiseur démarre. L'écran de la télécommande affiche les dernières informations enregistrées.
2. Appuyer sur le bouton mode. Chaque pression fait parcourir la section des modes.

Choisissez le mode déshumidification.

1. Choisir la température de la pièce en utilisant le bouton pour augmenter la température souhaitée de 1°C (si le bouton est pressé continuellement, la température augmentera plus vite) ou pour diminuer la température souhaitée de 1°C (si le bouton est pressé continuellement, la température diminuera plus vite).
2. Appuyer sur le bouton fan pour sélectionner la vitesse du ventilateur souhaitée :

(lorsque la température de la pièce est plus BASSE que la température programmée de plus de 2°C, le climatiseur tournera à vitesse BASSE)

1. Appuyer sur le bouton ON/OFF, le climatiseur s'arrête.

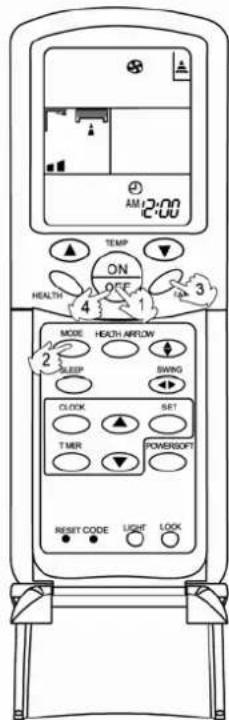

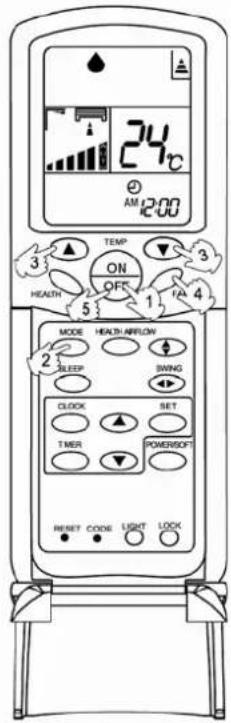

Mode ventilation :

1. Appuyer sur le bouton on/off de la télécommande, le climatiseur démarre. (L'écran de la télécommande affiche les dernières informations enregistrées)
2. Appuyer sur le bouton mode. Chaque pression fait parcourir les divers modes.

Choisissez le mode ventilation.

1. Appuyer sur le bouton fan pour sélectionner la vitesse de ventilation souhaitée.
2. Appuyer sur le bouton ON/OFF, le climatiseur s'arrête.

Dans ce mode, le climatiseur ne produit ni froid ni chaud. Il ne fait que ventiler. La position auto (vitesse de ventilateur) n'est pas disponible dans ce mode. Vous ne pouvez pas régler la température de la pièce. La fonction veille n'est pas disponible.

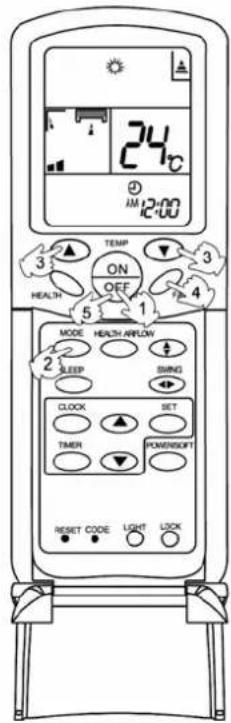

Mode chauffage :

1. Appuyer sur le bouton ON/OFF de la télécommande, le climatiseur démarre. L'écran de la télécommande affiche les dernières informations enregistrées.
2. Appuyer sur le bouton mode. Chaque pression fait parcourir les divers modes.

Choisissez ensuite le mode chauffage.

1. désirer la température de la pièce en utilisant le bouton (pour augmenter la température souhaitée +1^ ) ou (pour diminuer la température souhaitée -1^ )
2. appuyer sur le bouton fan ou vitesse de ventilation pour sélectionner la vitesse du ventilateur souhaitée. Le climatiseur soufflera l'air chaud après un certain temps. Lorsque la vitesse est réglée sur auto, le climatiseur ajuste automatiquement la vitesse par rapport à la température de la pièce.
3. Appuyer sur le bouton ON/OFF, le climatiseur s'arrête.

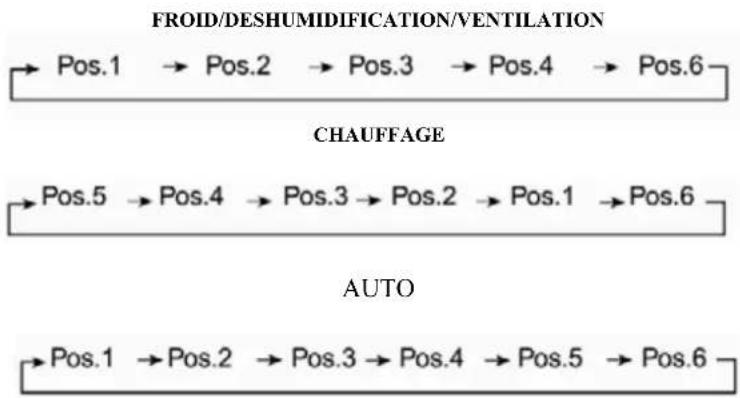

Positionnement du volet de balayage :

1. Affichage de la position :

1. Positionnement haut / bas du volet :

À chaque pression sur le bouton, la position du volet s'affiche sur la télécommande en fonction du mode sélectionné:

1. positionnement gauche / droite des ailettes :

À chaque pression sur le bouton , la télécommande affichera la position des ailettes.

Note : la télécommande gardera automatiquement les positions en mémoire même après arrêt de la télécommande.

Mode SLEEP :

Lorsque vous appuyez sur le bouton veille, le climatiseur passera en mode veille.

Utilisation du mode veille : Lorsque le climatiseur est en fonctionnement, sélectionner le mode de fonctionnement souhaité puis appuyer sur le bouton veille avant d'ajuster 1'hour.

1. en mode REFROIDISSEMENT ou DESHUMIDIFICATION :

1 heure après le démarrage en mode veille, la température sera supérieure de 1°C par rapport à la température programmée. Une heure plus tard, la température augmentera à nouveau d'un degré. Le climatisseur fonctionnera pendant 6 heures et s'arrêtera ensuite. La température de la pièce sera supérieure à la température programmée pour que la température ambiante ne soit pas trop froide pendant votre sommeil.

1. en mode CHAUFFAGE :

1 heure après le démarrage du mode veille, la température diminuera de 2°C par rapport à la température programmée. Une heure plus tard, la température diminuera de nouveau de 2°C. Trois heures plus tard, la température augmentera de 1°C. Le climatiseur fonctionnera pendant 3 heures et s'arrêtera seul ensuite. La température de la pièce sera inférieure à la température programmée pour que la température ambiant ne soit pas trop chaude pendant votre sommeil.

1. en mode AUTOMATIQUE :

Le climatiseur désigne le mode de fonctionnement le mieux adapté à votre environnement.

1. en mode ventilation :

Cette fonction n'existe pas dans ce mode.

Remarque : le sommeil d'une personne dure généralement 8 heures. Vous ne pouvez pas combiner la minuterie avec le mode veille.

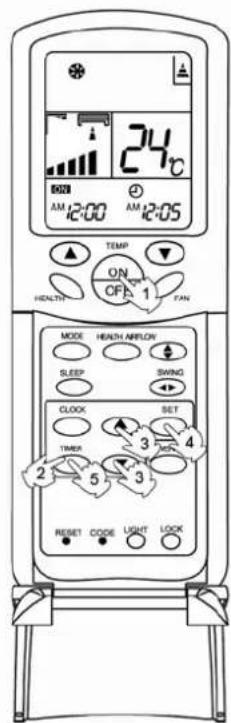

Minuterie on/off:

Régler correctement l'heure avant d'utiliser la minuterie.

1. Une fois que le climatiseur fonctionne, désirez le mode de fonctionnement, qui s'affichera à l'écran de votre télécommande.
2. Appuyer sur le bouton timer ou minuterie. Chaque fois que ce bouton est pressé, l'affichage change sur votre télécommande.

Sélectionner ensuite TIMER ON ou TIMER OFF.

1. Appuyer sur le bouton HOUR ou HEURE ▲ (à chaque pression, l'heure augmente d'une minute) ou ▼ (à chaque pression, l'heure diminue d'une minute). Vous pouvez régler jusqu'à 24 heures.
2. Après avoir réglé la bonne heure, appuyer sur le bouton SET ou REGlage pour confirmer l'heure.
3. Pour annuler l'opération, appuyer sur le bouton TIMER ou MINUTERIE jusqu'à ce que le sigle TIMER disparaisse de l'écran.

Après chaque changement des piles, l'heure peut être annulée.

La télécommande possède une fonction mémoire. Quand vous utilisez le mode TIMER ou MINUTERIE appuyez juste sur le bouton SET ou REGLAGE pour retrouver le réglage initial.

Mode power/soft :

• POWER : lorsque vous souhaitez que votre climatiseur produit rapidement du chaud ou du froid, utiliser cette fonction. Appuyer sur le bouton POWER/SOFT. À chaque pression, l'affichage change.

• Arrêtez pendant 15 minutes et revient ensuite à la vitesse réglée initialement. Pour annuler la fonction, appuyer deux fois sur le bouton jusqu'à ce que le sigle disparaisse.
• SOFT : lorsque vous souhaitez que votre climatisation fonctionne silencieusement. Appuyer sur le bouton POWER/SOFT. À chaque pression, l'affichage change. Arrêter d'appuyer lorsque . Pour annuler la fonction, appuyer deux fois sur le bouton jusqu'à ce que le sigle disparaisse.

Le mode Soft ne permet pas d'obtenir les mêmes performances que le mode chaud ou froid.

Mode RESTITUTION D'AIR PUR :

1. Appuyer sur le bouton ON/OFF : L'écran de votre télécommande affichera les dernières options demandées (sauf la minuterie, voir, power, soft, et cette fonction). 2. a) Appuyer sur le bouton HEALTH AIR FLOW ou RESTITUTION D'AIR PUR, le symbole ^s affiche. Les grilles d'entrée et de sortie d'air sont fermées et l'air souffle horizontalement par les grilles supérieures. Eviter de recevoir l'air directement sur vous. b) Appuyer à nouveau sur ce bouton, le symbole s'affiche.

Les grilles supérieures d'entrée et de sortie d'air sont fermées et l'air souffle vers le bas par les grilles d'entrées. Eviter de recevoir l'air directement sur vous.

1. Pour annuler cette fonction, appuyer à nouveau sur le bouton, toutes les grilles d'entrée et de sortie sont ouvertes. Ne manipulez pas les grilles manuellement.

Remarque : après le réglage de cette fonction, les grilles se positionnent automatiquement. En mode déshumidification, l'utilisation prolongée du climatiseur sous une forte humidité provoquera la production de gouttelettes qui s'évacueront par la grille de sortie d'air. Choisir la direction de soufflerie appropriée en fonction des conditions environnementales.

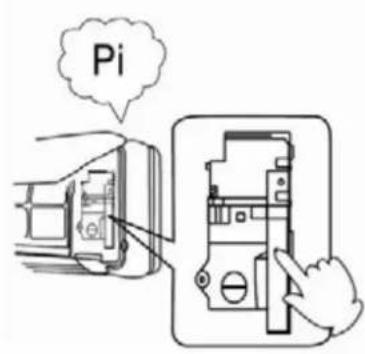

Utiliser ce bouton lorsque la télécommande ne fonctionne plus. - Lorsque vous appuyez sur ce bouton, un son émanera de l'unité intérieure, ce qui signifie que l'opération va débuter. - Le climatiseur sélectionnera lui-même le mode de fonctionnement (refroidissement ou chauffage) en fonction de la température de la pièce. - Lorsque le climatiseur fonctionne par l'intermédiaire de cette fonction, vous ne pouvez pas sélectionner la température souhaitée dans la pièce ni la vitesse de ventilation. Vous ne pouvez pas non plus utiliser le mode déshumidification ni régler la minuterie.

TEST du climatiseur :

Le bouton de test est le même que celui d'urgence. Utiliser cette option lorsque la température de la pièce est inférieure à 16°C. Appuyer sur le bouton pendant plus de 5 secondes.

Lorsque vous entendez le « bip » deux fois, retirez votre doigt du bouton, le mode refroidissement est enclenché et le climatiseur

tourne en vitesse rapide.

Informations :

Appuyer sur le bouton une fois de plus pour achever le test. - Lorsque vous utilisez la télécommande, le climatiseur retourne sur un fonctionnement normal.

Conseils et maintenance

Les symboles rapportés dans cette notice d'utilisation sont à interpréter comme il suit.

Interdit

Caractéristiques de l'appareil et non un défaut

Faire attention à une telle situation

Respecter ces instructions

Mise à la terre essentielle

Avertissement : une mauvaise manipulation peut entraîner des risques graves, tels que la mort, des blessures graves, etc.

Utilisez une alimentation électriqueadequate, conforme aux indications sur la plaque signalétique. Dans le cas contraire, des risques de détérioration de vourappareil, de blessures ou d'incendies peuvent se produit.	Empêchez les saletés de se déposer sur le disjoncteur ou la prise de courant. Branchez le cable d'alimentation correctement à la prise de courant afin d'éviter tout risqued'électrocution ou d'incendie d'à un mauvais contact.	N'utilisez jamais le disjoncteur et ne débranchez jamais le cable d'alimentation pour éteindre l'appareil. Cela pourrait en effetentrainer un incendie d'à une étincelle, etc.
Ne plez, tirez ou compressez jamais lcable d'alimentation pour ne pas le casser. Un cable d'alimentation cassé peut entrainer un chic électrique ou un incendie.	N'introduissez aucun objet dans l'unité, eneffet le ventilateur tourne à vitesse élevée, ce qui pourrait entrainer des blessures corporelles.	Il est déconseilé pour votre santé de rester exposé directement à l'air frais produit par l'appareil. Laissez le flux d'air se disperserdans toute la pièce.
En cas de dysfonctionnement, mettez d'abord l'appareil hors tension à l'aide de la télécommande avant de couper l'alimentation électrique.	N'essayez pas de réparer l'appareil vous-même afin d'éviter tout risqued'électrocution, etc.	Empêchez le flux d'air d'atteindre les brûleurs à gaz ou la cuisine nière.
Ne touche jamais les boutons de commande si vos mains sont mouillées.	Ne placez aucun objet sur l'unité extérieure	L'utilisateur a la responsabilité de confier la mise à la terre de l'appareil à un technicien spécialisé qui doit la mener conformémentaux lois et aux normes locales en vigueur

Entretien

Entretien du panneau frontal

1 Débrancher la fiche de la prise de courant Eteignez d'abord l'appareil avant de débrancher le cable dalimentation.

2 Démontez le panneau frontal en tirant dessus par les positions "A".

3 Essuyez à l'aide d'un chiffon doux et sec. Utilisez de l'eau tiège (à moins de 40℃) si l'appareil est très sale.

4 N'utilise jamais de substances volatiles telles que de l'essence ou une poudre abrasive pour nettoyer l'appareil.

5 Ne mouillez jamais l'unité interieure. Danger! Risque de choc électrique!

6 Repositionnez puis reférer que le panneau frontal. Réinstallé兮s puis reférer que le panneau frontal en appuyant vers le bas sur les positions "B".

Entretien du filtré à air

Le filtré à air doit être nettoyé comme suit après 100 heures d'utilisation environ.

1 Eteignez l'appareil puis enlevez le filtré à air. 1 2 3 1. Ouvrez le panneau frontal. 2. Tirez légèrement sur les poignées du filtré. 3. Sortez le filtré en le tenant par les poignées.

2 Nettoyez puis repositionnez le filtré. Si le filtré est très sale, lavez-le avec de l'eau tiède et une solution détergente. Laissez ensuite le filtré sécher à l'ombre.

3 Refermez le panneau frontal. Nettoyez le filtré à air toutes les deux semaines si le climatiseur fonctionne dans un environnement extrémement poussièux.

• Débranchez la fiche. Enlevez les piles de la télécommande.

Remise en fonction

• Faites fonctionner le ventilateur uniquement pendant 3-4 heures afin de sécher totalement les composants de l'unité intérieure. Sélectionnez le mode COOL ou HEAT, puis les températures programmées les plus élevées et activez le ventilateur. Nettoyez les filtres et replacez-les dans leur logement. Nettoyez l'unité intérieure à l'aide d'un chiffon doux. N'utilisez pas d'essence, de benzene, de diluant, de poudre abrasive, de detergent, d'insecticide, etc. pour nettoyer l'unité car vous pourriez l'abimer.

Maintenance

• Ne pas couvrir ou obstruer les entrées et sorties des unités internes et extérieures.

Dépannage

Problème	Causes possibles
L'appareil ne fonctionne pas	Si la fiche n'est pas correctement branchée à la prise de courant. Si les ples de la télécommande sont usées. Si le dispositif de protection est enclenché pour protégger l'appareil. Si le déclencheur ou le fusible du dispositif de protection a sauté
Pas d'air frais ou chaud	Les entrées et sorties d'air du climatiseur sont bouchées. La température est-elle correctement régée? Le filtre à air est sale.
Contrôle inefficace	En cas d'intérêrence importante (due à une décharge d'électricité statique excessive, à une anomale de la tension d'alimentation), l'appareil ne fonctionne pas normalement. Dans ce cas, débranchez le cable d'alimentation de la prise secteur puis attendez 2 à 3 secondes avant de le rebrancher.
L'appareil ne fonctionne pas immédiatement	Si vous changez de mode pendant le fonctionnement de l'appareil, vous doivent attendre 3 minutes avant que le changement ne soit pris en compte.
Odeur particulière	Cette odeur peut provenir d'une autre source telle que les meubles, la fumée de cigarette, etc. qui est aspiroyée dans l'unité puis évacuée avec l'air.
Bruit de ruissemèlement d'eau	Caisée par le flux du réfrigérant dans le climatiseur. Ceci n'est pas un problème. Bruit de dégivrage en mode chauffage.
Bruit de craquement	Le bruit peut être causé par f'expansion ou la contraction de panneau frontal dues au changement de temperature.
Buée provenant de la sortie d'air	De la buée se forme quand la température de la pièce devient très froide parso que de la fair frais est libéré de l'unité intérieure pendant le mode REFROIDISSEMENT ou DESHUMIDIFICATION
Le voyant (rouge) du compresseur est constamment allumé et le ventilateur intérieur s'arrête.	L'unité passé du mode chauffage au mode dégivrage. Le voyage s'étaient dans un-delai de 10 minutes et l'apparéil revient en mode chauffage.

Questions / réponses

Vous trouverez ci-dessous les questions qui reviennent le plus souvent sur nos climatiseurs avant ou après l'achat et les réponses qui s'y rapportent.

QUESTIONS	REPONSES
Mon climatiseur fait-il du chaud?	Tous les climatiseurs de marque Airton sont réversibles. Ils produit du chaud et du froid.
Mes liaisons frigorifiques vendues dans le carton sont trop courtes. Est-ce que je peux les rallonger?	Vous pouvez vous procurer des liaisons de 6 mètres chez tous les distributeurs de la marque AIRTON. Il vous suffit de vous rendre dans leurs magasins en indiquant la puissance de votre climatiseur et ils vous fourniront les liaisons frigorifiques dédéquates.
Est-ce que je peux faire une recharge de gaz moi-même?	Vous ne pouvez pas procéder à des recharges de gaz yourselves pour plusieurs raisons. 1°/Seuls les frigoristes peuvent acheter du gaz réfrigérant. 2°/Il faut d'autres appareils pour procéder à une recharge de gaz (pompe à vide et manomètre).
Est-ce que je peux raccourcir mes liaisons frigorifiques?	Il n'est pas interdit de couper les liaisons frigorifiques pour les raccourcir mais cette opération est déconseillée. En effet, vous avez besoin d'un coupe tube et d'une dudgeonnière. Mais pendant la manipulation, il se peut que de la poussière ou d'autres résidus entrent dans les tuyaux et faussen le fonctionnement de votre climatiseur. La longueur des liaisons ne doit pas être inférieures à 2.50m.
Quel est le diamètre de mes liaisons frigorifiques?	Pour les climatiseurs de puissance 2000W et 2600W, le diamètre des liaisons frigorifiques est de ¼ pour le liquide et de 3/8 pour le gaz. Pour les climatiseurs de puissance 3500W, le diamètre des liaisons frigorifiques est de ¼ pour le liquide et de ½ pour le gaz.
Est-ce que je peuxmettre l'unité extérieure plus haute que l'unité intérieure?	Vous pouvez placer votre unité extérieure plus haute ou plus BASSE que votre unité intérieure dans le cas où vous respectez un dénivèle positif ou négatif de 2 mètres.

Quelle est la longueur deliaisons frigorifiques que jepeux installer au maximum ?	Pour ces modèles, vous pouvez installer des liaisonsfrigorifiques au maximum d'une longueur de7 mètres à la condition de faire intervenir un frigoriste pourqu'il recharge en gaz.
Est-ce que je peux installermon climatiseur moi-même ?	Nos climatiseurs sont étudiés pour être posés par un bricoleuver averti. Mais nous vous conseillons vivement de faire appel à unfrigoriste pour contrôler votre installation (détection de fuites,ajustement de la charge en gaz, validation de l'installation etbénéficiez du 1ercontrat d'entretien annuel offert).
Mon chauffagiste, monplombier ou mon électricien peut-il me poser monclimatiseur ?	seul un FRIGORISTE peut installer oumettre en service vrotreclimatiseur(code APE : 453F).
Est-ce que je peux démonter	Une fois la purge effectuee, vous ne pouvez plus démonter votre
mon climatiseur, une fois la purge effectuée, pour le déplacer ?	climatiseur.
Dequelle longueur de liaisons frigorifiques je dispose dans mon carton ?	Vous disposez exactement de 3 ou 3.6 mètres de liaisons frigorifiques dans votre carton.
L'unité interieure contient-elle du gaz ?	Tout le gaz est contenu dans le compresseur, qui se situe dans l'unité extérieure. Le gaz ne circulera dans l'unité interieure seulement lorsque la purge aura été effectué et lorsque vous aurez ouvert les deux vannes.

Possédez-vous des installateurs sur la France entière pour procéder à l'installation de mon climatiseur ?	Nous disposons d'un réseau national d'installateur pour les mises en service, les installations et les dépannages. Pour toute demande de déplacement d'un professionnel, un dossier sera constitué avec le motif de déplacement et nous demandons un contact téléphonique sous 48 heures entre le professionnel et le client.
Est-ce que je peux brancher une unité interieure et une unité extérieure qui ne sont pas de la même puissance ?	Il est absolument interdit et impossible de brancher une unité interieure et une unité extérieure qui ne sont pas de puissance égale.
Au bout de combien de temps je doit faire faire une recharge de gaz ?	Vous pouvez rester environ deux ans sans faire de recharge de gaz. Cependant, nous vous conseillons de souscire un contrat d'entretien pour effectuer un contrôle annuel de votre climatiseur.
Mon climatiseur est pré chargeé de gaz R410a. Est-ce que je peux le replacer par du R407C?	Vous devez absolument respecter la nature de gaz initialement introduit dans le compréseur. Si une confusion de gaz se produit, votre climatiseur ne sera plus opérationnel.

Est-ce que je peux poser mon unité interieure à 50cm du sol ?

Pour uneILAire dans toute la pièce, il est indispensable de respecter les consignes d'installation pour la pose de votre climatiseur. Si l'unité interieure est posée trop BASSE, l'air ne pourrait pas être diffusé dans toute la pièce.

Quelle est la différence entre les mises en service et les installations ?

Une mise en service prévoit le déplacement d'un installerateur pour effectuer le tirage à vide, les raccordements électriques et le raccordement des liaisons frigorifiques. Le client aura donc posé au préalable l'unité interieure, l'unité extérieure, le forage du mur aura été effectué.Lorsqu'un client fait appel à un installerateur pour une installation complète, le professionnel ne se charge de poser le climatiseur entièrement.

Pannes fréquentes et réparables par le consommateur

PANNE SOLUTION
Les voyants « marche » et « veille » clignotent en permanence sur l'unité intérieure.	Vérifiez le branchement de tous les cables électriques au niveau des borniers de l'unité intérieur et de l'unité extérieur.
Le volet de balayage oscille mal.	Ouvrez complètement le volet de balayage à la main, repêrez puis retirez les deux caches blancs et les vis cachées par ces caches. Retirez l'emballage de l'unité intérieur. Démontez et remontez le moteur de balayage.
Une fois posé, mon climatiseur s'enclenché mais ne me donne ni froid ni chaud.	Arrêtez immédiatement le climatiseur (risque de serrage du compresseur) et vérifiez que vous avez bien ouvert les deux vannes une fois la purge terminée.
L'unité extérieur est complètement enneigée lorsque je lui demande le mode chauffage.	C'est normal, la température extérieure est trop BASSE pour faire fonctionner le climatiseur. Patientez.
Le climatiseur ne s'enclenché pas.	Pour que votre climatiseur s'enclenché, il faut une différence de 4°C entre la température de votre piece et celle que vous demandez à la télécommande.
Lorsque je demande 24°C à la télécommande, je ne relève que 22°C avec mon thermomètre.	C'est normal. Il existe toujours une différence de 2°C environ entre la sonde de l'unité intérieure et un thermomètre placé dans votre piece.
De l'eau s'écoule à l'intérieur par l'unité intérieure.	Vérifiez que le tuyau d'évacuation des condensas n'est pas bouché et qu'il est bien en pente vers l'extérieur.

Problèmes constatés nécessitant l'intervention d'un frigoriste

Problème constaté Vérification	• Vérification de la charge de gaz. Les appoints en gaz ne sont pas pris en charge par le service après-vente. • Vérification de présence de fuites au niveau du compresseur ou de l'échangeur thermique (unité intérieure et extérieur). Le cas spécifique il faut effectuer une soudure ou procédéur au changement de la partie défectueuse (contacter le service après-vente). • Recherche de fuites au niveau des liaisons frigorifiques, au niveau des racçords de ces liaisons aux vannes de l'unité extérieur et aussi aux racçords des liaisons vers l'unité intérieur. Les fuites réalisant d'une faute d'installation ne sont pas prises en charge.	Dans la plupart des cas, le professionnel frigoriste doit procéder à une recharge de gaz et vérifier la présence eventuelle de fuites, micro fissures....
L'unité extérieur et l'unité intérieure se mettent en route mais cette dernière se coupe au bout de 3 minutes puis s'enclenchée à nouveau mais se coupe encore quelques minutes plus tard et ne se remet plus en route.	• Vérification du fonctionnement complet du circuit imprimé de l'unité intérieur.	Le professionnel doit donc dans ce cas procéder au changement du circuit imprimé de l'unité intérieur.

(Cout de l'appoint: 0.15 c ttc minute par poste fixe)

Afin de valider tout appel téléphonique sur notre central SAV, veuillez vous munir de :

• Les modèles de vos unités ainsi que les numéros de série (intérieur ; extérieur).
• Vous trouverez ces éléments sur un autocollant qui est apposé sur chaque unité.
• Votre date et lieu d'achat.

À ce numéro, vous obtiendrez des renseignements concernant votre climatisation. Une hôtesse constituera un dossier avec vous pour la demande d'une mise en service, une installation complète ou bien d'un dépannage.

Nous mettons à votre disposition deux formules :

"Installation complète" de votre climatiseur au prix de : 490 € TTC

Celle-ci comprend la pose de votre climatiseur, la mise en service avec vérification de la charge en gaz et un tirage à vide, raccordement électrique et frigorifique et vérification de l'étanchéité de l'installation.

Le premier entretien annuel vous est offert.

2) Mise en service de votre climatiseur au prix de : 190 € TTC

Celle-ci comprend le raccordement des liaisons frigorifiques et électriques de l'unité intérieure à l'unité extérieure, la vérification de l'installation, ainsi que la vérification de la charge en gaz et un tirage à vide.

Le premier entretien annuel vous est offert.

Les prix annoncés correspondant à une configuration standard unité interieure et extérieure dos à dos, perçage d'un mur standard (agglo 20 cm).

Pour obtenir un devis personnalisé, rendez-vous sur notre site Internet www.airton.fr, rubrique « devis en ligne ».

• Tout dossier validé par le service après vente lors de votre appel téléphonique fera l'objet d'une demande transmise à un frigoriste par fax ou mail. Le frigoriste s'engage à vous contacter dans un délai maximum de 48 heures. Passé ce délai, veuillez prendre contact avec le service après vente afin que celui-ci relance votre demande.
• Chaque frigoriste est libre de gérer son planning selon sa charge de travail. En aucun cas le service après vente ne peut convenir d'une date d'intervention.
• Chaque intervention d'un frigoriste fait l'objet d'un rapport d'intervention afin de pouvoir donner suite au dossier validé.
• Le service après vente n'est pas tenu de communiquer les tarifs des prestations établies par les frigoristes.

Recyclage

Tout consommateur doit se responsabiliser concernant les changements rapides qui interviennent sur l'environnement et la couche d'ozone. Deux principales directives européennes ont été transposées dans le droit français pour réagir face aux importantes modifications intervenues sur notre environnement.

La première de ces directives a pour but de valoriser et d'éliminer les piles et les accumulateurs usagés contenant des matières dangereuses. L'élimination comprend ces différentes options : le ramassage, le tri, le transport, le traitement des déchets, le stockage, le dépôt dans ou sur le sol et les opérations de transformation nécessaires à leur réutilisation. La valorisation inclut le recyclage, le réseau, la récupération ou l'utilisation des déchets comme source d'énergie.

La seconde directive a pour objectif prioritaire la prévention en ce qui concerne les déchets d'équipements électriques et électroniques, leur réutilisation, leur recyclage et les autres formes de valorisation de ces déchets, de manière à réduire la quantité de déchets à éliminer. Elle vise aussi à améliorer les performances environnementales de tous les opérateurs concernés au cours du cycle de vie des équipements électriques et électroniques tels que les producteurs, les distributeurs et les consommateurs.

Ces deux directives ont en commun la préservation, la protection et l'amélioration de la qualité de l'environnement, la protection de la santé de l'homme et l'utilisation prudente et rationnelle des ressources naturelles. Nous vous demandons donc de bien pouvoir prendre en compte les éléments suivants.

1. Les piles

Selon la directive n° 91/157/CEE du 18 mars 1991, relative aux piles contenant certaines matières dangereuses, les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet effet que vous trouvez généralement à l'entrée des supermarchés et autres points de vente et non dans les déchets ménagers non triés.

2. Le climatiseur

Selon la directive n° 2002/96/CEE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE), nous vous demandons de ne pas jeter notre climatiseur avec les déchets municipaux non triés.

En raison de la présence de gaz réfrigérant (R407C ou R410A) dans toute climatisation, cela pourrait avoir des effets potentiels sur l'environnement et sur la santé humaine s'il n'est pas trié et détruit correctement.

Lorsque vous apercevrez le symbole ci-dessous sur l'emballage de n'importe quel produit que vous achetez à l'avenir, souvenez-vous des informations spécifiées sur le document d'accompagnement « Recyclage »

Le symbole ci-dessous indique que le produit ou l'emballage est recyclable mais rien n'indique que le produit ou l'emballage est recyclé.

Ces deux directives sont basées sur le principe du « pollueur-payeur ». Toute personne dérogeant à ces directives devra assumer les sanctions applicables prévues.
