FOIRE AUX QUESTIONS - TAC 18 CHSAZI AIRTON

Pourquoi mon AIRTON TAC 18 CHSAZI ne refroidit-il pas correctement ?

Vérifiez que le filtre à air n'est pas obstrué et nettoyez-le si nécessaire. Assurez-vous également que les fenêtres et les portes sont fermées pour éviter les fuites d'air.

Comment puis-je régler la température de mon climatiseur AIRTON TAC 18 CHSAZI ?

Utilisez la télécommande fournie pour ajuster la température souhaitée en appuyant sur les boutons de montée ou descente de la température.

Mon AIRTON TAC 18 CHSAZI fait un bruit étrange, que faire ?

Un bruit inhabituel peut être causé par un objet bloquant le ventilateur ou par un problème de fonctionnement. Vérifiez l'appareil pour des obstructions. Si le problème persiste, contactez un professionnel.

Quelle est la puissance de refroidissement de l'AIRTON TAC 18 CHSAZI ?

L'AIRTON TAC 18 CHSAZI a une puissance de refroidissement de 18000 BTU, ce qui le rend adapté pour des pièces allant jusqu'à 50 m².

Comment puis-je nettoyer le filtre de mon climatiseur AIRTON TAC 18 CHSAZI ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quel type de gaz réfrigérant utilise l'AIRTON TAC 18 CHSAZI ?

L'AIRTON TAC 18 CHSAZI utilise du R410A, un gaz réfrigérant respectueux de l'environnement.

Que faire si mon climatiseur ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service client.

Mon AIRTON TAC 18 CHSAZI ne s'arrête pas, que faire ?

Assurez-vous que la température réglée est inférieure à la température ambiante. Si l'unité continue de fonctionner sans s'arrêter, il pourrait y avoir un problème technique, et il est conseillé de contacter un professionnel.

Peut-on utiliser l'AIRTON TAC 18 CHSAZI en mode chauffage ?

Non, l'AIRTON TAC 18 CHSAZI est conçu uniquement pour la climatisation et ne possède pas de fonction de chauffage.

MODE D'EMPLOI TAC 18 CHSAZI AIRTON

Nous vous remercions d'avoir besoin notre climatiseur

Pour assurer son bon fonctionnement et une utilisation de longue durée, veuillez dire attentivement ce manuel avant toute utilisation et conserveze le.

Ce climatiseur doit etre utilise dans le cadre d'un usage domestique

• Notice sujette à des modifications et mise à jour selon l'évolution technologique de nos produits et selon la législation / réglementation.
  N'hésitez pas à vous rendre sur www.airton.fr
• Avant tout, veuillage prendre connaissance des informations mentionnées en page annexe ainsi que des conditions de prise en charge SAV représentées dans votre carnet de garantie.

Si I'un de ces deux documents est manquant lors de votre achat, veuillez contacter notre service après vente

• Veuillez dire les indications suivantes attentivement et vous assurez de leur compréhension avant de proceder à l'installation de votre climatiseur.

NOTIONS IMPORTANTES

Installation = Pose + Mise en service

Définition de la pose :

Placer et fixer les différents éléments (Unités interieure & extérieure) etencer le/les murs pour le passage des raccordements frigorifiques & électriques. Positionner les raccordements frigorifiques et cablage électricque SANS FAIRE LES CONNXIONS. Positionner le tuyau d'évacuation condensat

Ce travail peut etre effectue par un bricoleur averi qui suit avec rigueur les instructions et consignes mais exige d'avoir un minimum d'outillage, de patience et de force physique.

Définition de la mise en service :

Vérifier la pose et l'adéquation entre le produit et le site (l'adaptabilité du type de climatisation avec la pierce à rafraichir et l'emplacement) procédé au connexion des raccordements frigorifiques et électriques, mise sous tension électrique et pression frigorifique, tester l'étanchéité du circuit, tester le produit et expliquer son fonctionnement, vérifier l'écoulement des condensats.

Veuillez prendre connaissance des garanties et conditions.

La mise en service doit être effectuee par un frigoriste/opérateur qualifié

OPTION 1

You azeachete

Ie RACCORDEMENT READYCLIM SIMPLE, RAPIDE ET SECURISE

PERFORMANCE et FIABILITE / GARANTIE
AUCUN TIRAGE AU VIDE
- AUCUNE MANIPULATION DE FLUIDE FRIGORIGENE

Conforme au Reglement Européen N°842/2006 du 17 mai 2006

OPTION 2

You've acheté le RACCORDEMENT STANDARD

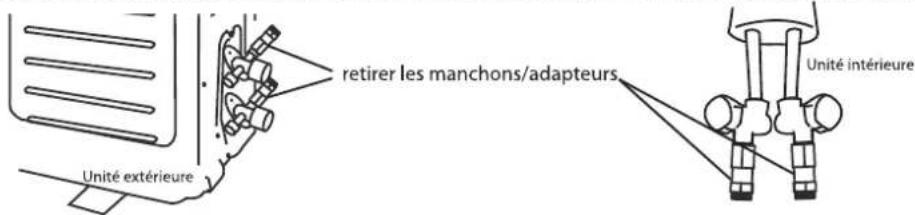

• TIRAGE AU VIDE & MANIPULATION DE FLUIDE FRIGORIGENE OBLIGATOIRES PAR FRIGORISTE

*Assurez vous que le frigoriste est bien équipé et utilise le matériel adapté (station de récapération de fluide et pompé à vide)

Seuls, les opérateurs qualifiés peuvent oter/déchirer les scélles placées sur les jontions des unités interieure et extérieure pour déconnecter les manchons/adaptateurs

Pour une mise en relation avec un opérateur/frigoriste de notre réseau, contactez nous :

• sur notre site internet www.airton.fr
• Par téléphone au N° INDIGO 0825 074 100 (Coût de l'expérience: 0,15 euros/min poste fixe)

Prenez le temps de bien dire toutes les recommendations décrites dans cette notice.

Conservez votre notice précieusement.

RESPONSABILITIES

Nos déclinons toutes responsabilités concernant :

un mauvais branchement,
- une mauvaise connexion des raccords,
- le piage ou la dépréciation des raccordements frigorifiques,
des chocs subis à l'installation du produit,
- une installation non conforme aux réglementations en vigueur (montage, sécurité électricque,...)
d'eventuels coûts, services ou sinistres provoqués par un mauvais montage
- un serrage trop fort écrasant le collier battu et causant une fuite de gaz
- un fonctionnement peu efficace du climatiseur d'à un mauvais tirage au vide
- un dénivèle entre unité interieure et unité extérieure supérieure à 3 mètres sans piège à huile
- la présence de corps étrangers dans le circuit frigorifique
- la perte de charge due au dépassement des longueurs des liaisons frigorifiques
des problèmes dus à une mauvaise inclinaison des tubes d'évacuation ayant provoqué un dégât des eaux
- la perte de charge due à un mauvais serrage des raccords des liaisons frigorifiques
- la non ouverture des deux vannes ayant engendré le serrage du compresseur.
- PRESENCE DE PATE A JOINT SUR LES RACCORDS FRIGORIFIQUES

ATTENTION

• Coupe le courant électrique avant de commencer toute installation.
• Avant toute installation controller les modèles respectifs de vos unités et vérifier leur correspondance
• Avant tout fonctionnement de votre climatiseur il est impératif de procéder au test de fonctionnement
• Gardez toujours vous unite extérieure en position verticale durant la manipulation.
• La pose de l'unité extérieur dans les combles, veranda, ou bien cave est formellement interdite.
• L'unité extérieur doit être posée sur surface dure et propre ou fixer sur un support adapté.

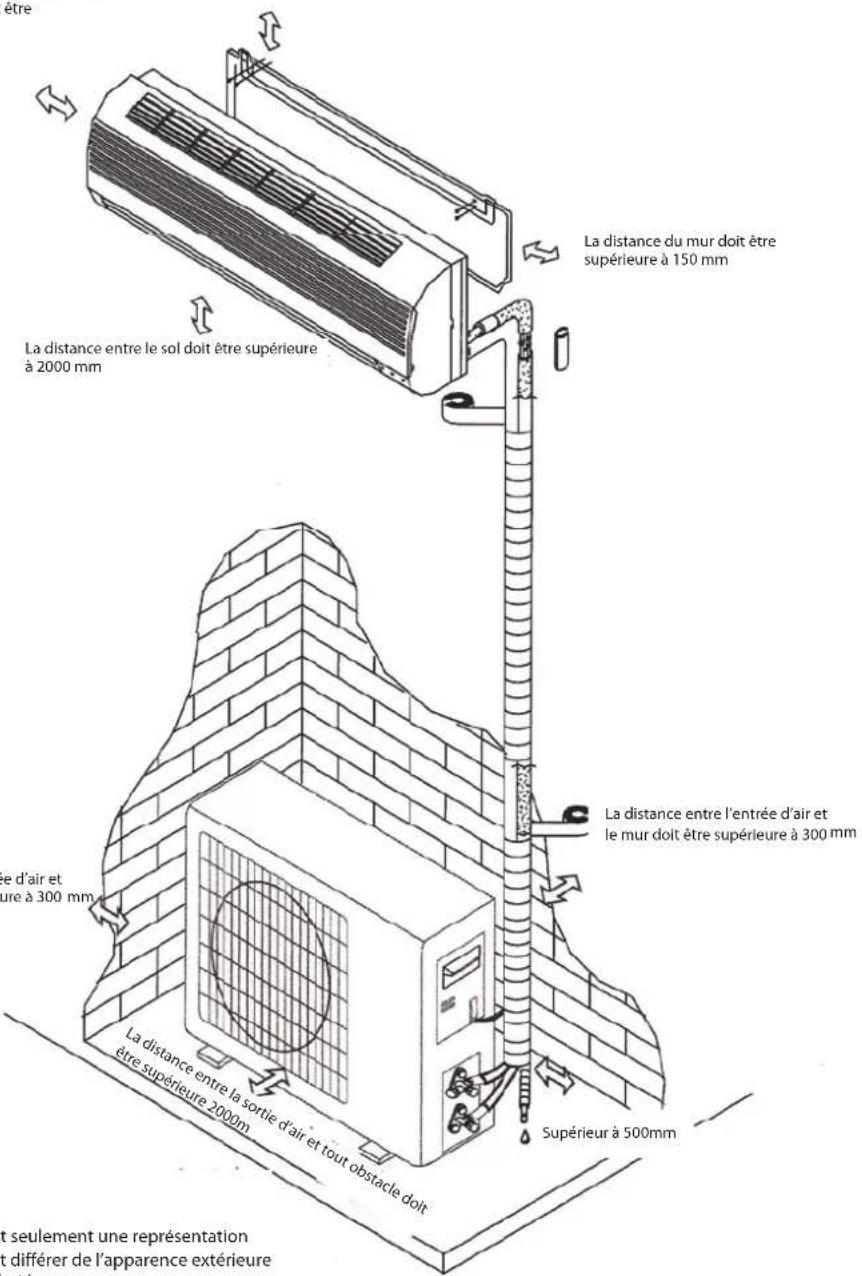

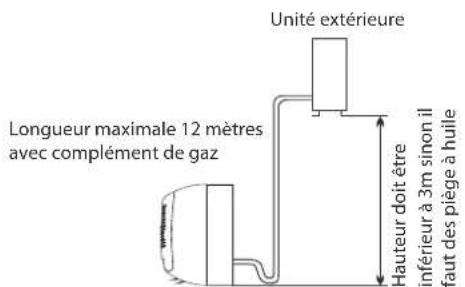

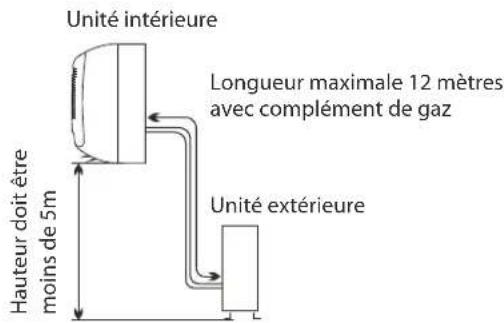

• Vous doivent respecter un dénivèle maximum de 3 mètres entre les éléments à partir du moment ou votre unité extérieur est plus haute que vous une intérieure.
• Toute installation électrique sur nos climatisateurs doit être protégée par un disjoncteur différentiel avec protection thermique.
• Chaque climatisation doit posseder sa ligne électrique indépendante
• Toute modification sur les liaisons demande l'intervention d'un opérateur qualifié.
• Si vous kit de liaison est trop long, ne le coupe pas. Enroulez le delicatement derriere votre unité
• N'oublier pas de replir Your carnet de garantie en y apposant les etiquettes pour les references modetes +^ de série
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimétaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.
• Un moyen de déconnexion du réseau d'alimentation électrique ayant une distance d'ouverture des contacts de tous les pôles doit être prévu fixe conformément aux règles d'installation et normes.
• Si le cable est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualifications similaire afin d'éviter tout danger.

Sommaire

Précaution Sécurité. P. 4

Identification des parties. P. 5

Télécommande et Instruction. P. 7

Service. P. 11

Maintenance. P. 12

Protection. P. 13

Dépannage. P. 14

Configuration de l'Installation. P. 15

Installation. P. 16

Questions - Réponses. P. 21

SAV . P. 22

Recyclage. P. 23

PRECAUTIONS DE SECURITE

Les symboles rapportés dans cette notice sont à interpréter comme il suit :

Interdit

Charactéristiques de l'appareil et non un défaut

Faire attention à une telte situation

Respectces instructions

Mise à la terre essentielle

Avertissement : une mauvaise manipulation peut entraîner des risques graves, tels que la mort, des blessures graves, etc.

Utilisez une alimentation électricqu'équadruple, conforme aux indications sur la plaque signaétique. Dans le cas contraire, des risques de détention de votre apparéil, de blessures ou d'accendes peuvent se produit.	Empêchez les salétés de se déposer sur le disjacent au la mise de courant. Branchez le cable d'alimentation correctement à la prise de courant afin d'évier tout risque d'électrocution ou d'accidie où un mauvais contact.	N'utilise jamais le disjoncteur et ne débranchez jamais le cable d'alimentation pour éteindre l' apparéil. Cea pourrait en effet entraîner un incidence d'au une étnicelle, etc.
Ne plez, trez ou compressez jamais le cable d'alimentation pour ne pas le casser. Un cable d'alimentation cassé peut entraîner un choc électricque ou un incidence.	N'introduissez aucun object dans l'unité, en effet le ventilateur tourne à vitesse élevée, ce qui pourrait entraîner des blessures corporelles.	Il est déconseilé pour toute sante de rester exposé directement à l'air frais produit par l' apparéil. Laissez le flux d'air se disperser dans toute la pièce.

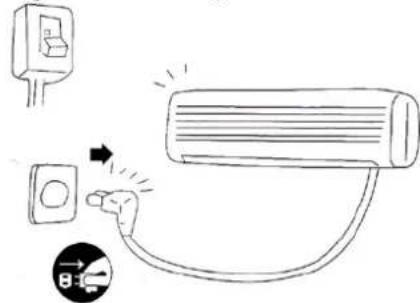

En cas de dysfonctionnement, mettz d'abord l' apparéil hors tension à l'aide de la télécommande avant de couper l'alimentation électricque.	N'essayez pas de réparer l' apparéil vous-même afin d'évier tout risque d'électrocution, etc.	Empêchez le flux d'air d'atteindre les brûleurs à gaz ou la cusinière.
Ne touchez jamais les boutons de commande si vos mains sont moulées.	Ne placez aucuns objets sur l'unité extérieur	L'utilisateur est tenu de fairemettre l'unité à la terre selon les réglementations locales par un technicien agéré.

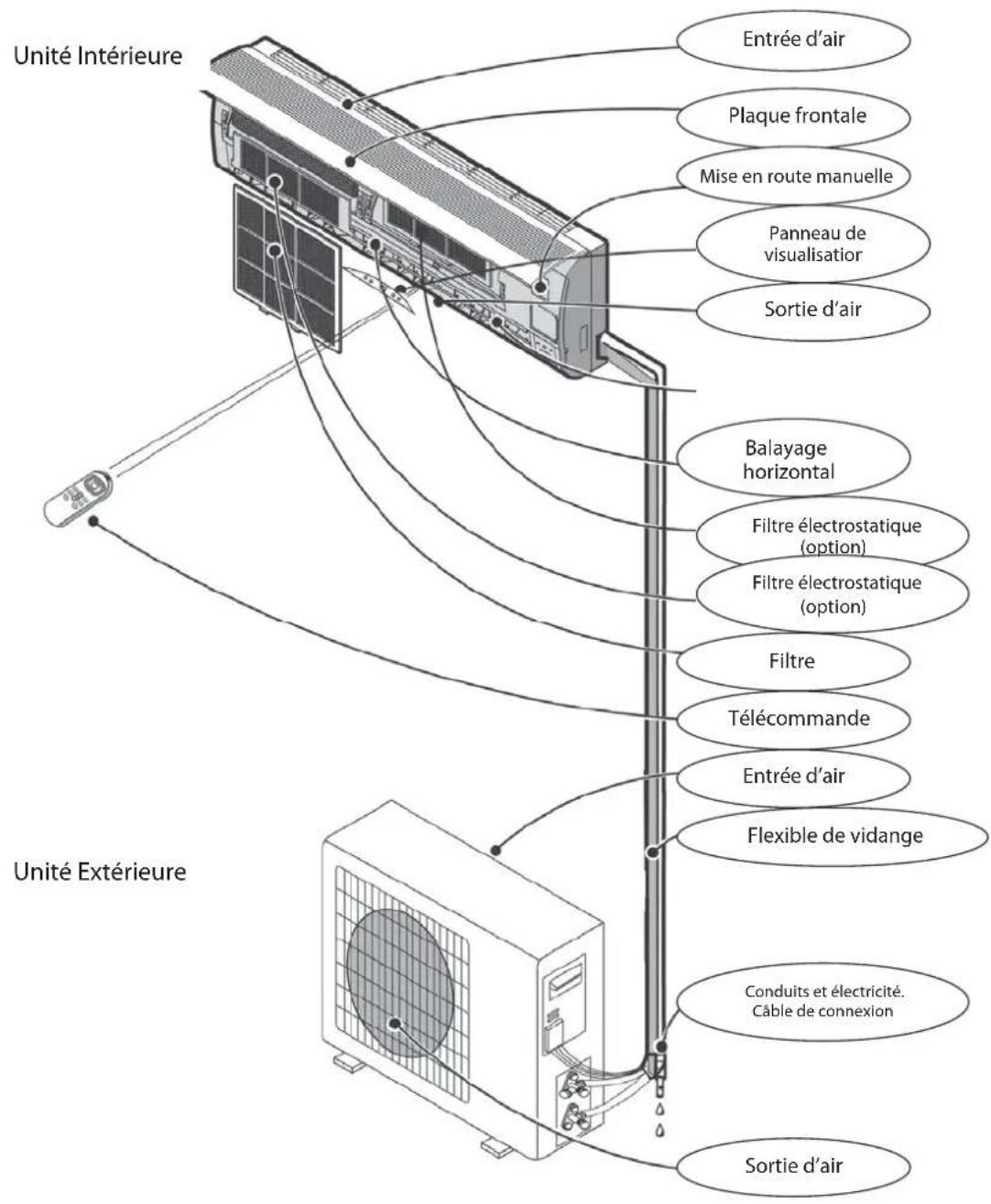

IDENTIFICATION DES PARTIES

Les figures dans ce manuel sont basées sur la vue externe d'un modele standard. Par conséquent la forme peut être différente de celle du climatiseur que vous avez acheté.

IDENTIFICATION DES PARTIES

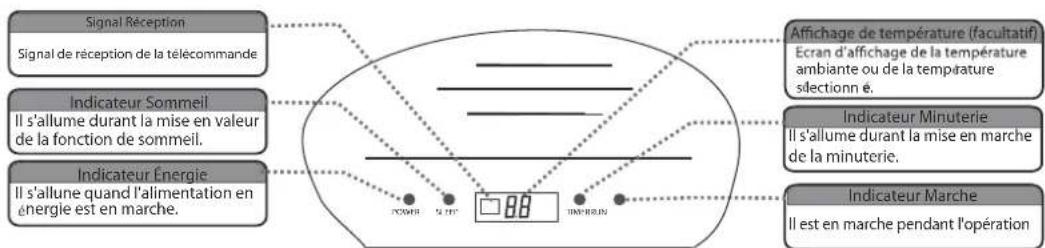

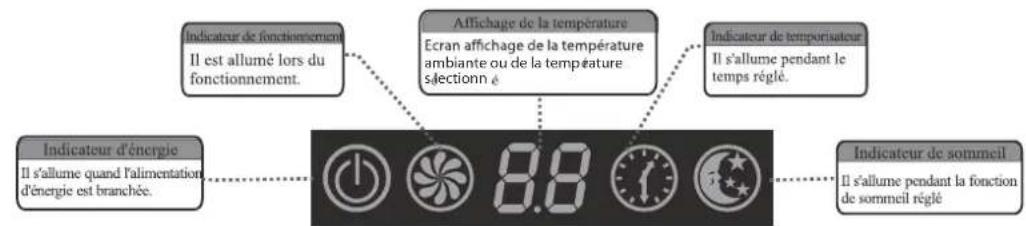

Façade unité interieure :

Opération et visualisation
La carte de croquis de fonctionnement ci-dessus convient à la série de ZI

Le schema ci-dessus convient aux series C, D, E, F, G, H, J, K, M, N, V, ZI, BD, BE, BF, BH et BJ

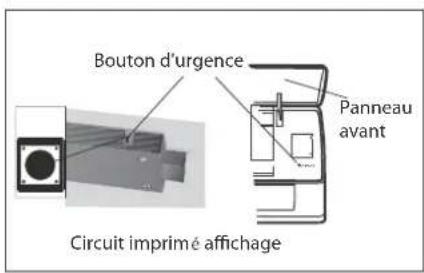

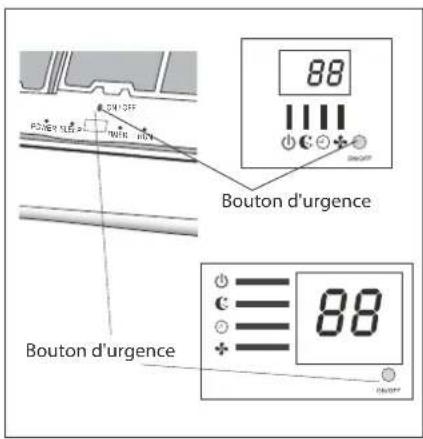

FONCTION BOUTON URGENCE Mise en route manuelle

Actionner le bouton d'urgence pour commander l'unité lorsque que la télécommande ne fonctionne pas

Soulever le panneau pour acceder au bouton d'urgence
1) Si vous appuyer une fois le climatiseur fonctionnera en mode
climatisation par défaut (Froid)
2)Si vous appuyez sur le bouton 2 fois, l'appareil fonctionnera en mode chauffage par défaut
3) Pour arrêté l'appareil, tener enforcé le bouton jusqu'à entendre un long bip

La forme et la position du bouton d'urgence peuvent varier selon le modele

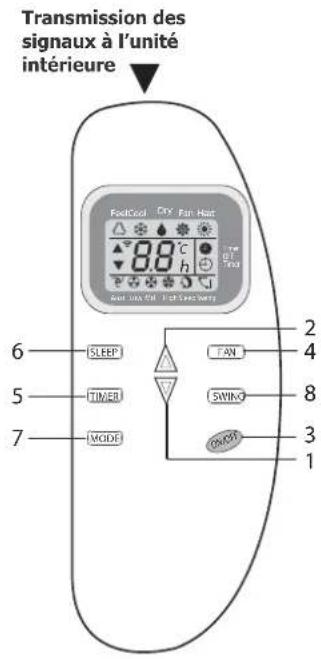

TELECOMMANDE

Visualisation de la mise en marche

Visualisation de la transmission
88 Visualisation de la mise en marche de la minuterie
Visualisation de la mise en marche de la température
Visualisation de la mise en marche du réglage de la température

No.	Bouton	Fonction
1	▲ (TEMP UP)	Augmente la température ou le temps de 1 unité
2	▼ (TEMP DN)	Abaisse la température ou le temps de 1 unité
3	ON/OFF	Pour démarrer ou arrêtier le climatiseur
4	FAN	Pour sélectionner la vitesse du ventilateur de l'unité intérieure : auto/basse/moyenne/haute
5	TIMER	Pour régler la minuterie en mode automatique
6	SLEEP	Pour activer ou arrêtier la fonction veille
7	MODE	Pour sélectionner le mode de fonctionnement : sensation / refroidissement / déshumidification/ventilateur ou chauffage. Pour le mode sensation, vous pouvez désir voir automatiquement le mode de fonctionnement en fonction du réglage de départ.
8	SWING	Pour régler la position du balayage du courant d'air en automatique ou manuelle
	RESET	Pour réinitialiser la télécommande

Fonction retroeclairage (eclairage de l'écran / vision de nuit) :

Il you suffit d'appuyer sur n'importe quelle touche pendant plus de 5 secondes pour activer cette fonction.

Attention, ne diriger pas le signal de la télécommande vers le capteur de signal de l'unité interieure

L'apparence, la forme et la position des boutons, les indicateurs et certaines fonctions de la télécommande peuvent varier selon le modele mais les fonctions demeurent les mêmes.

La télécommande émet un signal sonore (bip) pour confirmer la transmission de commande à l'unité

TELECOMMANDE

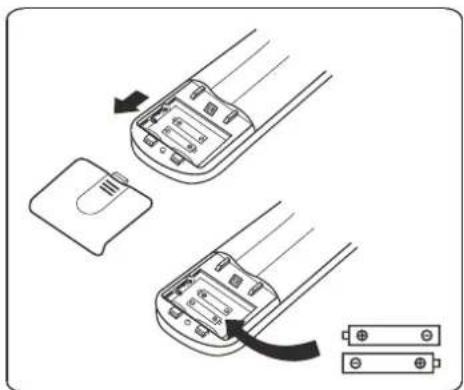

Mise en place des piles

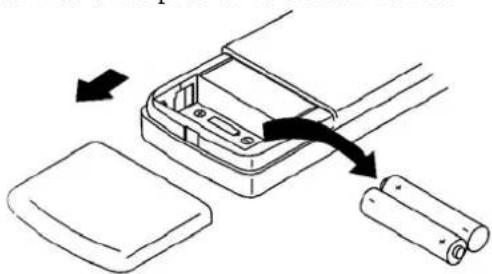

• Retirer le couvercle du compartment à pile en le glissant dans la direction de la flèche
• Insérer les piles neuves en respectant le sens de la polarité (+) et (-)
• Remetre le couvercle en place

Utiliser 2 piles de type LRO 3 AAA (1.5V).

Ne pas utiliser des piles rechargeables.
Lorsque la visualisation des signaux s'affaiblie, replacer les piles usagées par des nuves du même type.

Les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet effet que vous trouvez généralement à l'entrée des supermarchés ou autre point de vente et non dans les déchets menages non triés

Retirer les piles de la télécommande si vous n'utilise pas toute climatisationur pendant une longue période

Utilisation de la télécommande :

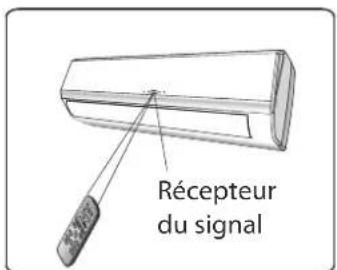

• Pointer la télécommande en direction du récepteur du signal de l'unité interieure.
• S'assurer qu'il n'y a pas d'obstacle entre la télécommande et le récepteur de signal de l'unité interieure
• Ne jamais laisser exposé la télécommande au soleil
• Le signal porte jusqu'à une distance de 7 metres sans obstacle

Nosusyourecommandonsdepositionneratelécommandedanssourpportmural

Support de télékommande

FONCTIONNEMENT TELECOMMANDE

1) En pointant la télécommande vers l'unité interieure :

Appuyer sur la touche ON/OFF lorsque l'appareil recoit le signal, le climatiseur se met en marche
2) Choisisser le mode de fonctionnement (Automatique, froid, chaud, déshumidification, ventilation) en appuyant successivement sur la touche mode jusqu'à atteir le mode souhaité
3) Régler la température souhaitee en appuyant sur les flèches ▲▼. La température s'élevera ou d'abaisser a d'1°C. ÀpRES que la température ambiente se sera élevé ou abaissée de 2°C, l'indicateur ne changera plus

Mode d'opération et température sont déterminées par la température interieure

Température intérieure	Mode de fonctionnement	Température à atteindre
< à 20°C	Chauffage (pompe à chaleur), ventilateur (refroidissement seul)	23°C
20°C ~26°C Déshumidification 18°C
> à 26°C Froid 23°C

EXPLICATION DES MODES

Mode《AUTOMATIQUE》

1. Sélection automatique du mode, température programmée (voir tableau)
2. Impulsion sur la touche mode jusqu'à l'obtention du sigle ou
3. Validation de cette fonction après 3 minutes d'arrêt du compresseur.

Mode Température	programmée
Refroidissement 24°C
Chauffage 23°C

Mode Refroidissement

1. Impulsion sur la touche mode jusqu'à l'obtention du signe

1. Sélectionner la température par implusions successives des touches ▲▼ de votre télécommande

Dans ce mode, le ventilateur de l'unité interieure s'enclenche mais cette dernière ne soufflera du froid que quelques minutes plus tard. Lorsque la température demandée à la télécommande est atteinte dans votre piece, le ventilateur de l'unité interieure continue de tourner.

1. Impulsion sur la touche mode jusqu'à l'obtention du signe

Mode Ventilation

1. Impulsion sur la touche mode jusqu'à l'obtention du signe

1. Impulsion sur la touche « fan » jusqu'à l'obtention de la vitesse de ventilation désirée

Dans ce mode, aucune production de froid ni de chaud. L'unité extérieur ne s'enclanchera pas

Mode Chauffage

1. Impulsion sur la touche mode jusqu'à l'obtention du signe

1. Sélectionnner la température par implusions successives des touches ▲▼ de votre télécommande
2. Programme 4^ au dessus de la temperature de la piece a hauteur de l'unité interieure

Dans ce mode, le ventilateur de l'unité interieure ne s'enclenchera que lorsque que l'unité interieure a du chaud a souffler. Lorsque la température demandée à la télécommande est atteinte, l'unité interieure et extérieure s'arrêtent.

Il est préférible de mettre en marche la minuterie lorsque vous sortez le matin pour avoir une température comfortable lors de votre return. Vous pouze aussimettre en marche la minuterie la nuit pour un meilleur someday (ou enclencher le mode veille)

Pour demander le démarrage différé de l'appareil

IMPORTANT

Avant de proceder à l'heure de démarrage programme le mode de fonctionnement à l'aide de la touche MODE et la vitesse du ventilateur touche FAN. Arreter le climatiseur touche ON/OFF

• Pour programmer I'heure de demarrage, l'appareil doit etre en arrét
• Appuyer sur TIMER un rond vide s'affiche, régler la température en appuyant sur les touches ▲ ou ▼,
• Appuyer sur TIMER à nouveau pour régler l'heure en appuyant sur les touches ▲ ou ▼ et ainsi faire afficher le nombre d'heures souhaïées au bout desquelles votre climatiseur devra s'enclencher.

Pour demander l'arrêt différé de l'appareil

• Pour programmer I'heure d'arret, l'appareil doit etre en marche
• Appuyer sur TIMER, régler l'heure en appuyant sur les touches ▲ ou ▼ jusqu'à ce que s'affiche le nombre d'heures souhaitées au bout desquelles votre climatiseur devra s'arrête

Note:

• Àpres la mise en marche de la minuterie, vérifie que l'indicateur de minuterie clignote sur l'unité interieure
• Pour annuler la fonction régée, appuyer sur la touche TIMER une nouvelle fois

SERVICE

En cas d'inutilisation prolongée

Utilisation du climatiseur

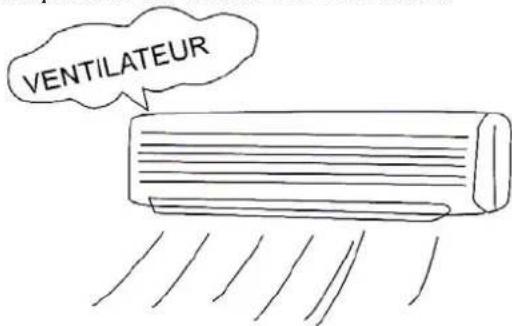

1. Faites fonctionner le ventilateur uniquely pendant 3-4 heures afin de secher etotalement eles ecomposants ede el'unité interieure. Sélectionnez le mode COOL ou HEAT, puis les températures programmes les plus élevées et activez le ventilateur.

2. Nettoyez les filtres et replacez-les dans leur élogement. nettoyez el'unité éintérieure à l'aide ed'un échiffon edoux. nutilisez epas d'essence, de benzene, de diluant, de poudre abrasive, edeédetergent, ed'insecticide, ectc. pour enettoyer el'unité ecar evous épourriez I'abimer.

1. Arretez le climatiseur, débranche la fiche (important en ccs edinutilisation eprolongee car les poussieres accumulées peuvent provoquer un incendie).

2. Ne pas couvrir ou obstruer les entrées et sorties des unités interieures et extérieures.

1. Enlevez les piles de la télécommande.

2. Le cable de terre doit être bien fixé.

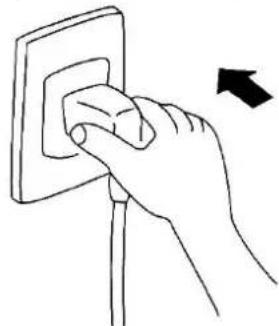

   Insérez les piles et branchez la prise.

MAINTENANCE

Entretien or panneotfrontal

Débrancher la fiche de la prise de courant

Etendre l'appareil avant de debrancher la fiche de la prise de courant.

Saisir le panneau et tirer pour retarder le panneau frontal comme indique la figure (a).

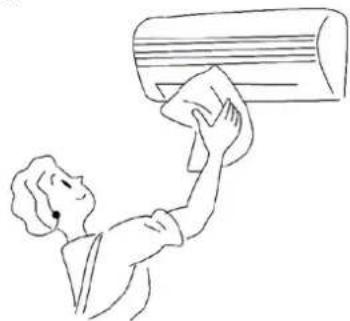

Nettoyer avec un chiffon sec et doux.

Pour nettoyer utiliser de l'eau tiède (au-dessous de 40^ ) si le climatiseur est très sale.

Ne jamais utiliser des substances volatiles telles que l'essence ou la poudre détergente pour nettoyer l'unité.

Ne jamais jeter de l'eau dans l'unité interieure.

Remetre et fermer le panneau frontal.

Remetre et fermer le panneau frontal.
pressant vers le bas comme indique la figure "b".

Entretion du filtre aic

Il est nécessaire de nettoyer le filtré à air après une utilisation de 100 heures environ.

Nettoyerlefiltremecil suit:

Arreter l'unité et retirer le filtre à air.

1. Ouvrir le panneau frontal.
2. Presser avec soin la poignée du filtre de la partie frontale.
3. Retirer le filtre.

Nettoyer et repositionner le filtré à air.

Si le filtré est très sale, nettoy avec une solution d'eau tiée.

et détergent. Àpès le nettoyage, sécher à l'air.

Fermer encore une fois le panneau frontal.

Si le climatiseur est utilise dans un environnement tres poussiereux, le nettoyer toutes les deux dernières.

PROTECTION

FONCTIONNEMENT
NUISANCES SONORES

I'est possible que le dispositif de sécurité arrêté l'appareil dans les cas suivants :
CHAUFFAGE*	Température air extérieur supérieure à 24°C
	Température air extérieur inférieure à -7°C
	Température ambiente supérieure à 27°C
REFROIDISSEMENT	Température air extérieur supérieure à 43°C
	Température ambiente inférieure à 21°C
DESHUMIDIFICATION	Température ambiente inférieure à 18°C
**Pour les modèles relatifs à conditions climatiques tropicales (T3), la température maximale est 52 au lieu de 43.Si le climatiseur reste en marche en mode REFROIDISSEMENT ou DÉSHUMIDIFICATION, portes et fenêtres ouvertes, et quand l'humidité relative est supérieure a 80 %,des gouttes de condensation se forment pres de la sortie d'air.

• NOTE: En mode Chauffage, les modèles DC INVERTER fonctionnement jusqu'à -15°C

• Installer le climatiseur sur une base qui puisse en supporter le poids, pour rendre son fonctionnement plus silencieux.

• Installer l'unité extérieure dans un endroit où l'air souffle et le bruit de fonctionnement ne dérangent pas les voins.
• Ne pas positionner d'objets devant la sortie d'air de l'unité extérieure, ce qui augmenterait le bruit de l'appareil.

\section*{Caracteristiques du dispositif de protection}

1 Le dispositif de protection se déclenché dans les cas suivants :

• En cas d'arrêt et remise en marche immédiate de l'appareil ou de modification du mode pendant le fonctionnement. Il est nécessaire d'attendre 3 minutes.
• Quand on met l'appareil en marche il peut ce produit un retard de 20 secondes avant qu'il ne démarre effectivement.

2 Si l'appareil est complètement bloqué :

Appuyer encore une fois sur la touche ON/OFF pour lemettre en marche. Si le timer est annulé, Il faut le programme a nouveau

Caracteristiques du mode de CHAUFFAGE

Prechauffage

Pendant le démarrage du mode CHAUFFAGE, le flux de l'air est décharge de l'unité interieure 2-5 minutes plus tard.

Dégivrage

Pendant le mode CHAUFFAGE l'appareil degivre automatiquement pour atteindre de更好地 performances. Cette procedure dure généralement 2-10 minutes.
Pendant le dégivrage le ventilateur arrêté de fonctionner. Quand le dégivrage est terminé, le climatiseur rétablit automatiquement le mode CHAUFFAGE.

Note: Le mode chauffage N'EST PAS disponible sur les climatisateurs modèle froid seul.

Postchauffage:

Après la fin du mode chauffage, l'air froid est diffusé par l'unité interieure deux à cinq minutes plus tard.

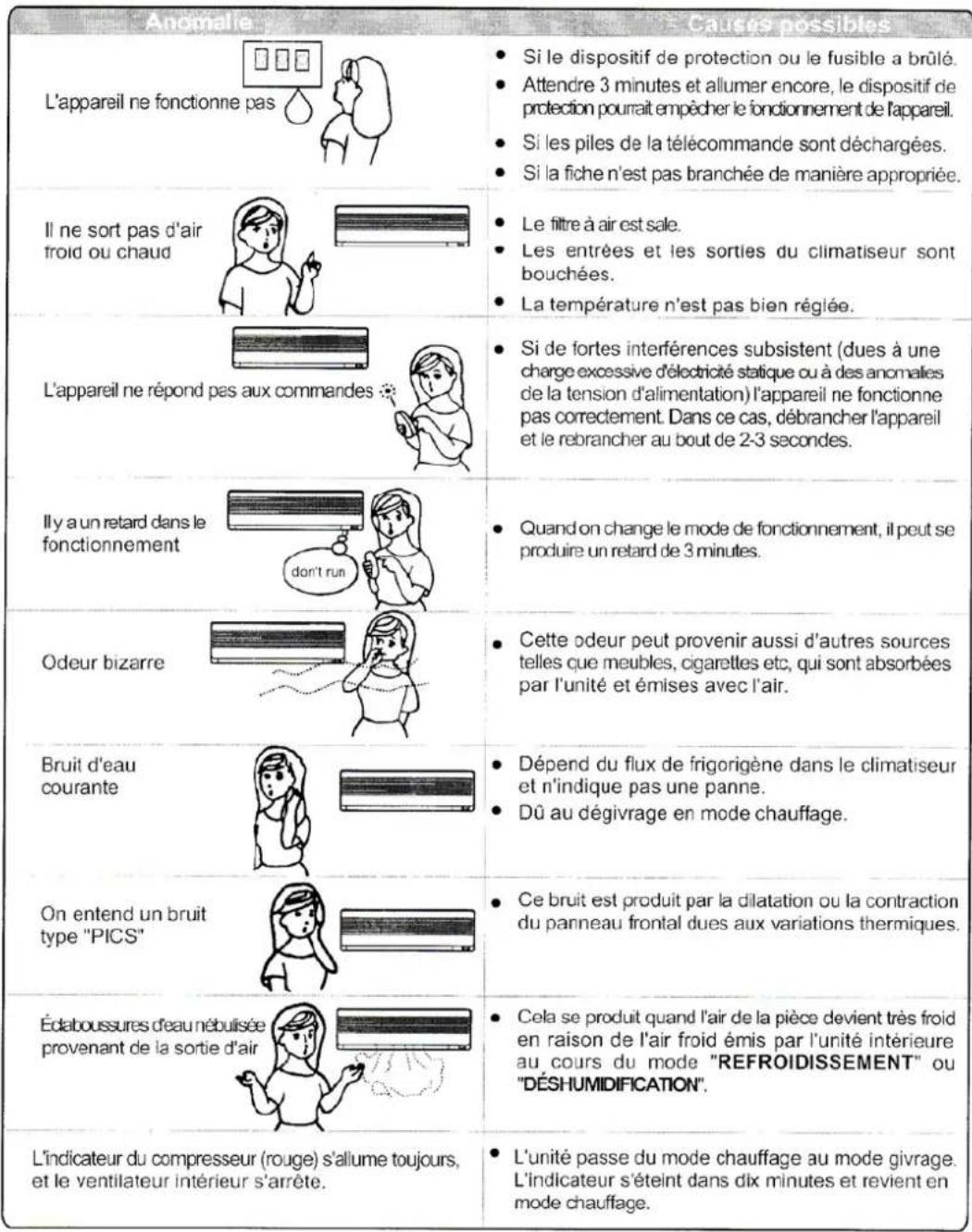

DEPANNAGE

CONFIGURATION DE L'INSTALLATION (utilisez des gants)

Plan d'installation

La distance du mur doit être supérieure à 150 mm

La distance avec le plafond doitetre supérieure a 150 mm

NOTE: La figure ci-dessus est seulement une représentation simple de l'unité qui pourrait différer de l'apparace extérieure de l'unité que vous aurez achetée L'installation doit être faite conformément aux normes nationales des installations électriques

INSTALLATION / POSE (utilizez des gants)

Choix de l'emplacement :

De I'unité interieure

• Dans un endroit pouvant supporter le poids de l'unité et qui n'amplifie pas le bruit et les vibrations pendant le fonctionnement.
• La sortie d'air ne doit pas être obstruée par unquelconque obstacle : l'air doit pouvoir circérer dans toute la pièce

• Ne pas installer l'appareil pres d'une source de chaleur, vapeur ou gaz inflammable

• Ne pas installer l'apparéil où il sera directement exposé au soleil. Installer l'apparéil prés d'une source de courant

• Un endroi où il est facile deposer les tuyautieries et de percer des trous dans le mur.
• Installer l'appareil où il sera facile d'évacuer les eaux condenses
• Respecter les distances indiquées entre l'unité et le plafond et le mur voir schéma page précédente.
• Un endroit où le filtré à air peut être retire aidément pour l'entretien.
• Installer l'unité et la télécommande à 1 m de distance ou plus du télévisuer, de la radio etc.
• Installer l'appareil le plus loin possible de lampes fluorescentes, afin d'éviter des effets nocifs.

De I'unité extérieur

• Eviter de l'installer sur le bord d'une route où elle pourrait entrer en contact avec des eaux boueuses.
• Eviter de l'installer dans un endroit trop ventaux et trop poussiereux
• Éviter de l'installer dans des endroits où peuvent se produit des fuites de gaz combustible.
• Ne pas installer l'unité extérieure dans des piècesGRAISEUSES, à proximé d'émissions de gaz de vulcanisation.
• Dans un endroit où la sortie de l'air n'est pas obstruée.
  Laisser l'espace nécessaire pour une bonne circulation d'air.
• Respecter les distances indiquées entre l'unité et le mur.
  La distance entre l'unité interieure et l'unité extérieure devrait etre de 3 metres, jusqu'à un maximum de 12 metres avec charge supplémentaire de refrigerant.
• Choisir un endroit stable et surface plane pour ne pas amplifier le bruit de fonctionnement. si I'unité extérieure est sujet à des vibrations, fixer la à l'aide des cylinloc (rondelle de caoutchouc)
• Dans le respect des règlements de co-propriété et les régles de bon voisinage.
• Dans un endroit où le débit d'air et le bruit ne dérangeront pas les voisins

Unité interieure

NOTE : Pour de meilleures performances, il est fortement conseilé que vous unité extérieur soit abrittée de tous éléments extérieurs (vent, humidité, froid, pluie,...) et qu'elle ne soit pas soumise à des températures extérieures inférieures à 0^

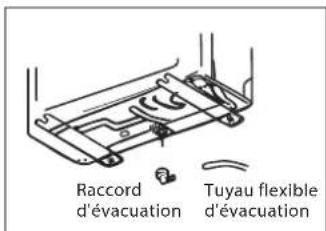

Installation du raccord d'évacuation et du tuyau flexible d'évacuation

Le condensat s'écoule de l'unité extérieur quand l'appareil fonctionne en mode chauffage.

Pour ne pas déranger les voisins et respecter l'environnement, installer un raccord d'évacuation et un tuyau flexible d'évacuation pour canaliser les eaux de condensation

Il suffit d'incluter le raccord d'évacuation et la rondelle de caoutchouc sur le chassis de l'unité extérieure, puis y raccorder le tuyau flexible d'évacuation (voir schema ci-contre)

INSTALLATION / POSE (utilisez des gants)

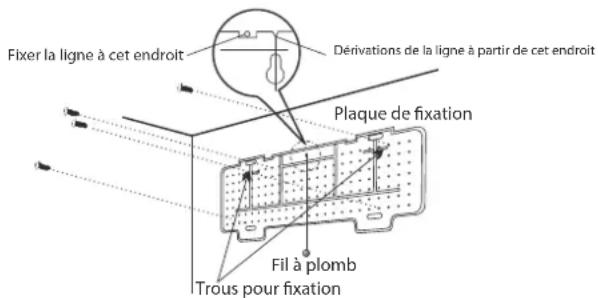

1.Installation de la plaque de montage :

Choisissez I'endroit ou installer la plaque de fixation en fonction de l'emplacement de l'unite interieure et du sens des tuyauteries. Mettre la plaque de montage horizontally à l'aide d'une règle ou d'un fil à plomb.

Percez des trous de 32mm de profondeur dans le mur pour fixer la plaque.

Metre les chevilles dans les trous, fixer la plaque de montage avec des vis autoradies.

Assurez-vous que la plaque de montage est bien fixée. Percez un trou pour la tuyauterie.

Choisir un point de repere sur la plaque de montage lorsque celle-ci est encore fixe a l'unite interieure.

Mesurez la distance entre le point de repere et le milieu de la liaison frigorifique.

Retirez la plaque de montage et reportez le point de repère de l'autre côté.

Vou puez mantenant fixer voire plaque de montage sur le mur. Vou puez mantenant forer le mur

trou de 65mm de diametre) dont le centre de ce trou sera la distance entre le point de repere et le milieu de la liaison frigorifique.

Pas plus de point de fixations que ceux préconisés..

Note: La forme de votre plaque de fixation est peut-être différente de la plaque représentée cl-dessus, mais la méthode pour l'instructor est la même

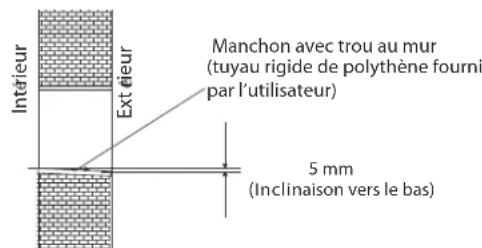

2. Effectuer un trou pour la tuyauterie

• Choiser la position où sera pratique le trou pour la tuyauterie, en fonction de l'emplacement de la plaque de fixation.
• Pratique un trou dans le mur. Le trou doit être incliné vers le bas et se diriger vers l'extérieur.
• Installer un manchon à travers le trou dans le mur et faire en sorte qu'il reste propre.

3.Installation des tuyauteries de I'unite interieure

• Positionner la tuyauterie (pour liquides et gaz) en la faisant passer à travers le trou dans le mur de l'extérieur, ou la monter de l'intérieur après avoir terminé la pose des tuyaux et le raccordement des cables, afin de pouvoir la raccorder à l'unité extérieure.

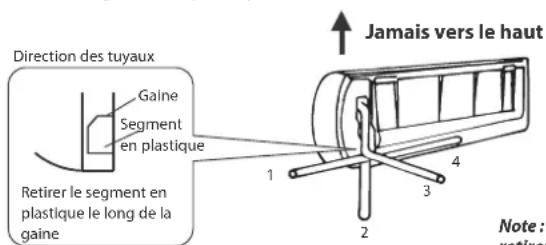

• Retirer ou non le segment en plastique, en fonction de la direction de la tuyauterie.

Note: Quand on fixe le tuyau le long de la direction 1, 2 ou 4, retireur le segment en plastique de la base de l'unité interieure.

INSTALLATION / MISE EN SERVICE (utilisez des gants)

Le type d'opérateur dépend du besoin de l'options (1 ou 2)

TABLEAU DES CORRESPONDANCES DES RACCORDEMENTS PAR REFERENCE :

	TYPE REFERENCE	RACCORDEMENT RAPIDE ET SECURISE 4 Mètres	RACCORDEMENT STANDARD 4 mètres	RACCORDEMENT STANDARD 6 mètres
REF405593 2600W/2800W	1/4 - 3/8	1/4 - 3/8	1/4 - 3/8
	REF : 405600 C	REF : 405602 A	REF : 403153 E
REF405594 3500W/3700W	1/4 - 3/8	1/4 - 3/8	1/4 - 3/8
	REF : 405600 C	REF : 405602 A	REF : 403153 E
REF405595 5200W/5600W	1/4 - 1/2	1/4 - 1/2	1/4 - 1/2
	REF : 405601 D	REF : 405603 B	REF : 403154 F
DC INVERTER REF405597 3500W/3900W	1/4 - 1/2	1/4 - 1/2	1/4 - 1/2
	REF : 405601 D	REF : 405603 B	REF : 403154 F
DC INVERTER REF405598 5200W/5800W	1/4 - 1/2	1/4 - 1/2	1/4 - 1/2
	REF : 405601 D	REF : 405603 B	REF : 403154 F

RACCORDEMENT FRIGORIFIQUE DES UNITES INTERIEURE ET EXTERIEURE :

OPTION 1

READYCLIM SIMPLE, RAPIDE ET SECURISE PAR SIMPLE VISSAGE

NE NECCESSITE AUCUN TIRAGE AU VIDE, NI MANIPULATION DE FLUIDE FRIGORIGENE Parfaitement SÉCURISÉ et FIABLE, toutefois la mise en service doit être réalisée par un opérateur qualifié

Conforme au Reglement N°842/2006 du PARLEMENT EUROPEEN et du CONSEIL du 17 Mai 2006

Se reporter à la notice d'installation dans le carton du raccordement rapide

OPTION 2

AVEC RACCORDEMENT STANDARD

RACCORDEMENT ET MISE EN SERVICE OBLIGATOIRE PAR UN FRIGORISTE

1. Oter les manchons/adaptateurs (1) des unités interieure et extérieure. Réserver à un opérateur qualifié

1. Récuperer la charge de fluide qui se trouve dans l'unité interieure (geste technique à faire effectuer par un opérateur qualifié qui doit utiliser une station de récupération.
2. Dérouler l'ensemble du raccordement frigorifique avec précaution.
3. Devisser les écrous aux extrémités du raccordement frigorifique ainsi que les raccords/vannes des deux unités
4. Présenter le raccordement frigorifique bien dans l'axe du pas de vis puis serrer à la main au maximum Régérer cette opération pour les autres raccords à l'unité interieure et extérieure

1. A l'aide de 2 clés à molette serrer les écrous frigorifiques en prarent garde de ne pas endommager le filtage jusqu'à être un échéété parfaite. (l'utilisation d'une clé dynamométrique est recommendée, les forces de serrage vous sont communiquées dans le tableau ci-dessous)
2. Répéter la procédure 4 pour les autres raccordements.
3. Proceder au tirage au vide

Modèle	Dimension de tube	Force	Largeur de l'écrou
7,9,12,18K	Liquide (6 ou ¼pouces)	1.8kg.m	17mm
22,24,30K	Liquide (10 ou 3/8pouces)	3.5kg.m	22mm
7,9K	Gaz (10 ou 3/8pouces)	3.5kg.m	22mm
12K (Friquence fixe de climatiseur)	Gaz (10 ou 3/8pouces)	3.5kg.m	22mm
12,18K	Gaz (12 ou 1/2pouces)	5.5kg.m	24mm
20,24,30K	Gaz (16 ou 5/8pouces)	7.5kg.m	27mm

NOTE: ISOLATION THERMIQUE DES JOINTS TUYAUTERIES

Calorifuger les joints des tuyauteries et les recouvrir avec un ruban vinyle

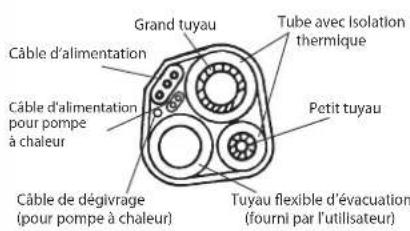

Isolation thermique des tuyauteries :

A. Positionner les flexibles d'évacuation sous la tuyauterie.

B. Isolant: mousse de polythène d'une épaissur de plus de 6mm

Recouvir de ruban vinyle

Le tuyau d'évacuation doit être orienté vers le bas pour facilité le flux.

Ne pas plier le tuyau d'évacuation, s'assurer qu'il ne présente pas de bosses, qu'il n'est pas tardu et ne pas immer le bout dans l'eau

Si un tuyau de rallonge est raccordé au tuyau d'évacuation, s'assurer que celui-ci est calorifugé si on le fait passer dans l'unité interieure

Si la tuyauterie se dirige vers la droite, la tuyauterie, le cable d'alimentation et le tube d'évacuation doivent être munis d'une isolation thermique et fixés à l'arrière de l'unité avec un raccord pour tuyaux

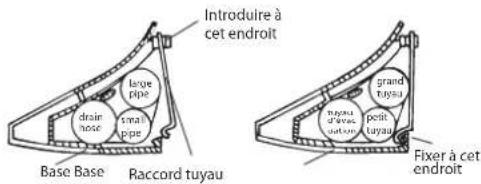

A. Introduire le raccord du tuyaudans delogement

B. Appuyer pour fixer le raccord du tuyau sur la base

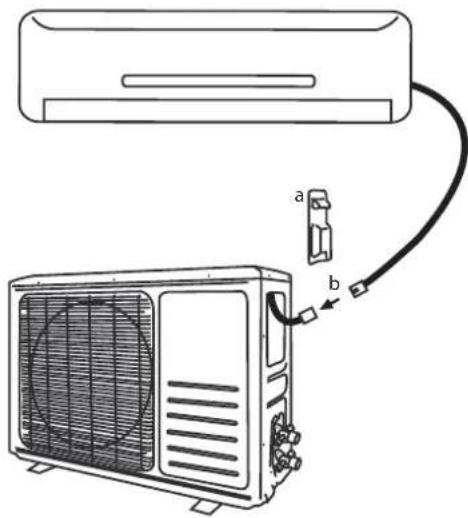

Raccordement du cablage électrique des unités

Rappel: si le cable est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger

Le cablage électriche est équipé de connecteurs rapides (male et fémelle) à ses extrémités permettant une connexion rapide (sans vis), et sécurisé entre les 2 unités.

Raccordement :

1) Retirer le cache (fig a) de l'unité extérieur
2) Raccorder le cablage electrique de I'unité interieure à celui de I'unité extérieure (fig b)
3) Attention: Repositionner le cache de l'unité extérieure en ayant préalablement place les connecteurs à l'intérieur afin de se protégger des intempéries
4)Veillez à ce que le cache soit bien fixé

Specifications du cable

Capacité Btu/h	Câble d'alimentation
7K, 9K	Type	Zone à section croisiée normale
	H05VV -F 1	5mm²×3
12K H05VV -F		1.5mm²×3
		2.5mm²×3
18K H05VV -F 2.5mm²×3

Note: Les cables ci-dessus seront approuvés par HAR ou SAA.

Test du fonctionnement

Mettre notre installation sous tension

Brancher le cable d'alimentation de l'unité interieure à la prise de courant.

Verifiez si les touches de la télécommande fonctionnent correctement.

Verifiez si le reglage de la temperature et de la minuterie fonctionne.

Vérifiez si les sorties d'air et orientations de courant d'air fonctionnent bien.

Verifiez si vous entendez des bruits ou apercevez des vibrations anormales pendant le fonctionnement.

ATTENTION

Votre climatiseur doit etre branché sur une ligne d'alimentation independante munie d'un disjoncteur 20A et d'un dijoncteur differentiel avec protection thermique 30mA installe selon les normes et la reglementation en vigeur

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

La prise de courant doit être parfaitement accessible même après l'installation pour la débrancher en cas de besoin

NOTE:

Ne pas laisser d'air entre dans le système et ne pas décharger le gaz lorsque le climatiseur est en fonction.

Le type du fusible utilisé sur les cartes électroniques pour les modèles 7K, 9K et 12K est de 50T avec la valeur nominale de 3,15A, classeT, 250V max. Pour les modèles 18K, 22K, 24K et 30K, il est de 3, 15A, T, 250V. Le fusible pour le climatiseur est à fournir par l'utilisateur en fonction de la puissance d'entrée maximum du courant ou en utilisant le dispositif de protection.

Vouss pouvez installer des liaisons frigorifiques sur une longueur maximale de 12m et hauteur maximale de denivèle de 3m, au dela prévoir des pièges à l'huile. Vous devez faire procéder à une recharge de gaz de l'ordre de 20g par mêtre à partir de 5m.

Veuillez ne pas placer d'objets précieux et électriques (TV, chauffage...etc) sous les unités après installation (risque goutte d'eau)

Ci-dessous les questions qui reviennent le plus souvent sur nos climatiseurs avant ou après l'achat et les réponses qui s'y rapportent.

ENTRETIEN

Est-ce que je peux faire une recharge de gaz moi même?	Vous ne pouvez pas procéder à des recharges de gaz vous mêmes. Seuls les frigoristes et opérateurs qualifiés sont habitibles à acheter et à manipuler le gaz.
Possédez vous des installateurs sur la France entière pour procéder à l'installation de mon climatiseur?	Nous disposons d'un réseau national d'installateur dépanneur couvrant toute la France. Mise en relation automatique sur www.e-prestations.fr
Au bout de combien de temps doit je faire faire une recharge de gaz?	Nous vous conseillons de souscrire un contrat d'entretien pour effectuer un contrôle annuel de votre climatiseur.

L'APPAREIL

Mon climatiseur fait-il du chaud ?	Tous les climatiseurs de notre gamme sont réversibles. Ils produit du chaud et du froid.
L'unité interieure contient - elle du gaz?	oui, une charge minime qui lors de la mise en service standard doit être récapacité par un frigoriste ou opérateur qualifié à l'aide d'une station de récapération
Est-ce que je peux brancher une unité interieure et une unité extérieure qui ne sont pas de la même puissance?	Il est absolument interfit et impossible de brancher une unité interieure et une unité extérieure qui ne sont pas de puissances égales.
Le sigle chauffage ne s'affiche pas sur ma télécommande?	Il s'agit d'une erreur de programmation de votre télécommande. Retirer les piles et remettez les en place. Deux signes doivent clignoter sur votre télécommande. N'appuyez sur aucun bouton pendant le clignotement. Le chauffage se programmera automatiquement. Vous pouvez ensuite rallumer votre télécommande et vous constaterez que le sigle du chauffage (petit soleil) apparaitra sur votre télécommande.
En mode chauffage, la ventilation de l'unité interieure se coupe)dés ma demande?	Cela est tout à fait normal. En mode froid, la ventilation de l'unité interieure tourne immédiamet et vous sufflie ensuite du froid. Par contre, dés que vous demandez du chauffage, la ventilation de l'unité interieure s'enclenché seulement lorsque l'unité interieure a du chaud à vous souffler.
J'ai de l'eau qui coule sous l'unité extérieure en abondance aussi bien en mode froid qu'en mode chauffage.	C'est un phénomène normal. La production de condensat fait partie du bon fonctionnement de votre appareil. Lorsque vous demandez du froid l'unité interieure et extérieure produit des condensats. En mode chauffage, l'unité extérieure seulement en produit. Nous vous consellons de placer le raccord noir fourni ainsi que le tube d'évacuation pour dirige les condensats.
Quelles différences y a-t-il entre un climatiseur réversible et un climatiseur Inverter?	Un climatiseur Inverter peut fonctionner jusqu'à des températures extérieures allant jusqu'à -15°C (alors qu'un climatiseur réversible normal s'arrête à -7°C). De plus, un climatiseur Inverter consomme beaucoup moins d'électricité qu'un climatiseur standard (ceci du à la régulation exercée par le compresseur).
Le dos de mon unité extérieure givre anormalement. Comment doit je faire?	Cela peut indiquer un problème avec la sonde de dégivrage située dans votre unité extérieure. Nous vous recommendons fortément de faire un caisson autour de l'unité extérieure (en respectant évidemment les distances préconisées dans la notice) pour évoir que l'humidité, le froid, le vent ... entrent en contact avec l'échangeur thermique de l'unité extérieure.

LA POSE

Est-ce que je peux installer mon climatiseur moi-meme?	Rappel : L'installation = Pose + Mise en service La pose peut être effectuee par un bricoleur averti. La mise en service doit etreffectuees par un opérateur qualifié
Mon chauffagiste ou mon électricien peut-ilmettre en service mon climatiseur ?	Seul un FRIGORISTE ou un opérateur qualifié peut installer oumettre en service votre climatiseur
Est-ce je peux placer mon unité extérieure dans des combles, dans un garage ou dans mon grenier ?	Il est absolutement déconseilé de placer votre unité extérieure ailleurs qu'à l'extérieur
Puis-je faire sourir les raccordements frigorifiques de l'unité intérieure vers le haut, lorsque je regarde l'unité intérieure de face ?	Voues pouvez faire sourir les raccordements frigorifiques vers la gauche, vers la droite, vers le bas ou tout droit. Vous ne pouvez pas faire sourir les liaisons frigorifiques vers le haut car cela endommagerait le tube de l'échangeur de l'unité intérieure.

SERVICE APRES VENTE

Pour tout problème de fonctionnement de votre apparéil, contactez notre HOTLINE au numéro suivant:

N°Indigo 0825074100

CoT de I'appel:0,16 E TTC/mh par poste fbx

Afin de valider tout appel telphonique sur notre central SAV, veuillez vous munir :

• Des modeles de vos unités ainsi que les numérios de série (interieur; extérieur)
  Vous trouverez ces elements sur un autocollant qui est appose sur chaque unite
  Votredateetlieudachat

Rendez vous sur

www.airton.fr

AIDE A L'ACHAT

• Fonctionnement des climatiseurs
  La gamme de produit
  Fiches techniques
• Choisissezvoireclimatiseur
• Notice d'utilisation
  *Vidoe pose
• Questions/Responses (FAQ)
  Le credito d'impacte

LE SAV D'AIRTON

Garanties et conditions
Demande en ligne de SAV
*Tarifis indicaitds des prestations
*SuivienigneSAV/Clients
*SuienigneSAV/Magasin
Formulae de qualite
*Video technique

Les climatiseurs Airton contiennent des gaz HFC R410A (HFC32&HFC125) à effet de serre fluorés relevant du protocole de Kyoto

Le HFC R410A est un gaz dit "Ecologique" car sans chlore ( remplace le R22) respectieux de la couche d'zone. Vous trouvrez sur chaque système hermetique scellede votre climatiseur une etiquette indiquant la charge de gaz et sa nature.

Toute intervention sur les jonctions scelledes des unites interieure et exterieure doit etre faite dans les regles de l'art par un operateur qualifie et avec le materiel adequate (station de recuperation et pompe a vide)

RECYCLAGE

Tout consommateur doit se responsabiliser concernant les changements rapides qui interviennent sur l'environnement et la couche d' ozone. Deux principales directives europeennes ont ete transposedes dans le Droit Francais pour reagir face aux importantes modifications intervenues sur notre environnement.

La première de ces directives a pour but de valoriser et d'éliminer les piles et les accumulateurs usages contenant des matières dangereuses. L'élimination comprend ces différentes options : le ramassage, le tri, le transport, le traitement des déchets, le stockage, le dépôt dans ou sur le sol et les opérations de transformation nécessaires à leur réutilisation. La valorisation inclus le recyclage, le réemploi, la recupération ou l'utilisation des déchets comme source d'énergie.

La seconde directive a pour objectif prioritaire la prévention en ce qui concerne les déchets d'équipements électriques et Electroniques, leur réutilisation, leur recyclage et les autres formes de valorisation de ces déchets, de manière à réduire la quantité de déchets à éliminer. Elle vise aussi à améliorer les performances environnementales de tous les opérateurs concernés au cours du cycle de vie des équipements électriques et Electroniques tels que les producteurs, les distributeurs et les consommateurs.

Ces deux directives ont en commun la preservation, la protection et l'amélioration de la qualité de l'environnement, la protection de la santé de l'homme et l'utilisation prudente et rationnelle des ressources naturelles. Nous vous demandons donc de bien pouvoir prendre en compte les éléments suivants.

1. Les piles

Selon la directive n° 91/157/CEE du 18 mars 1991, relative aux piles contenant certaines matieres dangereuses, les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet effet que vous trouvez généralement à l'entrée des supermarchés et autre point de vente et non dans les déchets menagés non triés.

2. Leclimatiseur

Selon la directive n° 2002/96/CEE du 27 janvier 2003, relative aux déchets d'équipement s'électriques et électroniques (DEEE), nous vous demandons de ne pas jeter notre climatiseur avec les déchets municipaux non triés.

En raison de la presence de gaz réfrigérant (R407C ou R410A) dans cette climatisation, cette pourrait avoir des effets potentiels sur l'environnement et sur la santé humaine s'il n'est pas trié et détruit correctement.

Lorsque vous apercevrez le symbole ci-dessous sur l'emballage de n'importe quel produit que vous achetez à l'avvenir, souvent-vous des informations spécifiées sur le document d'accompagnement «Recyclage».

Le symbole ci-dessous indique que le produit ou l'emballage est recyclable mais rien n'indique que le produit ou l'emballage est recyclé.

Ces deux directives sont basées sur le principe du « pollueur - payeur ». Toutes personnes dérogeant à ces directives devront assumer les sanctions applicables prévues.
