Notice AIRTON TCA 21I2HA - page 1
Caractéristiques Détails
Type d'appareil Climatiseur mobile
Capacité de refroidissement 2100 W
Classe énergétique A
Niveau sonore 65 dB
Dimensions (L x P x H) 30 x 30 x 70 cm
Poids 25 kg
Fonctionnalités Refroidissement, déshumidification, ventilation
Utilisation Idéal pour des pièces jusqu'à 30 m²
Entretien Filtres lavables, nettoyage régulier recommandé
Sécurité Protection contre la surchauffe
Accessoires inclus Tuyau d'évacuation, télécommande
Garantie 2 ans

FOIRE AUX QUESTIONS - TCA 21I2HA AIRTON

Comment installer la climatisation AIRTON TCA 21I2HA ?
Veuillez suivre le manuel d'installation fourni avec le produit pour vous assurer que l'unité est installée correctement. Assurez-vous également de respecter les normes de sécurité et les recommandations d'emplacement.
Comment régler la température de la climatisation AIRTON TCA 21I2HA ?
Utilisez la télécommande fournie pour ajuster la température en appuyant sur les boutons '+' ou '-' jusqu'à atteindre la température souhaitée.
Que faire si la climatisation ne s'allume pas ?
Vérifiez que l'appareil est correctement branché et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.
Pourquoi l'air soufflé par la climatisation est-il chaud ?
Cela peut être dû à un filtre encrassé ou à un manque de réfrigérant. Vérifiez et nettoyez le filtre, et si le problème persiste, contactez un professionnel pour vérifier le niveau de réfrigérant.
Comment nettoyer le filtre de la climatisation AIRTON TCA 21I2HA ?
Retirez le filtre selon les instructions du manuel, puis nettoyez-le avec de l'eau tiède et du savon doux. Laissez sécher complètement avant de le remettre en place.
La climatisation fait du bruit, est-ce normal ?
Un léger bruit peut être normal lors du fonctionnement. Toutefois, si le bruit est fort ou inhabituel, vérifiez que l'unité est bien installée et qu'il n'y a pas d'objets obstruant les ventilateurs.
Comment passer du mode refroidissement au mode chauffage ?
Utilisez la télécommande pour sélectionner le mode souhaité. Appuyez sur le bouton 'Mode' jusqu'à ce que le mode chauffage soit sélectionné.
Que faire si l'unité fuit de l'eau ?
Cela pourrait être dû à un filtre encrassé ou à un problème de drainage. Vérifiez et nettoyez le filtre, et assurez-vous que le tuyau de drainage n'est pas obstrué.
Comment effectuer la maintenance de la climatisation AIRTON TCA 21I2HA ?
Il est recommandé de nettoyer régulièrement les filtres et de vérifier les niveaux de réfrigérant. Pour une maintenance plus approfondie, faites appel à un professionnel.

Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice TCA 21I2HA - AIRTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TCA 21I2HA de la marque AIRTON.

MODE D'EMPLOI TCA 21I2HA AIRTON

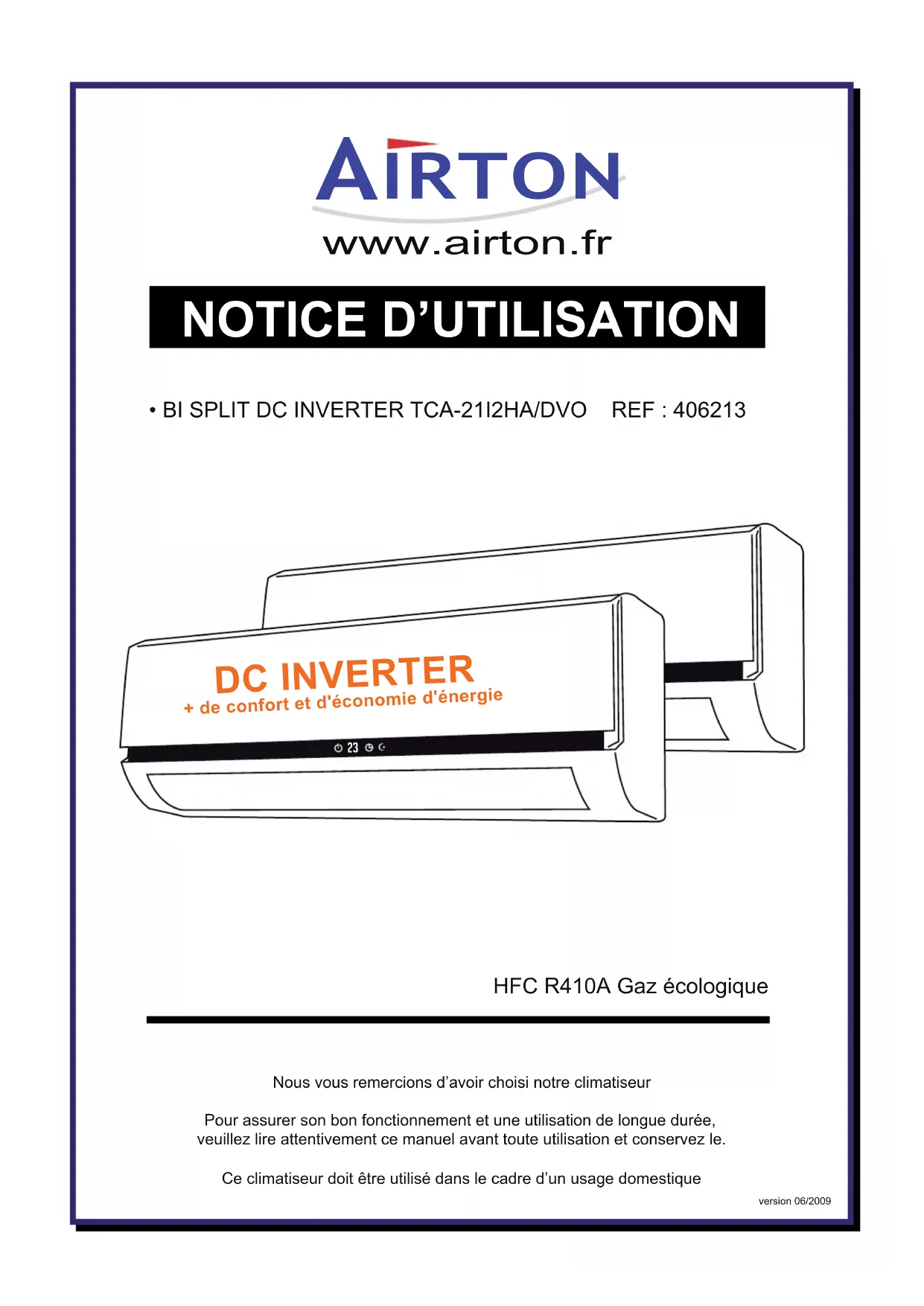

  • BI SPLIT DC INVERTER TCA-21I2HA/DVO REF : 406213HFC R410A Gaz écologiqueNous vous remercions d’avoir choisi notre climatiseurPour assurer son bon fonctionnement et une utilisation de longue durée, veuillez lire attentivement ce manuel avant toute utilisation et conservez le.Ce climatiseur doit être utilisé dans le cadre d’un usage domestique23

DC INVERTER + de confort et d'économie d'énergieversion 06/2009• Avant tout, veuillez prendre connaissance des informations mentionnées en page annexe ainsi que des conditions de prise en charge SAV présentées dans votre carnet de garantie. Si l’un de ces deux documents est manquant lors de votre achat, veuillez contacter notre service après vente• Veuillez lire les indications suivantes attentivement et vous assurez de leur compréhension avant de procéder à l’installation de votre climatiseur. Installation = Pose + Mise en service Définition de la pose :Placer et fixer les différents éléments (Unités intérieure & extérieure) et percer le/les murs pour le passage des raccordements frigorifiques & électriques. Positionner les raccordements frigorifiques et câblage électrique SANS FAIRE LES CONNEXIONS. Positionner le tuyau d’évacuation condensat Ce travail peut être effectué par un bricoleur averti qui suit avec rigueur les instructions et consignes mais exige d’avoir un minimum d’outillage, de patience et de force physique.Définition de la mise en service : Vérifier la pose et l’adéquation entre le produit et le site (l’adaptabilité du type de climatiseur avec la pièce à rafraîchir et l’emplacement) procéder au connexion des raccordements frigorifiques et électriques, mise sous tension éléctrique et pression frigorifique, tester l’étanchéité du circuit, tester le produit et expliquer son fonctionnement, vérifier l’écoulement des condensats. NOTIONS IMPORTANTES Veuillez prendre connaissance des garanties et conditions.La mise en service doit être effectuée par un frigoriste/opérateur qualifiéPour une mise en relation avec un opérateur/frigoriste de notre réseau, contactez nous : - sur notre site internet www.airton.fr - Par téléphone au N° INDIGO 0825 074 100 (Coût de l’appel : 0,15 euros/min poste fixe) Vous avez acheté le RACCORDEMENT READYCLIM SIMPLE, RAPIDE ET SECURISE OPTION 1 *Assurez vous que le frigoriste est bien équipé et utilise le matériel adapté (station de récupération de fluide et pompe à vide)Seuls, les opérateurs qualifiés peuvent ôter/déchirer les scéllés placées sur les jonctions des unités intérieure et extérieure pour déconnecter les manchons/adaptateurs Vous avez acheté le RACCORDEMENT STANDARD OPTION 2

  • AUCUNE MANIPULATION DE FLUIDE FRIGORIGENE C onforme au R églement E urop éen N°842/2006 du 17 mai 2006
  • Notice sujette à des modifications et mise à jour selon l'évolution technologique de nos produits et selon la législation / réglementation.N’hésitez pas à vous rendre sur www.airton.fr
  • TIRAGE AU VIDE & MANIPULATION DE FLUIDE FRIGORIGENE

RESPONSABILITES ATTENTION Nous déclinons toutes responsabilités concernant

PRESENCE DE PATE A JOINT SUR LES RACCORDS FRIGORIFIQUES un mauvais branchement, une mauvaise connexion des raccords, le pliage ou la détérioration des raccordements frigoriques, des chocs subis à l’installation du produit, une installation non conforme aux réglementations en vigueur (montage, sécurité électrique,…) d’éventuels coûts, services ou sinistres provoqués par un mauvais montage un serrage trop fort écrasant le collier battu et causant une fuite de gaz un fonctionnement peu ecace du climatiseur dû à un mauvais tirage au vide un dénivelé entre unité intérieure et unité extérieure supérieure à 3 mètres sans piège à huile la présence de corps étrangers dans le circuit frigorique la perte de charge due au dépassement des longueurs des liaisons frigoriques Coupez le courant électrique avant de commencer toute installation. Avant toute installation controller les modèles respectifs de vos unités et vérier leur correspondance Avant tout fonctionnement de votre climatiseur il est impératif de procéder au test de fonctionnement Gardez toujours votre unité extérieure en position verticale durant la manipulation. La pose de l’unité extérieure dans les combles, veranda, ou bien cave est formellement interdite. L’unité extérieure doit être posée sur surface dure et propre ou xer sur un support adapté. Vous devez respecter un dénivelé maximum de 3 mètres entre les éléments à partir du moment ou votre unité extérieure est plus haute que votre unité intérieure. Toute installation électrique sur nos climatiseurs doit être protégée par un disjoncteur diérentiel avec protection thermique. Chaque climatiseur doit posséder sa ligne électrique indépendante Toute modication sur les liaisons demande l’intervention d’un opérateur qualié. Si votre kit de liaison est trop long, ne le coupez pas. Enroulez le délicatement derrière votre unité N’oublier pas de remplir votre carnet de garantie en y apposant les étiquettes pour les references modèles + N° de série des problèmes dus à une mauvaise inclinaison des tubes d’évacuation ayant provoqué un dégât des eaux la perte de charge due à un mauvais serrage des raccords des liaisons frigoriques la non ouverture des deux vannes ayant engendré le serrage du compresseur. Prenez le temps de bien lire toutes les recommandations décrites dans cette notice. Conservez votre notice précieusement. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Un moyen de déconnexion du réseau d’alimentation électrique ayant une distance d’ouverture des contacts de tous les pôles doit être prévu xe conformément aux règles d’installation et normes.Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualications similaire an d’éviter tout danger.

Les symboles rapportés dans cette notice sont à interpréter comme il suit :Identification des pièces Les schémas dans ce manuel sont basés sur la vue extérieure d'un modèle standard.La forme peut par conséquent différer du climatiseur que vous avez sélectionné. Unité intérieure 1 Unité intérieure 2 Entrée d'air Panneau frontal Filtre à air Ecran d'affichage Sortie à air Filtre électrostatique (en option) Panneau d'urgence Grille de réglage vertical Filtre à carbon (en option) Grille de réglage horizontal Télécommande Entrée d'air Tuyau de vidange Sortie d'air Tuyaux et câble d'alimentation Remarque :De la condensations'écoule en modes Refroidissementet Déshumidification Unité extérieure

IDENTIFICATION FONCTION BOUTON URGENCE Mise en route manuelle DES PARTIES Façade unité intérieure : Op ration et visualisation Indicateur SommeilIl s'allume durant la mise en valeur de la fonction de sommeil.Indicateur ÉnergieIl s'allune quand l'alimentation en nergie est en marche.Signal RéceptionSignal de réception de la télécommandeIndicateur MinuterieIl s'allume durant la mise en marche de la minuterie.Indicateur MarcheIl est en marche pendant l'opérationLe schéma ci-dessus convient aux séries C, D, E ,F, G, H, J, K, M, N, V, ZI, BD, BE,BF,BH et BJTI ME R R UNSLE EPPOWERambiante ou de la temp ratures lectionn .ambiante ou de la temp ratures lectionn e.

Bouton d'urgence Actionner le bouton d’urgence pour commander l’unité lorsque que la télécommande ne fonctionne pas Soulever le panneau pour accéder au bouton d’urgence

1) Si vous appuyer une fois le climatiseur fonctionnera en mode

climatisation par défaut (Froid) 2)Si vous appuyez sur le bouton 2 fois, l’appareil fonctionnera en mode chauage par défaut

3) Pour arrêter l’appareil, tenir enfoncé le bouton jusqu’à entendre

un long bip ON/OFF Bouton d'urgence Circuit imprim achage Panneau avant La forme et la position du bouton d’urgence peuvent varier selon le modèle7

L'apparence, la forme et la position des boutons, les indicateurs et certaines fonctions de la télécommande peuvent varier selon le modèle mais les fonctions demeurent les mêmes. La télécommande émet un signal sonore (bip) pour conrmer la transmission de commande à l’unité No.

TIMER Augmente la température ou le temps de 1 unité Abaisse la température ou le temps de 1 unité Pour démarrer ou arrêter le climatiseur Pour régler la minuterie en mode automatique Pour sélectionner le mode de fonctionnement : sensation / refroidissement / déshumidication/ ventilateur ou chauage. Pour le mode sensation, vous pouvez choisir automatiquement le mode de fonctionnement en fonction du réglage de départ. Pour sélectionner la vitesse du ventilateur de l’unité intérieure : auto/basse/moyenne/haute Pour régler la position du balayage du courant d’air en automatique ou manuelle Pour activer ou arrêter la fonction veille RESET Pour réinitialiser la télécommande Bouton Fonction SLEEPTIMERSWING MODE ON/OFF

Il vous sut d’appuyer sur n’importe quelle touche pendant plus de 5 secondes pour activer cette fonction. Attention, ne diriger pas le signal de la télécommande vers le capteur de signal de l’unité intérieure Visualisation de la transmission Visualisation de la mise en marche de la minuterie Visualisation de la mise en marche de la température Visualisation de la mise en marche du réglage de la température Visualisation de la mise en marche Transmission des signaux à l’unité intérieure

Mise en place des piles - Retirer le couvercle du compartiment à pile en le glissant dans la direction de la èche - Insérer les piles neuves en respectant le sens de la polarité (+) et (-) - Remettre le couvercle en place Utiliser 2 piles de type LRO 3 AAA (1.5V). Ne pas utiliser des piles rechargeables. Lorsque la visualisation des signaux s’aaiblie, remplacer les piles usagées par des neuves du même type. Les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet eet que vous trouverez généralement à l’entrée des supermarchés ou autre point de vente et non dans les déchets ménagès non triès Retirer les piles de la télécommande si vous n’utilisez pas votre climatiseur pendant une longue période U tilisation de la télécommande : - Pointer la télécommande en direction du récepteur du signal de l’unité intérieure. - S'assurer qu'il n'y a pas d’obstacle entre la télécommande et le récepteur de signal de l’unité intérieure - Ne jamais laisser exposé la télécommande au soleil - Le signal porte jusqu’à une distance de 7 mètres sans obstacle Nous vous recommandons de positionner la télécommande dans son support mural Support de télécommande DISP LAY HEA LTH

Mode « AUTOMATIQUE »

1. Sélection automatique du mode, température programmée (voir tableau)

2. Impulsion sur la touche mode jusqu'à l’obtention du sigle ou

3. Validation de cette fonction après 3 minutes d’arrêt du compresseur.

Mode Température programmée Refroidissement 24°C Chauffage 23°C Mode Refroidissement

1. Impulsion sur la touche mode jusqu’à l’obtention du signe

Sélectionnner la température par implusions successives des touches de votre télécommande Sélectionnner la température par implusions successives des touches de votre télécommande Dans ce mode, le ventilateur de l’unité intérieure s’enclenche mais cette dernière ne souera du froid que quelques minutes plus tard. Lorsque la température demandée à la télécommande est atteinte dans votre pièce, le ventilateur de l’unité intérieure continue de tourner. Mode Déshumidication

1. Impulsion sur la touche mode jusqu’à l’obtention du signe

1. Impulsion sur la touche mode jusqu’à l’obtention du signe

2. Impulsion sur la touche « fan » jusqu'à l’obtention de la vitesse de ventilation

désirée Dans ce mode, aucune production de froid ni de chaud. L’unité extérieure ne s’enclenchera pas Mode Chauage

1. Impulsion sur la touche mode jusqu’à l’obtention du signe

3. Programmer 4°C au dessus de la température de la pièce à hauteur de l’unité

intérieure Dans ce mode, le ventilateur de l’unité intérieure ne s’enclenchera que lorsque que l’unité intérieure a du chaud à souer. Lorsque la température demandée à la télécommande est atteinte, l’unité intérieure et extérieure s’arrêtent.

EXPLICATION DES MODES

1) En pointant la télécommande vers l’unité intérieure :

Appuyer sur la touche ON/OFF lorsque l’appareil reçoit le signal, le climatiseur se met en marche

2) Choisisser le mode de fonctionnement (Automatique,froid, chaud, déshumidication, ventilation)

en appyuant successivement sur la touche mode jusqu’à obtenir le mode souhaité

3) Régler la température souhaitée en appuyant sur les èches . La température s’élevera ou d’abaissera

d’1°C. Après que la température ambiante se sera élevée ou abaissée de 2°C, l’indicateur ne changera plus FONCTIONNEMENT TELECOMMANDE Mode d’opération et température sont déterminées par la température intérieure Température intérieure Mode de fonctionnement Température à atteindre < à 20°CChauage (pompe à chaleur), ventilateur (refroidissement seul) 23°C 20°C ~26°C Déshumidication 18°C> à 26°C Froid 23°C10 Il est préférable de mettre en marche la minuterie lorsque vous sortez le matin pour avoir une température confortable lors de votre retour. Vous pouvez aussi mettre en marche la minuterie la nuit pour un meilleur sommeil (ou enclencher le mode veille) Pour demander le démarrage différé de l’appareil Pour demander l’arrêt différé de l’appareil Mode TIMER - Minuterie - Pour programmer l'heure d’arrêt, l’appareil doit être en marche - Appuyer sur TIMER, régler l’heure en appuyant sur les touches ou jusqu’à ce que s’ache le nombre d’heures souhaitées au bout desquelles votre climatiseur devra s’arrêter Note : - Après la mise en marche de la minuterie, vériez que l’indicateur de minuterie clignote sur l’unité intérieure - Pour annuler la fonction réglée, appuyer sur la touche TIMER une nouvelle fois IMPORTANT Avant de procéder à l’heure de démarrage programmer le mode de fonctionnement à l’aide de la touche MODE et la vitesse du ventilateur touche FAN. Arrêter le climatiseur touche ON/OFF - Pour programmer l'heure de démarrage, l’appareil doit être en arrêt - Appuyer sur TIMER un rond vide s’ache, régler la température en appuyant sur les touches ou , - Appuyer sur TIMER à nouveau pour régler l’heure en appuyant sur les touches ou et ainsi faire acher le nombre d’heures souhaitées au bout desquelles votre climatiseur devra s’enclencher

SERVICE Utilisation du climatiseur

1. Faites fonctionner le ventilateur

uniquement pendant 3-4 heures afin de

intérieure. Sélectionnez le mode COOL ou HEAT, puis les températures programmées les plus élevées et activez le ventilateur.

2. Arrêtez le climatiseur, débranchez la fiche

car les poussières accumulées peuvent provoquer un incendie).

3. Enlevez les piles de la télécommande.

1. Nettoyez les filtres et replacez-les dans

2. Ne pas couvrir ou obstruer les entrées et

sorties des unités intérieures et extérieures.

3. Le câble de terre doit être bien fixé.

Insérez les piles et branchez la prise.12 MAINTENANCEFONCTIONNEMENT NUISANCES SONORES Caractéristiques du dispositif de protection Caractéristiques du mode de CHAUFFAGE Il est possible que le dispositif de sécurité arrêtel'appareil dans les cas suivants : Le dispositif de protection se déclenche dans les cas suivants : Préchauffage Postchauffage : Après la fin du mode chauffage, l'air froid est diffusé par l'unité intérieure deux à cinq minutes plus tard. Dégivrage Si l'appareil est complètement bloqué :

  • Appuyer encore une fois sur la touche ON/OFF pour le mettre en marche. Si le timer est annulé, Il faut le programmer à nouveau
  • NOTE : En mode Chauffage, les modèles DC INVERTER fonctionnent jusqu'à -15°C
  • Installer le climatiseur sur une base qui puisse en supporter le poids, pour rendre son fonctionnement plus silencieux.
  • Installer l'unité extérieure dans un endroit où l'air soufflé et le bruit de fonctionnement ne dérangent pas les voisins.
  • Ne pas positionner d'objets devant la sortie d'air de l'unité extérieure, ce qui augmenterait le bruit de l'appareil. CHAUFFAGETempérature air extérieur supérieure à 24°CTempérature air extérieur inférieure à -7°CTempérature ambiante supérieure à 27°CTempérature ambiante inférieure à 21°CTempérature ambiante inférieure à 18°CTempérature air extérieur supérieure à 43°CREFROIDISSEMENTDESHUMIDIFICATION **Pour les modèles relatifs à conditions climatiques tropicales(T3), la température maximale est 52 au lieu de 43.Si le climatiseur reste en marche en modeREFROIDISSEMENT ou DÉSHUMIDIFICATION, portes et fenêtresouvertes, et quand l'humidité relative est supérieure a 80 %,des gouttes de condensation se forment près de la sortie d'air.
  • En cas d'arrêt et remise en marche immédiate de l'appareil ou de modification du mode pendant le fonctionnement. Il est nécessaire d'attendre 3 minutes.
  • Quand on met l'appareil en marche il peut ce produire un retard de 20 secondes avant qu'il ne démarre effectivement. Pendant le démarrage du mode CHAUFFAGE, le flux de l'air est déchargé de l'unité intérieure 2-5 minutes plus tard. Pendant le mode CHAUFFAGE l'appareil dégivre automatiquement pour atteindre de meilleures performances. Cette procédure dure généralement 2-10 minutes. Pendant le dégivrage le ventilateur arrête de fonctionner. Quand le dégivrage est terminé, le climatiseur rétablit automatiquement le mode CHAUFFAGE. Note : Le mode chauffage N'EST PAS disponible sur les climatiseurs modèle froid seul.

PROTECTION14 DEPANNAGECONFIGURATION DE L’INSTALLATION (utilisez des gants)

La distance entre l’entrée d’air et le mur doit être supérieure à 300 La distance entre l’entrée d’air et le mur doit être supérieure à 300 La distance entre le sol doit être supérieure à 2000 mmLa distance avec le plafond doit être supérieure à 150 mmLa distance du mur doit être supérieure à 150 mmLa distance du mur doit être supérieure à 150 mm NOTE : La figure ci-dessus est seulement une représentation simple de l’unité qui pourrait différer de l’apparence extérieure de l’unité que vous aurez achetée L’installation doit être faite conformément aux normes nationales des installations électriques par un opérateur qualifié La distance entre la sortie d’air et tout obstacle doit être supérieure 2000m Supérieur à 500mm16 INSTALLATION / POSE (utilisez des gants) Des unités intérieures De l'unité extérieure Installation du raccord d'évacuation et du tuyau flexible d'évacuation NOTE : Pour de meilleures performances, il est fortement conseillé que votre unité extérieure soit abritée de tous éléments extérieurs (vent, humidité, froid, pluie,...) et qu'elle ne soit pas soumise à des températures extérieures inférieures à 0°C.Unité intérieureUnité extérieureHauteur doit être moins de 5mLongueur maximale 12 mètresavec complément de gazUnité intérieureUnité extérieureHauteur doit être inférieur à 3m sinon ilfaut des piège à huileLongueur maximale 12 mètresavec complément de gaz• Dans un endroit pouvant supporter le poids de l'unité et qui n'amplifie pas le bruit et les vibrations pendant le fonctionnement.• La sortie d'air ne doit pas être obstruée par un quelconque obstacle : l'air doit pouvoir circuler dans toute la pièce• Ne pas installer l'appareil près d'une source de chaleur, vapeur ou gaz inflammable• Ne pas installer l'appareil où il sera directement exposé au soleil. Installer l'appareil près d'une source de courant• Un endroit où il est facile de poser les tuyauteries et de percer des trous dans le mur.• Installer l'appareil où il sera facile d'évacuer les eaux condensées• Respecter les distances indiquées entre l'unité et le plafond et le mur voir schéma page précédente.• Un endroit où le filtre à air peut être retiré aisément pour l'entretien.• Installer l'unité et la télécommande à 1 m de distance ou plus du téléviseur, de la radio etc.• Installer l'appareil le plus loin possible de lampes fluorescentes, afin d'éviter des effets nocifs. Choix de l'emplacement :

  • Eviter de l'installer sur le bord d'une route où elle pourrait entrer en contact avec des eaux boueuses.• Eviter de l'installer dans un endroit trop venteux et trop poussiéreux• Éviter de l'installer dans des endroits où peuvent se produire des fuites de gaz combustible.• Ne pas installer l'unité extérieure dans des pièces graisseuses, à proximité d'émissions de gaz de vulcanisation.• Dans un endroit où la sortie de l'air n'est pas obstruée.• Laisser l'espace nécessaire pour une bonne circulation d'air.• Respecter les distances indiquées entre l'unité et le mur.• La distance entre l'unité intérieure et l'unité extérieure devrait être de 3 mètres, jusqu'à un maximum de 12 mètres avec charge supplémentaire de réfrigérant.• Choisir un endroit stable et surface plane pour ne pas amplifier le bruit de fonctionnement. si l'unité extérieure est sujet à des vibrations, fixer la à l'aide des cylinbloc(rondelle de caoutchouc)• Dans le respect des réglements de co-propriété et les règles de bon voisinage.• Dans un endroit où le débit d'air et le bruit ne dérangeront pas les voisinsLe condensat s'écoule de l'unité extérieure quand l'appareil fonctionne en mode chauffage.Pour ne pas déranger les voisins et respecter l'environnement, installer un raccord d'évacuation et un tuyau flexible d'évacuation pour canaliser les eaux de condensationIl suffit d'installer le raccord d'évacuation et la rondelle de caoutchouc sur le chassis de l'unité extérieure, puis y raccorder le tuyau flexible d'évacuation (voir schéma ci-contre)Tuyau flexibled'évacuationRaccordd'évacuationINSTALLATION / POSE (utilisez des gants)

Fixer la ligne à cet endroitDérivations de la ligne à partir de cet endroitPlaque de xationFil à plombTrous pour xation

Manchon avec trou au mur (tuyau rigide de polythène fourni par l’utilisateur) 5 mm (Inclinaison vers le bas)

Direction des tuyauxGaineSegment en plastiqueRetirer le segment en plastique le long de la gaine

1. Installation de la plaque de montage :

Choisissez l'endroit où installer la plaque de fixation en fonction de l'emplacement de l'unité intérieure et du sens des tuyauteries. Mettre la plaque de montage horizontalement à l'aide d'une règle ou d'un fil à plomb. Percez des trous de 32mm de profondeur dans le mur pour fixer la plaque. Mettre les chevilles dans les trous, fixer la plaque de montage avec des vis autoradeuses. Assurez-vous que la plaque de montage est bien fixée. Percez un trou pour la tuyauterie. Choisir un point de repère sur la plaque de montage lorsque celle-ci est encore fixée à l'unité intérieure. Mesurez la distance entre le point de repère et le milieu de la liaison frigorifique. Retirez la plaque de montage et reportez le point de repère de l'autre côté. Vous pouvez maintenant fixer votre plaque de montage sur le mur. Vous pouvez maintenant forer le mur (trou de 65mm de diamètre) dont le centre de ce trou sera la distance entre le point de repère et le milieu de la liaison frigorifique. Pas plus de point de fixations que ceux préconisés.. Note : La forme de votre plaque de fixation est peut-être différente de la plaque représentée ci-dessus, mais la méthode pour l'installer est la même

2. Effectuer un trou pour la tuyauterie

3. Installation des tuyauteries de l'unité intérieure

  • Choisir la position où sera pratiqué le trou pour la tuyauterie, en fonction de l'emplacement de la plaque de fixation.
  • Pratique un trou dans le mur. Le trou doit être incliné vers le bas et se diriger vers l'extérieur.
  • Installer un manchon à travers le trou dans le mur et faire en sorte qu'il reste propre.
  • Positionner la tuyauterie (pour liquides et gaz) en la faisant passer à travers le trou dans le mur de l'extérieur, ou la monter de l'intérieur après avoir terminé la pose des tuyaux et le raccordement des câbles, afin de pouvoir la raccorder à l'unité extérieure.
  • Retirer ou non le segment en plastique, en fonction de la direction de la tuyauterie. Note : Quand on fixe le tuyau le long de la direction 1, 2 ou 4,retirer le segment en plastique de la base de l'unitéintérieure. Jamais vers le hautretirer les manchons/adapteursretirer les manchons/adapteursUnité intérieure 1Connexion vers Unité intérieure 1Unité intérieure 2Connexion vers Unité intérieure 2Unité extérieureModèle Dimension de tube Force Largeur de l’écrou7, 9, 12, 18K Liquide (6 ou ¼ pouces) 1.8kg.m 17mm22, 24, 30K Liquide (10 ou 3/8 pouces) 3.5kg.m 22mm7, 9K Gaz (10 ou 3/8 pouces) 3.5kg.m 22mm12, 18K Gaz (12 ou 1/2 pouces) 5.5kg.m 24mm20, 24, 30K Gaz (16 ou 5/8 pouces) 7.5kg.m 27mm

INSTALLATION / MISE EN SERVICE (utilisez des gants) Le type d’opérateur dépend du choix de l’option (1 ou 2)

3. Dérouler l’ensemble des raccordements frigoriques avec précaution.

4. Dévisser les écrous aux extrémités du raccordements frigoriques ainsi que les raccords/vannes des trois unités

5. Présenter le raccordement frigorique bien dans l’axe du pas de vis puis serrer à la main au maximum

Répéter cette opération pour les autres raccords aux unités intérieures et extérieure

6. A l’aide de 2 clés à molette serrer les écrous frigoriques en prenant garde de ne pas endommager le

letage jusqu’à obtenir une étanchéité parfaite. (l’utilisation d’une clé dynamométrique est recommandée, les forces de serrage vous sont communiquées dans le tableau ci-dessous)

7. Répéter la procédure 4 pour les autres raccordements.8. Procéder au tirage au vide

RACCORDEMENT FRIGORIFIQUE DES UNITES INTERIEURES ET EXTERIEURE :

REF : 405603 REF : 403154 2600W/2800W 3500W/3800W 1/4 - 3/8 1/4 - 3/8 1/4 - 1/21/4 - 1/21/4 - 1/2 2. Récupérer la charge de fluide qui se trouve dans les unités intérieures (geste technique à faire effectuer par un opérateur qualifié qui doit utiliser une station de récupération.)

1. Oter les manchons/adaptateurs des unités intérieures et extérieure. Réserver à un opérateur qualifié

NE NE CESSITE AUCUN TIRAGE AU VIDE , NI MANIPULATION DE FLUIDE FRIGORIGÈ NE Parfa itement SÉCURISÉ et FIABLE, tou tefois la mise en service doit être réalisée par un op érateur qualifié

Conforme au R églement N°842/2006 du PAR L E MENT EUROPEEN et du CONSE IL du 17 Mai 2006 Se reporter à la notice d’installation dans le carton du raccordement rapideRACCORDEMENT DES CABLES SIGNAUX DES 2 UNITES INTERIEURES A L’UNITE EXTERIEURE ET RACCORDEMENT DE L’UNITE EXTERIEURE AU SECTEUR ATTENTION : Toute manipulation et raccordement doit être fait hors-tension. Si les câbles sont détériorés, ils doivent être impérativement remplacés par le fabricant ou par un professionnel RACCORDEMENTS ELECTRIQUES Note : les unités intérieures sont déjà précablées Câble signal :fils bleu/noircâble signal :fils bleu/noirCâble signal :fils rouge/noircâble signal :fils rouge/noir1. Retirer la vis du couvercle de protection (côté de l’unité extérieure) pour accéder au boîtier.2. Dévisser les arrêts de traction 3. Présenter les câbles signaux de l’unité intérieure Système A, puis de l’unité intérieure de l’unité Système B, et enfin du câble d’alimentation principal du groupe sur les bornes de l’unité extérieure .4.Procéder au raccordement des 3 câbles électriques : - Les câbles signaux des unités intérieures sont à raccorder à l’aide des connecteurs rapides - Le câble d’alimentation (non fourni) est à raccorder sur le bornier en respectant les correspondances des conducteurs : “Brun ou rouge” sur L “bleu” sur N et le conducteur de protection ”vert-jaune” sur la borne de terre 5. Positionner les câbles dans les arrêts de traction et fixer ces derniers.6. Remettre en place le couvercle de protection en s’assurant qu’aucun raccordement et conducteur ne sortent du boîtier. 7. Procéder au raccordement du câble d’alimentation principal du groupe sur un disjoncteur 25A Courbe D dans votre tableau électrique. Cette ligne doit être exclusivement réservée à votre Bi-split et protégée par un système de protection de 30mA selon les normes et la réglementation en vigueur. 8. Raccorder vos câbles d’alimentation de vos unités intérieures sur la même ligne d’alimentation que de votre unité extérieure L N COTE de L’UNITE EXTERIEURE UNITE INTERIEURE

3Gx2.5mm² ( NON FOURNI)Procurez vous une longueur de câble adaptée selon votre installationTableau électriqueArrêt detractionArrêt detractionArrêt detractionSYSTEME SYSTEME Alimentation

Attention :- A la bonne correspondance des unités intérieures et extérieure en respectant la couleur des fils. Exemple : connecter le fil bleu/noir bleu/noir, rouge/noir rouge/noirune inversion pourrait endommager le climatiseuret présenter un danger - Bien fixer les arrêts de traction - Une fois le couvercle de protection refermé les raccordements et conducteurs ne doivent en aucun cas sortir du boîtier 19Mettre votre installation sous tension Vérier vos branchements électriques. Vériez si les touches de la télécommande fonctionnent correctement. (voir notice d’utilisation de la télécommande) Vériez si le réglage de la température et de la minuterie fonctionne. Vériez si les sorties d’air et orientations de courant d’air fonctionnent bien. Vériez si vous entendez des bruits ou apercevez des vibrations anormales pendant le fonctionnement. NOTE : Ne pas laisser d’air entrer dans le système et ne pas décharger le gaz lorsque le climatiseur est en fonction. L e type du fusible utilisé sur les cartes électroniques pour les modèles 7K, 9K et 12K est de 50T avec la valeur nominale de 3,15A, classeT, 250V max. Pour les modèles 18K, 22K, 24K et 30K, il est de 3, 15A, T, 250V. Le fusible pour le climatiseur est à fournir par l’utilisateur en fonction de la puissance d’entrée maximum du courant ou en utilisant le dispositif de protection. V ous pouvez installer des liaisons frigoriques sur une longueur maximale de 12m et hauteur maximale de dénivelé de 3m, au delà prévoir des pièges à l’huile. Vous devez faire procéder à une recharge de gaz de l’ordre de 20g par mètre à partir de 5m. Veuillez ne pas placer d’objets précieux et électriques (TV, chauage...etc) sous les unités après installation (risque goutte d’eau)

Test du fonctionnementL’APPAREIL

Mon climatiseur fait -il du chaud ?Tous les climatiseurs de notre gamme sont réversibles. Ils produisent chaud et du froid.L’unité intérieure contient - elledu gaz ?oui, une charge minime qui lors de la mise en service standard doitêtre récupérée par un frigoriste ou opérateur qualié à l’aide d’une station de récupération Est -ce que je peux brancher une unité intérieure et une unité extérieure qui ne sont pas de la même puissance ?Il est absolument interdit et impossible de brancher une unité intérieure et une unité extérieure qui ne sont pas de puissances égales.Le sigle chauage ne s’ache pas sur ma télécommande ?Il s’agit d’une erreur de programmation de votre télécommande. Retirer les piles et remettez les en place. Deux sigles doivent clignoter sur votre télécommande. N’appuyez sur aucun bouton pendant le clignotement.Le chauage se programmera automatiquement. Vous pouvez ensuite rallumer votre télécommande et vous constaterez que le sigle du chauage (petit soleil) apparaîtra sur votre télécommande.En mode chauage, la ventilation de l’unité intérieure se coupe dès ma demande?Cela est tout à fait normal. En mode froid, la ventilation de l’unité intérieure tourne immédiatement et vous soue ensuite du froid. Par contre, dès que vous demandez du chauage, la ventilation de l’unité intérieure s’enclenche seulement lorsque l’unité intérieure a du chaud à vous souer.J’ai de l’eau qui coule sous l’unité extérieure en abondance aussi bien en mode froid qu’en mode chauage.C’est un phénomène normal. La production de condensat fait partie du bon fonctionnement de votre appareil. Lorsque vous demandez du froid, l’unité intérieure et extérieure produisent des condensats. En mode chauage, l’unité extérieure seulement en produit. Nous vous conseillons de placer le raccord noir fourni ainsi que le tube d’évacuation pour diriger les condensats.Quelles diérences y a- t-il entre un climatiseur réversible et un climatiseur Inverter?Un climatiseur Inverter peut fonctionner jusqu’à des températures extérieures allant jusqu’à -15°C (alors qu’un climatiseur réversible normal s’arrête à -7°C). De plus, un climatiseur Inverter consomme beaucoup moins d’électricité qu’un climatiseur standard (ceci du à la régulation exercée par le compresseur).Le dos de mon unité extérieure givre anormalement. Comment dois-je faire?Cela peut indiquer un problème avec la sonde de dégivrage située dans votre unité extérieure. Nous vous recommandons fortement de faire un caisson autour de l’unité extérieure (en respectant évidemment les distances préconisées dans la notice) pour éviter que l’humidité, le froid, le vent … entrent en contact avec l’échangeur thermique de l’unité extérieure. LA POSE Est -ce que je peux installer mon climatiseur moi -même ? Rappel : L’installation = Pose + Mise en service La pose peut être eectuée par un bricoleur averti. La mise en service doit être eectuées par un opérateur qualié Mon chauagiste ou mon électricien peut- il mettre en service mon climatiseur ? Seul un FRIGORISTE ou un opérateur qualié peut installer ou mettre en service votre climatiseur Puis-je faire sortir les raccordements frigoriques de l’unité intérieure vers le haut, lorsque je regarde l’unité intérieure de face ? Est-ce je peux placer mon unité extérieure dans des combles, dans un garage ou dans mon grenier ? Il est absolument déconseillé de placer votre unité extérieure ailleurs qu’à l’extérieur Vous pouvez faire sortir les raccordements frigoriques vers la gauche, vers la droite, vers le bas ou tout droit. Vous ne pouvez pas faire sortir les liaisons frigoriques vers le haut car cela endommagerait le tube de l’échangeur de l’unité intérieure. ENTRETIEN Est-ce que je peux faire unerecharge de gaz moi même ? Vous ne pouvez pas procéder à des recharges de gaz vous mêmes. Seuls les frigoristes et opérateurs qualiés sont habilités à acheter et à manipuler le gaz . Possédez vous des installateurs sur la France entière pour procéder à l’installation de mon climatiseur ? Nous disposons d’un réseau national d’installateur dépanneur couvrant toute la France.Mise en relation automatique sur www.e-prestations .fr Au bout de combien de temps dois je faire faire une recharge de gaz ? Nous vous conseillons de souscrire un contrat d’entretien pour eectuer un contrôle annuel de votre climatiseur.

Ci-dessous les questions qui reviennent le plus souvent sur nos climatiseurs avant ou après l’achat et les réponses qui s’y rapportent.Pour la mise en relation Clients/Frigoristes du réseau SAV AIRTON & demande en ligne des prestations : • Installation • Mise en service • Entretien www.e-prestations.fr MISE EN RELATION CLIENTS / FRIGORISTESMISE EN RELATION CLIENTS / FRIGORISTES

Pour tout problème de fonctionnement de votre appareil, contactez notre HOTLINE au numéro suivant :

Coût de l'appel : 0,15 € TTC / min par poste fixe

  • Fonctionnement des climatiseurs• La gamme de produit• Fiches techniques• Choisissez votre climatiseur• Notice d'utilisation• Vidéo de pose• Questions / Réponses (FAQ)• Le crédit d'impôt
  • Garanties et conditions• Demande en ligne de SAV• Tarifs indicatifs des prestations• Suivi en ligne SAV / Clients• Suivi en ligne SAV / Magasins• Formulaire de qualité• Vidéo technique

Rendez vous sur www.airton.fr Afin de valider tout appel téléphonique sur notre central SAV, veuillez vous munir :

  • Des modèles de vos unités ainsi que les numéros de série (intérieur ; extérieur) Vous trouverez ces éléments sur un autocollant qui est apposé sur chaque unité
  • Votre date et lieu d’achat

Nous mettons à votre disposition deux formules :

1) "Installation complète" de votre climatiseur (voir tarif des prestations sur www.airton.fr)

Celle-ci comprend la pose de votre climatiseur, la mise en service avec vérification de la charge en gaz et un tirage à vide, raccordement électrique et frigorifique et vérification de l’étanchéité de l’installation. Déplacement dans un rayon de 25km du lieu d'achat

2) "Mise en service" de votre climatiseur (voir tarif des prestations sur www.airton.fr)

Celle-ci comprend le raccordement des liaisons frigorifiques et électriques de l’unité intérieure à l’unité extérieure, la vérification de l’installation, ainsi que la vérification de la charge en gaz et un tirage à vide. Déplacement dans un rayon de 25km du lieu d'achatRECYCLAGE Tout consommateur doit se responsabiliser concernant les changements rapides qui interviennent sur l’environnement et la couche d’ozone. Deux principales directives européennes ont été transposées dans le Droit Français pour réagir face aux importantes modications intervenues sur notre environnement. La première de ces directives a pour but de valoriser et d’éliminer les piles et les accumulateurs usagés contenant des matières dangereuses. L’élimination comprend ces diérentes options : le ramassage, le tri, le transport, le traitement des déchets, le stockage, le dépôt dans ou sur le sol et les opérations de transformation nécessaires à leur réutilisation. La valorisation inclus le recyclage, le réemploi, la récupération ou l’utilisation des déchets comme source d’énergie. La seconde directive a pour objectif prioritaire la prévention en ce qui concerne les déchets d’équipements électriques et électroniques, leur réutilisation, leur recyclage et les autres formes de valorisation de ces déchets, de manière à réduire la quantité de déchets à éliminer. Elle vise aussi à améliorer les performances environnementales de tous les opérateurs concernés au cours du cycle de vie des équipements électriques et électroniques tels que les producteurs, les distributeurs et les consommateurs. Ces deux directives ont en commun la préservation, la protection et l’amélioration de la qualité de l’environnement, la protection de la santé de l’homme et l’utilisation prudente et rationnelle des ressources naturelles. Nous vous demandons donc de bien vouloir prendre en compte les éléments suivants.

piles Selon la directive n° 91/157/CEE du 18 mars 1991, relative aux piles contenant certaines matières dangereuses, les consommateurs sont priés de jeter les piles usagées dans les containers prévus à cet eet que vous trouverez généralement à l’entrée des supermarchés et autre point de vente et non dans les déchets ménagés non triés.

Selon la directive n° 2002/96/CEE du 27 janvier 2003, relative aux déchets d’équipement s électriques et électroniques (DEEE), nous vous demandons de ne pas jeter votre climatiseur avec les déchets municipaux non triés. En raison de la présence de gaz réfrigérant (R407C ou R410A) dans votre climatiseur, cela pourrait avoir des eets potentiels sur l’environnement et sur la santé humaine s’il n’est pas trié et détruit correctement. Lorsque vous apercevrez le symbole ci-dessous sur l’emballage de n’importe quel produit que vous achèterez à l’avenir, souvenez-vous des informations spéciées sur le document d’accompagnement «Recyclage ». Le symbole ci-dessous indique que le produit ou l’emballage est recyclable mais rien n’indique que le produit ou l’emballage est recyclé. Ces deux directives sont basées sur le principe du « pollueur – payeur ». Toutes personnes dérogeant à ces directives devront assumer les sanctions applicables prévues.

Les climatiseurs Airton contiennent des gaz HFC R410A (HFC32&HFC125) à effet de serre fluorés relevant du protocole de Kyoto Le HFC R410A est un gaz dit ”Ecologique” car sans chlore ( remplace le R22) respectueux de la couche d’ozone. Vous trouverez sur chaque système hermétique scéllé de votre climatiseur une étiquette indiquant la charge de gaz et sa nature. Toute intervention sur les jonctions scéllées des unités intérieure et extérieure doit être faite dans les régles de l’art par un opérateur qualifié et avec le matériel adéquate (station de récupération et pompe à vide)Les codes erreurs donnent une approche du type de dysfonctionnement. Faire appel à un professionnel pour les interpréter. Un code peut provenir de plusieurs causes différentes. Un dysfonctionnement peut être indiqué par plusieurs codes erreurs DEFAILLANCES signalées par le clignotement des led de l’unité intérieure

DEFAILLANCES signalées par le clignotement des led de l’unité intérieure Communication réception émissions Communication groupe extérieur Sonde extérieure Sonde de température Sonde température sur échangeur Anomalie Carte extérieure Moteur Ventilateur intérieur Sonde température extérieure

Discharge Sonde température Anomalie power module Moteur ventilateur extérieur (DC) Protection sur intensité Soft carte extérieure Protection thermique du compresseur Survoltage

Voltage hors limite Sur intensité Surcharge du power module Auto protection du power module Température de refoulement en normal Evaporation trop basse Température extérieure trop élevée ou trop basse Température condenseur élevé en mode froid Température condenseur élevé en mode chaud

DEFAILLANCES signalées par le clignotement des led de l’unité extérieure Protection du power module Voltage hors limite Sur intensité Temperature refoulement trop haute Température échangeur externe trop haute Anomalie power module Problème de communication entre l’unité intérieure et l’unité extérieure Probleme de communication entre les éléments extérieurs Protection thermique du compresseur Sonde température ambiante extérieure Sonde température échangeur externe Sonde de refoulement Sonde de contrôle de voltage Sonde de contrôle intensité Anomalie power module Moteur ventilateur Dégivrage Temps declignotement DEFAILLANCE

Défaillances Sonde de température ambiante Moteur ventilateur intérieur 3 fois / séquence 1 fois / séquence

Sonde de température évaporateur 2 fois / séquence

Clignotement Affichage led CODE ERREUR communication entre l’unité intérieure et extérieure
