CONTENU DE L’EMBALLAGE1 Défonceuse6 Fraises (fraises à défoncer)1 Guide parallèle1 Guide-gabarit2 Vis2 Écrous1 Adaptateur pour l’aspiration de poussière1 Tube à poussière 1 Clé à ergots1 Collet 6 mm1 Collet 8 mm1 Mode d’emploi1 Certificat de garantieLa défonceuse est appropriée pour les travaux defraisage professionnels du bois et des matériaux ligneuxainsi que des plastiques. Vérifiez si la machine, les pièces détachées et lesaccessoires n’ont pas été endommagés au transport. Tension | 230 V~Fréquence | 50 Hz Puissance consommée | 1200 W Vitesse à vide/min | 9000-30000Diamètre de fraisage max. | 30 mmProfondeur de fraisage | 30 mmPince de serrage | 6 & 8 mm Poids | 4.7 kgLpa (pression sonore) | 90.9 dB(A)Lwa (puissance sonore) | 101.9 dB(A)Valeur vibratoire | 1.77 m/s

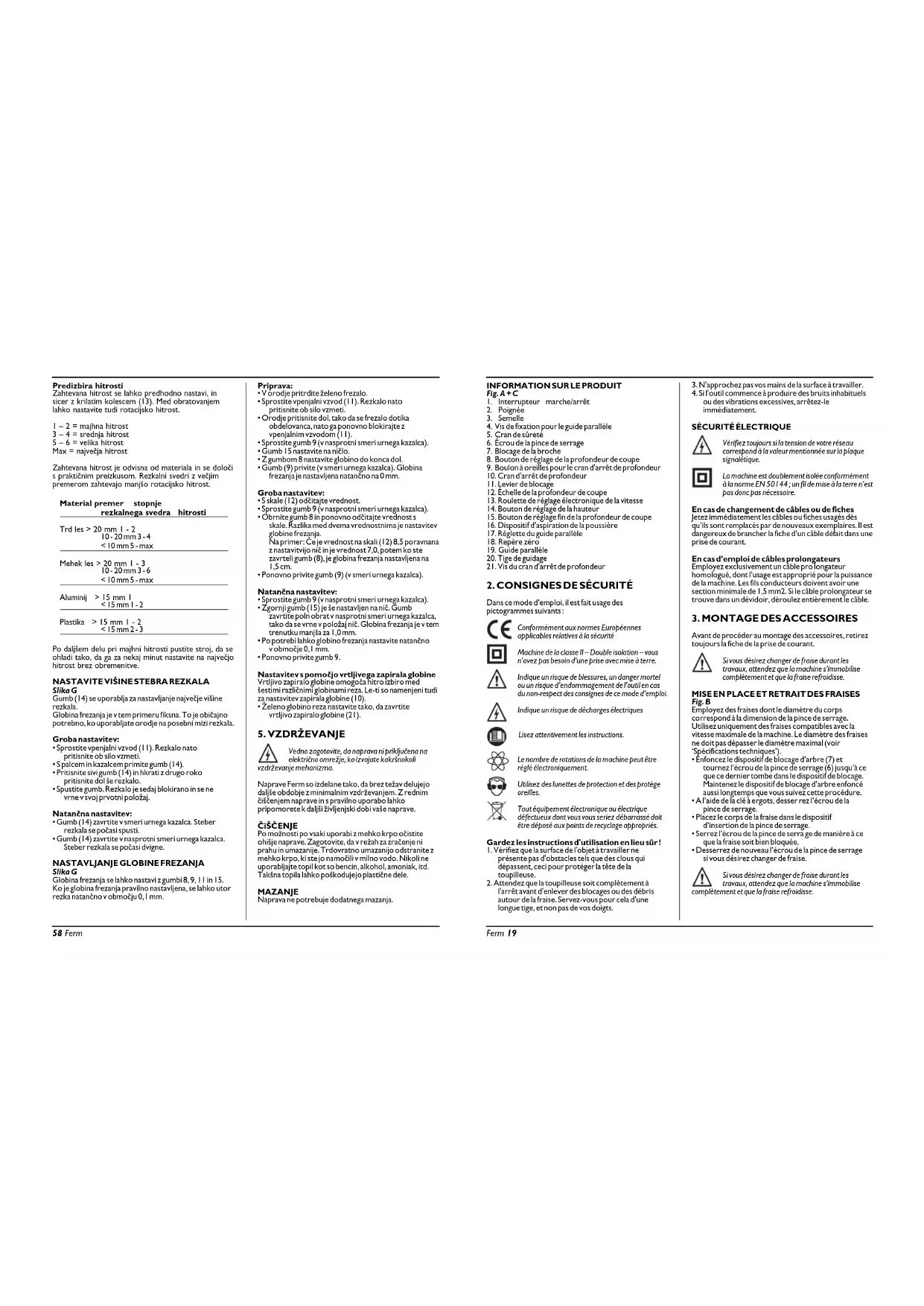

1. Interrupteur marche/arrêt

4. Vis de fixation pour le guide parallèle

6. Écrou de la pince de serrage

7. Blocage de la broche

8. Bouton de réglage de la profondeur de coupe

9. Boulon à oreilles pour le cran d'arrêt de profondeur

10. Cran d'arrêt de profondeur

11. Levier de blocage

12. Échelle de la profondeur de coupe

13. Roulette de réglage électronique de la vitesse

14. Bouton de réglage de la hauteur

15. Bouton de réglage fin de la profondeur de coupe

16. Dispositif d'aspiration de la poussière

17. Réglette du guide parallèle

21. Vis du cran d'arrêt de profondeur

2. CONSIGNES DE SÉCURITÉ

Dans ce mode d’emploi, il est fait usage des pictogrammes suivants : Conformément aux normes Européennes applicables relatives à la sécurité Machine de la classe II – Double isolation – vous n’avez pas besoin d’une prise avec mise à terre. Indique un risque de blessures, un danger mortel ou un risque d’endommagement de l’outil en cas du non-respect des consignes de ce mode d’emploi. Indique un risque de décharges électriques Lisez attentivement les instructions. Le nombre de rotations de la machine peut être réglé électroniquement. Utilisez des lunettes de protection et des protège oreilles. Tout équipement électronique ou électrique défectueux dont vous vous seriez débarrassé doit être déposé aux points de recyclage appropriés. Gardez les instructions d'utilisation en lieu sûr !

1. Vérifiez que la surface de l'objet à travailler ne

présente pas d'obstacles tels que des clous qui dépassent, ceci pour protéger la tête de la toupilleuse.

2. Attendez que la toupilleuse soit complètement à

l'arrêt avant d'enlever des blocages ou des débris autour de la fraise. Servez-vous pour cela d'une longue tige, et non pas de vos doigts.

3. N'approchez pas vos mains de la surface à travailler.

4. Si l'outil commence à produire des bruits inhabituels

ou des vibrations excessives, arrêtez-le immédiatement.

Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique. La machine est doublement isolée conformément à la norme EN 50144 ; un fil de mise à la terre n’est pas donc pas nécessaire. En cas de changement de câbles ou de fiches Jetez immédiatement les câbles ou fiches usagés dès qu’ils sont remplacés par de nouveaux exemplaires. Il est dangereux de brancher la fiche d’un câble défait dans une prise de courant. En cas d’emploi de câbles prolongateurs Employez exclusivement un câble pro longateur homologué, dont l’usage est approprié pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5 mm2. Si le câble prolongateur se trouve dans un dévidoir, déroulez entièrement le câble.

3. MONTAGE DES ACCESSOIRES

Avant de procéder au montage des accessoires, retirez toujours la fiche de la prise de courant. Si vous désirez changer de fraise durant les travaux, attendez que la machine s’immobilise complètement et que la fraise refroidisse. MISE EN PLACE ET RETRAIT DES FRAISES Fig. B Employez des fraises dont le diamètre du corps correspond à la dimension de la pince de serrage. Utilisez uniquement des fraises compatibles avec la vitesse maximale de la machine. Le diamètre des fraises ne doit pas dépasser le diamètre maximal (voir ‘Spécifications techniques’).

• Enfoncez le dispositif de blocage d’arbre (7) et tournez l’écrou de la pince de serrage (6) jusqu’à ce que ce dernier tombe dans le dispositif de blocage. Maintenez le dispositif de blocage d’arbre enfoncé aussi longtemps que vous suivez cette procédure.

• A l’aide de la clé à ergots, desser rez l’écrou de la pince de serrage.

• Placez le corps de la fraise dans le dispositif d’insertion de la pince de serrage.

• Serrez l’écrou de la pince de serra ge de manière à ce que la fraise soit bien bloquée.

• Preden boste vtikalo izvlekli iz vtičnice, stružnico vedno izklopite. Ferm 57 RÉGLAGE DE LA RÉGLETTE DU GUIDE PARALLÈLE Fig. A + C Le guide parallèle est un outil précieux pour le toupillage de précision à une distance fixe du bord de l'objet à travailler.

• Placez la fraise désirée dans l'outil.

• Desserrez le levier de blocage (11).

• Abaissez l'outil jusqu'à ce que la fraise dépasse en dessous de la semelle, puis resserrez le levier de blocage (11).

• Placez la toupilleuse sur l'objet à travailler, de façon à ce que la fraise touche le bord de l'objet à travailler. Vérifiez bien que la partie de la fraise qui dépasse le plus touche l'objet à travailler (si nécessaire, faites pivoter la fraise).

• Glissez les tiges de guidage (20) dans les trous prévus à cet effet.

• Glissez le guide parallèle sur les tiges montées jusqu'à ce qu'il touche carrément l'objet à travailler. La position zéro est maintenant déterminée.

• Fixez la réglette (17) sur la tige du guide parallèle. Alignez le zéro de la réglette sur le repère zéro (18).

• Desserrez la vis de fixation pour le guide parallèle (4) et déplacez le guide jusqu'au point désiré. Important : en réglant le guide parallèle, tenez compte du diamètre de la fraise.

Fig. D Le guide-gabarit convient comme accessoire dans le fraisage suivant un gabarit.

• Montez le guide-gabarit au moyen des vis (23) et des écrous (22) sur la semelle de fraisage (3).

MONTAGE DE L’ADAPTATEUR POUR

L’ASPIRATION DE POUSSIèRE Fig. E + F Utilisez l’adaptateur pour extraire la poussière.

• Montez l’adaptateur de protection anti-poussière (24) avec les vis (22) sur la semelle de la lame (3).

• Placez le tube à poussière (25) dans la sortie de poussière (16).

• Placez le tube de votre aspirateur sur le tube à poussière (25) Pour avoir une bonne vue sur la pièce à façonner, maintenez le tuyau de l’adaptateur derrière la machine.

• Pour mettre l'outil en marche, enfoncez l'interrupteur marche/arrêt (1) et maintenez-le.

• Lorsque vous relâchez l'interrupteur marche/arrêt (1), l'outil s'arrête.

MÉCANISME DE BLOCAGE DE

L'INTERREUPTEUR Vous pouvez bloquer l'interrupteur marche/arrêt, il suffit d'appuyer d'abord sur l'interrupteur marche/arrêt (1) puis sur la sûreté (5) Pour le débloquer, enfoncez brièvement l'interrupteur marche/arrêt (1). Pour le fraisage de pièces à façonner plastiques, réglez toujours à vitesse lente. Ne mettez la machine de côté que si le moteur a complètement fini de tourner. Ne rangez pas la machine sur un support poussiéreux sinon les particules de poussière risquent de s’infiltrer dans la mécanique de la machine. Observer les consignes de sécurité ainsi que les règles en vigueur. UTILISATION Maintenez la machine en position de repos sur la pièce à façonner quand vous mettez en marche ou stoppez la machine. La fraise présente dans la pince de serrage peut, en effet, endommager la pièce à façonner.

• Bloquez la pièce à façonner et veillez à ce qu’elle ne puisse pas glisser sous la machine durant les travaux.

• Tenez fermement la machine et déplacez-la avec régularité sur la pièce à façonner. Ne forcez pas sur la machine.

• Employez exclusivement des fraises qui ne présentent encore pas de signes d’usure. Les fraises usées affectent l’efficacité de la machine.

• Après avoir achevé les travaux, éteignez d’abord la machine avant de retirer la fiche de la prise de courant. Présélection de la vitesse Vous sélectionnez la vitesse voulue au moyen de la molette (13). Vous pouvez changer la vitesse de rotation pendant que l'appareil est marche.

1 - 2 = vitesse modérée

3 - 4 = vitesse moyenne

5 - 6 = vitesse élevée

Max = vitesse maximum La vitesse appropriée dépend du matériau et se détermine en faisant un essai pratique. De plus, plus la lame de la défonceuse est grande, plus la vitesse de rotation doit être abaissée. 20 FermAprès avoir travaillé à une vitesse modérée pendant un certain temps, faites tourner l'appareil à vide à plein régime pendant quelques minutes pour la refroidir. RÉGLAGE DE LA HAUTEUR DE LA

COLONNE DE LA TOUPILLEUSE

Fig. G Le bouton (14) sert à fixer la hauteur maximale de la toupilleuse. La profondeur de coupe est alors fixée. Ceci est normalement nécessaire lorsque l'outil est utilisé sur un établi de toupillage. Réglage grossier :

• Desserrez le levier de blocage (11). Vous pouvez maintenant abaisser la toupilleuse, contre la résistance du ressort.

• Tenez le bouton (14) entre votre pouce et votre index.

• Enfoncez le bouton (14) gris et, en même temps, de l'autre main, poussez la toupilleuse vers le bas.

• Relâchez le bouton. La toupilleuse est maintenant bloquée et ne reviendra pas à sa position de départ. Réglage fin :

• Faites tourner le bouton (14) vers la droite. Ceci déplace lentement colonne de la toupilleuse vers le bas.

• Faites tourner le bouton (14) vers la gauche. Ceci déplace lentement la colonne de la toupilleuse vers le haut. RÉGLAGE DE LA PROFONDEUR DE COUPE Fig. G Pour régler la profondeur de coupe, vous utilisez les boutons 8, 9, 11 et 15. Si la profondeur de coupe est réglée correctement, vous pouvez toupiller la rainure avec une précision de 0,1 mm. Mise en place :

• Placez la fraise désirée dans l'outil.

• Desserrez le levier de blocage (11). Vous pouvez maintenant abaisser la toupilleuse, contre la résistance du ressort.

• Abaissez l'outil jusqu'à ce que la fraise touche l'objet à travailler, puis resserrez le levier de blocage (11).

• Desserrez le bouton (9) en le tournant vers la gauche.

• Mettez le bouton (15) à zéro.

• Au moyen du bouton 8, réglez la profondeur tout au fond.

• Serrez le bouton (9) en le tournant vers la droite. La profondeur de coupe est maintenant précisément 0 mm. Réglage grossier :

• Lisez la valeur affichée sur l'échelle (12).

• Desserrez le bouton (9) en le tournant vers la gauche.

• Tournez le bouton 8 et lisez de nouveau la valeur de l'échelle. La différence entre les deux valeurs est la profondeur de coupe actuellement réglée. Par exemple : Si la valeur indiquée sur l'échelle (12) est 8.5 en position zéro, et 7.0 après que le bouton (8) a été tourné, cela veut dire que la profondeur de coupe est réglée sur 1,5 cm.

• Resserrez le bouton (9) en le tournant vers la droite. Réglage fin :

• Desserrez le bouton (9) en le tournant vers la gauche.

• Le bouton supérieur (15) est encore réglé sur zéro. Faites faire un tour complet vers la gauche à ce bouton, jusqu'à ce qu'il soit de nouveau en position zéro. La profondeur de coupe est alors fixée à 1,0 mm de moins.

• Si nécessaire, vous pouvez réglez la profondeur de coupe avec une précision de 0,1 mm.

• Resserrez le bouton (9). Réglage à l’aide de la butée de profondeur- revolver La butée de profondeur à revolver vous permet de choisir rapidement entre six profondeurs de coupe différentes. Celles-ci sont aussi fixées par la réglage de la butée de profondeur (10).

• Ajuster la profondeur de coupe en faisant pivoter la butée de profondeur à revolver (21).

Assurez-vous que la machine n’est pas sous tension si vous allez procéder à des travaux d’entretien dans son système mécanique. Les machines de Ferm ont été conçues pour fonctionner longtemps sans problème avec un minimum d’entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée de vie de votre machine. NETTOYAGE Nettoyez régulièrement le carter au moyen d’un chiffon doux, de préférence à l’issue de chaque utilisation. Veillez à ce que les fentes d’aération soient indemnes de poussière et de saletés. En présence de saleté tenace, employez un chiffon doux humecté d’eau savonneuse. Proscrivez l’emploi de solvants comme l’essence, l’alcool, l’ammoniaque etc. car ces substances attaquent les pièces en plastique. Matériau diamètre de la lame incréments de la défonceuse de la vitesse Bois franc > 20 mm 1 - 2

Ferm 55 GRAISSAGECette machine ne nécessite pas de graissagesupplémentaire.DYSFONCTIONNEMENTSVeuillez vous adresser au centre de service indiqué sur lacarte de garantie en cas d'un dysfonctionnement, parexemple après l'usure d'une pièce. Vous trouverez, à lafin de ce manuel, un schéma avec toutes les pièces quevous pouvez commander. ENVIRONNEMENTPour éviter les dommages liés au transport, la machine estlivré dans un emballage robuste. L’emballage est autantque possible constitué de matériau recyclable. Veuillezpar conséquent destiner cet emballage au recyclage. Tout équipement électronique ou électriquedéfectueux dont vous seriez débarrassé doit êtredéposé aux points de recyclage appropriés.GARANTIEPour les conditions de garantie, lisez le certificat degarantie joint à part.L’usure de la lame n’est pas couverte par la garantie.Nous declarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivantsEN60745-1, EN60745-2-17, EN55014-1, EN55014-2,EN61000-3-2, EN61000-3-3conforme aux réglementations:98/37EEC, 73/23EEC89/336/EECdès 01-05-2005ZWOLLE NLW. KamphofQuality department FRESADORA VERTICAL LOS NÚMEROS INDICADOS EN EL TEXTO SIGUIENTE CORRESPONDEN CON LAS ILUSTRACIONES DE LA PÁGINA 2 - 6.Precaución! Lea siempre detenidamente lasinstrucciones de los aparatos eléctricos antes deutilizarlos. Le ayudará a comprender mejor su producto y aevitar riesgos innecesarios. Guarde estas instrucciones en unlugar seguro por si necesita usarlas más adelante.CONTENIDOS:1. Datos técnicos2. Instrucciones de seguridad3. Accesorios de montaje4. Funcionamiento5. Mantenimiento
