DDLE Basis 27 - Chaudière AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau instantané à régulation électronique
Marque	AEG
Modèle	DDLE Basis 27
Dimensions (H x L x P)	485 x 226 x 93 mm
Poids	3,6 kg
Puissance raccordée	27 kW
Tension nominale	400 V triphasé (3/PE)
Plage de température	30 °C à 60 °C
Débit minimal de déclenchement	> 3 l/min
Pression maximale admissible	1 MPa (10 bar)
Indice de protection	IP25 (encastré) / IP24 (saillie)
Capacité nominale	0,4 L
Système de chauffe	Fil nu, résistant au tartre
Régulation	Électronique avec détecteur d'air
Sécurité	Limiteur de sécurité, pressostat, protection antigel
Nettoyage	Chiffon humide, détartrage des robinetteries
Entretien	Nettoyage régulier du filtre
Pièces détachées	Disponibles (voir notice)
Garantie	Selon conditions du pays

FOIRE AUX QUESTIONS - DDLE Basis 27 AEG

Comment installer le chauffe-eau DDLE Basis 27 ?

L'installation doit être réalisée par un installateur qualifié. L'appareil se fixe au mur à l'aide du support mural fourni. Raccordez l'arrivée d'eau froide (G 1/2) et la sortie d'eau chaude. Le branchement électrique nécessite une connexion fixe avec un dispositif de coupure multipolaire (ouverture des contacts ≥ 3 mm). Respectez les consignes de sécurité et les normes locales.

Quelle est la température de sortie maximale ?

La température de sortie peut être réglée en continu de 30 °C à 60 °C environ. Pour limiter les risques de brûlure, un installateur peut activer une limitation à 43 °C en déplaçant la fiche du générateur de valeur de consigne sur la position prévue.

Que faire si l'eau n'est pas assez chaude ?

Vérifiez d'abord que le débit n'est pas trop élevé : réduisez le débit au robinet. Assurez-vous que la température d'arrivée d'eau froide n'est pas supérieure à 45 °C (par ex. avec de l'eau préchauffée). Si le problème persiste, contrôlez le disjoncteur et le filtre. Si nécessaire, contactez un installateur.

Comment nettoyer le filtre ?

Fermez la vanne d'arrêt sur l'arrivée d'eau froide. Démontez le filtre situé dans le raccord d'eau froide, nettoyez-le à l'eau claire, puis remontez-le. Effectuez cette opération régulièrement pour garantir un bon fonctionnement.

Puis-je utiliser l'appareil avec de l'eau préchauffée ?

Oui, l'appareil peut être alimenté en eau préchauffée (par ex. solaire). Installez une robinetterie thermostatique centralisée en amont pour limiter la température d'arrivée à 45 °C maximum. La limitation de température intégrée peut ne pas être suffisante dans ce cas.

Comment régler la limitation de température à 43 °C ?

Ouvrez le capot et repérez le limiteur de température sur la face intérieure. Branchez la fiche du câble du générateur de valeur de consigne sur la position 43 °C. Après activation, la plage de réglage sera comprise entre 30 et 43 °C. Faites appel à un installateur si nécessaire.

Que signifient les voyants LED ?

Le voyant de diagnostic comporte trois LED : rouge allumé fixe indique une panne ; jaune allumé fixe signifie que l'appareil chauffe ; vert clignotant indique que l'appareil est sous tension. En cas de clignotement vert ou jaune associé à un défaut, consultez le tableau d'aide au dépannage dans la notice.

Comment purger l'appareil après une coupure d'eau ?

Après une coupure d'eau, mettez l'appareil hors tension au tableau électrique. Ouvrez le robinet d'eau chaude pendant une minute pour purger la conduite d'arrivée d'eau froide. Puis rétablissez l'alimentation électrique. Cette opération évite d'endommager le système de chauffe à fil nu.

L'appareil est-il adapté à l'eau calcaire ?

Oui, le système de chauffe à fil nu est conçu pour résister au tartre. Il est largement résistant au calcaire. Un détartrage régulier des robinetteries est recommandé, mais l'appareil lui-même ne nécessite pas de détartrage spécifique.

Quelle est la consommation énergétique annuelle ?

Selon les données du fabricant, la consommation annuelle d'électricité est d'environ 481 kWh pour le modèle DDLE Basis 27. La classe d'efficacité énergétique est A avec un rendement de 39 %.

MODE D'EMPLOI DDLE Basis 27 AEG

Chauffe-eau instantané à régulation électronique

Utilisation et installation 30

1 Cold water Inlet 2 DHW outlet

1 Cold water Inlet 2 DHW outlet

Note

Connected load in kW	38 °C DHW output in l/min.
Rated voltage Cold water inlet temperature
400 V	5 °C 10 °C 15 °C 20 °C
11,0	4,8	5,6	6,8	8,7
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1 10,7 13,0	16,7
24,0	10,4	12,2	14,9	19,0
27,0	11,7	13,8	16,8	21,4

Connected load in kW	50 °C DHW output in l/min.
Rated voltage Cold water inlet temperature
400 V	5 °C 10 °C 15 °C 20 °C
11,0	3,5 3,9 4,5 5	2
13,5	4,3 4,8 5,5 6	4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4
27,0	8,6	9,6	11,0	12,9

15.4 Application areas / conversion table

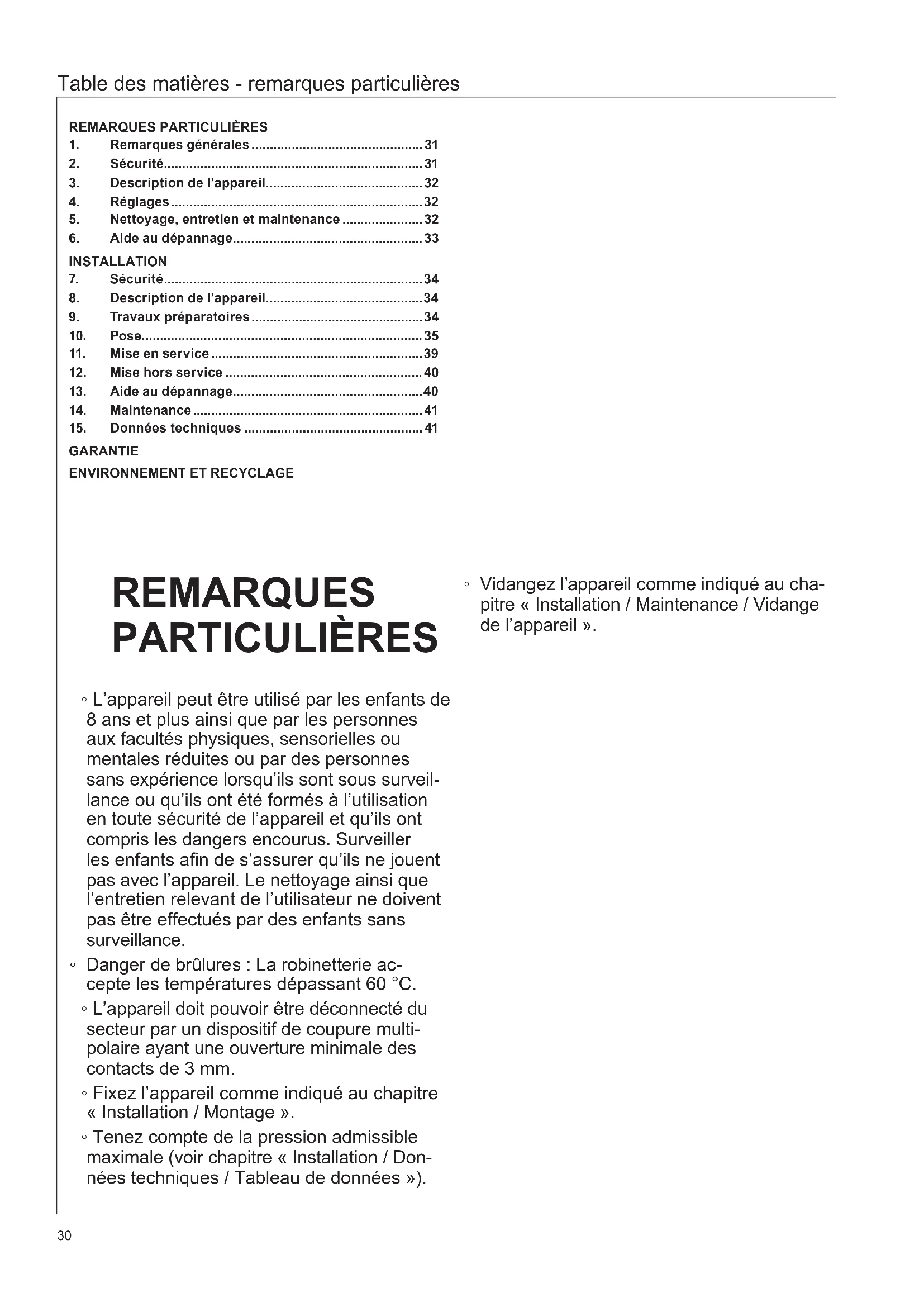

1. Remarques générales 31
2. Sécurité 31
3. Description de l'appareil 32
4. Réglages 32
5. Nettoyage, entretien et maintenance 32
6. Aide au dépannage 33

INSTALLATION

1. Sécurité 34
2. Description de l'appareil 34 9. Travaux préparatoires 34
3. Pose 35
4. Mise en service 39
5. Mise hors service 40
6. Aide au dépannage 40
7. Maintenance 41
8. Données techniques 41

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

REMARQUES PARTICULIÈRES

L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. Surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage ainsi que l'entretien relevant de l'utilisateur ne doit pas être effectué par des enfants sans surveillance.

Danger de brûlures : La robinetterie accepte les températures dépassant 60 °C. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm. Fixez l'appareil comme indiqué au chapitre « Installation / Montage ». Tenez compte de la pression admissible maximale (voir chapitre « Installation / Données techniques / Tableau de données »).

Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil ».

UTILISATION

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque : Lisez attentivement cette notice avant utilisation et conservez-la soigneusement. Remettez cette notice à tout nouvel utilisateur le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger : Sont indiqués ici les risques éventuellement encourus en cas de non-observation de la consigne de sécurité.

Sont indiquées ici les mesures permettant de pallier au danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger
!	Blessure
	Électrocution
	Brûture (brûture, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER	Caractérisde remarques dont le non-respect en-traine de graves lésions,Voire la mort.
AVERTISSE-MENT	Caractérisde remarques dont le non-respect peutentrainer de graves lésions,Voire la mort.
ATTENTION Caractérisde remarques dont le non-respectpeut entrainer des lésions légères ou moyennementgraves.

1.2 Autres repérages utilisés dans cette documentation

Remarque : Le symbole ci-contre caractérise des remarques générales.

» Lisez attentivement les remarques.

Symbole Signification
!	Dommages matériels (dommages causés à l'appareil, dommages indi- rects et pollution de l'environnement)
	Recyclage de l'appareil

» Ce symbole signale une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

1.3 Unités de mesure

Remarque : Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2. Sécurité

2.1 Utilisation conforme

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, par ex. dans de petites entreprises, à condition que son utilisation soit du même ordre.

Cet appareil sous pression est destiné à chauffer de l'eau sanitaire ou à élever la température d'une eau préchauffée. L'appareil peut alimenter un ou plusieurs points de soutirage.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

ATTENTION Brûlure La température du mitigeur peut dépasser 60°C en service. Risque de brûlure à des températures de sortie supérieures à 43°C

ATTENTION Brûlure En cas de fonctionnement avec de l'eau préchauffée, provenant par ex. d'une installation solaire, la température de l'eau chaude sanitaire peut différer de la température de consigne réglée.

AVERTISSEMENT Blessure L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. Surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage ainsi que l'entretien relevant de l'utilisateur ne doit pas être effectué par des enfants sans surveillance.

Si des enfants ou des personnes atteintes d'un handicap physique, sensoriel ou mental sont amenés à utiliser l'appareil, nous conseillons de mettre en place une limitation permanente de la température. Vous pouvez faire appel à un installateur pour le réglage de la limitation.

Dommages matériels L'appareil et la robinetterie doivent être protégés du gel par l'utilisateur.

2.3 Marquage CE

Le marquage CE certifie que l'appareil répond à toutes les exigences fondamentales :

• Directive basse tension

Directive sur la compatibilité électromagnétique L'impédance de réseau maximale admissible est indiquée au chapitre « Installation / Données techniques / Tableau de données »

2.4 Label de conformité

Voir la plaque signalétique sur l'appareil.

Homologations et certificats spécifiques au pays : Allemagne

Un agrément d'essai général administratif attestant l'autorisation d'utilisation au vu des émissions sonores a été obtenu pour cet appareil sur la base des prescriptions urbanistiques régionales données.

3. Description de l'appareil

Le chauffe-eau instantané à régulation électronique ajuste automatiquement sa puissance sans dépasser sa limite. La température est ensuite choisie au moyen de la robinetterie de soutirage.

Système de chauffe

Le système de chauffe à fil nu est doté d'une gaine synthétique résistant à la pression. Le système de chauffe convient à l'eau calcaire et peu calcaire. Le système de chauffe est largement résistant au tartre. Ce système de chauffe permet une production rapide et efficace d'eau chaude sanitaire.

Remarque

L'appareil est équipé d'un détecteur d'air qui prévient l'endommagement du système de chauffe. Si de l'air pénètre dans l'appareil en cours de fonctionnement, le chauffage est désactivé pendant une minute de manière à protéger le système de chauffe.

4. Réglages

La température de sortie de l'eau chaude sanitaire se règle en continu.

Lavabo (env. 35 °C)

Douce (env. 40 °C)

Bain (env. 45 °C)

Évier de cuisine (env. 55 °C)

» Tournez le bouton de réglage de température sur la température souhaitée.

Limitation de température

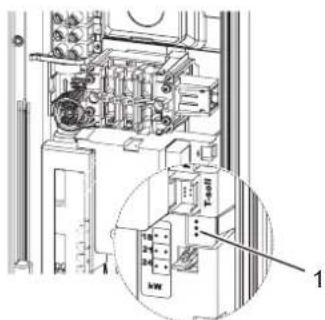

L'installateur peut régler à l'intérieur de l'appareil la limitation de température jusqu'à 43 °C. Lorsque la limitation de température est activée, vous pouvez ajuster le bouton de réglage de température sur toute la plage de rotation. Vous pouvez encore régler la température de sortie de 30 °C à 43 °C.

Remarque

Si la température de sortie est insuffisante alors que le robinet de soutirage est entièrement ouvert et que le réglage de la température est au maximum, la quantité d'eau traversant l'appareil est supérieure à celle pouvant être chauffée par le système de chauffe. L'appareil est à sa limite de puissance.

Diminuez le débit au niveau du robinet de soutirage.

Conseil de réglage pour un fonctionnement avec robinetterie thermostatique

Réglez la température au maximum sur l'appareil.

Après coupure d'eau

Dommages matériels

Afin de ne pas endommager le système de chauffe à fil nu, mettez l'appareil en service en procédant comme suit après avoir coupé l'alimentation en eau.

Mettez l'appareil hors tension en coupant son alimentation au tableau de répartition. Ouvrez la robinetterie pendant une minute jusqu'à ce que la conduite d'arrivée d'eau froide soit purgée. Rétablissez l'alimentation électrique.

5. Nettoyage, entretien et maintenance

N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil. Contrôlez régulièrement les robinetteries. Vous pouvez éliminer le tartre à la sortie des robinetteries avec les produits de détartrage du commerce.

6. Aide au dépannage

Problème Cause Remède
L'appareil ne démarre pas, bien que le robi-net d'eau chaude soit entièrement ouvert.	L'appareil n'est pas sous tension.	Contrôlez les disjonç-teurs ou les fusibles du tableau de réparti-tion de la maison.
	Le débit est trop faible. Le régulateur de jet place dans la robinetterie ou la pomme de douche est entartré ou encrassé.	Procédez au net-tyage et/ou au dé- tartrage du régulateur de jet ou de la pomme de douche.
La température sou-haitée > 45 °C n'est pas atteinte.	L'alimentation d'eau est coupée.	Purgez l'appareil et la conduite d'arrivée d'eau froide (voir chapitre « Utilisation /Réglages »).
	La température d'admission d'eau froide est > 45 °C.	Réduisez la tempéra-ture d'admission d'eau froide.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui le nombre indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-00000) :

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

Dommages matériels

Tenez compte de la température maximale d'arrivée d'eau. L'appareil peut subir des détériorations en cas de températures trop élevées. L'installation d'une robinetterie thermostatique centralisée permet de limiter la température maximale d'arrivée d'eau.

7.2 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales en vigueur.

Le degré de protection IP 25 (protégé contre les projections d'eau) n'est garanti que si le passe-câble est monté dans les règles de l'art. La résistance électrique spécifique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. Pour un réseau interconnecté, tenez compte de la résistance électrique la plus faible de l'eau (voir chapitre « Installation / Données techniques / Tableau de données »). Votre société distributrice est en mesure de délivrer les informations relatives à la résistance électrique spécifique ou à la conductivité électrique de l'eau.

8. Description de l'appareil

8.1 Fournitures

Sont fournis avec l'appareil :

Suspension murale, goujons filetés, vis et chevilles pour la suspension. Gabarit de montage, 2 manchons doubles (eau froide avec robinet d'arrêt), joints plats, passe-câble (câble d'alimentation électrique en haut / en bas), vis / chevilles pour la fixation de la cloison arrêté en cas de raccordement hydraulique en saillie, limiteur de débit supplémentaire sur la canalisation d'eau froide (uniquement DDLE Basis 18/21/24)

8.2 Accessoires

Robinetterie

Mitigeur monocommande ADEo 70 WD 1 avec inverseur bain / douche

Kit de raccordement électrique pour DDLE Basis 11 et DDLE Basis 13

Accessoires de pose

Kit de tubes pour montage sous évier UT 104, raccordements : en saillie, G 3/8, en-haut. Raccordements hydrauliques avec raccords à compression 12 mm.

Cadre de montage universel

Cadre de montage avec branchements électriques.

Kit de tubes pour appareils sous évier

Le kit de montage sous évier est nécessaire si les raccordements hydrauliques (G 3/8 mâle) doivent se situer au-dessus de l'appareil.

Kit de tubes pour montage déporté

Le kit de tubes avec coudes est nécessaire si l'appareil doit être décalé verticalement de 90 mm vers le bas par rapport au raccordement hydraulique.

Kit de tubes pour remplacement de chauffe-eau au gaz

Ce kit de tubes est nécessaire si l'installation existante comporte des raccordements pour chauffe-eau à gaz (raccordements eau froide à gauche et eau chaude à droite).

Relais de délestage (LR 1-A)

Le relais de délestage s'installe dans le tableau de répartition et permet l'alimentation électrique prioritaire du chauffe-eau instantané en cas de fonctionnement simultané avec des radiateurs électriques à accumulation par exemple.

ZTA 3/4 - Robinetterie thermostatique centralisée

La robinetterie thermostatique est utilisée comme mitigeur centralisé entre un chauffe-eau instantané et une installation solaire par exemple.

9. Travaux préparatoires

9.1 Lieu d'implantation

Dommages matériels

L'appareil doit impérativement être installé dans un local hors gel.

Posez l'appareil verticalement à proximité du point de soutirage.

L'appareil est prévu pour être posé sous un plan de travail ou en crédence.

Pose sous plan de travail

2602021345

1 Arrivée eau froide 2 Sortie eau chaude

Montage en crédence

26 02 02 1344

1 Arrivée eau froide 2 Sortie eau chaude

Remarque

Posez l'appareil au mur. Le mur doit être suffisamment porteur.

9.2 Installation hydraulique

• Une soupape de sécurité est superflue. Rincez soigneusement la conduite d'eau. Assurez-vous que le débit nécessaire pour la mise en marche de l'appareil peut être atteint (voir chapitre « Installation / Données techniques / Tableau de données / Marche »). Si le débit est trop faible, ôtez le limiteur de débit (voir chapitre « Installation / Montage », dépose du limiteur de débit). Si le débit requis est trop faible alors que le robinet de soutirage est entièrement ouvert, augmentez la pression d'eau.

Robinetterie

Utilisez une robinetterie sous pression adaptée. Les robinetteries à écoulement libre ne sont pas autorisées.

Remarque

La vanne d'arrêt sur l'arrivée d'eau froide ne doit pas être utilisée pour réduire le débit. La vanne d'arrêt sert à isoler l'appareil.

Matériaux autorisés pour les conduites d'eau

Conduite d'alimentation en eau froide : tube d'acier galvanisé, en inox, en cuivre ou en matière synthétique. Conduite de sortie d'eau chaude : tube en inox, en cuivre ou en matière synthétique.

Dommages matériels

Si des systèmes de tuyauterie en matière synthétique sont utilisés, respectez la température d'entrée d'eau maximale et la pression maximale admissible (voir chapitre « Installation / Données techniques / Tableau de données »).

Flexibles de raccordement hydraulique

Lors de l'installation de flexibles de raccordement hydraulique, évitez de tordre les tubulures avec raccords à baïonnette dans l'appareil. Fixez le bas de la paroi arrêté avec deux vis supplémentaires.

10. Pose

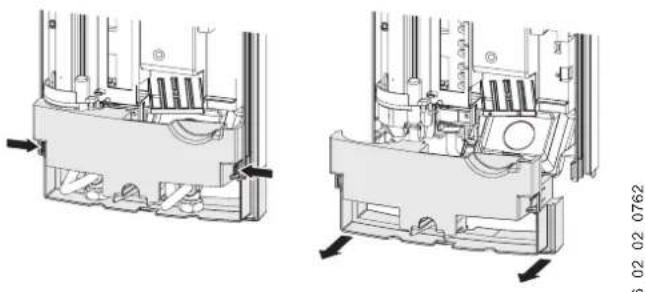

10.1 Pose standard

Raccordement électrique par le haut, installation encastrée. Raccordement hydraulique en installation encastrée.

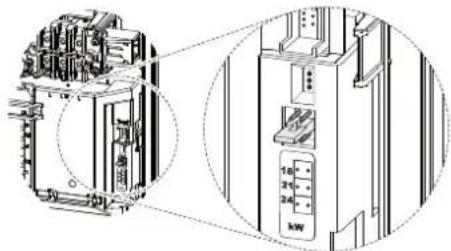

DDLE Basis 18/21/24 : puissance raccordée pré-réglée 21 kW

Pour d'autres possibilités de pose, voir le chapitre « Installation / Montage / Variantes de montage » :

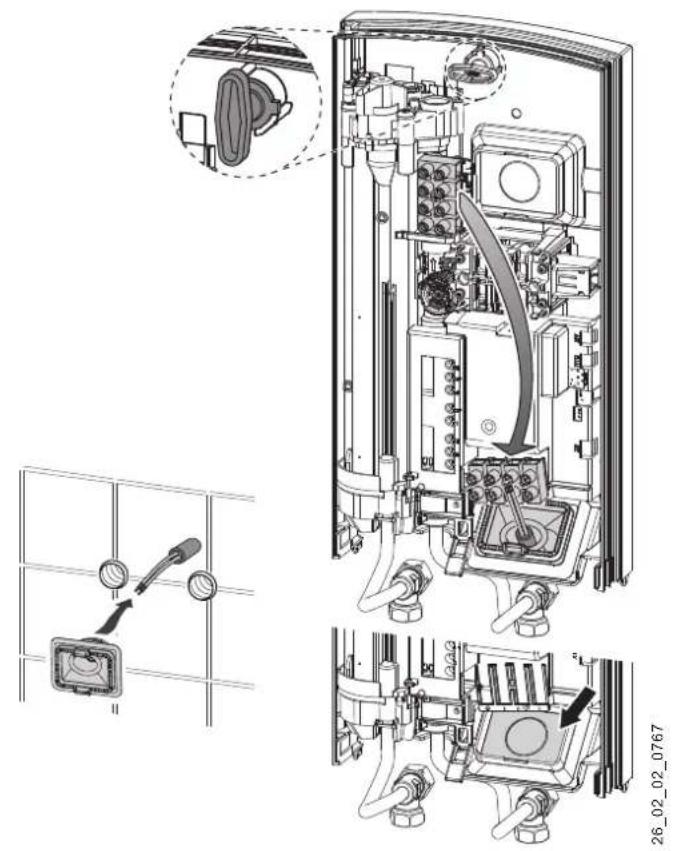

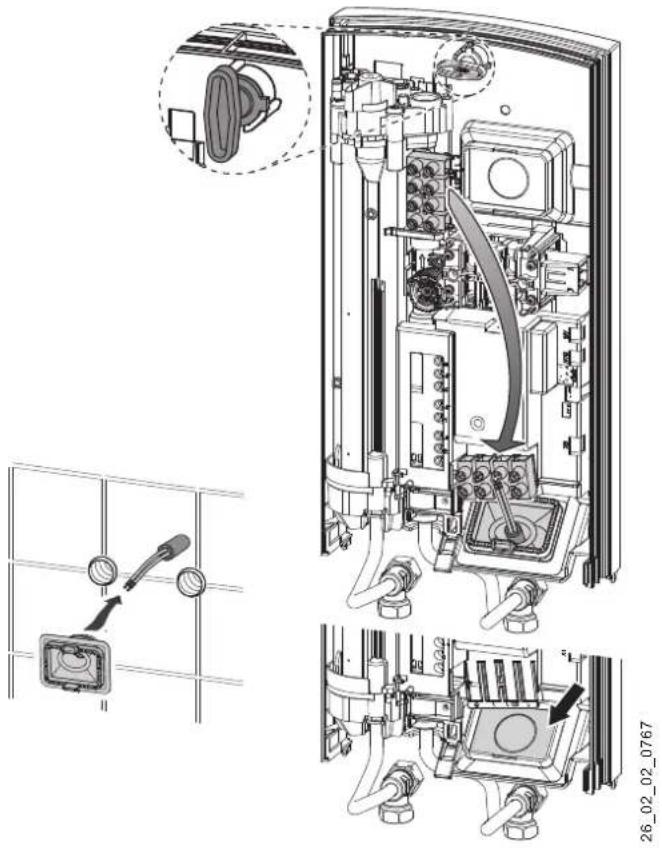

Raccordement électrique encastré par le bas, raccordement électrique en saillie, branchement d'un relais de délestage, montage sous évier avec raccordement hydraulique par le haut, installation hydraulique en saillie, fonctionnement avec de l'eau préchauffée, limitation de température.

Ouverture de l'appareil

Ouvrez l'appareil en déverrouillant la fermeture encliquetable.

Déposez la paroi arrière en appuyant sur les deux crochets d'arrêt et en tirant la partie inférieure vers l'avant.

Préparation du câble d'alimentation

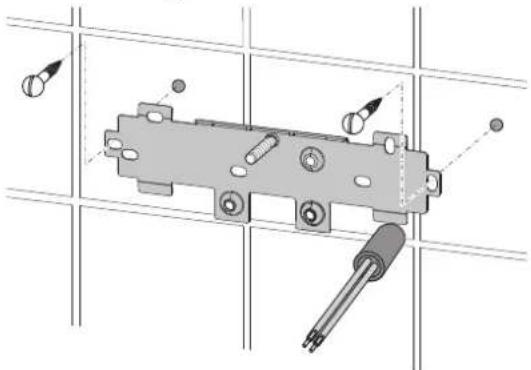

Pose du support mural

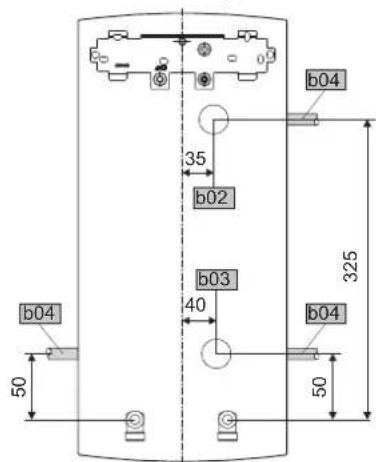

Reportez les trous de perçage à l'aide du gabarit de montage. En cas de pose avec raccords hydrauliques en saillie, tracez les trous de fixation supplémentaires au bas du gabarit. Percez les trous puis fixez le support mural à l'aide de 2 vis et de 2 chevilles (vis et chevilles fournies avec l'appareil). Montez les goujons filetés fournis. Posez le support mural.

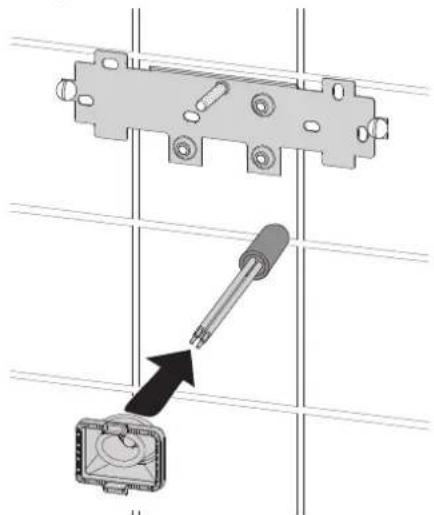

Montage du passe-câble

Montez le passe-câble. Pour un câble de raccordement > 6 mm², le trou du passe-câble doit être agrandi.

Réalisation du raccordement hydraulique

Dommages matériels : exécutez tous les travaux de raccordement et d'installation hydrauliques suivant les prescriptions.

Étanchéifiez et vissez le manchon double.

Dommages matériels : la vanne d'arrêt sur l'arrivée d'eau froide ne doit pas être utilisée pour réduire le débit.

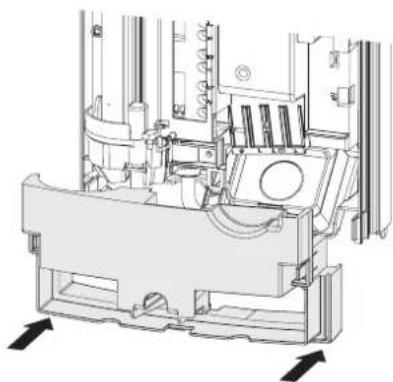

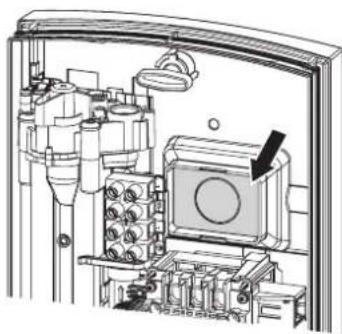

Préparation de la paroi arrière

Dommages matériels : si vous rompez par inadvertance une ouverture incorrecte dans la paroi arrière, vous devez utiliser une nouvelle paroi arrière.

Enoncez le point de rupture prépercé du passe-câble dans la paroi arrière. Ébavurez si nécessaire les arêtes vives à l'aide d'une lime.

Pose de l'appareil

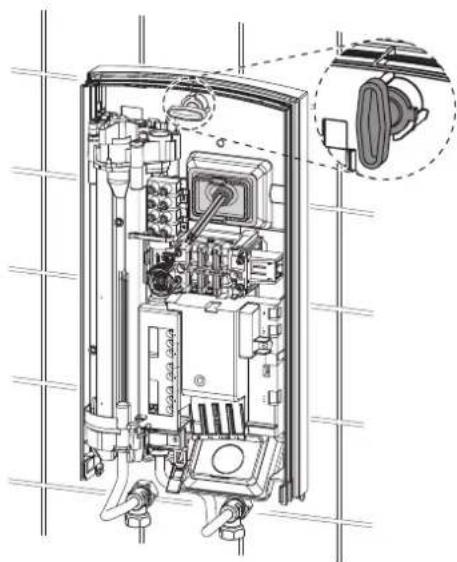

» Posez la paroi arrière sur les goujons et le passe-câble. Tirez le passe-câble à l'aide d'une pince sur les crochets d'arrêt dans la paroi arrière jusqu'à entendre un clic. » Retirez les capuchons de transport montés sur les raccords hydrauliques. » Appuyez fermement sur la paroi arrière. Verrouillez la manette de fixation en tournant d'un quart de tour vers la droite.

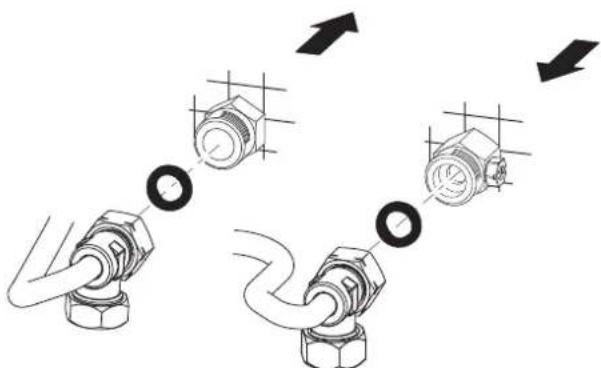

» Vissez les tuyaux de raccordement hydraulique avec les joints plats sur les manchons doubles.

Dommages matériels : le filtre doit être monté pour garantir le bon fonctionnement de l'appareil.

» En cas de remplacement de l'appareil, vérifiez que le filtre est bien présent (voir chapitre « Installation / Maintenance »).

Dépose / remplacement du limiteur de débit

Remarque : Si vous utilisez une robinetterie thermostatique, le limiteur de débit ne doit pas être enlevé.

1 Rondelle en plastique 2 Limiteur de débit

Déposez le limiteur de débit. Remettez en place la rondelle profilée en plastique.

DDLE Basis 18/21/24 : Remplacement du limiteur de débit. Lorsque la puissance de raccordement 24 kW a été sélectionnée, remplacez le limiteur de débit (couleur blanche) par le limiteur de débit fourni (orange, fixé à la conduite d'eau froide).

Réalisation du branchement électrique

AVERTISSEMENT : Risque d'électrocution. Exécutez tous les travaux de branchement et d'installation électriques conformément aux prescriptions.

AVERTISSEMENT : Risque d'électrocution. Le raccordement au secteur n'est autorisé que sous forme d'une connexion fixe réalisée en liaison avec le passe-câble amovible. L'appareil doit pouvoir être séparé du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm.

AVERTISSEMENT : Risque d'électrocution. Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre.

Dommages matériels : Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

Raccordez le câble de raccordement électrique au bornier de raccordement secteur (voir chapitre « Installation / Données techniques / Schéma électrique »).

DDLE Basis 18/21/24 : Déplacement du pont de codage

À la livraison, l'appareil est réglé sur 21 kW. Pour passer à une autre puissance de raccordement, procédez comme suit :

Enfichez le cavalier de codage conformément à la puissance de raccordement souhaitée. Concernant la puissance sélectionnable et la protection de l'appareil, voir le chapitre « Installation / Données techniques / Tableau de données ». Cochez la puissance de raccordement choisie sur la plaque signalétique à l'aide d'un stylo à bille.

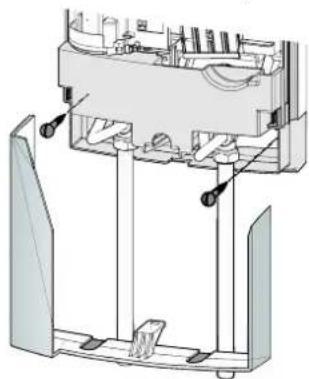

Montage de la paroi arrière inférieure

Montez la partie inférieure de la paroi arrière. Enclenchez la partie inférieure de la paroi arrière. Alignez l'appareil ainsi posé en desserrant la manette de fixation, placez correctement le raccordement électrique et la paroi arrière, puis serrez la manette de fixation. Si la paroi arrière de l'appareil n'est pas bien appliquée, vous pouvez fixer le bas de l'appareil par deux vis supplémentaires (voir le chapitre « Installation / Variantes de pose / Installation hydraulique en saillie »).

10.2 Variantes de pose

10.2.1 Raccordement électrique encastré par le bas

Montez le passe-câble.

Dommages matériels : si vous rompez par inadvertance une ouverture incorrecte dans la paroi arrière, vous devez utiliser une nouvelle paroi arrière.

Enfoncez le point de rupture prépercé du passe-câble dans la paroi arrière. Ébavurez si nécessaire les arêtes vives à l'aide d'une lime. Déplacez du haut vers le bas le bornier de raccordement secteur dans l'appareil. Posez la paroi arrière sur les goujons et le passe-câble. Tirez le passe-câble à l'aide d'une pince sur les crochets d'arrêt dans la paroi arrière jusqu'à entendre un clic. Appuyez fermement sur la paroi arrière. Verrouillez la manette de fixation en tournant d'un quart de tour vers la droite.

10.2.2 Raccordement électrique en saillie

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

Modifiez la plaque signalétique. Rayez la mention IP 25 et cochez la case IP 24 à l'aide d'un stylo à bille.

Dommages matériels

Si vous rompez par inadvertance une ouverture incorrecte dans la paroi arrière, vous devez utiliser une nouvelle paroi arrière.

Dans la paroi arrière, découpez ou rompez proprement la traversée requise (voir chapitre « Installation / Données techniques / Cotes et raccordements »). Ébavurez si nécessaire les arêtes vives à l'aide d'une lime. Introduisez le câble de raccordement dans le passe-câble et branchez-le au bornier de raccordement secteur.

10.2.3 Branchement d'un relais de délestage

Installez un relais de délestage en cas de combinaison avec d'autres appareils électriques, p. ex. des radiateurs électriques à accumulation. Le délestage s'effectue lorsque le chauffe-eau instantané fonctionne.

Dommages matériels

Raccordez la phase d'excitation du relais de délestage à la borne indiquée dans le bornier de raccordement secteur de l'appareil (voir le chapitre « Installation / Données techniques / Schéma électrique »).

10.2.4 Pose sous évier avec raccordement hydraulique par le haut

La pose de l'appareil sous évier avec raccordement hydraulique par le haut peut être réalisée avec un kit de tubes pour pose sous évier. Découpez proprement l'ouverture de passage dans la paroi arrière pour les conduites d'eau et installez le kit de tubes.

10.2.5 Installation hydraulique en saillie

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

» Modifie la plaque signalétique. Rayez la mention IP 25 et cochez la case IP 24 à l'aide d'un stylo à bille.

Pour obstruer le raccordement encastré, installez les bouchons avec joints d'étanchéité. » Posez la robinetterie sous pression appropriée.

» Encliquetez la partie inférieure de la paroi arrière dans la partie supérieure. » Vissez les conduites de raccordement à l'appareil.

Fixez le bas de la paroi arrière avec deux vis supplémentaires.

Dommages matériels

Si vous rompez par inadvertance une ouverture incorrecte dans la paroi arrêtée, vous devez utiliser une nouvelle paroi arrêtée.

Rompez proprement les traversées dans le capot de l'appareil. Ébavurez si nécessaire les arêtes vives à l'aide d'une lime. Insérez la partie inférieure de la paroi arrêtée sous les conduites de la robinetterie. Enclenchez la partie inférieure de la paroi arrêtée. Vissez les conduites de raccordement à l'appareil.

10.2.6 Fonctionnement avec de l'eau préchauffée

L'installation d'une robinetterie thermostatique centralisée limite la température maximale d'arrivée d'eau.

10.2.7 Limitation de température

ATTENTION Brûlure

En cas d'utilisation avec de l'eau préchauffée, la limitation de température réglée ou la protection anti-ébouillantement peuvent être inopérantes.

» Dans ce cas, limitez la température au niveau d'une robinetterie thermostatique centrale installée en amont.

Vous pouvez régler le limiteur de température à 43 °C sur la face intérieure du capot.

Branchez la fiche du câble du générateur de valeur de consigne sur la position 43 °C du limiteur de température.

Après activation de la limitation de température, il est possible de sélectionner des températures comprises entre 30 et 43 °C.

10.3 Fin de la pose

Ouvrez la vanne d'arrêt du manchon double ou de l'arrivée d'eau froide.

11. Mise en service

AVERTISSEMENT Risque d'électrocution La mise en service doit être réalisée par un installateur en respectant les prescriptions de sécurité.

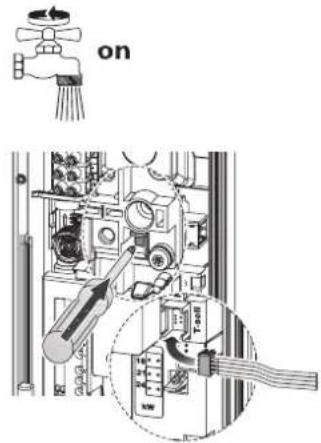

11.1 Première mise en service

» Ouvrez et fermez plusieurs fois tous les robinets des soutirage raccordés jusqu'à ce que la tuyauterie et l'appareil soient purgés. » Effectuez un contrôle d'étanchéité. » Activez le pressostat de sécurité en appuyant fermement sur la touche de réinitialisation (le pressostat de sécurité est désactivé à la livraison). » Branchez la fiche du câble de réglage de la température sur la platine électronique. » Posez le capot. Le capot doit émettre un clic audible. Vérifiez le bon positionnement du capot. » Mettez sous tension secteur. » Effectuez un étalonnage de la température. Tournez le bouton de réglage de la température jusqu'en butée à droite et à gauche. » Contrôlez le fonctionnement de l'appareil.

Remise de l'appareil au client

Expliquez les différentes fonctions de l'appareil à l'utilisateur. Familiarisez-le avec le fonctionnement de l'appareil. Indiquez à l'utilisateur les risques encourus, notamment les risques de brûlure. » Remettez-lui cette notice.

11.2 Remise en service

Purgez l'appareil et la conduite d'arrivée d'eau froide (voir chapitre « Utilisation / Réglages »). » Voir chapitre « Installation / Montage / Mise en service / Première mise en service »

12. Mise hors service

» Débranchez tous les pôles d'alimentation secteur de l'appareil. » Vidangez l'appareil (voir chapitre « Installation / Maintenance »).

13. Aide au dépannage

AVERTISSEMENT Risque d'électrocution Pour contrôler l'appareil, celui-ci doit être sous tension.

Possibilités d'affichage des voyants de diagnostic (LED)

● ● ○	rouge allumé en cas de panne
	jaune allumé en	modeCHAUFFAGE
	vert	clignotant : apparéil raccordé au secteur

Voyant de diagnostic

Dysfonctionnement / Affichage des DEL de diagnostic	Cause Remède
Le débit est trop faible. Le filtré de l'apparèil est encrassé. Nettoyez le filtré.
Impossibè le disjoncteur au tableau de répartition de la maison.	Il manque une phase.	Contrôlez le disjoncteur au tableau de répartition de la maison.
Le chiffage ne s'allume pas. D'étection d'air dans l'eau. La puissance de chauf-fage se désactive temporairement.	Après une minute, l'appareil se remet en marche.
Pas d'eau chaude et pas d'indication sur les DEL.	Le disjoncteur s'est déclenché.	Contrôlez le disjoncteur au tableau de répartition de la maison.
	Le pressostat de sécurité s'est coupé.	Remédiez à la cause du problème (par exemple, un robinet sous pression défectueux).
		Protégéz l'appareil contre la surchauffe en laissant ouvert un robinet de soutirage en aval de l'appareil pendant une minute, Le système de chauffe est ainsi mis hors pression et se refroidit.
		Activéz le pressostat de sécurité sous pression à l'écoulement en appuyant sur la touche de remise à zéro, (voir le chapitre « Installation / Mise en service / Première mise en service »).
	Le système électronique est défectueux.	Vérifièz le système électronique et le cas échéant, replacceze-le.
Signalisation : clignote en vert ou fixe Pas d'eau chaude par débit > 3 l/min.	Le système électronique est défectueux.	Vérifièz le système électronique et le cas échéant, replacceze-le.
	Le dispositif de mesure de débit DFE est débranché.	Rebranche la fiche du dispositif de mesure de débit.
	La fiche du dispositif de mesure de débit est défectueuse.	Vérifièz le dispositif de mesure de débit et le cas échéant, replacceze-le.
Signalisation : jaune fixe, vert cligno-tant, Absence d'eau chaude sanitaire avec un débit > 3 l/min.	Le limiteur de sécurité s'est déclenché ou est inter-rompu.	Contrôlez le limiteur de sécurité et, le cas échéant, replacceze-le.
	Le système de chauffe est défectueux.	Mesurez la résistance du système de chauffe et replaccez-la si nécessaire.
	Le système électronique est défectueux.	Vérifièz le système électronique et le cas échéant, replacceze-le.
Signalisation : Jaune fixe, vert cligno-tant	La sonde de départ est retiree. Rupture de ligne.	Branchez la sonde départ et replaccez-la si nécessaire.
Signalisation : Rouge fixe, vert cligno-tant	La sonde d'eau froide est défectueuse.	Vérifièz le système électronique et le cas échéant, replacceze-le.
pas d'eau chaude sanitaire Impossible d'atteindre la température souhaïée > 45 °C.	La température d'acciviée d'eau froide est supé-rieure à 45 °C.	Diminuez la température d'acciviée de l'eau froide à l'appareil.
Signalisation : Rouge fixe, vert cligno-tant	La sonde de départ est défectueuse (court-circuit).	Vérifièz la sonde départ et, le cas échéant, replacceze-la.

14. Maintenance

AVERTISSEMENT Risque d'électrocution Déconnectez tous les pôles d'alimentation secteur de l'appareil avant toute intervention.

Vidange de l'appareil

Vous pouvez vidanger l'appareil pour les opérations de maintenance ou pour le protéger du gel.

AVERTISSEMENT Brûlure Lorsque l'appareil est vidangé, de l'eau brûlante peut s'écouler.

Fermez la vanne d'arrêt du manchon double ou de la conduite d'arrivée d'eau froide. Ouvrez tous les robinets de soutirage. Déconnectez les raccordements hydrauliques de l'appareil. Veillez à protéger du gel un appareil démonté, car celui-ci contient encore de l'eau qui pourrait geler et provoquer des dommages.

Nettoyage du filtre

Nettoyez le filtre dans le raccord filtre d'eau froide en cas d'encrassement. Fermez la vanne d'arrêt de l'arrivée d'eau froide avant de démonter le filtre, nettoyez-le et remontez-le.

15. Données techniques

15.1 Cotes et raccordements

b02	Passage de cables électriques I
c01	Arrivée eau froide	Filetage mâle	G 1/2 A
c06	Sortie eau chaude	Filetage mâle G 1/2 A

Autres branchements possibles D0000019778

b02 Passage de cables électriques I

b03 Passage de cables électriques II

b04 Passage de cables électriques III

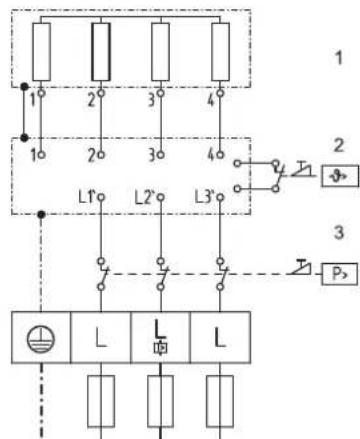

15.2 Schéma électrique

3/PE ~ 380-415V 85_02_02_0005

1 Chauffage 2 Limiteur de sécurité 3 Pressostat de sécurité

1 Câble de commande vers le contacteur du 2e appareil (par exemple radiateur électrique à accumulation). 2 Le contact de commande s'ouvre lorsque le chauffe-eau instantané se met en marche.

15.3 Capacité de production d'eau chaude sanitaire

La capacité de production d'eau chaude sanitaire dépend de la tension secteur, de la puissance raccordée de l'appareil et de la température d'arrivée d'eau froide. La tension nominale et la puissance nominale figurent sur la plaque signalétique (voir chapitre « Utilisation / Aide au dépannage »).

Puisance rac-cordée en kW	38 °C Capacité de production d'eau chaude sanitaire en l/min.
Tension nominale	Température d'arrivée d'eau froide
400 V	5 °C 10 °C 15 °C 20 °C
11,0	4,8	5,6	6,8	8,7
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0
27,0	11,7	13,8	16,8	21,4

Pulsance rac-cordée en kW	50 °C Capacité de production d'eau chaude sanitaire en l/min.
Tension nominale	Température d'arrivée d'eau froide
400 V	5 °C 10 °C 15 °C 20 °C
11,0	3,5 3,9 4,5 5,2
13,5	4,3 4,8 5,5 6 4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4
27,0	8,6	9,6	11,0	12,9

15.4 Domaines d'utilisation / Tableau de conversion

Résistance électrique spécifique et conductivité électrique spécifique (voir chapitre « Installation / Données techniques / Tableau des données »).

Indication normée à 15 °C			20 °C			25 °C
Résis-tance ρ	Conductivi-té σ		Résis-tance ρ	Conductivi-té σ		Résis-tance ρ	Conductivi-té σ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

15.7 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondant aux prescriptions de la directive UE sur l'éco-conception applicable aux produits liés à l'énergie (EuP).

15.5 Pertes de pression Robinetterie

Perte de pression des robinetteries pour un débit de 10 l/min
Mitigeur monocommande, env.	MPa	0,04 - 0,08
Robinetterie thermostatique, env.	MPa	0,03 - 0,05
Douchette à main, env.	MPa	0,03 - 0,15

Dimensionnement des conduites

La prise en compte d'une perte de pression de 0,1 MPa est recommandée pour le dimensionnement des conduites.

15.6 Conditions en cas de dysfonctionnement

En cas de panne, des températures de 95 °C maximum sous pression de 1,2 MPa peuvent survenir brièvement dans l'installation.

		DDLE Basis 11	DDLE Basis 13	DDLE Basis 18	DDLE Basis 18/21/24	DDLE Basis 27
		229296	229297	222388	222390	222391
Constructeur		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Profil de charge		XS	XS	S	S	S
Classe d'efficacité énergétique		A	A	A	A	A
Consommation annuelle d'électricité	kWh	473	473	477	477	481
Rendement énergétique	%	39	39	39	39	39
Réglage d'usine de la température	°C	60	60	60	60	60
Niveau de puissance acoustique	dB(A)	15	15
Consignes spéciales pour mesurer le taux d'efficacité		Aucune	Aucune	Aucune	Indications pour Pmax.	Aucune

15.8 Tableau de données

DDLE Basis		11		DDLE Basis 13			DDLE Basis 18			DDLE Basis 18/21/24			DDLE Basis 27
229296 229297 222388	222390	222391
Données électriques
Paussee nominale	V	380	400	380	400	415	380	400	415	380	400	415	380	400
Intensité nominale	kW	10,1	11	12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Intensité nominale	A	15,4	16	18,5	19,5	20,2	24,7	26	27	27,6/29,5/35	29/31/35	30,1/32,2/36,3	37,1	39
Protection	A	16	16	20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Phases		3/PE		3/PE			3/PE			3/PE			3/PE
Fréquence	Hz	50/60	50/60	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Résistance spécifique p 15≥ (pour Φfroid ≤25 °C)	Ω cm	900	900	900	900	1000	900	900	1000	900	900	1000	900	900
Conductivité spécifiqueσ15≤ (pour Φfroid ≤25 °C)	μS/cm	1111	1111	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111
Résistance spécifique p 15≥ (pour Φfroid ≤45 °C)	Ω cm	1200	1200	1200	1200	1300	833	1200	1300	833	1200	1300	833	1200
Conductivité spécifiqueσ15≤ (pour Φfroid ≤45 °C)	μS/cm	830	830	830	830	770	1200	833	770	1200	833	770	1200	833
Impédance réseau maxi sous 50Hz	Ω						0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Raccords
Raccordement hydraulique		G 1/2 A		G 1/2 A			G 1/2 A			G 1/2 A			G 1/2 A
Limites d'utilisation
Pression maximale admissiblèse	MPa	1		1			1			1			1
Température maximale d'arrêtée d'eau en chaufage d'appoint	°C	45		45			45			45			45
Valeurs
Température d'arrêtée d'eau maximale admissible	°C	60		60			60			60			60
Marche	I/min	>3		>3			>3			>3			>3
Débit pour perte de charge	I/min	3,1		3,9			5,2			5,2/6,0/6,9			7,7
Perte de charge par débit	MPa	0,07 (0,02 sans DMB)		0,11 (0,03 sans DMB)			0,08 (0,06 sans DMB)			0,08/0,10/0,13 (0,06/0,08/0,10 sansDMB)			0,16(0,12 sans DMB)
Limite de débit par	I/min	4,0		4,0			8,0			8,0 / 8,0 / 9,0			9,0
Mise à disposition d'eau chaude sanitaire	I/min	5,6		6,9			9,2			9,2/10,7/12,3			12,7
Δθ pour presentation	K	28		28			28			28			28
Données hydrauliques
Capacité nominale	I	0,4		0,4			0,4			0,4			0,4
Versions
Puisance de raccordement sélectionnable		-		-			-			X			-
Réglage de la température	°C	de 30 à 60 env.		de 30 à 60 env.			de 30 à 60 env.			de 30 à 60 env.			de 30 à 60env.
Bloc isolant		Matière synthétique		Matière synthétique			Matière synthétique			Matière synthétique			Matière synthétique
Générateur de chaleur système de chauffe		Fil nu		Fil nu			Fil nu			Fil nu			Fil nu
Capot et paroi arrêté		Matière synthétique		Matière synthétique			Matière synthétique			Matière synthétique			Matière synthétique
Couleur		blanc		blanc			blanc			blanc			blanc
Indice de protection (IP)		IP25		IP25			IP25			IP25			IP25
Dimensions
Hauteur	mm	485		485			485			485			485
Largeur	mm	226		226			226			226			226
Profondeur	mm	93		93			93			93			93
Poids
Poids	kg	3,6		3,6			3,6			3,6			3,6

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par d'autres.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.

INFORMATIONS PARTICULIÈRES

FONCTIONNEMENT

» Montez le câble.
