MODE D'EMPLOI FT 820.1 IXHA S HOTPOINT

• le modèle de l’appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaque signalétique apposée sur l’appareil. Asistencia ! No llame nunca a técnicos no autorizados. Comunique:

0,7 0,7 0,6 0,7 0,7 0,8 0,5 0, 5 0,3 0,4 0,5 0,3 0,5 0,4 0,4 0,4 0,3 0,6 0,2 1+1

0,7 0,7 0,7 0,5 0,8 0,7 n°4 o 5 n°4 o 6

25-30 15-20 20-25 15-18

0,7 0,7 0,6 0,7 0,7 0,8 0,5 0, 5 0,3 0,4 0,5 0,3 0,5 0,4 0,4 0,4 0,3 0,6 0,2 1+1

0,7 0,7 0,7 0,5 0,8 0,7 n°4 or 5 n°4 or 6

25-30 15-20 20-25 15-18

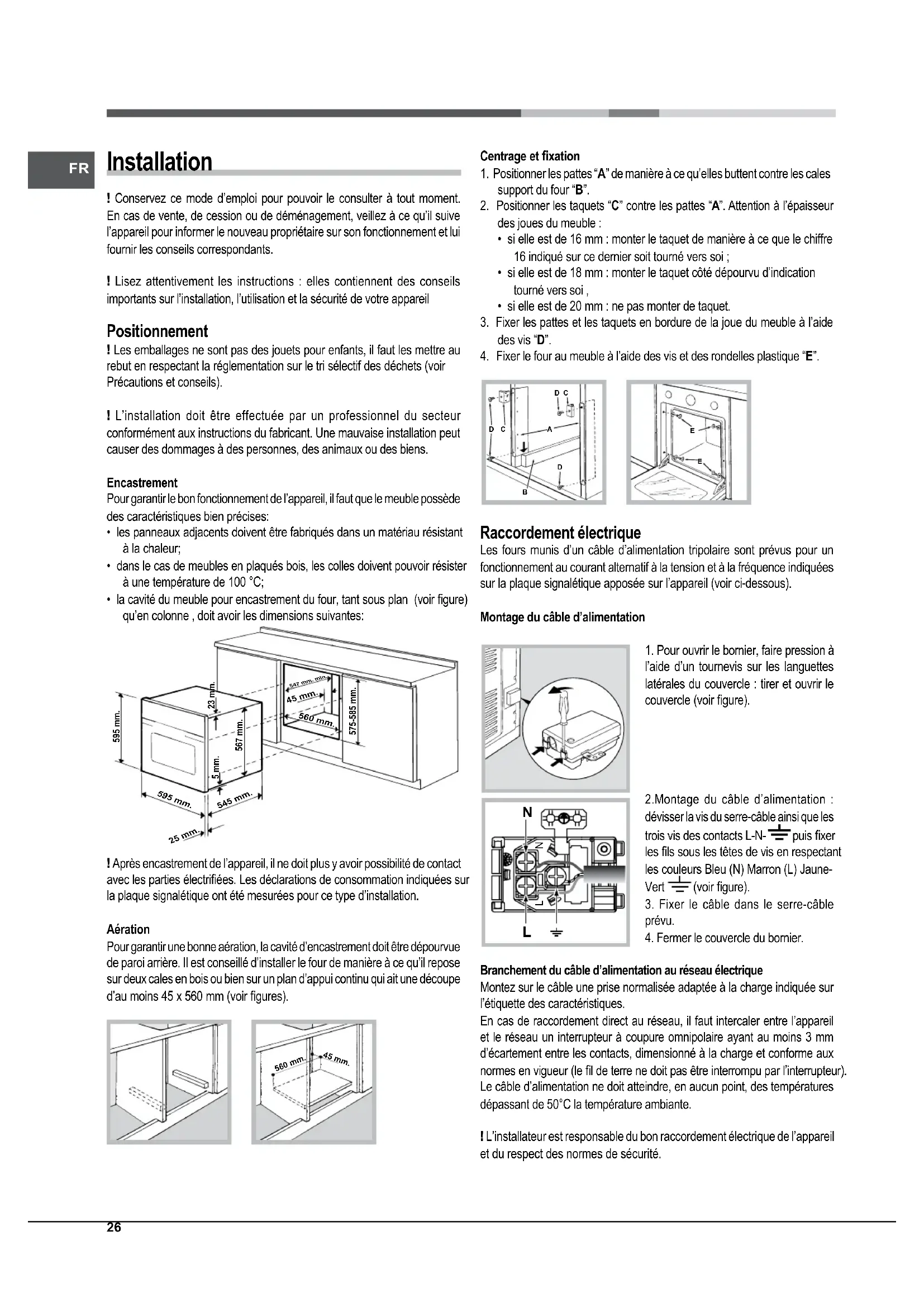

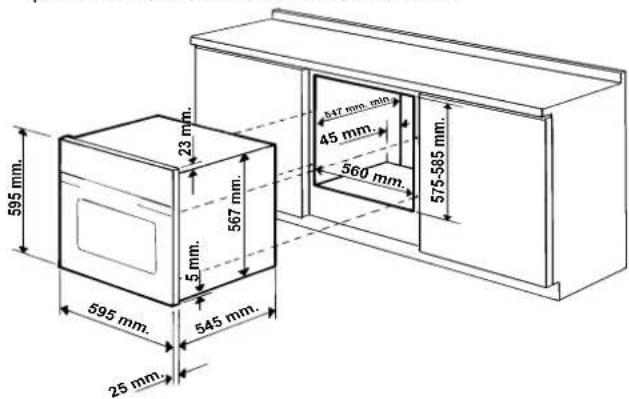

Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.EncastrementPour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises:• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur;• dans le cas de meubles en plaqués bois, les colles doivent pouvoir résister à une température de 100 °C;• la cavité du meuble pour encastrement du four, tant sous plan (voir gure) qu’en colonne , doit avoir les dimensions suivantes: 595 mm.595 mm.25 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.560 mm. 547 mm. min. ! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électriées. Les déclarations de consommation indiquées sur la plaque signalétique ont été mesurées pour ce type d’installation.AérationPour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir gures). 560 mm. 45 mm. Centrage et xation1. Positionner les pattes “A” de manière à ce qu’elles buttent contre les cales support du four “B”.

2. Positionner les taquets “C” contre les pattes “A”. Attention à l’épaisseur

des joues du meuble :• si elle est de 16 mm : monter le taquet de manière à ce que le chiffre 16 indiqué sur ce dernier soit tourné vers soi ;• si elle est de 18 mm : monter le taquet côté dépourvu d’indication tourné vers soi ,• si elle est de 20 mm : ne pas monter de taquet.3. Fixer les pattes et les taquets en bordure de la joue du meuble à l’aide des vis “D”.

4. Fixer le four au meuble à l’aide des vis et des rondelles plastique “E”.

Raccordement électrique Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l’appareil (voir ci-dessous).Montage du câble d’alimentation1. Pour ouvrir le bornier, faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir gure).2.Montage du câble d’alimentation : dévisser la vis du serre-câble ainsi que les trois vis des contacts L-N- puis xer les ls sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (voir gure).3. Fixer le câble dans le serre-câble prévu.4. Fermer le couvercle du bornier.Branchement du câble d’alimentation au réseau électriqueMontez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le l de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la che de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la che, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

• Uniquement pour les modèles avec glissières embouties. ** Uniquement pour les modèles avec glissières en fil. PLAQUE SIGNALETIQUE Dimensions*largeur 43,5 cm hauteur 32,4 cm profondeur 40,6 cmVolume*L. 58RaccordementsÉlectriques tension 220-230V~ ou 220-240V~ 50/60Hz (voir plaque signalétique) puissance maximum absorbée 2800W Dimensions**largeur 45,5 cm hauteur 32,4 cm profondeur 40,6 cmVolume**L. 60EtiquetteEnergie eÉcoconception Directive de l’UE n ° 65/2014 intégrant la directive 2010/30/UE. Règlement n ° 66/2014 de l’UE intégrant la directive 2009/125/CE. la norme EN 60350-1 la norme EN 50564 Consommation énergie convectionNaturelle – fonction four :Traditionnel;Déclaration de consommationénergétique Classe conventionForçée fonction four:Pâtisserie

Cet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2012/19/UE et modifications successives. - 1275/2008 stand-by/off mode28

Mise en marche et utilisation ATTENTION! Le four est équipé d’un système d’arrêts de grilles qui permet de les retirer sans que ces dernières sortent entièrement du four (1).Pour sortir complètement les grilles il suft, comme illustré, de les soulever en les saisissant par l’avant et de les tirer (2). ! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton

2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau

de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en

4. En cours de cuisson, vous pouvez à tout moment :

- modier le programme de cuisson à l’aide du bouton PROGRAMMES; - modier la température à l’aide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. ! Placez toujours vos plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier soufe de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit sufsamment refroidi. Eclairage du four Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson. Utiliser le programmateur n de cuisson

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque

complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d’une montre.

2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant

les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère xe du tableau de bord.

3. Une fois le temps écoulé, un signal sonore retentit et le four s’éteint.

4. Quand le four est éteint, le programmateur n de cuisson peut être utilisé

comme une simple minuterie. ! Pour utiliser le four en fonctionnement manuel, c’est-à-dire sans programmateur n de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole . Programmes ! Pour tous les programmes, il est possible de sélectionner une température comprise entre 60°C et MAX., sauf pour:

• BARBECUE (il est conseillé dans ce cas de sélectionner MAX.);

• GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme FOUR PÂTISSERIE Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps. Programme FAST COOKING Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d’excellents résultats, n’enfourner que sur un seul niveau. Programme MULTICUISSON La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps. Programme FOUR PIzzA Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, ne pas oublier de les changer de place à mi-cuisson. Programme BARBECUE La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée. Programme GRATIN L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Conseils de cuisson ! Pour les cuissons ventilées ne pas utiliser les gradins 1et 5: ils sont directement frappés par l’air chaud qui pourrait brûler les mets délicats. ! Pour les cuissons BARBECUE et GRATIN, notamment au tournebroche, placer la lèchefrite au gradin 2 pour récupérer les graisses ou jus de cuisson. MULTICUISSON

• Utiliser les gradins 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur.

• Placer la lèchefrite en bas et la grille en haut.29

• Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. FOUR PIZZA

• Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante.

• Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.30

0,7 0,7 0,6 0,7 0,7 0,8 0,5 0, 5 0,3 0,4 0,5 0,3 0,5 0,4 0,4 0,4 0,3 0,6 0,2 1+1

0,7 0,7 0,7 0,5 0,8 0,7 n°4 ou 5 n°4 ou 6

Température préconisée (°C) 200-210 200-210

25-30 15-20 20-25 15-18

2 ou 3 2 ou 3 2 ou 3 2 et 4 2 ou 3 1 et 3 et 5 1 et 3 et 5

2 et 4 2 et 4 2 et 4 1 et 2/3

2 et 4 2 et 4 2 et 4 1 et 3

1 ou 2 1 ou 2 1 ou 2 1 et 3 1 ou 2 1 et 2 et 4 1 et 2 et 4

1 et 3 1 et 3 1 et 3 1 et 3

1 et 3 1 et 3 1 et 3 1 et 3

Niveau enfournement Aliments Canard Poulet Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Tartes Tarte aux fruits Cake aux fruits Petits gâteaux sur 2 niveaux Génoise Choux sur 3 niveaux Biscuits sur 3 niveaux Crêpes farcies Meringues sur 3 niveaux Friands au fromage Surgelés Pizza Mélange de courgettes et crevettes en croûte Feuilleté aux épinards Chaussons salés Lasagnes Petits pains dorés Poulet en morceaux Précuits Ailes de poulet dorées Aliments Frais Biscuits (pâte brisée) Cake aux fruits Friands au fromage Pizza sur 2 niveaux Tartes sur 2 niveaux/gâteaux sur 2 niveaux Génoise sur 2 niveaux (sur plateau émaillé) Poulet rôti + pommes de terre Agneau Maquereau Lasagnes Choux sur 2 niveaux Biscuits sur 2 niveaux Friands au fromage sur 2 niveaux Tartes salées Pizza Fougasses Maquereaux Soles et seiches Brochettes de calmars et crevettes Tranches de colin Légumes grillés Côte de veau Saucisses Hamburgers Croque-monsieur ou toasts Poulet rôti au tournebroche (si présent) Agneau rôti au tournebroche (si présent) Poulet grillé Seiches Poulet rôti au tournebroche (si présent) Canard rôti au tournebroche (si présent) Rôti de veau ou de bœuf Rôti de porc Agneau

• Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement. Tableau de cuisson31

Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil.

• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.

• Éviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four.

• Les orices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Toujours saisir la poignée en son milieu: elle risque d’être très chaude à ses extrémités.

• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.

• Ne jamais tapisser la sole du four de papier aluminium.

• Ne pas ranger de matériel inammable à l’intérieur du four: si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Contrôler toujours que les boutons sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.

• Ne pas tirer sur le cordon de l’appareil pour débrancher la che de la prise de courant.

• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la che de la prise de courant.

• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance).

• Ne pas poser d’objets sur la porte du four ouverte.

• Éviter que les enfants ne jouent avec l’appareil.

• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil.

• Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/UE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront coner leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés. Economies et respect de l’environnement

• Évitez, dans la mesure du possible, de préchauffer le four et veuillez toujours le remplir. Ouvrez le moins possible la porte de votre four, car chaque ouverture laisse échapper la chaleur. Pour faire des économies considérables d’énergie, éteignez le four cinq à dix minutes avant la n du temps de cuisson programmé et utilisez la chaleur dégagée par le four.

• Les programmes automatiques sont élaborés sur la base des produits alimentaires de qualité.

• Gardez les joints propres et bien rangés an d’éviter toute perte d’énergie par la porte.

• Si vous avez un contrat d’électricité de tarif minuté, avec l’option “cuisson de retard”, sera plus facile à économiser de l’argent, en deplaçant le début du programme dans les periodes à taux réduits ! Ce produit est conforme à la nouvelle Directive européenne sur la réduction de la consommation d’énergie en mode standby. Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difciles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.

• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.

• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes.

• Nous conseillons de ne pas vaporiser le produit de nettoyage directement sur le bandeau de commandes mais de se servir d’une éponge. ! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de déposer la porte du four :32

1. Ouvrir la porte complètement (voir gure);

2. Soulever et faire pivoter les leviers situés sur

les deux charnières (voir gure);

3. Saisir la porte par les côtés, la refermer

lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant de son logement (voir gure). Remonter la porte en refaisant en sens inverse les mêmes opérations. Contrôle des joints Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four:

1. Dévissez le couvercle en verre du

boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la

par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place

(voir gure). ! Ne pas utiliser la lampe du four comme éclairage de la pièce.ES
