MANUALE UTENTE FT 820.1 IXHA S HOTPOINT

• il tipo di anomalia;

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. indesit.com. Assistance ! Never use the services of an unauthorised technician. Please have the following information to hand:

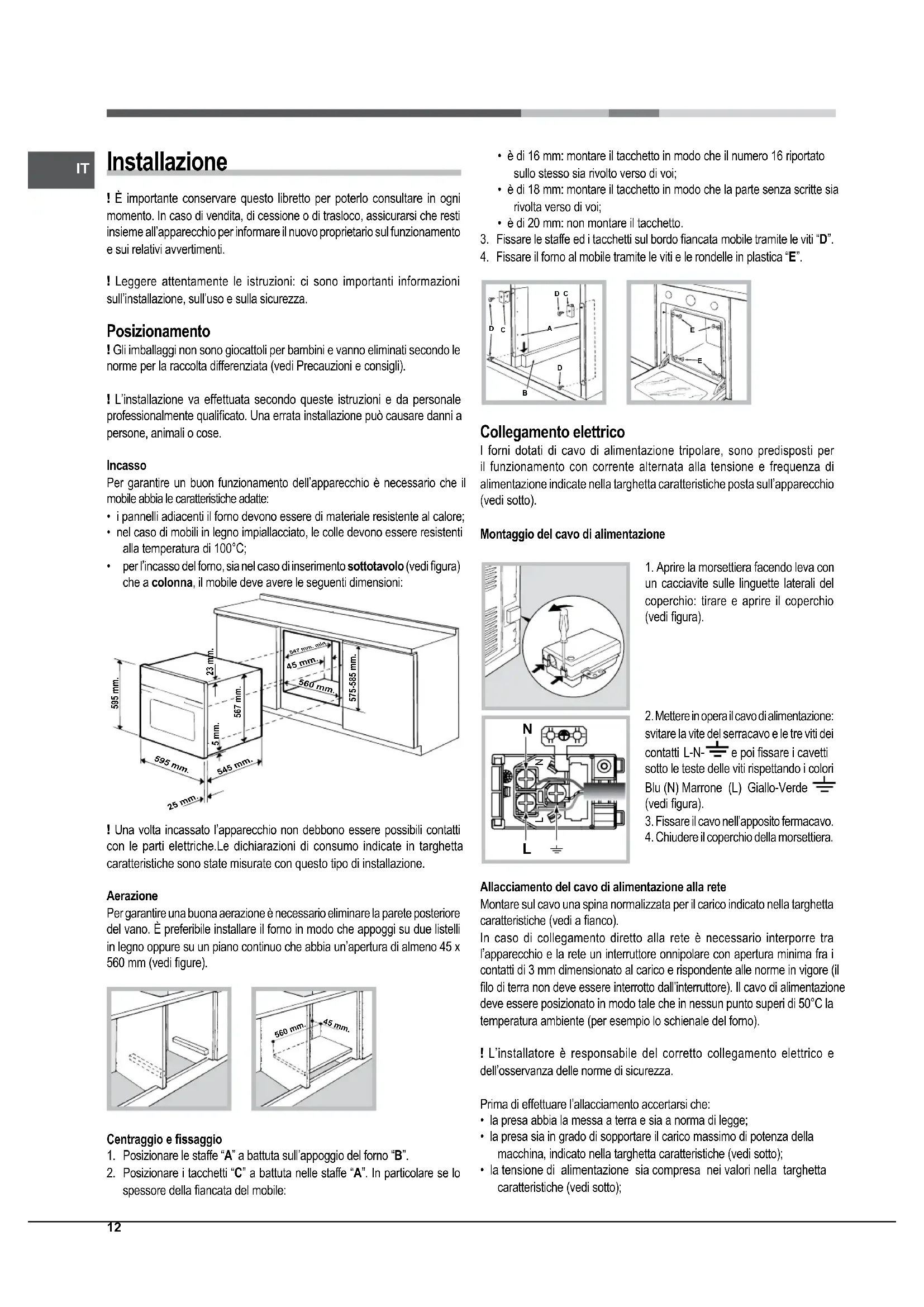

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a persone, animali o cose.IncassoPer garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:• i pannelli adiacenti il forno devono essere di materiale resistente al calore;• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

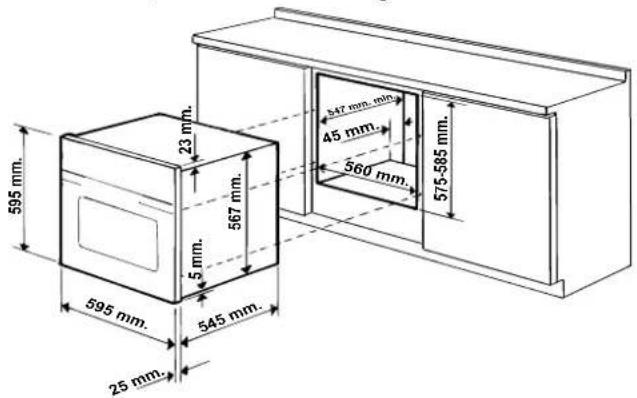

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi gura) che a colonna, il mobile deve avere le seguenti dimensioni: 595 mm.595 mm.25 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.560 mm. 547 mm. min. ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche.Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.AerazionePer garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi gure). 560 mm. 45 mm. Centraggio e ssaggio

1. Posizionare le staffe “A” a battuta sull’appoggio del forno “B”.

2. Posizionare i tacchetti “C” a battuta nelle staffe “A”. In particolare se lo

spessore della ancata del mobile:• è di 16 mm: montare il tacchetto in modo che il numero 16 riportato sullo stesso sia rivolto verso di voi;• è di 18 mm: montare il tacchetto in modo che la parte senza scritte sia rivolta verso di voi;• è di 20 mm: non montare il tacchetto.

3. Fissare le staffe ed i tacchetti sul bordo ancata mobile tramite le viti “D”.

4. Fissare il forno al mobile tramite le viti e le rondelle in plastica “E”.

Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto).Montaggio del cavo di alimentazione1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi gura).2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- e poi ssare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi gura).3. Fissare il cavo nell’apposito fermacavo.4. Chiudere il coperchio della morsettiera.Allacciamento del cavo di alimentazione alla reteMontare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a anco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno).! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.Prima di effettuare l’allacciamento accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

• Solo per modelli con guide imbutite. ** Solo per modelli con guide in filo. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/UE e successive modificazioni.

1275/2008 standby/off mode ENERGY LABEL e ECODESIGN Regolamento (EU) No 65/2014 che integra la Direttiva 2010/30/EU. Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 60350-1 Norma EN 50564 Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: Pasticceria. Dimensioni* larghezza cm 43,5 altezza cm 32,4 profondità cm 40,6 Volume* lt. 58 Dimensioni** larghezza cm 45,5 altezza cm 32,4 profondità cm 40,6 Volume** lt. 60 Collegamenti elettrici tensione a 220-230V~ o 220-240V~ 50Hz o 50/60Hz potenza massima assorbita 2800W TARGHETTA CARATTERISTICHE14

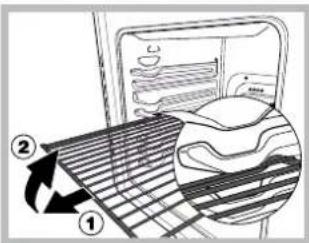

Avvio e utilizzo ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufciente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2) ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola

con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di riscaldamento no alla

temperatura impostata.

4. Durante la cottura è sempre possibile:

- modicare il programma di cottura agendo sulla manopola PROGRAMMI; - modicare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A ne cottura la ventola rimane attiva nché il forno non è sufcientemente freddo. Luce del forno Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer di ne cottura

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER DI

FINE COTTURA di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il tempo desiderato facendo

coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento sso sul pannello di controllo.

3. A tempo scaduto emette un segnale acustico e spegne il forno.

4. Quando il forno è spento il timer di ne cottura può essere usato come un

normale contaminuti. ! Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di ne cottura, occorre ruotare la manopola TIMER DI FINE COTTURA no al simbolo

Programmi ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• BARBECUE (si consiglia di impostare solo su MAX);

• GRATIN (si consiglia di non superare la temperatura di 200°C). Programma FORNO TRADIZIONALE Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma FORNO PASTICCERIA Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente. Programma FAST COOKING Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano. Programma MULTICOTTURA Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare no a un massimo di due ripiani contemporaneamente. Programma FORNO PIZZA Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma BARBECUE La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superciale. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superciale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 2 per raccogliere i residui di cottura (sughi e/o grassi). MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto.IT

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difcilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.16

Programmi Forno Tradizionale Forno Pasticceria Fast cooking Multicottura Forno Pizza Barbecue Gratin Peso (Kg) 1,5 1,5

Posizione dei ripiani Alimenti Anatra Pollo Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate Crostate Torta di frutta Plum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 3 ripiani Biscotti su 3 ripiani Crêpes farcite Meringhe su 3 ripiani Salatini di sfoglia al formaggio Surgelati Pizza Misto zucchine e gamberi in pastella Torta rustica di spinaci Panzerotti Lasagne Panetti dorati Bocconcini di pollo Precotti Ali di pollo dorate Cibi Freschi Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne Bignè su 2 ripiani Biscotti su 2 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate Pizza Focacce Sgombri Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Toast (o pane tostato) Pollo allo spiedo con girarrosto (ove presente) Agnello allo spiedo con girarrosto (ove presente) Pollo alla griglia Seppie Pollo allo spiedo con girarrosto (ove presente) Anatra allo spiedo con girarrosto (ove presente) Arrosto di vitello o manzo Arrosto di maiale Agnello

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. Tabella cotturaIT

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui anchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale inammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochino con l’apparecchio.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità siche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà sufciente spegnere il forno dai 5 ai 10 minuti prima della ne del tempo di cottura pianicato, e servirsi del calore che il forno continua a generare.

• I programmi automatici si basano su prodotti alimentari standard.

• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia

• Se si dispone di un contratto di energia elettrica a tariffa oraria, il programma “cottura ritardata” renderà più semplice il risparmio spostando l’avvio del programma negli orari a tariffa ridotta. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difcili da asportare usare prodotti specici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici aflati che possono grafare la supercie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. Aprire completamente la porta (vedi gura);18

2. Alzare e ruotare le levette poste sulle due

cerniere (vedi gura);

3. Afferrare la porta ai due lati esterni,

richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi gura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno no all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno

1. Svitare il coperchio in vetro del

con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi gura)

! Non utilizzare la lampada forno per e come illuminazione di ambienti.GB
