MANUAL DE USUARIO FT 820.1 IXHA S HOTPOINT

• el tipo de anomalía;

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• piezas y componentes

• mano de obra de los técnicos

• desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS8

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos especícos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

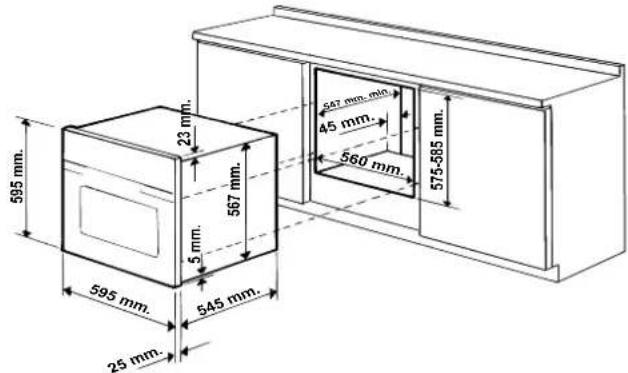

Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calicado. Una instalación incorrecta puede producir daños a personas, animales o cosas.EmpotramientoPara garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:• los paneles adyacentes al horno deben ser de materiales resistentes al calor• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la gura) o en columna, el mueble debe tener las siguientes dimensiones: 595 mm.595 mm.25 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.560 mm. 547 mm. min. ! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.AireaciónPara garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras). 560 mm. 45 mm. Centrado y jación

1. Coloque las abrazaderas “A” hasta el tope en el apoyo del horno “B”.

2. Coloque los tacos “C” a presión, en las abrazaderas “A”. En particular, si

el espesor del costado del mueble es:• de 16 mm: coloque el taco de modo tal, que el número 16 que contiene dicho taco quede dirigido hacia Ud.:• de 18 mm: coloque el taco de modo tal, que la parte sin escritura quede dirigida hacia Ud.:• de 20 mm: no coloque el taco.3. Fije las abrazaderas y los tacos al borde del costado del mueble mediante los tornillos “D”.

4. Fije el horno al mueble con los tornillos y las arandelas de plástico “E”.

Conexión eléctrica Los hornos que poseen cable de alimentación tripolar, son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver más adelante).Montaje del cable de alimentación eléctrica1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la gura).2. Instalar el cable de alimentación eléctrica: Aojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y luego jar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (ver la gura).3. Fijar el cable en el correspondiente sujetacable.4. Cerrar la tapa del panel de bornes.Conexión del cable de alimentación eléctrica a la redInstale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente (por ejemplo, la parte posterior del horno).! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

• Sólo para modelos con guías embutidas. ** Sólo para modelos con guías a ras. Consumo de energía porconvección Natural –función decalentamiento: Tradicional;Clase consumo de energíaClase convección Forzada - funcióncalentamiento: Pastelería.Este aparato es conforme con lassiguientes Directivas: Comunitarias:2006/95/CE del 12/12/06 (Bajatensión) y posterioresmodificaciones - 2004/108/CEdel 15/12/04 (CompatibilidadElectromagnética) y sucesivasmodificaciones - 93/68/CEE del22/07/93 y sucesivasmodificaciones. 2012/19/UEy posteriores modificaciones. 1275/2008 standby/off mode.PLACA DE CARACTERÍSTICASDimensiones*ancho 43,5 cm. altura 32,4 cm. profundidad 40,6 cm.Volumen* litros 58Dimensiones**ancho 45,5 cm. altura 32,4 cm. profundidad 40,6 cm.Volumen** litros 60voltaje 220-230V~ o 220-240V~ 50/60Hz (ver la placa de características)potencia máxima absorbida2800WConexioneseléctricas Etiqueta de Energía y Ecodiseño Reglamento (UE) nº 65/2014, por el que se aplica la Directiva 2010/30/CE. Reglamento (UE) nº 66/2014, por el que se aplica la Directiva 2009/125/CE. Reglamento EN 60350-1, Reglamento EN 50564ES

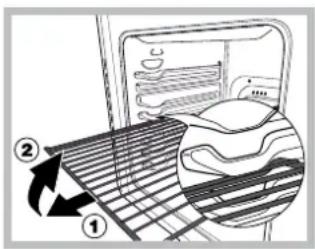

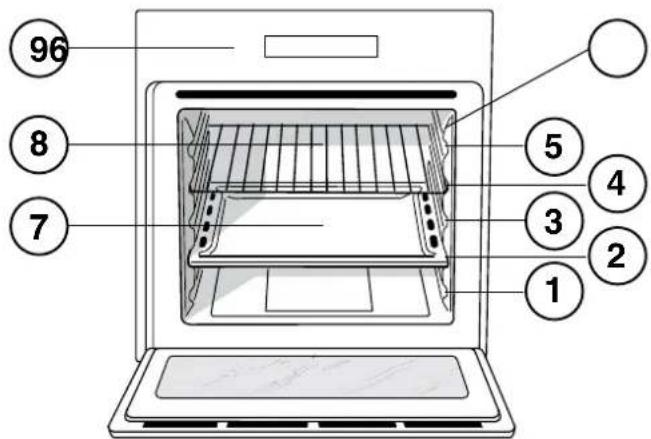

Puesta en funcionamiento y uso ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno (1).Para quitar completamente las parrillas, como se indica en el dibujo, es suciente levantarlas cogiéndolas de la parte delantera y tirar (2). ! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno. Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando

2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción

(ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta

la temperatura seleccionada: introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modicar el programa de cocción con la perilla PROGRAMAS; - modicar la temperatura con el mando TERMOSTATO; - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Ventilación de enfriamiento Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al nal de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté sucientemente frío. Luz del horno Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción. Utilice el temporizador de n de la cocción

1. Antes que nada es necesario cargar el timbre girando el mando

TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, je el tiempo deseado haciendo

coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia ja que se encuentra en el panel de control.

3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se

4. Cuando el horno está apagado, el temporizador de n de la cocción se

puede utilizar como un normal contador de minutos. ! Para utilizar el horno con funcionamiento manual, o sea, excluyendo el temporizador de n de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo . Programas ! En todos los programas se puede jar una temperatura entre 60°C y MAX, excepto en:

• BARBACOA (se aconseja elegir sólo MAX);

• GRATIN (se aconseja no superar una temperatura de 200ºC). Programa HORNO TRADICIONAL Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa HORNO PASTELERÍA Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones “mignon” en 3 bandejas simultáneamente. Programa COCINA RÁPIDA El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel. Programa MULTICOCCIÓN Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente. Programa HORNO PIZZA Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones. Programa BARBACOA La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura supercial alta. Utilice el horno con la puerta cerrada. Programa GRATINADO Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen supercialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada. Consejos prácticos para cocinar ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría producir quemaduras de las comidas delicadas. ! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 2 para recoger los residuos de cocción (jugos y/o grasas).36

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba. BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja jar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.ES

Programas Horno Tradicional Horno Pastelería Cocción rápida Multicocción Horno Pizza Barbacoa Gratin Peso (Kg) 1,5 1,5

Duración de la cocción (minutos) 70-80 60-70 70-75 70-80 15-20 30-35 25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

Posición de las bandejas Alimentos Pato Pollo Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas Tortas glaseadas Torta de fruta Bizcochos con uva Tortas pequeñas en dos niveles Bizcochos Hojaldre con crema en 3 niveles Bizcochos en 3 niveles Creps rellenos Merengues en 3 niveles Bizcochitos salados de hojaldre y queso Alimentos congelados Pizza Mixto de calabacín y cangrejos Torta rústica de espinacas Panzerotti (ravioles grandes italianos) Lasañas Panecillos dorados Bocaditos de pollo Precocidos Alas de pollo doradas Alimentos Frescos Bizcochos (de pastaflora) Hojaldre con crema Bizcochitos salados de hojaldre y queso Pizza en 2 niveles Tortas glaseadas en 2 niveles/Tortas en 2 niveles Bizcochos en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Caballa Lasañas Hojadre con crema en 2 niveles Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas Pizza Hogazas Caballa Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillos calientes de jamón y queso (o pan tostado) Pollo asado con asador automático (si existe) Cordero asado con asador automático (cuando existe) Pollo a la parrilla Sepias Pollo asado con asador automático (si existe) Pato asado con asador automático (si existe) Asado de ternera o vaca Asado de cerdo Cordero

• Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente. Tabla de cocción38

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque el aparato descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.

• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse.

• Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “●”/“○”.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• No apoye objetos sobre la puerta del horno abierta.

• Evite que los niños jueguen con el aparato.

• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/UE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medioambiente

• Siempre que sea posible, evite el precalentamiento del horno y siempre trate de llenarlo. Abra la puerta del horno tan poco como sea posible porque el calor se pierde cada vez que se abre. Para ahorrar una cantidad sustancial de energía, solo apague el interruptor del horno entre 5 a 10 minutos antes de terminar su tiempo de cocción previsto y aproveche el calor que el horno continúa generando.

• Los programas automáticos están basados en productos alimenticios regulares.

• Mantenga los empaques limpios y ordenados para prevenir pérdidas de energía a través de la puerta

• Si tiene una tarifa eléctrica regulada según la hora del día, la opción de “cocción diferida” le ayudará a ahorrar al retrasar la operación de cocción a un momento del día en que la tarifa eléctrica sea más barata ! Este producto satisface los requisitos impuestos por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by. Mantenimiento y cuidados Cortar la corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos especícos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

• Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. Limpiar la puerta Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas aladas que puedan rayar la supercie y quebrar el vidrio. Para lograr una limpieza más profunda es posible desmontar la puerta del horno:ES

2. Alce y gire las palancas ubicadas en las dos

bisagras (ver la gura);

3. Sujete la puerta de los costados externos y

ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la gura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Controlar las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del

con una análoga: potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver la

gura). ! No utilice la lámpara del horno para iluminar ambientes.40

2 en 4 2 en 4 2 en 4 1 en 2/3

2 en 4 2 en 4 2 en 4 1 en 3 1 en 3 1 en 3 1 en 3 1 en 3

1 en 3 1 en 3 1 en 3 1 en 3
