GEBRUIKSAANWIJZING FT 820.1 IXHA S HOTPOINT

• het model apparaat (Mod.)

• het serienummer (S/N) Deze laatste informatie bevindt zich op het typeplaatje op het apparaat. Serwis Techniczny ! Nigdy nie korzystać z usług nieautoryzowanych techników. Podać:

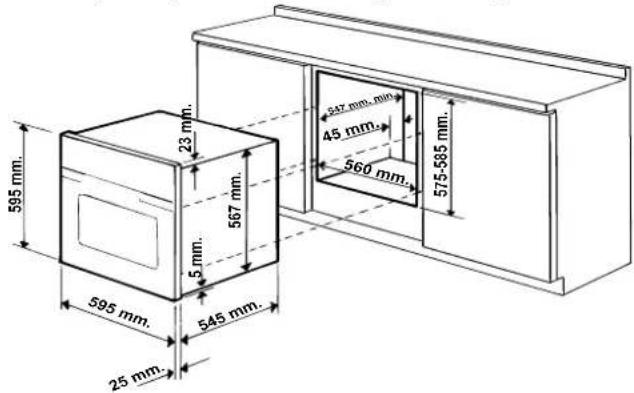

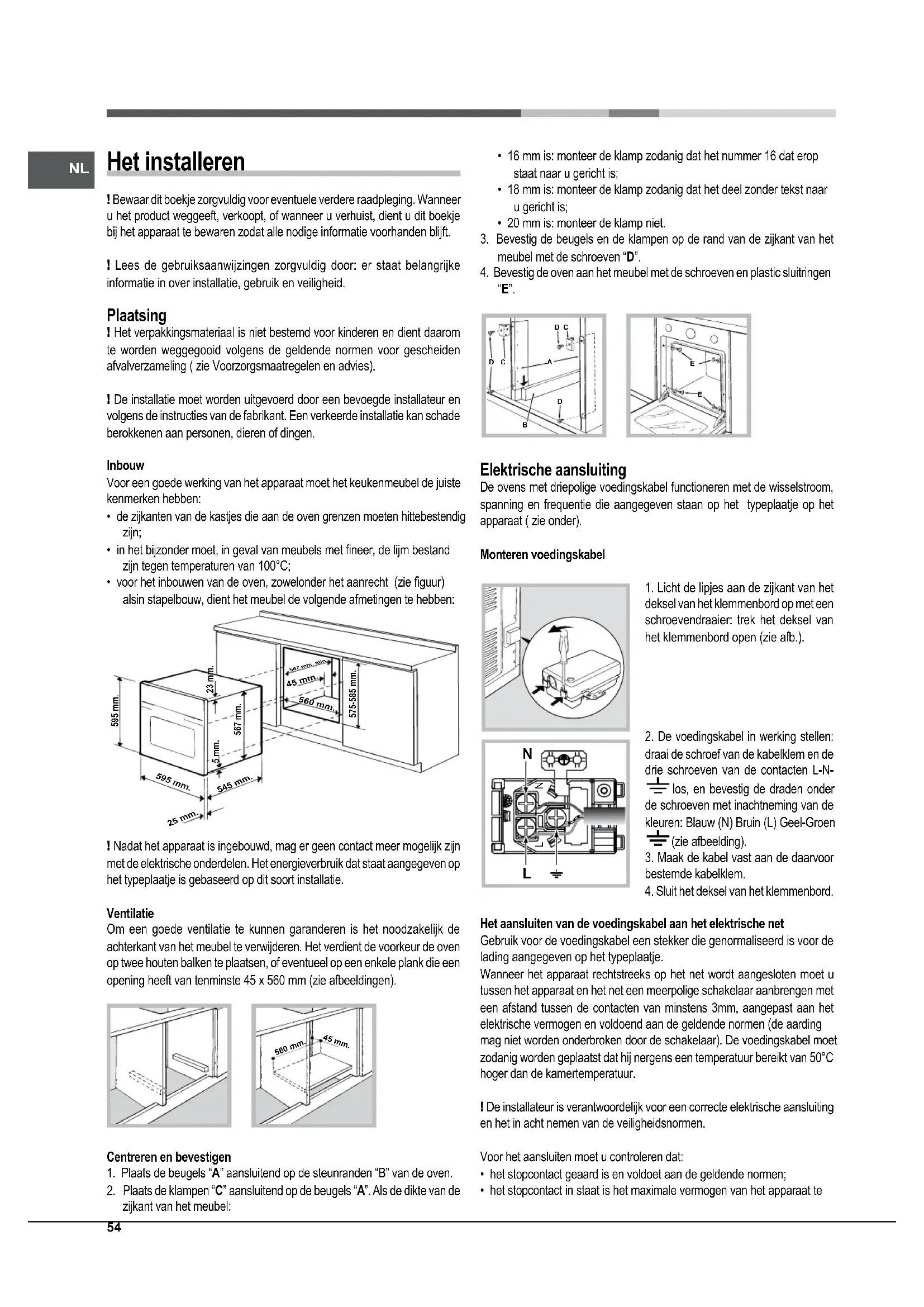

Het installeren ! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Plaatsing ! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies).! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.InbouwVoor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;• in het bijzonder moet, in geval van meubels met neer, de lijm bestand zijn tegen temperaturen van 100°C;• voor het inbouwen van de oven, zowelonder het aanrecht (zie guur) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben: 595 mm.595 mm.25 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.560 mm. 547 mm. min. ! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie.VentilatieOm een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen). 560 mm. 45 mm. Centreren en bevestigen1. Plaats de beugels “A” aansluitend op de steunranden “B” van de oven.

2. Plaats de klampen “C” aansluitend op de beugels “A”. Als de dikte van de

zijkant van het meubel:• 16 mm is: monteer de klamp zodanig dat het nummer 16 dat erop staat naar u gericht is;• 18 mm is: monteer de klamp zodanig dat het deel zonder tekst naar u gericht is;• 20 mm is: monteer de klamp niet.3. Bevestig de beugels en de klampen op de rand van de zijkant van het meubel met de schroeven “D”.4. Bevestig de oven aan het meubel met de schroeven en plastic sluitringen “E”.

Elektrische aansluiting De ovens met driepolige voedingskabel functioneren met de wisselstroom, spanning en frequentie die aangegeven staan op het typeplaatje op het apparaat ( zie onder).Monteren voedingskabel1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).2. De voedingskabel in werking stellen: draai de schroef van de kabelklem en de drie schroeven van de contacten L-N- los, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (zie afbeelding).3. Maak de kabel vast aan de daarvoor bestemde kabelklem.4. Sluit het deksel van het klemmenbord.Het aansluiten van de voedingskabel aan het elektrische netGebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje. Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.Voor het aansluiten moet u controleren dat:• het stopcontact geaard is en voldoet aan de geldende normen;• het stopcontact in staat is het maximale vermogen van het apparaat te

dragen, zoals aangegeven op het typeplaatje;

• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers. ! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn. ! De kabel mag niet worden gebogen of samengedrukt. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

• Alleen voor modellen met diepgetrokken geleiders. ** Alleen voor modellen met uitstekende geleiders. EU richtlijn nr. 65/2014 met integratie van richtlijn 2010/30/EU. EU reglement nr.66/2014 met integratie van richtlijn 2009/125/EC. EN 60350-1 reglement, EN 50564 reglement Energieverbruik convectie Natuurlijk verwarmingsfunctie: Traditioneel Verklaring energieverbruik Klasse convectie hetelucht - verwarmingsfunctie: Gebak. Energie Label en Ecodesign TYPEPLAATJE Afmetingen* breedte 45,5 cm hoogte 32,4 cm diepte 40,6 cm Inhoud* liter 58 Afmetingen** breedte 43,5 cm hoogte 32,4 cm diepte 40,6 cm Inhoud** liter 60 Elektrische aansluitingen spanning 220-230V~ of 220-240V~ 50Hz of 50/60Hz maximaal opgenomen vermogen 2800W Dit apparaat voldoet aan de volgende Europese Richtlijnen: 2006/95/EG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. 2012/19/EU en daaropvolgende wijzigingen.1275/2008 standby/off mode.56

Starten en gebruik BELANGRIJK! De oven is uitgerust met een blokkeringssysteem voor de grill dat het mogelijk maakt om de gril naar buiten te trekken zonder dat deze buiten de oven komt (1). Om de grill volledig te verwijderen, de grill aan de voorkant optillen en naar buiten trekken, zoals op de tekening afgebeeld is (2). ! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgeschakeld, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen. De oven starten

1. Door aan de knop PROGRAMMA’S te draaien kunt u het gewenste

kookprogramma kiezen.

2. Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een

lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (zie Programma’s).

3. Als het controlelampje THERMOSTAAT aan is, bevindt de oven zich in de

verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de knop PROGRAMMA’S; - de temperatuur veranderen met behulp van de knop THERMOSTAAT; - het koken onderbreken door de knop PROGRAMMA’S weer op stand “0” te zetten. ! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen. ! Plaats de ovenschalen altijd op bijgeleverde roosters. Ventilator Teneinde de hitte aan de buitenkant van de oven te beperken, zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt. ! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld. Ovenverlichting Deze gaat werken door de knop PROGRAMMA’S op te draaien. Ze blijft aan wanneer u een kookprogramma selecteert. Gebruik de timer Einde Kooktijd

1. U moet allereerst het geluidssignaal opwinden door de knop TIMER EINDE

KOOKTIJD bijna helemaal met de klok mee te draaien.

2. Draai de knop weer tegen de klok in en stel de gekozen tijd in. Zorg ervoor

dat de minuten die zijn aangegeven op de knop TIMER EINDE KOOKTIJD samenvallen met de vaste aanwijzer op het bedieningspaneel.

3. Als de tijd verstreken is hoort u een geluidssignaal en gaat de oven uit.

4. Als de oven uit is kan de timer als gewone kookwekker worden gebruikt.

! Als u de oven handmatig wilt gebruiken, en dus de timer voor het einde van de kooktijd wilt uitschakelen, moet de knop TIMER EINDE KOOKTIJD tot aan het symbool worden gedraaid. Programma’s ! U kunt voor alle programma’s een temperatuur tussen de 60°C en MAX instellen, behalve:

• BARBECUE (hierbij is het aanbevolen alleen MAX te gebruiken);

• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen). Programma TRADITIONELE OVEN Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding. Programma GEBAK OVEN Deze functie is aanbevolen voor het bakken van jne gerechten (bijvoorbeeld taarten die moeten rijzen) en kleine gerechten die u op 3 roosters tegelijkertijd wilt koken. Programma FAST COOKING Bij dit programma wordt de oven niet voorverwarmd. Dit programma is vooral geschikt voor het snel koken van kant en klare gerechten (diepvriesproducten en voorgekookte gerechten). De beste resultaten verkrijgt u als u een enkel rooster gebruikt. Programma MULTIKOKEN Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hier is het mogelijkmaximaal twee roosters tegelijk te gebruiken. Programma PIzzA OVEN Met deze combinatie wordt de oven snel warm dankzij het aanzienlijke vermogen dat voornamelijk van onderaf komt. Indien u meerdere roosters tegelijk gebruikt moet u de gerechten halverwege de kooktijd omwisselen. Programma BARBECUE Het koken onder de grill is vooral aan te raden voor gerechten die een hoge en directe temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht. Programma GRATINEREN Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven.Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht. Praktische kooktips ! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: in deze standen zou de hete lucht de jne gerechten kunnen verbranden. ! Bij de functies BARBECUE of GRATINEREN, in het bijzonder wanneer u het draaispit gebruikt, raden wij u aan de lekplaat op stand 2 te zetten om eventueel vet of jus op te vangen. MULTIKOKEN

• Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2.

• Plaats de lekplaat op de onderste stand en het rooster op de hoogste.57

• Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill.

• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat. PIZZA OVEN

• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de lekplaat is de bereidingstijd langer en krijgt u waarschijnlijk geen krokante pizza.

• Bij zeer gevulde pizza’s raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.58

temperatuu r (°C) Duur bereiding (minuten) standaard geleiders verschuifb are geleiders Traditionele oven Eend Kip Gebraden kalfs- of rundvlees Gebraden varkensvlees Koekjes (kruimeldeeg) Vruchtentaart (harde bodem) 1,5 1,5

70-80 60-70 70-75 70-80 15-20 30-35 Gebak oven Vruchtentaart (harde bodem) Vruchtentaart Cakejes Kleine cakejes op 2 roosters Cake Soesjes op 3 roosters Koekjes op 3 roosters Gevulde flensjes Meringue op 3 roosters Kaaskoekjes 0,5 10,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5 2 of 3 2 of 3 2 of 3 2 en 4 2 of 3 1 en 3 en 5 1 en 3 en 5

25-30 15-20 Voorgekookte gerechten Gebakken kippenvleugels

20-25 Verse etenswaren Koekjes (kruimeldeeg) Cakejes Kaaskoekjes

10-12 Multikoken Pizza op 2 roosters (Vruchten)taarten op 2 roosters Cake op 2 roosters (op lekplaat) Gebraden kip + aardappels Lamsvlees Makreel Lasagne Soesjes op 2 roosters Koekjes op 2 roosters Kaaskoekjes op 2 roosters Hartige taarten 1+1

15-20 20-25 Barbecue Makreel Tong en inktvis Calamari- en garnalenspiesjes Kabeljauwfilet Gegrilde groenten Kalfsbiefstuk Saucijzen Hamburgers Tosti (of geroosterd brood) Kip aan het spit (indien draaispit aanwezig) Lam aan het spit (indien draaispit aanwezig)

nee nee nee nee nee nee nee nee nee nee nee Max Max Max Max Max Max Max Max Max Max Max 15-20 10-15 8-10 10-15 15-20 15-20 15-20 10-12 3-5 70-80 70-80 Gratineren Gegrilde kip Inktvis Kip aan het spit (indien draaispit aanwezig) Eend aan het spit (indien draaispit aanwezig) Gebraden kalfs- of rundvlees Gebraden varkensvlees Lamsvlees 1,5

55-60 30-35 70-80 60-70 60-75 70-80 40-45 ! De kooktijden dienen slechts als indicatie en kunnen naar eigen smaak worden aangepast. De voorverwarming van de oven is door de fabriek ingesteld en kan niet handmatig worden gewijzigd. Kooktabel59

Voorzorgsmaatregelen en advies ! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

• Maak gebruik van de handgrepen aan de zijkant van de oven om het apparaat te verplaatsen.

• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.

• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Ieder ander gebruik (b.v.: verwarming van de vertrekken) is niet aangewezen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.

• Tijdens het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur zeer heet. Raak ze niet aan en houd kinderen op een afstand.

• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn.

• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.

• Plaats geen aluminiumfolie op de bodem van de oven.

• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet zou dit materiaal vlam kunnen vatten.

• Controleer altijd dat de knoppen in de stand “●”/“○” staan als het apparaat niet wordt gebruikt.

• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.

• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service).

• Plaats geen voorwerpen op de open ovendeur.

• Voorkom dat kinderen met het apparaat spelen.

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem. Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. Energiebesparing en milieubehoud

• Indien mogelijk, vermijd het voorverwarmen van de oven en probeer de oven altijd op te vullen. Open de ovendeur zo weinig mogelijk omdat er warmte verloren gaat iedere maal ze wordt geopend. Om een aanzienlijke hoeveelheid energie te sparen, schakelt u de oven 5 tot 10 minuten voor het einde van uw geplande bereidingsduur uit en gebruikt u de warmte die de oven blijft genereren.

• Automatische programma’s zijn gebaseerd op standaard etenswaren.

• Houd de pakkingen zuiver en schoon om energieverlies te vermijden .

• Als u een elektriciteitscontract hebt met dal- en piekuren kan de “uitgesteld koken” optie helpen geld te besparen door de bereidingen te verplaatsen naar de goedkopere daluren. ! Dit product voldoet aan de eisen die gesteld worden door de nieuwe Europese Richtlijn voor energiebesparing voor apparaten in de standby-stand. Onderhoud en verzorging De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Schoonmaken van het apparaat

• De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een neutrale zeep worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.

• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen.

• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser), met uitzondering van de geleiders.

• We raden u aan de schoonmaakmiddelen niet direct op het bedieningspaneel te spuiten maar een sponsje te gebruiken. ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. De ovendeur reinigen Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:

1. Open de deur volledig (zie afbeelding);60

2. Til de hendeltjes op die zich aan de

twee scharnieren bevinden en draai ze (zie afbeelding);

3. Pak de deur aan de zijkanten beet en sluit

hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding). Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren. Het controleren van de afdichtingen Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden ( zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd. Vervangen van het lampje Voor het vervangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.

2. Schroef het lampje los en vervang

het met eenzelfde soort lampje: vermogen 25 W, tting E 14.

3. Plaats het deksel er weer op ( zie

afb.). ! Gebruik de ovenlamp nooit om een vertrek te verlichten.61
