Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice 500GM - DOVRE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 500GM de la marque DOVRE.
MODE D'EMPLOI 500GM DOVRE
- Introduction 13
- Sécurité 13
- Installation 14
3.1.Au préalable 14
3.1.1. La cheminée 14
3.1.2. Ventilation du local.. 15
3.1.3.Sol,parois 15
3.2.Travaux préparatoires 16
3.2.1. Assemblage et montage des pieds et Bavette 16
3.2.2.Sortie fumées 16
3.2.3. Montage de la « poignée froide » (450 - 55GM) 17
3.3.Finiton 17
3.4. Emballage 17
4.Mode d'emploi 18
4.1.Combustible 18
4.2.Allumage 18
4.3. La combustion au bois 19
4.4. La combustion au charbon 19
4.5. Le décendrage 20
4.6. Extinction 20
4.7. Conditions atmosphériques 20
- Entretien 21
Annexe 1:Données techniques. 41
Annexe 2 : Dimensions. 42
Table of contents pag
Foreword 22
- Introduction 22
- Safety 22
- Installation guideline 23
Le foyer vous est fourni avec les notices d'installation et mode d'emploi ci-joints. Outre des instructions pour le placement et des informations sur l'utilisation du foyer, vous y trouvezEZ également des conseils en matière de sécurité et d'entretien. Lisez attentivement cette notice avant de proceder à l'installation et de mettre l'appareil en service.
Conserve ce carnet pour qu'un prochain utiliseur puisse également en profiter.

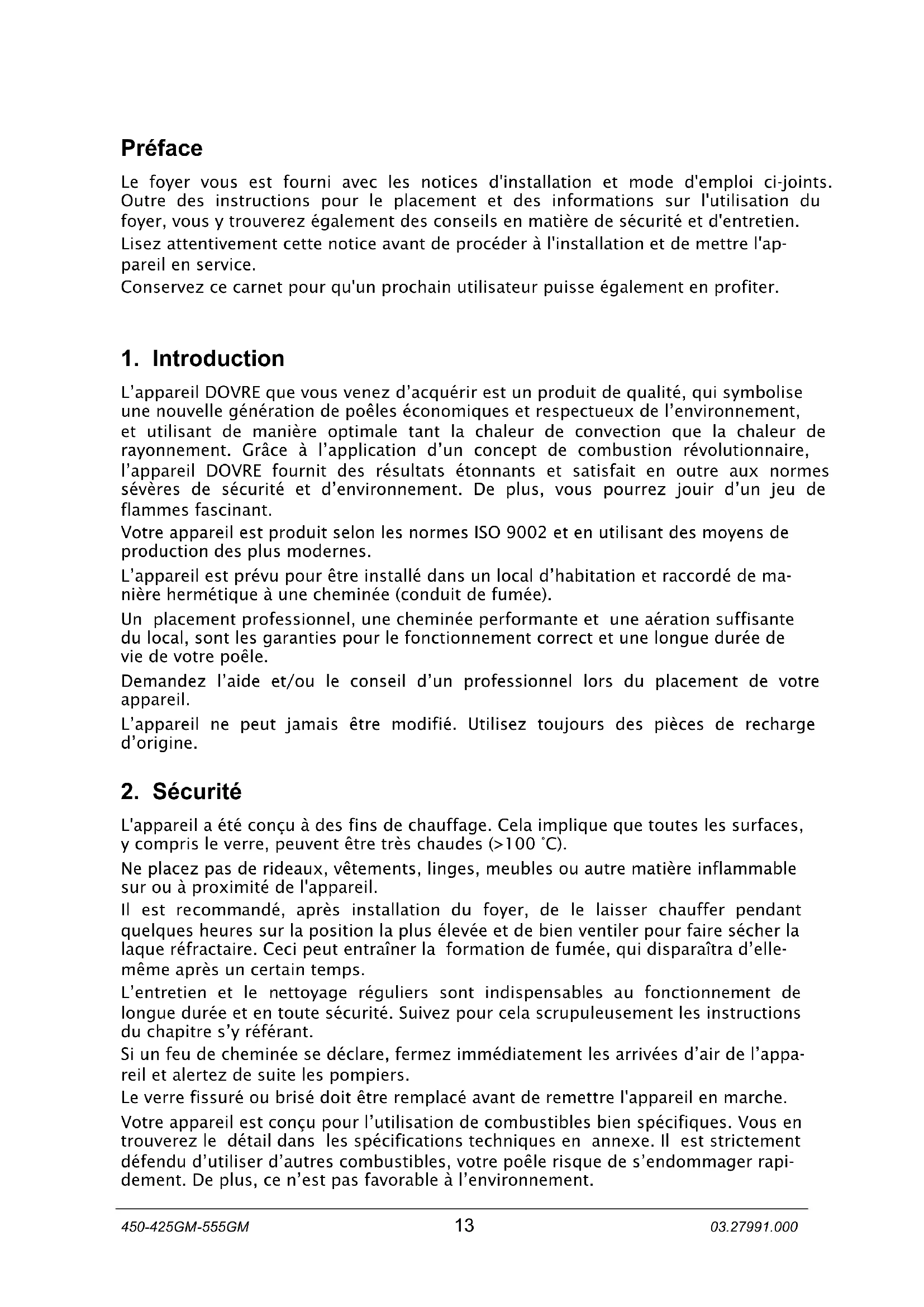

1. Introduction
L'appareil DOVRE que vous venez d'acquerir est un produit de qualité, qui symbolise une nouvelle génération de poèles économiques et respectueux de l'environnement, et utilisant de manière optime tant la chaleur de convection que la chaleur de rayonnement. Grace à l'application d'un concept de combustion révolutionnaire, l'appareil DOVRE fournit des résultats étonnants et satisfait en outre aux normes sévères de sécurité et d'environnement. De plus, vous pourrez jour d'un jeu de flammes fascinant.
Votre apparéil est produit selon les normes ISO 9002 et en utilisant des moyens de production des plus modernes.
L'appareil est prévu pour être installé dans un local d'habitation et raccordé de manière hermétique à une cheminée (conduit de fumée).
Un placement professionnel, une cheminée performante et une aération suffisante du local, sont les garanties pour le fonctionnement correct et une longue durée de vie de votre poèle.
Demandez l'aide et/ou le conseil d'un professionnel lors du placement de votre apparéil.
L'appareil ne peut jamais être modifié. Utilisez toujours des pieces de recharge d'origine.
2. Sécurité
L'appareil a ete concu a des fins de chauffage. Cela implique que toutes les surfaces, y compris le verre, peuvent etre tres chaudes (>100^)
Ne placez pas de rideaux, vêtements, linges, meubles ou autre matière inflammable sur ou à proximé de l'appareil.
Il est recommandé, après installation du foyer, de le laisser chauffer pendant quelques heures sur la position la plus élevée et de bien ventiler pour faire secher la laque refractaire. Ceci peut entraîner la formation de fumée, qui disparaitra d'ellemme après un certain temps.
L'entretien et le nettoyage réguliers sont indispensablees au fonctionnement de longue durée et en toute sécurité. Suivez pour cela scrupuleusement les instructions du chapitre s'y REFERant.
Si un feu de cheminée se déclare, fermez immédiatement les arrivées d'air de l'appareil et alertez de suite les pompiers.
Le verre fissure ou brise doit etre remplace avant de remetre l'appareil en marche.
Votre apparéil est conçu pour l'utilisation de combustibles bien spécifique. Vous en trouvrez le détaïl dans les spécifications techniques en annexe. Il est strictement défendu d'utiliser d'autres combustibles, votre poèle risque de s'endommagerrapidement. De plus, ce n'est pas favorable à l'environnement.
3. Installation
3.1. Au préalable
Le poèle doit être raccordé à une cheminée correcte, suffisamment éloigné et/ou protégé de matérielux combustibles (sol, parois), et ce dans un local suffisamment aéré ou ventilé.
Informez-vous au sujet des normes nationales et régionales d'application pour votre installation. Notre revendeur pourra vous conseiller.
Consultez eventuèlement aussi les pompiers et/ou votre compagnie d'assurance au sujet de règles ou exigences spécifique.
Finally, prenez note des specifications techniques en annexe du present manuel avant d'entamer l'installation.
3.1.1. La cheminée
La cheminée (conduit de fumée) a une double fonction :
- L'aspiration de l'air du local, nécessaire à la combustion du combustible dans le foyer.
- L'évacuation vers l'extérieur des produits de combustion ou des fumées qui se forment dans le poèle ou le foyer. Cette évacuation se fait grâce au tirage naturel ou à la dépression, créé par la force ascendante des gaz chauds dans la chiminée. Ce tirage règle aussi la combustion.
Il est défendu de raccorder plusieurs apparéils de chauffage (p.ex. la chaudière du chauffage central) au même conduit de cheminée, sauf dans des cas bien précis où tant l'appareil que des prescriptions nationales ou régionales le prévoient.
A chaque poèle ou feu ouvert correspond un type bien précis de cheminée ou conduit de fumée d'un diamètre déterminé. Assurez-vous que votre cheminée convient à l'appareil de votrechioix et, au besoin, faites effectuer les adaptations requises. Demandez toujours l'avis d'un spécialiste.
Les éléments suivants peuvent servir de guide lors de l'évaluation de votre cheminée :
- le conduit doit être construit en matériel re fractaire ou résistant à de haute températures. Des éléments en ceramique ou en acier inoxydable sont préconisés.
- La cheminée doit être étanche et bien propre, et garantir un tirage suffisant. Un tirage de 15 à 20 Pa à l'allure nominale est un minimum.
- Le conduit d'évacuation doit être aussi vertical que possible, en partant de la sortie de l'appareil. Les changements de direction et les sections horizontales sont déconseillés : ils perturbent l'évacuation des fumées et peuventisser une accumulation de suie (risque de bouchage !!).
- La section interieure du conduit ne peut pas etre trop grande afin d'eviter que les fumées ne refroidissent trop. Rêférez-vous aux specifications techniques en annexe pour la section optimale. Une cheminée thermiquement bien isolée permét eventuèlement une section plus importante.
- La section doit rundout être constante. Tous obstacles, tels que les élargissements, changements brusques de direction, et rundout les réductions, y compris au niveau du débouché sur le toit, perturbent l'évacuation des fumées et sont lors deconseillés. Veiliez aussi que la construction de la sortie de cheminée
est telle que, en cas de vent, le tirage soit amélioré et non entrave.
- Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroidir tropfortement dans la cheminée. Surtout quand le conduit passe par des pieces non chauffées ou par les murs extérieurs, une isolation supplémentaire est préconisée. Les cheminées métalliques ou les parties de cheminée situées à l'extérieur de l'habitation doivent toujours être réalisées en tubes isolés à paroi double. La partie hors du toit doit toujours être isolée.

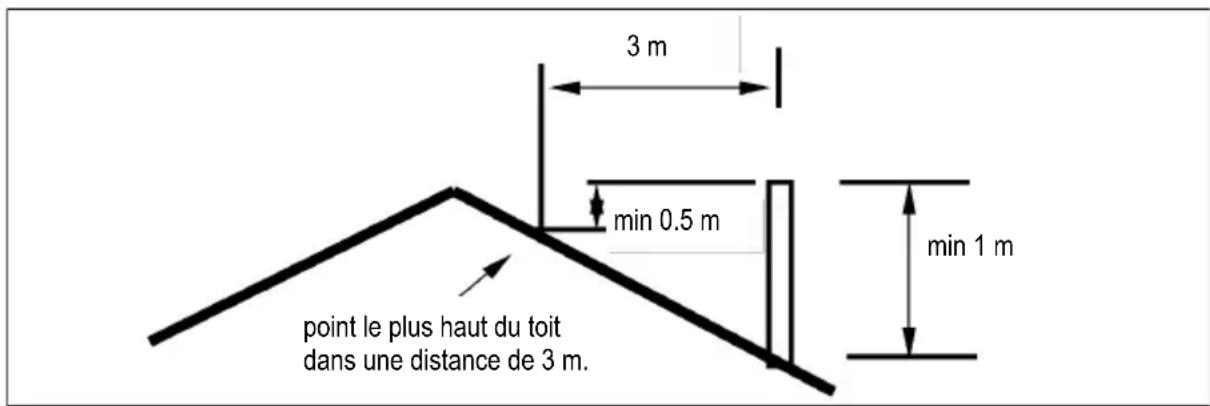

- Le conduit de fumée doit être suffisamment haut (minimum 4 m), et déboucher dans une zone non perturbée par des batiments, arbres ou autres obstacles avoisinants. Une règle de base est la suivante: 60 cm au-dessus du faîtage du toit, ou plus si perturbation possible. Si le faîtage est éloigné de plus de 3 m, voir croquis ci dessous.
3.1.2. Ventilation du local
Toute combustion consomme de l'oxygène. Il est donc très important que le local dans lequel se trouve le poèle ou foyer, soit suffisamment aéré ou ventilé.
Un manque d'aération peut perturber la combustion ainsi que l'évacuation des fumées par la cheminée. Des émanations de fumées et gaz nocifs dans la chambre peuvent en être la conséquence.
Au besoin, placez une grille d'airation qui garantira l'apport d'air frais extérieur suffisant. Surtout dans des locaux bien isolés, ou pourvus d'une ventilation mecanique, un tel apport d'air frais sera indispensable.
Tenez compte aussi d'autres consommateurs d'air Presents dans le local ou l'habitation, tels qu'un autre apparéil de chauffage, une hotte de cuisine, un séche-linge, un ventilateur de salle de bain,... N'utilise jamais ces apparéils en même temps que votre foyer, ou prévoyez un apport d'air supplémentaire en fonction des apparéils en question.
3.1.3. Sol, parois
La distance entre le foyer ou poèle et les matériaux combustibles tels que des parois laterales et arrêtre en bois, meubles etc., doit être suffisamment grande. Pour des apparèils non encascrables, la distance minimale est de 40 cm.
Le sol doit être suffisamment solide pour supporter le poids de l'appareil.
Un sol en matériel combustible doit être suffisamment protégé du rayonnement thermique par une plaque de protection résistance à la température.
Un tapis doit rester distant d'au moins 80 cm du feu.
3.2. Travaux préparatoires
Contrôlez l'appareil immédiatement après réception. Prévenir le revendeur en cas de dégât. Entre temps, ne le mettez pas en fonctionnement.
Afin d'eviter tout endommagement de l'appareil lors du placement, et afin de faciliter la manipulation, l'on peut d'abordsterol toute piece non fixe de l'appareil (briques refractaires, grille, cendrier, etc.). Veillez bien a la position de ces pieces, afin de pouvoir les replacer correctement après l'installation de l'appareil.
L'appareil est livré avec les accessoires suivants :
- Un set de 4 pieds
- Un outillage pour exécuter la sortie de fumée (425GM - 555GM)
- Un collier de raccordement avec brides de fixation
- Une 'poignée froide' pour la porte (450 - 555GM)
- Une 'main froide' pour extraire le cendrier
- Une petite pelle pour récolter les cendres
- Une Bavette à cendres (450)

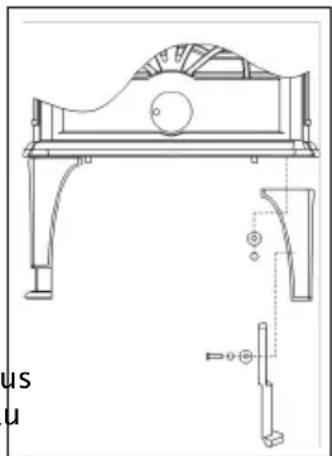

3.2.1. Assemblage et montage des pieds et Bavette à cendres (voir croquis)
(425GM - 555GM) Reliez entre elles, à la hauteur que vous souhaitez, les parties supérieure et inférieure des pieds au moyen des boulons et rondelles livrés avec l'appareil.
Faites basculer le poèle vers l'arrière et montez à présent les pieds sur le poèle. A cette fin, employez les rondelles et les écrous qui ont déjà été montés sur la plaque de fond.
(450) Montez la Bavette à l'avant, sous la plaque de fond. Vissez deux goujons (M8 x 20) dans la plaque de fond et fixez la Bavette à l'aide de deux écrous (M8) et deux rondelles.

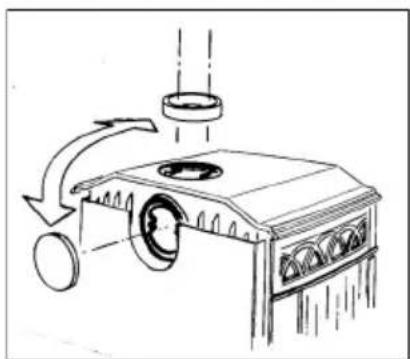

3.2.2.Sortie fumées
L'appareil est prévu pour raccordement à la cheminée soit vers l'arrière, soit vers le haut.
425GM - 555GM

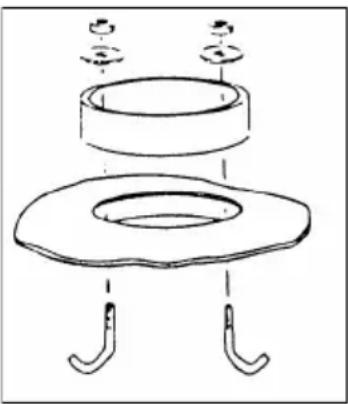

Choisissez le type de sortie et réalisez le trou de passage de fumées ajustat en utilisant l'outillage en accessoire, suivant les instructions jointes.
Pour une sortie vers le haut, le trou est réalisé dans la plaque de dessus. Pour une sortie vers l'arrière, décrochez d'abord la tôle de protection arrêté et retirez le disque pré coupé (en coupant ou forçant les points de raccord). Réalissez ensuite le trou de passage dans le dos de l'appareil.

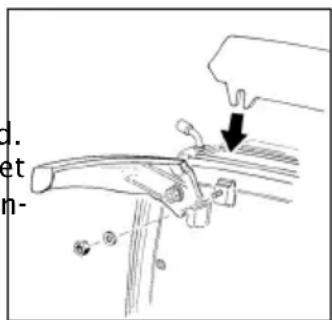

Montez le collier de raccordement joint sur le passage réalisé. Utilisez pour cela les deux brides et boulons joints (voir croquis). Les boulons se fixent de l'extérieur, les brides s'accrochent à gauche et à droite à l'intérieur de l'ouverture,
Dans deux petits sièges prévus à cet effet. Assurez une bonne étanchéité du collier au moyen du mastique joint.
Remettez la tôle de protection arrêté en place avant de raccorder l'appareil à la cheminée.
Au besoin, ultérieurement, les ouvertures effectuees preala blement peuvent etre refermees au moyen d'un petit couvercle qui se fixe a I'aide d'une petite latte en metal et boulon (voir croquis). Un tel couvercle est disponible en accessoire.
450

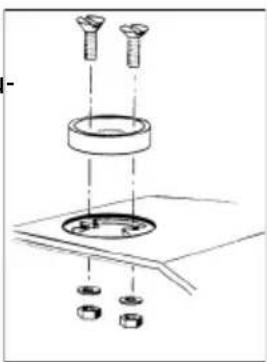

Selon le sens de raccordement souhaité, montez le collier de raccord et le couvercle (détaché dans la plaque supérieure lors de la livraison) au moyen des écrous et de la plaquette de serrage qui vous ont été livrés (voir les figures). En cas de raccordement par l'arrière, décrochez d'abord le bouclier thermique et
détachez la plaque prédécouée. Veillez au bon raccordement du collier de raccord et du couvercle sur l'appareil en utilisant à cette fin le mastique joint.
Si vous avez enlevé la tôle de protection arrêté, replaces-la avant de raccarder l'ap-pareil à la cheminée.

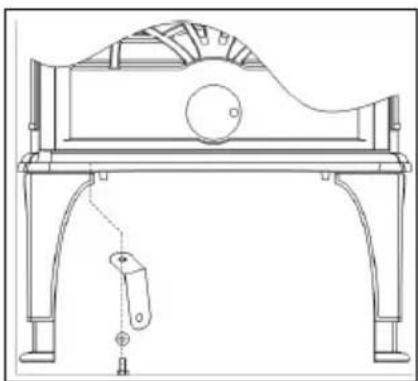

3.2.3. Montage de la « poignée froide » (450 - 555GM)

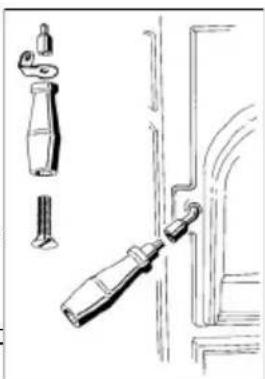

La poignée froide, comportant une vis M8x50, une poignée bois, un crochet et un embout, s'assemble comme indiqué sur le croquis.
Chez certains apparecs, la poignee peut etre accrochee au portepoignee, qui se monte en-dessous de I'appareil, a coté du pied avant gauche (voir croquis).
3.3. Finition
Placez l'appareil au bon endroit, effectuez le raccordement etanche à la cheminée, et replacez toutes les pieces retirees dans l'appareil. Notre apparéil est maintainant pré à l'usage.
Attention : ne faites JAMAIS fonctionner votre apparéil sans plaques inter-rieures ni briques réfractaires.
3.4. Emballage
Les matériaux d'emballage doivent être liquides de façon juste et conformément aux reglementations d'application.
4. Mode d'emploi
4.1 Combustible
Cet apparéil convient exclusivement pour le chauffage au bois, aux briquettes de lignite et au charbon. L'utilisation de tout autre combustible est strictement interdit. Cela peut cause d'importants dommages à votre apparéil.
N'utilisez jamais de bois traité, tel le bois de démolition, bois peint, improugné, le multiplex... Leur utilisation, telle que celle des matières plastiques, du papier et des déchets de menage, est très contaminante pour l'appareil et la cheminée, ainsi que pour l'environnement. De plus, un feu de cheminée peut en être la conséquence.
Le bois
Utilisez de préférence le bois dur. Le chêne, le bouleau et les arbres fruitiers sont debons bois pour la combustion. Le bois doit avoir pu secher dans un endroit bien aéré à l'abri de la pluie pendant au moins deux, de préférence trois ans. Le bois préalablement fendu seche我喜欢. Le taux d'humidité du bois sec ne dépasse pas 20%.
Le bois humide ou mouillé ne convient pas comme combustible. Il ne donne pas de chaleur, toute l'énergie se perd à l'évaporation de l'humidité. Il se forme des gaz malodorants, ainsi qu'un dépôt de goudron important tant sur la vitre de l'appareil que dans la cheminée (d'ou risque de feu de cheminée!).
Briquettes de lignite
Les briquettes brulent environ de la même façon que le bois. Veillez tout de même, avant de brûler des briquettes, d'avoir une bonne base de charbon de bois dans l'appareil.
Le charbon
Le charbon anthracite existe en plusieurs catégories. Certaines de leurs caractéristiques peuvent être déterminées par une loi. Ainsi l'anthracite « A » ne peut contenir que moins de 10% de particules volatiles, l'anthracite « B » moins de 12% . La teneur en cende peut varier de 3 à 13% . Pour un bon fonctionnement de votre apparéil, il est recommendé de consommer de l'anthracite « A » à faible teneur en cende.
Le combustible à haute teneur en cende a du reste une moindre valeur de chauffage, la cende doit être enlevée plus frequentlyment et le feu s'eteint plus rapidement.
Il est recommandé de consommer du calibre 12/22 d'20/30
4.2. Allumage
Afin de creer un tirage suffisamment elevé dans la cheminée, et d'éviter ainsi les retours de fumées dans la chambre, il faut que la cheminée soit suffisamment chaude avant d'allumer l'appareil. Au besoin, faire un petit 'feu d'appel' avec une boulette de papier au-dessus du déflecteur dans la partie supérieure du corps de chauffe.
Pour allumer l'appareil, utilisez du papier (journal) ou des briquettes d'allumage et du petit bois.
Gardez la porte entr'ouverte et les registres d'air completement ouverts.

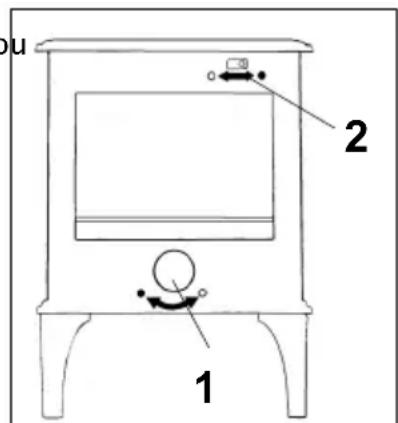

1:air primaire
2 : air secondaire
= ouvert = fermé
Voir croquis pour le fonctionnement des registres d'air.
Il est important que le feu de mise en route soit bien intense. Ensuite, chargez du bois plus épais et fermez la porte. Une fois le feu bien stabilisé avec suffisamment de braise, l'on peut ajouter auchoix, du bois, du charbon ou des briquettes.
4.3. La combustion au bois
L'on obtient le meilleur réglage du feu en fermant le registre d'air primaire (registre de dessous) et en réglant l'allure avec le registre du dessus. Si l'arrivée d'air s'avéré trop faible, ou afin de raviver le feu, l'on peut, pendant un certain temps, ouvrir le registre inférieur pour un apport d'air supplémentaire.
Veillez à garder la porte du foyer toujours bien fermée. N'utilisez jamais l'appareil avec porte ouverte.
Ajoutez du combustible à temps. Ne replissez jamais trop d'un coup. Mieux vaut ne jamais replir jusqu'à plus d'un tiers du volume total du corps de chauffe, et recharger régulièrement.
Ouvrez toujours la porte lentement et le moins longtemps possible.
Avant de recharger, assurez-vous d'avoir un lit de charbon de bois etale de façon homogene dans le fond de l'appareil, et d'avoir suffisamment de braises juste derriere la grille, de sorte a faire enflammier immediatement la nouvelle charge. Au be
soin ouvrir le registre d'air inférieur pendant la recharge.
Quand le bois est empilé de façon peu serrée, il brûlera vite à cause du fait que l'oxygène nécessaire à la combustion pourra atteindre facilement chaque bùche. Un empilage de cette façon est conseillé si l'on peutCHAuffer pendant une période courte.
Un empilage serra donnera une combustion plus lente car I'oxygene ne pourra
pas atteindre toutes les bûches en même temps. C'est l'empilage conseillé pour des périodes de chauffe de longue durée.
Lorsque l'on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut entraîner un feu de cheminée.
C'est pourquoi il est conseilé de faire un feu bien vif régulierement (p.ex. une fois par jour), ce qui fera immédiatement disparaitre les dépôts pas trop importants.
A faible allure, aussi sur la vitre et les parois interieures du corps de chauffe, des dépôts de goudron peuvent apparaitre.
En entre-saison ou par température douce, il est donc préférible de faire un bon feu vif pendant quelques heures只不过 que de garder le poèle en fonctionnement toute la journée à faible allure.
4.4. La combustion au charbon
POUR CHAUFFER AU CHARBON, LE VOLET D'AERATION DU DESSUS DOIT TOUJOURS ETRE FERMÉ.
Quand le feu est suffisamment stabilisé et assez rouge, vous pouvez y jeter une première pelle de charbon. Dans que le charbon s'est enflammé, vous pouvez compléter le replissage. Veillez à ne pas étéindre le feu en y jotant trop de charbon d'un coup. ÀpRES un petit temps de combustion, réglez la position du volet d'aéra
tion au-dessous de la porte. Juste avant le replissage, ouvre totallyce volet d'aération du dessous. Servez-vous alors de la grille de secouage (425GM - commande en dessous, a gauche) ou de la petite pelle que vous aurez reçu à la livraison et secouez jusqu'à ce que de petits morceaux incandescents tombent dans le cendrier. Ajoutez ensuite du charbon. ÀpRESquèques minutes, remettez le volet d'aération dans la position souhaitée.
Ajoutez du charbon jusqu'à ce que vous pouvez encore juste voir la rougeur incandescente du replissage précédent.
Si la corbeille ou les lamelles en fonte rougissant, vous chauffez trop fort.
4.5. Le décendrage

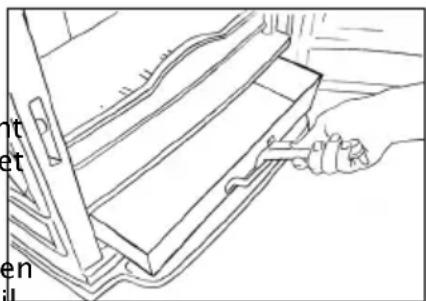

Le fond du corps de chauffe est pourvu d'une grille de chauffage au travers de laquelle les cendres tombent dans le cendrier. En manqueevrant le tisonnier aller et retour et / ou en utilisant la pellette, les cendres peuvent être convenablement rassemblées dans le cendrier. Vous pouvezPTRer le cendrier de l'appareil en vous servant de la « main froide » joint à l'appareil (voir figure).
La combustion du bois ne produit que peu de cendre et il n'est pas nécessaire de décendrer à chaque fois les cendres de votre apparéil. Par ailleurs, brûler du bois dans un lit de cendre donne une meilleure combustion.
En revanche, en cas de combustion de charbon, il faut decendrer régulierement et le dendrier doit être vidé à temps. Les cendres ne peuvent JAMAIS atteindre le côté inférieur de la grille.
4.6. Extinction
N'ajoutez plus de combustible et laissez le foyer s'eteindre tout seul.
Ne fermez pas les arrivées d'air, ceci causera l'émission de produits nocifs. Le feu doit pouvoir s'eteindre sans contrainte et ne peut être quitté que quand il est complètement étant.
4.7. Conditions atmosphériques
Attention
Par temps brumeux ou par brouillard, l'évacuation des gaz de fumée par la cheminée est fortement entrée. Les fumées peuvent retomber et générer par leur odeur. Sous ces conditions, mistrs vaut ne pas utiliser le foyer si ce n'est pas strictement nécessaire.
5. Entretien
Ce n'est pas difficile de maintainir votre poèle ou foyer DOVRE en bon état de marche.
Vérifiez régulièrement si le cordon d'étanchéité de la porte est toujours en bon état. L'habillage peut être nettoyé avec éponge et peu de chamois quand l'appareil est froid. Ne pas utiliser de chiffon sec, encore moins de produits abrasifs.
Les petits dégats ou les déteriorations de peinture peuvent être réparés avec un aérosol de peinture. Notre distributeur peut vous procurer la peinture ajustée.
Lors de la première utilisation, après pulverisation de la peinture, votre apparéil peut dégager encore des odeurs. Elles disparaitront cependant rapidement.
Les petits dégats d'email se réparent à l'aide d'un petit kit de réparation émail de la couleur désirée, disponible chez votre revendeur.
Le verre se nettoie à l'aide de produits de nettoyage pour verre en vente dans le commerce. Notre installerateur peut également vous fournir des produits ajustats. N'utilisez cependant jamais de produits abrasifs ou mordants.

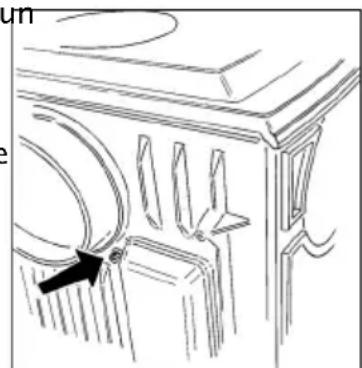

Un réglage d'air secondaire qui coince peut être réglé ajusté au moyen des deux vis visibles juste au-dessus des orifices d'entrée (voir croquis)
A la fin de la salle de chauffe, boucher le conduit de fumée avec du papier journal. C'est le moment de faire un nettoyage de l'intérieur du foyer. Au besoin, replacez les cordons d'étanchéité de la porte et mastiquez d'eventuelles fentes. Pour un nettoyage approfondi déposez également le déflecteur suspendu dans la partie supérieure du corps de chauffe.

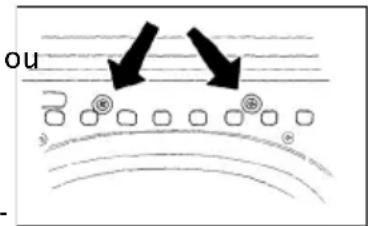

Le déflecteur est fixé sur le dos de l'appareil au moyen d'un boulon (voir croquis). Àpres dévissage de celui-ci, le défecteur se dépose aisément, évientuellesment après avoir préalablement enlevé les briques réfractaires.
Avant la nouvelle saison de chauffe, faites ramoner votre cheminée par un spécialiste. Memependant la période de chauffe, il est conseilé de contrôle régulierèment l'etat de la cheminée et les dépôts de suie.
Le contrôle et nettoyage régulier de la cheminée est une obligation légale.
Si les consignes ci-dessus sont bien respectées, vous jouirez longtemps et en toute satisfaction de votre foyer DOVRE.
Foreword
Dans le cadre d'une amélioration constante des produits, les specifications du produit livre peuvent différer du contenu de ce document, sans avis préalable.
