Retrouvez gratuitement la notice de l'appareil 760 GM DOVRE au format PDF.
| Caractéristiques techniques | Poêle à bois DOVRE 760 GM, puissance nominale de 7 kW, rendement de 80%, capacité de chauffage jusqu'à 120 m². |
|---|---|
| Type de combustible | Bois. |
| Dimensions | Largeur : 550 mm, Profondeur : 450 mm, Hauteur : 800 mm. |
| Poids | 150 kg. |
| Utilisation | Chauffage d'appoint ou principal, idéal pour les maisons et chalets. |
| Maintenance | Nettoyage régulier du foyer et du conduit de cheminée, vérification des joints d'étanchéité. |
| Sécurité | Équipé d'un système de sécurité pour éviter les surchauffes, respecter les distances de sécurité avec les matériaux combustibles. |
| Informations générales | Garantie de 5 ans, conforme aux normes européennes de sécurité et d'émissions. |
FOIRE AUX QUESTIONS - 760 GM DOVRE
Questions des utilisateurs sur 760 GM DOVRE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice 760 GM - DOVRE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 760 GM de la marque DOVRE.
MODE D'EMPLOI 760 GM DOVRE
- Introduction 14
- Sécurité 14
- Installation 15
3.1.Au préalable 15
3.1.1.Lacheminée 15
3.1.2. Ventilation du local 16
3.1.3.Sol,parois 16
3.2.Travaux préparatoires. 17
3.2.1.Sortie fumées 17
3.2.2. Montage de la « poignée froide » 18
3.2.3. Montage et placement de la trémie (en option) 18
3.3.Finition 18
3.4. Emballage 18
- Mode d'emploi 19
4.1.Combustible 19
4.2. Reglages d'air 19
4.3.Allumage 20
4.4. La combustion au bois 20
4.5. La combustion au charbon 21
4.6.Chauffer abaségime 22
4.7. Le décendrage 22
4.8. Extinction 22
4.9. Conditions atmosphériques 22
- Entretien 23
Annexe 1 : données techniques. 44
Annexe 2 : dimensions. 45
Table of contents
pag
Foreword 24
- Introduction 24
- Safety 24
- Installation guideline 25

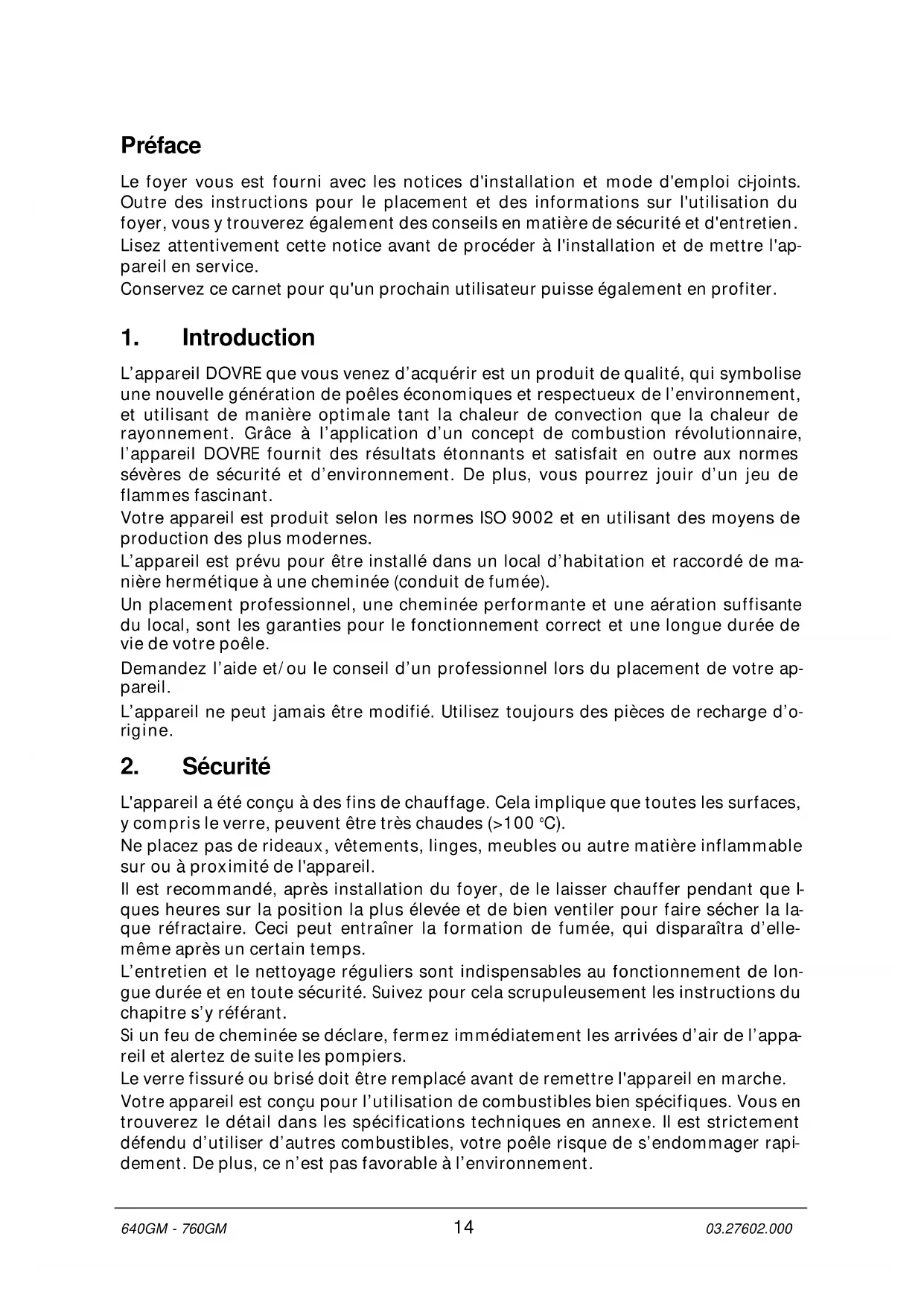

Le foyer vous est fourni avec les notices d'installation et mode d'emploi ci-joints. Outre des instructions pour le placement et des informations sur l'utilisation du foyer, vous y trouvez également des conseils en matière de sécurité et d'entretien. Lisez attentivement cette notice avant de proceder à l'installation et demettre l'appareil en service.
Conservez ce carnet pour qu'un prochain utiliseur puisse également en profiter.
1. Introduction
L'appareil DOVRE que vous venez d'acquerir est un produit de qualité, qui symbolise une nouvelle génération de poèles économiques et respectieux de l'environnement, et utilisant de manière optime tant la chaleur de convection que la chaleur de rayonnement. Grâce à l'application d'un concept de combustion révolutionnaire, l'appareil DOVRE fournit des résultats étonnants et satisfait en outre aux normes séveres de sécurité et d'environnement. De plus, vous pourrez jour d'un jeu de flammes fascinant.
Votre apparéil est produit selon les normes ISO 9002 et en utilisant des moyens de production des plus modernes.
L'appareil est prévu pour être installé dans un local d'habitation et raccordé de manière hermétique à une cheminée (conduit de fumée).
Un placement professionnel, une cheminée performante et une aération suffisante du local, sont les garanties pour le fonctionnement correct et une longue durée de vie de votre poèle.
Demandez l'aide et/ou le conseil d'un professionnel lors du placement de votre ap-pareil.
L'appareil ne peut jamais être modifié. Utilisez toujours des pieces de recharge d'origine.
2. Sécurité
L'appareil a ete concu a des fins de chauffage. Cela implique que toutes les surfaces, y compris le verre, peuvent etre tres chaudes (>100^)
Ne placez pas de rideaux, vetements, linges, meubles ou autre matiere inflammable sur ou a proximite de l'appareil.
Il est recommandé, après installation du foyer, de le laisser chauffer pendant que lesques heures sur la position la plus élevé et de bien ventiler pour faire secher la laque réfractaire. Ceci peut entraîner la formation de fumée, qui disparaitra d'ellemme après un certain temps.
L'entretien et le nettoyage réguliers sont indispensablees au fonctionnement de longue durée et en toute sécurité. Suivez pour cette scrupuleusement les instructions du chapitre s'y reférant.
Si un feu de cheminée se déclare, fermez immédiatement les arrivées d'air de l'apparreil et alertez de suite les pompiers.
Le verre fissure ou brise doit etre remplace avant de remetre l'appareil en marche.
Votre apparéil est conçu pour l'utilisation de combustibles bien spécifique. Vous en trouvrez le détaïl dans les spécifications techniques en annexe. Il est strictement défendu d'utiliser autres combustibles, votre poèle risque de s'endommager rapidement. De plus, ce n'est pas favorable à l'environnement.
3. Installation
3.1. Au préalable
Le poèle doit être raccordé à une cheminée correcte, suffisamment éloigné et/ou protégé de matérielux combustibles (sol, parois), et ce dans un local suffisamment aéré ou ventilé.
Informez-vous au sujet des normes nationales et régionales d'application pour votre installation. Notre revendeur pourrait vous conseiller.
Consultez eventuellement aussi les pompiers et/ou votreompagnied'assurance au suje de regles ou exigences specifiques.
Finalement, prenez note des spécifications techniques en annexe duprésent manuel avant d'entamer l'st installation.
3.1.1. La cheminée
La cheminée (conduit de fumée) a une double fonction :
L'aspiration de l'air du local, nécessaire à la combustion du combustible dans le foyer.
L'évacuation vers l'extérieur des produits de combustion ou des fumées qui se forment dans le poèle ou le foyer. Cette évacuation se fait grâce au tirage naturel ou à la dépression, créée par la force ascendante des gaz chauds dans la cheminée. Ce tirage règle aussi la combustion.
Il est défendu de raccorder plusieurs apparéils de chauffage (p.ex. la chaudière du chauffage central) au même conduit de cheminée, sauf dans des cas bien précis où tant l'appareil que des prescriptions nationales ou régionales le prévoient.
A chaque poèle ou feu ouvert correspond un type bien précis de cheminée ou conduit de fumée d'un diamètre déterminé. Assurez-vous que votre cheminée convient à l'appareil de votrechioix et, au besoin, faites effectuer les adaptations requises. Demandez toujours l'avis d'un spécialiste.
Les éléments suivants peuvent servir de guide lors de l'évaluation de votre cheminée :
- le conduit doit être construit en matériel réfractaire ou résistant à de haute températures. Des éléments en ceramique ou en acier inoxydable sont préconiSES.
- La cheminée doit être étanche et bien propre, et garantir un tirage suffisant. Un tirage de 15 à 20 Pa à l'allure nominale est un minimum.
- Le conduit d'évacuation doit être aussi vertical que possible, en partant de la sortie de l'appareil. Les changements de direction et les sectionsizontales sont déconseillés : ils perturbent l'évacuation des fumées et peuventisser une accumulation de suie (risque de bouchage !!).
- La section interieure du conduit ne peut pas etre trop grande afin d'eviter que les fumées ne refroidissent trop. Retez-vous aux specifications techniques en annexe pour la section optimale. Une cheminée thermiquement bien isolée per met eventuèlement une section plus importante.
- La section doit sur tout être constante. Tous obstacles, tels que les élargissements, changements brusques de direction, et sur tout les réductions, y compris au niveau du débouché sur le toit, perturbent l'évacuation des fumées et sont des lors déconseillés. Veillez aussi que la construction de la sortie de cheminée
est telle que, en cas de vent, le tirage soit amélioré et non entrave.
- Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroidir trop fortement dans la cheminée. Surtout quand le conduit passe par des pièces non chauffées ou par les murs extérieurs, une isolation supplémentaire est préconisée. Les cheminées métalliques ou les parties de cheminée situées à l'extérieur de l'habitation doivent toujours être réalisées en tubes isolés à paroi double. La partie hors du toit doit toujours être isolée.

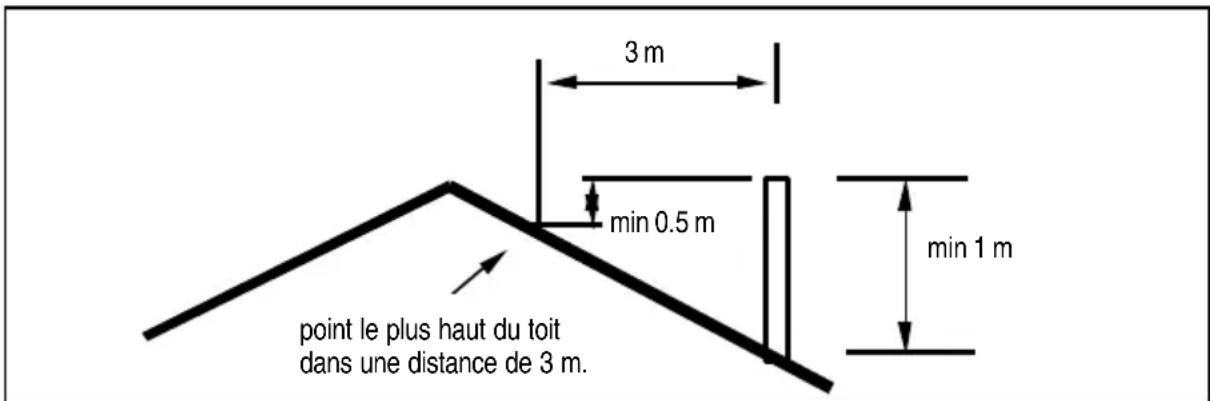

- Le conduit de fumée doit être suffisamment haut (minimum 4 m), et déboucher dans une zone non perturbée par des batiments, arbres ou autres obstacles avoisinants. Une règle de base est la suivante: 60 cm au-dessus du faitage du toit, ou plus si perturbation possible. Si le faitage est éloigné de plus de 3 m, voir croquis ci dessous.
3.1.2. Ventilation du local
Toute combustion consomme de l'oxygène. Il est donc très important que le local dans lequel se trouve le poèle ou foyer, soit suffisamment aéré ou ventilé.
Un manque d'aération peut perturber la combustion ainsi que l'évacuation des fumées par la cheminée. Des émanations de fumées et gaz nocifs dans la chambre peuvent en être la conséquence.
Au besoin, placez une grille d'aération qui garantira l'apport d'air frais extérieur suffisant. Surtout dans des locaux bien isolés, ou pourvus d'une ventilation mécanique, un tel apport d'air frais sera indispensable.
Tenez compte aussi d'autres consommateurs d'air présents dans le local ou l'habitation, tels qu'un autre apparéil de chauffage, une hotte de cuisine, un sèche-linge, un ventilateur de salle de bain,... N'utilisez jamais ces apparéils en même temps que votre foyer, ou prévoyez un apport d'air supplémentaire en fonction des apparéils en question.
Si vous appeareil est muni d'un ensemble de raccordement (en option) pour un apport d'air depuis l'extérieur de la piece, vous ne devez pas prévoir une admission d'air supplémentaire. En revanche, il faut assurer la ventilation suffisante de la piece dont vous aspirez de l'air.
3.1.3. Sol, parois
La distance entre le foyer ou poèle et les matériaux combustibles tels que des parois laterales et arrêté en bois, meubles etc., doit être suffisamment grande. Pour des apparêls non encascrables, la distance minimale est de 40 cm.
Le sol doit être suffisamment solide pour supporter le poids de l'appareil.
Un sol en matérieliau combustible doit etre suffisamment proteg du rayonnement thermique par une plaque de protection résistance a la temperature.
Un tapis doit rester distant d'au moins 80 cm du feu.
3.2. Travaux préparatoires
Contrôlez l'appareil immédiatement après réception. Prévenir le revendeur en cas de dégât. Entre temps, ne le mettez pas en fonctionnement.
Afin d'eviter tout endommagement de l'appareil lors du placement, et afin de faciliter la manipulation, l'on peut d'abordsterolre piocene non fixe de I'appareil (briques refractaires, cendrier, etc.). Veillez bien a la position de ces pieces, afin de pouvoir les replacer correctement après I'installation de I'appareil.
L'appareil est livré avec les accessoires suivants :
- Un collier de raccordement avec fixations
- Un couvercle avec fixations
Une "poignée froide" pour ouvrir la porte
Une « poignée froide » pour ouvrir le couvercle dans la plaque de dessus
Une "poignee froide" pour retarder le cendrier et pour le decendrage - Une raclette pour les cendres

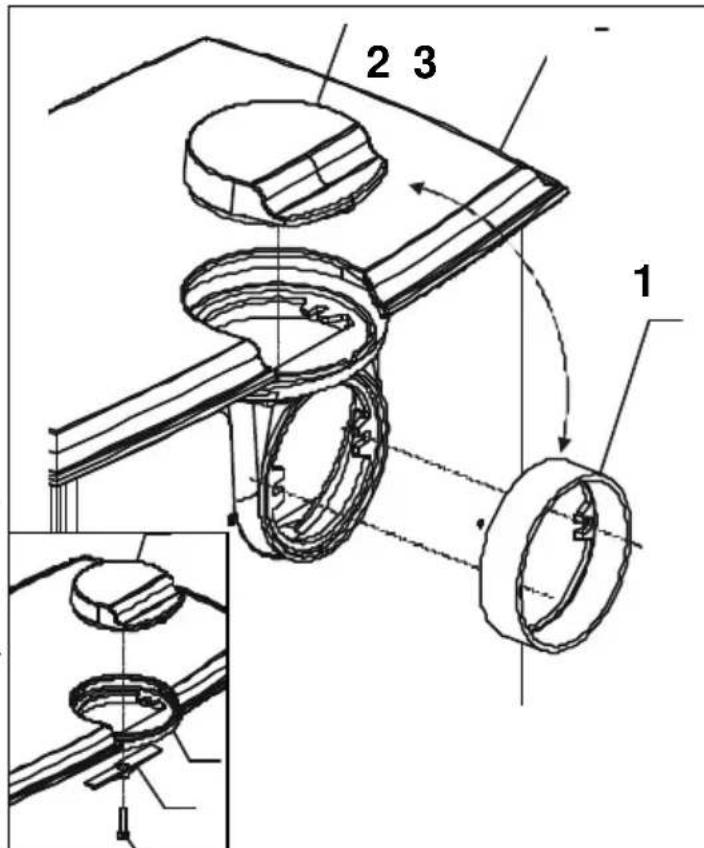

3.2.1.Sortie fumées
L'appareil est prevu pour raccordement à la cheminée soit vers l'arrière, soit vers le haut.
A la livraison, les sorties de fumée vers le haut et vers l'arrière sont ouvertes. Selon le raccordement choisi, une des sorties peut etre obturée a I'aide du couvercle joint (2);I'autre sera munie d'un collier de raccordement (1)(voir figure). Utilisez les fixations fournies et assurez une bonne etanchete entre le collier de raccordement et le couvercle et le poele en vous servant du kit ou mastique joint.
Pour facilitier le raccordement, vous pouvez simplement enlever la plaque de dessus (3) de l'appareil et la replacer après.
Le couvercle d'obturation (2) est concu tel qu'il semble faire partie intégrante de la plaque de dessus en cas de raccordement fumées arrrière et qu'en obturant la sortie
arrière en cas de raccordement vertical, il ne dérange pas l'aspect.
3.2.2. Montage de la « poignée froide »
La poignée froide, comportant une vis M8x50, une poignée de bois et un embout, s'assemble comme indiqué sur le croquis.

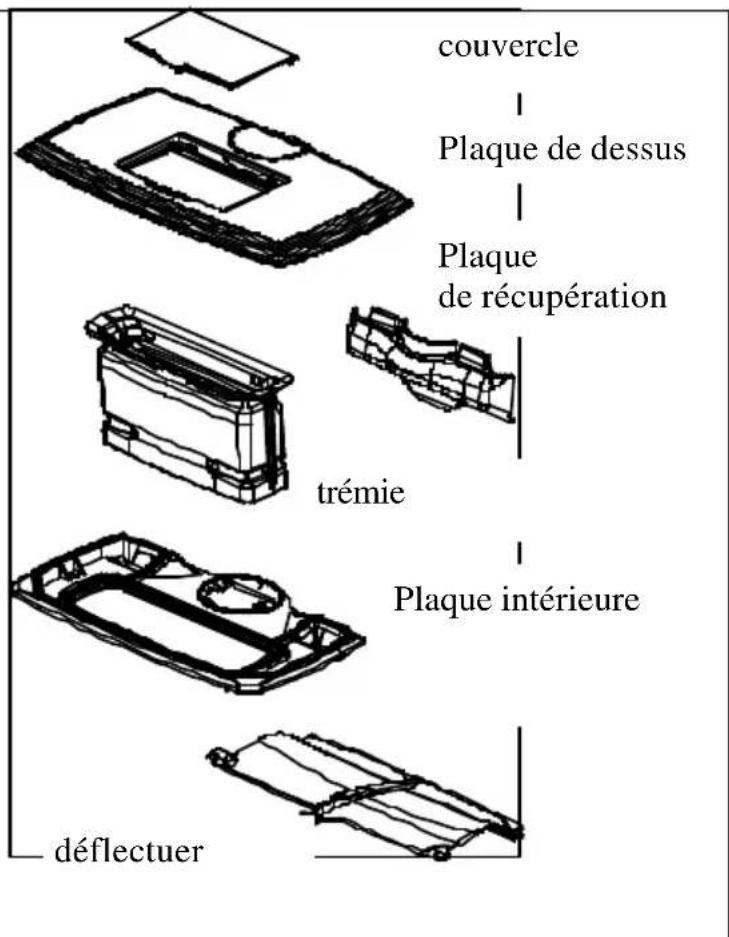

3.2.3. Montage et placement de la trémie (en option)
Le placement de la trémie dans l'appareil se fait de la façon suivante:
Enlevez la plaque de dessus (qui repose simplement sur l'appeil sans autre fixation).
Retirez le deflecteur (2 parties). Placez la tremie dans l'appareil de sorte qu'elle repose sur la plaque interieure. Verifiez que la paroi la plus longe de la tremie soit a l'arriere.
Remettez la plaque de dessus et le couvercle en place.
3.3. Finition
Placez l'appareil au bon endroit, effectuez le raccordement etanche à la cheminée, et replacez toutes les pieces retirees dans l'appareil. Notre apparéil est maintainant pré à l'utilisation.
Attention : ne faites JAMAIS fonctionner votre apparéil sans plaques interieures ni briques réfractaires.
3.4. Emballage
Les matériaux d'emballage doivent etre liquides de façon justifiée et conformement aux reglementations d'application.
4. Mode d'emploi
4.1. Combustible
Cet apparéil convient exclusivement pour le chauffage au bois. L'utilisation de tout autre combustible est strictement interdit. Cela peut cause d'importants dommages à votre apparéil.
N'utilisez jamais de bois traité, tel le bois de démolition, le bois peint, imprégné, le multiplex... Leur utilisation, telle que celle des matières plastiques, du papier et des déchets de menage, sont très contaminants pour l'appareil et la cheminée, ainsi que pour l'environnement. De plus, un feu de cheminée peut en être la conséquence.
Le bois
Utilisez de préférence le bois dur. Le chêne, le boureau et les arbres fruitiers sont de bons bois pour la combustion. Le bois doit avoir pu secher dans un endroit bien aéré à l'abri de la pluie pendant au moins deux, de préférence trois ans. Le bois pré-alablement fendu seche mieux. Le taux d'humidité du bois sec ne dépasse pas 20%.
Le bois humide ou mouillé ne convient pas comme combustible. Il ne donne pas de chaleur, toute l'énergie se perd à l'évaporation de l'humidité. Il se forme des gaz malodorants, ainsi qu'un dépôt de goudron important tant sur la vitre de l'appareil que dans la cheminée (d'ou risque de feu de cheminée!).
Briquettes de lignite
Les briquettes brulent environ de la même façon que le bois. Veillez tout de même, avant de brûler des briquettes, d'avoir une bonne base de charbon de bois dans l'appareil.
Le charbon
Le charbon anthracite existe en plusieurs catégories. Certaines de leurs caractéristiques peuvent être déterminées par une loi. Ainsi l'anthracite « A » ne peut contenir que moins de 10% de particules volatiles, l'anthracite « B » moins de 12% . La teneur en cende peut varier de 3 à 13% . Pour un bon fonctionnement de votre apparéil, il est recommendé de consommer de l'anthracite « A » à faible teneur en cende.
Le combustible à haute teneur en cende a du reste une moindre valeur de chauffage, la cende doit être enlevée plus fréquement et le feu s'eteint plus rapide
ment. Il est recommandé de consommer du calibre 12/22 ou 20/30.

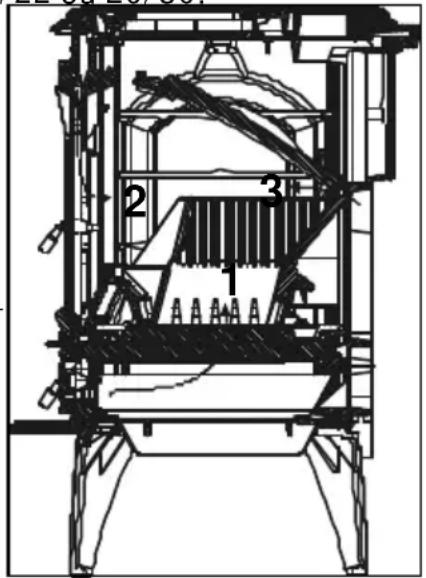

4.2. Reglages d'air

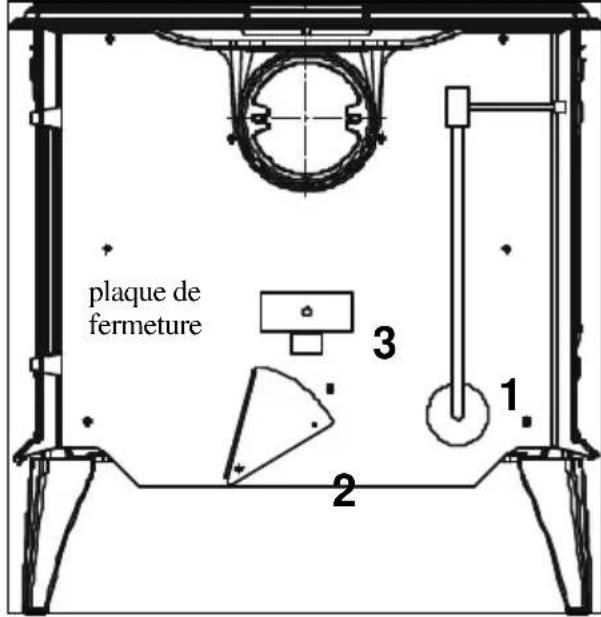

Pour l'apport de l'air de combustion, l'appareil est muni de trois admissions d'air à l'arrière, dont une est réglable à l'aide d'un levier en bas au devant du poèle. Des canalisations amènent cet air secondaire (2) jusqu'en haut de la vitre.
L'air primaire (1) est régliable avec un thermostat placé à l'arrête de l'appareil. Cette entrée d'air regle l'air qui traverse la grille. Un apport d'air (3) par l'arrête de la chambre de combustion en dessous du déflecteur assure une postcombustion parfaite Cette entrée d'air n'est utilisée que pour la combustion au bois (entree tous journs ouverte); pour la combustion au charbon, elle sera obturée (voir figures).

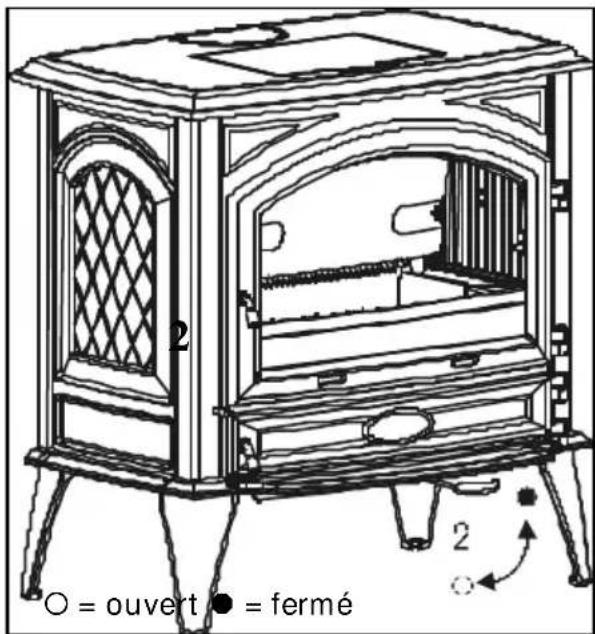

4.3. Allumage
Afin de creer un tirage suffisamment elevé dans la cheminée, et d'éviter ainsi les re-tours de fumées dans la chambre, il faut que la cheminée soit suffisamment chaude avant d'allumer l'appareil. Au besoin, faire un petit 'feu d' appel' avec une bouette de papier au-dessus du déflecteur dans la partie supérieure du corps de chauffe ou derrière la tremie.
Pour allumer l'appareil, utilisez du papier (journal) ou des briquettes d'allumage et du petit bois.
Gardez la porte entr'ouverte et les registres d'air complètement ouverts.
Il est important que le feu de mise en route soit bien intense. Ensuite, chargez du bois plus écais et fermez la porte. Une fois le feu bien stabilisé avec suffisamment des, des briquettes ou du charbon.
braise, I'on peut ajouter au choix du bois
4.4. La combustion au bois
L'on obtient le meilleur réglage du feu en fermant le registre d'air primaire (1) (= thermostat) et en réglant l'allure avec le registre d'air secondaire (2). Si l'arrivée d'air s'avéré trop faible, ou afin de raviver le feu, l'on peut,pendant un certain temps, ouvrir le thermostat pour un apport d'air supplémentaire.
Veillez à garder la portedu foyer toutjours bien fermée.N'utilisez jamais l'appareil avec porte ouverte.
Ajoutez du combustible à temps. Ne remplissez jamais trop d'un coup. Mieux vaut ne jamais replir jusqu'à plus d'un tiers
du volume total du corps de chauffe, et recharger régulierement.
Ouvrez toujours la porte lentement et le moins longtemps possible.
Avant de recharger, assurez-vous d'avoir un lit de charbon de bois etale de façon homogene dans le fond de l'appareil de sorte a faire enflammier immediatement la nouvelle charge. Au besoin ouvrir le thermostat pendant la recharge.
Quand le bois est empilé de façon peu serrée, il brûlera vite à cause du fait que l'oxygène nécessaire à la combustion pourra atteindre facilement chaque bùche. Un empilage de cette façon est conseillé si l'on peut chauffer pendant une période courte.
Un empilage serra donnera une combustion plus lente car I'oxygene ne pourra pas atteindre toutes les buches en meme temps. C'est I'empilage conseillé pour des pe
riodes de chauffe de longue durée.
Lorsque I'on brule du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut entraîner un feu de cheminée.
empilage non serré
empilage serré
C'est pourquoi il est conseilé de faire
un feu bien vif regulierement (p.ex. une fois par jour), ce qui fera immediatement disparaitre les dépôts pas trop importants.
A faible allure, aussi sur la vitre et les parois interieures du corps de chauffe, des depôts de goudron peuvent apparaitre.
En entre-saison ou par température douce, il est donc préférible de faire un bon feu vif pendant quelques heures juste que de garder le poèle en fonctionnement toute la journée à faible allure.
4.5. La combustion au charbon
POUR CHAUFFER AU CHARBON, LE VOLET D'AERATION DU DESSUS (2) (= L'AIR SECUNDAIRE) ET LE VOLET D'AERATION PAR LA PAROI ARRÈRE DOIVENT TOUJOURS ÉTRE FERMÉ. (Pour fermer le volet d'aération par la paroi arrêté, on l'obture au moyen de la plaque de ferméture prévue à cet effet).
La combustion au charbon sans trémie
Quand le feu est suffisamment stabilisé et assez rouge, vous pouvez y jeter une première pelle de charbon. Chargez par la porte de devant. Dès que le charbon s'est enflammé, vous pouvez compléter le replissage. Veillez à ne pas étéindre le feu en y jotant trop de charbon d'un coup. ÀpRES un petit temps de combustion, réglez la position du thermostat. Juste avant le replissage, ouvrez totalement le thermostat. Servez-vous alors de la grille de secouage (commande en dessous, à gauche) et sécoucez jusqu'à ce que de petits morceaux incandescents tombent dans le cendrier. Ajoutez ensuite du charbon. ÀpRES quelques minutes, remettez le
Thermostat dans la position souhaitatione.
Ajoutez du charbon jusqu'à ce que vous pouvez encore juste voir la rougeur incandescente du replissage précédent.

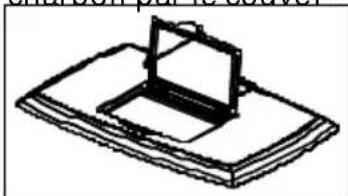

La combustion au charbon avec trémie
Après avoir obtenu un « fond » suffisant, replir la trémie de charbon par le couver
cle dans la plaque de dessus. Dès que le charbon est bien pris, régler le thermostat à la position désirée. La fréquence de replissage dépend de la puissance demandée. Pourmaintenir le feu pendant la nuit, chargez suffisamment de charbon et placer le thermostat environ en position 1. La position optimale dépendra du tirage et de la cheminée et de la durée.
Si la corbeille ou les lamelles en fonte rougissant, vousCHAUFFEZ trop fort.
4.6. Chauffer à bas régime (pour apparéils adaptés à une utilisation en
continu)
Pour utiliser l'appareil comme "feu continue", il est possible de selectionner les entrées d'air primaries et secondaires de manière à obtenir la bonne vitesse de combustion. Assurez-vous que la plaque de combustion est suffisamment ardente.

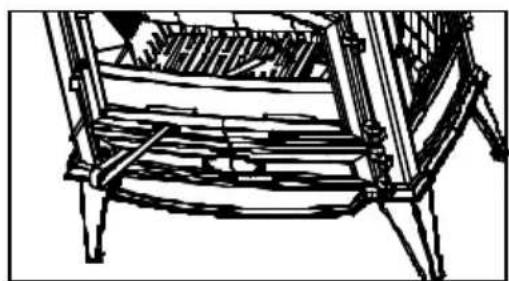

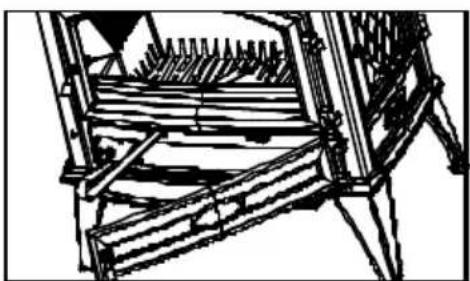

4.7. Le décendrage

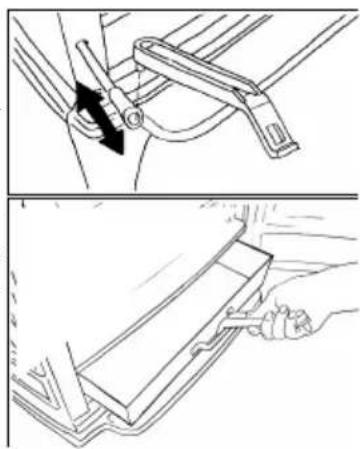

La "poignée froide" vous permet de décendrer et de-retirer le cendrier du poèle (voir figure). Videz le bac à cendres à temps et régulièrement, en fonction du combustible utilisé et de sa teneur en cendres. Les cendres ne peuvent pas générer les entrées d'air et enaucun cas atteindre la grille, ce qui la surchaufferait et poursaient cause d'importantes déformations. A l'aide du tisonnier compris dans la livraison, vous pouvez eventuèlement briser les cendres attachées. Pour savoir comment procéder, consultez les illustrations.
La combustion de bois produit relativement peu de cendres et il ne sera pas nécessaire de les enlever chaque fois. En outre, les cendres dans les cavités entre les rainures de la plaque de fond ne doivent pas etre enlevées. En effet, le bois brule moins sur un lit de cendres.
640GM 760GM
4.8. Extinction
N'ajoutez plus de combustible et laissez le foyer s'eteindre tout seul.
Ne fermez pas les arrivées d'air, ici causera l'émission de produits nocifs. Le feu doit pouvoir s'eteindre sans contrainte et ne peut être quitté que quand il est complètement étant.
4.9. Conditions atmosphériques
Attention
Par temps brumeux ou par brouillard, l'évacuation des gaz de fumée par la cheminée est fortement entrée. Les fumées peuvent retomber et gén par leur odeur. Sous ces conditions, mistrs vaut ne pas utiliser le foyer si ce n'est pas strictement nécessaire.
5. Entretien
Ce n'est pas difficile de maintainir votre poèle ou foyer DOVRE en bon état de marche.
Vérifiez régulierement si le cordon d'étanchéité de la porte est toujours en bon état.
L'habillage peut être nettoyé avec éponge et peu de chamois quand l'appareil est froid. Ne pas utiliser de chiffon sec, encore moins de produits abrasifs.
Les petits dégats ou les déteriorations de peinture peuvent être réparés avec un aérosol de peinture. Notre distributeur peut vous procurer la peinture ajustée. Lors de la première utilisation, après pulverisation de la peinture, votre apparéil peut dégager encore des odeurs. Elles disparaitron cependant rapidement.
Les petits dégats d'email se réparent à l'aide d'un petit kit de réparation email de la couleur désirée, disponible chez vous revendeur. Veillez à évitez demettre les éléments en émail en contact avec des produits acides.
Le verre se nettoie à l'aide de produits de nettoyage pour verre en vente dans le commerce. Notre installerateur peut également vous fournir des produits adéquats. N'utilisez cependant jamais de produits abrasifs ou mordants.
Pour nettoyer les canalisations d'air, enlevez eventuèlement la plaque de dessus; celle-ci se trouve posée simplement sur le poële sans être fixée par des vis ou des boulons.
A la fin de la salle de chauffe, boucher le conduit de fumée avec du papier journal. C'est le moment de faire un nettoyage de l'intérieur du foyer. Au besoin, remplacez les cordons d'étanchéité des portes et mastiquez d'eventuelles féntes. Pour un nettoyage approfondi déposez également le déflecteur suspendu dans la partie supérieure du corps de chauffe.
Avant la nouvelle saison de chauffe, faites ramonerive cheminée par un spécialiste. Memependant la période de chauffe, il est conseiléde contrôler régulierement l'etat de la cheminée et les dépôts de suie, surtout quand l'appareil n'a pas eteutilisé pendant une longue période.
Le contrôle et nettoyage régulier de la cheminée est une obligation légale.
Si les consignes ci-dessus sont bien respectées, vous jouirez longtemps et en toute satisfaction de votre foyer.
Foreword
Annexe 2 : dimensions
Annex 2 dimensions
Dans le cadre d'une amélioration constante des produits, les specifications du produit livre peuvent différer du contenu de ce document, sans avis préalable.
