FOIRE AUX QUESTIONS - BLF 1430 BLUESKY
Questions des utilisateurs sur BLF 1430 BLUESKY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice BLF 1430 - BLUESKY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BLF 1430 de la marque BLUESKY.
MODE D'EMPLOI BLF 1430 BLUESKY
? Consignes de sécurité
? Recommendations
SECTION 2: INSTALLATION
? Démontage des vis de bridage
? Réglage des pieds
? Raccordement electrique
? Raccordement du tuyau d'arrivée d'eau
? Raccordement du tuyau de vidange
SECTION 3 : SPECIFICATIONS TECHNIQUES
SECTION 4 : BANDEAU DE COMMANDE
? Touche marche/arrêt
? Voyants indicateurs de fonction
? Touches de fonction
? Manette selecteur de vitesse d'essorage
? Manette selecteur de programme
SECTION 5 : LAVAGE
? Préparation du lavage
? Fonctionnement de la machine
? Tableau des programmes
SECTION 6 : ENTRETIEN ET NETTOYAGE

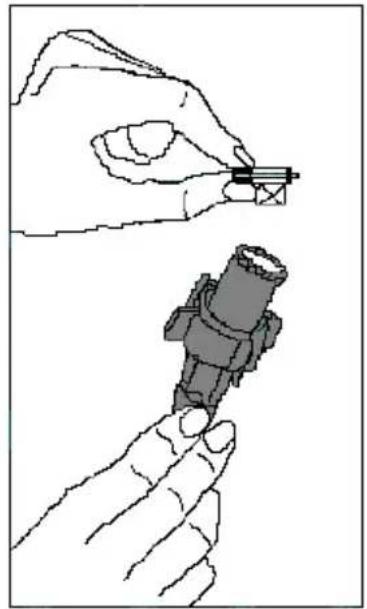

? Filtres des raccords d'arrivée d'eau
? Filtre de pompé de vidange

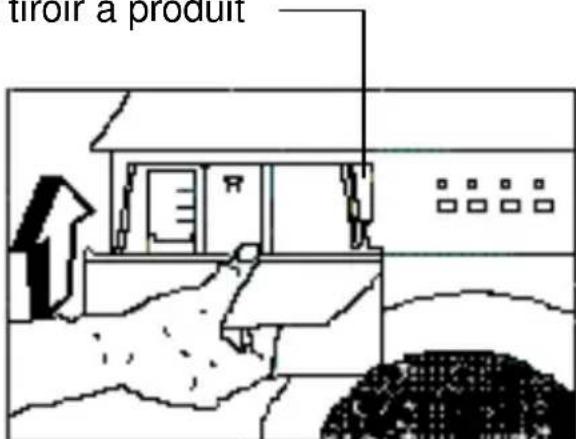

? Bac à produits
? Siphon d'assouplissant
? Carrosserie
? Tambour
? Elimination du calcaire
SECTION 7 : INFORMATIONS PRATIQUES
SECTION 8 : QUE FAIRE EN CAS DE PANNE
SECTION 9:SYSTEME AUTOMATIQUE DETECTION DES ERREURS
SECTION 10: SYMBOLES INTERNATIONALAUX DES TEXTILES
SECTION 1: AVANT UTILISATION
CONSIGNES DE SECURITE
? N'utilisez ni adaptateur multiple, ni rallonge.
? N'utilisez pas de prise dont le cordon est endommagé ou fissuré.
? Si le cable électrique est endommagé, il doit impératifement être remplace par un technicien/agréé afin d'éviter tout risque d'électrocution.
? Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
? Ne branchez pas de prise en ayant les mains humides.
? Ne touchez jamais la machine en ayant les mains ou les pieds humides.
? N'ouvrez jamais le bac à produits lorsque la machine fonctionne.
? Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.
? La machine peut atteindre des températures élevées ; ne touchez pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
? En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente/agréé le plus proche.
? N'oubliez pas que l'emballage de votre machine peut etre dangereux pour les enfants.
? Ne laissez pas vos enfants jouer avec la machine.
? Ne laissez pas votre animal domestique s'approcher de la machine.
? Voitre machine doit uniquement etre utilise par des adultes et conformement aux instructions de ce manuel.
? Notre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
? Les informations techniques indiquées sur l'étiquette jointe à la machine sont basées sur des tests effectuels au programme COTON 60^
RECOMMANDATIONS
? Une lessive ou un assouplissant qui reste longtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvenient, versez le dédTangent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.
? Utilisez uniquement la fonction prélavage pour les vêtements très sales.
? Ne dépassez pas la capacité de charge maximale.
? Si vous n'utilisez pas votre machine pendant un certain temps, débranchez la machine, fermez l'accuee d'eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.
? Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.
SECTION 2 : INSTALLATION
Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.
DEMONTAGE DES VIS DE BRIDAGE
? Les vis de bridage situées à l'arrière de la machine doivent être démontees avant la mise en service de la machine.
? Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
? Retirez les vis. (Fig.2)
? Les éléments en plastique situés à l'intérieur de la machine tomberont sous l'appareil.
? Soulevez légèrement la machine pour récapérer les éléments en plastique.
Si tous les éléments en plastique des vis ne sont pas tombés, ouvrez le hublot de votre machine, faites bouger le tambour jusqu'à ce que tous les éléments soient tombés. Ramassez les éléments tombés au sol.
? Dans les orifices d'ou ont ete retirées les vis de bridage, insérez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
? Conservez les vis de bridage provenant de la machine. Elles pourront etre utilisées pour un transport ultérieur de la machine.
Fig. 1
Fig. 2
Fig. 3
REGLAGE DES PIEDS
? N'installez pas la machine sur un tapis ou des surfaces similaires.
? Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide.
? Equilibrez au moyen des pieds.
? Desserrez I'ecrou de réglage en plastique (Fig.4).
? Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
? Une fois que la machine est equilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
? Ne placez jamais de cartons, de cales en bois ou d'éléments similaires sous la machine pour compenser des irregularités de niveau du sol.
Fig.4 Fig.5
RACCORDEMENT ELECTRIQUE
? Notre machine à laver fonctionne sous une tension de 220-240 V / 50Hz.
? Le cable d'alimentation de votre machine est équipée d'une prise mâle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par un electricien qualifié.
? Notre société se dégage de toute responsabilité en cas de dommages eventuels résultat d'une utilisation sans mise à la terre.

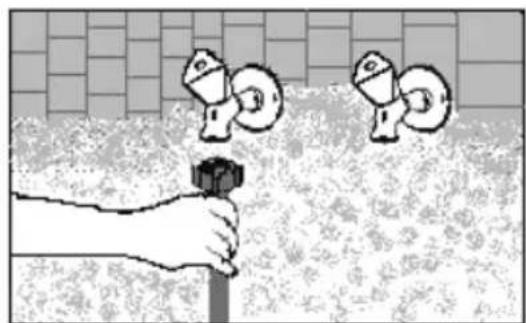

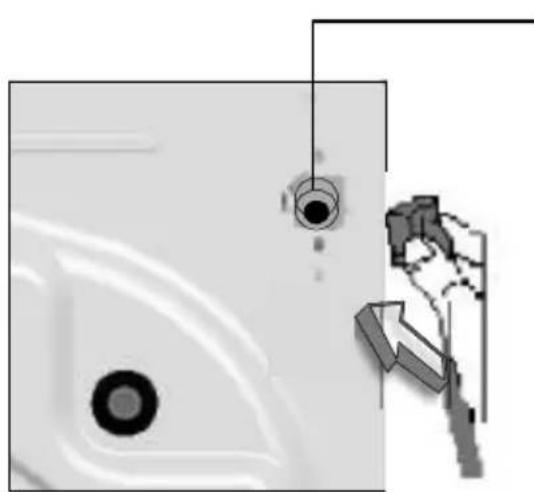

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU
? Notre machine est prévue pour etre branchée sur une arrivée d'eau froide.
? Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec filtrre) sont fournis avec le tuyau.
? Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrière de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtré (fig.7). En cas de doute, faites brancher la machine par un installateur qualifié.
? Une pression d'eau de 1-10 bars assurera un fonctionnement correct de votre machine. (1 bar = plus de 8 litres/minute avec un robinet entièrement ouvert).
? Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
? Verifiez que le tuyau d'arrivée d'eau n'est pas pié, fissure ou écrasé.
? Vissez le tuyau d'arrivée d'eau sur le robinet fileté 3"/4.
Arrivée d'eau froide (raccord à filtré blanc)
Fig.6 Fig.7

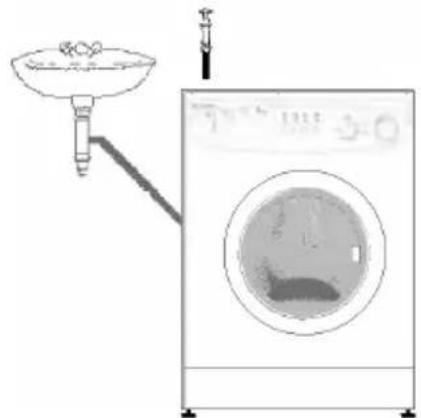

RACCORDEMENT DU TUYAU DE VIDANGE
? Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrasé ouétiré.
? Installez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol.
? L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous évitezz tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
? Ne rallongez pas le tuyau de vidange en ajoutant des éléments supplémentaires.
Fig. 8
SECTION 3 : SPECIFICATIONS TECHNIQUES
| BLF 1430 | |
| Capacité de charge maximale (linge sec) (kg) | 5 |
| Hauteur x Largeur x Profondeur (cm) 85 x 59,6 | x 54 |
| Vitesse maximale d'essorage (tr/min) 1400 | |
| Pression d'eau admise pour l'installation | 1 à 10 Bar |
| Puisance max. absorbée | Voir plaque signalétique |
| Alimentation électrique Voir plaque signalétique | |
| Fusible Voir plaque signalétique | |
| Fiche énergie Voir fiche fournie avec notice |

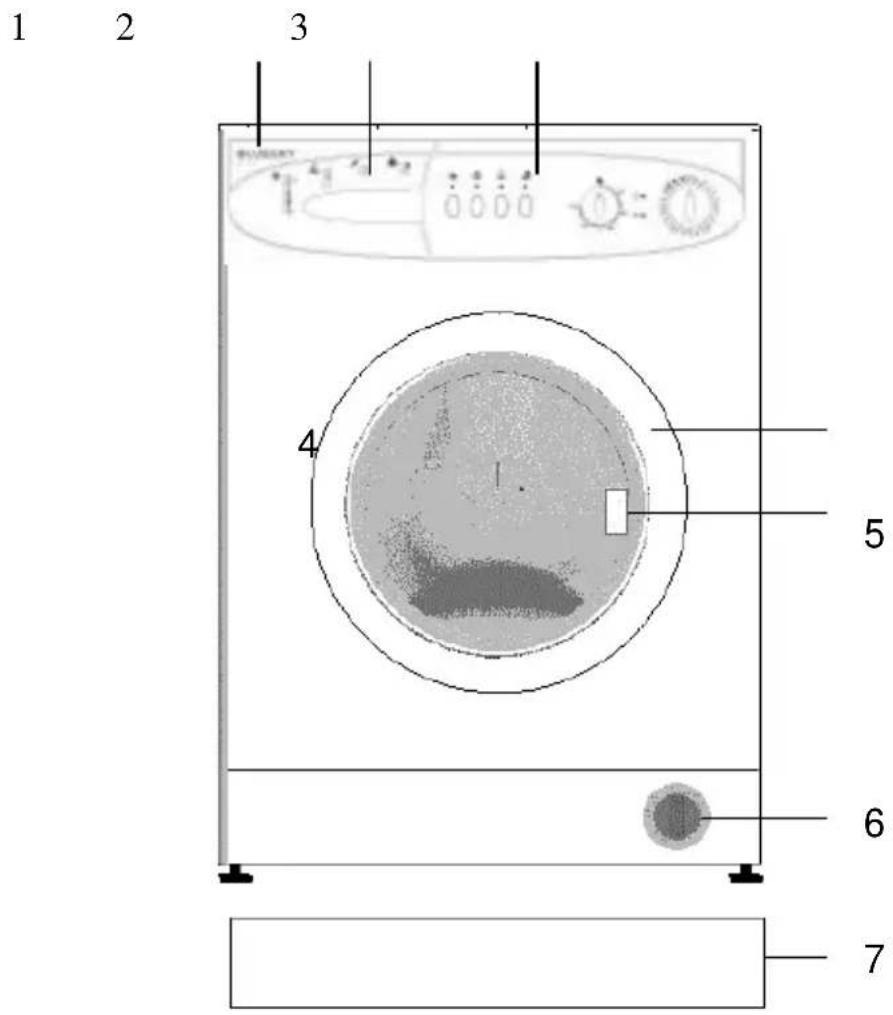

1-Plateau supérieur 5-Poignée ouverture hublot
2-Bac à produits 6-Filtre de vidange
3-Bandeau de commande 7-Plinthe
4-Hublot

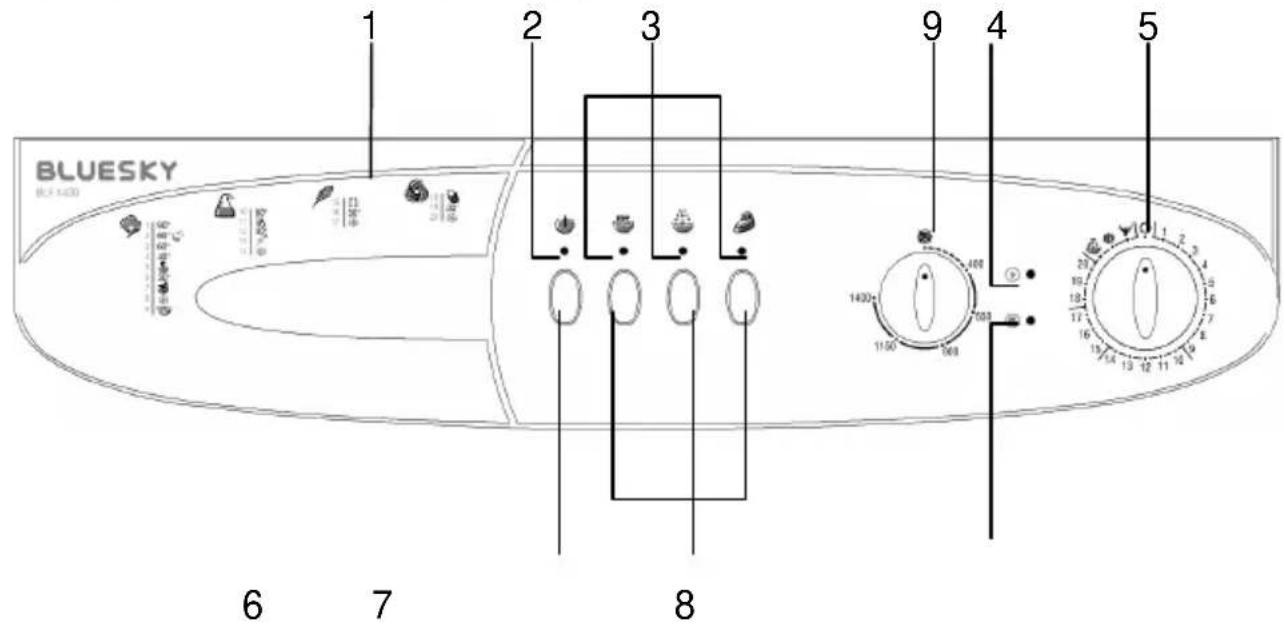

SECTION 4: BANDEAU DE COMMANDE
1-Bac à produits 6-Touche marche/arrêt
2-Voyant marche/arrêt 7-Touches de fonction
3-Voyant indicateur de fonction 8-Voyant fin de programme
4-Voyant début de programme 9- Variateur essorage
5-Sélecteur de programme
TOUCHEMARCHE/ARRET
Pourmettre en marche et arretervoire machine et demarrer le programme selectionné.
ATTENTION!
Arrêtez toujours vous machine avant de sélectionnner un programme ou de changer un programme en cours.
VOYANTS INDICATEURS DE FONCTION
Dès que vous appuyez sur la touche marche/arrêt ou une touche de fonction, le voyant correspondant s'allume. Si vous appuyez une nouvelle fois sur la touche marche/arrêt ou une touche de fonction, ou si le cycle de la fonction sélectionnée est terminé, le voyant s'éteint.
Les voyageants indicateurs de fonction sont également utilisés pour le système de détction des erreurs mentionné à la section 9.
TOUCHES DE FONCTION
Rinçage supplémentaire
Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.
Arrêt cuve pleine
Cette fonction est recommandée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rincege n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la même touche.
Repassage facile
Cette fonction vous permet de faire en sorte que votre linge soit moins froissé après lavage.
ATTENTION!
Si vous avez oublié de sélectionner des fonctions supplémentaires et que votre machine a démarré le lavage, appuyez sur la touche de fonction. Si levoyant s'allume, la fonction supplémentaire sera activée. Si levoyant ne s'allume pas, la fonction supplémentaire ne sera pas activée.

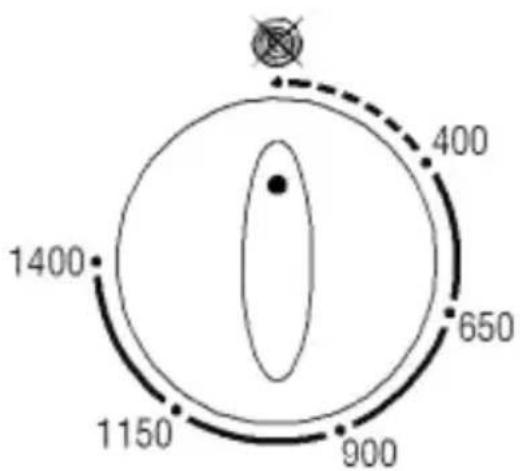

MANETTE SELECTEUR VITESSE D'ESSORAGE
Vous pouvez selectionnez la vitesse d'essorage désiré (voir tableau des programmes) avec cette manette.

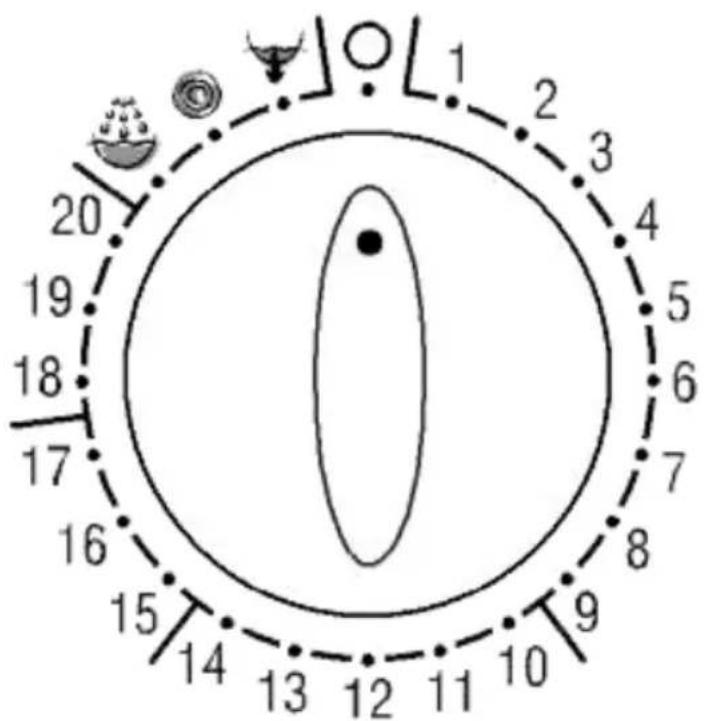

MANETTE SELECTEUR DE PROGRAMME
Le selecteur de programme vous permet de selectionner le programme de lavage de votre linge. Choisissez le programme de votrechoix en tournant le selecteur dans les deux sens. Veillez a bien positionner le repere de réglage sur le programme de votrechoix. Si vous positionnez le selecteur de programme sur O (arrêt) pendant que la machine fonctionne, votre programme sera arrêté.
OSTOP
18 LAVAGE A LA MAIN
1 COTON 90^ 19 LAINE 30^
2 COTON 60^ (Avec prélavage) 20 LAINE EAU FROIDE
3 COTON 60^
4 COTON 40^ RINCAGE
5 ECONOMIQUE
6 COTON 30^ ESSORAGE
7 LAVAGE RAPIDE
8 COTON EAU FROIDE VIDANGE
9 LAVAGE INTENSIF
10 SYNTHETIQUE 60^
11 LINGE DE BEBE
12 SYNTHETIQUE 40^
13 VETEMENTS DE SPORT
14 SYNTHETIQUE EAU FROIDE
15 RIDEAUX
16 DELICAT 30^
17 DELICAT EAU FROIDE
SECTION 5 : LAVAGE
? Branchez la machine.
? Ouvrez le robinet d'arrivée d'eau.
PREPARATION DU LAVAGE
Tri du linge
? TriezYOURlinge en fonction de sa matière (coton, synthetique,delicat, laine,etc.),destempératures delavage et du degré de salissure.
? Séparez impératifement le linge blanc du linge de couleur.
? Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
? Vérifiez que les poches de vos vêtements ne contiennent aucune piece métallique.
? Fermez les fermétures à glissière et les boutons des vêtements.
? Retirez les crochets des rideaux (metalliques ou plastiques) ou placez-les dans un sac à linge fermé.
? Mettez à l'envers les pieces de linge telles que les pantalons, les tricots, t-shirts et pulls.
? Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.
Jusqu'à 90 °C
Jusqu'à 60 °C
Jusqu'à 30 °C
Non lvable en machine
Chargement du linge dans la machine
? Ouvrez le hublot de votre machine.
? Mettez le linge dans la machine en veillant a bien le répartir.
? Mettez chaque vêtement séparément.
? En refermant le hublot de la machine, vérifie qu'aucun vétement n'est resté coincide entre la porte et le joint du hublot.
? Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne demarrera pas le programme de lavage.
Les détergents
La quantité de dédTangent dépend des critères suivants :
? Notre consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartment n^2 du bac à produits.
? Pour le linge très sale, Sélectionnez un programme avec prélavage, versez 14 de la dose de dédTangent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
? Utilisez des lessives spécialment adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
? La quantité de lessive consommée dépend de la durée de l'eau.
? La quantité de lessive consommée dépendra également de la quantité de linge.
? Versez votre assouplissant dans le compartment prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
? Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
? Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.
FONCTIONNEMENT DE LA MACHINE
Selection du programme et fonctions
Sélectionnez le programme et les fonctions qui convennent à votre linge en vous référant au tableau 1 (page 14 et 15).
Marche/arrêt
Cette touche vous permet de démarrer le programme que vous avez sélectionné ou d'arrêteur un programme en cours. Si vous appuyez une nouvelle fois sur cette touche, le programme poursuivra son cycle là où il s'était arrêté.
Démarrage du programme
? Positionnez le selecteur de programme sur le programme de votrechoix.
? Levoyant début de programme s'allume.
? Si vous le souhaitez, vous pouvez également seLECTIONner une ou plusieurs fonctions supplémentaires.
? Démarrez le programme sélectionné en appuyant sur la touche marche/arrêt. Le voyant début de programme s'eteint et le voyant marche/arrêt s'allume.
Changement de programme
Si vous n'avez pas sélectionné le programme qui convient :
? Appuyez sur la touche marche/arrêt pour arrêter le programme en cours. Le voyant début de programme s'allume et Le voyant marche/arrêt s'éteint.
? Positionnez le selecteur de programme sur O (arrêt). Tous les voyants s'eteignent.
? Positionnez le sélection de programme sur le nouveau programme de votrechioix.(Vous pouvez selectionner le programme de votrechoix en vous referant au tableau 1 page 14 ou 15).
? Levoyant début de programme s'allume.
? Démarrez le programme que vous avons sélectionné en appuyant sur la touche marche/arrêt. Le voyant début de programme s'eteint et le voyageant marche/arrêt s'allume.
Annulation du programme
Si vous souhaitez arrêté un programme en cours avant la fin du cycle :
? Appuyez sur la touche marche/arrêt. Le voyant début de programme s'allume et Le voyant marche/arrêt s'éteint.
? Positionnez le selecteur de programme sur O (arrêt). Tous les voyants s'eteignent.
? Positionnez le selecteur de programme sur « Vidange » ou « Essorage »
? Levoyant début de programme s'allume.
? Appuyez sur la touche marche/arrêt pour démarrer le programme « Vidange » ou « Essorage » que vous avez scélectionné. Le voyant début de programme s'éteint et le voyant marche/arrêt s'allume.
Fin du programme
? Notre machine s'arrête automatiquement à la fin du programme que vous avez sélectionné.
? Levoyant fin de programme s'allume et levoyant marche/arrêt s'éteint.
? Mettez la machine hors tension en positionnant le selecteur de programme sur O (arrêt). Tous les voyants s'eteignent
? Fermez le robinet d'arrivée d'eau
? Le hublot se déverrouillera environ deux minutes après la fin du programme. Ouvrez le hublot en tirant la poignée et sortez votre linge.
?Après avoir enlevé votre linge, laissez le hublot ouvert pour laisser secher l'intérieur de la machine.
? Debranche la prise electrique de la machine.
Debranchez! ATTENTION!
En cas de coupure de courant durant un programme de lavage, votre machine poursuivra le programme à partir du cycle interrompu. Une panne de courant n'endommage pas votre machine.
Sécurité infant
La sécurité infanté evite des changements non souhaités de programme sur le bandeau de commande pendant que la machine fonctionne. Cette fonction peut-être activée à tout moment, après avoir démarré le programme.
Pour activer la sécurité infant, appuyez sur la touche marche/arrêt durant 2 secondes (attendre que levoyant marche/arrêt clignote, puis relâcher la touche et le voyant resté fixe).
Pour la désactiver, il suffit d'appuyer sur la même touche durant plus de 2 secondes (levoyant marche/arrêt s'éteint pendant que levoyant début de programme s'allume, puis levoyant début de programme s'éteint et levoyant marche/arrêt s'allume).
La sécurité infant est automatiquement déverrouillée à la fin du programme.
ATTENTION!
Lorsque la sécurité infant est activée, votre machine désactive le sélecteur de programme, le sélecteur de vitesse d'essorage et les touches de fonction.
SECTION 6:ENTRETIEN ET NETTOYAGE
? Débranchez votre machine.
? Fermez le robinet d'arrivée d'eau.
FILTRES DES RACCORDS D'ARRIVEE D'EAU
Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côte machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres.
| PROGRAMME COMPART | T. TOUCHES DE | FUNCTION | CHARGE MAX. LINGE SEC (kg) | TYPE DE LINGE REMARQUES |
| BLF 1430 | ||||
| 1-COTON 90° | 2 | 5 | Textiles en coton et lin, moyennement sales, qui résistant aux tempêtes élevées. | |
| 2-COTON 60°(Avec prélavage) | 1+2 5 | Blancs et couleurs en coton et mixte, très sales.. | ||
| *3-COTON 60° | 2 | 5 | Blancs et couleurs en coton et mixte, moyennement sales. | |
| 4-COTON 40° | 2 | 5 | Blancs et couleurs en coton et mixte, légarement sales. | |
| 5-ECONOMIQUE | 2 | 5 | Blancs et couleurs en coton et mixte, moyennement sales.. | |
| 6-COTON 30° | 2 | 5 | Blancs et couleurs en coton et mixte, légarement sales. | |
| 7-LAVAGE RAPIDE | 2 | 5 | Blancs et couleurs en coton et mixte, légarement sales. | |
| 8-COTON EAU FROIDE | 2 | 5 | Blancs et couleurs en coton et mixte, légarement sales. Lavage à l'eau froide. | |
| 9-LAVAGE INTENSIF | 2 | 5 | Blancs et couleur en coton et mixte, moyennement ou très sales. | |
| 10-SYNTHETIQUE 60° | 2 | 3 | Textiles synthétiques ou en fibres synthétiques mélangees, moyennement sales. | |
| 11-LINGE DE BEBE | 2 | 3 | Linge de bébé | |
| 12-SYNTHETIQUE 40° | 2 | 3 | Textiles synthétiques ou en fibres synthétiques mélangees, légarement sales. |
| PROGRAMME COMPART. TOUCHES DE FONCTION | CHARGE MAX. LINGE SEC (kg) | TYPE DE LINGE REMARQUES | |
| BLF 1430 | |||
| 13-VETEMENTS DE SPORT | 2 3 Vêtes de sport | ||
| 14-SYNTHETIQUE EAU FROIDE | 2 | 3 | Textiles délicats, synthétiques ou en fibres mélangées synthétiques, légèrement sales. Lavage à l'eau froide. |
| 15-RIDEAUX 2 2 | Textiles délicats tels que le tulle et les ridesaux. Tulle, ridesaux... | ||
| 16-DELICAT 30° 2 2 | Textiles délicats de couleur en coton, synthétiques ou en fibres mélangées synthétiques, légèrement sales. Textiles délicats de couleur en coton, synthétiques ou en fibres mélangées synthétiques, très légèrement sales. Lavage à l'eau froide. | ||
| 17-DELICAT EAU FROIDE | 2 | 2 | |
| 18-LAVAGE A LA MAIN | 2 | 2 | Textiles de couleur en coton, synthétiques ou en fibres mélangées synthétiques, légèrement sales. Lavage à la main. eau froide. Linge à laver à la main |
| 19-LAINE 30° 2 2 | Lainages moyenement sales. Lavage à la main et en machine. Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine. | ||
| 20-LAINE EAU FROIDE | 2 | 2 | |
| RINCAGE | Ce programme vous permet d'effectuer un rincavage supplémentaire de votre linge après le cycle de lavage. Vous pouze utiliser ce programme pour tout type de linge (recommandé pour le linge en coton). | ||
| ESSORAGE | Ce programme vous permit de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton. | ||
| VIDANGE | Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lanceze ce programme. | ||
| TABLEAU 1 SUITE(*)vous pouvez utiliser des assouplissants pour tous les programmes (à l'exception des programmes d'essorage et de vidange). Dosez la quantité d'assouplissant en fonction des recommendations du fabricant d'assouplissant. Versez l'assouplissant dans le compartment (assouplissant) du bac à produits. | |||
? Demontez le tuyau d'arrivée d'eau.

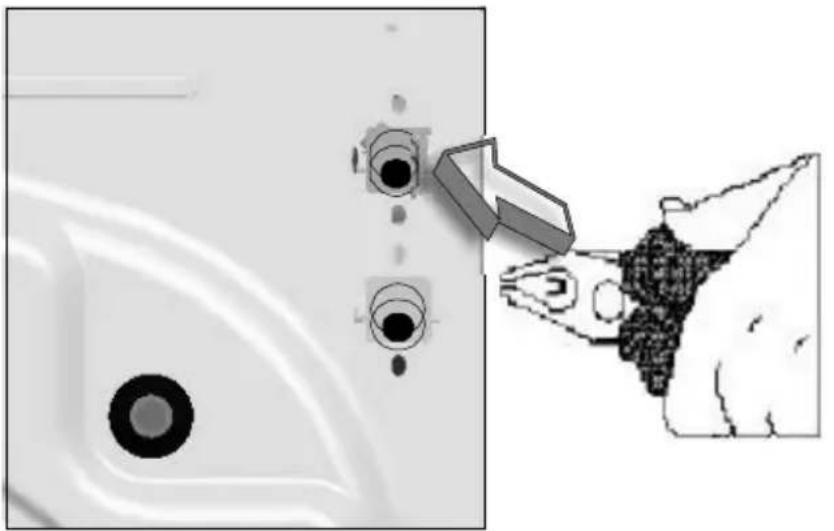

? Retirez le filtré du raccord d'arrivée d'eau coté machine (à l'aide d'une pince) (Fig. 10) et lavez-le soigneusement à l'aide d'une Brosse.
? Nettoyez le filtré du tuyau d'arrivée d'eau coté robinet en le retardant manuellement avec le joint (Fig. 11).
?Après avoir nettoyé les filtres, remettez-les en place de la même maniere.
Fig. 10
Fig.11
FILTRE DE POMPE DE VIDANGE
Le filtr de pompe prolonge la durée de vie de votre pompé de vidange. Il empêche les peluches de pénétrer dans la pompe. Il est recommendé de nettoyer le filtr de pompe tous les 2 à 3 mois.
Pour nettoyer le filtrde pompe :

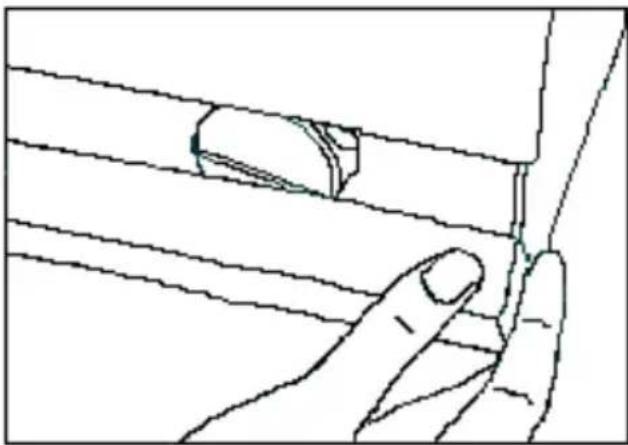

? Retirez la plinthe en la poussant manuellement vers le haut à l'aide des griffes, puis en la tirant vers vous (Fig. 12).
? Avant de dévisser le filtr, placez un récipient sous le filtr pour laisser s'écouler l'eau résiduelle de la machine.

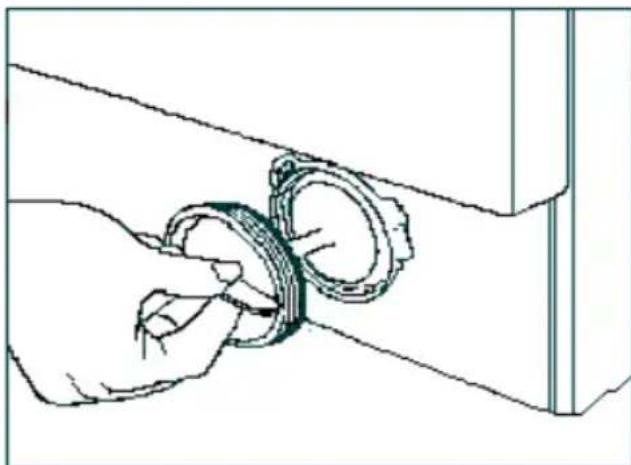

? Dévissez le filtré en tournant dans le sens inverse des aiguilles d'une montre et vidangez (Fig.13).
? Eliminez les impuretés sur le filtré.
? Vérifiez manuellement la rotation de la pompe.
?Après avoir nettoyé la pompe, revissez le filtrer en tournant dans lesens des aiguilles d'une montre.
Il est important de bien revisser le filtrre pour éviter tout risque de fuite.
? Remettez la plinthe en place en la tenant par les griffes et poussez.
ATTENTION!
Risque de brûlure !
Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.
Fig. 12
Fig. 13
BAC A PRODUITS
Les lessives peuvent à la longue former des dépôts dans votre bac à produits ou le support du bac à produits. Pour nettoyer les dépôts, retirez de temps à autre le bac à produits et nettoyez-le à l'aide d'une vente brosse à dents et à l'eau courante. Pour-retirer votre bac à produits :

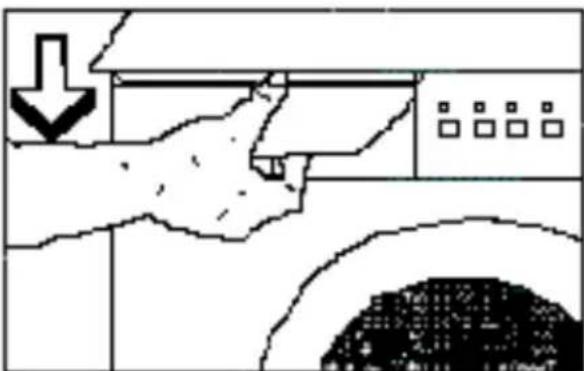

Tirez le tiroir jusqu'au bout (fig. 14)
Soulevez l'avant du tiroir et continuez à tirer jusqu'à ce que celui-ci soit de son emplacement (fig.15)
Nettoyez-le a grande d'eau et a l'aide d'une brosse à dents usagée.
Enlevez l'excedent de produit resté à l'intérieur du compartment, afin qu'il ne tombe pas à l'intérieur de votre machine.
A p rès a v oir s e ché soigneusement le tiroir, remettez-le en place de la même maniere que vous l'avoz enlevé precedemment.
Compartment du tiroir à produit
Fig 14
Fig 15
Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.
CARROSSEIRE
Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionné d'un produit de nettoyage (non abrasif). Àpres rincege à l'eau propre, essuyez avec un chiffon doux et sec.
ATTENTION!
Si la machine est installée dans une piece ou la température risque d'être inférieure à 0^ , procédez comme suit en cas de non-utilisation de la machine:
? Debranchez la prise electrique de la machine.
? Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
? Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un recipient posé sur le sol (pour vider l'eau).
? Positionnez le selecteur de programme sur « Vidange »
? Rebranche la prise electrique de la machine.
? Levoyant début de programme s'allumera.
? Démarrez le programme en appuyant sur la touche marche/arret.
? Débranchez la machine à la fin du programme (voyant fin de programme allumé).
Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifie que la température ambiente est supérieure à 0^ .
TAMBOUR
Ne laisserez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraînent la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des éponges abrasives ou des objets rugieux similaires.
ELIMINATION DU CALCAIRE
Si vous dosez correctement la quantité de détermagent pour votre machine, vous n'aurez pas à éliminer de calcaire. Si vous souhaitez toute fois effectuer ce nettoyage, utilisez les anti-calcaires proposés sur le marché en suivant les instructions du fabricant.
ATTENTION!
Les produits qui éliminent le calcaire contiennent des acides et peuvent être à l'origine de modifications de couleur de votre linge et avoir des effets dommageables pour votre machine.
SECTION 7:INFORMATIONS PRACTIQUES
Boissons alcoolisées: Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.
Cirage: Grattez légerement la tache sans abimer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiège.
Thé et café : Etendez la partie tachée sur un réseau et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.
Chocolat et cacao: En trempant votre linge dans de l'eau froide, frottez la tache avec du savon ou un détergent et lavaze à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persiste, frottez avec de l'eau oxygénée (proportion de 3% ).
Ketchup: Grattez les taches séchéées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.
Graisse, oeuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.
Graisse, huiè: Epongez les résidus. Frotte la tache avec du détergent et lavez à l'eau savonneuse tiède.
Moutarde: Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).
Sang: Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.
Crème, glace et lait: Laissez tremper votre linge dans l'eau froide et frottier la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.)
Moisissure: Les taches de moisissure doivent être nettoyées aussirapidementquepossible.Lavez la tache avec un détergent.Si la tache persiste,tamponnez avec de l'eau oxygénée (proportion de 3 % -
Encre: Faites couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.
Fruits: Etendez la partie tachée de votre linge sur un recipient et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.
Herbe : Frottez la partie tachée avec un détermagent. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.
Frottez vos lainages avec de l'alcool. (Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).
Peinture à l'huile: Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un détergent et lavez.
Roussi: Si le tissu le permet, laver avec de la lessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.
SECTION 8 : QUE FAIRE EN CAS DE PANNE
Toutes les réparations doivent être effectuées par un service après-venture agréé. Si une réparation s'avère nécessaire ou si vous n'étés pas en mesure de.Remédier au problème à l'aide des informations ci-dessous :
? Debranche la prise electrique de la machine.
?Fermez le robinet d'arrivee d'eau.
? Contactez le service après-vente agreeé le plus proche.
| PROBLEMCE CAUSE EVENTUELLE POUR Y REMEDIER | ||
| Votre machine ne démarre pas. | Elle est débranchée. | Branchez la machine. |
| Les fusibles sont défectueux. | Changez les fusibles. | |
| Il y a une panne de courant. | Vérifiez s'il y a du courant. | |
| You n'avez pas appuyé sur la touche marche/arrêt. | Appuyez sur la touche marche/arrêt. | |
| Le sélecteur de programme est positionné sur O (arrêt). | Positionnez le sélecteur de programme sur le programme de votrechoix. | |
| Le hublot est mal fermé. | Fermez correctement la porte. Vous devez entendre le cig. | |
| Votre machine ne se remplit pas d'eau. | Le robinet d'arrivée d'eau est fermé. | Ouvrez le robinet d'eau. |
| Le tuyau d'arrivée d'eau est plié. | Vérifiez le tuyau d'arrivée d'eau. | |
| Le tuyau d'arrivée d'eau est bouché. | Nettoyez les filtres du tuyau d'arrivée d'eau. (*) | |
| Les filtres du raccord d'arrivée d'eau sont bouchés. | Nettoyez les filtres du raccord d'arrivée d'eau. (*) | |
| Le hublot est mal fermé. | Fermez correctement la porte. Vous devez entendre le cig. | |
| Votre machine ne vidange pas. | Le tuyau de vidange est bouché ou plié. | Vérifiez le tuyau de vidange. |
| Le filtré de pompé est bouché. | Nettoyez le pompé de filtré de vidange. (*) | |
| Le linge est mal réparti à l'intérieur de la machine. | Répartissez correctement le linge à l'intérieur de la machine. | |
| Votre machine vibre. | Les pieds de la machine ne sont pas réglicés. | Réglez les pieds. (*) |
| Les vis de bridage ne sont pas retirées. | Retirez les vis de bridage. (*) | |
() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.
| PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER | ||
| Votre machine vibre. | La machine contient une petite quantité de linge. | Cela n'empêche pas la machine de fonctionner. |
| Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti. | Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine. | |
| La machine touche un objet dur. | Evitez que la machine ne touche un mur ou des meubles. | |
| Formation excessive de mousse dans le bac à produits. | You'veAzusutilisé trop de lessive. | Appuyez sur la touche marche/arrêt. Pour arrêtier la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage. |
| Youn'veazpasutilisé la lessive qui convient. | Utilisez uniquement les lessives destinées aux machines entièrement automatiques. | |
| Les résultats de lavage ne sont pas satisfaisants. | Votrelinge est trop sale pour le programme que vous avez sélectionné. | Sélectionnez un programme approprié. (voir Tableau 1) |
| La quantité de détergent utilisée n'est pas suffisante. | Utilisez une quantité plus importante de lessive en fonction du linge. | |
| PROBLEME CAUSE EVENTUELLE POUR | Y REMEDIER | |
| Les résultats de lavage ne sont pas satisfaitsants. | Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine. | Ne dépassez pas la capacité de charge maximale de la machine. |
| Vôte eau est peut-être dure. | Utilisez la quantité de lessive indiquée par le fabricant. | |
| Le linge est mal réparti dans la machine. | Répartissez correctement le linge dans la machine. | |
| La machine vidange dés qu'elle est remplie. | L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine. | Placez le tuyau de vidange à une hauteur appropriée. (*) |
| You ne voir pas d'eau dans le tambour durant le lavage. | Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour. | - |
| Le linge présente des traces de détergent. | Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches. | Positionné le sélecteur de programme sur "Rinçage" et lancez un rinzage supplémentaire ou éliminez les taches après séchage à l'aide d'une Brosse. Mettez moins de lessive au prochain lavage. |
| Le linge présente des taches grises. | Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade. | Lors du prochain lavage, utilisez la quantité maximal de dessive mentionnée par le fabricant de détergent. |
| PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER | ||
| L'essorage ne démarre pas ou démarre tardivement. | Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours. | Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectué, l'essorage démarrera. Lors du prochain lavage, voirlez à bien répartir votre linge dans la machine. |
SECTION 9: SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS
Votre machine est équipée de systèmes de contrôle permanent du processus de lavage. En cas de panne, vous serez avertit par les indications ci-dessous.
| CODE D'ERREUR | INDICATEUR D'ERREUR | CAUSE EVENTuelle | POUR Y REMEDIER |
| Err 01 | Le voyant\ marche/arrêt clignote. | Le hublot est mal fermé. | Fermez correctement le hublot, vous\ devez entendre un clic. Si le problème persististe, mettez la machine hors tension, débranchez et contactez immédiatement le service après-venture agréé le plus proche. |
| CODE D'ERREUR | INDICATEUR D'ERREUR | CAUSE EVENTUELLE | POUR Y REMEDIER |
| Err 02 | Levoyant début de programme clignote. | Le niveau d'eau de la machine est inférieur au système de chauffage. La pression d'alimentation est peut-être insuffisante ou bloquée. | Ouvrez entièrement le robinet. Vérifiez si l'eau n'est pas coupée ou les joints obstrués. Si le problème persisté, la machine s'arrête automatiquement après un certain déliè. Débranchez la machine, fermez le robinet et contactez le service après-venture agréé le plus proche. |
| Err 03 | Le voyant marche/arrêt et le voyant début de programme clignotent. | La pompe n'a pas fonctionné ou le filtrte de pompé de vidange est bouché. | Nettoyez le filtrde pompé de vidange. Si le problème persisté, contactez le service après-venture agréé le plus proche. (*) |
| Err 04 | Le voyant fin de programme clignote. | La quantité d'eau dans votre machine est trop importante. | La machine vidangera automatiquement. Àpès la vidange, mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-venture agréé le plus proche. |
(*) Voir la section sur l'entretien et le nettoyage de la machine.
| CODE D'ERREUR | INDICATEUR D'ERREUR | CAUSE EVENTUELLE | POUR Y REMEDIER |
| Err 05 | Le voyant marche/arrêt et levoyant fin deprogramme clignotent. | Panne du système de chauffage de la machine ou de la sonde de température. | Mettez la machine hors tension et débranchez.Fermez le robinet et contactez le service après-venture agréé le plus proche. |
| Err 06 | Le voyage début de programme et le voyage fin de programme clignotent. | Panne de moteur. | Mettez la machine hors tension et débranchez.Fermez le robinet et contactez le service après-venture agréé le plus proche. |
| Err 07 | Le voyage marche/arrêt, levoyant début de programme et levoyant fin de programme clignotent. | ||
| Err 08 | Les voyants début de programme et fin de programme restent allumés en permanence. | La tension de réseau est trop ou pas assez élevé. | Si la tension de réseau est inférieure à 150V ou supérieure à 260V, la machine s'arrête automatiquement.La machine poursuivra son programme dés rétablissement de la tension de réseau. |
SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES
| 40° | |||
| Température de lavage | Lavage interdit (lavage à la main) | Repassagédoux | Repassagemoyen |
| Repassage fort | Repassage interdit | Pas de séchage en tambour | Séchage étendu |
| III | - | × | Cl |
| Sans repassage | Séchage à plat | Javel interdit | Chlorage |
| F | P | A |
| Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette | ||
