MODE D'EMPLOI 3ETG632HB BALAY
Installation en toute sécurité
Respectez les consignes de sécurité lorsque vous installez cet apparéil.
Lisez attentivement cette notice.
- Les images de cette notice sont proposées à titre indicatif.
- La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.
AVERTISSEMENT - Risque d'explosion!
Le gaz qui s'échappe peut conduire à une Explosion.
Tous les travaux d'installation, de raccordement, de régulation et de conversion à un autre type de gaz doivent être réalisés par un spécialiste/agree et en conformité avec les règlementations et les exigences légales applicables ainsi qu'avac les ré
glementations des fournisseurs locaux d'électricité et de gaz. Une attention particulière doit être accordée aux réglementations et directives applicables à la ventilation. Pour les travaux de conversion à un autre type de gaz, nous vous recom-mandons d'applérer le service après-vente.
AVERTISSEMENT - Risque d'empoisonnement!
Une combustion incomplete peut produit des gaz nocifs pour la santé.
Pour garantir un bon fonctionnement, une quantite suffisante d'air de combustion doit etre fournie par le dessous de l'appareil. Veillez a ce que le meuble situé sous l'appareil presente une ouverte du ventilation d'une surface totale d'au moins 100~cm^2
Veillez à une ventilation suffisante de la cuisine, notamment lorsqu'elles vous utilisez l'appareil de cuisson au gaz.
- Ne raccordez pas l'appareil à un système d'évacuation des produits de combustion.
- Ne placez jamais cet apparéil dans un bateau ou un vehicule.
- La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination.
- Avant d'installer l'appareil, vérifie que les conditions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puissance, tension).
Fixez le cordon d'alimentation au boitier pour éviter qu'il ne touche les parties chaudes du four ou de la table de cuisson.
- Avant toute intervention sur l'appareil, coupe l'alimentation électrique et l'arrivée de gaz.
Reliez les apparèils avec l'alimentation à la terre.
- N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique.
Avant l'installation
- Cet apparéil correspond à la classe 3 de la norme EN 30-1-1 pour les apparéils à gaz : apparéil encastrable.
- Cet apparéil peut être combiné avec d'autres tables de cuisson de la même marque en utilisant les accessoires de raccordement. Voir le catalogue.
- Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable.
- Les meubles situés pres de l'appareil, les pan-neaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matérielux incombustibles et résistants à la chaleur.
- N'installez pas cet apparéil sur un réfrigerateur, un lave-linge, un lave-vaisselle ni sur tout autre apparéil similaire.
- Cet apparéil doit être installé uniquement sur un four à ventilation forcee. Vérifiez les dimensions du four dans le manuel d'installation du four.
- Si vous installez un four sous la table de cuisson, l'épaissur du plan de travail peut différer des dimensions indiquées dans ces instructions. Respectez les consignes des instructions de montage du four.
Si un ventilateur d'extraction ou une hotte aspirante est installé(e), suivez ses instructions d'installation. Respectez toujours la distance verticale minimale par rapport à la table de cuisson.

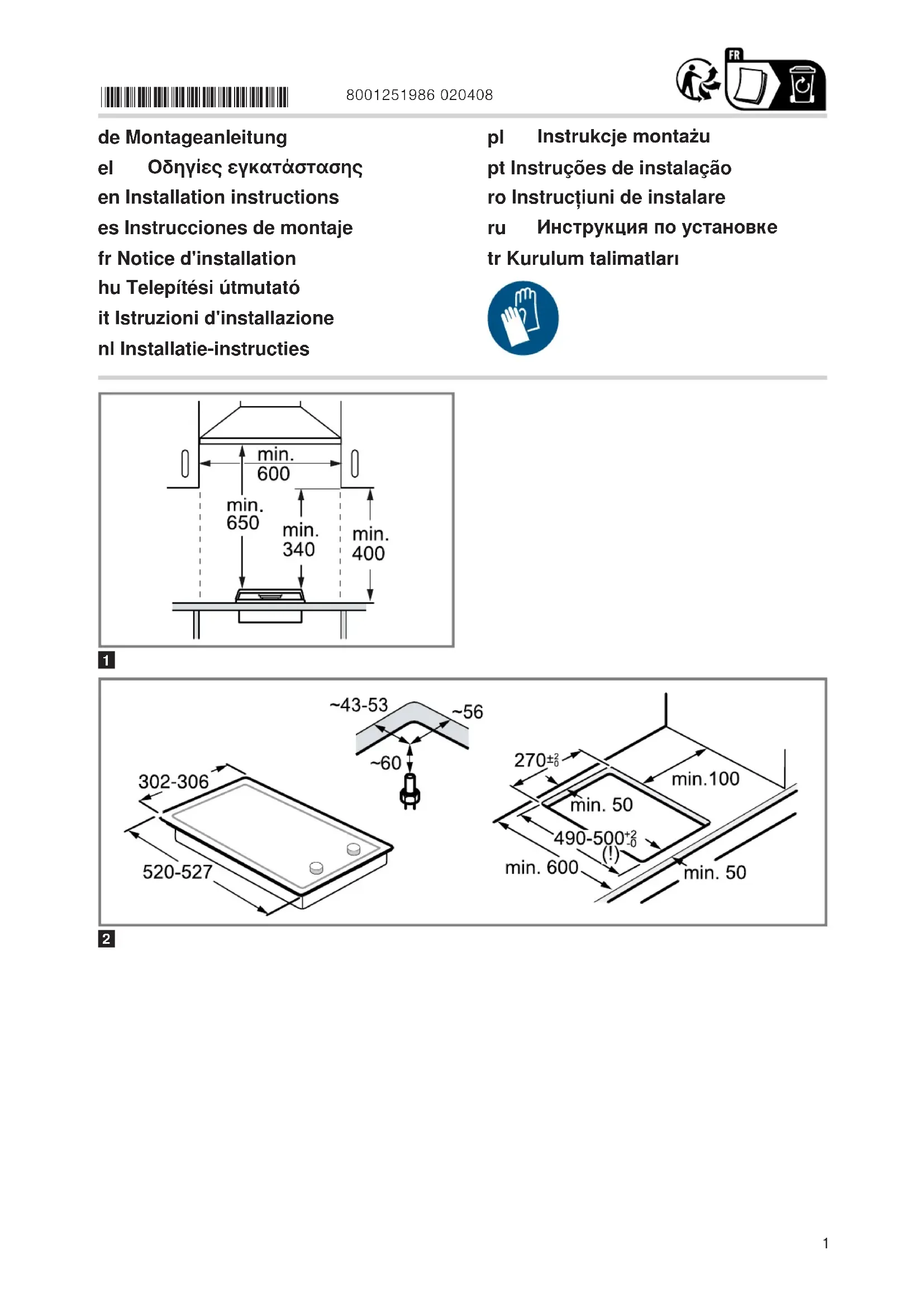

Fig. 1
Préparer le meuble
- Faites une découvertes dans le plan de travail aux dimensions souhaitées.
Pour les évidements de 500 mm, veillez à installer l'appareil pres du bord avant de l'évidement. →"Positionner l'appareil", Page 12
Fig. 2
Scellez les surfaces découvertes des plans de travail en bois avec une colle spéciale pour les protégéger de l'humidité.
Si aucun four intégrable ne se trouve sous la table de cuisson, insérez une barre de distance en matière incombustible (métal ou contreplaqué, par exemple) à une distance de 10 mm sous la table de cuisson. Cela permet d'empêcher l'accès au dessous de la table de cuisson. La distance entre le fond de séparation et le raccordement de l'appareil au secteur doit être d'au moins 10 mm.
→Fig. 3→Fig. 4
Positionner l'appareil
Remarque: Ne retirez pas le joint adhesif fixe sur le bord inférieur de la table de cuisson. Le joint adhesif empêche la pénétration des liquides.
Ne collez pas l'appareil au plan de travail avec du silicone.
- Placez la table de cuisson, face supérieure vers le bas, sur une surface lisse et stable.
- Vissez les pinces fournies dans la position indiquée de manière à ce qu'elles tournent librement. → Fig. 5
- Retournez la table de cuisson et insérez-la dans l'évidement. Insérez la table de cuisson contre l'avant de l'évidement. Fig. 6
- Tournez les pinces et serrez-les à fond.
$$ \rightarrow F i g. \quad 7 $$
La position des pinces dépend de l'épaissur du plan de travail.
Démonter l'appareil
- Debranche l'appareil des connexions électriques et de gaz.
- Devissez les pinces et procedez dans l'ordre inverse.
Raccorder le gaz
Respectez les directives nationales en vigueur.
PRUDENCE - Risque d'explosion!
Une fuite de gaz peut provoquer une explosion.
- Àprous avoir travaillé sur les raccords, contrôle toujours leur étanchéité.
- Dispossez le raccordement au gaz de manière à ce que le robinet d'arrêt soit accessible.
Assurez-vous que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondant aux conditions locales de raccordement.
Raccordez l'appareil à une conduite de gaz rigide ou à un flexible métallique.
- Le flexible métallique ne doit pas entraer en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obstruées.
Raccord de gaz de l'appareil: G 1/2.
Pécies de rechange pour le raccordement au gaz
Vous pouvez obtenir des pieces pour le raccordement au gaz auprès du service après-vente technique.
Connexion R 1/2" 00427950
Montez le joint et la connexion R 1/2 sur le raccordement gaz de l'appareil.
Fig. 8
- Insérez le joint entre le raccordement au gaz de l'appareil et l'alimentation en gaz.
Fig. 9
Branchement électrique
- Cet apparéil est de type Y: le cable de raccordement ne doit pas être remplaced par l'utilisateur, mais uniquement par le service après-venture technique. Respectez le type de cable et la section minimale.
- Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche.
Raccordez uniquely les appareils équipés d'une fiche à des prises de courant dotees d'un conducteur de protection correctement installé.
Si la fiche n'est pas accessible pour l'utiliser, prévoyez un disjoncteur de déconnexion omnipolaire avec une ouverture de contact minimale de 3 mm.
→Fig.10
Modification du type de gaz
Si la reglementation du pays le permet, cet appeareil peut etre adapté a d'autres types de gaz, a condition quils soient indiques sur la plaque signaletique. Vous trouverez les pieces correspondantes dans le sac fourni avec l'appareil ou vous pouvez les obtenir aupres du service après-vente. Vous trouverez la bonne combinaison pour le bruleur et le type de gaz respectifs dans le tableau Fig. 16.
D Brûleur standard
E Bruleur pruissant
G Brûleur multi-couronnes Wok
Régulation des robinets
- Reglez les boutons sur la position de puissance minimale et tirez-les.
- Appuyez sur le support en caoutchouc couple avec la pointe du tournevis pour acceder à la vis bypass.
Fig. 11
Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les poussières de pénétrer à l'intérieur de l'appareil, ce qui entraverait son bon fonctionnement.
- Lors du réglage des vis bypass (M), respectez le tableau Fig. 16.
- A: serrez fermement les vis bypass.
- B: les vis bypass doivent arriver au ras de la douille.
Fig. 12
Remplacer les buses
- Retirez les grilles, ainsi que tous les chapeaux de brûleur et les répartiteurs.
- Sur certains apparéils, le brûleur multicouronnés peut composer une plaque métallique vissee. Dévissez la plaque métallique et retirez-la.
Fig. 18
- Remettez les buses en place à l'aide de la clé appropriée et serrez-les soigneusement pour garantir leur étanchéité.
Fig. 14, Fig. 15
Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation.
4. Si l'appareil dispose d'une plaque metallique sur le brûleur Wok, vissez à nouveau la plaque metallique.
Réinstaller l'appareil
- Réinstallé les composants de l'appareil en procédant dans l'ordre inverse.
Vérifier la fonctionnalité
- Vérifiez que le fait de tourner le bouton entre la position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.
- Si la sortie de gaz du brûleur n'est pas correcte, dans le tableau Fig. 16 vérifie que l'injecteur et la position de la vis bypass sont corrects.
Documenter la modification du type de gaz
- Placez l'autocollant indiquant le nouveau type de gaz pres de la plaque signalétique.
