1618 - Jet de peinture JOCCA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Jet de peinture électrique JOCCA 1618
Puissance	1600 W
Capacité du réservoir	800 ml
Débit de peinture	0 à 1,5 L/min
Pression de pulvérisation	0,2 à 0,3 MPa
Poids	2,5 kg
Dimensions	30 x 20 x 25 cm
Utilisation	Idéal pour peindre murs, meubles et objets divers
Maintenance	Nettoyer le réservoir et les buses après chaque utilisation
Sécurité	Porter des lunettes de protection et un masque lors de l'utilisation
Informations générales	Facile à utiliser, convient aux débutants et aux professionnels

FOIRE AUX QUESTIONS - 1618 JOCCA

Comment préparer le JOCCA 1618 avant de l'utiliser ?

Avant d'utiliser le JOCCA 1618, assurez-vous que la surface à peindre est propre, sèche et dégraissée. Secouez le spray pendant environ 2 minutes pour bien mélanger la peinture.

Quelle est la distance idéale pour pulvériser avec le JOCCA 1618 ?

Il est recommandé de pulvériser à une distance d'environ 20 à 30 cm de la surface pour obtenir un résultat uniforme.

Que faire si le jet de peinture est obstrué ?

Si le jet de peinture est obstrué, retournez la canette et pulvérisez quelques secondes pour déboucher le gicleur. Vous pouvez également le rincer à l'eau chaude.

Quelle est la durée de séchage de la peinture ?

La peinture du JOCCA 1618 sèche généralement au toucher en 30 minutes et est complètement sèche en 1 à 2 heures, selon les conditions d'humidité et de température.

Est-ce que le JOCCA 1618 peut être utilisé à l'intérieur ?

Oui, le JOCCA 1618 peut être utilisé à l'intérieur, mais assurez-vous que la pièce est bien ventilée pour éviter l'accumulation de vapeurs.

Comment nettoyer les outils après utilisation ?

Pour nettoyer les outils, utilisez un solvant approprié comme de l'eau chaude savonneuse ou un nettoyant pour peinture. Assurez-vous de nettoyer immédiatement après utilisation.

Puis-je mélanger différentes couleurs de JOCCA 1618 ?

Il est déconseillé de mélanger différentes couleurs de spray, car cela peut affecter la qualité du jet et le résultat final.

Que faire si la peinture ne s'applique pas uniformément ?

Si la peinture ne s'applique pas uniformément, vérifiez que vous maintenez la distance recommandée et que vous pulvérisez en mouvements réguliers et en couches légères.

MODE D'EMPLOI 1618 JOCCA

JOCCA tient à vous remercier de nous faire confiance en achetant

nos produits. Nous sommes surs que vous serez satisfaits de votre

achat.

DESCRIPTION DU PRODUIT

a- Corps de I'appareil

b-Poignée

c- Interrupteur on/off

d- Support pour le pistolet

e-Poignee pour accrocher

f-Pistolet vaporisateur

g-Déclencheur pistonel

h-Vis d'ajustement

i-Ouverture

j- Réservoir peinture

k-Tube flexible

I-Viscometre

m-Cable et prise

CONSEILS DE SECURITE

-Ces instructions sont très importantes. Lisez attentivement ce

manuel d'instructions avant d'utiliser l'appareil et conservez-le pour

de postérieures consultations

-JOCCA n'est pas responsable d'une inadéquate utilise du produit ou de tout autre usage non décrit sur ce manuel.

-Avant d'utiliser le produit pour la première fois, retirer l'emballage et

verifiez son etat. Si vous observez quelque anomalie, n'utilisez pas

l'appareil et veuilles bien vous adresser au service technique de

JOCCA étant donné que la garantie couvre toutes les anomalies de

fabrication et tout autre défaut à l'origine.

• Ce produit est uniquement destiné à l'usage domestique. Ne sais

sez pas l'appareil à l'extérieur. Ne pas exposer l'appareil à la pluie, ni

à la neige, ni au soleil, etc, pour éviter des dysfonctionnements.

-N'utilisez pas d'outils électriques dans un environnement humide ou

30-F

mouillé. Faites en sorte que le secteur de travail soit bien illuminé. N'utilise pas d'outils électriques où il y a un risque d'incendie ou d'explosion.

-Ne permette pas que les enfants ou les personnes non aptes utilisent l'outil ou touchent le fil électrique. Maintenez-les éloignées de votre zone de travail.

-Avant de brancher l'appareil, vérifie que le cable et la prise de courant soit en bon état. Verifiez également que la tension d'alimentation de votre installation corresponde à celle de l'appareil.

-Si vous observez que le cable d'alimentation ou la prise de courant sont endommages n'utilise pas l'appareil ni essayez pas de le replacier vous même, yourselves bien vous adresser au service technique de JOCCA où le cable sera replacé correctement.

-Ne transportez pas la machine par le fil électrique et ne tirez pas dessus pour le débrancher à la prise. Veillez à ne pas laisser que le cable soit en contact avec des zones chaudes, de l'huile et des bords vifs.

-Ne plongez ni l'appareil ni une autre partie de l'appareil dans I'eau ou dans un autre liquide quelconque.

-Si votre apparéil a subi une chute ou bien il est tombé dans l'eau ou dans un autre liquide, n'utilise pas l' apparéil ni essayez de le réparer. Veuillez bien vous adresser au service technique de JOCCA.

-Pour votre sécurité et un bon fonctionnement de l'appareil, utilisez toujours des accessoires et de pieces de rechange de JOCCA.

-Ne pas utiliser l'appareil avec les mains ou les pieds humides et avec les pieds déchaussés.

-Ne touchez jamais la sortie de peinture quand l'appareil est en marche vous pourriez vous bleisser.

-Ne pas diriger le jet de peinture vers des animaux ou des personnes.

-N'agitez pas l'appareil quand il est en marche, cela peut provoquer des projections.

-Ne laisses pas l'appareil sans surveillance quand il est en marche

-N'introduizes pas de détergents ou des produits chimiques dans le réservoir, cela peut endommager l'appareil.

-Si vous détectez que l'ouverture de la sortie de peinture est bouchée, n'utilise pas l'appareil, et débranchez-le du réseau électrique.

-Le désordre dans la zone de travail augmente le risque d'accident, il est conseilé de maintainir l'ordre dans la zone de travail.

F-31

-Évitez le contact du corps avec les surfaces reliées à terre (par exemple, tuyauteries, radiateurs, cuisines électriques, réfrigerateurs).

-Les outils non utilisés doivent être rangés dans un endroit sec, fermé et hors de la portée des enfants.

-Vous travaillerez mistroux et de façon plus sure dans la marge de puissance indiquée.

-N'utilisiez pas d'outils ou de dispositifs électriques de puissance trop faible pour exécuter le travail propre d'un outil de service lourd N'utilisiez pas d'outils pour des travaux pour lesquels ils n'ont pas été concus; par exemple n'utilisiez pas une scie circulaire manuelle pour couper ou tailler un arbre.

-Ne portez pas de vêtements larges ni de bijoux; ils pouraient se coincer dans des pièces en mouvement. Pour des travaux à l'extérieur, il est recommendé de porter des gants en caoutchouc et des chaussures à semelles antidérapantes. Si vos cheveux sont longs, ramassez-les.

-Utilisez aussi un masque si le travail exécuté produit des particules en suspension.

-Maintenez un appui ferme sur le sol et conservez I'equilibre a tout moment.

-Maintenez vos outils aiguises et propres afin de travailler mistrs et de façon plus sure. Relisez attentivement les instructions d'entretien et les indications de changement de l'outillage. Verifiez le fil electrique regulierement et changez-le s'il est endommage. Gardez les poignes sesches et sans huile ni de matiere grasse.

-Avant demettre en marche l'outil,assurez-vous que les clés et les
équipements de réglage ont eté éloignés.

-Ne portez pas la machine en ayant le doigt sur l'interrupteur tant qu'elle est branchée. Assurez-vous que l'interrupteur est en position de OFF avant de brancher la machine au réseau.

-A l'extérieur, utilisez uniquement des rallonges prevues pour un emploi à l'extérieur.

-Observez votre travail de manière reflèchie. Utilisez le sens commun. Ne travaillez pas avec l'outil quand vous étés fatigué.

-Avant de réutiliser l'outil, vérifie soignement les dispositifs de protection ou les pièces légèrement endommagées pour déterminer s'il fonctionne correctement et s'il executera sa fonction prévue.

Verifiez si l'alignment est correct et si le mouvement des parties

mobiles se fait librement ou si d'autres pièces sont endommagées. Tous les composants doivent être montés correctement et réunir toutes les conditions pour garantir le fonctionnement impeccable de l'appareil. Tout dispositif de sécurité et toute pièce endommagée, doivent être réparés ou être remplacés de manière appropriée par un service autorisé, à moins qu'il soit spécifique une autre option possible dans le manuel d'instructions. Tout interrupteur de commande défectueux doit être remplaçé par un service autorisé. N'utilise aucune machine dont l'interrupteur ne peut ouvrir et fermer le circuit électrique correctement.

-Cet outil electrique est en accord avec les règles de sécurité en vigueur. Toute réparation doit être faite par un spécialiste et uniquement avec des pieces d'origine, dans le cas contraire, cela peut entraîner des risques graves pour la sécurité de l'utilisateur.

-Ne pas utiliser de pistolets pour pulveriser des matériaux inflammables.

-Ne pas nettoyer les pistolets avec des solvants inflammables.

-Étre avisé contre tout risque que peut désenter le matériel qui est pulverisé et consulter les indications sur le container ou l'information fournie par le fabricant du matériel à pulveriser, y compris les conditions pour l'utilisation de l'équipement de protection personnelle.

-Ne pulveriser aucun matériel quand vous ne connaissiez pas les risques.

MODE D'EMPLOI

Assemblage de I'appareil:

-L'assemblage du pistolet de peinture est relativement facile, pour cela, prenez le support de peinture et emboitez-le sur le cote du corps de l'appareil, voir schema 1.

-Ensuite prenez une extrémité du tube flexible et fixez-le dans le corps de l'appareil et l'autre extrémité dans le pistolet vaporisateur, voir schéma 2.

-Prenez enfin le ruban pour accrocher, et fixez-le sur la base motrice, comme indiqué sur le schéma 3.

Preparation de la zone à peindre:

-Avant de commencer a peindre, vousdezvezvousassurer que la surfacea peindre estpropere et sans poussiere.

-Par ailleurs, il est conseilé d'utiliser le ruban de carrossier pour couvrir les zones que vous ne souhaitez pas peindre.

Préparation de la peinture ou des liquides à pulveriser:

-Cet apparéil, peut pulveriser différents types de peinture et différents liquides comme le vermis, les désinfectants, les cires, les pesticides, etc....

-La peinture doit etre diluée etetre exemple de particules ou de grains de peinture. Les grains peinture ou les particules pourraient obstruer l'ouverture, pour cette raison, il est deconseilledutiliser la peinture en grain.

-Pour commencer à pulveriser, il est nécessaire de mesurer le degré de viscosité, pour cela mélangez la peinture ou le liquide que vous souhaitez utiliser et replissez le viscomètre, voir schéma 4.

-Pour voir si le liquide ou la peinture est bien dilué et si sa viscosité est correcte, le viscomètre doit être vide en moins de 30 secondes.

-Si le viscomètre dépasse les 30 secondes pour se vider, vous doivent diluer le liquide ou la peinture avant de l'utiliser, la viscosité maximale pour pulverifier avec cet apparéil est de 30 secondes. En aucun cas vous ne devez utiliser un liquide ou une peinture qui dépasse le temps d'égouttement de 30 secondes: si le temps d'égouttement est inférieur à 15 secondes, la peinture est trop liquide pour être appliquée et glissera sur la paroi, essayez d'épaissir la peinture.

-Pour diluer le liquide ou la peinture, faites attention, s'il s'agit d'une peinture à base d'eau, celle-ci sera diluée avec de l'eau, pour un另一种 type de liquide vous pouvez utiliser du diluant ou de l'alcool, pour vous assurer comment diluer correctement le liquide à pulveriser, veillez consultier le fabricant, de peinture, de vernis, etc.,

Suivez les instructions du tableau suivant:

Types de liquides ou de peinture	Temps de dégouttement en secondes
Vernis Ne pas diluer
Vernis clairs/peinture en aluminium	15-30 seg
Peinture acrylique 20-30 seg
Recouvrement de bois/pesticides	Ne pas diluer (30 seg maxi)

34-F

-Une fois obtenu le degré de viscosité ajustat, melangez bien le liquide à pulveriser et remplissez le réservoir de l'appareil, pour séparer le décl寒cheur du réservoir, tournez dans le sens des aiguilles d'une montre et le réservoir se libérer, de suite versez le liquide à l'intérieur et placez à nouveau le décl寒cheur dans le dépôt en vissant dans le sens contraire des aiguilles d'une montre, sur celui-ci.

• Branchez l'appareil au réseau électrique par la prise, en vous assu. rant que l'interrupteur ON/OFF est en position 0 (eteint).

-Pour un excellent maniement de l'appareil, vous pouvez placer le ruban pour accrocher sur votre épaulé et avoir ainsi les 2 mains libres pour pouvoir travailler. Pour un excellent maniement de l'appareil, Il est recommandé de partager le support du pistolet pendant son utilisation.

-Avant de commencer à pulveriser, essayez le pistolet sur une surface, et adaptez l'ampleur de pulverisation, pour cela aidez-vous de la vis d'ajustement, voir schema 5.

-Si vous souhaitez réduire le débit de pulverisation, tournez la vis en sens des aiguilles d'une montre.

-Si vous souhaitez augmenter le débit de pulverisation, tournez la vis dans le sens contraire des aiguilles d'une montre.

-Cet apparéil peut pulveriser dans 3 positions, verticale, horizontally ou en cercle, selon la position de l'ouverture. Voir schéma 6.

-Une fois que vous avez adapté le début et la position du jet, prenez l'appareil par la manche et dirigeze l'embout vers l'endetroit où vous souhaitez pulveriser le liquide, puis appuyez sur le déclancheur, de suite l'appareil commencerà à pulveriser le liquide.

-Il est conseilé de maintainir l'embout à environ 25/30 cm de la surface à peindre et peindre droit et parallelle pour éviter des flâques. Voir schéma 7.

-Une fois que vous avez peint ou pulverisé toute la surface souhaié, placez l'interrupteur en position 0 (étéint) et débranchez-le du réseau électrique.

-Si vous souhaitez pulveriser à nouveau une seconde couche pardessus la première, consultez les temps de séchage avec le fabricant.

-Quand vous remplissez le réservoir assurez-vous que l'appareil est débranché du réseau électrique.

F-35

• Débrancher l'appareil du réseau quand vous ne l'utilise pas et avant d'effectuer toute opération de nettoyage de l'appareil.

-Laissez refroidir l'appareil avant de proceder à sa propreté.

-N'utilise pas de détergents abrasifs ni de produits qui peuvent endommager l'appareil.

-Dés quevous terminez de peindre, débranchez l'appareil du réseau électrique et videz le réservoir de peinture.

-Videz le contenu qui peut être resté dans le réservoir, pour ceci tirez sur le déclenceur en tournant dans le sens des aiguilles d'une montre, et acceder au réservoir.

-Utilisez un chiffon humide pour nettoyer l'appareil.

-Nettoyez tous les accessoires avec de l'eau chaude savonneuse, puis faites-le séchez avec un chiffon.

-NE SUBMERGEZ JAMAIS L'APPAREIL DANS L'EAU OU DANS UN AUTRE LIQUIDE.

CHARACTERISTIQUES TECHNIQUES

230-240V\~50Hz600W

N_0· 30000rpm

Hole = 01.8mm

Flux = 380ml min

IP = 20

Classe isolement : Il

Pression acoustique: 75.1 db (a)

Niveau vibratoire: 2.2m s2 CE

Cet apparéil est conforme à la Directive 2006/95/EC de Baisse Tension, au Directive 2004/108/EC de Compatibility Électromagnétique et au Directive 2006/42/EC de Machines.

36-F F-37

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Votre produit a ete concu et fabrique avec des materiaux et des composants haute gamme lesquels pourront etre recycles et reutilisés.

Le pictogramme "poubelle roulante barrée" à côte d'un produit peut dire que le produit est sous la Directive Européenne 2002/96/CE.

Renseignez-vous sur le système de recyclage local séparé pour les produits électriques etlectroniques.

Respectez les normes locales et ne jetez pas les produits

déjà utilisés dans la poubelle normale de votre foyer. Protegeons l'environnement en recyclant correctement vos produits usages, ainsi nous éviterons des conséquences négatives pour l'environnement et la santé desgens.

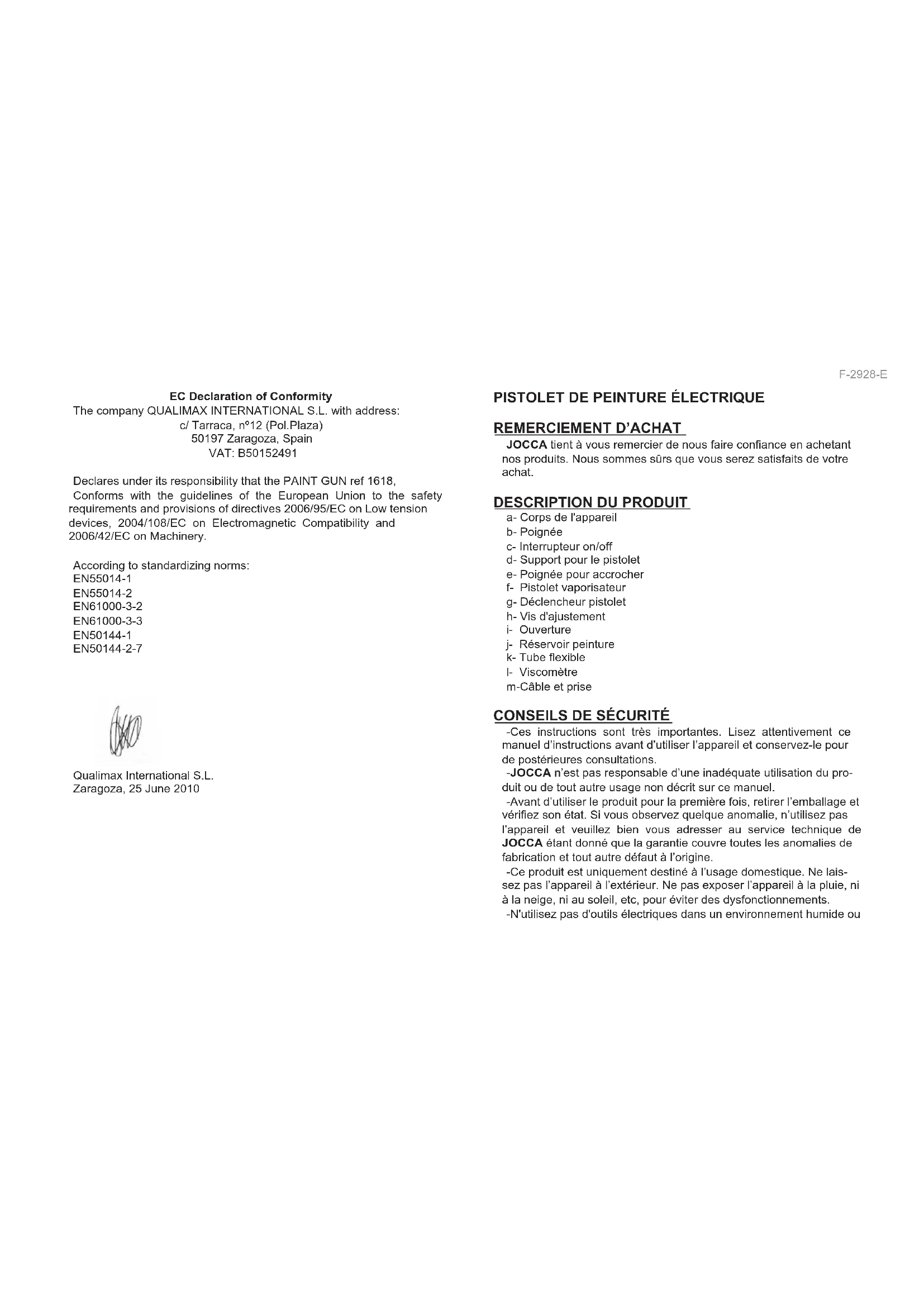

CE Déclaration de conformité

La compagne QUALIMAX INTERNATIONAL S.L domiciliee:

c/Tarraca, n°12 (Pol.Plaza)

50197 Saragosse, Spain

CIF.:B50152491

Déclare sous sa responsabilité totale, que le PISTOLET de PEINTU-RE ref 1618,

Est conforme aux directives de l'Union Européenne de la Directive 2006/95/EC de Baisse Tension, au Directive 2004/108/EC de

Compatibilité Électromagnetique et au Directive 2006/42/EC de Machines.

Selon les normes harmonisées:

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

EN50144-1

EN50144-2-7

Qualimax International S.L.

Saragosse 25 juin 2010
