MODE D'EMPLOI WFNA9012 HISENSE

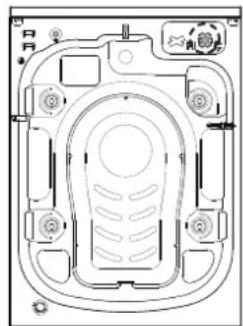

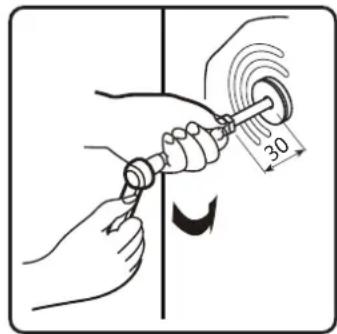

Emballages contenant de petits éléments Consignes d’utilisation, notice d’utilisation, carte de garantie (selon modèle) 4 capuchons en plastique Clé Tuyau d’alimentation (à l’intérieur de la machine ou déjà installé) Tuyau d’alimentation en eau froide Tuyau d’alimentation en eau chaude (si disponible, selon modèles) Tuyau en U (à l’intérieur de la machine ou déjà installé) Couvercle inférieur (selon modèle)Important: les boulons de transport, s’ils ne sont pas retirés, peuvent endommager l’appareil. Dévissez tous les boulons de transport (opération nécessitant environ 30mm) avec une clé à utiliser dans le sens indiqué sur les illustrations ci-dessous (ne les dévissez pas complètement). Poussez deux boulons vers l’intérieur en position horizontale et desserrez-les. Ramenez les boulons vers vous, avec les éléments en plastique et en caoutchouc. Pour garantir votre sécurité et réduire les bruits, vous devriez installer le couvercle de protection destiné à protéger les boulons, fourni avec l’appareil (voir l’Annexe accompagnant l’unité). Installez le boulon dans la fente et appuyez dessus dans la direction indiquée sur l’illustration, jusqu’à entendre un « clic ».

AVANT D’UTILISER LE LAVE-LINGE, MERCI DE RETIRER LES BOULONS DE TRANSPORT ! Important : conservez les boulons et la clé, dans le cas où vous devriez procéder à l’inverse pour réinstaller les boulons et transporter l’unité.L’appareil doit être installé sur une surface solide et plane (si nécessaire, utilisez un niveau). Si l’appareil doit être installé sur un sol en bois, répartissez bien le poids en plaçant une planche en contreplaqué de 60 x 60 cm d’au moins 3 cm d’épaisseur et sécurisez le tout au sol. Si le sol n’est pas lisse, ajustez les 4 pieds selon les besoins; n’insérez pas de bouts de bois, etc. sous les pieds.

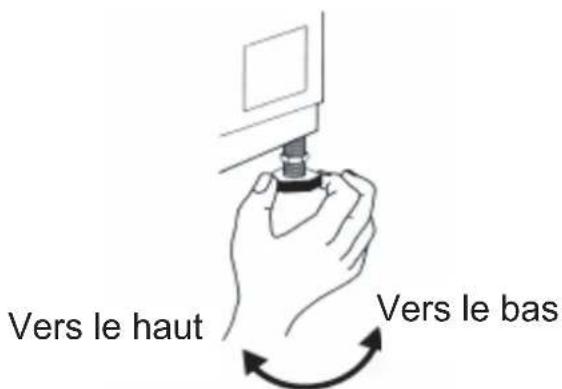

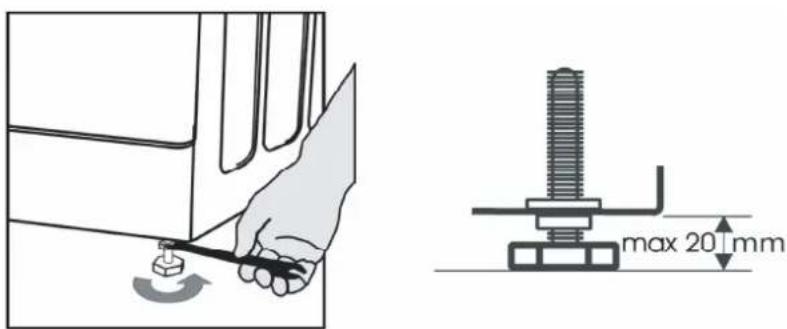

Desserrez le contre-écrou en le faisant pivoter dans le sens horaire (voir sens des flèches) au moyen de la clé. Soulevez la machine légèrement et ajustez la hauteur du pied en le faisant tourner. Vers le haut Vers le bas Important : serrez bien le contre-écrou en le faisant pivoter dans le sens antihoraire.Si le flexible d’alimentation en eau n’est pas déjà installé, vous devez le visser à l’appareil. L’embout à marquage bleu est destiné à l’eau froide. En fonction du modèle, le flexible à marquage rouge (pour l’eau chaude) peut également être raccordé, pour les modèles équipés de deux prises.

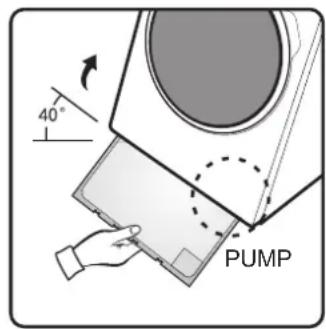

Installer le couvercle inférieur Pour réaliser un fonctionnement plus silencieux, un couvercle inférieur est fourni avec l'appareil (seulement pour quelques-uns des machines à laver Hisense). Après l'installation du couvercle au fond de la machine à laver, le niveau de bruit sera largement réduit. Veuillez demander des conseils de spécialistes avant l'installation du couvercle, cependant, la machine peut être utilisée sans le couvercle inférieur. Inclinez la machine à laver de 30 °-40 °, lors de l'installation du couvercle inférieur, veuillez faire face à côté avec de haute isolation acoustique et fixer «pompe» au coin de la couverture à la position de la pompe dans la machine à laver. Collez la laine acoustique sur le côté de la plaque inférieure de couverture avec la lettre de "POMPE". PUMP PUMP RACCORDEMENT DU FLEXIBLE D’ALIMENTATION EN EAU Chaud (selon modèles)Froid Vissez manuellement le flexible sur le robinet，en resserrant l’écrou. Attention : Ne pliez pas le flexible ! L’appareil ne doit pas être connecté au robinet mélangeur d’un chauffe-eau hors pression. Vérifiez la solidité des connexions en ouvrant totalement le robinet. Si le flexible est trop court, remplacez-le par un autre flexible de longueur adaptée et résistant à la pression (de type 1000 kPa min, certifié EN 50084). Vérifiez régulièrement le flexible afin de vous assurer qu’il n’est pas endommagé no fissuré et remplacez-le si besoin. Le lave-linge peut être raccordé avec une soupape anti-retour.Soupape d’admission rouge Soupape d’admission bleueEau froide Élément en YIllus.2Eau chaudeSoupape d’admission rouge Soupape d’admission bleueEau froide

CONSIGNES DE REMPLISSAGE

Pour les modèles à double prises

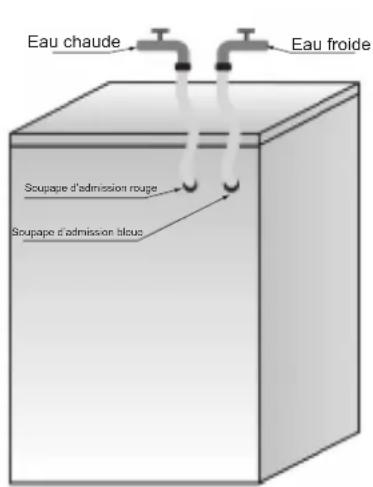

1. Fixez le flexible à marquage rouge sur le robinet d’eau chaude et sur la soupape

d’admission, en veillant bien à ce que le filtre rouge se trouve à l’arrière de la machine.

2. Fixer l’autre flexible au robinet d’eau froide et à la soupape d’admission, en veillant

à ce que le filtre bleu se trouve à l’arrière de la machine. Vérifiez : a) Que les connexions tiennent bien en place. b) Que vous n’avez pas inversé les positions (par exemple: flexible pour eau froide sur robinet d’eau chaude et vice versa). Si vous ne voulez raccorder que le tuyau d’eau froide, suivez les consignes suivantes (Illus. 2):

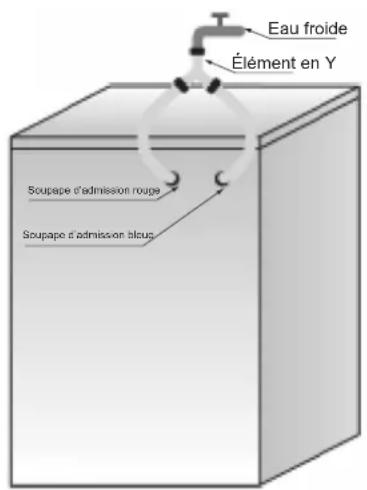

Vous avez besoin d’un connecteur en Y. Cet outil peut être acheté dans un magasin de bricolage/d’outillage classique.

2. Fixez le connecteur en Y au robinet d’eau froide.

3. Connectez les deux soupapes d’admission présentes à l’arrière de la machine au

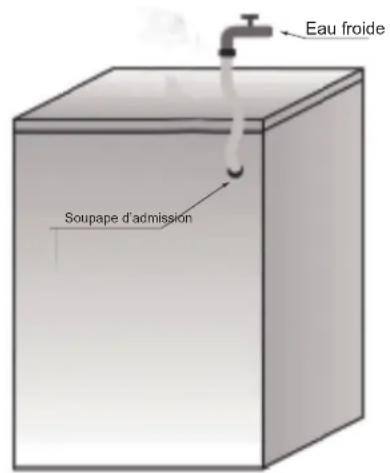

connecteur en Y au moyen des flexibles fournis. Si vous souhaitez raccorder un tuyau d’alimentation en eau chaude et un tuyau d’alimentation en eau froide (Illus.1): Pour les modèles à prise unique Fixez le tuyau d’admission au robinet d’eau froide et à la soupape d’admission à l’arrière de la machine comme sur l‘Illus. 3 Soupape d’admissionEau froideIllus.1 Illus.3 Vérifiez : Que tous les raccordements tiennent bien. Ne laissez pas les enfants utiliser, jouer, se tenir à proximité/à l’intérieur de votre machine à laver. Notez que pendant les cycles de lavage, la température en surface de la porte à hublot peut augmenter. Lorsque des enfants sont présents à côté de la machine et que celle-ci fonctionne, soyez particulièrement vigilant.13

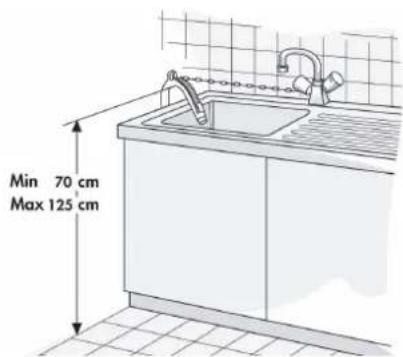

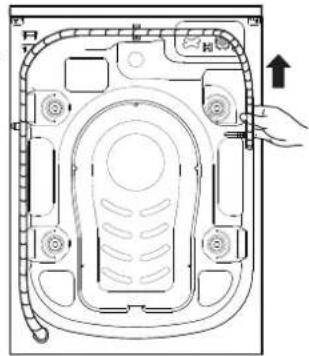

Dans le cas où flexible d’évacuation est installé de la façon suivante : Décrochez-le du clip supérieur droit (voir flèche) Connectez le flexible d’évacuation au siphon ou suspendez-le dans le coin d’un évier en forme de "U". Installez le tuyau en “U” à l’extrémité du flexible d’évacuation, s’il n’est pas déjà installé. Vérifiez que le flexible d’évacuation n’est pas courbé. Sécurisez le flexible de façon à ce qu’il ne puisse pas tomber. Après la phase de lavage, la machine évacue l’eau chaude usagée. Les petites bassines ne sont pas adaptées. Pour une rallonge, utilisez un flexible du même type et sécurisez les connexions au moyen de clips. Longueur globale du flexible d’évacuation: 2,50 m. Remarques : CONNEXIONS ÉLECTRIQUES Utilisez uniquement de prise de connexion à la terre. N’utilisez pas de multiprises ni de rallonges. L’alimentation électrique doit être adaptée à la tension électrique de la machine, égale à 10 A. Le câble d’alimentation ne doit être remplacé que par un électricien qualifié, afin de s’assurer que toutes les normes électriques soient convenablement observées.X08080269A
