VW549ZT - Lave-vaisselle ETNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Capacité	14 couverts
Classe énergétique	A++
Consommation d'eau	9.5 litres par cycle
Consommation d'énergie	0.92 kWh par cycle
Niveaux de bruit	44 dB
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Options de lavage	Départ différé, demi-charge
Dimensions (L x P x H)	60 x 60 x 85 cm
Panneau de contrôle	Écran LED avec boutons tactiles
Filtre	Filtre à mailles, facile à nettoyer
Sécurité	Système anti-fuite, verrouillage de porte
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - VW549ZT ETNA

Pourquoi mon lave-vaisselle ETNA VW549ZT ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de vidange avec mon lave-vaisselle ?

Vérifiez le filtre et le tuyau de vidange pour vous assurer qu'ils ne sont pas obstrués. Nettoyez le filtre et assurez-vous que le tuyau est correctement installé.

Le lave-vaisselle laisse des résidus sur la vaisselle, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et utilisez un détergent de bonne qualité. Vérifiez également les bras gicleurs pour vous assurer qu'ils ne sont pas bloqués.

Mon lave-vaisselle fait un bruit étrange, que signifie cela ?

Des bruits inhabituels peuvent indiquer un objet coincé dans les bras gicleurs ou une pièce défectueuse. Inspectez les bras et vérifiez s'il y a des objets étrangers.

Comment puis-je réinitialiser mon lave-vaisselle ETNA VW549ZT ?

Pour réinitialiser, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes électroniques.

Pourquoi y a-t-il de l'eau au fond du lave-vaisselle après un cycle ?

Cela peut être dû à un problème de drainage. Vérifiez le filtre, le tuyau de vidange et assurez-vous que le siphon est dégagé.

Quelle est la température de lavage recommandée pour les plats délicats ?

Pour les plats délicats, il est recommandé d'utiliser le programme à basse température, généralement autour de 40-50°C.

Mon lave-vaisselle ne s'arrête pas après un cycle, que faire ?

Cela peut être dû à un problème avec le capteur de niveau d'eau. Essayez de réinitialiser l'appareil. Si le problème persiste, contactez le service après-vente.

Comment entretenir correctement mon lave-vaisselle ETNA VW549ZT ?

Nettoyez régulièrement le filtre, vérifiez les bras gicleurs et utilisez un produit de nettoyage de lave-vaisselle tous les quelques mois pour éviter l'accumulation de calcaire.

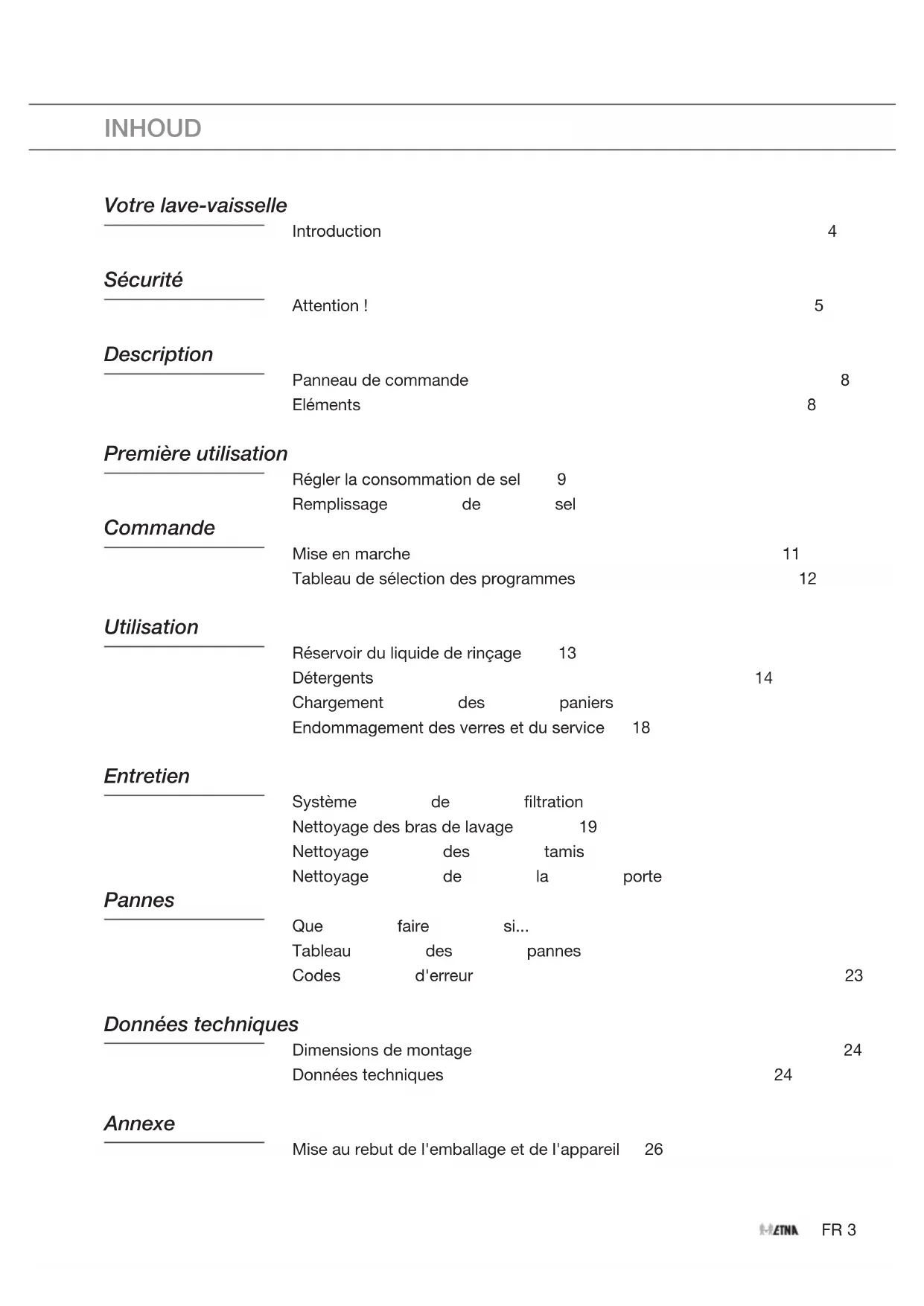

MODE D'EMPLOI VW549ZT ETNA

Votre lave-vaisselle

	Introduction				4
Sécurité	Attention !				5
Description	Panneau de commande				8
	Eléments				8
Première utilisation
Commande	Régler la consommation de sel	9
	Remplissage	de	sel
	Mise en marche			11
	Tableau de sélection des programmes			12
Utilisation
Entretien	Réservoir du liquide de rinçage	13
	Détergents			14
	Chargement	des	paniers
	Endommagement des verres et du service	18
	Système	de	filtration
	Nettoyage des bras de lavage		19
	Nettoyage	des	tamis
	Nettoyage	de	la	porte
Pannes	Que	faire	si...
	Tableau	des	pannes
	Codes	d'erreur			23
Données techniques

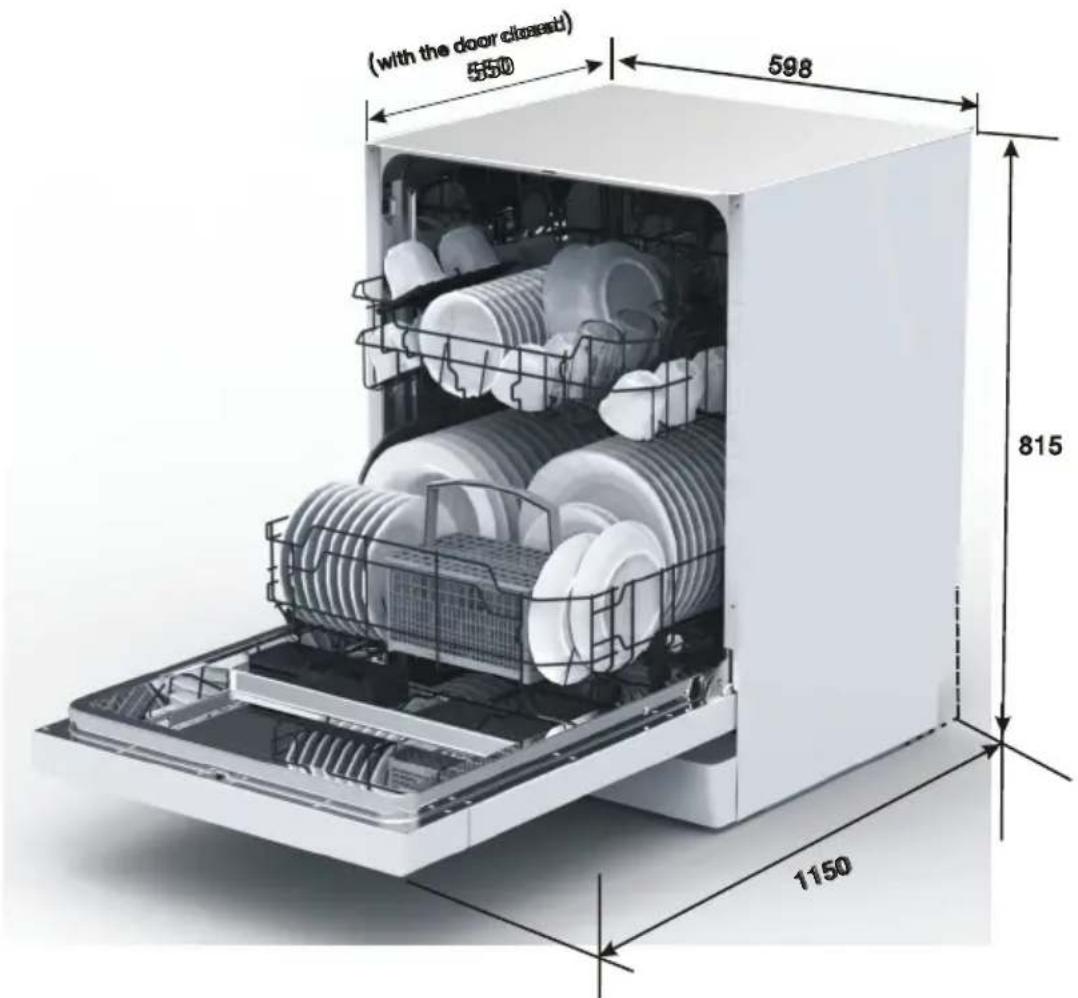

Annexe	Dimensions de montage				24
	Données techniques			24
	Mise au rebut de l'emballage et de l'appareil	26

Introduction

Vouaveschoisiunlave-vaisseleEtna.

Une souplesse d'emploi optimale et une commande simple etait prioritaires lors du développement de ce produit.

Ce manuel décrit comment utiliser le lave-vaisselle de façon optimale. Vous y trouverez des informations sur les commandes ainsi que des informations de base sur le fonctionnement de l'appareil. Vous y trouverez également des conseils d'entretien.

Les consignes de sécurité qui sont importantes lors de l'installation sont reprises dans la notice d'installation, qui est destinée à l'installateur.

Veuillez lore ce manuel avant d'utiliser l'appareil. Conservez soigneusement ce manuel afin qu'un autre utilisateur eventuel puisse aussi en profiter.

Attention!

Faites raccorder l'appareil par un installeragree (voir la « Notice d'installation »). Ne raccordez pas l'applieil au reseau avant que I'installation soit entierement terminée.

• Raccordez l'appareil conformément aux prescriptions d'installation en viqueur localement.

• Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans ainsi que par des personnes ayant un handicap physique, sensoriel, mental ou moteur, et par des personnes inexplériementées, à condition qu'une personne responsable de leur sécurité les surveille, ou après avoir reçu les instructions nécessaires et compris les dangers. Ne laisseriez pas des enfants jouer avec l' apparéil. Ne laisseriez pas des enfants nettoyer ou s'occuper de l'entretien de l' apparéil sans surveillance.

• Cet apparéil a été consq pour un usage domestique et analogue, tel que:

cuisines réservées au personnel dans les magasins, bureaux et autres environnementés de travail;
par les clients dans des hotels, motel et autres environnements de type résidentiel;
habitations rucales;

• Si le cable de raccordement est endommagé, il peut uniquement être remplace par le fabricant, son organisation de services ou d'autres personnes qualifiées, afin d'éviter toute situation dangereuse.

• Cet apparéil doit être mis à la terre! La mise à la terre réduit le risque de chocolélectrique en cas de panne et de dérangement.

• Cet apparéil est équiné d'un cordon mis à la terre et d'une prise. Ne branchez l' apparéil que dans une prise mise à la terre qui est montée selon les prescriptions en vigueur localement!

• Un raccordement incorrect du cordon peut entrainer une situation mortelle. En cas de doute, veuilles contacter un électricien qualifié ou un collaborateur du service après.

• N'apportez pas de modifications à la prise. Si la fiche n'est pas adaptée à la prise, faites-la adapter par un électricien qualifié.
• Evitez toute utilisation impropre de la porte et des paniers du lave-vaisselle. Ne vous asseyez pas sur l'appareil et ne montez pas dessus.
• Ne lavez pas de vaisselle en plastique inadaptée dans l'appareil, sauf si elle est dotée d'une marque qui indique qu'elle est résistance au lave-vaisselle. Pour toute la vaisselle qui n'est pas dotée d'une telle marque, veuillez suivre les indications du producteur.
  Utilisez uniquement des détergents, des liquides de rincege et du sel qui sont destinés à une utilisation dans les lave-vaisselle. N'utilisez jamais de détergents professionnels ou destinés à l'horeca. N'utilisez jamais de détergent ordinaire ou de lessives pour le textile.
• Gardez les produits hors de portée des enfants.

Attention!

• Gardez le détergent et le liquide de rinceage hors de portée des enfants. Tenez les enfants éloignés du lavevaisselle ouvert. Il peut encore y avoir un peu de liquide de rinceage dans l'appareil. En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage.
• Gardez la porte fermée. Vous pourriez trabucher sur la porte ouverte.
• Ne tordez pas à l'extreme les tuyaux d'arrivée et d'écoulement ni le cordon de raccordement lors de l'installation. Veillez à ce qu'ils ne soient pas coincés.
• L'appareil n'est pas conscience pour une utilisation par de jeunes enfants.
• Les détergents sont très alcalins. Ils sont particulièrement dangereux en cas d'absorption.

En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage.

• Evitez tout contact avec la peau et les yeux. Gardez les enfants éloignés lorsque la porte du lave-vaiselle est ouverte.
• Vérifiez que tous les éléments amovibles du lave-vaisse soient correctement placés. N'ouvre pas la portependant le déroulement du programme.
• Ne placez pas d'objets lourds sur la porte ouverte. Ne montez pas sur celle-ci. L'objet pourrait basculer et causer des dégats à l'objet.
• Lorsque vous chargez les paniers, placez les objets tranchants de façon à ce qu'ils ne puissant pas endommager le caoutchouc de la porte.
• Procedez à la mise au rebut des matériaux d'emballage de façon appropriée et conformément aux dispositions réglementaires.
  Utilisez le lave-vaisselle exclusivement aux fins pour lesquelles il a ete concu. Utilisez I'appareil uniquement dans un local a I'abri du gel !
• Otez la porte du lave-vaisselle ou mettez la serrure hors service lors de la mise au rebut de l'appareil.
• Ne laissez pas les enfants jouer avec l'appareil.
• Contrôlez si le compartmenté à détergent est vide à l'issue du programme de lavage.
• Remplissez les réservoirs de sel et de liquide de rincege avant la première utilisation et lorsque les voyageants sont allumés. Reglez d'abord la consommation de sel.
• En cas de réparation ou de nettoyage, l'approil doit être débranché. Débranchez la prise ou mettez l'interrupteur du placard à compteurs sur zéro.

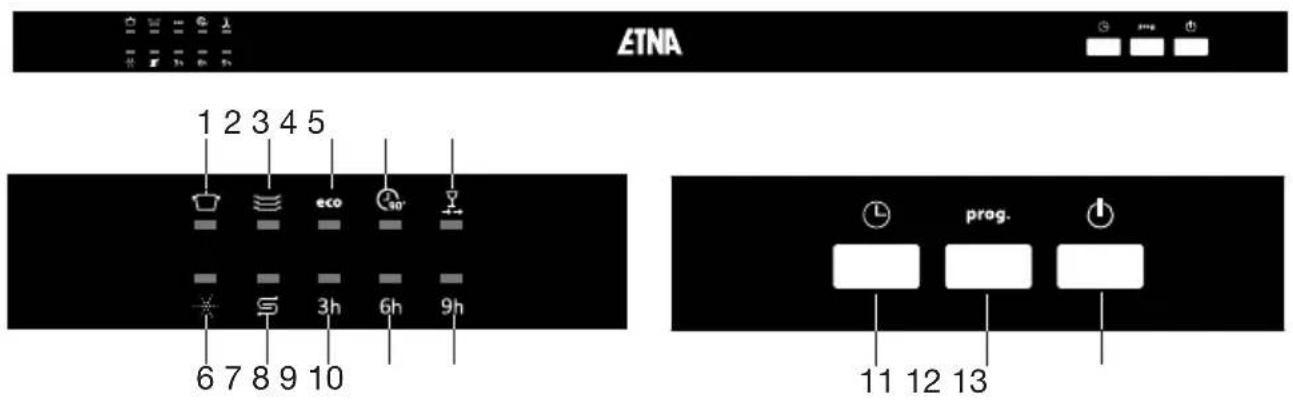

Panneau de commande

1. Voyant Intensif programme
2. Voyant Normal programme
3. Voyant Economique programme
4. Voyant 90 minutes programme
5. Voyant Rapide programme
6. Voyant recharge liquide de rincage
7. Voyant recharge de sel (anticalcaire)
8. Voyant départ différé (3 heures)
9. Voyant départ différé (6 heures)
10. Voyant départ différé (9 heures)
11. Touche départ différé
12. Touche de programme
13. Touche marche/arrêt

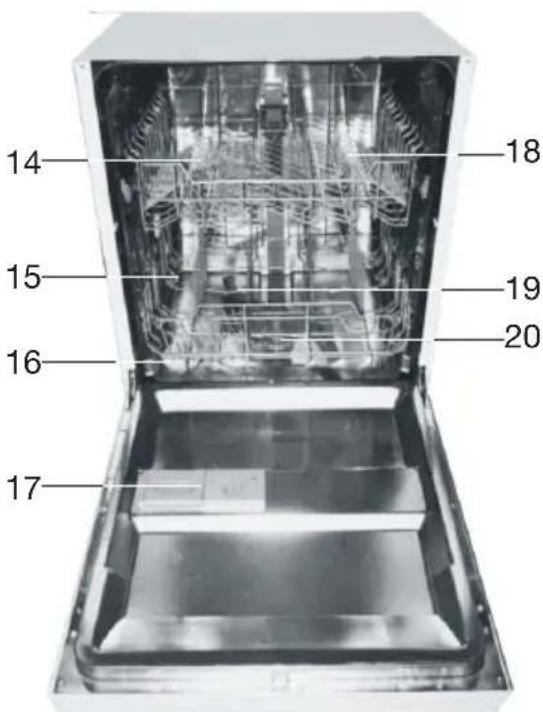

Eléments

1. Panier supérieur
2. Panier inférieur
3. L'adoucisseur d'eau
4. Compartiment à dédTenger
5. Panier pour les tasses
6. Bras de lavage
7. Tamis

Avant la première utilisation du lave-vaisselle :

• Reglez la durée de l'eau.
• Remplissez le réservoir de sel avec 1 litre d'eau et rajoutez ensuite 1,5kg de sel regénérant pour lave-vaisselle.
• Ajoutez du liquide de rinçage.
• Ajoutez du produit lave-vaisse.

Régler la consommation de sel

1. Ouvrez la porte et mettez l'appareil en marche.
2. Appuyez minimum 5 secondes sur la touche de selection de programme (dans les 60 secondes qui seront la mise en marche de l'appareil). Les temoins de détartrage et de produit de rincege sont allumés en continu.
3. Appuyez sur la touche de sélection de programme pour sélection le réglage ajustat (H1->H2->H3->H4->H5->H6 / consulter 'Le schéma de l'adoucisseur d'eau').
4. Enforcez la touche marche/arret.

Le schéma de l'adoucisseur d'eau

Adaptez la consommation de Sel suivant le schema ci-dessous :

L'adoucisseur d'eau
degrés Clarke °dH	mmol/l réglagevoyantprogramme		allumera	consommationde sel(gramme/cycle)
0 - 6 0 - 5 0	- 0,94 H1 Rapide 0
7 - 14 6 - 11	1,0 - 2,0 H2 90 minutes		9
15 - 21	12 - 17	2,1 - 3,0	H3	90 min. + rapide	12
22 - 28	18 - 22	3,1 - 4,0	H4	Économique	20
29 - 42	23 - 34	4,1 - 6,0	H5	Économique + rapide	30
43 - 69	35 - 55	6,1 - 9,8	H6	Économique + 90 min.	60

Réglage usine: H4 (EN 50242)

Informerz-vous auprès du service des eaux de la durete de l'eau du robinet.

Remplissage de sel

Cette machine est equipée d'un anticalcaire. A cet effet, replisssez le lave-vaisselle de sel.

1. Avec avoir oto le panier inférieur, devissez le bouchon du réservoir.

2. Avant de replir le réservoir pour la première fois, versez-y un litre d'eau.

3. Placez l'entonnoir dans l'ouverture du réservoir. Versez-y environ 1 kg de sel. Il est normal qu'un peu d'eau s'écoule de l'ouverture pendant cette opération. Attention! Otez le sel renversé et faites toujours tourner immidiatement un programme complet afin d'éviter tout dommage du fond.

4. Revissez soigneusement le bouchon.

Attention! Remplissez toujours le réservoir de sel et reglez la durée de l'eau avant demettre en service le lave-vaisselle. Remplissez le réservoir de sel quand le voyant del'anticalcaire s'allume. Il peut arriver que le voyageant reste allumé un certain temps bienque le réservoir de sel soit rempli. Il s'eteint lorsque sel s'est suffisamment dissous dans I'eau.

Mise en marche

1. Ouvrez la porte du lave-vaisselle.
2. Ajoutez du produit lave-vaisselle et du liquide de rinceage (voir rubrique « produit lave-vaisselle » et « liquide de rinceage »). Vérifiez la quantité de sel régénérant dans le réservoir à sel (voir rubrique « remplissage du sel »).
3. Appuyez sur la touche « marche-arrêt » pourmettre en marche l'appareil. Levoyant s'allume lorsquel'appareil est en marche.
4. Sélectionnez le programme souhaité (voir « tableau de sélection des programmes »). Appuyez à plusieurs reprises sur la touche de programme pour sélectionner le programme souhaité. Levoyant y'afféré s'allume.
5. Fermez la porte du lave-vaisselle. Le lave-vaisselle lance automatiquement le programme sélectionné.

Départ différé

• Si vous voulez que le lave-vaisselle se mette en marche plus tard, vous pouvez utiliser la touche « départ différé. Choisissez entre un départ différé de 3, 6 ou 9 heures en appuyant plusieurs fois sur la touche. Le temps de départ différé est affché

Arrête ou adapter un programme de lavage

• Ouvrez la porte. Gardez la touche de programme enfoncée pendant plus de trois secondes.
  Vous pouvez de nouveau selectionner le programme souhaité. Puis fermez la porte.

Attention! Un programme qui a déjà démarré peut uniquement être modifié dans sa phase initiale. ÀpRES un certain temps, le détergent est déjà réparti sur la vaisselle ou la machine a déjà pompé toute l'eau de vaisselle. Le cas échéant, vous nevez de nouveau replir le compartment à détergent (voir le chapitre Compartiment à détergent).

A l'issue du programme de lavage

• A la fin du programme de lavage, un signal sonore retentit pendant huit secondes. Eteignez l'appareil au moyen de la touche marche/arrêt.

Ouvrez la porte du lave-vaiselle. Attendez quelques minutes avant de vider le lave-vaiselle. A la fin du programme, la vaiselle et les couverts sont encore très chauds. Il y a un risque que la vaisse se brise à cause de la chaleur. En outre, le fait de laisser la vaisse quelques minutes dans l'appareil favorise le séchage.

Protection contre les surintensités

• Notre lave-vaisselle est équipé d'une protection contre un excès d'eau dans l'appareil. Cette protection ferme la soupape d'admission et veille à ce que le lave-vaisselle pompe le surplus. S'il y a de l'eau dans la machine, (parce qu'on y avait laissé trop d'eau ou suite à une fuite), il faut d'abord l'enlever avant de remettre le lave-vaisselle en marche.

Avertissement! Il est dangereux d'ouvir entierement la porte pendant le programme de lavage. Vous risquez d'enterre en contact avec de l'eau bouillante qui gicle de la machine.

Tableau de selection des programmes

Programme	Déroulementprogramme DéroutementProgramme	Détergentpré-/principal	Durée(min.)	Energie(KWh)	Eau(L)
Intensif	Vaiselle très sale, comme des plats des casseroles, des poées, des assiettes assiettes avec résidus alimentaires desschéés.	Pré-rincage (50 °CLavage principal (60 °CRincageRincageRincage (65 °CSéchage	5/25 gr. 160 1,5 18,5
Normal	Vaiselle sale normale, comme des plats, des assiettes, des verres, des casseroles peu sales.	Pré-rincage (45 °CLavage principal (55 °CRincageRincage (65 °CSéchage	5/25 gr. 180 1,25 15
Économique(EN 50242ECO)	Vaiselle peu sale, comme des assiettes, des verres, des récipients et des casseroles peu sales.	Pré-rincageLavage principal (45 °CRincage (65 °CSéchage	5/25 gr. 185 1,02 1'
90 minutes	Vaiselle quotidienne en 90 minutes. Pour la vaiselle quotidienne comme assiettes et casseroles peu sales ou normales.	Lavage principal (65 °CRincageRincage (65 °CSéchage	30 gr. 90 1,35 12,5
Rapide	Vaiselle peu sale, comme des verres, du cristal et de la porcelainaine fragile. Pas de peu sales.	Lavage principal (45 °CRincageRincage (55 °CS	20 gr. 40 0,75 11,5

*EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 12 couverts
• Position du panier supérieur : roulettes sur les rails de guidage
• Position de lavage: 6
  PI:0,49w;Po:0,45w

Réservoir du liquide de rinçage

Le liquide de rinceage est ajouté lors du dernier rinceage. Le liquide de rinceage évite les traces de gouttes sur la vaisselle propre. Il assure en outre un séchage plus rapide de la vaisselle, car l'eau glisse plus facilement.

Le lave-vaisselle a ete conu pour l'utilisation d'un produit de rince ligide. Le reservoir de liquide de rince se tueve a l'intérieur de la porte, a cotedu compartiment a detergent.

Attention : replissez le réservoir de liquide de rinceage lorsque levoyant du liquide de rinceage s'allume. Le réservoir a une capacité d'environ 100 ml. Ne replissez pas trop le réservoir du liquide de rinceage. Faute de quoi le liquide de rinceage va deborder. Il faut essuyer le liquide de rinceage renversé. Sinon, une fuite pourrait se produit suite à une formation extrême de mousse.

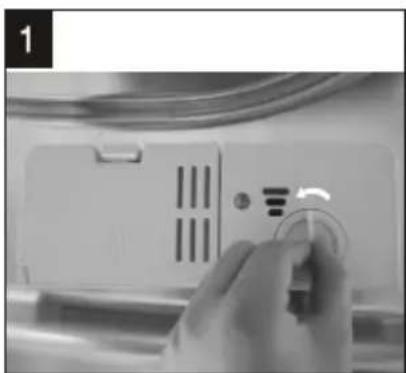

1. Devissez le bouchon du réservoir de liquide de rinceage (à gauche, vers la flèche « ouvert »).

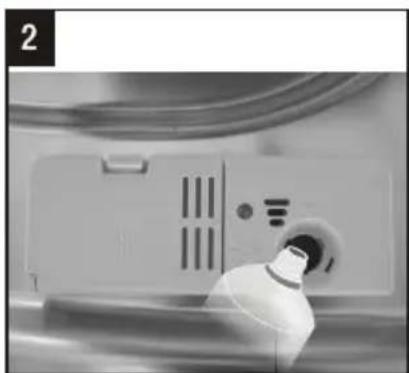

2. Versez le liquide de rincege dans le réservoir. Faites attention à ne pas verser trop de liquide. Le réservoir a une capacité d'environ 100 ml.

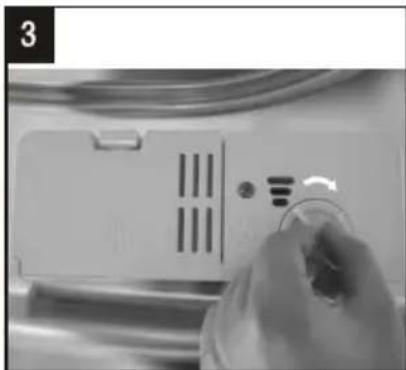

3. Remettez le bouchon. Vérifiez qu'il soit aligné sur la flèche « ouvert » et tournez-le vers la flèche « fermé »

Régler la quantité de liquide de rinceage

Une quantité déterminée de liquide de rinceage est ajoutée au dernier rinceage. Tout comme pour le détergent, la quantité de liquide de rinceage dépend de la durée de l'eau dans votre région. Un excès de liquide de rinceage peut occasionner des traces sur la vaisse.

Le réservoir de liquide de rincege a 6 positions. Reglez en premier lieu le réservoir sur la position 2. Si des taches continuents d'apparaitre sur la vaisselle, et si la vaisselle ne s'est pas bien augmentez la quantite de liquide de rincege en tournant le bouton du réservoir sur la position 3. Si cela n'entraîne aucune amélioration, reglez le bouton sur une position supérieure. Repétez cette opération jusqu'à ce que la vaisselle sorte s'est et sans traces de la machine.

Detergents

Les substances chimiques dans les détergents suppliment les impuretés, les décomposent et veillent à ce qu'elles soient évacuées du lave-vaisselle. La plupart des détergents disponibles en magasin sont adaptés.

Avertissement!

Les détergents sont des produits corrosifs. Gardez-les par conséquent hors de portée des enfants. En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage.

Detergent concentré

Sur la base de leur composition chimique, on désigne 2 types de détergent concentré :

• Les détagents alcalins conventionnels avec des ingrédents corrosifs.
• Les détergents concentrés peu alcalins aux enzymes naturelles.

L'utilisation de dédTangent concentré en combinaison avec des programmes de lavage « normaux » occasionne moins de pollution et profite à votre vaiselle : ces programmes de lavage sont spécialement adaptés aux caractéristiques de decomposition des impuretés des enzymes dans le dédTangent concentré. De cette façon, les programmes de lavage « normaux » avec un dédTangent concentré fournissant les mêmes résultats qu'un programme de lavage intensif.

Pastilles pour lave-vaisselle

Les pastilles des différents fabricants ne se dissolvent pas toutes au même rythme. De ce fait, certains types de pastilles ne se dissolvent pas complètement pendant les programmes de lavage courts, de sorte que leur action nettoyante est réduite. Utilisez par conséquent essentiellement des pastilles en combinaison avec des programmes longs, de façon à ce qu'elles aient le temps de se dissoudre complètement.

Compartment à détermagent

Remplissez le compartment à détergent avant de lancer un programme de lavage. Vote lavevaisselle utilise moins de détergent et de liquide de rincege que les lave-vaisselle conventionnels. En règle générale, une seule dosette de poudre est nécessaire pour un lavage normal. Utilisez plus de détergent avec une vaisselle plus sale. Remplissez le compartment à détergent juste avant le démarrage du programme. Sinon, le détergent peut devenir humide et ne pas se dissoudre entièrement.

Dans le « Tableau de selection des Programmes », vous trouvez des informations sur la quantité de produit lave-vaisselle nécessaire pour les différents programmes. Il s'agit de moyennes. Un autre dosage peut s'avérer nécessaire en fonction de la durée de l'eau et du degré de saleté de la vaisselle.

Remplir

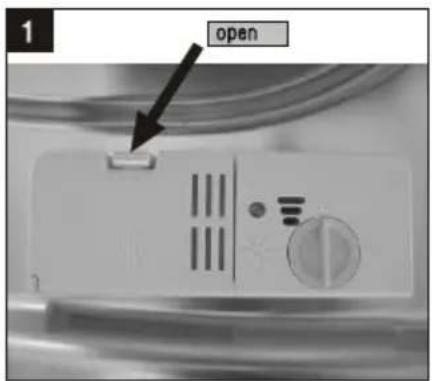

1. Appuyez sur le déverrouillage si le couvercle est fermé. Le couvercle s'ouvre.

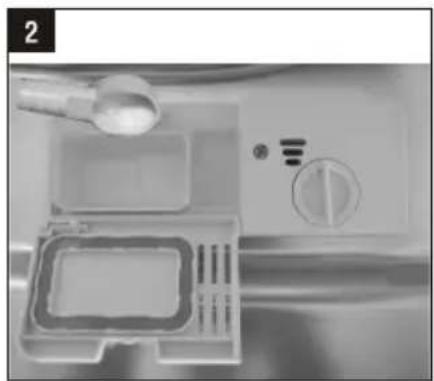

2. Remplissez le compartment à détergent juste avant le démarrage du programme de lavage. N'utilisez qu'un détergent de marque dans le lave-vaisse.

Le marquage dans le compartmente a deterrgent indique le dosage.

• Compartiment à détergent principal (A), « MIN » signifie environ 20 grammes de détergent.
• Compartiemnt à détergent pour le prélavage (B), contient environ 5 grames de détergent.

Utilisez uniquement un dédTangent qui a été spécialement concu pour les lave-vaisselle. Conservez le dédTangent dans un endroit frais et sec. Ne mettez le dédTangent dans le département que si vous faites tourner un programme directement après.

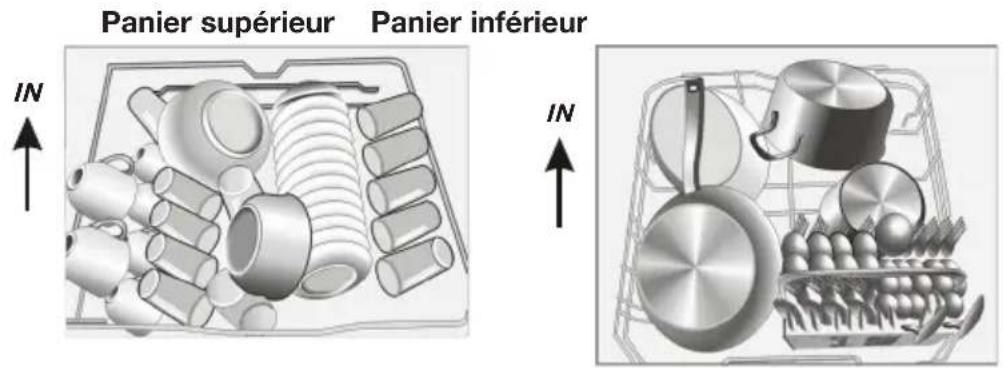

Chargement des paniers

Utilisation du panier supérieur

Le panier supérieur a ete conu pour la vaiselle fragile et tegere comme les verres, les tasses et sous-tasses, les assiettes, les petits recipients et les casseroles peu profondes (et peu sales).
Rangez la vaisselle de façon à ce qu'elle ne puisse pas glisser lors du lavage. Le panier supérieur peut être régle en hauteur en retardant le panier et en plaçant les rails de guidage dans une autre position.

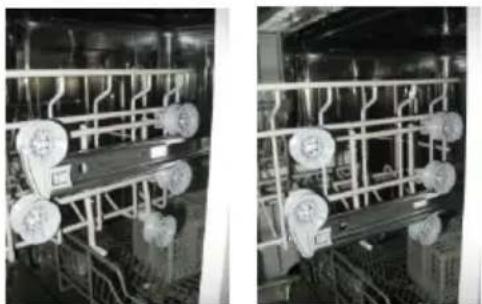

position basse position haute

Utilisation du panier inférieur

Nous vous conseillons de placer les grands objets les plus difficiles à nettoyer dans le panier inférieur : casseroles, poëles, couvercles, plats allant au four et recipients.

Il est préférible de placer les plats allant au four et les couvercles sur les côts du panier. De cette manière, ils ne gennent pas le bras de lavage lorsqu'il tourne.

• Les casseroles, les plats de service, etc. doivent toujours être placés à l'envers dans la panier.
• Les recipients profonds doivent être placés en oblique, avec l'ouverture vers le bas, afin que l'eau puisse s'en écouler.
  Le panier inférieur peut etre adapte de facon a pouvoir y installer plus de casseroles et de poetes, ou des pieces plus grandes.

Vous pouvez rachatier les tiges pour ranger plus facilement poëles et casseroles.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts, les manches tournés vers le bas. Si le panier à couverts est muni de comportements lateraux, les couverts doivent être placés dans les compartments pièce par pièce. Les longs ustensiles de cuisine, comme les touches, doivent être placés horizontally, à l'avant du panier supérieur.

Avertissement !

Veillez à ce qu'aucun objet ne puisse dépasser du fond du panier à couverts. Cela risquerait de bloquer le bras de lavage.

Couverts/service inadaptés au lave-vaiselle

• Les couverts avec un manche en bois, en porcelain ou en nacre
• Les objets en plastique qui ne sont pas résistants à la chaleur
• Les couverts avec des éléments collés qui ne sont pas résistants à la chaleur
• Les couverts ou le service collés
• Les objets en étained ou en cuivre
• Les verres en cristal au plomb
• Les objets en acier qui sont sensibles à l'oxydation
• Les plats en bois
• Les objets en fibres synthétiques

Couverts/service partiellement inadaptes au lave-vaisselle

• Certains types de verres peuvent se ternir après un grand nombre de lavages
  L'argent et I'aluminium peuvent se decolorer après un lavage en lave-vaissele
• Les motifs émailés peuvent se ternir après des lavages féuents

Attention! Ne placez pas d'objets qui sont salis avec de la cendre de cigarette, de la cire, du vernis ou de la peinture dans le lave-vaisselle. Lorsque vous achetez de nouveaux ustensiles de cuisine, vérifie qu'ils soient adaptations au lave-vaisselle.

Ne replissez jamais trop le lave-vaisselle. Il n'y a de la place que pour 12 couverts standard.
Ne mettez pas au lave-vaisselle des ustensiles qui ne sont pas adaptés. C'est important pour debons résultats de lavage et une consommation d'énergie avantageuse.

Ranger les couverts et le service

Avant de ranger la vaisse dans le lave-vaisse, vous devez :

• Oter les résidus alimentaires les plus grossiers.
• Laisser tremper un instant les résidus alimentaires collés et attachés.

En rangeant, vérifiez que :

• Les bras de lavage ne soient pas bloqués par la vaisselle.
• Les objets creux soient places avec l'ouverture orientée vers le bas, afin que l'eau puisse s'en écouler.

Les assiettes et les couverts ne doivent pas se recouvrir

• Les verres ne doivent pas se toucher pour éviter tout dommage.
• Placez les grands objets difficiles à laver dans le panier inférieur.
• Le panier supérieur a ete specialement conqu pour les objets plus legers comme les verres et les tasses a cafe et a the.

Avertissement!

• Les longs couteaux qui sont debouts dans le panier à couverts peuvent provoquer des blessures!
• Placez les couverts longs et/ou tranchants comme les couteaux à viande en position couchée dans le panier supérieur.

Endommagement des verres et du service

Causes possibles :

• Le type de verre ou le processus de fabrication. La composition chimique du détergent.
• La température de l'eau et la durée du programme de lavage.

Solution proposée :

Utilisez des verres et un service en porcelainne dont le fabricant declare qu'ils sont adaptés au lave-vaisse.
- Utilisez un dédTangent plus doux/moins corrosif. Si nécessaire, demandez plus d'informations aux fabricants de déterments.
- Sélectionnez un programme de lavage avec une température plus BASSE.
- Pour éviter tout dommage, retirez les verres et les couverts le plus vite possible du lavevaisselle à la fin du programme.

Système de filtration

En fonction de l'utilisation, les tamis doivent être régulièrement rincés sous l'eau du robinet. Le système de filtration est composé de trois éléments : le grand tamis, le gros tamis et le tamis fin.

1. Grand tamis; Les résidus alimentaires et les impuretés qui arrivent sur ce tamis sont rincés vers le gros tamis par un jet spécial sur le bras de lavage inférieur.
2. Gros tamis; Les résidus plus grands, comme les restes d'os ou les bouts de verre qui pourraient boucher l'écoulement, sont recueillis dans le gros tamis. Pour oter les impuretés du tamis, vous devez pincer légèrement les languettes sur le tamis et le tirer vers le haut.
3. Tamis fin; Ce tamis retient les impuretés et les résidus alimentaires à proximé de la pompe de vidange et veille à ce que ces résidus ne soient pas à nouveau dispersés sur la vaisse l'pendant le programme.

Nettoyage des bras de lavage

Il est indispensable de nettoyer régulièrement les bras de lavage. A la longue, les impuretés bouchent les buses et les coussinets des bras de lavage. Nettoyez les bras de lavage comme suit :

• Maintenez l'écrou du bras giclaur supérieur et faites pivoter le bras giclaur dans le sens des aiguilles d'une montre pour l'enlever. Tirez le bras giclaur inférieur vers le haut et retirez-le.
• Nettoyez les bras de lavage dans une eau savonneuse chaude et nettoyez les buses avec une Brosse douce.
• Rincez soigneusement les bras de lavage et remettez-les en place.

Nettoyage des tamis

Groupe de filtration

Pour un fonctionnement optimal du lave-vaisselle, le groupe de filtration doit être nettoyé dans son intégralité. Le groupe de filtration recueille efficacement les résidus alimentaires présents dans l'eau et veille à ce que l'eau puisse continuer de circuler durant le programme de lavage. Il est par conséquent indiqué d'enlever du groupe de filtration les résidus alimentaires plus grossiers en rincant sous l'eau courante le tamis demi-circulaire et le corps du filtré.

• Retirez le groupe de filtration en le boulevant verticalement. Tous les éléments du groupe de filtration doivent être nettoyés au moins une fois par mois.
• Utilisez une Brosse à vaisselle pour nettoyer le gros tamis et le tamis fin. Remontez le groupe de filtration suivant l'illustration ci-contre et replacez-le dans le lave-vaisselle.

N'utilisez jamais le lave-vaisselle sans le groupe de filtration. Une mise en place incorrecte du groupe de filtration entraine des performances réduites du lave-vaisselle. Il se peut aussi que les couverts et la vaisselle soient endommagés.

Nettoyage de la porte

Nettoyez le bord de la porte ainsi que le caoutchouc d'étanchéité au moyen d'un chiffon humide et doux. Vérifiez que l'eau ne puisse pas pénétrer dans la serrure et les composants électriques. N'utilise pas de produits d'entretien en bomber. N'utilise pas non plus de produits d'entretien agressifs, comme les éponges métalliques. Ces produits d'entretien peuvent notamment endommager le vernis.

Que faire si...

Si l'appareil ne fonctionne pas bien, cela ne signifie pas toujours qu'il est en panne. Essayez d'abord de remedier vous-même au dérangement. Appelez le service après-vente si les conseils ci-dessus n'apportent aucune aide.

Attention

Débranchez l'appareil du secteur avant de procéder à la réparation.
De préférence en retardant la fiche de la prise.

Tableau des pannes

Problème	Causes possibles	Solution
Le lave-vaisselle ne fonctionne pas.	Le fusible est défectueux ou le disjoncteur de fuite de terre est activé.	Remplacez le fusible ou réinitialisez le disjoncteur. Enlevez les autres apparèils qui sont raccordés sur le même groupe.
	L'alimentation en électricité n'est pas branchée.	Assurez-vous que le lave-vaisselle est mis en marche et la porte fermée. Assurez-vous que la fiche soit dans la prise.
	La pression de l'eau est faible.	Contrôlez si le lave-vaisselle est correctement raccordé à la conduite d'eau et si le robinet est ouvert.
La pompe de vidange ne s'arrête pas.	L'eau déborde.	Le système a été élevé de façon à détecter l'eau qui déborde. Le cas échéant, l'appareil arrête la pompe de circulation et met en marche la pompe de vidange.
Bruit.	Certsains bruits sont normaux.	Bruit de la pompe de cyclage/bruits d'entrainment ; ouverture du compartment à détergent.
	Les couverts font du bruit dans la panier à couverts ou un petit objet est tombé du panier.	Veillez à ce que tous les éléments tiennent bien dans le lave-vaisselle.
	Le moteur fait un bruit de vrombissement.	La pompe est bloquée, consultez un installerateur.
Lave-vaisselle sale.	Mauvais détergent.	Utilisez uniquement un détergent jusqu'à specialement pour les lave-vaisselle afin d'éviter toute salissure.
	Filtres bouchés	Ouvrez la porte et nettoyez les filtres. Faites ensuite tourné le programme de pré-rinçage.
	Liquide de rincege renversé.	Essuyez toujours immidiatement le liquide de rincege renversé.
La vaisse n'est pas sèche.	Le réservoir de liquide de rinceage est vide.	Vérifiez que le réservoir de liquide de rinceage soit plein.
La vaisse et les objets plats ne sont pas propres.	Programme incorrect.	Sélectionnez un programme plus puissant.
	Les paniers n'ont pas été chargés correctement.	Vérifiez que le fonctionnement du compartment à détergent et des bras de lavage ne soit pas entravé par de grands plats.
Taches et dépôts sur les verres et la vaisse plate.	Eau extrémement dure. Température basse de l'eau entrente. Le lave-vaisse est surcharge. Les paniers n' ont pas été charges correctement. Detergent tropieux ou humide. Le réservoir de liquide de rinceage est vide. Dosage incorrect du détergent.	Pour 0 ther les taches sur les objets en verre : Enlevez tous les objets en métal du lave-vaisse. Utilisez la quantité de détergent prescrite. Sélectionnez le programme le plus long. Faites tourner le lave-vaisse environ 18 à 22 minutes ; il aura alors atteint son cycle de lavage principal. Ouvrez prudemment la porte et versez 2 tasses de vinaire blanc sur le fond. Fermez la porte et laisserze le lave-vaisse terminer le programme. Si le vinaire n'est pas efficace : Répétez les étapes ci-dessus, mais utilisez une quart de tasse (60 ml) de cristaux d'acide citrique au lieu de vinaire blanc.
Taches laiteuses sur les verres.	Combinaison d'eau douce et d'excess de détergent.	Utilisez moins de détergent et sélectionnez le programme pour le lavage des verres.
Dépôt jaune ou brun à l'intérieur du lave-vaisse.	Des traces de fer dans l'eau peuvent causeur du dépôt dans le lave-vaisse.	Contactez un producteur de produits anticalcaires pour un filtre spécifique.
Dépôt blanc à l'intérieur du lave-vaisse.	Eau dure.	Réglez une consommation de sel plus élevé.
Il reste du détergent dans le compartment à détergent.	Le compartment à détergent est bloqué par la vaisse	Chargez les paniers de façon à ce que la vaisse ne bloque plus le compartment à détergent. Nettoyez le bras de lavage supérieur.
Vapeur.	Lors de l'ouverture de la porte.	C'est possible à la fin du programme.
Taches noires ou grises sur la vaisse.	Des ustensiles de cuisine en aluminium ont frotte contre la vaisse.	L'aluminium peut se décolorer.
Il reste de l'eau sous les tamis.	C'est normal.	Une petite quantité d'eau autour de l'écoulement à l'arrête garde l'étanchéitéSouple.
Le lave-vaisse fuit.	Le réservoir de liquide de rinceage est trop plein ou le liquide de rinceage fuit.	Veillez à ne pas trop replir le réservoir de liquide de rinceage. Le liquide de rinceage renversé peut causeur de la mousse/un débordement. Essuyez le liquide de rinceage qui a fui au moyen d'un chiffon humide.
	Le lave-vaisse n'est pas de niveau.	Mettez le lave-vaisse de niveau.

Codes d'erreur

Problème	Causes possibles	Solution
Voyant Rapide programme est affchéé	Le temps d'arrivée de l'eau est trop long.	Le robinet d'alimentation n'est pas ouvert.
Voyant Économique programme est affchéé	L'appareil est trop plein.	Trop d'amnéée d'eau. Noter le code et avertir le service après-vente.

Si l'appareil se met à déborder ou àprésenter des fuites excessives, fermez le robinet d'alimentation et avertissez le service après-vente. Si tous les voyants clignotent en même temps : éteindre immédiatement le lave-vaisselle, fermer le robinet d'alimentation et avertrir le service après-vente.

Dimensions de montage

Données techniques

Fiche relative à un lave-vaisselle à usage domestique selon la directive UE 1059/2010;

Fabricant Etna

Type/Description VW549ZT

Couverts standard 12

Classe d'efficacité énergétique (1) A+

Consummation energetique annuelle (2) 290 kWh

Classe d'efficacité de lavage

Classe d'efficacité de sechage (4) A

Consommation energetique en

cycle de lavage standard 1,02 kWh

Cycle de lavage standard ECO 45^

Durée du programme en cycle de lavage standard (5) 185 min.

Consommation électrique en mode « Arrêt » 0,45 W

Consommation electrique en mode veille 0,49 W

Consommation annuelle d'eau (3) 3080 L

Niveau sonore 49 dB(A) re 1pW

Montage encastré

Hauteur 81,5 cm

Largeur 59,8 cm

Profondeurs (avec raccordements) 55 cm

Consommationelectrique 1760-2100W

Tension / fréquence nominale 220-240~/50 Hz

Courant nominal 10 A
Pression d'eau (débit) 0,4-10 bar =

0,04-1 Mpa

1. 1A + + + (efficacité la plus haute) à D (efficacité la plus BASSE)
2. sur la base de 280 cycles de lavage standard. La consommation energetique annuelle réelle dépend de la fréquence d'utilisation réelle.
3. sur la base de 280 cycles de lavage standard. La consommation d'eau annuelle réelle dépend de la fréquence d'utilisation réelle.
4. A (efficacité la plus haute) à G (efficacité la plus BASSE)
5. Ce programme convient au lavage de vaisselle normalement sale et constitue le programme le plus efficace en terme de consommation combinée d'eau et d'énergie pou ce type de vaisselle.

Le dispositif est conforme aux normes europeennes et aux directives dans leur version en vigueur au moment de la livraison :

-DBT2004/95/CE
- CEM 204/108/CE
-EUP 2009/125/CE

Remarque: Les valeurs indiquées ci-dessus ont été mesurées conformément aux normes dans les conditions de fonctionnement spécifique. Les résultats peuvent varier fortement en fonction de la quantité et des plats, de la durée de l'eau, de la quantité de détergent, etc.

Le manuel est basé sur les règles et normes de l'Union europeenne.

Mise au rebut

Mise au rebut de l'emballage et de I'appareil

Des matériaux durables ont été utilisés pour la fabrication de cet apparéil. Cet apparéil doit être mis au rebut de façon appropriée à la fin de son cycle de vie.

Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent etre utilisés :

• du carton;
• de la feuille de polyéthylène (PE) ;
• du polystyrene sans CFC (mousse rigide PS).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Pour signaler l'obligation de traitement sélectif des apparils electroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures menagères dites normales. L'appareil doit être porté dans un centre communal spécifique dédié à la collecte sélective des déchets menagers, ou dans un point de vente proposant ce service.

Le traitement distinct d'un apparéil electroménager permet de prévenir la survenue d'eventuels effets négatifs sur l'environnement et la santé, qui sinon apparaître en cas de traitement inapproprié. Il garantit que les matériaux qui compose l' apparéil pourront être récapérés dans le but de réaliser de notables économies d'énergie et de matières premières.

Attention! I'emballage peut etre dangereux pour les enfants.

C E

Déclaration de conformité

Nous déclarons que nos produits satisfont aux Directives, Mesures et Règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
