BEDIENUNGSANLEITUNG VW549ZT ETNA

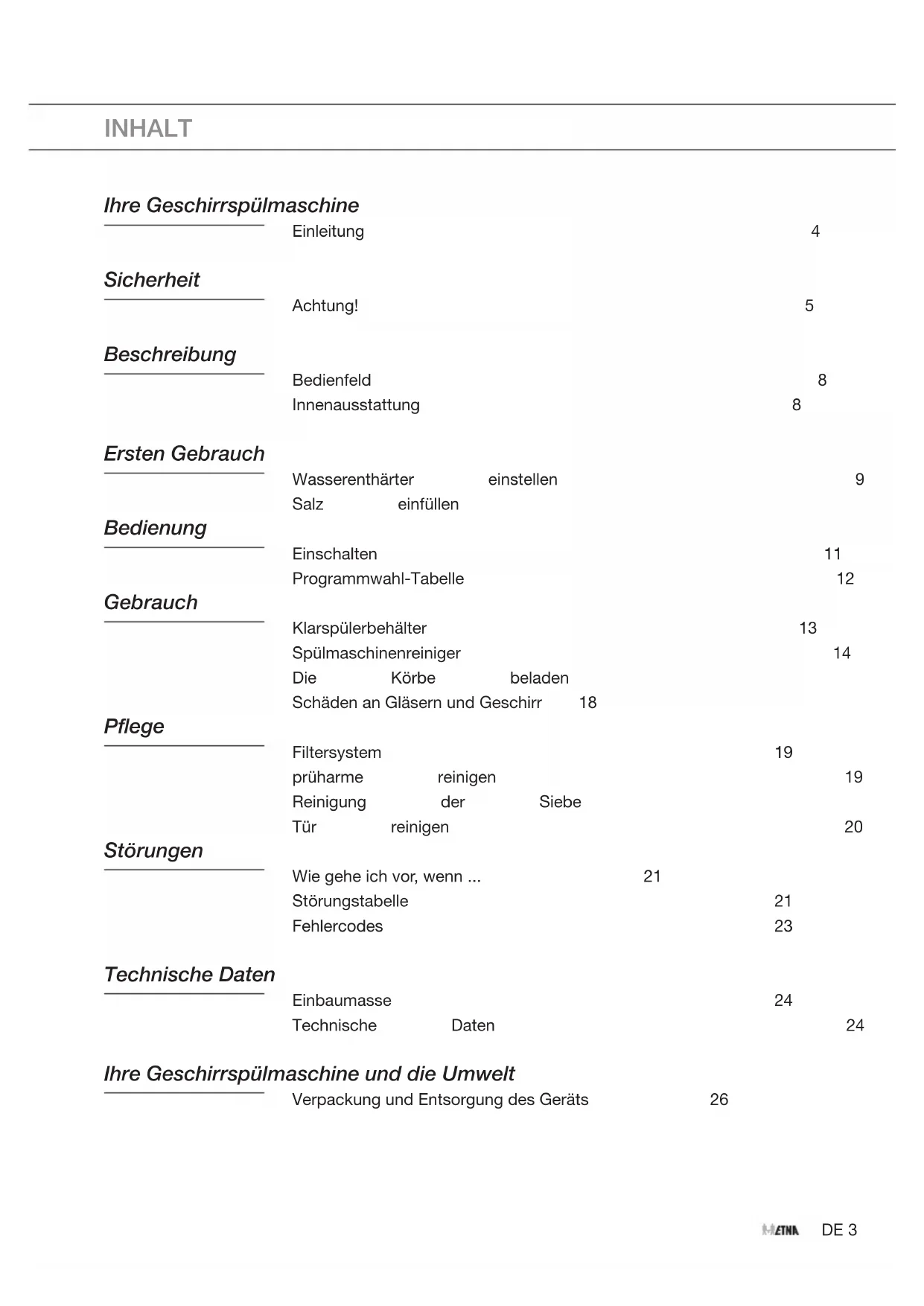

INHALT Ihre Geschirrspülmaschine Einleitung 4 Sicherheit Achtung! 5 Beschreibung Bedienfeld 8 Innenausstattung 8 Ersten Gebrauch Wasserenthärter einstellen 9 Salz einfüllen 10 Bedienung Einschalten 11 Programmwahl-Tabelle 12 Gebrauch Klarspülerbehälter 13 Spülmaschinenreiniger 14 Die Körbe beladen 16 Schäden an Gläsern und Geschirr 18 Pflege Filtersystem 19 prüharme reinigen 19 Reinigung der Siebe 19 Tür reinigen 20 Störungen Wie gehe ich vor, wenn ... 21 Störungstabelle 21 Fehlercodes 23 Technische Daten Einbaumasse 24 Technische Daten 24 Ihre Geschirrspülmaschine und die Umwelt Verpackung und Entsorgung des Geräts 26DE 4 Einleitung Sie haben sich für eine Geschirrspülmaschine von Etna entschieden. Ein optimaler Anwendungskomfort und eine einfache Bedienung standen bei der Entwicklung dieses Produktes an erster Stelle. In dieser Anleitung wird beschrieben, wie Sie die Geschirrspülmaschine optimal nutzen. Hier finden Sie Informationen zur Bedienung und Hintergrundinformationen zur Funktionsweise des Geräts. Daneben erhalten Sie Tipps zur Pflege des Geräts. Die für die Installation relevanten Sicherheitsvorschriften sind in der Installationsvorschrift angegeben, die für den Installateur gedacht ist. Lesen Sie bitte diese Bedienungsanleitung, bevor Sie das Gerät verwenden. Bewahren Sie sie sorgfältig auf, damit sich auch eventuelle weitere Benutzer über das Gerät informieren können

IHRE GESCHIRRSPÜLMASCHINEDE 5

SICHERHEIT Achtung! Lassen Sie das Gerät von einem anerkannten Installateur anschließen (siehe „Installationsvorschrift”). Schließen Sie das Gerät nicht am Stromnetz an, bevor es vollständig installiert ist.

• Schließen Sie das Gerät entsprechend der regional geltenden Installationsvorschriften an.

• Dieses Gerät kann von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder mit fehlender Erfahrung und Kenntnissen benutzt werden, vorausgesetzt sie werden beaufsichtigt oder erhalten Anweisungen für die sichere Verwendung des Geräts und verstehen die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nicht reinigen oder warten, wenn sie dabei nicht beaufsichtigt werden.

• Dieses Gerät ist dazu gedacht, im Haushalt oder ähnlichen Umgebungen verwendet zu werden wie zum Beispiel: ▷ Teeküchenbereiche in Geschäften, Büros und anderen Arbeitsumgebungen; ▷ von Gästen in Hotels, Motels und anderen Übernachtungseinrichtungen; ▷ Gutshäusern; ▷ Frühstückspensionen und Ähnliches;

• Wenn das Anschlusskabel beschädigt ist, kann dieses nur vom Hersteller, seinem Servicepartner oder einer anderen qualifizierten Person ausgetauscht werden, um eine gefährliche Situation zu verhindern.

• Dieses Gerät muss geerdet werden! Die Erdung verringert die Gefahr eines elektrischen Schlags bei Störungen und Defekten.

• Das Gerät ist mit einem geerdeten Kabel und Stecker ausgestattet. Stecken Sie den Stecker ausschließlich in eine geerdete Steckdose, die nach den vor Ort gültigen Vorschriften installiert ist!DE 6

• Ein falsch angeschlossenes Kabel kann zu lebensgefährlichen Situationen führen. Wenden Sie sich im Zweifelsfall an einen qualifizierten Elektriker oder Service-Mitarbeiter.

• Führen Sie keine Veränderungen am Stecker durch. Lassen Sie den Stecker, wenn dieser nicht in die Steckdose passt, von einem qualifizierten Elektriker anpassen.

• Verwenden Sie Tür und Körbe der Geschirrspülmaschine nicht anders als vorgesehen. Nicht darauf sitzen oder stehen.

• Reinigen Sie kein Kunststoffgeschirr im Gerät, es sei denn, es ist als spülmaschinenfest gekennzeichnet. Befolgen Sie bei nicht als spülmaschinenfest gekennzeichnetem Geschirr die Anweisungen des Herstellers.

• Verwenden Sie ausschließlich Spülmittel, Klarspüler und Salz, die für den Einsatz in Geschirrspülmaschinen vorgesehen sind. Verwenden Sie niemals professionelles Spülmittel für das Gaststättengewerbe. Verwenden Sie niemals normales Handspülmittel oder Textilwaschmittel.

• Halten Sie die Spülmittel fern von Kindern. Achtung!

• Lassen Sie Spülmittel und Klarspüler nicht in die Hände von Kindern kommen. Halten Sie Kinder außerdem auch von der geöffneten Geschirrspülmaschine fern. Es besteht die Möglichkeit, dass sich noch Reinigungsmittel im Gerät befinden. Wenn Reinigungsmittel verschluckt wurden, wenden Sie sich sofort an einen Arzt und nehmen Sie die Verpackung mit.

• Halten Sie die Tür geschlossen. Bei einer geöffneten Tür besteht Stolpergefahr.

• Zufuhrleitung und Ablaufschlauch sowie das Anschlusskabel während der Installation nicht extrem verbiegen. Darauf achten, dass diese nicht gequetscht werden. SICHERHEITDE 7

• Das Gerät sollte nicht von Kindern bedient werden.

• Spülmittel für den Geschirrspüler sind stark alkalisch. Besondere Gefahr besteht, wenn diese verschluckt werden. Wenn Reinigungsmittel verschluckt wurden, wenden Sie sich sofort an einen Arzt und nehmen Sie die Verpackung mit.

• Vermeiden Sie den Kontakt mit Haut und Augen. Halten Sie Kinder von der Geschirrspülmaschine fern, solange die Tür geöffnet ist.

• Achten Sie darauf, dass alle lose Unterteile des Geschirrspülers richtig eingesetzt sind. Öffnen Sie während des Programmablaufs nicht die Tür.

• Legen Sie keine schweren Gegenstände auf die geöffnete Tür. Stellen Sie sich nicht auf die Tür. Das Gerät könnte kippen und dadurch beschädigt werden.

• Beladen Sie die Körbe so, dass scharfe Gegenstände nicht die Türdichtung beschädigen können.

• Entsorgen Sie das Verpackungsmaterial auf verantwortliche und vorschriftsmäßige Weise.

• Nutzen Sie die Geschirrspülmaschine ausschließlich für den Zweck, auf den sie ausgelegt ist. Verwenden Sie das Gerät immer nur in einem frostfreien Raum!

• Entfernen Sie die Tür oder zerstören Sie die Türverriegelung, wenn Sie die Geschirrspülmaschine entsorgen.

• Lassen Sie Kinder nicht mit dem Gerät spielen.

• Kontrollieren Sie, ob der Spülmittelbehälter nach Ablauf des Spülprogramms leer ist.

• Befüllen Sie den Salz- und den Klarspülerbehälter vor der ersten Verwendung während die Anzeigelämpchen leuchten. Stellen Sie vorher den Salzverbrauch ein.

• Bei Reparaturen oder Wartungen muss das Gerät vom Netzt getrennt werden. Ziehen Sie den Netzstecker ab oder schalten Sie die Sicherung auf Null. SICHERHEITDE 8 BESCHREIBUNG Bedienfeld

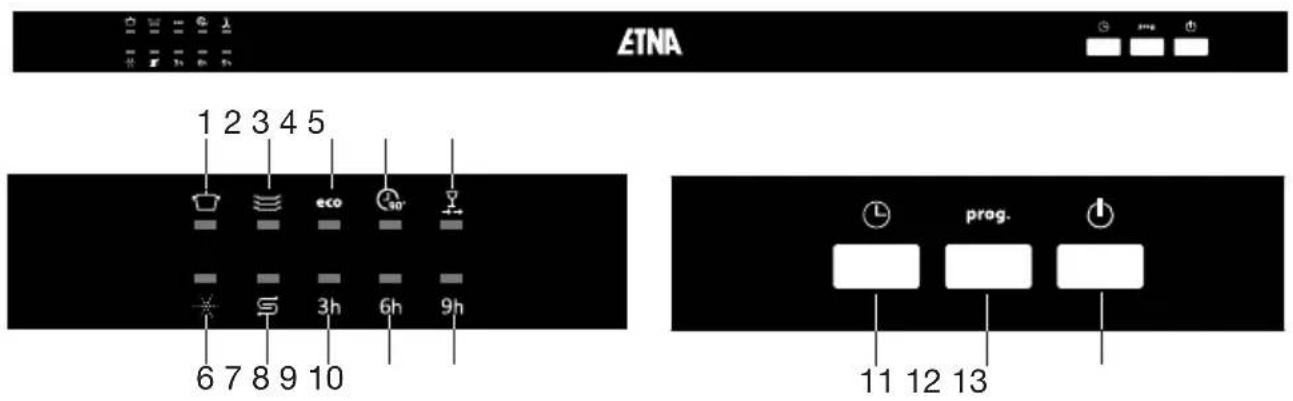

1. Kontrollleuchte Intensiv programm

2. Kontrollleuchte Normal programm

3. Kontrollleuchte Spar programm

4. Kontrollleuchte 90 minuten programm

5. Kontrollleuchte Schnell programm

6. Kontrollleuchte füllen Klarspüler

7. Kontrollleuchte füllen Saltz (Wasserenthärter)

8. Kontrollleuchte Startzeitverzögerung (3 Stunden)

9. Kontrollleuchte Startzeitverzögerung (6 Stunden)

10. Kontrollleuchte Startzeitverzögerung (9 Stunden)

11. Taste Startzeitverzögerung

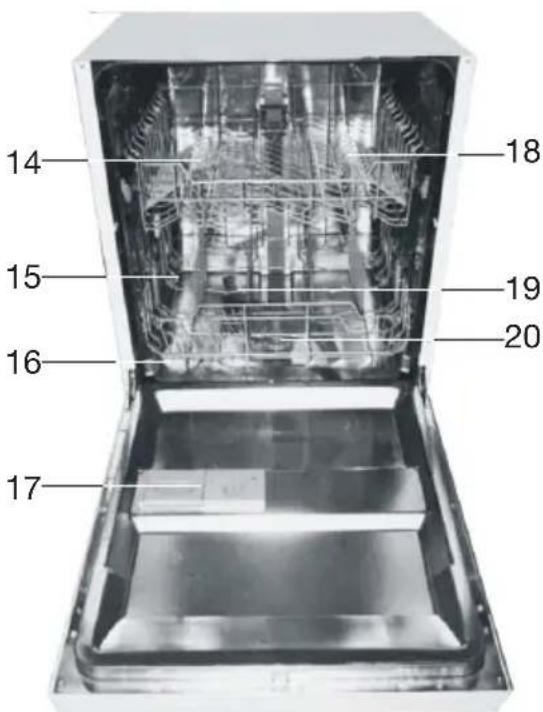

16. Wasserenthärter (Salz einfüllen)

17. Spülmittelbehälter

17DE 9 ERSTEN GEBRAUCH Vor dem ersten Gebrauch der Spülmaschine:

• Stellen Sie die Wasserhärte ein.

• Füllen Sie das Salzfach mit einem Liter Wasser und fügen Sie dann 1,5 kg Spülmaschinensalz hinzu.

• Fügen Sie Klarspüler hinzu.

• Fügen Sie Geschirrspülmittel hinzu. Wasserenthärter einstellen

1. Die Tür öffnen und das Gerät einschalten.

2. Die Programmwahltaste mindestens 5 Sekunden lang gedrückt halten (innerhalb von

60 Sekunden nach Einschalten des Geräts). Die Kontrolllampen Wasserenthärter und Glanzspülmittel brennen ständig.

3. Zur Auswahl der gewünschten Einstellung die Programmwahltaste drücken (H1->H2->H3-

>H4->H5->H6 / siehe 'Wasserhärte tabelle').

4. Die Ein/Aus-Taste drücken.

Wasserhärte tabelle Passen Sie den Salzverbrauch entsprechend folgendem Schema an: Wasserhärte ºClarke ºdH mmol/l Einstelling Programm Kontrollleuchte leuchtet Salzverbrauch (Gramm/Zyklus)

Fabrikeinstellung: H4 (EN 50242) Informieren Sie sich bei Ihrem Wasserwerk nach der Härte des Leitungswassers.DE 10 ERSTEN GEBRAUCH Salz einfüllen Diese Maschine ist mit einem Wasserenthärter ausgestattet. Füllen Sie hierzu den Geschirrspüler mit Salz.

1. Entfernen Sie den unteren Spülkorb und schrauben Sie den Deckel des Behälters ab.

2. Bevor Sie den Behälter zum ersten Mal befüllen, gießen Sie einen Liter Wasser hinein.

3. Setzen Sie den Trichter in die Öffnung des Behälters ein. Gießen Sie zirka 1 kg Salz hinein.

Es ist normal, dass hierbei ein bisschen Wasser aus der Öffnung austritt. Achtung! Verschüttetes Salz entfernen und sofort danach immer ein komplettes Programm laufen lassen, um einer Beschädigung des Bodens vorzubeugen.

4. Schrauben Sie den Deckel sorgfältig fest.

Achtung! Befüllen Sie immer erst den Salzbehälter und stellen Sie die Wasserhärte ein, bevor Sie die Spülmaschine in Betrieb nehmen. Befüllen Sie den Salzbehälter, wenn das Warnlämpchen des Wasserenthärters leuchtet. Es kann vorkommen, dass das Lämpchen auch bei gefülltem Salzbehälter einige Zeit weiterleuchtet. Es verlischt, wenn sich ausreichend Salz im Wasser gelöst hat.DE 11 BEDIENUNG Einschalten

1. Öffnen Sie die Tür der Geschirrspülmaschine.

2. Fügen Sie Geschirrspülmittel und Klarspüler hinzu (siehe „Geschirrspülmittel“ und

„Klarspüler“). Überprüfen Sie die Salzmenge im Salzfach (siehe „Salz einfüllen“).

3. Drücken Sie die „Ein/Aus“-Taste, um das Gerät einzuschalten.

Die Kontrollleuchte leuchtet, wenn das Gerät eingeschaltet ist.

4. Wählen Sie das gewünschte Programm (siehe Programmwahltabelle). Drücken Sie

mehrfach auf die Programmtaste, um das gewünschte Programm zu wählen. Die zum gewählten Programm gehörende Kontrollleuchte leuchtet auf.

5. Schließen Sie die Tür des Geschirrspülers. Der Geschirrspüler startet automatisch mit dem

ausgewählten Programm. Startzeitverzögerung

• Wenn Sie wünschen, dass sich der Geschirrspüler zu einem späteren Zeitpunkt einschaltet, können Sie hierzu die Taste „verzögerter Start“ verwenden. Wählen Sie für die Startvorwahl zwischen 3, 6 oder 9 Stunden aus, indem Sie mehrere Male auf die Taste drücken. Die 'Kontrollleuchten Startzeitverzögerung' geben die gewählte verzögerte Startzeit an. Stoppen oder Anpassen eines Spülprogramms

• Öffnen Sie die Tür. Halten Sie die Programmtaste länger als drei Sekunden gedrückt. Sie können nun erneut das gewünschte Programm wählen (siehe 'Programmwahltabelle'). Schließen Sie anschließend die Tür. Achtung! Ein Programm, das bereits gestartet ist, kann nur zu Beginn noch verändert werden. Nach längerer Zeit ist das Spülmittel bereits über das Geschirr versprüht worden oder das Waschwasser abgepumpt. In diesem Fall müssen Sie das Spülmittelfach erneut füllen (siehe Kapitel Spülmittelfach). Nach Ablauf des Spülprogramms

• Nachdem das Spülprogramm durchlaufen ist, ertönt acht Sekunden lang ein Tonsignal. Schalten Sie das Gerät mit der Ein-/Aus-Taste aus. Öffnen Sie die Tür der Geschirrspülmaschine. Warten Sie einige Minuten, bevor Sie den Geschirrspüler ausräumen. Direkt nach Ablauf des Programms sind Geschirr und Besteck noch sehr heiß. Es besteht die Gefahr, dass Geschirr durch die Hitze bricht. Wenn das Geschirr einige Minuten in der Maschine gelassen wird, trocknet es außerdem besser.DE 12 Überlaufschutz

• Ihr Geschirrspüler ist mit einer Schutzvorrichtung ausgestattet, die dafür sorgt, dass nicht zu viel Wasser in das Gerät laufen kann. Die Schutzvorrichtung schließt das Einlassventil und sorgt dafür, dass der Geschirrspüler das überschüssige Wasser abpumpt. Wenn sich Wasser in der Maschine befindet (weil zu viel Wasser eingelaufen ist oder durch ein Leck), muss dies erst entfernt werden bevor Sie den Geschirrspüler erneut einschalten. Warnung! Es ist gefährlich, während des Spülprogramms die Tür zu öffnen. Sie können von dem Wasser getroffen werden, dass aus der Maschine spritzt. Programmwahl-Tabelle Programm Programm informationen Programm ablauf Spülmittel Vor-/Haupt Zeit (min.) Energie (KWh) Wasser (L) Intensiv Sehr stark verschmutztes Geschirr wie Schalen Pfannen, eingetrockneten Essensresten. Vorspülen (50 °C) Autowäsche (60 °C) Spülen Spülen Spülen (65 °C) Trocknen 5/25 gr. 160 1,5 18,5 Normal Normal verschmutztes Geschirr wie Schalen, Teller, Gläser, weniger stark verschmutzte Pfannen. Vorspülen (45 °C) Autowäsche (55 °C) Spülen Spülen (65 °C) Trocknen 5/25 gr. 180 1,25 15 Spar (*EN 50242 ECO) Weniger verschmutztes Geschirr, wie Teller, Gläser, Schüsseln und weniger verschmutzte Pfannen.. Vorspülen Autowäsche (45 °C) Spülen (65 °C) Trocknen 5/25 gr. 185 1,02 11 90 Minuten Täglicher Spülgang in 90 Minuten. Für täglich zu spülendes Geschirr wie weniger verschmutzte oder normale Teller und Pfannen. Autowäsche (65 °C) Spülen Spülen (65 °C) Trocknen 30 gr. 90 1,35 12,5 Schnell Weniger verschmutztes Geschirr, wie Gläser, Kristall und feines Porzellan. Keine Trocknung. Autowäsche (45 °C) Spülen Spülen (55 °C) 20 gr. 40 0,75 11,5 *EN 50242: Dies ist ein Testprogramm. Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 12 Gedecke

• Position oberer Spülkorb: Rollen auf Schienen

• Pl: 0,49w; Po: 0,45w BEDIENUNGDE 13 GEBRAUCH Klarspülerbehälter Im letzten Spülgang wird Klarspüler hinzugegeben. Klarspüler verhindert, das auf dem sauberen Geschirr/Gläsern Wasserflecken zurückbleiben. Er sorgt außerdem dafür, dass das Geschirr schneller trocknet, indem das Wasser von diesem abperlt. Die Spülmaschine eignet sich zu Verwendung von flüssigem Klarspüler. Der Klarspülerbehälter befindet sich an der Innenseite der Tür, neben dem Behälter für das Geschirrspülmittel. Achtung: Füllen Sie den Klarspülerbehälter auf, wenn das Kontrolllämpchen für Klarspüler aufleuchtet. Der Behälter hat ein Fassungsvermögen von ca. 100 ml. Gießen Sie den Klarspülerbehälter nicht zu voll. Andernfalls läuft Klarspüler über. Verschüttetes Glanzspülmittel muss entfernt werden. Andernfalls besteht die Gefahr der Leckage durch übermäßige Schaumbildung.

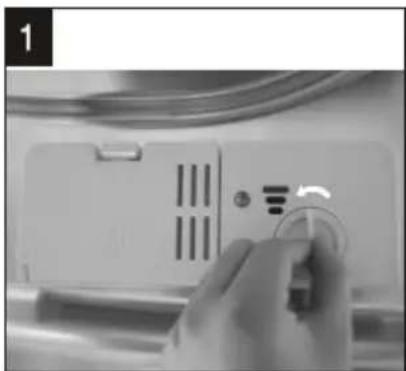

1. Schrauben Sie den Deckel des Klarspülerbehälters ab (nach links in Richtung des Pfeils

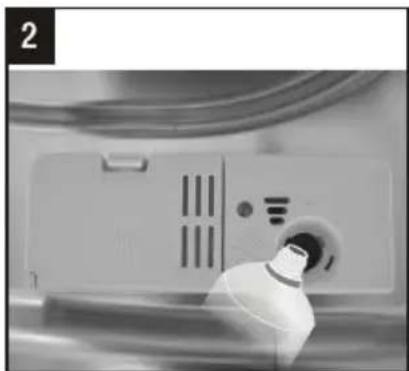

2. Geben Sie Klarspüler in den Behälter. Achten Sie darauf, nicht zu viel einzuschütten. Der

Behälter hat ein Fassungsvermögen von ca. 100 ml.

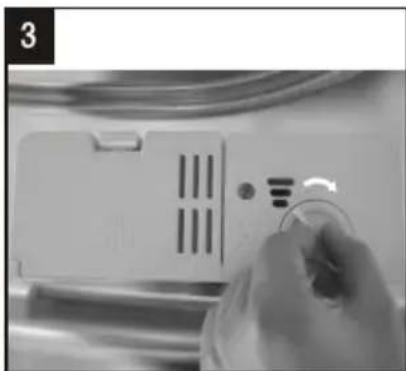

3. Schrauben Sie den Deckel wieder auf. Er muss auf den Pfeil „offen” ausgerichtet sein und

in Richtung „geschlossen” gedreht werden.

Die Klarspülermenge einstellen Im letzten Spülgang wird eine vorgegebene Menge Klarspüler hinzugegeben. Genau wie beim Geschirrspülmittel hängt die Menge an Klarspüler von der Wasserhärte an Ihrem Ort ab. Zu viel Klarspüler kann zu Streifen auf dem Geschirr führen.DE 14 Der Klarspülerbehälter hat 6 Stellungen. Stellen Sie den Behälter in zunächst auf die Stufe 2. Falls sich mit dieser Einstellung Flecken auf dem Geschirr bilden und das Geschirr nicht gut abtrocknet, erhöhen Sie die Klarspülermenge, indem Sie den Wählschalter des Behälters auf 3 stellen. Wenn dadurch noch immer keine Verbesserung erzielt wird, stellen Sie den Wählschalter auf die nächst höhere Einstellung. Wiederholen Sie den Vorgang, bis das Geschirr streifenlos und trocken aus der Maschine kommt. Spülmaschinenreiniger Die chemischen Stoffe in Spülmaschinenreinigern entfernen den Schmutz, zersetzen diesen und sorgen dafür, dass er aus dem Geschirrspüler abgeleitet wird. Die meisten der erhältlichen Geschirrspülmittel sind für diesen Zweck geeignet. Warnung! Geschirrspülmittel sind ätzende Produkte. Halten Sie diese außerhalb der Reichweite von Kindern. Wenn Reinigungsmittel verschluckt wurden, wenden Sie sich sofort an einen Arzt und nehmen Sie die Verpackung mit. Konzentriertes Geschirrspülmittel Basierend auf ihren chemischen Zusammensetzungen gibt es zwei verschiedene Arten konzentrierte Geschirrspülmittel:

• Konventionelle alkalische Geschirrspülmittel mit ätzenden Inhaltsstoffen.

• Gering alkalische konzentrierte Geschirrspülmittel mit natürlichen Enzymen. Die Nutzung eines konzentrierten Geschirrspülmittels in Kombination mit „normalen” Spülprogrammen ist besser für die Umwelt und auch gut für Ihr Geschirr: Diese Spülprogramme sind besonders auf die schmutzlösenden Eigenschaften der Enzymen in konzentrierten Geschirrspülmitteln abgestimmt. Somit erzielen „normale” Spülprogramme mit konzentriertem Geschirrspülmittel die gleichen Ergebnisse wie ein intensives Spülprogramm. Geschirrspültabs Die Geschirrspültabs verschiedener Hersteller lösen sich mit unterschiedlicher Geschwindigkeit auf. Aus diesem Grund lösen sich einige Arten Geschirrspültabs bei kurzen Spülprogrammen nicht vollständig auf, wodurch ihre reinigende Wirkung herabgesetzt wird. Verwenden Sie Geschirrspültabs daher vor allen in Verbindung mit langen Spülprogrammen, so dass sich diese vollständig auflösen können. GEBRAUCHDE 15 Geschirrspülmittelbehälter Füllen Sie den Spülmittelbehälter, bevor Sie ein Spülprogramm starten. Ihre Geschirrspülmaschine verbraucht weniger Geschirrspülmittel und Klarspüler als konventionelle Geschirrspülmaschinen. Im Allgemeinen wird für eine normale Geschirrspülladung nur ein Messlöffel voll Geschirrspülpulver benötigt. Verwenden Sie mehr bei stark verschmutztem Geschirr. Füllen Sie das Spülmittelfach erst kurz vor dem Start der Maschine. Andernfalls kann das Geschirrspülmittel feucht werden und sich dadurch nicht richtig auflösen. In der „Programmwahl-tabelle“ finden Sie Informationen über die Menge an Geschirrspülmittel, die Sie für die verschiedenen Programme benötigen. Diese Angaben sind Durchschnittswerte; je nach Wasserhärte und Verschmutzung des Geschirrs kann eine andere Dosierung nötig sein. Füllen

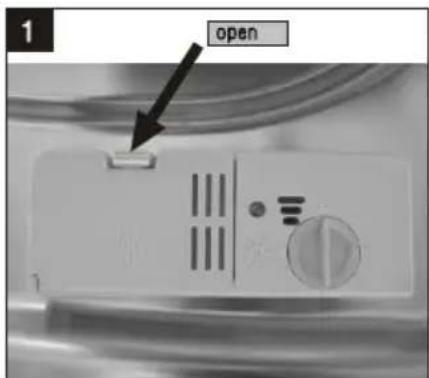

1. Drücken Sie bei geschlossenem Deckel auf die Entriegelung. Der Deckel springt auf.

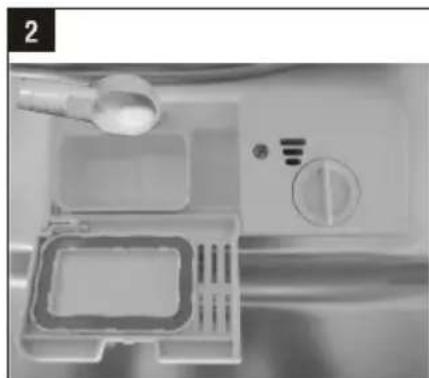

2. Füllen Sie das Spülmittelfach erst kurz vor dem Start eines Spülprogramms. Verwenden Sie

im Geschirrspüler nur Geschirrspülmittel einer Marke. Die Markierung im Spülmittelfach gibt die Dosierung an.

• Fach für Hauptspülmittel (A), „MIN” bedeutet ungefähr 20 Gramm Spülmittel.

• Fach für Vorspülmittel (B), enthält etwa 5 Gramm Spülmittel.

Verwenden Sie ausschließlich Spülmittel, dass für Geschirrspülmaschinen gedacht ist. Bewahren Sie das Geschirrspülmittel an einem kühlen trockenen Ort auf. Geben Sie das Geschirrspülmittel erst in das Spülmittelfach, wenn Sie sofort danach ein Spülprogramm laufen lassen. GEBRAUCHDE 16 Die Körbe beladen Obere Korb Unteren Korb

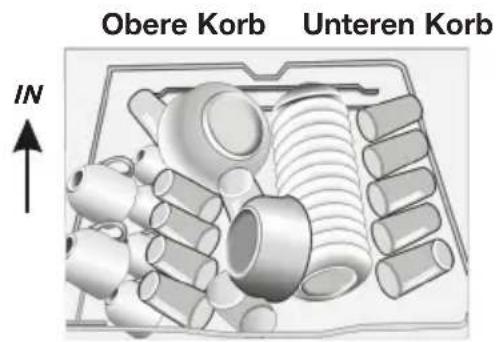

Verwendung des oberen Korbs

• Der obere Korb ist für zerbrechliches, leichtes Geschirr wie Gläser, Tassen und Untertasse, Teller, kleine Schüsseln und flache (weniger verschmutzte) Pfannen gedacht.

• Platzieren Sie das Geschirr so, dass es sich nicht verschieben kann, wenn es besprüht wird. Der obere Korb kann in der Höhe verstellt werden; hierzu den Korb herausnehmen und in anderer Stellung in die Führungsschienen einsetzen. Lower position Upper position Niedrige Position Hohe Position Verwendung des unteren Korbs Wir empfehlen Ihnen, große Teile, die am schwierigsten zu reinigen sind, in den unteren Korb zu geben: Töpfe, Pfannen, Pfannendeckel, Auflaufformen und Schalen. Auflaufformen und Pfannendeckel sollten am besten am Rand des Korbs platziert werden. Dann können Sie den Sprüharm nicht behindern, wenn sich dieser dreht.

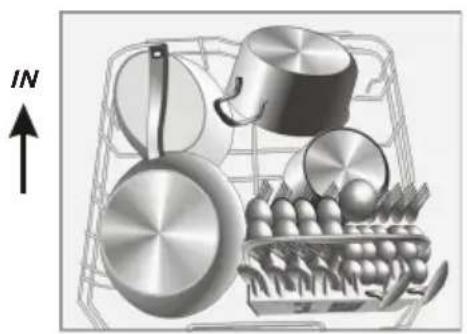

• Töpfe, Servierschalen usw. müssen immer mit dem Boden nach oben in den Korb gestellt werden.

• Tiefe Schalen müssen schräg, mit der Öffnung nach unten in den Spülkorb gestellt werden, so dass das Wasser herauslaufen kann.

• Der untere Korb kann so angepasst werden, dass auch größere oder einfach mehr Töpfe und Pfannen hinein passen. Um Töpfe und Pfannen einfacher einzustellen, können die Tellerhalter herunter geklappt werden. GEBRAUCHDE 17 Besteckkorb Besteck muss in den Besteckkorb gegeben werden, mit den Griffen nach unten. Wenn der Besteckkorb mit Seitenfächern ausgestattet ist, muss das Besteck einzeln hinein gegeben werden. Lange Teile wie z. B. Kochlöffel müssen in den oberen Korb gelegt werden (horizontal). Warnung! Sorgen Sie dafür, dass keine Teile aus dem Boden des Besteckkorbs herausstehen. Hierdurch wird der Sprüharm blockiert. Nicht für den Geschirrspüler geeignetes Besteck/Geschirr

• Besteck mit einem Griff aus Holz, Porzellan oder Perlmutt

• Kunststoffteile, die nicht hitzebeständig sind

• Besteck mit geklebten Teilen, die nicht hitzebeständig sind

• Geklebtes Besteck oder Geschirr

• Gegenstände aus Zinn oder Kupfer

• Gläser usw. aus Bleikristall

• Rostempfindliche Gegenstände

• Gegenstände, die aus synthetischen Fasern hergestellt sind Begrenzt für den Geschirrspüler geeignetes Besteck/Geschirr

• Einige Glasarten können nach vielen Spülgängen trüb anlaufen

• Silber und Aluminium können sich verfärben

• Gasierte Motive können nach regelmäßigen Spülen im Geschirrspüler verblassen Achtung! Geben Sie keine Gegenstände in den Geschirrspüler, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe verschmutzt sind. Achten Sie beim Kauf von neuem Küchengerät, dass dieses spülmaschinengeeignet ist. Beladen Sie den Geschirrspüler nicht zu voll. Der Platz reicht aus für 12 Standardgedecke. Geben Sie keine Küchenutensilien in die Maschine, die dafür nicht geeignet sind. Dies ist wichtig für ein gutes Spülergebnis und einen günstigen Energieverbrauch. GEBRAUCHDE 18 GEBRAUCH Besteck und Geschirr in die Maschine geben

• Bevor Sie das Geschirr in den Geschirrspüler geben, müssen Sie:

• Grobe Essensreste entfernen.

• Angebrannte Essensreste einweichen. Achten Sie darauf, dass:

• Die Sprüharme vom Geschirr nicht blockiert werden.

• Hohlkörper mit der Öffnung nach unten eingestellt werden, so dass in ihnen kein Wasser stehen bleiben kann. Teller und Besteck dürfen einander nicht abdecken

• Gläser dürfen einander nicht berühren, um so Beschädigungen zu verhindern.

• Platzieren Sie große Objekte, die schwer zu reinigen sind, in den unteren Korb.

• Der obere Korb ist gedacht für leichtere Teile wie Gläser, Tee- und Kaffeetassen. Warnung!

• Lange Messer, die im Besteckkorb aufrecht stehen, können Verletzungen verursachen!

• Platzieren Sie langes und/oder scharfes Besteck wie Fleischmesser in liegender Position in den oberen Korb. Schäden an Gläsern und Geschirr Mögliche Ursachen:

• Glassorte oder Herstellungsprozess. Chemische Zusammensetzung des Geschirrspülmittels.

• Wassertemperatur und Dauer des Spülprogramms. Lösungsvorschlag:

• Verwenden Sie Glas- und Porzellangedecke, die vom Hersteller als spülmaschinengeeignet ausgegeben werden.

• Verwenden Sie ein milderes/weniger aggressives Geschirrspülmittel. Holen Sie wo nötig weitere Informationen beim Hersteller des Geschirrspülmittels ein.

• Wählen Sie ein Spülprogramm mit einer niedrigen Temperatur.

• Nehmen Sie Glasteile und Besteck nach Ablauf des Programms so schnell wie möglich aus dem Geschirrspüler, um eine Beschädigung zu vermeiden.DE 19 Filtersystem Je nach Nutzung müssen die Siebe regelmäßig unter einem Wasserhahn abgespült werden. Das Filtersystem besteht aus drei Komponenten: dem großen Sieb, dem Grobsieb und dem Feinsieb.

1. Großes Sieb; Essensreste und Schmutz, die auf diesem Sieb

landen, werden mit einem Wasserstrahl vom unteren Sprüharm ins Grobsieb gespült.

2. Grobsieb; Größere Teile wie Knorpel oder Glasstückchen, die den

Ablauf verstopfen könnten, werden im Grobsieb aufgefangen. Um das Sieb zu reinigen, drücken Sie die Lippen oben am Sieb leicht zusammen und entnehmen Sie es nach oben hin.

3. Feinsieb; Dieses Sieb fängt Schmutz und Essensreste in der Nähe

der Abflusspumpe auf und sorgt dafür, dass sich diese während des Spülprogramms nicht wieder über das Geschirr verteilen. Sprüharme reinigen Die Sprüharme müssen regelmäßig gereinigt werden. Verschmutzung verstopft auf Dauer die Sprühköpfe und die Lager der Sprüharme. Reinigen Sie die Sprüharme folgendermaßen:

• Die Mutter des obersten Sprüharms festhalten und den Sprüharm im Uhrzeigersinn drehen, um ihn zu entfernen. Den untersten Sprüharm nach oben ziehen und entfernen.

• Reinigen Sie die Sprüharme in warmem Seitenwasser und die Sprühköpfe dabei mit einer weichen Bürste.

• Spülen Sie die Sprüharme gut ab und setzen Sie sie wieder ein. Reinigung der Siebe Filtergruppe Für eine optimale Funktion der Geschirrspülmaschine muss die gesamte Filtergruppe gereinigt werden. Die Filtergruppe holt effizient Speisereste aus dem Wasser und sorgt dafür, dass das Spülwasser während des Programms weiter zirkulieren kann. Es macht also Sinn, nach jedem Spülgang die größeren Speisereste aus der Filtergruppe zu entfernen, indem das halbrunde Sieb und das Filtergehäuse unter fließendem Wasser gereinigt wird. PFLEGEDE 20

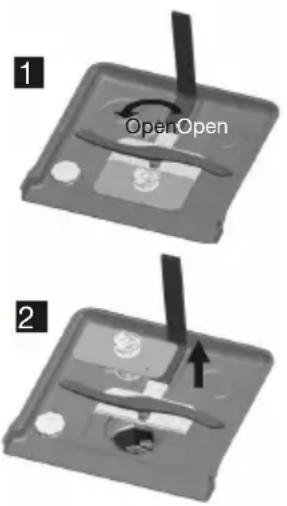

• Entfernen Sie die Filtergruppe, indem Sie diese durch Drehung senkrecht nach oben herausnehmen. Alle Teile der Filtergruppe müssen mindestens ein Mal im Monat gereinigt werden.

• Reinigen Sie Grobsieb und Feinsieb mit einer Spülbürste. Bauen Sie die Filtergruppe entsprechend der folgenden Abbildung wieder zusammen und setzen Sie die gesamte Filtergruppe wieder in den Behälter im Geschirrspüler ein. Lassen Sie den Geschirrspüler niemals ohne Filtergruppe laufen. Ein falscher Einbau der Filtergruppe hat zur Folge, dass die Spülmaschine nicht mehr optimal funktioniert. Eine andere Folge kann sein, dass Besteck und Geschirr beschädigt werden. Tür reinigen Reinigen Sie den Rand der Tür einschließlich Dichtungsgummi mit einem weichen, feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Türverriegelung und in die elektrischen Komponenten eindringen kann. Verwenden Sie keine Reinigungsmittel in einer Sprühdose. Verwenden Sie auch keine aggressiven Reinigungsmittel wie Scheuerschwämme. Diese Reinigungsmittel können den Lack beschädigen. PFLEGE

OpenOpen 2DE 21 STÖRUNGEN Wie gehe ich vor, wenn ... Wenn das Gerät nicht einwandfrei funktioniert, bedeutet das nicht immer, dass es defekt ist. Versuchen Sie zuerst den Fehlere selbst zu beheben. Wenden Sie sich an den Kundendienst, wenn die unten aufgeführten Hinweise nicht helfen. Achtung! Machen Sie das Gerät spannungslos, bevor Sie mit der Reparatur beginnen. Am besten ziehen Sie hierzu den Stecker aus der Steckdose. Störungstabelle Problem Die Spülmaschine funktioniert nicht. Die Abflusspumpe pumpt immer weiter. Geräusche. Schmutzansammlung im Abflussbehälter. Mögliche Ursachen Sicherung defekt oder Masseschalter aktiviert. Die Stromversorgung ist nicht eingeschaltet. Der Wasserdruck ist zu niedrig. Das Wasser läuft über. Einige Geräusche sind normal. Das Besteck kann im Besteckkorb klappern oder ein Kleinteil ist aus dem Korb gefallen. Der Motor macht ein brummendes Geräusch. Schlechtes Geschirrspülmittel. Verstopfte Filter Zu viel Glanzspülmittel eingefüllt. Lösung Tauschen Sie die Sicherung aus oder setzen Sie den Trennschalter zurück. Entfernen Sie andere Geräte, die an der gleichen Gruppe des Stromnetzes angeschlossen sind. Prüfen Sie, ob der Geschirrspüler eingeschaltet und die Tür geschlossen ist. Stellen Sie sicher, dass der Stecker in der Steckdose steckt. Kontrollieren Sie, ob die Geschirrspülmaschine korrekt an die Wasserleitung angeschlossen und der Wasserhahn geöffnet ist. Das Gerät ist so konstruiert, dass es feststellt, wenn Wasser überläuft. Wenn dies der Fall ist, schließt das Gerät die Zirkulationspumpe aus und die Abflusspumpe ein. Geräusch der Umwälzpumpe/Spülgeräusche; Öffnen des Spülmittelfachs. Sorgen Sie dafür, dass alles sicher in der Geschirrspülmaschine steht. Die Pumpe ist blockiert, wenden Sie sich an einen Installateur. Benutzen Sie nur Spezialspülmittel für Geschirrspülmaschinen, um Verschmutzung zu vermeiden. Öffnen Sie die Tür, und reinigen Sie die Filter. Lassen Sie dann das Vorspülprogramm laufen. Wischen Sie verschütteten Klarspüler immer sofort weg.DE 22 STÖRUNGEN Problem Geschirr nicht trocken. Geschirr und flache Objekte sind nicht sauber. Flecken und Ablagerungen auf Gläsern und flachem Geschirr. Feuchte Flecken auf Glasgeschirr. Gelbe oder braune Ablagerungen innen auf der Abflusswanne. Weiße Ablagerungen innen auf dem Abflussbehälter. Im Spülmittelfach bleibt Spülmittel zurück. Dampf. Schwarze oder graue Flecken auf dem Geschirr. Unter den Sieben bleibt Wasser stehen. Der Geschirrspüler leckt. Mögliche Ursachen Klarspülerbehälter ist leer. Falsches Programm. Körbe nicht gut beladen. Extrem hartes Wasser. Niedrige Temperatur des einlaufenden Wassers. Der Geschirrspüler ist zu voll beladen. Körbe nicht gut beladen. Altes oder feuchtes Spülmittel. Klarspülerbehälter ist leer. Falsche Dosierung des Geschirrspülmittels. Kombination von weichem Wasser und zu viel Spülmittel. Eisenspuren im Wasser können Ablagerungen im Abflussbehälter der Geschirrspülmaschine verursachen. Hartes Wasser. Das Spülmittelfach wird von Geschirr blockiert. Beim Öffnen der Tür. Aluminiumgeschirr hat am Geschirr gerieben. Das ist normal. Klarspülerbehälter zu voll, oder Klarspüler tritt aus. Die Geschirrspülmaschine steht nicht waagerecht. Lösung Sorgen Sie dafür, dass der Klarspülerbehälter gefüllt ist. Wählen Sie ein stärkeres Programm. Sorgen Sie dafür, dass die Funktion des Spülmittelfachs und der Sprüharme nicht durch große Schalen/Teller behindert wird. Um Flecken von Glasgegenständen zu entfernen: Entfernen Sie alle Gegenstände aus Metall aus dem Geschirrspüler. Verwenden Sie die vorgeschriebene Menge Spülmittel. Wählen Sie das längste Programm. Lassen Sie den Geschirrspüler etwa 18 bis 22 Minuten laufen; er hat dann den Hauptspülgang erreicht. Öffnen Sie vorsichtig die Tür und gießen Sie zwei Tassen Reinigungsessig auf den Boden. Schließen Sie die Tür und lassen Sie das Programm zu Ende laufen. Wenn Essig nicht hilft: Wiederholen Sie die oben genannten Schritte, aber verwenden Sie 60 ml Zitronensäurekristalle anstelle von Reinigungsessig. Verwenden Sie weniger Spülmittel und wählen Sie das Glas-Programm, das speziell zur Reinigung von Glas gedacht ist. Wenden Sie sich an einen Hersteller für Wasserenthärter für einen Spezialfilter. Höheren Salzverbrauch einstellen. Beladen Sie die Körbe so, dass das Geschirr den Spülmittelbehälter nicht blockieren kann. Reinigen Sie den oberen Sprüharm. Dies ist am Ende des Programms möglich. Aluminium kann sich verfärben. Eine kleine Menge Wasser um den Abfluss hinten am Wannenboden sorgt dafür, dass die Dichtung weich bleibt. Achten Sie darauf, den Klarspülerbehälter nicht zu voll zu machen. Verschütteter Klarspüler kann zu Schaum/Überlaufen führen. Wischen Sie ausgetretenen Klarspüler mit einem feuchten Tuch weg. Stellen Sie die Geschirrspülmaschine waagerecht auf.DE 23 STÖRUNGEN Problem Programm Kontrollleuchte Schnell leuchtet Programm Kontrollleuchte Spar leuchtet Mögliche Ursachen Wassereinlaufzeit zu lang. Wasser Überlauf. Lösung Wasserzufuhrhahn ist nicht geöffnet. Zu viel wasser aufnahme. Den Code notieren und dem Kundendienst melden. Fehlercodes Wenn das Gerät überfüllt wird oder übermäßig leckt, die Wasserzufuhr schließen und den Kundendienst anrufen. Wenn alle Anzeigeleuchten gleichzeitig blinken: Geschirrspüler sofort ausschalten, die Wasserzufuhr schließen und den Kundendienst informieren.DE 24 TECHNISCHE DATEN Einbaumasse

Technische Daten Datenblatt für Haushaltsgeschirrspüler nach EU-Richtlinie 1059/2010: Hersteller Etna Typ / Beschreibung VW549ZT Standardgedecke 12 Energieeffizienz Energie-effizienzklasse (1) A+ Jährlicher Energieverbrauch (2) 290 KWh Reinigungswirkungsklasse A Trockenwirkungsklasse (4) A Energieverbrauch des Standard-Reinigungszyklus 1,02 KWh Standard-Reinigungszyklus ECO 45 ºC Programmdauer des Standard-Reinigungszyklus (5) 185 min.DE 25 Stromverbrauch im Aus-Zustand 0,45 W Stromverbrauch im Standby-Zustand 0,49 W Jährlicher Wasserverbrauch (3) 3080 L Geräuschpegel 49 dB(A) re 1pW Montage Einbau Höhe 81,5 cm Breite 59,8 cm Tiefe (mit Anschlüssen) 55 cm Stromverbrauch 1760-2100 W Nennspannung/-frequenz 220-240 V~ 50 Hz Nennstrom 10 A Wasserdruck (Fließdruck) 0,4-10 bar = 0,04-1Mpa

1. A + + + (höchste Effizienz) bis D (geringste Effizienz)

2. auf Basis von 280 Standard-Reinigungszyklen. Der tatsächliche jährliche Energieverbrauch

richtet sich nach der tatsächlichen Frequenz.

3. auf Basis von 280 Standard-Reinigungszyklen. Der tatsächliche jährliche Wasserverbrauch

richtet sich nach der tatsächlichen Frequenz.

4. A (höchste Effizienz) bis G (geringste Effizienz)

5. Dieses Programm eignet sich zur Reinigung von normal verschmutztem Geschirr und ist im

Energie- und Wasserverbrauch das effizienteste Programm für diese Art von Geschirr. In der aktuellen Ausführung erfüllt das Gerät bei Lieferung die europäischen Normen und Richtlinien: - LVD 2004/95/EC - EMC 204/108/EC - EUP 2009/125/EC Hinweis: Die oben angegebenen Werte wurden nach den Standards unter spezifizierten Betriebsbedingungen gemessen. Die Ergebnisse können je nach Menge und des Geschirrs, Wasserhärte, Spülmittelmenge usw. stark abweichen. Das Handbuch basiert auf den Standards und Vorschriften der Europäischen Union. TECHNISCHE DATENDE 26 Entsorgen Verpackung und Entsorgung des Geräts Bei der Herstellung des Geräts wurden dauerhafte Materialien verwendet. Am Ende seines Lebenszyklus muss das Gerät auf verantwortliche Weise entsorgt werden. Einschlägige Informationen erhalten Sie bei den zuständigen Behörden. Die Verpackung des Geräts kann recycled werden. Folgende Materialien können verwendet worden sein:

• FCKW-freies Polystyrol (PS-Hartschaum). Diese Materialien sind auf verantwortliche und vorschriftsmäßige Weise zu entsorgen. Um auf die Verpflichtung zu getrennter Entsorgung elektrischer Haushaltsgeräte hinzuweisen, ist auf dem Produkt das Symbol eines durchgestrichenen Mülleimers angebracht. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden darf. Das Gerät muss in einem Spezialzentrum für getrennte Abfalleinsammlung der Gemeinde oder bei einer Verkaufsstelle, die diesen Service bietet, abgeliefert werden. Die getrennte Entsorgung von Haushaltsgeräten verhindert eventuelle negative Folgen für Umwelt und Gesundheit, die durch ungeeignete Entsorgung entstehen. So wird sichergestellt, dass die Materialien, aus denen das Gerät besteht, wiedergewonnen werden können und so eine erhebliche Einsparung von Energie und Rohstoffen erzielt wird. Achtung! Verpackungsmaterial kann für Kinder gefährlich sein. Konformitätserklärung Wir erklären, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die Anforderungen der angegebenen Normen.
