BEDIENUNGSANLEITUNG AFI8523ZT ETNA

• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'inté- rieur de l'appareil et ne mettent leur vie en danger. 36Inhalt Sicherheitshinweise 37 Gerätebeschreibung 38 Bedienblende 39 Verwendung des Geräts 40 Einstellen des Wasserenthärters 40 Gebrauch von Salz für Geschirrspüler 42 Gebrauch von Klarspülmittel 42 Laden von Besteck und Geschirr 43 Gebrauch von Spülmittel 45 Auswählen und Starten eines Spülprogramms 47 Spülprogramme 48 Reinigung und Pflege 48 Was tun, wenn … 50 Technische Daten 51 Gerät aufstellen 51 Wasseranschluss 52 Elektrischer Anschluss 53 Umwelttipps 53 Änderungen vorbehalten Sicherheitshinweise Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Ge- rät anschließen und benutzen, um Ge- fahren zu vermeiden und einen korrek- ten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanlei- tung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanlei- tung mit. Jeder, der dieses Gerät be- nutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein. Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Ver- wendung im Haushalt bestimmt.

• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsuten- silien.

• Geben Sie keine Lösungsmittel in das Ge- rät. Andernfalls besteht Explosionsgefahr.

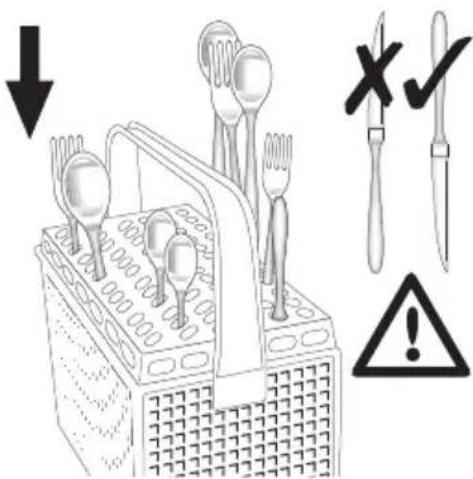

• Ordnen Sie Messer und andere spitze Ge- genstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.

• Verwenden Sie ausschließlich Markenrei- nigungsprodukte für Geschirrspüler (Spül- mittel, Salz, Klarspüler).

• Wenn Sie die Tür öffnen, während das Ge- rät in Betrieb ist, kann heißer Dampf aus- treten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülpro- gramms nichts aus dem Geschirrspüler.

• Wenn das Spülprogramm beendet ist, zie- hen Sie den Netzstecker aus der Netz- steckdose und schließen Sie den Wasser- hahn.

• Das Gerät darf nur von einem Servicetech- niker einer autorisierten Kundendienststel- le repariert werden. Dabei dürfen aus- schließlich Originalersatzteile verwendet werden.

• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallge- fahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst. Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kin- dern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfah- rung nicht benutzt werden. Solche Perso- nen müssen von einer Person beaufsich- tigt oder bei der Bedienung des Geräts an- geleitet werden, die für ihre Sicherheit ver- antwortlich ist.

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verät- zungen an Augen, Mund oder Kehlkopf zu vermeiden.

• Trinken Sie kein Wasser aus dem Ge- schirrspüler. Es können Spülmittelrück- stände darin zurückbleiben. 37• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stol- pert.

• Setzen oder stellen Sie sich nie auf die of- fene Tür. Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät be- dienen. Kinder müssen beaufsichtigt wer- den, so dass sie nicht mit dem Gerät spie- len können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Ersti- ckungsgefahr.

• Bewahren Sie alle Reinigungsmittel an ei- nem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.

• Halten Sie Kinder vom geöffneten Ge- schirrspüler fern. Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.

• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.

• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch an- derweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Benutzen Sie das Gerät nicht: – wenn das Netzkabel oder die Wasser- schläuche beschädigt sind, – wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt wer- den. Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen. Gerätebeschreibung 381 Oberkorb 2 Anzeige der Wasserhärtestufe 3 Salzbehälter 4 Behälter für Reinigungsmittel 5 Dosiergerät für Klarspüler 6 Typenschild 7 Filter 8 Unterer Sprüharm 9 Oberer Sprüharm Bedienblende

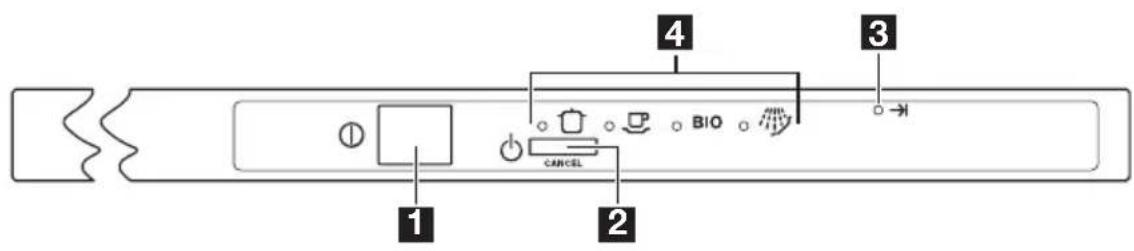

1 Ein/Aus-Taste 2 Programmauswahl/-abbruch-Taste / (CANCEL) 3 Kontrolllampe 4 Programmkontrolllampen Kontrolllampe Diese Kontrolllampe leuchtet auf, wenn das Spül- programm zu Ende ist. Zusatzfunktionen:

• Einstellung des Wasserenthärters.

• Ein-/Abschalten der akustischen Signale.

• Alarm bei einer Störung des Geräts. Programmauswahl/-abbruch-Taste Verwenden Sie die Programmauswahl/-ab- bruch-Taste für folgende Vorgänge:

• Zum Einstellen des Spülprogramms. Siehe Kapitel "Wählen und Starten eines Spül- programms".

• Zum Einstellen des Wasserenthärters. Sie- he Kapitel "Einstellen des Wasserenthär- ters".

• Zum Ein-/Ausschalten der Signaltöne. Sie- he Abschnitt "Signaltöne".

• Zum Abbrechen eines laufenden Spülpro- gramms. Siehe Kapitel "Wählen und Star- ten eines Spülprogramms". Einstellmodus Das Gerät befindet sich im Einstellmodus, wenn alle Programmkontrolllampen ausge- schaltet sind und die Kontrolllampe für das Programmende blinkt. Der Geschirrspüler muss sich im Einstellmo- dus befinden, damit die folgenden Vorgänge ausgeführt werden können: – Einstellen eines Spülprogramms. – Einstellen des Wasserenthärters. – Ein-/Ausschalten der Signaltöne. Falls eine Programmkontrolllampe leuchtet, müssen Sie das Programm abbrechen, um zum Einstellmodus zurückzukehren. Siehe 39Kapitel "Wählen und Starten eines Spülpro- gramms". Programmkontrolllampen A und B Neben der Anzeige des gewählten Spülpro- gramms haben diese Kontrolllampen auch noch Zusatzfunktionen:

• Einstellung des Härtegrads für den Was- serenthärter.

• Ein-/Ausschalten der Signaltöne. Signaltöne Signaltöne werden in folgenden Situationen ausgegeben:

• Am Ende des Spülprogramms.

• Bei einer Fehlfunktion des Geräts. Die Signaltöne sind werkseitig aktiviert. Gehen Sie bitte wie folgt vor, um die Signal- töne auszuschalten:

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus

3. Halten Sie die Programmauswahl/-ab-

bruch-Taste so lange gedrückt, bis die Programmkontrolllampe A blinkt und die Programmkontrolllampe B leuchtet.

4. Drücken Sie erneut die Programmaus-

wahl/-abbruch-Taste. – Die Programmkontrolllampe A leuchtet nun. – Die Programmkontrolllampe B beginnt zu blinken.

5. Warten Sie, bis die Programmkontroll-

lampe A erlischt. – Die Programmkontrolllampe B blinkt weiterhin. – Die Kontrolllampe für das Programm- ende leuchtet auf. Die Signaltöne sind eingeschaltet.

6. Drücken Sie erneut die Programmaus-

wahl/-abbruch-Taste. – Die Kontrolllampe für das Programm- ende erlischt. Die Signaltöne sind ausgeschaltet.

7. Schalten Sie das Gerät aus, um diese

Einstellung zu speichern. Gehen Sie bitte wie folgt vor, um die Signal- töne einzuschalten:

1. Führen Sie erneut das obige Verfahren

durch, bis die Kontrolllampe für das Pro- grammende aufleuchtet. Verwendung des Geräts Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter

(Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserent- härter bei Bedarf auf die richtige Stufe ein.

2. Füllen Sie den Salzbehälter mit Geschirr-

3. Füllen Sie den Klarspüldosierer mit Klar-

4. Ordnen Sie Geschirr und Besteck in den

5. Stellen Sie je nach Spülgut und Ver-

schmutzungsgrad das passende Spül- programm ein.

6. Füllen Sie den Spülmittelbehälter mit der

passenden Menge an Spülmittel.

7. Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten verwenden, siehe das Kapitel "Gebrauch von Spül- mitteln". Einstellen des Wasserenthärters Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nach- teilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).

• Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).

• Clarke-Werte. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Be- darf erfahren Sie den Härtegrad bei Ihrem Wasserversorger. 40Wasserhärte Einstellung des Wasserenthärters °dH °TH mmol/l Clarke- Werte Manuell Elektronisch

1) Kein Salz erforderlich.

Sie müssen den Wasserenthärter ma- nuell und elektronisch einstellen. Manuelle Einstellung Werkseitig ist das Gerät auf Stufe 2 ein- gestellt.

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb.

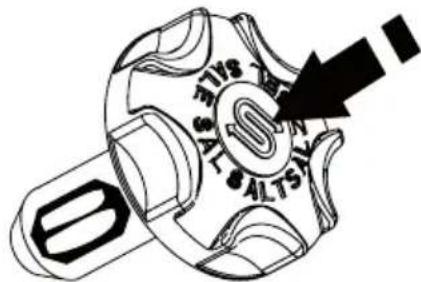

3. Drehen Sie die Härtebereichsanzeige auf

Härtestufe 1 oder 2 (siehe die Tabelle).

4. Setzen Sie den Unterkorb ein.

5. Schließen Sie die Tür.

Elektronische Einstellung Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus

3. Halten Sie die Programmauswahl/-ab-

bruch-Taste gedrückt.

4. Lassen Sie die Programmauswahl/-ab-

bruch-Taste los, wenn die Programm- kontrolllampe A zu blinken beginnt und die Programmkontrolllampe B aufleuch- tet.

5. Warten Sie, bis die Programmkontroll-

lampe B erlischt. – Die Programmkontrolllampe A beginnt zu blinken. – Die Kontrolllampe für das Programm- ende beginnt zu blinken.

6. Drücken Sie die Programmauswahl/-ab-

bruch-Taste einmal. – Die Programmkontrolllampe A beginnt zu blinken. – Die Einstellungsfunktion für den Was- serenthärter ist nun aktiviert. – Durch Blinken der Kontrolllampe für das Programmende wird die Stufe an- gezeigt, auf die der Wasserenthärter eingestellt ist. Beispiel: 5 Blinksignale, Pause, 5 Blink- signale, Pause usw... = Stufe 5.

7. Drücken Sie die Programmauswahl/-ab-

bruch-Taste einmal, um die Einstellung des Wasserenthärters um eine Stufe zu erhöhen.

8. Drücken Sie die Ein/Aus-Taste, um die

Einstellung zu speichern. 41Gebrauch von Salz für Geschirrspüler Vorsicht! Verwenden Sie ausschließlich Geschirrspülsalz. Andere Salzarten, die nicht auf Geschirrspüler ausgelegt sind, können den Wasserenthärter beschädigen. Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Wenn Sie Salz in den Salzbehälter gefüllt haben, starten Sie bitte ein Spülprogramm; so bleibt kein verschüttetes Salz auf dem Geräteboden und Korrosion wird verhindert! Gehen Sie wie folgt vor, um den Salzbe- hälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhr-

zeigersinn, um den Salzbehälter zu öff- nen.

2. Füllen Sie den Salzbehälter mit 1 Liter

Wasser (nur bei der Erstinbetriebnahme).

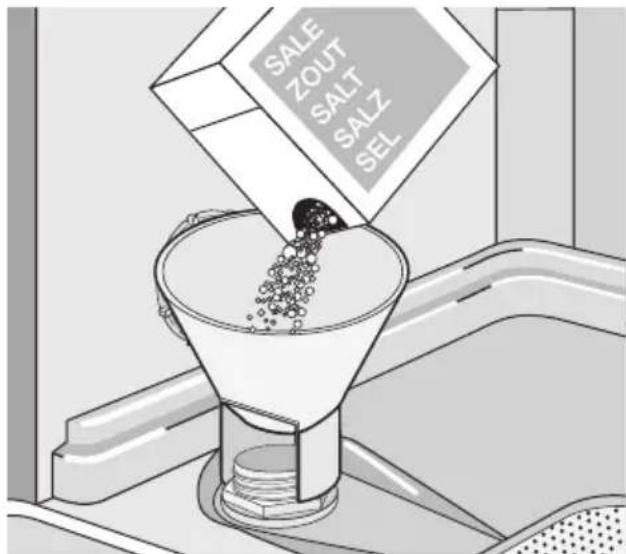

3. Verwenden Sie den Trichter, um den Be-

hälter mit Salz zu füllen.

4. Entfernen Sie das Salz, das sich um die

Öffnung des Salzbehälters herum ange- sammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn,

um den Salzbehälter zu schließen. Es ist normal, dass das Wasser aus dem Salzbehälter beim Einfüllen von Salz überläuft. Wichtig! Füllen Sie den Salzbehälter von Zeit zu Zeit nach. Im Deckel des Salzbehälters befindet sich in der Mitte eine Salznachfüllanzeige. Solange der Behälter noch genügend Salz enthält, ist deutlich ein grüner Schwimmer zu sehen. Ist das Salz aufgebraucht, ist der Schwimmer kaum noch sichtbar. Gebrauch von Klarspülmittel Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reini- gungsmittel für Geschirrspüler, Flüssig- reiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden. Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet. Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt. Füllen Sie den Klarspüldosierer, wie im Fol- genden gezeigt:

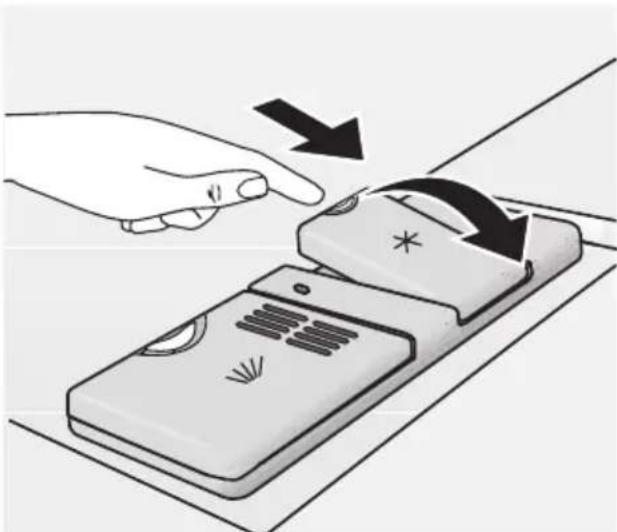

1. Drücken Sie die Entriegelungstaste, um

den Klarspüldosierer zu öffnen.

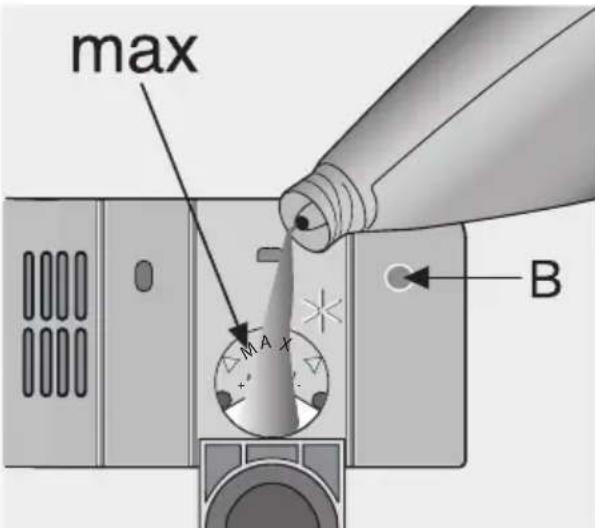

422. Füllen Sie den Klarspüldosierer mit Klar-

spüler. Der maximale Füllstand wird durch die Markierung "max".angezeigt.

3. Wischen Sie verschütteten Klarspüler mit

einem saugfähigen Tuch auf, um zu gro- ße Schaumbildung beim nächsten Spül- programm zu vermeiden.

4. Schließen Sie den Klarspülerdosierer.

Füllen Sie den Klarspüldosierer auf, wenn die Anzeige für den Klarspüler ( B) durchsichtig wird. Einstellung des Klarspüldosierers Der Wasserenthärter ist werkseitig auf Här- testufe 3 eingestellt. Sie können den Klarspüldosierer auf die Stu- fen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

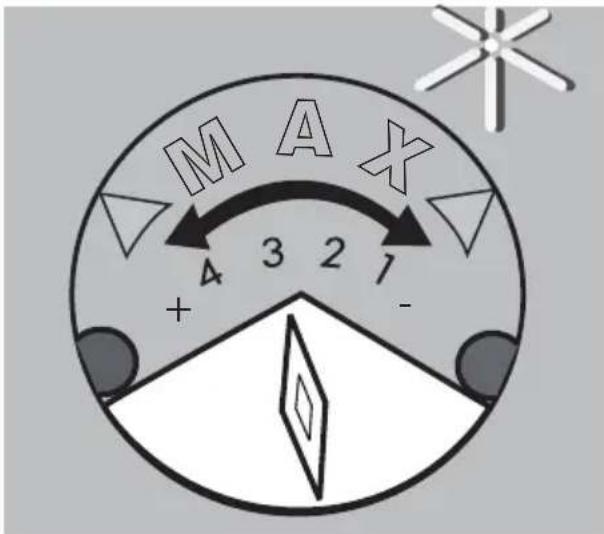

1. Drehen Sie die Klarspüldosieranzeige,

um die Dosierung zu erhöhen oder zu senken. – Erhöhen Sie die Dosierung, wenn auf dem Geschirr Wassertropfen oder Kal- kablagerungen sind. – Verringern Sie die Dosierung, wenn Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind. Laden von Besteck und Geschirr Hilfreiche Hinweise und Tipps Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien. Spülen Sie in diesem Gerät keine Wasser ab- sorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

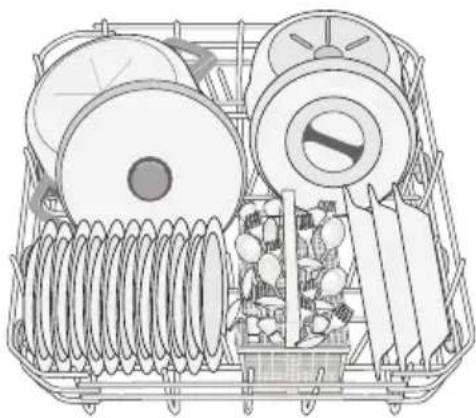

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor: – Entfernen Sie alle Essensreste und sonstigen größeren Partikel. – Weichen Sie angebrannte Reste in Pfan- nen, Töpfen usw. ein. 43• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes: – Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein. – Achten Sie darauf, dass sich kein Was- ser in Höhlungen oder Vertiefungen sammeln kann. – Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen. – Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu lie- gen kommen. – Achten Sie darauf, dass Gläser einander nicht berühren. – Ordnen Sie kleine Gegenstände in den Besteckkorb ein.

• Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

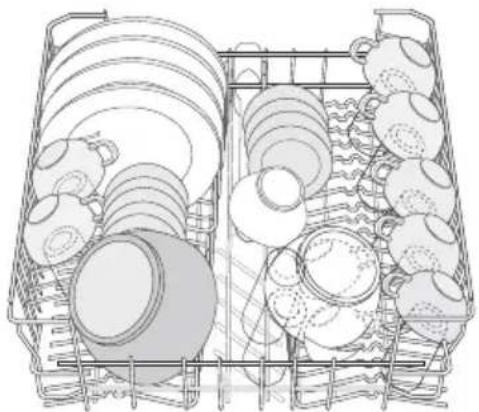

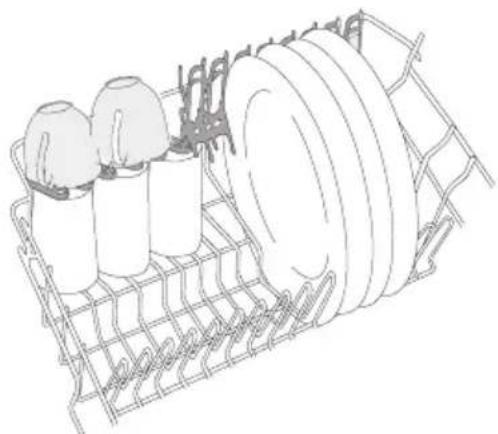

• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass die- se nicht verrutschen können. Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten. Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar. Unterkorb Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an. Besteckkorb Warnung! Stellen Sie keine Messer mit langen Klingen in aufrechter Stellung ein. Legen Sie langes oder scharfes Besteck waagerecht in den Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um. Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein. Stellen Sie Messer mit den Griffen nach oben ein. Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben. Verwenden Sie das Besteckgitter. Wenn die Besteckabmessungen die Verwendung des Besteckgitters nicht zulassen, kann es ent- fernt werden. Oberkorb Der Oberkorb ist zur Aufnahme von Tellern (bis zu 24 cm Durchmesser), Saucieren, Sa- latschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut 44so ein, dass das Wasser alle Oberflächen er- reichen kann. Ordnen Sie Teller ausschließlich in den hinteren Teil des Oberkorbs ein. Neigen Sie sie nach vorn. Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt wer- den. Klappen Sie die Tassenablagen für hö- heres Geschirr nach oben. Höhenverstellung des Oberkorbs Wenn Sie sehr große Teller oder Servierplat- ten in den Unterkorb einordnen wollen, müs- sen Sie gegebenenfalls die Höhe des Ober- korbs verstellen. Vorsicht! Nehmen Sie die Höhenverstellung vor dem Beladen des Oberkorbs vor. Maximale Geschirrhöhe Oberkorb Unterkorb Obere Position 20 cm 31 cm Untere Position 24 cm 27 cm Gehen Sie wie folgt vor, um den Oberkorb nach oben zu verstellen:

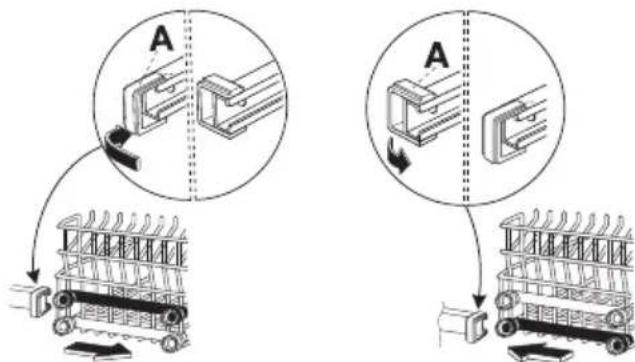

1. Ziehen Sie die vorderen Anschläge (A)

des Oberkorbs nach außen ab.

2. Ziehen Sie den Korb heraus.

3. Bringen Sie den Korb in die obere Positi-

4. Bringen Sie die vorderen Anschläge (A)

wieder an der ursprünglichen Stelle an. Vorsicht! Wenn sich der Oberkorb in der oberen Position befindet, stellen Sie keine Tassen auf die Tassenablagen. Gebrauch von Spülmittel Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirr- spüler-Tabs) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosie- rung.

• Empfehlungen für die Lagerung. Verwenden Sie nicht mehr als die ange- gebene Spülmittelmenge, um die Um- weltbelastung möglichst gering zu hal- ten. Gehen Sie wie folgt vor, um den Reinigungs- mittelbehälter zu füllen:

1. Öffnen Sie den Deckel des Reinigungs-

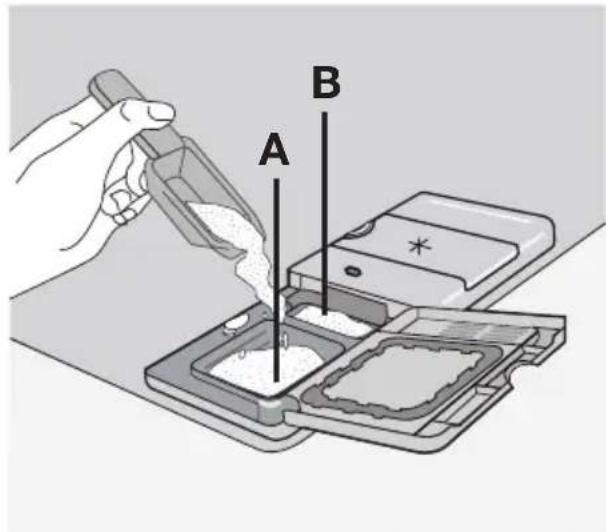

452. Füllen Sie den Reinigungsmittelbehälter

( A) mit Reinigungsmittel. Die Markierung zeigt die Dosierung an: 20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel.

3. Geben Sie bei einem Spülprogramm mit

Vorspülgang zusätzlich etwas Reini- gungsmittel ins Vorspülfach ( B).

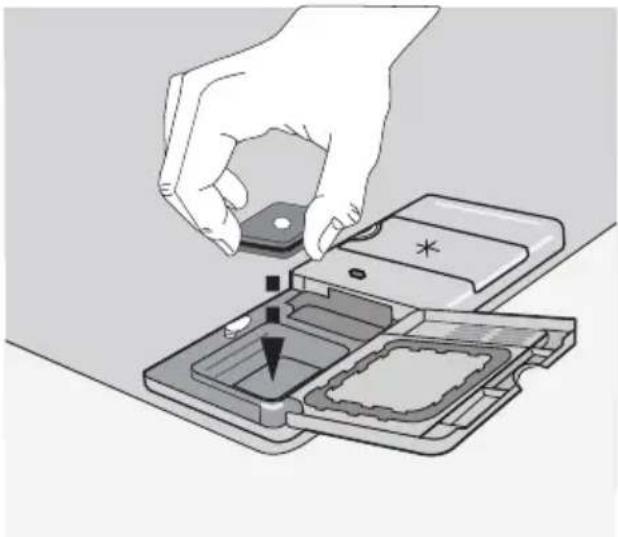

4. Wenn Sie Geschirrspüler-Tabs verwen-

den, legen Sie diese in den Reinigungs- mittelbehälter ( A).

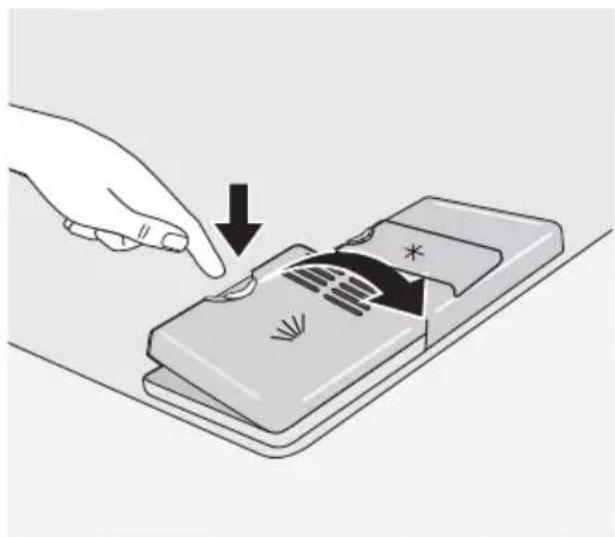

5. Schließen Sie den Deckel des Spülmittel-

behälters. Drücken Sie auf den Deckel, bis er einrastet. Spülmittel unterschiedlicher Marken lö- sen sich unterschiedlich schnell auf. Ei- nige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optima- len Ergebnisse. Wählen Sie lange Spül- programme, wenn Sie Geschirrspüler- Tabs verwenden, damit sich das Spül- mittel vollständig auflösen kann. Verwendung von Kombi- Reinigungstabletten Diese Tabs enthalten Mittel wie Reinigungs- mittel, Klarspülmittel, und Geschirrspüler- salz. Einige Tab-Sorten können auch andere Zusätze enthalten Wenn Sie Tabs verwenden, die Spezialsalz und Klarspülmittel enthalten, ist es nicht er- forderlich, die Salz- und Klarspülmittelbehäl- ter aufzufüllen. In diesem Fall leuchtet die Kontrolllampe für die Klarspüldosierung per- manent, wenn das Gerät eingeschaltet wird.

1. Überprüfen Sie, ob diese Tabs für den

Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.

2. Wählen Sie für die Wasserhärte und die

Klarspüldosierung die niedrigste Stufe. Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor

1. Füllen Sie den Klarspüldosierer mit Klar-

2. Stellen Sie den Klarspüldosierer auf Stufe

2 ein. 46Um wieder normale Reinigungsmittel zu verwenden

1. Füllen Sie den Salzbehälter und den Klar-

2. Stellen Sie die Wasserhärte auf die

höchste Härtestufe ein.

3. Führen Sie ein Spülprogramm ohne Ge-

4. Stellen Sie den Wasserenthärter auf den

Wasserhärtegrad in Ihrer Region ein.

5. Stellen Sie den Klarspüldosierer ein.

Auswählen und Starten eines Spülprogramms Stellen Sie das Spülprogramm bei einen Spaltbreit geöffneter Tür ein. Das Spül- programm beginnt erst, nachdem Sie die Tür geschlossen haben. Bis dahin können die Einstellungen noch geändert werden. Gehen Sie wie folgt vor, um ein Spülpro- gramm einzustellen und zu starten:

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus

3. Drücken Sie die Programmauswahl/-ab-

bruch-Taste wiederholt, um das Spülpro- gramm einzustellen. Siehe hierzu das Ka- pitel "Spülprogramme". – Die Programmkontrolllampe leuchtet auf.

4. Schließen Sie die Tür des Geschirrspü-

lers. – Das Spülprogramm startet automa- tisch. Ein laufendes Spülprogramm kann nicht geändert werden. Sie müssen dann das Spülprogramm abbrechen. Warnung! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist. Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten. Abbrechen eines Spülprogramms

1. Halten Sie die Programmauswahl/-ab-

bruch-Taste ca. 3 Sekunden lang ge- drückt. – Die Programmkontrolllampe erlischt. – Die Kontrolllampe für das Programm- ende beginnt zu blinken.

2. Lassen Sie die Programmauswahl/-ab-

bruch-Taste los, um das Spülprogramm abzubrechen. Jetzt haben Sie folgende Möglichkeiten:

1. Sie können das Gerät ausschalten.

2. Sie können ein neues Spülprogramm ein-

stellen. Füllen Sie den Spülmittelbehälter mit Spül- mittel, bevor Sie ein neues Spülprogramm einstellen. Unterbrechen eines Spülprogramms Öffnen Sie die Tür.

• Das Programm stoppt. Schließen Sie die Tür.

• Das Programm wird ab der Stelle fortge- setzt, an der es unterbrochen wurde. Ende des Spülprogramms Schalten Sie das Gerät aus, wenn Folgendes zutrifft:

• Das Gerät stoppt automatisch.

• Die Signaltöne für das Programmende werden ausgegeben.

1. Öffnen Sie die Tür.

– Die Kontrolllampe für das Programm- ende leuchtet auf. – Die Programmkontrolllampe leuchtet weiterhin.

2. Drücken Sie die Ein/Aus-Taste.

3. Lassen Sie die Tür einige Minuten lang

nur einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen. So erzielen Sie bessere Trocknungsergebnisse. Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Hei- ßes Geschirr ist stoßempfindlich. Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Un- terkorb, dann das aus dem Oberkorb he- raus.

• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr. 47Spülprogramme Spülprogramme Programm Grad der Ver- schmut- zung Spülgut Programmbeschreibung Stark ver- schmutzt Geschirr, Be- steck, Töpfe, Pfannen Vorspülgang Hauptspülgang bis zu 70 °C 2 Zwischenspülgänge Klarspülgang Trocknen Normal ver- schmutzt Geschirr, Be- steck, Töpfe, Pfannen Vorspülgang Hauptspülgang bis zu 65 °C 2 Zwischenspülgänge Klarspülgang Trocknen

Normal ver- schmutzt Geschirr und Be- steck Vorspülgang Hauptspülgang bis zu 50 °C 1 Zwischenspülgang Klarspülgang Trocknen Beliebig Teilweise beladen (weiteres Spülgut soll im Lauf des Tages noch hin- zukommen) 1 Kaltspülgang (damit die Speiserück- stände nicht festkleben). Für dieses Programm ist kein Spülmittel erforderlich.

1) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte Programm Programmdauer (in Minuten) Energieverbrauch (in kWh) Wasserverbrauch in Litern 120-130 1,8-2,0 22-24 105-115 1,5-1,7 23-25 130-140 1,0-1,2 14-16 12 0,1 5 Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Tempe- ratur des Wassers, den Schwankungen in der Stromversorgung und der Ge- schirrmenge variieren können. Reinigung und Pflege Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen. Filterreinigung Vorsicht! Verwenden Sie das Gerät nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden. Reinigen Sie die Filter bei Bedarf. Schmutzi- ge Filter beeinträchtigen das Spülergebnis. Der Geschirrspüler hat 3 Filter:

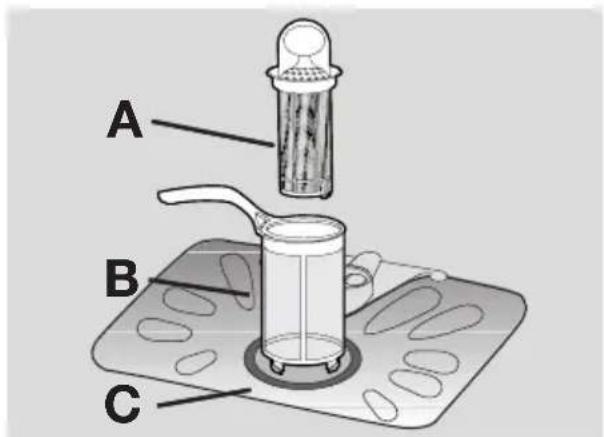

Gehen Sie wie folgt vor, um die Filter zu rei- nigen:

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb.

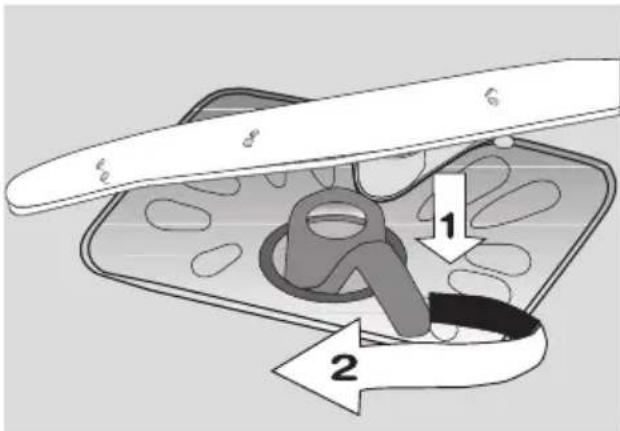

3. Um das Filtersystem zu entriegeln, dre-

hen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

4. Nehmen Sie das Filtersystem heraus.

5. Fassen Sie den Grobfilter (A) am Hand-

6. Nehmen Sie den Grobfilter (A) aus dem

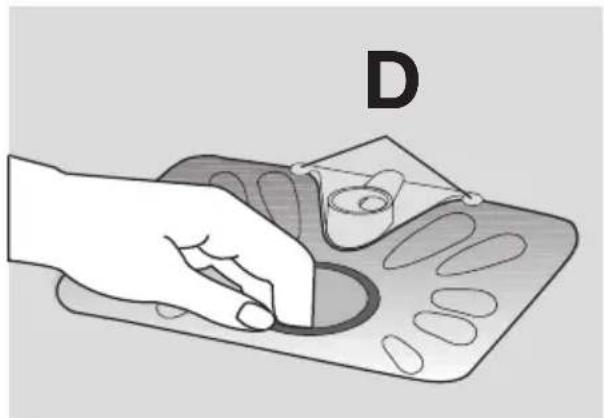

7. Nehmen Sie den Flachfilter (C) unten aus

8. Reinigen Sie die Filter unter fließendem

9. Setzen Sie den Flachfilter (C) unten in

das Gerät ein. Setzen Sie den Flachfilter korrekt unter den beiden Führungen (D) ein.

10. Setzen Sie den Grobfilter (A) in den Mik-

rofilter (B) und drücken Sie die Filter zu- sammen.

11. Setzen Sie das Filtersystem wieder ein.

12. Um das Filtersystem zu arretieren, dre-

hen Sie den Griff des Mikrofilters (B) im Uhrzeigersinn, bis er einrastet.

13. Setzen Sie den Unterkorb ein.

14. Schließen Sie die Tür.

Nehmen Sie die Sprüharme nicht he- raus. Wenn die Löcher in den Sprüharmen ver- stopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick. Reinigung der Außenseiten Reinigen Sie die Außenseiten und die Be- dienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu aus- schließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämm- chen oder Lösungsmittel (Azeton, Trichlor- äthylen usw.) Frostschutzmaßnahmen Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden. Wenn eine Aufstellung in forstfreier Umge- bung nicht möglich ist, entleeren Sie das Ge- rät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen. 49Was tun, wenn … Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst. Fehlercode und Störung Mögliche Ursachen und Abhilfe

• Die Kontrolllampe für das laufende Programm blinkt ständig

• Akustische Signalabfolge

• Kontrolllampe "Programmende" blinkt 1-mal Es läuft kein Wasser in den Geschirr- spüler.

• Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft. Reinigen Sie den Wasserhahn.

• Der Wasserhahn ist zugedreht. Drehen Sie den Wasserhahn auf.

• Der Filter im Wasserzulaufschlauch ist verstopft. Reinigen Sie den Filter.

• Der Wasserzulaufschlauch ist falsch angeschlossen. Mögli- cherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Die Kontrolllampe für das laufende Programm blinkt ständig

• Akustische Signalabfolge

• Kontrolllampe "Programmende" blinkt 2-mal Das Gerät pumpt das Wasser nicht ab.

• Der Siphon ist verstopft. Reinigen Sie den Siphon.

• Der Wasserablaufschlauch ist falsch angeschlossen. Mögli- cherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Die Kontrolllampe für das laufende Programm blinkt ständig

• Akustische Signalabfolge

• Kontrolllampe "Programmende" blinkt 3-mal Die Aquasafe-Einrichtung ist ausge- löst

• Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst. Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen. Schließen Sie die Tür.

• Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in die Netzsteckdose.

• Die Sicherung der Hausinstallation ist durchgebrannt. Tauschen Sie die Sicherung aus. Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Pro- gramm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kunden- dienst. Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

• Seriennummer (S.N.) Sie finden diese Angaben auf dem Typen- schild. Tragen Sie die Angaben hier ein: Modell : .......... Produktnummer : .......... Seriennummer : .......... Das Spülergebnis ist nicht zufriedenstellend Das Geschirr ist nicht sauber • Das ausgewählte Spülprogramm ist für das Spülgut und den Ver- schmutzungsgrad nicht geeignet.

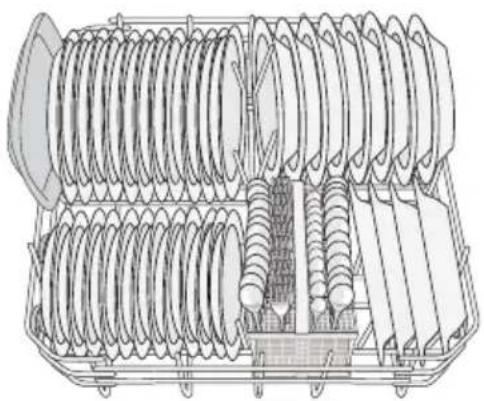

• Die Körbe sind falsch beladen, so dass das Wasser nicht alle Ober- flächen erreichen kann.

• Aufgrund falscher Beladung können sich die Sprüharme nicht dre- hen.

• Die Filter sind verschmutzt oder nicht korrekt installiert.

• Das Spülmittel ist zu hoch oder zu niedrig dosiert. 50Das Spülergebnis ist nicht zufriedenstellend Auf dem Geschirr befinden sich Kalkablagerungen

• Der Salzbehälter ist leer.

• Der Wasserenthärter ist auf eine falsche Stufe eingestellt.

• Der Deckel des Salzbehälters ist nicht richtig geschlossen. Das Geschirr ist nass und glanzlos

• Es wurde kein Klarspüler verwendet.

• Der Klarspüldosierer ist leer. Schlieren, Streifen, milchige Flecken oder blau schim- mernde Beläge befinden sich auf Gläsern und Geschirr

• Verwenden Sie weniger Klarspüler. Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr

• Verwenden Sie mehr Klarspüler.

• Die Ursache kann beim Spülmittel liegen. Technische Daten Abmessungen Breite in cm 59,6 Höhe in cm 81,8-87,8 Tiefe in cm 55,5 Elektrischer Anschluss - An- schlussspannung - Gesamtleis- tung - Sicherung Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür. Wasserdruck Mindestdruck 0,5 bar (0,05 MPa) Höchstdruck 8 bar (0,8 MPa) Kapazität Maßgedecke 12 Gerät aufstellen Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist. Wichtig! Halten Sie sich für folgende Tätigkeiten an die Anweisungen in der beiliegenden Schablone:

• Anbringen der Arbeitsplatte.

• Anschließen des Wasserzulaufs und -ab- laufs. Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle). Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein. Stellen Sie das Gerät in der Nähe eines Was- serhahns und eines Ablaufs auf. Es sind keine Lüftungsöffnungen für den Ge- schirrspüler erforderlich, sondern nur Durch- führungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzka- bel. Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet. Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden. Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel Vergewissern Sie sich, dass die Arbeitsplat- te, unter die der Geschirrspüler eingescho- ben wird, ordnungsgemäß und sicher (an be- nachbarbarten Küchenschränken/-möbeln, Wänden usw.) befestigt ist. Ausrichten des Geräts Achten Sie darauf, dass das Gerät waag- recht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anzie- 51hen oder Lockern der Stellfüße waagrecht aus. Wasseranschluss Wasserzulaufschlauch Schließen Sie das Gerät an einen Heißwas- seranschluss (max. 60 °C) oder einen Kalt- wasseranschluss an. Wenn Sie Ihr Heißwasser mithilfe umwelt- freundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Wind- kraft) aufbereiten, können Sie durch den An- schluss des Geräts an die Heißwasserver- sorgung Energie sparen. Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an. Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät. Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Informieren Sie sich bei Ihrem Was- serversorger über den durchschnittlichen Wasserdruck in Ihrer Region. Achten Sie darauf, dass der Wasserzulauf- schlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt. Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann. Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an. Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft. Wenn der Wasserzulaufschlauch eine un- dichte Stelle aufweist, unterbricht das Si- cherheitsventil den Wasserzulauf. Gehen Sie beim Anschluss des Wasserzu- laufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.

• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulauf- schlauch oder das Sicherheitsventil be- schädigt sind.

• Ein Wasserzulaufschlauch mit Sicherheits- ventil darf nur vom Kundendienst ausge- tauscht werden. Warnung! Gefährliche Spannung Ablaufschlauch

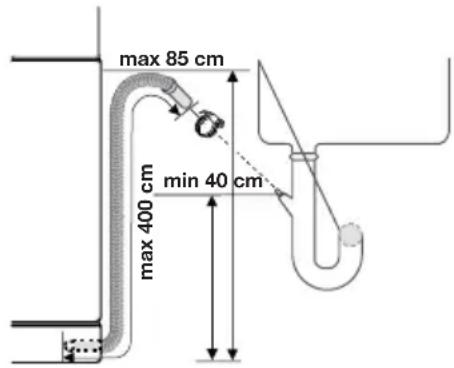

1. Schließen Sie den Ablaufschlauch an den

Siphon an und befestigen Sie ihn an der Unterseite der Arbeitsplatte. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.

2. Schließen Sie den Ablaufschlauch an ein

Standrohr mit Belüftungsöffnung an (Min- destdurchmesser des Innenrohres 4 cm). max 85 cm min 40 cm max 400 cm Achten Sie darauf, dass der Wasserablauf- schlauch nicht geknickt oder eingeklemmt wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann. Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Was- ser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zurückfließt. Ein Verlängerungs-Ablaufschlauch darf nicht länger als 2 Meter sein. Der Innendurchmes- ser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs. Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen 52wird, muss die Kunststoffmembran (A) ent- fernt werden. Falls Sie die Kunststoffmemb- ran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen Das Gerät besitzt eine Sicherheitsfunk- tion, die verhindert, dass Wasser ins Ge- rät zurückfließt. Falls der Siphon Ihrer Spüle ein "Rücklaufventil" hat, kann die- ses Ventil den korrekten Wasserablauf Ihres Gerätes beeinträchtigen. Entfernen Sie das Rücklaufventil. Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann. Elektrischer Anschluss Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise. Erden Sie das Gerät gemäß den Sicher- heitshinweisen. Vergewissern Sie sich, dass die Netz- spannung und -frequenz in Ihrer Region mit den auf dem Typenschild angege- benen Anschlusswerten übereinstim- men. Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkon- taktsteckdose an. Verwenden Sie keine Mehrfachsteckdo- sen, Steckverbinder oder Verlänge- rungskabel. Andernfalls besteht Feuer- gefahr. Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kun- dendienst. Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist. Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker. Umwelttipps Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Das Verpackungsmaterial ist umweltfreund- lich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entspre- chend seiner Kennzeichnung bei den kom- munalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern. Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie Netzkabel und Netz- stecker ab und entsorgen Sie beides.

• Entfernen Sie die Türverriegelung. Da- durch verhindern Sie, dass sich Kin- der aus Versehen im Inneren des Ge- räts einsperren und in Lebensgefahr geraten. 53Contents Safety information 54 Product description 55 Control panel 56 Use of the appliance 57 Setting the water softener 57 Use of dishwasher salt 58 Use of rinse aid 59 Loading cutlery and dishes 60 Use of detergent 62 Setting and starting a washing programme
