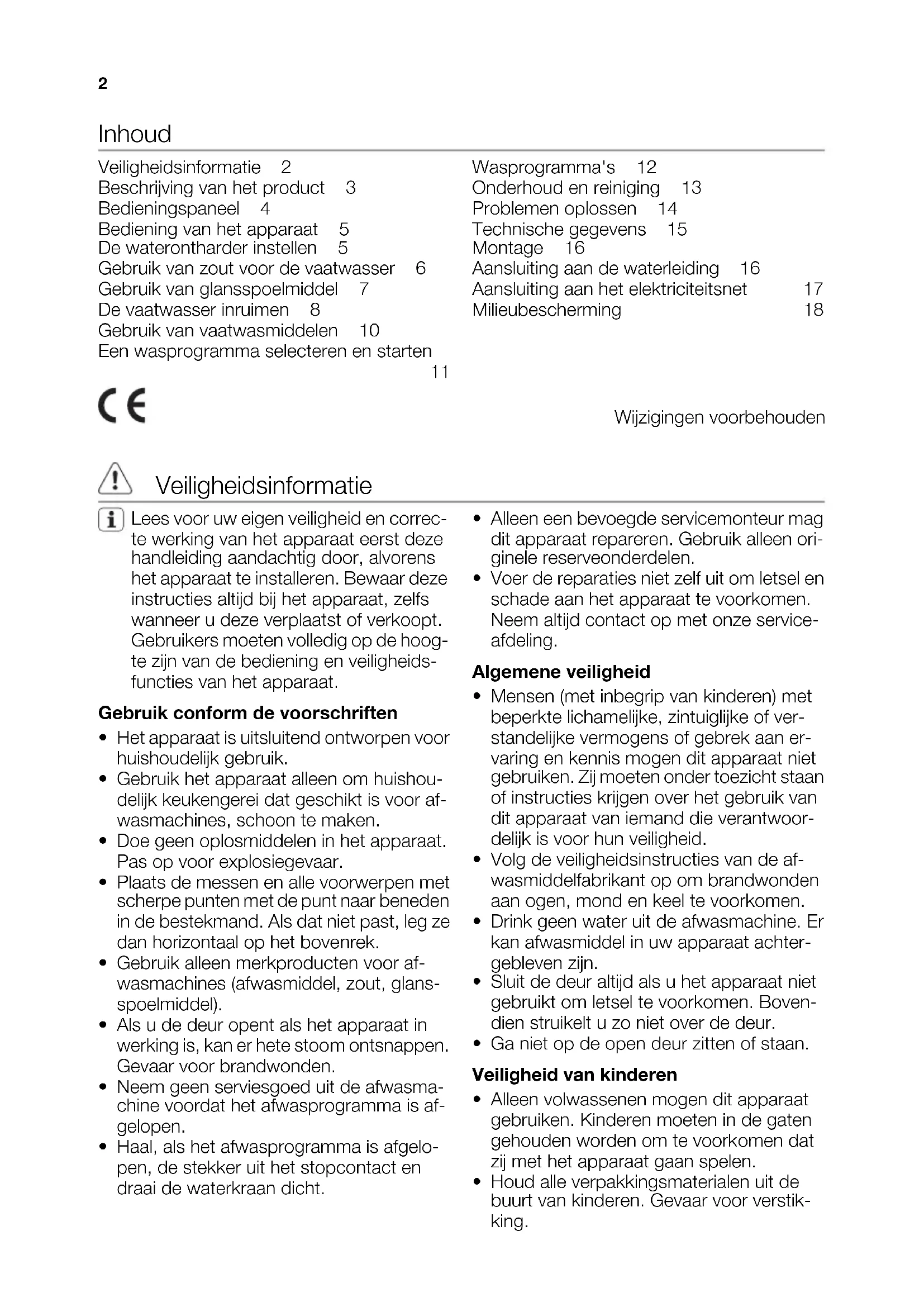

GEBRUIKSAANWIJZING AFI8523ZT ETNA

Veiligheidsinformatie 2

Beschrijving van het product 3

Bedieningspanel 4

Bediening van het apparatus 5

De waterontharder instellen 5

Gebruik van zout voor de vaatwasser 6

Gebruik van glansspoelmiddel 7

Devaatwasser inruimen 8

Gebruik van vaatwasmiddelen 10

Een wasprogramma selecteren en starten

11

Wasprogramma's 12

Onderhoud en reiniging 13

Problemen oplossen 14

Aansluiting aan de waterleiding 16

Aansluiting aan het elektriciteitsnet 17

Milieubescherming 18

Wijzigingen voorbehonden

Veiligheidsinformatie

i Lees voor uw eigen verilgheid en correcte werkung van het apparaat eerst dezehandleiding aandachtig door, alvorens het apparaat te installereren. Bewaar deze instructies altijd bij het apparaat, zichs wanner u deze verplaatst of verkoopt. Gebruikers要去en volledig op de hoogteলen van de bediening en verilgheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te make.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt waar beneden in de bestekmand. Als dat nicht past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werkking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.

• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan zich.

• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.

• Voer de reparations nicht zich uit om letsel en schade aan het apparaat te voorkomen.

Neem altijd contact op met once serviceafdeling.

Algemene veiligheid

• Menschen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis mogen dit apparaat Niet gebruiken. Zij要去en onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun verilgheid.
• Volg de veiligheidsinstrumentes van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water UIT de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven়n.
• Sluit de deur alkjld als u het apparaat nicht gebruikt om letsel te voorkomen. Boven-dien struikelt u zo Niet over de deur.
• Ga Niet op de opener deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen要去en in de gaten gehonden worden om te voorkomen dat zich met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen nicht aanraken.

• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller of het apparaat Niet is beschadigdijdens het vervoer. Sluit een beschadigd apparaat Niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking voor de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon要去 de elektrische installmentie uitvoeren.
• Een gekwalificeerd en bekwaam persoon要去 het loodgieterswerk uitvoeren.

• Wijzig de specificaties van dit product Niet en verander dit product Niet. Gevaar voor letsel en schade aan het apparatus.

• Het apparaat Niet gebruiken: - als de hoofdkabel of waterslangen beschadigd zich,

• als het bediereningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen.
  Neem contact op met once service-afde-ling.
• Boor Niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

! Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

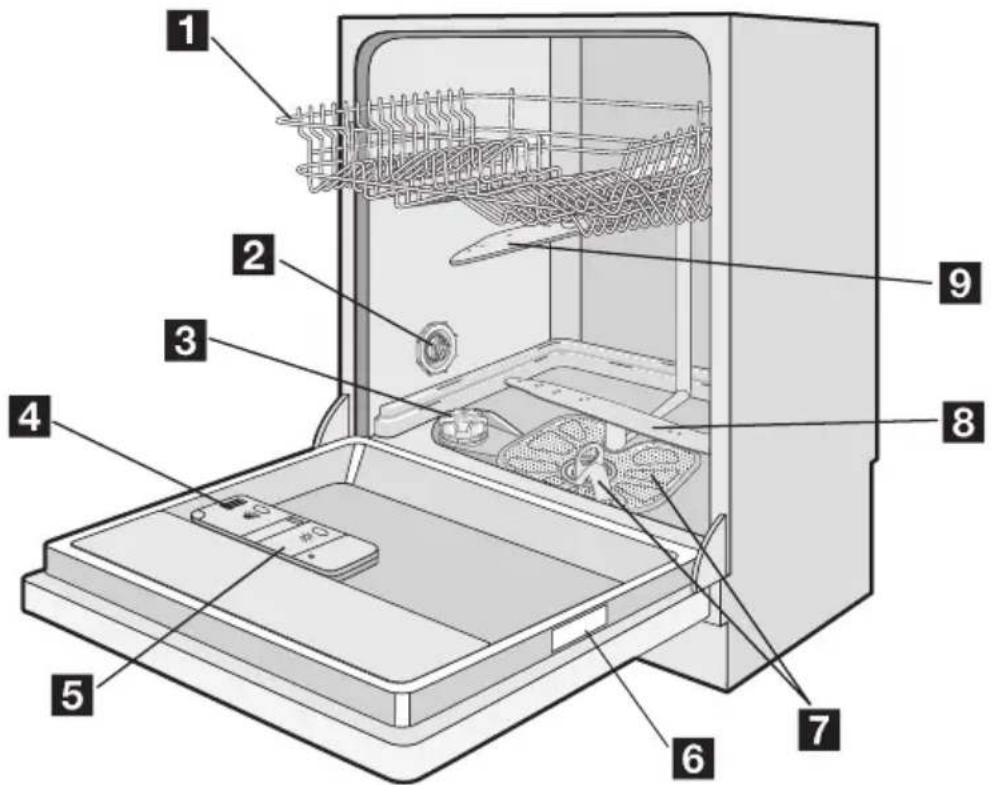

Beschrijving van het product

1 Bovenrek
Instelschijf waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje

6Typeplaatje
7 Filters
8 Onderste spreoiarm
9 Bovenste sproeiarm

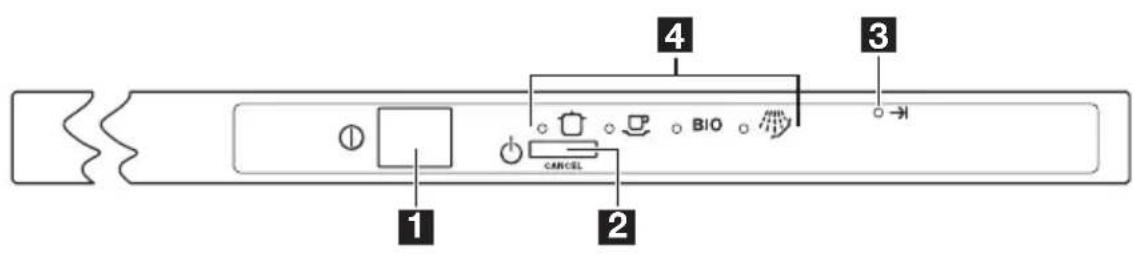

1Aan/Uit-toets
2Toetsprogrammakeuze/annuleren / (CANCEL)
3 Indicatielampje
4Programmalampjes

Indicatielampje
→I	HetindicatielampjeGaat aan wanner het afwas-programma is afgelopen. Hulpfuncties:·Niveau van de waterontharder.·In- of uitschakelen van de geluidssignalen.·Er klinkt een geluidssignaal als het apparaat een storing heeft.

Toetsprogrammakeuze/annuleren

Gebruik de toets Programmakeuze/Annule- ren voor de volgende handelingen:

• Selecteren van afwasprogramma. Zie het hoofdstuk 'Instellen en starten van een wasprogramma'.
• De waterontharder instellen. Lees het hoofdstuk 'Waterontharder instellen'.
• In- of uitschakelen van de geluidssignalen. Zie het hoofdstuk 'Geluidssignalen'.
• Een lopend programma annuleren. Zie het hoofdstuk 'Instellen en starten van een wasprogramma'.

Instelmodus

Het apparaat staat in de instelmodus als alle programmacontrolelampjes uit+zijn en het lampje Einde programma knippert.

Het apparaat moet in de instelmodus staan voor de volgende handelingen:

• Selecteren van een afwasprogramma.
  -Het waterontharderniveau instellen.

• In- of uitschakelen van de geluidssignalen. Als een programmalampje aan is, annuleer dan het programme om terug te keren maar de instelmodus. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Programmalampjes A en B

In aanvulling op de keuze van het bijbehorende afwasprogramma hebben deze lampjes extra functies:

Op welke stand de waterontharder is ingesteld.
- In- en uitschakelen van de geluidssignalen.

Geluidssignalen

U kunt een geluidssignaal waarnemen:
- Aan het einde van het wasprogramma.
- Als het apparaat een storing hebft.

Activering van de geluidssignalen is fabrieksmatig ingesteld.

De geluidssignalen können worden uittgeschakeld aan de hand van de volgende stappen:

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Houd de toets programmakeuze/annule- ren ingedrukt totdat het programma-lampje A gaat knipperen en programma-lampje B continu gaat branden.
4. Druk nogmaals op de toets programma-keuze/annuleren.
5. Programmalampjes A gaat branden.
   -Hetprogramma-indicatielampje B begint te knipperen.

6. Wacht tot programmalampje Auit gaat.
   -Hetprogramma-indicatielampje B blijft knipperen.

7. Het contrôlelampje Einde gaat branden.

1. Druk nogmaals op de toets programma-keuze/annuleren.

2. Het contrôlelampje Einde gaat UIT. De geluidssignalen gaan UIT.

3. Schakel het apparaatuit om de handeling op te slaan.

De geluidssignalen können worden ingeschakeld aan de hand van de volgende stappen:

1. Voer de bovengenoemde procedure uittotdat het controelampje Einde gaatbranden.

Bediening van het apparatus

Zie de volgende instructies voor elke stap van de procedure:

1. Controller of hetiveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.

3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Stel het juiste programa in voor het type lading en mate van verruiling.
6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

i Als u afwasmiddelttabletten gebruikt, zie hoofdstuk 'Gebruik van tabletten'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten hunnen een negatieve invloed hebben op de werking van het apparaat. De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

Duitse graden (dH^)

• Franse graden (°TH).
• mmol/l (millimol per liter - een internationaleenheid voor de hardheid van water).
• Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 -	18 0,7 - 1,8 5	- 12 1 2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Geen zout nodig.
U moet de waterontharder handmatig en elektronisch instellen.

Handmatige afstelling

i Het apparaat in in de fabriek ingesteld op stand 2.

1. Open de deur.
2. Verwijder het onderste rek.
3. Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).
4. Plaats het onderste rek terug.

5. Sluit de deur.

Elektronische aanpassing De waterontharder is fabrieksmatig ingesteld op niveau 5

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op de toets programmakeuze/annuleren en houd deze ingedrukt.

4. Laat de toets programmakeuze/annuler en nadat het programmalampje A gaat knipperen en programmalampje B continu gaat branden.
5. Wacht tot programmalampje Buit gaat.
6. Het programme-indicatielampje A begint te knipperen.
7. Het controleampje einde programma begint te knipperen.

8. Druk een keer op de toets programma-keuze/annuleren.

9. Het programme-indicatielampje A begint te knipperen.

10. De instelfunctie van de waterontharder is geactiveerd.
11. Het lampje 'einde programme' knippert om het niveau van de waterontharder aan te gezven.

Voorbeeld: 5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5.

1. Druk een keer op de toets programma-keuze/annuleren om de stand van de wa-terontharder te verhogen.
2. Druk op de aan-/uit-toets om de handeling op te slaan.

Gebruik van zout voor de vaatwasser

! Let op! Gebruik alleen zout voor afwasmachines. Andere soorten zout die Niet geschikt zijn voor afwasmachines{kunnen schade toebrengen aan de waterontharder.
! Let op! Zoutkorrels en zout water op de bodem van het apparaat+kunnen roest veroorzaken. Vul het apparaat met zout voordatu een afwasprogramma start om roest te voorkomen.

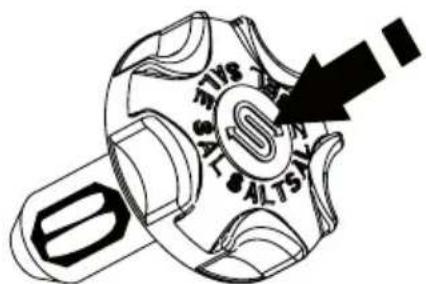

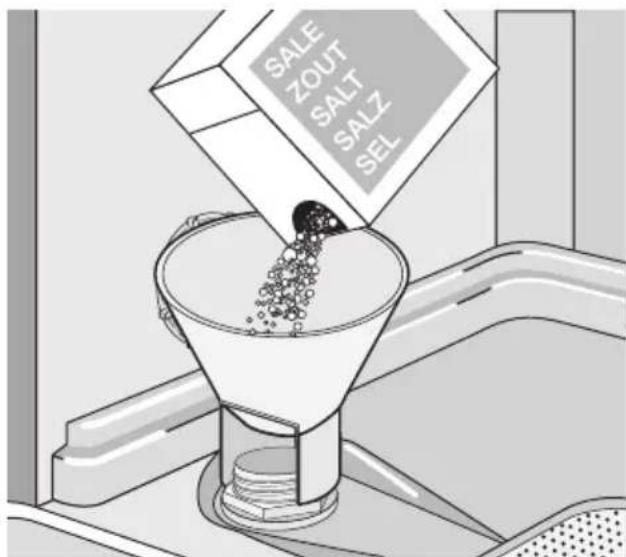

Volg deutsche stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.
2. Vul het zoutreservoir met 1 liter water (alleen de eerste keer).
3. Gebruik de trechter om het zoutreservoin te vullen met zout.

1. Verwijder het zout rond de opening van het zoutreservoir.
2. Draai de dop rechtsom om het zoutreservoir te sluiten.

i Het is normal dat water uit het zoutreservoir stroomt wanner u dit vult metzout.

Belangrijk! Vul het zoutreservoir regelmatig.

De dop van het zoutreservoir bevat een bijvulindicatievenster in het midden. Een groene vlotter is duidelijk zichtaar als er zout in het reservoir aanwezig is. Dit is Niet meer te zien als er zout bijgevuld moet worden.

Gebruik van glansspoelmiddel

! Let op! Gebruik alleen
merkglansmiddelen voor
afwasmachines.
Vul het glansmiddeldoseerbakje nooit
met andere middelen (bijv. afwasmachi-nereinigingsmiddel, vloeijaar afwasmid-
del). Dit kan het apparaat beschaden.
i Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Glansmiddel wordt tijdens de LASTe keer spoelen automatisch toegevoegd.

Volgudge stappen om het glansmiddeldoseerbakje te vullen:

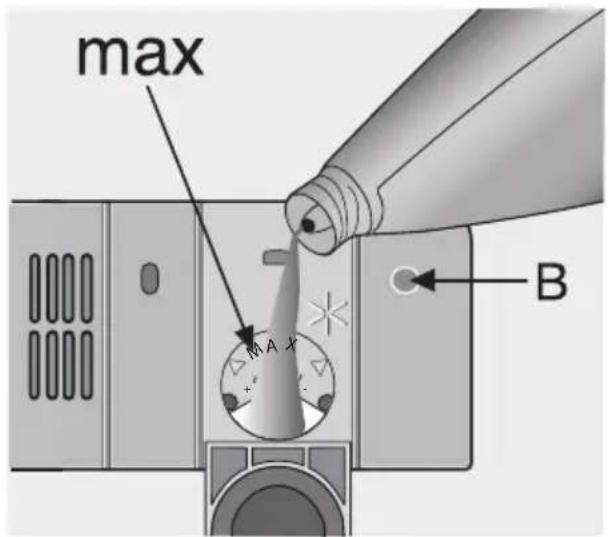

1. Druk op de vrijgaveknop om het glans-middeldoseerbakje te openen.

1. Vul het glansmiddeldoseerbakje met glansmiddel. De markings 'max.' toont het maximale niveau.

1. Verwijder gemorst glansmiddel met een absorberend doekke om te voorkomen dat er te veel schuim ontstaat tijdens het wassen.
2. Sluit het glansmiddeldoseerbakje.
   Vul het doseerbakje bij wanner de glans-middelindicatie B) helder worden.

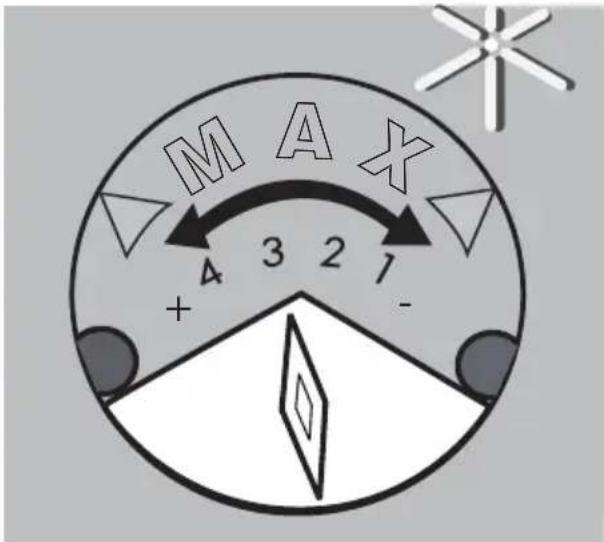

De glansmiddeldosering afstellen

De dosering van het glansmiddel is in de fabriek ingesteld op stand 3.

U kunt de dosering van het glansmiddel instellenussen stand 1 (laagste dosering) en stand 4 (hoogste dosering).

De vaatwasser inruimen

Handige aanwijzingen en tips

Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat Niet om voorwerpen die water konnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg.Deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil

• Laat aangebakken voedselresten eerst inweken.

• Volg deze stappen verwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening maar beneden.
  Zorg er voor dat het water Niet in het reservoir of een diepe pan kan verzamen.
  Zorg er voor dat serviesgoed en bestek Niet in elkaar liggen.

1. Draai de glansmiddelknop om de dosering te verhogen of verlagen.

2. Verhoog de dosering als er waterdruppels of kalkresten op het serviesgoed hinterblift.

3. Verlaag de dosering als er strepen, wit te vlekken of een blauwige laag op het serviesgoed te zien is.

Zorg er voor dat serviesgoed en bestek elkaar Niet overlappen.
Zorg er voor dat glazen andere glazen Niet aanraken.
Legkleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen Niet zo goed als porselein en stalen voorwerpen.
• Leg lichte voorwerpen in het bovenrek.
  Zorg er voor dat de voorwerpen Niet verschuiven.

Let op! Zorg er voor dat de spreoiarmen vrij hunnen ronddraaien voordat u een afwasprogramma start.

Waarschuwing! Sluit.altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk+zijn.

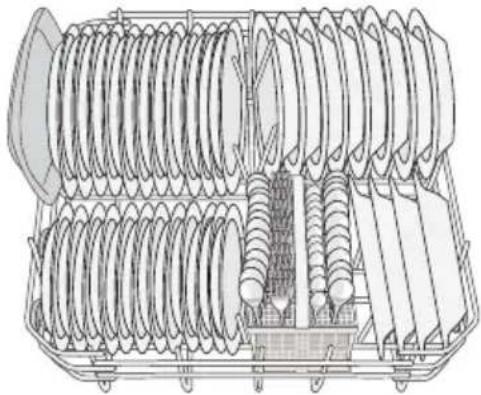

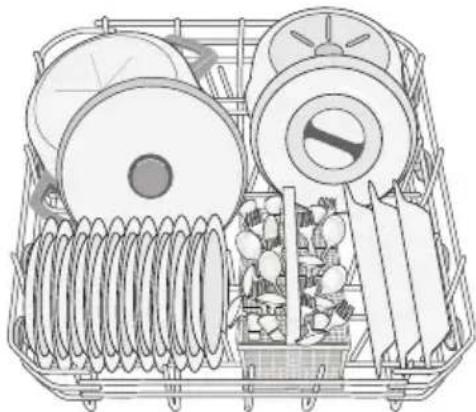

Onderrek

Plaats steelpannen, deksels, slakommen en bestek in het onderrek. Rangschik dekscha-len en grote deksels langs de rand van het onderrek.

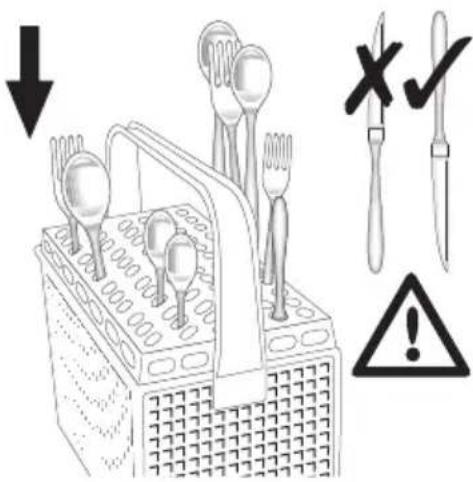

Bestekmand

Waarschuwing! Plaats messen met lange punten nicht rechtop in de bestekmand. Leg lang en scherp snijgereedschap horizontaal in het bovenrek. Wees voorzichtig met scherpe voorwerpen.

Plaats vorken en lepels met het handvat waar beneden.

Plaats messen met het handvat maar boven.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

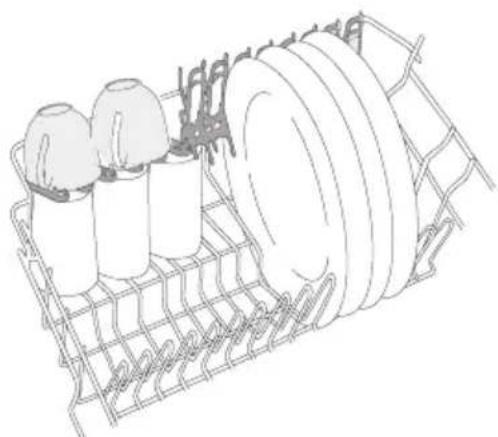

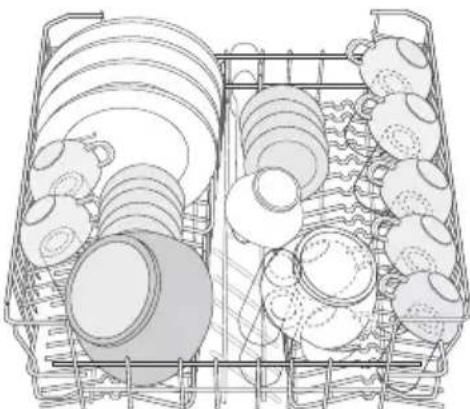

Bovenrek

Het bovenrek is geschikt voor borden (meteen maximale diameter tot 24 cm), steelpannen, slakommen, kopjes en glazen, koekepappen en pannen. Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

Plaats geen borden in de eerste drie voorste delen van het rek. Zorg ervoor dat de borden voorover kantelen.

Zet glazen met een lange voet ondersteboven in de kopjesrekken. Klap de kopjesrekken op voor langere voorwerpen.

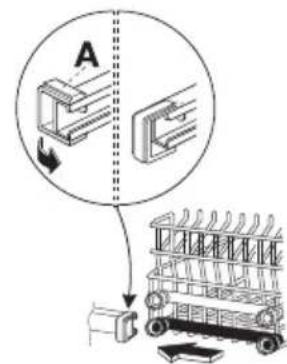

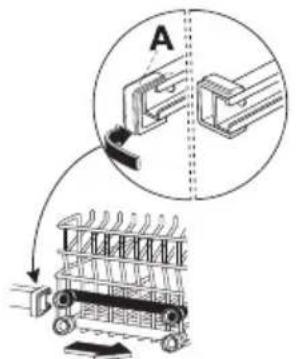

De hoogte van het bovenrek aanpassen

Als u große borden in het onderrekplaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Let op! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoogte van de borden
bovenrek onderrek
Bovenste stand 20 cm	31 cm
Onderste stand 24 cm	27 cm

Gebruik van vaatwasmiddelen

i Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zichn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
  Aanbevelingen omtrent opslag.

Gebruik Niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

Volgudge stappen om het afwasmiddelbakje te vullen:

1. Open het deksel van het afwasmiddelbakje.

Volg deutsche stappen om het bovenrek in de bovenste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rek eruit.

1. Zet het rek in de hoogste stand.

2. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrekplaatsen.

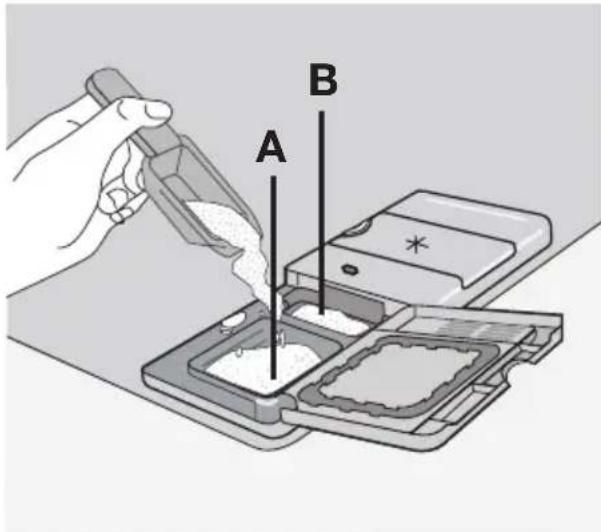

1. Vul het afwasmiddelbakje (A) met afwasmiddel. De marketing toont de dosering: 20 = ongeveer 20 g afwasmiddel 30 = ongeveer 30 g afwasmiddel.

2. Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmid- del in het voorwasdoseerbakje ( B).

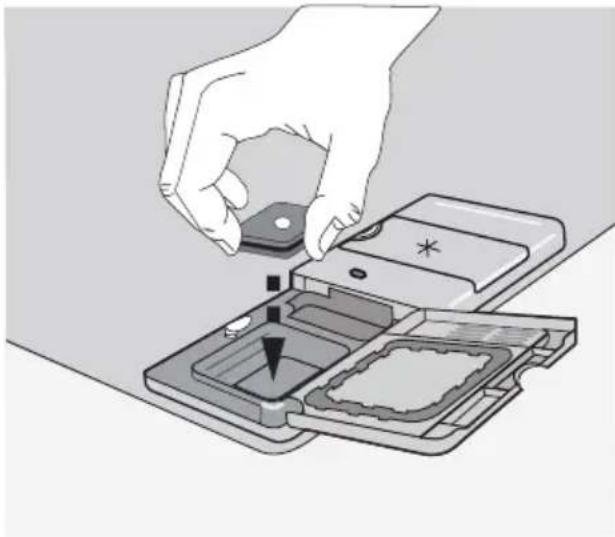

1. Als u afwasmiddelttabletten gebruikt,\ plaatst u deze in het afwasmiddelbakje (A).

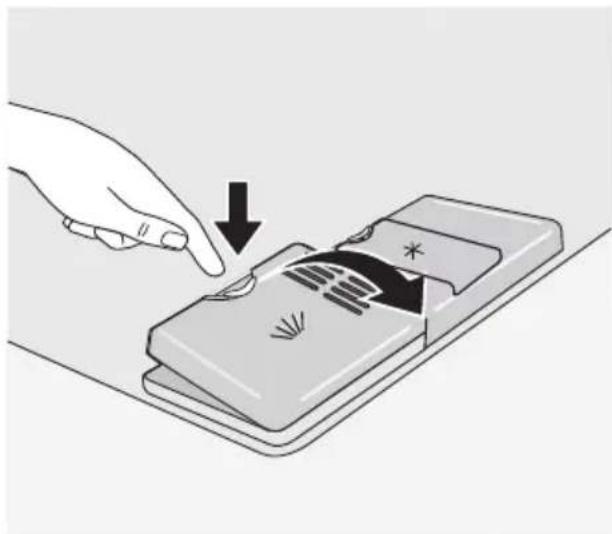

1. Sluit het deksel van het afwasmiddelbakje. Druk op het deksel totdat het op+zijnplaats klikt.

i Verschillende merken afwasmiddel hebben een ander oplostroject. Sommigeafwasmiddelttabletten geben nicht hetbeste reinigingsresultaatijdens korte

wasprogramma's. Gebruik lange was-programma's als u afwasmiddelttabletten gebrukt om het afwasmiddel volledig te verwijderen.

Gebruik van gecombineerde afwasmiddelttabletten

Deze tabletten bevatten hulpmiddelen zoals afwasmiddel, glansmiddel en zout voor afwasmachines. Sommige soorten tabletten konnen andere hulpmiddelen bevatten Als u tabletten gebruikt met special zout en glansmiddel, hoeft u de bakjes voor zout en glansmiddel Niet te vullen. In dat geval blijft het controleampje voor het glansmiddel branden wanner de machine worden ingeschakeld.

1. Controller of deze tabletten geschikt zijn voor de lokale waterhardheid. Zie de instructies van de fabrikant.
2. Kies de laagste instelling voor de water-hardheid en de dosering van het glans-middel.

Volg deze stappen als de droogresultaten Niet maar wens zijn

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Om normala afwasmiddel te gebruiken

1. Vul het zoutreservoir en het glansmiddel-doseerbakie.
2. Stel de instelling van de waterontharder op het hoogste niveau in.
3. Draai een afwasprogramma zonder ser-yiesgoed.
4. Stel de waterontharder af op de water-hardheid in uw omgeving.
5. Stel de glansmiddeldosering af.

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma met de deur enigszins geopend. Het afwasprogramma start pas nadat u de deur gesloten hebt. Tot dat moment konnen de instellingen nog worden gewijzigd.

Voer deze handelingen uit om een afwasprogramma in te stellen en te starten:

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk nogmaals op de toets programma-keuze/annuleren om het afwasprogramma in te stellen. Zie het hoofdstuk "Wasprogramma's". - Het programmalampje gaat branden.
4. Sluit de deur. - Het wasprogramma start automatisch.

Wanneer het afwasprogramma wordt uitgevoerd, kut u het programma nicht wijzigen. Annuleer het afwasprogramma.
! Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.
Let op! Open de deur voorzichtig. Er kan hare stoom vrijkomen.

Annuleren van een afwasprogramma

1. Druk op de toets programmakeuze/annuleren en houd deze ca. 3 seconden ingedrukt.

2. Het programmalampje gaat UIT.

3. Het contrôlelampje einde programma begint te knipperen.

4. Laat de toets programmakeuze/annuleren los om het afwasprogramma te annuleren.

Nu kurz u de volgende stappenuitvoeren:

1. Het apparaat uitschakelen.
2. Een新模式 afwasprogramma selecteren.
   Vul het afwasminderbakje met afwasminder voordat u een新模式 afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

• Het programma stopt.

Wasprogramma's

Sluit de deur.

• Het programma gaat verdervanaf het punt dat het was onderbroken.

Einde van het afwasprogramma

Schakel het apparaat onder de volgende omstandighedenuit:

• Het apparaat stopt automatisch.

• De geluidssignalen voor het programmaeinde zijn hoorbaar.

• Open de deur.

• Het contrôlelampje Einde gaat branden.
  -Hetprogrammalampjeblijftbranden.

• Druk op de Aan-/uittoets.

• Wanner u de deur van de afwasauto maat een paar minuten op een kier laat staan voordat u het serviesgoed uit de machine haalt, bereikt u betere droogresultaten.

Laat de borden afkoelen voordat u deze uith het apparaat neemt. Hete borden zich gevoelig voor beschadigingen.

De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Wasprogramma's

Programma	Mate van verwuiling	Soort servies-goed	Beschrijving programma
	Sterk ver-vuild	Serviesgoed, be-stek, potten en pannen	VoorwasHoofdwas tot 70°C2 tussentijdse spoelgangenaatste spoelgangDrogen
	Normaal verwuild	Serviesgoed, be-stek, potten en pannen	VoorwasHoofdwas tot 65°C2 tussentijdse spoelgangenaatste spoelgangDrogen
BIO1)	Normaal verwuild	Serviesgoed en bestek	VoorwasHoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgangDrogen
Programma	Mate van verwuiling	Soort servies-good	Beschrijving programma
	Alles	Gedeeltelijke la-ding (later op de dag verder te vul-len)	1 koude spelgang (om te voorkomen dat voedselresten können aankoeken). Voor dit programma hoeft geen afwas-middel gezebruikt te worden.

1) Testprogramma voor testinstanties. Zie voor testgegevens het(AParpe informatieblad.

Verbruikswaarden

Programma Programmabadduur (in minutes)	Energieverbruik (in kWh)	Waterverbruik (in liter)
120-130 1,8-2,0 22-24
105-115 1,5-1,7 23-25
130-140 1,0-1,2 14-16
12 0,1 5

De druk en de temperatuur van het water, de variaties in stroomtoevoer en de

hoeveelheid serviesgoed können deze waarden veranderen.

Onderhoud en reiniging

Waarschuwing! Schakel het apparaatuit voordat u de filters schoon maakt.

De filters reinigen

Let op! Gebruik het apparaat nicht zonder filters. Zorg er voor dat de filters juist+zijn geplaatst. Onjuiste plaatsingveroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak indien nodig de filters schoon. Vuile filters verminderen de wasresultaten. De afwasmachine heeft drie filters:

Volg deze stappen om de filters schoon te make:

1. Open de deur.

2. Verwijder het onderste rek.

3. Draai het handvat van het microfilter (B) een kwartslagaar links om het filtersystem te ontgrendelen.

1. Verwijder het filtersystem.
2. Houd het grove filter (A) handmatiguit de opening.
3. Verwijder het grove filter (A) van het microfilter (B).

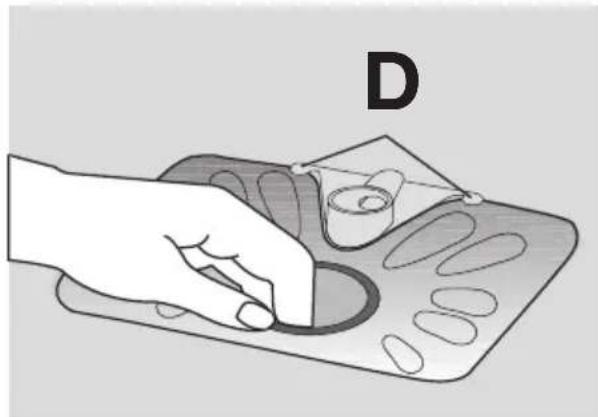

4. Verwijder het platte filter (C)uit de bodem van eht apparaat.

1. Maak de filters schoon onder stromend water.
2. Plaats het platte filter (C) terug in de bodem van het apparaat. Plaats het platte filter juist terug onder de twee geleiders (D).
3. Plaats het grove filter (A) in het microfilter (B) en druk ze gegen elkaar.
4. Zet het filtersystem op zijnplaats.
5. Draai het handvat van het microfilter (B)
   aarrechtstotdathetopz'nplek klikt.
   Zo vergrendelt u het filtersystem.

Problemen oplossen

Het apparaat start of stopt nicht tijdens de Werking.

Als er een storing is, probeer dan eerst het probleem zich op te loseffen. Als u het pro

1. Plaats het onderste rek terug.
2. Sluit de deur.

i Verwijder de sproeiarmen Niet.

Als de openings in de sproeiarmen verstopt raken, verwijdert u de awhilevende delen met een coctailprikkertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmidellen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

! Let op! Installee het apparaat Niet op een plek waar de temperatuur onder de 0^ komt. De fabrikant is Niet verantwoordelijk voor schade door vorst.

Als dit nicht möglich is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

bleem zich nicht kunt oplossen, neem dan contact op met de klantenservice.

Storingscode en storing Mogelijkkeoorzaak en oplossing

Voortdurend knipperen van het controlelampje programme bezig
- Onderbroken geluidssignaal
- 1 keer knipperen van het controleampje Ende

Het apparaat wordt nicht gezuld met water

• De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon.
• De waterkraan isDICHT.

Draai de waterkraan open.

• Het filter in de watertoevoerslang is geblokkeerd.

Maak het filter schoon.

• De aansluiting van de watertoevoerslang is Niet juist. De slang kan geknakt of ingedeukt়.

Zorg er voor dat de aansluiting juist is.

Storingscode en storing Mogelijk oorzaak en oplossing
Voordturdend knipperen van het contrôlelampje programme bezig Onderbroken geluidssignaal 2 koer knipperen van het contro- lamampje einde programma Het apparaat voert het water Niet af.	De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. De aansluiting van de waterafvoerslang is nicht juist. De slang kan geknakt of ingedeukt zijn. Zorg er voor dat de aansluiting juist is.
Voordturdend knipperen van het contrôlelampje programme bezig Onderbroken geluidssignaal 3 koer knipperen van het contro- lamampje einde programma De anti-overstromingsinrichting is geactiveerd	Draai de waterkraan dicht en neem contact op met once service-afdeling.
Het programme begint Niet • De deur van het apparaat is Niet gesloten. Sluit de deur. De stekker zit Niet in het stopcontact. Steek de stekker in het stopcontact. Dezekering in de meterkast is doorgebrand. Vervang dezekering.
Sluit het apparaat aan na de controle. Het programme gaat verder vanaf het punt dat het was onderbroken. Als de storing zich op-nieuw voordoet, neemt u contact op met de service-afdeling. Deze gegevens+zijn nodig om u snel en juist te helpen: Modelbeschrijving (Mod.)	Productnummer (PNC) Serienummer (S.N.) Raadpleeg het typeplaatje voor deze gevevens. Schrijf de benodigde gegevens hier op: Modelbeschrijving : .......... Productnummer : .......... Serienummer : ..........
De schoonmaakresultaten bijn slecht
De bordenijken Niet schoon	Het geselecteerde afwasprogramma is Niet geschikt voor het type lading en mate van verruilling. De rekkenijken Niet goed ingedeeld, zodat het water er Niet aan alle kanten bij kan. De sproeiarmen+kunnen Niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed. De filtersijken vuil of Niet juist geplaatst. Er is te weinig of geen afwasmiddel gebruikt.
Er zitten kalkresten op de bor-den	Het zoutreservoir is leeg. De waterontharder is ingesteld op het verkeerde niveau. De dop van het zoutreservoir zit Niet goed dicht.
Het serviesgoed is nat en dof	Er is geen glansmiddel gebruikt. Het glansmiddeldoseerbakje is leeg.
De glazen en borden verto-nen strepen, melkachtige vlekken of een blauwzweem	Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	Verhoog de dosering van het glansmiddel. Het afwasmiddel kan de oorzaak�.
Technische gevevens
Afmetingen Breedte cm 59,6

Hoopte cm 81,8-87,8
Diepte cm 55,5
Elektrische aansluiting - Voltage - Totale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het type-plaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Capaciteit Aantal couverts 12

Montage

Waarschuwing! Zorg dat de stekker tijdens de installmentiet is aangesloten.

Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.
• Installeer het meubelpaneel.
• Sluit de watertoevoer en waterafvoer aan.

Installer het apparaat onder een aanrecht (keukenblad of goatsteen).

Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zichn voor de monteur. Plaats het apparaat naast een waterkraan en een afvoer.

Er zijn geen verdere openingsen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door teLATen.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Zorg er bij het op+zijnplaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer Niet+zijn geknikt of worden platgedrukt.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg er.darom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aan-grenzende keukenunits, kasten, wand).

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodate de deur goed kan sluiten en afgedacht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje Niet raken. Als de deur nicht juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60^ ) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hare water door alternatieve, milieuvriendelijkere energiebronnen geprodueerd worden (bijv. zonne- of fotovoltaische panelen en wind). Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4" .

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk要去 zich binnen de grenzen bevinden (zie "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de wa-tertoevoerslang zitten en dat de slang nicht is geknakt of ingedeukt.

Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat Niet aan neue leidingen aan of aan leidingen die lang Niet+zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.

De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er eenlek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

Wees voorzichtig als u de watertoevoerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep Niet in het water komen.
• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddelijk de stekker uit het stopcontact.
• Laat alleen de Klantenservice de watertoevoerslang met de veiligheidsklep repareren.

! Waarschuwing! Gevaarlijke spanning

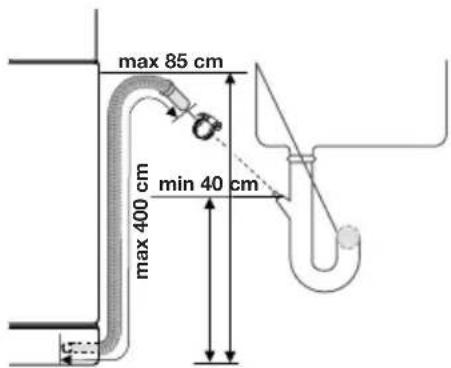

Afvoerslang

1. Sluit de waterafvoerslang aan op een sifon en maak deze vast onder het werkoppervlak. Hiermee worden voorkomen dat het gootsteenwater terug de machine in loopt.
2. Sluit de waterafvoerslang aan een bestaande leiding met een ventilatieopening (minimale binnendiameter 4 cm).

Zorg er voor dat de afvoerslang Niet geknikt is of bekneld raakt om te voorkomen dat de waterafvoerslang Niet juist werkt.

Verwijder de gootsteendop als het apparaat water afvoert om te voorkomen dat het water terug in de machine loopt.

Een verlenging van een afvoerslang mag nicht langer zijn dan 2 m. De binnendiameter mag nicht kleiner zijn dan de diameter van de slang. Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan nicht verwijdert, kannen voedselresten een verstopping in de slangveroorzaken

i Het apparatus haeft een veiligheidsfunctie om te voorkomen dat vuil water terug in de machine loopt. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Verwijder de terugslagklep.

! Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Aansluiting aan het elektriciteitsnet

! Waarschuwing! De fabrikant is nicht verantwoordelijk, als u deze veiligheidsmaatregelen Niet opvolgt. Aard het apparaat volgens de veiligheidsmaatregelen. Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en

stroomtype van uw lokale stroomleverancier.

Gebruik.altijd eenjuist geinstallerd schokbestendigstopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels nicht zelf. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installmentie.

Trek Niet aan de kabel om het apparaat los te halen. Trek.altijd aan de stekker zich.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld, maar要去en afgegeben bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en milieu die zich zouden+kennen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recylen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen

zijn gemarkeerd, bijv. >PE< , >PS< , enz. Gooi het verpakkingsmaterialiaal in de waarvoort boedoelede container bij uwplaatselijke afvaldienst.

! Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker UIT het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooiz weig.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

Sommaire
