Caractéristiques	Détails
Type de produit	Ventilateur Trumatic Ultraheat Solo
Puissance	1200 W
Alimentation	12 V
Dimensions	300 x 200 x 150 mm
Poids	2,5 kg
Débit d'air	200 m³/h
Utilisation	Chauffage d'appoint pour véhicules, camping-cars, et caravanes
Maintenance	Nettoyage régulier des filtres, vérification des connexions électriques
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Accessoires inclus	Câbles de connexion, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - Ultraheat Solo Trumatic

Comment installer le Trumatic Ultraheat Solo ?

Pour installer le Trumatic Ultraheat Solo, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le fixer solidement à une surface plane et de respecter les recommandations de ventilation.

Pourquoi mon ventilateur ne fonctionne-t-il pas ?

Vérifiez d'abord si l'appareil est correctement branché et si l'alimentation électrique fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Quels sont les réglages de température disponibles ?

Le Trumatic Ultraheat Solo propose plusieurs réglages de température, généralement entre 10°C et 30°C. Consultez le panneau de contrôle pour ajuster la température souhaitée.

Comment nettoyer le Trumatic Ultraheat Solo ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Évitez d'utiliser des produits chimiques agressifs.

Que faire si le ventilateur émet des bruits étranges ?

Des bruits anormaux peuvent indiquer un problème mécanique. Vérifiez si des objets bloquent les pales du ventilateur. Si le problème persiste, contactez un professionnel.

Le ventilateur consomme-t-il beaucoup d'énergie ?

Le Trumatic Ultraheat Solo est conçu pour être économe en énergie. Sa consommation dépend des réglages de température et de la durée d'utilisation. Consultez l'étiquette énergétique pour plus de détails.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur peut être réglée à l'aide du panneau de contrôle. Vous pouvez choisir entre plusieurs niveaux de vitesse en fonction de vos besoins.

Est-il possible d'utiliser le Trumatic Ultraheat Solo dans une pièce humide ?

Il est recommandé d'éviter d'utiliser le ventilateur dans des pièces très humides, car cela peut endommager l'appareil. Utilisez-le dans des espaces bien ventilés.

Que faire si l'appareil ne chauffe pas correctement ?

Vérifiez les réglages de température et assurez-vous que le filtre est propre. Si le problème persiste, contactez le service client pour assistance.

MODE D'EMPLOI Ultraheat Solo Trumatic

F Mode d'emploi Page 7 A garder dans le vehicule!

Chauffage électrique 230 V, 2000 W

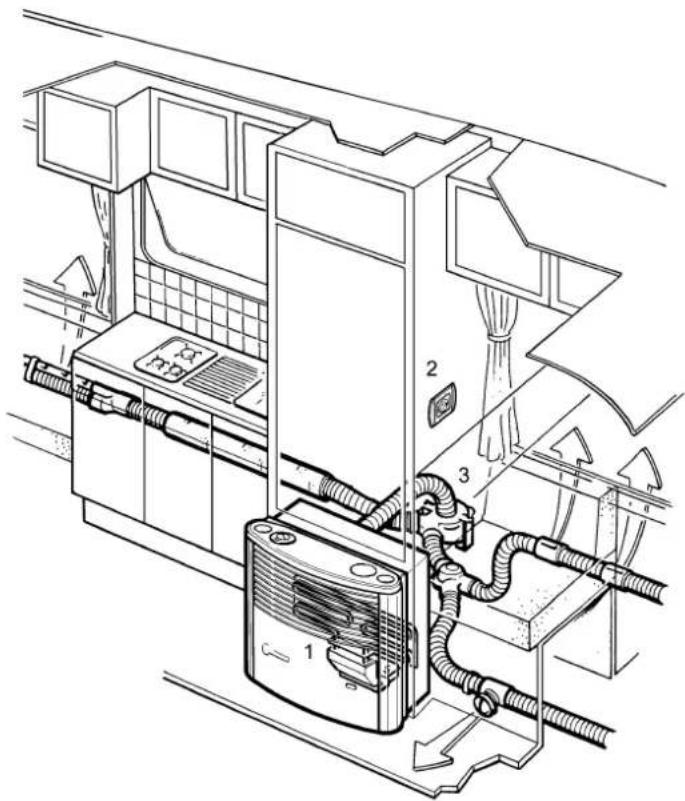

Example de montage

1 Truma-Ultraheat Solo
2 Pièce de commande avec thermostat ambient
3 Ventilateur Trumavent et kit comport avec Airmix (en option pour distribution de l'air chaud)

Instructions d'emploi importantes

1. Les réparations ne doivent être effectuees que par un spécialiste.

En raison du type de construction, I'habillage du chauffage est chaudpendant le

fonctionnement. Le devoir de vigilance envers des tiers (enfants petits en particulier) incombe a I'exploitant.
2. La sortie d'air chaud sur le chauffage ne doit être généee enaucun cas.Pour cela,ne jamais suspendre de textiles ou similaires a secher devant ou sur le chauffage.Cet usage abusif peut cause des dommages sérieux de voiture unité de chauffage par surchauffe.Nepas entreposer d'objets inflammbables au voisinage du chauffage!Observer ces instructions,S.V.P., pour votre propre sécurité.
3. Lors de la première mise en service d'un apparéil neuf venant directement de l'usine (ou après un temps de repos

relativement long), on peut observer un dégagement passager d'une légère fumée ou d'une oedur particulière. Il est alors conseilé de faire marcher l'appareil à la puissance maximum et de veiller à bien aérer la pierce.

1. Toute modification que I'on apporte à l'appareil ou l'emploi des pieces de rechange et des accessoires fonctionnels qui ne sont pas des pieces originales Truma, ainsi que I'in-observance des instructions de montage et du mode d'emploi a pour conséquence l'expiration de la garantie et I'exonération de la responsabilité. En outre, I'autorisation d'utiliser l'applièit est annulée et entraine dans de nombreux pays l'annulation de l'autorisation pour tout le vehicule.

2. Le dévidoir de cable doit être entièrement déroule afin d'éviter une surchauffe du cable d'alimentation en courant pour la caravane (section minimum de 3 × 2,5 ~mm^3 ).

Caracteristiques techniques

Alimentation electrique: 230V ,50Hz Consommation de courant a l'etage de puissance
500 W:2,2 A
1000 W:4,5 A
2000 W:8,5 A
Poids:env.3,8 kg

Déclaration de conformité: Ultraheat Solo est un chauffage électric 230 V certifié et répond aux exigences de la norme EN 60335, de la directive CEM 89/336/CEE, de la directive basse tension 73/23/CEE ainsi que des normes CE également applicables et des specifications techniques; il est de ce fait habilité à porter le marquage CE.

Accessoires

1. Une rallonge de cable 5 m pour la piece de commande (N° d'art. 34300-01 - sans illustration)

1. Telethermometre FFC 2, contrôle la températe de l'habitaté indépendamment du logement de l'organe de commande, cpl avec 4 m de cable de raccord (N° d'art. 34201-01).

Il est interdit de placer le téléthermometre à proximé des sources de chaleur extérieures (plaques de cuisson, lampes, face à des sorties d'air chaud etc.) ou dans une position dans laquelle de la chaleur pourrait s'accumuler (sous une étagère, dans un coin, derrière des rideaux).

Si une puissance de chauffe supérieure à 2000 W est re-quise (p.ex. camping hivernal), le chauffage au gaz liquéfié Trumatic S 3002 d'une puissance de chauffe de 3700 W peut être installé ultérieurement sans problème (kit de mise à niveau complet avec évacuation de gaz d'échéappement, N° d'art. 31311-06).

Avant la mise en service, observer impératifement le mode d'emploi et les instructions d'emploi importantes! Le détenteur du vehicule doit voir à ce que l'utilisation de l'appareil puisse s'effectuer convenablement.

Piece de commande avec thermostat ambient

a = Commutateur rotatif sur « Off »
b = Commutateur rotatif sur « On » pour niveaux de puis sance : 500 - 1000 - 2000 W
c = Bouton de réglage pour température ambiente (avec la lampe-témoin « Service » verte)

Mise en service

Avant la mise en marche, veiller impératifement à ce que la protection par fusible de l'alimentation en courant du terrain de camping corresponde aux niveaux de puissance (b) régles (voir caractéristiques techniques).

1. Placer le commutateur rotatif sur le degré de puissance youlu pour la mise en route (b).
2. Regler la tempéature ambiente souhaïée à l'aide du bouton de réglage (c).

Le réglage du thermostat au niveau de l'organe de commande (1 - 9) doit être déterminé, au cas par cas, en fonction des besoins en chaleur et du type de vehicule.

Pour assurer une distribution rapide et uniforme de l'air chaud et un abaissement de la température de surface de l'appareil de chauffage, nous recommendons de faire fonctionner le chauffage avec un système d'air chaud pulsé Trumavent en marche.

Arret

Couper le chauffage par le commutateur rotatif (a).

En cas de dérangement, veuillagez vous adresser au service-clients Truma (voir page 16).

Attention: en dépit du solein apporté à la fabrication de cechauffage, celui

ci peut presenter des pieces à arêtes vives. Il est par conséquent impératif de porter des gants lors des travaux d'entretien et de nettoyage!

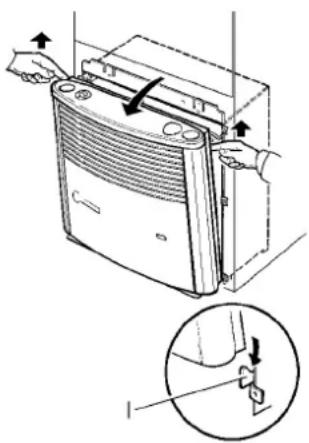

Retirer l'habillage du chauffage

Tirer l'habillage vers I'avant par le haut, presser lateralement les ressorts de retenue vers le haut et rabattre l'habillage vers I'avant. (En cas de manque de place, tirer l'habillage vers I'avant par le haut, puis soulever jusqu'à ce que I'habillage soit dégagé et le retarder).

Ensuite,mettre en place le revetement lateralement afin que d'eventuels cables de raccordement (p.ex. pour la soufflerie d'air chaud) n'aint pas a etre debranches.

Pour le montage, placer le revêtement sur les pattes de maintien inférieures (I) et faire en sorte que le revêtement s'enclenche en haut.

Nettoyage (uniquement lorsquel'appareil est à l'arrêt !)

Il est recommandé, au moins une fois par an et avant le début de la salle de chauffage, d'enlever la poussière qui s'est accumulée sur les résistances et sur la roue de ventilateur du dispositif de ventilation d'air chaud Trumavent. Nettoyer précautionneusement la roue de ventilateur avec un pinceau ou une petite brosse.

1. Cas de garantie

Le fabricant concé de une garantie pour des cârences de l'appareil imputables à des defaults du matériel ou de la fabrication. En outre, le recours légal en garantie au+. pres du vendeur resté variable.

La garantie ne s'applique plus:

• pour les pieces d'usure et en cas d'usure naturelle,
• dus à l'utilisation dans les apparèils de pieces autres que des pieces d'origine Truma,
• en cas de non-respect des instructions de montage et du mode d'emploi Truma,
• en cas d'utilisation non conforme,
• en cas d'emballage de transport inapproprié et non ordonné par Truma.

2. Prestations de garantie

La garantie couvre les carrences dans le sens de I'article 1, se manifestant dans les 24 mois suivant la conclusio du contrat d'achat entre le vendeur et l'utiliser. Le fabricant procedera a la remise en ordre de tels defaults, c'est-à-dire au besoin par la livraison d'un appariel de rechange ou par une réparation. Si le fabricant réalise une prestation de garantie, le délambda de garantie concernant les pieces réparties ou remplacées ne recommence pas du début, l'ancien délambda continue à courir. Des prétenctions plus poussees, en particulier des prétenctions à dom-mages-interêts de l'acheteur ou d'un tiers, sont exclues. Les dispositions de la législation sur la responsabilité sur le produit ne sont pas mises en cause.

Les frais de mise à contribution du service après-vente usine Truma pour remédier à une censure couverte par la garantie, en particulier les frais de transport, de manutention, de main-d'oeuvre et de matériel, sont à la charge du fabricant, pour autant que le SAV intervient sur le territoire de la République Fédérale d'Allemagne. La garantie ne couvres pas les interventions de service après-vente dans les autres pays.

Des frais supplémentaires dus à des difficultés de déposse et de repose de l'appareil (par ex. demontage et remontage de meubles ou de parties de la carrosserie) ne sont pas reconnus en tant que prestation de garantie.

3. Invocation du cas de garantie

Les coordonnées du fabricant sont les suivantes :

Truma Gerätetechnik GmbH & Co. KG, Wernhervon-Braun-Straße 12, D-85640 Putzbrunn. En Allemagne, il convient de tous jours avertir la centrale de service après-vente Truma en cas de dysfonctionnement; pour les autres pays, les partenaires de service après-vente correspondants sont à disposition (voir liste d'adresses). Toutes les réclamations doivent être signifiées avec de plus amples précisions. En outre, vous devez partager toute justificatif de garantie rempli en bonne et due forme ou bien indiquer le numero de fabrication de l'appareil, ainsi que sa date d'achat.

Pour que le fabricant puisse vérifier si l'on se trouve en presence d'un cas de garantie, l'utilisateur final doit amener ou envoyer a ses risques l'appareil au fabricant.

Pour l'envoi à l'usine, le transport doit être réalisé en régime ordinaire. En cas d'application de la garantie, l'usine se charge des frais de transport ou des coûts d'envoi et de return. Sinon, l'usine en avise le client et lui communique le montant du coût de la réparation qu'il devra supporter, dans ce cas, les frais d'expédition sont également à la charge du client.

Ultraheat Solo

Qualité et tradition

Truma a eté fondée en 1949.
Cette entreprise familiale de taillie moyenne est aujourd'hui la plus grande fabricante européen de chauffages au gaz pour les vehicules.

Truma développement, fabrique et distribue des apparciels de comport pour les caravanes, les camping-cars et les bateaux.

Chauffages au gaz liquéfié
- Systèmes à air chaud
- Installations de climatisation
Chauffe-eau
Lampes au gaz
- Accessoires de comport pour l'installation de gaz
Aide de manoeuvre pour les caravanes

ainsi que chauffages supplémentaires pour les vehicules utilisaires.

Fait également partie du groupe d'entreprises Truma la société ALDE, un fabricant sue-dois de chauffages à eau chaude, ainsi que MPV-TRUMA, une entreprise proposant des produits de technique medicale.
