Caractéristiques Techniques	Modèle : Soler & Palau ONDA CRISTAL600 N
Type de hotte	Hotte décorative
Dimensions	600 mm de largeur
Débit d'air	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale
Utilisation	Idéale pour cuisines de taille moyenne à grande
Maintenance	Filtres à nettoyer tous les 2-3 mois
Réparation	Service après-vente disponible, pièces de rechange accessibles
Sécurité	Protection contre les surcharges électriques
Informations Générales	Garantie de 2 ans, conforme aux normes CE

FOIRE AUX QUESTIONS - ONDA CRISTAL600 N Soler & Palau

Comment nettoyer les filtres de la hotte Soler & Palau ONDA CRISTAL600 ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à la main avec de l'eau chaude et du détergent doux ou placez-les au lave-vaisselle sur un cycle doux. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout est en ordre et que la hotte ne s'allume toujours pas, contactez le service après-vente.

Comment régler la vitesse de la hotte ?

La hotte Soler & Palau ONDA CRISTAL600 dispose de plusieurs niveaux de vitesse. Vous pouvez régler la vitesse en utilisant le panneau de contrôle situé à l'avant de la hotte. Appuyez sur le bouton correspondant à la vitesse souhaitée.

Quels types de filtres sont compatibles avec la hotte ?

La hotte utilise des filtres à graisse en aluminium et des filtres à charbon pour la filtration des odeurs. Assurez-vous d'utiliser des filtres compatibles recommandés par le fabricant pour un fonctionnement optimal.

Comment installer la hotte correctement ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de respecter les dimensions minimales de hauteur par rapport à la plaque de cuisson, généralement entre 65 cm et 75 cm. Fixez la hotte solidement au mur en utilisant les supports fournis.

Pourquoi ma hotte fait-elle un bruit anormal ?

Un bruit anormal peut être causé par un filtre encrassé, un moteur défectueux ou un montage incorrect. Vérifiez d'abord les filtres et nettoyez-les si nécessaire. Si le bruit persiste, il est conseillé de contacter un technicien.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte Soler & Palau ONDA CRISTAL600 peut fonctionner en mode recyclage avec l'installation de filtres à charbon. Assurez-vous de les remplacer régulièrement pour maintenir l'efficacité de filtration.

Quel est le niveau sonore de la hotte ?

La hotte ONDA CRISTAL600 a un niveau sonore qui varie en fonction de la vitesse choisie, généralement entre 50 dB et 65 dB. Cela reste relativement silencieux pour une utilisation en cuisine.

Comment puis-je obtenir des pièces de rechange pour ma hotte ?

Pour obtenir des pièces de rechange, contactez le service client de Soler & Palau ou rendez-vous sur leur site web pour commander les pièces nécessaires.

La hotte ne semble pas aspirer efficacement, que faire ?

Vérifiez que les filtres ne sont pas obstrués par des graisses. Nettoyez-les ou remplacez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bloqué et que la hotte est installée correctement.

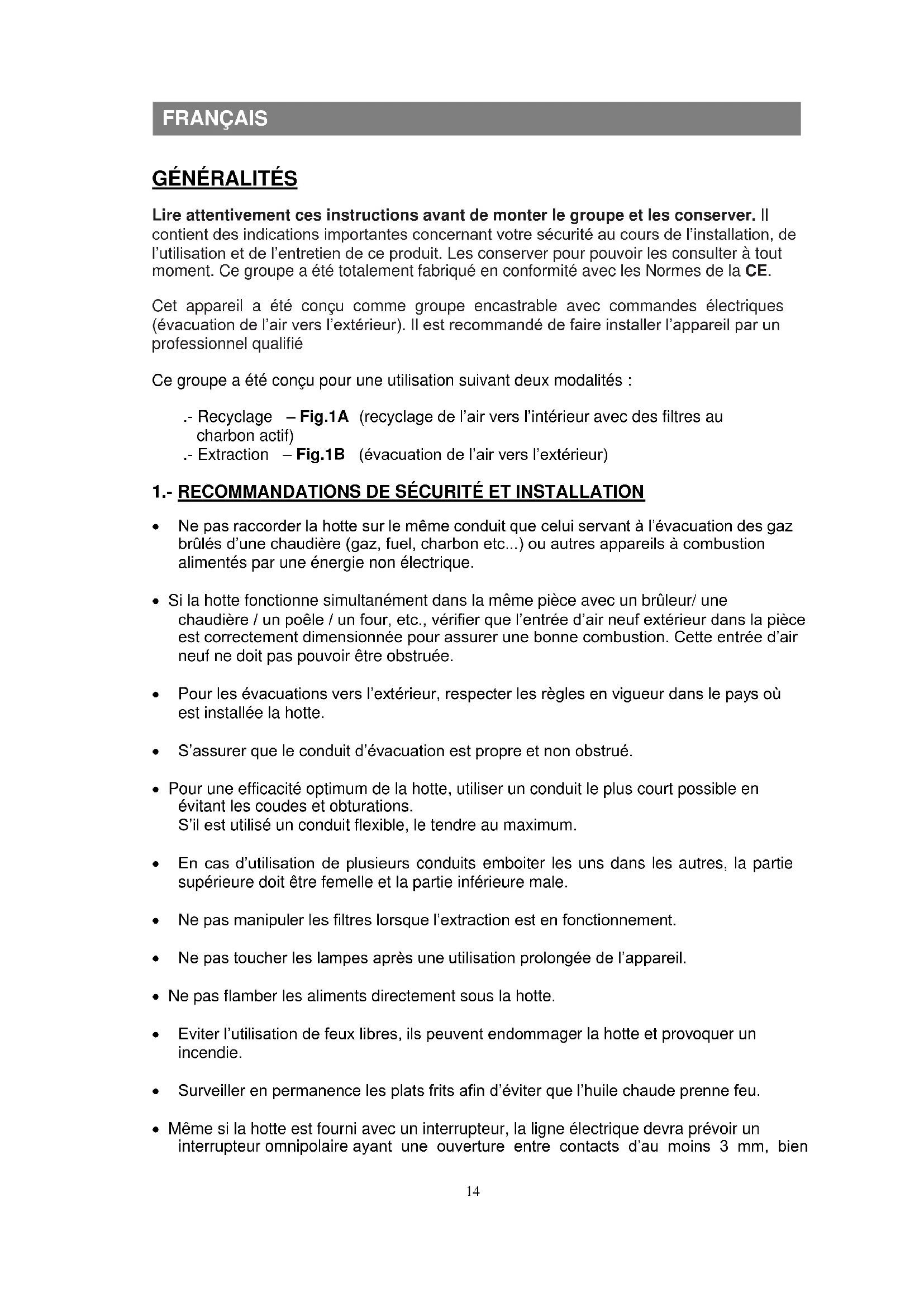

MODE D'EMPLOI ONDA CRISTAL600 N Soler & Palau

Lire attentivement ces instructions avant de monter le groupe et les conserver. Il contient des indications importantes concernant votre sécurité au cours de l'installation, de l'utilisation et de l'entretien de ce produit. Les conserver pour pouvoir les consulter à tout moment. Ce groupe a été totalement fabriqué en conformité avec les Normes de la CE.

Cet apparéil a été concu comme groupe encaschrable avec commandes électriques (evacuation de l'air vers l'extérieur). Il est recommendé de faire installer l'appareil par un professionnel qualifié

Ce groupe a ete concu pour une utilisation suivant deux modalités :

Recyclage - Fig.1A (recyclage de l'air vers l'intérieur avec des filtres au charbon actif)
- Extraction - Fig.1B (evacuation de l'air vers l'extérieur)

1.- RECOMMANDATIONS DE SÉCURITÉ ET INSTALLATION

• Ne pas raccorder la hotte sur le même conduit que celui servant à l'évacuation des gaz brûlés d'une chaudière (gaz, fuel, charbon etc...) ou autres apparèils à combustion alimentés par une énergie non électrique.
• Si la hotte fonctionne simultanément dans la même piece avec un brûleur/ une chaudière / un poèle / un four, etc., vérifier que l'entrée d'air neuf extérieur dans la piece est correctement dimensionnée pour assurer une bonne combustion. Cette entrée d'air neuf ne doit pas pouvoir être obstruée.
• Pour les evacuations vers l'extérieur, respecter les règes en vigueur dans le pays où est installée la hotte.
  S'assurer que le conduit d'évacuation est propre et non obstrué.
• Pour une efficacité optimum de la hotte, utiliser un conduit le plus court possible en évitant les coudes et obturations.

S'il est utilisé un conduit flexible, le tendre au maximum.

• En cas d'utilisation de plusieurs conduits emboiter les uns dans les autres, la partie supérieure doit être fémelle et la partie inférieure male.
• Ne pas manipuler les filtres lorsque l'extraction est en fonctionnement.
• Ne pas toucher les lampes après une utilisation prolongée de l'appareil.
• Ne pas flamber les aliments directement sous la hotte.
• Eviter l'utilisation de deux libres, ils peuvent endommager la hotte et provoquer un incendie.
  Surveiller en permanence les plats frits afin d'eviter que l'huile chaude prenne feu.
• Meme si la hotte est fourni avec un interrupteur, la ligne electrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien

dimensionné par rapport à la charge (en incluant l'extracteur déported) et conforme aux normes en vigueur.

• Ce produit ne doit pas être utilisé par des personnes (enfants compris) souffrant d'un handicap physique, sensoriel ou mental, ou ne disposant pas de l'expérience ou des connaissances déquates, si elles ne sont pas supervises par une personne responsable de leur sécurité ou si cette personne ne leur a pas donné les instructions déquates. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.
• Les enfants doivent être surveillés pour être surs qu'ils ne jouent pas avec le produit.
• Avant toute opération de maintenance ou d'entretien, toujours débrancher l'alimentation électrique de la hotte.
• Ne jamais monter de lampe d'une puissance supérieure à celle indiquée. Toujours utiliser le même type de lampe que celles installées d'origine. Fig 9-1 ou Fig 9-2 (selon le modele acquis).
• Si les opérations de nettoyage ne sont pas réalisées dans le respect des instructions de « UTILISATION ET ENTRETIEN », il existe un risque d'incendie.

LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SURVENUS À DES PERSONNES ET/OU DES OBJECTS DUS AU NON RESPECT DE CES AVERTISSEMENTS.

2. INSTALLATION

L'installation et le raccordement électrique doivent être effectuels par une personne qualifiée.

2.1.- Raccordement electrique

L'appareil est à double isolation électrique, et n'a donc pas besoin de mise à terre.

• Vérifier que la tension et la fréquence du réseau coïncident avec les données de la plaque signalétique.
• Le branchement électrique doit être effectué de la façon suivante:

$$ \begin{array}{r l} \text {M a r r o n} & = L (\text {L i g n e}) \ \text {B l e u} & = N (\text {N e u t r e}) \end{array} $$

• Meme si l'appareil est équipé d'un interrupteur, à l'installation il est recommandé d'installer l'appareil de sorte que la prise de raccordement au réseau reste accessible (Fig.2).
• En cas de branchement direct au réseau électrique, l'installeur dispose d'une fiche de connexion dans le boîtier de raccordement.

• La hotte doit être fixée centrefee par rapport au plan de cuisson et à une distance supérieure à 650 mm, des plaques de cuisson.
  S'assurer que les vis et les chevilles sont adaptees pour le type de mur sur lequel la hotte est fixe.
• Avant d'effectuer le montage, retireur le/les filtré(s). (Fig.4).
• Percer les 6 troughs A-B-C, de Φ 6 mm, en respectant les dimensions indiquées (Fig.3).
• Insérer les vis (Fig.3-A) sans les serrer et suspendre la hotter. Puis, fixer le corps de la hotter au mur avec les deux vis interieures (Fig.3-C).
  Fixer le support de la cheminée téléscopique decorative (Fig.5-1). S'assurer que toutes les vis sont bien serrées.

Modalité extraction:

• Raccorder la bride de soufflage (Fig.5-3-A) à l'orifice de sortie vers l'extérieur avec un conduit de diamètre 150 mm. Utiliser de la bande adhéseve pour réaliser les raccordements et éviter les fuites d'air.

Modalité recyclage:

• Si l'installation ne dispose d'une évacuation vers l'extérieur, prévoir deux filtres circulaires au charbon actif, disponibles comme accessoire et non fournis avec la hotte. Pour les monter, voir (Fig.6).
• Fixer au mur la dérivation en plastique, juste en dessous du support de la cheminée téléscopique (Fig.7). Les deux tétons de positionnement sur le support permettent le montage correct de la dérivation en plastique.
• Il est possible de recouper la dérivation en plastique pour qu'elle s'adapte bien à l'intérieur de la partie supérieure de la cheminée téléscopique et que les sorties d'air soient correctement positionnées par rapport aux grilles de rejet. (Fig.8).
• Raccorder, à l'aide d'un conduit de diamètre 150 mm, la bride et la dérivation en plastique. Utiliser de la bande adhéasive pour réaliser les raccordements et éviter les fuites d'air. (Fig.10).

2.3.- Montage de la cheminée téléscopique

• Plier la languette, située en partie basse de la cheminée, vers l'intérieur de la cheminée téléscopique (Fig.5-2), pour faciliter son montage.
• Fixer la partie inférieure de la cheminée téléscopique sur la hotte avec les deux vis situées à l'intérieur de la cheminée. (Fig.5-3-B).
• Étirer la partie supérieur de la cheminée téléscopique jusqu'àu support supérieur et la fixer avec les deux vis fournis. (Fig.5-1).

2.4.- Montage du dôme en verre (Seulement pour le modulo ONDA CRISTAL)

• Placer délicatement le dôme en verre sur la hotte et le fixer avec les 4 rondelles en caoutchouc (C) et les 4 vis (D) comme indiqué (Fig.11).

3.- UTILISATION

• Il est recommandé de faire fonctionner la hotte avant de commencer à cuisiner et de la laisser fonctionner pendant 15 minutes après avoir terminé de cuisiner.
  Description des fonctions, des commandes type boutons poussoirs (Fig.9)

A ...... Lumiere MARCHE/ARRET
B ARRET hotte
C ...Petite vitesse d'extraction
D ... Vitesse moyenne d'extraction
E ....... Grande vitesse d'extraction

4.-ENTRETIEN

IMPORTANT! Avant toute opération de maintenance ou d'entretien, toujours débrancher la hotte.

• Le bon fonctionnement de la hotte dépend de la régularité avec laquelle s'effectue l'entretien, surtout des filtres àGRAISSES et du filtré àcharbon actif.

• Les filtres métalliques seront à retenir les particules deGRAISSÉ en suspension dans l'air, pouvant, au bout d'un certain temps et en fonction de l'utilisation qui est faite de la hotte, les colmater. Pour éviter le risque évientuel d'incendies, nettoyer les filtres au moins tous les deux mois, en suivant les instructions ci-après:

• Retirer les filtrres (Fig.4) et les laver avec une solution d'eau et de détergent liquide neutre, en laissant ramollir l'encrassement.

-- Rincer en abondance à l'eau tiède et laisser sécher.
- Les filtres peuvent également être lavés au lave-vaisselle.

• ÀpRES plusieurs lavages, les panneaux en aluminium filtrant peuvent partager quelques alterations de couleur. Ceci ne donne pas lieu à des réclamations pour remplacement.
• Les filtrés au charbon actif ne sont pas lavables ou régénérables et doivent être replacés tous les quatre mois au plus. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de la hotte, du type de cuisine et de la fréquence à laquelle le(s) filtreet s àGRAISSES est(SONT) nettoyé(s).
• Nettoyer régulierement les tâches de graisse autour du ventilateur et sur toutes les surfaces, à l'aide d'un torchon impregné d'alcool éthylique ou d'un détergent liquide neutre non abrasif.
• Pour remplacer les lampes (Fig.12), retarder soigneusement le disque de verre avec un tournevis. Retirer la lampe et la remplacer par une lampe du même type et de mêmes caractéristiques : MAX 20W G4 12V.

ATTENTION! Ne pas toucher les lampes après une utilisation prolongée de la hotte.

5.- MISE HORS SERVICE ET RECYCLAGE

La norme de la CEE et l'engagement que nous devonsmaintenir envers les futures generations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage, et d'emmener les appareils remplacés au Gestionnaire de Déchets le plus proche.

6.- ASSISTANCE TECHNIQUE

Pour toute anomalie de l'appareil prendre contact avec votre distributeur.

Toute manipulation effectue par des personnes n'appartenant pas aux services officiels S&P entrainera l'annulation de votre garantie.

S&P EST HABILITE À RÉALISER DES MODIFICATIONS DU PRODUIT SANS EN AVERTIR LE CLIENT À L'AVANCE.
