Caractéristiques techniques	Perceuse à percussion Stayer PBL143K, puissance 650W, vitesse à vide 0-2800 tr/min, couple maximal 30 Nm.
Type de mandrin	Mandrin auto-serrant 13 mm.
Utilisation	Idéale pour percer le bois, le métal et le béton, adaptée aux travaux domestiques et professionnels.
Maintenance	Vérifier régulièrement l'état des charbons, nettoyer le mandrin et lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que la surface de travail est stable.
Informations générales	Poids : 1,8 kg, dimensions : 30 x 25 x 10 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - PBL143K Stayer

Comment puis-je changer le foret de ma perceuse Stayer PBL143K ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et revissez le mandrin en tournant dans le sens des aiguilles d'une montre.

Quelle est la puissance de la perceuse Stayer PBL143K ?

La perceuse Stayer PBL143K a une puissance de 850 Watts.

Comment régler la vitesse de ma perceuse Stayer PBL143K ?

La vitesse peut être réglée à l'aide de la molette de vitesse située sur la perceuse. Tournez la molette pour ajuster la vitesse en fonction du matériau que vous percez.

Ma perceuse Stayer PBL143K ne démarre pas, que faire ?

Vérifiez que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est déverrouillé.

Comment nettoyer ma perceuse Stayer PBL143K ?

Débranchez la perceuse et utilisez un chiffon sec pour essuyer le boîtier. Pour les orifices d'aération, utilisez une brosse douce pour enlever la poussière.

Puis-je utiliser ma perceuse Stayer PBL143K pour percer des matériaux durs comme le béton ?

Oui, mais assurez-vous d'utiliser un foret approprié pour le béton. Il est recommandé d'utiliser un foret à béton pour de meilleurs résultats.

Quelle est la garantie de la perceuse Stayer PBL143K ?

La perceuse Stayer PBL143K est généralement garantie 2 ans à partir de la date d'achat, mais veuillez consulter votre manuel d'utilisation pour des détails spécifiques.

Comment puis-je savoir si le foret est bien fixé ?

Après avoir inséré le foret, tirez doucement sur celui-ci. S'il ne bouge pas et reste bien en place, il est correctement fixé.

Y a-t-il des accessoires recommandés pour la perceuse Stayer PBL143K ?

Il est recommandé d'utiliser des forets de qualité adaptés au type de matériau que vous travaillez. Des mandrins supplémentaires peuvent également être utiles pour différents types de travaux.

MODE D'EMPLOI PBL143K Stayer

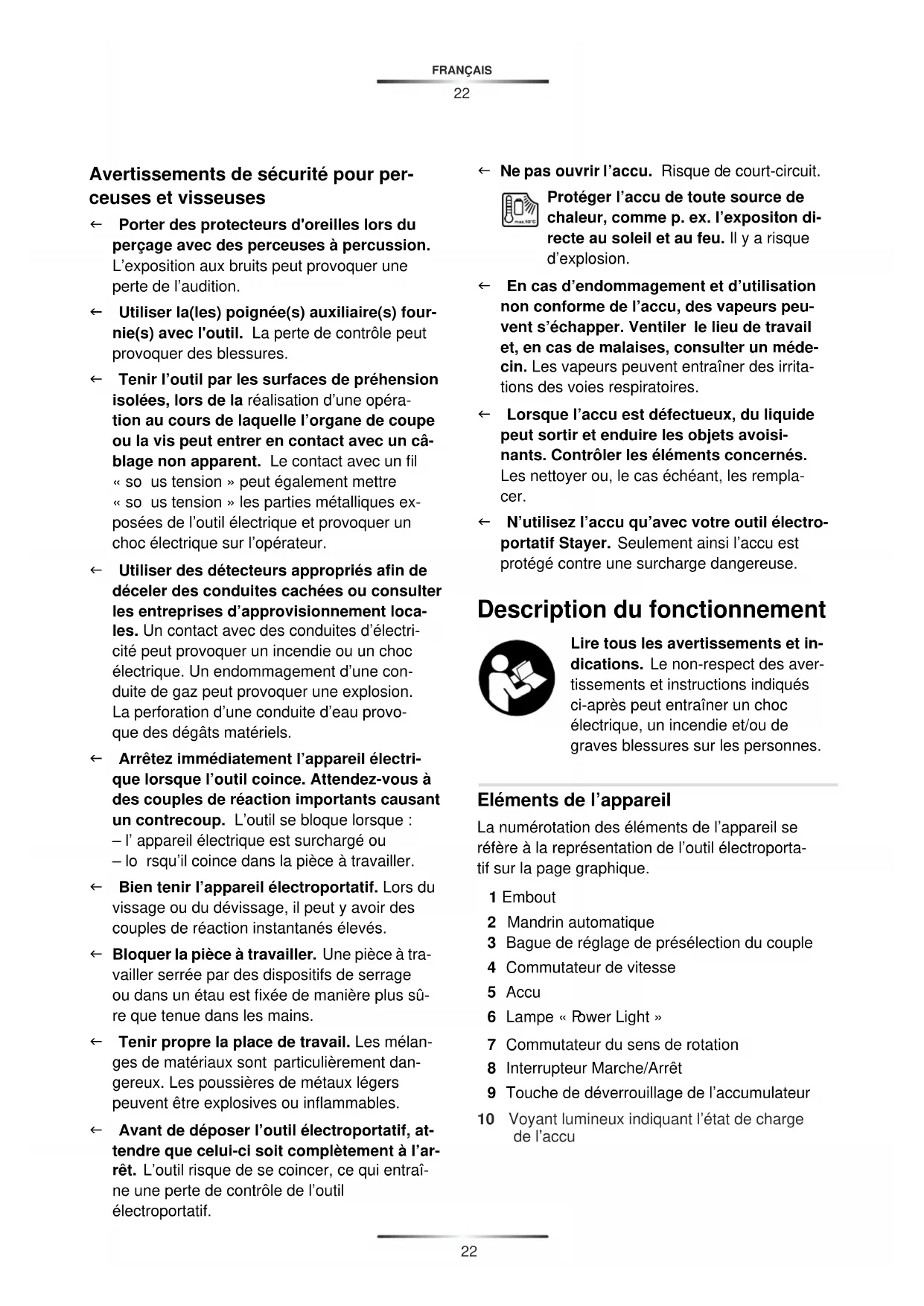

Avertissements de sécurité pour perceuses et visseuses

Porter des protecteurs d'oreilles lors du perçage avec des perceuses à percussion. L'exposition aux bruits peut provoquer une perte de l'audition. Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures. Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe ou la vis peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels. Arrêtez immédiatement l'appareil électrique lorsque l'outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L'outil se bloque lorsque: - l'appareil électrique est surcharge ou - lorsqu'il coince dans la pièce à travailler. Bien tenir l'appareil electroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instantanés élevés. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un état est fixée de manière plus sûre que tenue dans les mains. Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Avant de déposer l'outil electroportatif, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'outil electroportatif.

Ne pas ouvrir l'accu. Risque de court-circuit.

Protégerez l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil et au feu. Il y a risque d'explosion.

En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. Lorsque l'accu est défectueux, du liquide peut sourir et enduire les objets voisins. Contrez les éléments concernés. Les nettoyer ou, le cas échéant, les remplacer. N'utilisez l'accu qu'avec votre outil electroportatif Stayer. Seulement ainsi l'accu est protégé contre une surcharge dangereuse.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Embout 2 Mandrin automatique 3 Bague de réglage de préselection du couple 4 Commutateur de vitesse 5 Accu 6 Lampe « Rewr Light » 7 Commutateur du sens de rotation 8 Interrupteur Marche/Arrêt 9 Touche de déverrouillage de l'accumulateur 10 Voyant lumineux indiquant l'état de charge de l'accu

Bruits et vibrations

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : entretien de l'outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Déclaration de conformité ce

Le sousigné: STAYER IBERICA, S. A.

Dont l'adresse est :

Modèle: BHL112K / PBL120K / PBL211K /

Nous déclarons sous notre seule et unique responsabilité que ce produit est conforme aux normes ou documents normalisés suivants: EN 60745, conformément aux réglementations 2006/42/CE, 2004/108/CE.

Ramiro de la Fuente Directeur général

Charger l'accu

N'utiliser que les chargeurs indiqués sur la page des accessoires. Seuls ces chargeurs sont adaptés à l'accu à ions lithium utilisé dans votre outil electroportatif.

Note: L'accu est fourni en état de charge faible. Afin de garantir la puissance complète de l'accu, charger complètement l'accu dans le chargeur avant la première mise en service.

L'accu à ions lithium peut être rechargé à tout moment, sans que sa durée de vie n'en soit réduite. Le fait d'interrompre le processus de charge n'endommage pas l'accu.

Attention après la mise hors fonctionnement automatique de

L'outil electroportatif, ne plus appuyer sur l'interrupteur Marche/Arrêt. L'accu peut être endommagé.

Pour sortir l'accu 5, appuyer sur la touche de déverrouillage 9 et sortir l'accu par derrière de l'outil electroportatif. Ne pas forcer.

L'accu est équippé d'une surveillance NTC de température qui ne permet de charger l'accu que dans la plage de température entre 0°C et 45°C. La durée de vie de l'accu s'en trouve augmentée.

Respectez les indications concernant l'élimination.

Changement de l'outil

Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Ouvrir le mandrin automatique 2 par un mouvement de rotation dans le sens de rotation ① jusqu'à ce que l'outil puisse être monté. Mettre en place l'outil.

Tourner fortement à la main la douille du mandrin automatique 2 dans le sens de rotation ②. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Le verrouillage peut être desserré lorsqu'on tourne la douille en sens inverse afin d'enlever l'outil.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires après l'utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l'amiant ne doivent être travaillés que par des personnes qualifiées.

Veillez à bien aérer la zone de travail. - Il est recommandé de porter un masque respiratoire de la classe de filtre P2.

Respectez les règlements en vigueur dans votre pays spécifiques aux matérielles à TRAITER.

Monter l'accu

N'utiliser que des accus à ions lithium d'origine Stayer dont la tension correspond à celle indiquée sur la plaque signalétique de l'outil electroportatif. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie.

Mettez le commutateur de sens de rotation 7 en position médiane pour éviter une mise en marche non-intentionnée de l'appareil. Montez l'accu charge 5 dans la poignée jusqu'à ce qu'il s'encliquette de façon perceptible et correcte.

Régler les sens de rotation

Avec le commutateur de sens de rotation 7, le sens de rotation de l'outil electroportatif peut être inversé. Ceci n'est cependant pas possible, quand l'interrupteur Marche/Arret 8 est appuyé.

Rotation à droite : Pour pincer et visser, tourner le commutateur du sens de rotation 7 à fond vers la gauche.

Présélection du couple / régler le mode de service

À l'aide de la bague de réglage de présélection du couple 3, il est possible de présélectionner le couple nécessaire par 10 étapes. Lorsque le réglage du couple est correct, l'outil de travail est arrêté dès que la vis est juste au même niveau que la surface du matériel et que le couple réglement est atteint.

Pour dévisser les vis, éventuellement désir un réglage plus élevé ou régler sur le symbole « Perçage ».

Perçage

Tourner la bague de réglage 3 sur le symbole « Perçage sans percussion ».

Dans la position « Perçage », l'embrayage à crans est désactivé.

Perçage à percussion (PBL183PK) Mettre la bague de réglage 3 sur le bec « Perçage à percussion »

Dans la position « perçage à percussion », l'embrayage à crans est désactivé et la puissance maximale est effective en permanence.

Sélection mécanique de la vitesse

N’actionner le commutateur de vitesse 4 qu’à l’arrêt total de l’appareil electroportatif.

À l'aide du commutateur de vitesse 4, il est possible de préselectionner deux plages de vitesse de rotation.

Vitesse i:

Faible plage de vitesse de rotation ; pour le visage ou pour travailler avec des diamètres de perçage importants.

Vitesse II:

Plage de vitesse de rotation élevée ; pour petits diamètres de perçage.

Au cas où le commutateur de vitesse ne se laisserait pas tourner à fond, tourner légèrement la broche d'entraînement munie du foret.

Mise en marche/arret

Pour permettre l'outil electropotatif en marche, appuyer sur l'interrupteur Marche/Arret 8 et le maintenir appuyé.

La lampe 6 s'allume lorsque l'interrupteur Marche/Arrêt 8 est enfoncé un peu ou complètement et permet d'éclairer la zone de travail lorsque l'éclairage est mauvais.

Pour arrêter l'outil electroportatif, relâchez l'interrupteur Marche/Arrêt 8.

Réglage de la vitesse de rotation (PBL211K-PBL143K-PBL183PK)

Il est possible de régler sans à-coups la vitesse de rotation de l'outil electroportatif en opération suivant la façon dont on appuie sur l'interrupteur Marche/Arrêt 8.

Une pression légère sur l'interrupteur Marche/Arrêt 8 entraîne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée.

Frein de ralentissement

Dès qu'on lâche l'interrupteur Marche/Arrêt 8, le mandrin de perçage est freiné afin d'empêcher le ralentissement par inertie de l'outil de travail.

Lors du serrage de vis, ne relâchez l'interrupteur Marche/Arrêt 8 que lorsque la vis ne déborde plus la pièce à travailler. La tête de la vis ne sera pas enfoncée dans la pièce à travailler.

LED Capacité
Lumière verte = 75%
Lumière jaune	51-75%
Lumière rouge	26-50%

Instructions d'utilisation

Poser l'outil electroportatif sur la vis seulement lorsque l'appareil est éteint. Les outils de travail en rotation peuvent glisser.

Conseils

Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l'outil electroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.

Pour pincer dans le métal, n'utiliser que des forets HSS aiguisés et en parfait état (HSS = aciers super rapides). La gamme d'accessoires Stayer vous assure la qualité nécessaire.

Avant de visser des vis d'un certain diamètre et d'une certaine longueur dans des matériaux durs, il est recommandé d'effectuer un préperçage à l'aide du diamètre de l'âme du filet d'environ 2/3 de la longueur de vis.

Nettoyage et entretien

Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Tenez toujours propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sur.

Au cas où l'accu ne fonctionnerait plus, veuillez vous adresser à une station de service après-vente agréée pour outillage Stayer.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Stayer.

Pour toute commande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Transport

L'accu a été testé suivant le manuel de l'ONU ST/SG/AC.10/11/Rév.4 partie III, chapitre 38.3. Il est doté d'une protection effective contre une surpression interne et les courts-circuits ainsi que de dispositifs empêchant toute destruction par la force et un courant de retard dangereux. La quantité d'équivalent de lithium se trouvant dans l'accu est inférieure aux valeurs limites correspondantes. En tant que pièce détachée ou intégrée dans un appareil, un accu n'est donc pas soumis aux prescriptions concernant les transports de matériaux dangereux. Cependant ces prescriptions peuvent s'appliquer au transport de plusieurs accus. Dans un tel cas, il peut s'avérer nécessaire de respecter certaines conditions particulières, par ex. pour l'emballage.

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'union européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques

ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Ion lithium :

Veiller respecter les indications données dans le chapitre « Transport »

Ne pas jeter les accus/piles dans les ordures ménagères, ni dans les flammes ou l'eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l'environnement.

Seulement pour les pays de l'union européenne :

Les accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE.
