Caractéristique	Détails
Type de produit	Flash macro
Compatibilité	Nikon
Nombre guide	14 (ISO 100, m)
Angle de couverture	60°
Modes de flash	Manuel, Automatique, Stroboscopique
Durée de recharge	Environ 3 secondes
Alimentation	4 piles AA
Dimensions	Environ 100 x 100 x 100 mm
Poids	Environ 300 g (sans piles)
Utilisation	Idéal pour la macrophotographie, permet un éclairage précis et contrôlé des sujets rapprochés.
Maintenance	Nettoyer régulièrement les contacts et la tête du flash, éviter l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes, ne pas démonter l'appareil.
Informations générales	Vérifier la compatibilité avec votre boîtier Nikon avant l'achat.

FOIRE AUX QUESTIONS - EM140 DG Macro (Nikon) SIGMA

Comment installer le flash SIGMA EM140 DG Macro sur mon appareil photo Nikon ?

Pour installer le flash SIGMA EM140 DG Macro, alignez la griffe du flash avec la griffe de votre appareil photo Nikon et enfoncez-le jusqu'à ce que vous entendiez un clic. Assurez-vous que le verrou est bien engagé.

Pourquoi mon flash ne se déclenche-t-il pas ?

Vérifiez que le flash est correctement installé sur l'appareil photo et qu'il est allumé. Assurez-vous également que la batterie est chargée et que l'appareil photo est réglé pour utiliser le flash.

Comment régler la puissance du flash ?

La puissance du flash peut être ajustée à l'aide des commandes sur le flash ou via les réglages de votre appareil photo. Consultez le mode d'emploi pour des instructions spécifiques sur les réglages de puissance.

Le flash ne se recharge pas, que faire ?

Vérifiez que la batterie est correctement insérée et qu'elle est chargée. Si le problème persiste, essayez de changer la batterie par une nouvelle pour voir si cela résout le problème.

Comment utiliser le mode macro avec le SIGMA EM140 DG Macro ?

Pour utiliser le mode macro, assurez-vous que votre objectif est en mode macro. Positionnez le flash près de votre sujet pour une meilleure illumination, puis prenez vos photos. Ajustez les angles si nécessaire pour éviter les ombres.

Le flash produit des ombres indésirables, que faire ?

Pour réduire les ombres, essayez de modifier l'angle du flash ou d'utiliser un diffuseur. Vous pouvez également augmenter la distance entre le flash et le sujet.

Comment nettoyer le flash SIGMA EM140 DG Macro ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur du flash. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

Le flash ne fonctionne pas en mode TTL, que faire ?

Assurez-vous que votre appareil photo est également en mode TTL et que les réglages de communication entre le flash et l'appareil photo sont corrects. Vérifiez également que le firmware de votre appareil photo est à jour.

MODE D'EMPLOI EM140 DG Macro (Nikon) SIGMA

1. 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1

癸光部

ShaSSTJeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe1Eo 1

Nos you remercions d'avoir choisi le flash electronique Sigma Macro EM-140 DG. Ses caractéristiques avances you permettront de profiter au mieux du prise de la macrophotographie. Les fonctions et mode opératoire pouvant varier d'un apparil à l'autre, nous you recommendons de dire attentivement ce mode d'emploi avant toute utilisation. Ce flash dispose d'une grande diversite de fonctions qui you augmenteront le prise que you eprouvez a faire de la photographie. Pour pouvoir exploiter ses nombreuses possibltés et en tirer le meilleur parti, nous you suggerons de you referrer regulierement a cette notice d'utilisation, tout en ayant sous la main celle de votre apparil.

(Ce flash a ete conu specifiquement pour etre utilise avec les boitiers reflex Nikon)

PRECAUTIONS

Pour éviter tout dommage ou erreur de manipulation, nous vous demandons de dire attentivement ce mode d'emploi avant d'utiliser votre apparéil.

Nous attirons particulièrement votre attention sur les deux signes d'advertisement ci-dessous.

Mise en garde !! La non prise en compte de cette mise en garde pourrait entraîner un accident grave ou un dommage sérieux au produit.

Avertissement !! Le non respect de cet averissement pourrait entraîner un accident ou endommager le produit.

Ce symbole marque un point important où la plus grande prudence est requise.

Ce symbole correspond à une information qu'il convient de respecter

Mise en garde !!

Ce flash comprend des circuits électriques à haut voltage. N'essayez jamais de démonter le produit, ici pouvant entraîner une électrocution ou une brûlle. Si la coque est cassée ou fêlée, ne touchez pas les composants internes.

Ne déclenchez jamais d'éclair à proximé des yeux. L'intensité lumineuse pourrait creer des dommages irréversibles. Laissez toujours une distance d'au moins 1m/3 pieds entre le visage et l'appareil lorsque vous photographiez avec le flash.

Ne touchez pas la griffe lorsque le flash est monté sur l'appareil. Vous pourriez subir une décharge à haute tension.

N'utilisez jamais le flash dans un environnement de produits inflammables tels que gaz, produit chimiques, solvants, etc...en raison de risques d'incendie ou d'explosion.

Avertissement !!

N'utilise ce flash que sur un boîtier Nikon. Tout autre employi pourrait endommager les circuits électriques et électroniques de l'appareil.

Ce flash n'est pas etanche. Tenez-le à l'abri en cas d'utilisation sous la pluie, la neige ou les embruns. Des circuits endommagés par l'eau sont souvent irréparables.

N'exposez pas votre flash, ni l'appareil, à un chic, à la poussière, à de très haute temperatures ou à l'humidité. Ces éléments pourraient cause des dégats ou un dysfonctionnement.

Si le flash est soumis à un brusque contraste de température, comme de passer d'un extérieur froid à un interieur bien chauffé, une condensation peut se former à l'intérieur. Dans une telle circonstance, placez le flash dans un sac plastique fermé et ne l'utilisez pas tant qu'il n'a pas atteint la température de la pierce.

Ne rangez pas le flash dans un tiroir ou une armoire contenant de la naphtaline, du campre ou tout autre insecticide. Ceci pourrait provoquer des dysfonctionnements.

N'employez pas de dissolvant, de benzène ou tout autre agent chimique pour nettoyer votre flash ou enlever des traces de doigts. N'utilise qu'un chiffon doux et humide.

En cas de stockage prolongé, placez le flash dans un endroit sec et tempéré, de préférence ventilé. Faites le fonctionner plusieurs fois par mois pour entrenir le condensateur.

Module de flash

1. Réflecteur gauche

2. Réflecteur droit

3.Lampd'assistance

4.Bouton de verrouillage

5.Adaptateur

Module de contrôle

6.Ecran ACL 7.Couvercle du compartment piles

8.Vis de blocage du sabot 9.Sabot

10.Bouton de mode MODE

11.Bouton de selection SEL

1. • Touche d'increment

2. Touche de déprétement

14.Bouton de lampe LAMP

15.BoutonTEST

16.Bouton de rétro éclairage IG

1. Témoin de charge

2. Interrupteur

ADAPTATION AUX OBJECTIFS

Bien que concu spécialément pour les objectifs Macro (MACRO 50mm F2.8 EX DG, MACRO 105mm F2.8 EX DG, etc.), ce flash peut aussi être utilisé avec d'autres types d'objectifs. Nous attirons cependant votre attention sur les points suivants :

La partie avant de certains objectifs tourne lors de la mise au point. Si vous attachez le module flash à de tels objectifs, vous risquez d'endommager le mécanisme de mise au point autofocus de votre boîtier. N'utilise que la mise au point manuelle avec des tels objectifs.
Des adaptateurs Macro pour pas de vis porte-filtre de diamètres Ø55mm et Ø58mm sont livrés avec le flash. Si vous souhaitez l'utiliser avec un objectif dont le diamètre de filtre est différent, vous pouvez acheter un adaptateur optionnel vendu séparation (diamètres disponibles : Ø52mm, Ø62mm, Ø72mm, Ø77mm).
L'image peut etre affectee de vignettage du fait de la longueur fisale, de la distance ou d'un autre parametre. Nous you conseillons de proceder à des essais prealables et de vérifier que la configuration retenue ne cause pas de vignettage.

FONCTIONS ET TYPE DE BOITIERS COMPATIBLES

Ce flash peut être utilisé avec les boîtiers de la liste ci-dessous. En fonction de l'appareil, le ode d'opérer et les caractéristiques utilisables peuvent différer. Veuillez donc vous reférer attentivement à ce qui est indiqué pour votre apparéil.

séries D2, D70, D1, D100, F6, F5, séries F4, séries F3(avec adaptateur), F100, séries F90X/N90S, séries F90/N90, F80, F70D/N70, F65/N65, F60D/N60, F50D/N50, F-801S/N8008S, F-801/N8008, F601M,

Le mode d'emploi est utilisé avec les types d'objectifs suivants:

Objectifs avec électronique intégrée	Objectifs type D, Objectifs type G, Objectifs Nikkor IX, Objectifs AF sauf type D (F3AF exclus), objectifs type Ai-P
Objectifs sans électronique	Objectifs de types Ai-S, Ai, séries E

ALIMENTATION ELECTRIQUE

Ce flash fonctionne avec quatre piles alcalines ou quatre accus rechargeables Ni-Cd ou Ni-MH de type "AA". Des piles au manganèse peuvent aussi être utilisées, mais leur durée d'utilisation est plus courte que celle des piles alcalines, et leur usage n'est donc pas conseillé. Remplacez les piles dés que le temps de charge excède 30 secondes.

Nettoyez les contacts des piles avant installation pour assurer uneonne conductivite
Les accus Ni-Cd n'etant pas standardisés, vérifie les contacts avec les extrémités du compartment de piles.
Afin d'eviter tout risque d'explosion, d'écoulement ou de surchauffe, utilisez toujours quatre piles AA neuves de même type et de la même marque. Ne mélangez ni différents types, ni des piles neuves avec des piles usagées.
Necherche pas à démonter les piles, ni à les décharger. Ne les exposez ni au feu, ni à l'eau : il y aurait danger d'explosion. De même, necherche pas à recharger des piles, ou des accumulateurs autres que des accus Ni-Cd ou Ni-Mh.
Si vous n'utilisez pas le flash pendant une longue période, otez les piles afin d'eviter tout risque d'écoulement.
La performance des piles diminue sous de basses températures. Protégez-les du froid lorsque vous utilisez le flash par temps froid.
Il est toujours recommendé d'emmener des piles de rechange lors d'un long voyage ou en cas d'utilisation par grand froid.

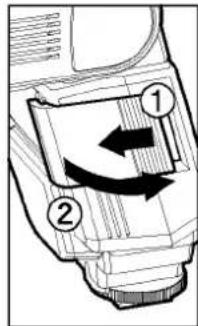

1. Assurez-vous que le flash est eteint (interrupteur principal en position "OFF"). Ouvrez alors le compartment de piles en faisant glisser le couvercle dans le sens de la flèche.

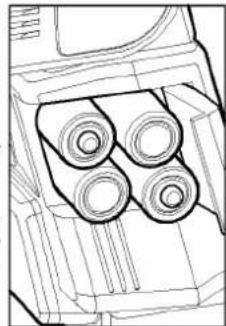

2. Insérez quatre piles AA dans le compartment de piles, en respectant les polarités + et - comme indiqué sur les parois.

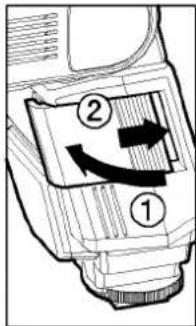

3. Refermez le couvercle
4. Allumez le flash en plaçant l'interrupteur en position "ON".
   Après quelques secondes, la lampe témoin de charges s'allume, indiquant que le flash est prét à fonctionner.
5. Appuyez sur le bouton TEST pour vous assurer que le flash fonctionne correctement.

MISE EN VEILLE AUTOMATIQUE

Le flash se met en veille automatiquement après environ 90 secondes de non-activation, afin de preserver la puissance des piles. Pour le remetre en route, appuyez sur le bouton TEST ou appuyez à mi-course sur le déclencheur de l'appareil. Le système de mise en veille automatique ne fonctionne pas en mode de flash à distance sans cordon, de mode flash asservi normal ou de mode flash asservi désigné.

INDICATEUR D'ANOMALIE

Si la puissance des piles est insuffisante, ou s'il y a un problème d'information electrique entre le flash et le boitier, le témoin de couverture d'angle clignote sur l'écran LCD. Dans ce cas, éteignez le flash et rallumez-le. Si le témoin clignote encore, vérifie la puissance des piles.

MISE EN PLACE DU MODULE DE CONTROLLE

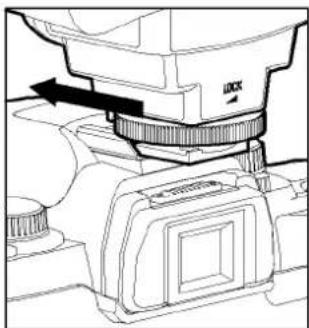

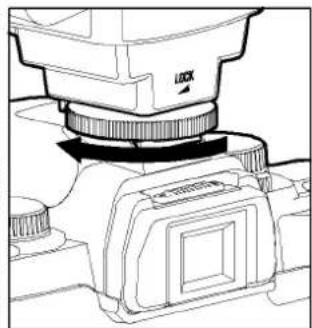

Assurez-vous que le flash est eteint. Placez ensuite le sabot du flash dans la griffe porteflash de l'appareil et tournez la vis de verrouillage pour bloquer le sabot.

Lorsque yous attachez ou retirez le flash, tenez bien le corps du flash afin d'eviter d'endommager le sabot ou la griffe porte flash.
Si le flash intégré du boîtier est relevé, rabaissez-le avant demettre en place le flash sur la griffe.
Pour prisoner le flash, débloquez le sabot en tournant la vis de verrouillage dans le sens inverse au symbole LOCK jusqu'en butée.

MISE EN PLACE DU MODULE FLASH

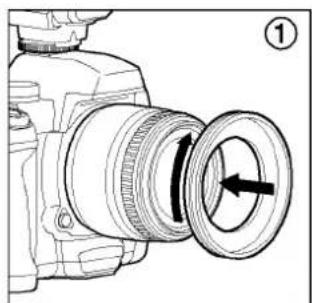

1. Attachez l'adaptateur Macro sur le porte-filtre

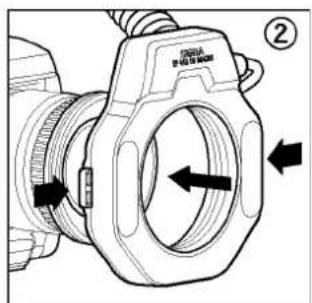

2. Appuyez sur les boutons de verrouillage droit et gauche de la tete flash et placez le flash sur l'adaptateur. Relâchéz ensuite les boutons de verrouillage.
   Ajustez la position en faisant pivoter la tete flash.
   Appuyez sur les deux boutons de verrouillage pour enlever le flash de l'objet.

RETRO ECLAIRAGE DE L'ECRAN LCD

Si vous appuyez sur le bouton LIGHT, l'écran LCD est éclairé pendant environ 8 secondes. Ce rétro éclairage peut être prolongé en appuyant à nouveau sur le bouton LIGHT.

LAMPE D'ASSISTANCE

Dans un endroit souvent, la mise au point autofocus est plus aisée avec la lampe d'assistance. Appuyez sur le bouton LAMP du module de contrôle pour activer la lampe pendant 20 secondes. Cette fonctionnalité est très utile pour faciliter la composition dans des conditions où l'autofocus ou la mise au point manuelle sont délicats.

La lampe est désactivée des que l'on appuye sur le déclencheur.

Le mode TTL procure une exposition correcte du sujet en contrôlant la quantité de lumière émise par le flash.

Reportez-vous au tableau A pour les différentes combinaisons appareils - objectif - modes d'exposition et modes flash.
La fonction TTL ne fonctionne pas avec les boîtiers F-3, FM10, Nouveau FM2, FE10, Nikonos V.

1. Choisissez le mode d'exposition de l'appareil (celui-ci peut varier d'un boîtier à l'autre. Veuillez vous référer au mode d'emploi de l'appareil.

2. Mettez le flash sous tension en utilisant l'interrupteur.

3. Sélectionnez TTL/BL ou TTL en appuyant sur le bouton MODE

Avec un reflex numérique, sélectionnez impératifement le mode TTL/BL. Les boîtiers dotés du CLS seront contrôleés par le mode i-TTL. Les autres fonctionneront avec le contrôle d'exposition D-TTL. Dans les deux cas, la dette "d" (digital) s'affichera sur l'écran de contrôle ACL.
Les modes TTL/BL ou TTL sont accessibles avec les boîtiers F6, F5, F4, F100, F90X / F90 / F80 (N90S / N90 / N80), F70D / N70, F65 / N65, F810S / N8008S, F801 / N8008S et Pronea 600i. Avec les autres apparèils, Sélectionnéz le mode TTL.
4. Faites la mise au point sur le sujet.
5. Vérifiez que le témoin de charge est allumé, et prenez la photo.

Si la pellicule ne recoit pas la quantité de lumière nécessaire pour une exposition correcte du sujet, le témoin TTL/BL ou TTL s'affichera pendant 5 secondes sur l'écran LCD après la prise de vue, indiquant que la puissance du flash est insuffisante. Reprenez alors la photo à une moindre distance, ou avec un plus grande ouverture.
Lorsque le flash est chargé, le témoin situé dans le viseur s'affiche. S'il n'apparait pas, l'obturateur de l'appareil pourra se déclencher à une vitesse lente sans flash.

tableau A

Appareil	Type d'objectif	Mode d'expo.	Mode de mesure	Système TTL	Remarques
F6, F5F100F90X/N90F80/N80F70D/N70	Type D	Tous modes	Tous modes	Dosage auto flash/ambiance par Multi capteur 3D	Mode TTL possible. Avec F5, F100,F80, la mesure spot est toujours TTL.
	objectif AF non D	Tous modes	Tous modes	Dosage auto flash/ambiance par Multi capteur
	sans microprocesseur	Modes A/M	Pondéré central, Spot	Atténuation des ombres en mesure pondérée centrale
F4F60/N65F-801S/N8008SF-801/N8008Pronea 600i	avec microprocesseur	Tous modes	Matriciel	Dosage matriciel flash/ambiance	Mode TTL possible. TTL Matriciel F4 avec objectifs AF F3, Ai-S, Ai, Séries E. Le système spot du F4 est toujours TTL. Le Pronea 600i est TTL avec mode d'exposition M. L'atténuation des ombres en mesure pondérée centrale est indisponible.
			Pondéré central Spot	Atténuation des ombres en mesure pondérée centrale
	sans microprocesseur	Modes A/M	Pondéré central Spot	Atténuation des ombres en mesure pondérée centrale
F601/N6006F-601M	avec microprocesseur	Tous modes	Matriciel	Dosage matriciel flash/ambiance	Pas de mesure Spot avec F-601M
			Pondéré central, Spot	Atténuation des ombres en mesure pondérée centrale
	sans microprocesseur	Tous modes	Pondéré central, Spot	Atténuation des ombres en mesure pondérée centrale
F60D/N60F50D/N50F-401X/4004S	Avec microprocesseur	P/S A/M		Dosage matriciel flash/ambiance	En mode "M", atténuation des ombres en mesure pondérée centrale
	Sans microprocesseur	M		Atténuation des ombres en mesure pondérée centrale
F501/N2020F301/N2000	Avec microprocesseur,Ai-S, Ai, Séries E, objectifs pour F3	P		Programme TTL
		A/M		TTL
	Autres	A/M		TTL
F401S/N4004FS401/N4004	Avec microprocesseur	P/S		Programme TTL
		A/M		TTL
	Sans microprocesseur	M		TTL
FA, FE2, FG, F3	Tous	A/M		TTL

Avec un boîtier reflex numérique, les fonctionnalités varient selon le type d'objet et les modes d'exposition comme pour le groupe F5 et F100, mais avec un contrôle automatique de l'exposition D-TTL ou i-TTL.

Il est possible de donner un effet tri-dimensionnel à vos images en activant seulement l'un des deux reflecteurs.

1. En mode TTL/BL(TTL), appuyez sur le bouton SEL pour faire clignoter l'affichage.

2. Appuyez sur + pour activer le tube gauche, ou sur - pour activer le tube droit. (seul le cote actif clignote)

3. Appuyez plusieurs fois sur SEL pour valider et faire cesser le clignotement.

Après la prise de vue, appuyez sur SEL puis sur + ou - pour réactiver les deux côtes.

LIMITES DES PRISES DE VUE CONSECUTIVES AU FLASH

Pour éviter une surchauffe, laissez le flash au repos au moins 10 minutes après des séquences de prises de vues consécutives en respectant le tableau ci-dessous.

Mode	Nombre d'éclairs
TTL, M(1/1,1/2)	15 éclairs consécutifs
M(1/4, 1/8)	20 éclairs consécutifs
M(1/16-1/32)	40 éclairs consécutifs
Stroboscopique	10 Cycles

MODE OPERATOIRE EN FLASH MANUEL

Le flash manuel permet de régler la puissance du flash.

La prise de vue en mode manuel nécessite un savoir-faire important. Nous vous recommendons d'utiliser le mode automatique. Avant d'utiliser le mode manuel, il est recommancede faire des essais préalables, et il peut etre utile d'utilser un flashmetre pour déterminer l'exposition.

La puissance des tubes gauche et droit peut être régée entre 1/1 et 1/64, et il est aussi possible de n'activer qu'un seul reflecteur.

1. Reglez le mode d'exposition du boitier sur M.

2. Appuyez sur le bouton MODE du flash et selectionnez M.

3. Appuyez sur le bouton SEL (la puissance du tube gauche clignote).

4. Appuyez sur + ou - pour régler la puissance du tube gauche. (si -- est affché, le tube gauche est désacté).

5. Appuyez sur SEL button. (la puissance du tube croit clignote).

6. Appuyez sur + ou - pour régler la puissance du tube droit. (si " -- " est affché, le tube droit est désacté).

7. Appuyez sur SEL pour valider et faire cesser le clignotement.

Si les puissances des deux tubes sont identiques, la puissance du flash s'affiche. Si des niveaux différents sont selectionnés, la puissance du flash n'est pas affichée.

Pour déterminer le Nombre Guide, veuillez vous reporter au tableau [Table 1] en dernierie page.

L'exposition correcte peut etre calculée par la formule: mbre Guide "NG" / Distance du flash a sujet = valeur d'ouverture F

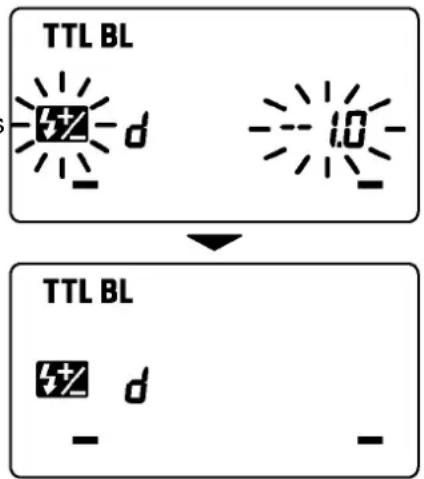

MEMORISATION DE LA PUISSANCE DU FLASH FV (Pour D70,F6)

La fonction de mémorisation "FV" permet de garder en mémoire l'exposition au flash appropriée pour une partie de l'image, même si vous modifiez ensuite le cadre.

Vou ne pouvez pas selectionner cette fonction directement sur le flash. Pour plus de détails, veuillez vous reporter au mode d'emploi du boîtier.

Vouss pouvez effectuer une correction d'exposition en modifiant la puissance du flash.

Correction d'exposition volunteered de l'éclairage au flash EM-140 DG NA-iTTL

Accessible uniquely avec les boitiers reflex numériques et F6, F5, séries F4, F100, F90/N90, F90X/N90S, séries F80/F80, F70D, U/F65/N65, F801S/N800S, F801/ N8008, F601M, F601/N6006, Pronea 600i.
Les apparèils disposant d'une capacité de correction d'exposition permettant en outre d'effectuer la correction d'exposition au besoin par le flash EM-140 DG NA-iTTL ou par le boîtier (ou les deux à la fois). Si vous associez les deux, l'exposition sera modifiée de la somme des deux corrections, et elle concernera également l'arrière-plan.
Si vous appeareil est de la série F601/N6006, il faut regler la correction d'exposition au niveau du mode de synchronisation du boftier.
La correction peut s'opérer par 1/3 de valeur de +1.0 IL to -3.0 IL.
1. Appuyez sur le bouton MODE pour selectionner le mode TTL/BL (TTL).
2. Appuyez sur le bouton [SEL pour faire clignoter l'icone de correction d'exposition
3. Appuyez sur la touche + ou - pour régler la valeur de la correction.
4. Appuyez sur SEL pour valider et faire cesser le clignotement.

Correction d'exposition volontaire de l'éclairage au flash EM-140 DG NA-iTTL et de l'arrière-plan

Cette fonction n'est pas accessible aux boitiers des séries F3, FM10, nouveau FM2 et FE10. Utilisez la commande de correction d'exposition de l'appareil pour une correction d'exposition globale de l'avant-plan et de l'arrière-plan (veuillez vous reporter au mode d'emploi du boftier).

Correction d'exposition en mode M

En mode manuel M, vous pouvez changer le diaphragme sur l'appareil ou modifier la puissance du flash après avoir decide d'une correction d'exposition.

SYNCHRONISATION SUR LE SECOND RIDEAU

Lorsque you photographiez un sujet en mouvement en synchronisation lente, I'echo du sujet apparait devant lui. Ceci est d'u au fait que I'éclair est normalement activé lorsque le rideau est entierement ouvert, ce qui fait que le sujet demeure exposé jusqu'à la fermeture du rideau (synchronisation sur le premier rideau). Avec la synchronisation sur le second rideau, le flash est activé juste avant la fermeture du rideau, et le sujet est donc exposé entre l'ouverture de l'obturator et le moment de I'éclair.

Cette fonction n'est accessible qu'aux boitiers disposant de la synchronisation sur le second rideau.
Vou ne pouez pas selectionner cette fonction directement sur le flash. Pour plus de détails, veuillez vous reporter au mode d'emploi du boîtier
L'écran LCD du flash affiche l'icône lorsque la fonction est activée.

FLASH PREDICTIF

Le flash prédictif permet de visualiser l'éclairage et les effets d'ombres avant de prendre la photo.
1. Appuyez sur le bouton MODE et selectionnez le mode flash souhaite.
2. Appuyez sur + ou - à plusieurs reprises pour faire apparaitre l'icone MODEL sur I'écran ACL.
3. Assurez-vous que le flash est chargé, et appuyez sur le bouton TEST pour activer le flash prédicif.

MODE DE FLASH STROBOSCOPIQUE (MULTI FLASH)

Dans ce mode créé, le flash émet une série d'éclairs pendant l'ouverture de l'obturator, générant ainsi une série d/images du sujet sur la même vue. Le sujet sera particulièrement mis en valeur si l'arrière-plan estASF. La fréquence des éclairs peut être choses entre 1Hz et 199Hz . Il est possible de produit jusqu'à 90 éclairs en continu. Le nombre maximal d'éclairs dépend du nombre guide du flash et de la fréquence retenue. (voir le tableau 3 en dernierie page)

1. Sélectionnez le mode M sur le boîtier et choisissez l'ouverture.
2. Appuyez sur le bouton MODE jusqu'à ce que le symbole du mode multi-flash apparaisse.
3. Appuyez sur SELjusqu'ae que la frquence se mette a clignoter
4. Appuyez su + ou - pour sélectionne la fréquence souhaitée.
5. Avec une nouvelle pression sur SEL, la puissance du flash clignote
6. Appuyez sur + ou - pour désir la puissance souhaitée.
7. Appuyez sur SEL, le nombre d'éclairs clignote
8. Appuyez sur + ou - pour sélectionner le nombre d'éclairs souhaïte.
9. Appuyez à nouveau sur SEL, l'affichage cesse de clignoter.
10. Dés que la lampe tímoin de charge s'allume, le flash est prét

Nota: Utilisez toujours une vitesse d'obturation plus lente que la valeur ci-dessous :

[Intervalle entre deux éclairs] / [Nombre d'éclairs]

FLASH Distant SANS FIL (Pour D70, F6)

Il est possible d'utiliser le flash distant sans fil avec le flash EM-140 DG en tant que flash maitre et le flash EF-500 DG SUPER NA-iTTL en tant que flash asservi pour l'éclairage.

Dans les instructions qui suivant, nous appellerons "flash maître" le flash installé sur le boîtier, et "flash asservi" le ou les flashes placés à distance de l'appareil.
Maintenez une distance minimale de 5 metres entre le flash maître et le flash asservi.
Pour le réglage du flash asservi, veuillez vous reporter au mode d'emploi du flash (section flash distant sans fil).

FLASH Distant SANS FIL i-TTL

En mode distant sans fil i-TTL, le boitier calcule automatiquement l'exposition correcte.

Réglage du flash asservi

1. Suivez le mode d'emploi du flash asservi pour regler la selection sur le groupe 3.
2. Placez le flash asservi à l'emplacement souhaite.

Réglage du flash maitre

1. Appuyez sur le bouton MODE et selectionnez le symbole
2. Àpès avoir vérifié que les deux flashes sont charges, prenez la photo.

Le mode sans cordon Auto iTTL Auto, la mémorisation de puissance FV, la correction d'exposition et la synchronisation sur le second ridesau peuvent être utilisés ensemble. Une fois le mode sans cordon activé, réglez chaque autres fonction séparément sur le flash maitre. Aucun autre réglage n'est nécessaire sur le flash asservi.

FLASH SANS FIL MANUEL

Vousspuvezregler manuellementla puissance du flash asservi a partir du flash maître.Utilisez un flashmétreet pour déterminer l'exposition correcte.

Réglage du flash asservi

1. Suivez le mode d'emploi du flash asservi pour regler la selection sur le groupe 3.
2. Placez le flash asservi à l'emplacement souhaite.

Réglage du flash maître

1. Appuyez sur le bouton MODE et selectionnez le symbole
2. Appuyez sur $EL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
3. Appuyez sur MODE et selectionnez le symbole M qui clignote.
4. Appuyez sur SEL pour confirmer le choix et faire cesser le clignotement.
5. Appuyez à nouveau sur $EL et suivez la procédure normale de réglage de puissance manuelle.

Si vous changez de mode, les réglages seront annulés.
Un flash esclave régle sur le groupe 1 sera activé par le tube gauche (1), un flash esclave régle sur le groupe 2 sera activé par le tube droit (2).

FLASH Distant STROBOSCOPIQUE (MULTI FLASH)

Réglagedu flash asservi

1. Suivez le mode d'emploi du flash asservi pour regler la seLECTION sur le groupe 3.
2. Placez le flash asservi à l'emplacement souhaite.

Réglage du flash maître

1. Appuyez sur le bouton MODE et selectionnez le symbole
2. Appuyez sur $EL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
3. Appuyez sur MODE et selectionnez le symbole MULTI.
4. Appuyez sur SEL pour faire cesser le clignotement.
5. Appuyez à nouveau sur SEL et suivez la procédure de flash stroboscopique et de réglage de la puissance.

Si vous changez de mode, les réglages seront annulés.

CHANNEL SETTING

Si d'autres photographes utilisent le mode flash sans fil à proximé, il y a un risque que votre flash soit activé par le flash d'un autre et se déclenché inopinément. Dans ces circonstances, nous vous conseillons de paramétre un canal de communication qui vous soit propre afin d'éviter les interférences.

1. En mode distant, appuyez sur le bouton SEL à plusieurs reprises jusqu'à ce que l'indicateur de canal clignote.
2. Appuyez sur les touches + ou - pour désir un canal (C1 à C4)
3. Appuyez sur SEL pour faire cesser le clignotement.
4. Suivez les instructions du mode d'emploi du flash asservi et reglez-le sur le même canal que le flash maitre.

CHARACTERISTIQUES TECHNIQUES

TYPE : Flash électronique à tête zoom automatique et orientable à contrôle TTL

NOMBRE GUIDE:14 (100 ISO/m)

ALIMENTATION : Quatre piles alcalines de type AA ou : Quatre accumulateurs Ni-Cd de type AA ou

: Quatre accumulateurs Ni-Mh de type AA

TEMPS DE RECYCLAGE : environ 4.0 sec. (avec piles alcalines) : environ 3.0 sec. (accus Ni-Cd et Ni-Mh)

MISE EN VEILLE AUTOMATIQUE : oui

TEMPERATURE DE COULEUR : pour films couleurs de type lumière du jour

POIDS:430g

DIMENSIONS (Module de contrôle) : 76.7mm (I) x 136.2mm (H) x 82.4mm (L)

DIMENSIONS (Module de flash) : 126.6 (I) x 128.8mm (H) x 30.54mm (L)

ESPANOL

7.Coperchio vano batterie

Le label CE garantit la conformité aux normes établies par la Communauté Européenne.

NEDERLANDS
