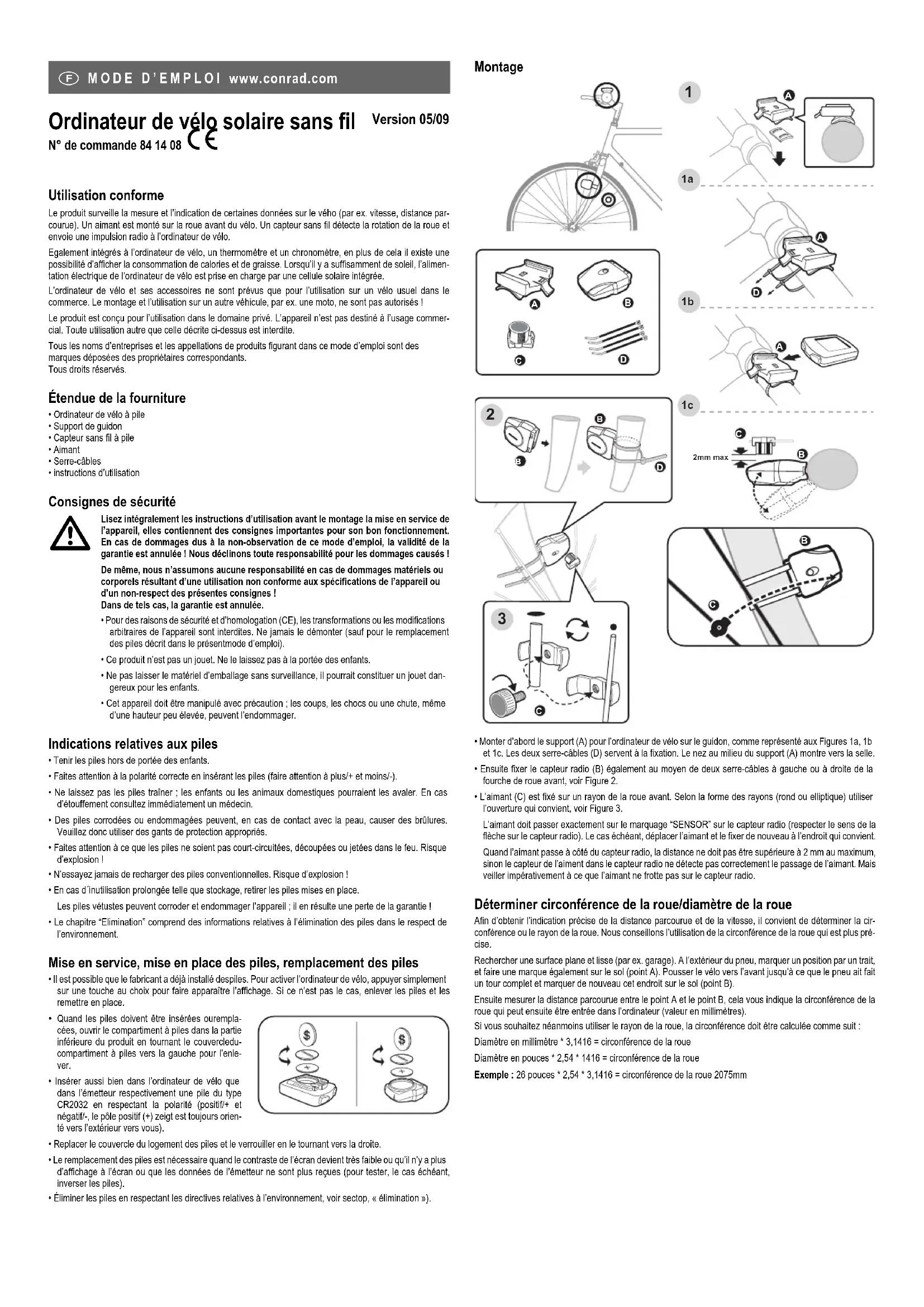

MODE D'EMPLOI 84 14 08 CONRAD

Utilisation conforme

Le produit surveille la mesure et l'indication de certaines données sur le vélo (par ex. vitesse, distance parcourue). Un aimant est monté sur la roue avant du vélo. Un capteur sans fil détecte la rotation de la roue et envoie une impulsion radio à l'ordinateur de vélo.

Egalement intégrés à l'ordinateur de vélo, un thermomètre et un chronomètre, en plus de cela il existe une capacité d'afficher la consommation de calories et de graisse. Lorsqu'il y a suffisamment de soleil, l'alimentation électrique de l'ordinateur de vélo est prise en charge par une cellule solaire intégrée.

L'ordinateur de vélo et ses accessoires ne sont prévus que pour l'utilisation sur un vélo usuel dans le commerce. Le montage et l'utilisation sur un autre véhicule, par ex. une moto, ne sont pas autorisés!

Le produit est conçu pour l'utilisation dans le domaine privé. L'appareil n'est pas destiné à l'usage commercial. Tout usage autre que ceux décrits ci-dessus est interdit.

Tous les noms d'entreprises et les appellations de produits figurant dans ce mode d'emploi sont des marques déposées des propriétaires correspondants.

Tous droits réservés.

Étendue de la fourniture

• Ordinateur de vélo à pile
• Support de guidon
• Capteur sans fil à pile Aimant
• Serre-cables
• Instructions d'utilisation

Consignes de sécurité

Lisez intégralement les instructions d'utilisation avant le montage et la mise en service de l'appareil, elles contiennent des consignes importantes pour son bon fonctionnement. En cas de dommages dus à la non-observation de ce mode d'emploi, la validité de la garantie est annulée! Nous déclinons toute responsabilité pour les dommages causés!

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation non conforme aux spécifications de l'appareil ou d'un non-respect des consignes générales! Dans de tels cas, la garantie est annulée.

• Pour des raisons de sécurité et d'homologation (CE), les transformations ou les modifications arbitraires de l'appareil sont interdites. Ne jamais le démonter (sauf pour le remplacement des piles décrites dans le présent mode d'emploi).
• Ce produit n'est pas un jouet. Ne le laissez pas à la portée des enfants.
• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution; les coups, les chocs ou une chute, même d'une hauteur peu élevée, peuvent l'endommager.

• Tenir les piles hors de portée des enfants.
• Faites attention à la polarité correcte en insérant les piles (faire attention à plus/+ et moins/-).
• Ne laissez pas les piles traîner; les enfants ou les animaux domestiques pourraient les avaler. En cas d'étouffement, consultez immédiatement un médecin.
• Des piles courrrodées ou endommagées peuvent, en cas de contact avec la peau, causer des brûlures. Veuillez donc utiliser des gants de protection appropriés.
• Faites attention à ce que les piles ne soient pas court-circuitées, découvertes ou jetées dans le feu. Risque d'explosion !
• N'essayez jamais de recharger des piles conventionnelles. Risque d'explosion!
• En cas d'inutilisation prolongée telle que stockage, retirer les piles mises en place.

Les piles vétustes peuvent corroder et endommager l'appareil ; il en résulte une perte de la garantie !

Le chapitre "Élimination" comprend des informations relatives à l'élimination des piles dans le respect de l'environnement.

Mise en service, mise en place des piles, remplacement des piles

• Il est possible que le fabricant a déjà installé des piles. Pour activer l'ordinateur de vélo, appuyer simplement sur une touche au besoin pour faire apparaitre l'affichage. Si ce n'est pas le cas, enlever les piles et les remettre en place.
• Quand les piles doivent être insérées ou remplacées, ouvrir le compartiment à piles dans la partie inférieure du produit en tournant le couvercle du compartiment à piles vers la gauche pour l’élèver.
• Insérer aussi bien dans l'ordinaire de vélo que dans l'émetteur respectivement une pile du type CR2032 en respectant la polarité (positif/+ et négatif -, le pôle positif (+) est always orienté vers l'extérieur vers vous).
• Replacer le couvercle du logement des piles et le verrouiller en le tournant vers la droite. Le remplacement des piles est nécessaire quand le contraste de l'écran devient très faible ou qu'il n'y a plus d'affichage à l'écran ou que les données de l'émetteur ne sont plus reçues (pour tester, le cas échéant, inverser les piles).
• Éliminer les piles en respectant les directives relatives à l'environnement, voir section, « élimination ».

Montage

1a 1b

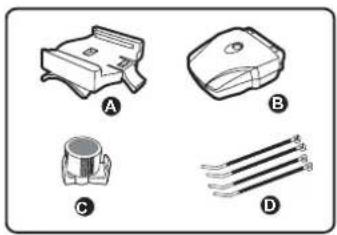

• Monter d'abord le support (A) pour l'ordinateur de vélo sur le guidon, comme représenté aux Figures 1a, 1b et 1c. Les deux serre-cables (D) servent à la fixation. Le nez au milieu du support (A) montre vers la selle.
• Ensuite fixer le capteur radio (B) également au moyen de deux serre-cables à gauche ou à droite de la fourche de roue avant, voir Figure 2.
• L'aimant (C) est fixé sur un rayon de la roue avant. Selon la forme des rayons (rond ou elliptique) utiliser l'ouverture qui convient, voir Figure 3.

L'aimant doit passer exactement sur le marquage "SENSOR" sur le capteur radio (respecter le sens de la flèche sur le capteur radio). Le cas échéant, déplacer l'aimant et le fixer de nouveau à l'endroit qui convient.

Quand l'aimant passe à côté du capteur radio, la distance ne doit pas être supérieure à 2 mm au maximum, sinon le capteur de l'aimant dans le capteur radio ne détecte pas correctement le passage de l'aimant. Mais veiller imparfaitivement à ce que l'aimant ne frotte pas sur le capteur radio.

Déterminer circonférence de la roue/diamètre de la roue

Afin d'obtenir l'indication précise de la distance parcourue et de la villesse, il convient de déterminer la circ CONFERENCE ou le rayon de la roue. Nous conseillons l'utilisation de la circCONFERENCE de la roue qui est plus précise.

Rechercher une surface plane et lisse (par ex. garage). À l'extérieur du pneu, marquer une position par un trait, et faire une marque également sur le sol (point A). Pousser le vélo vers l'avant jusqu'à ce que le pneu ait fait un tour complet et marquer de nouveau cet endroit sur le sol (point B).

Ensuite mesurer la distance parcourue entre le point A et le point B, cela vous indique la circonférence de la roue qui peut ensuite être entrée dans l'ordinateur (valeur en millimètres).

Si vous souhaitez néanmoins utiliser le rayon de la roue, la circonférence doit être calculée comme suit:

Diamètre en millimètre * 3,1416 = circonférence de la roue

Diametre en pouces ^2,54^*1416 = circonfidence de la roue

Exemple : 26 pouces * 2,54 * 3,1416 = circonférence de la roue 2075mm

Éléments de commande

Touche "A"

Appuyer brièvement : Confirmation d'un réglage Activer l'éclairage pendant quelques secondes Appuyer pendant

3 secondes : En mode heures : Réglage de l'heure Dans les modes fonctions : Remise à zéro des valeurs

Touche "B"

Appuyer brièvement : Sélection d'une fonction

Modification d'une valeur réglée

Appuyer pendant

3 secondes : Mode balayage activé

Mise en marche / arrêt

Si l'écran ne montre aucun affichage, mettre l'ordinateur de vélo en marche en appuyant brièvement sur une touche d' choix. Si cela était impossible, vérifier les piles de l'ordinateur de vélo et les replacer le cas échéant.

Lorsqu'aucune touche n'a été actionnée ou que le capteur radio ne signale aucun mouvement, l'ordinateur de vélo s'éteint automatiquement après environ 5 minutes pour économiser de l'énergie.

Le capteur radio ne peut pas être désactivé. Mais il ne consomme que si peu d'énergie que sa mise à l'arrêt n'est pas nécessaire.

Réglage de base

Maintenir les deux touches de l'ordinateur de vélo pendant environ 3 secondes jusqu'à ce que tous les segments de l'écran s'affichent, ensuite relacher les touches.

La valeur pour la circonférence de roue clignote à l'écran (en millimètres). Modifier la valeur avec la touche droite (B), pour un réglage rapide restorer la touche plus longuement. La touche de gauche (A) permet de passer respectivement à la position suivante.

Après entrée du quatrième chiffre pour la circonférence de la roue et la confirmation avec la touche gauche (A) l'unité pour la distance parcourue se met à clignoter. Avec la touche droite (B) sélectionner entre KM (kilomètres) et M" (mile). Confirmer le réglage à l'aide de la touche gauche (A).

Indiquez votre âge. Comme d'habitude, modifier la valeur qui clignote avec la touche droite (B) ; utilisez la touche gauche (A) pour passer à la position suivante.

Indiquez votre poids. Modifier la valeur qui clignote avec la touche droite (B); utilisez la touche gauche (A) pour passer à la position suivante. Si KM" (kilomètres) a été choisi pour la distance parcourue, indiquer la valeur ici en kilogrammes". Pour le réglage sur M" (miles) régler la valeur en livres anglophones.

Pour le dernier réglage, la touche de droite (B) permet de modifier la distance parcourue pour l'intervalle de service (par ex. contrôle de la pression des pneus, ou analogues). Après avoir parcourue la distance régée, l'écran affiche un petit symbole de clé de serrage.

Avec une pression sur la touche gauche (A) vous quittez le mode de réglage et l'écran affiche l'heure dans le bas.

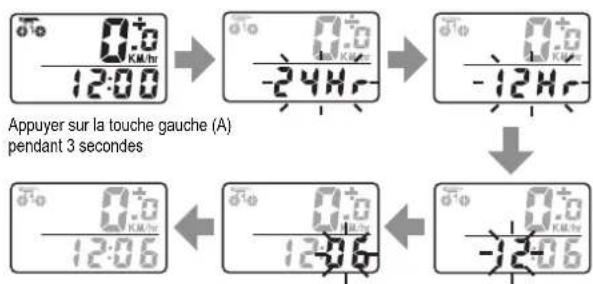

Régler le mode 12 et 24 h et l'heure

Appuyer plusieurs fois brièvement sur la touche "B" jusqu'à ce que l'heure s'affiche. - Maintenir la touche "A" pendant environ 3 secondes jusqu'à que "24" (ou "12") clignote à l'écran. - Avec la touche droite "B" désirs entre 12 h et 24 h. Appuyer sur la touche gauche "A" pour confirmer. - Les heures de l'heure commencent à clignoter. Régier les heures avec la touche droite "B", pour un réglage rapide maintenir la touche plus longuement. Appuyer sur la touche gauche "A" pour confirmer. - Les minutes commencent à clignoter. Régler les minutes avec la touche droite "B", pour un réglage rapide maintenir la touche plus longuement. Appuyer sur la touche gauche "A" pour confirmer. - Quitter le mode de réglage, l'heure réglée s'affiche à l'écran.

Utilisation

Quand l'ordinateur de véhicule est en affichage normal (donc ni en réglage de base, ni en réglage de l'heure), la touche droite "B" permet de sélectionner les fonctions suivantes :

Pour la sélection du mode 12/24 h et pour le réglage de l'heure, tenir compte du chapitre "choisir mode 12/24 h + régler l'heure", voir ci-dessus.

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

Quand l'écran affiche "ODO" à gauche, l'affichage indique la distance totale parcourue depuis la première mise en service.

Ces données seront perdues après un remplacement des piles.

Pour rentrer la distance parcourue, maintenir la touche gauche "A" pendant 3 secondes jusqu'à ce que la dernière position se mette à clignoter. La touche de droite "B" permet de régler la valeur. Confirmer l'entrée avec la touche gauche "A", ensuite la position suivante peut être entrée.

Après l'entrée de la première position, la touche de gauche "A" permet de revenir à l'affichage normal.

"DST" (horaire d'été) : Affichage de la distance parcourue pendant la journée. Il peut être remis à "00000" à l'aide de la touche gauche "A" - maintenir la touche pendant 3 secondes.

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

"MXS": La ligne inférieure de l'écran affiche la vitesse maximale atteinte jusqu'à. Elle peut être effacée à l'aide de la touche gauche "A".

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

"AVS" : La ligne inférieure de l'écran affiche la vitesse moyenne de la distance parcourue jusqu'à ici. Elle est également effacée lors de la remise à zéro de la distance parcourue dans la journée (voir ci-dessus sous "DST").

Appuyer brièvement sur la touche droite *B pour passer à la fonction suivante.

"TM": Le temps affiché en bas de l'écran définit la durée pour la distance parcourue dans la journée. L'affichage n'indique que le temps pour lequel l'ordinateur de vélo détecte un mouvement du vélo par l'intermédiaire du capteur. En cas d'arrêt (par ex, pendant une pause) le temps est arrêté. Le temps est également effacé lors de la remise à zéro de la distance parcourue dans la journée (voir ci-dessus sous *DST).

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

La prochaine fonction qui s'affiche est la température actuelle.

Pour commuter entre l'unité de température °C (degré Celsius) et °F (degrés Fahrenheit), maintenir la touche gauche "A" pendant 3 secondes. Ensuite l'unité de température clignote, commuter par une brève pression sur la touche droite "B". Confirmer la sélection en appuyant brièvement sur la touche "A".

Quand la temperature est affichée, il suffit d'appuyer brièvement sur la touche pour passer à l'affichage de la temperature maximale et minimale. Pour la temperature maximale, l'affichage indique un "H" à gauche de la temperature (voir Figure à gauche), pour la temperature minimale c'est un "L".

Lorsque la température maximale ou minimale est affichée (voir figure à gauche), elle peut être effacée en appuyant sur la touche gauche "A" pendant 3 secondes. L'écran affiche brièvement trois traits (par ex. "L----"), ensuite apparait la valeur de température momentanée comme valeur maximale ou minimale et s'affiche à l'écran.

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

"SW": Cela est le chronomètre intégré à l'ordinateur de vélo. Il peut être démarré et arrêté par une brève pression sur la touche gauche "A".

Maintenir la touche gauche "A" pendant 3 secondes et le chronomètre est remis à "00000".

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

"CAL": À partir des valeurs entrées pour le poids et pour l'âge et pour la distance parcourue ou le temps, l'ordinateur de vélo calcule la consommation de calories.

Maintenir la touche gauche "A" pendant 3 secondes et la valeur est remise à "0".

Appuyer brièvement sur la touche droite "B" pour passer à la fonction suivante.

"CAL F": Comme pour l'affichage de calories consommées (voir ci-dessus), l'ordinaire calculée la valeur pour la graisse brûlée par l'organisme.

Maintenir la touche gauche "A" pendant 3 secondes et la valeur est remise à "0".

Appuyer brièvement sur la touche droite B pour passer à la fonction suivante.

"SCAN": Dans ce cas, l'ordinateur de vélo commute automatiquement entre l'affichage de la distance parcourue dans la journée ("DST"), la vitesse maximale ("MXS"), la vitesse moyenne ("AVS") et la durée de la distance parcourue dans la journée ("TM").

Une pression sur la touche droite "B" permet de revenir au début (fonction "ODO").

Reset à zéro de l'ordinateur de vélo (remise à zéro)

Maintenir les deux touches de l'ordinateur de vélo pendant environ 3 secondes jusqu'à ce que tous les segments de l'écran s'affichent, ensuite relâcher les touches. Toutes les données ont été effacées.

Alternativement, enlever les piles de l'ordinateur de vélo, cela efface également toutes les données.

Ensuite procéder comme désigné sous "réglement de base" et puis entrer la circonférence de roue, les unités pour la distance parcourue, l’âge, le poids et l’intervalle de service.

Cellule solaire intégrée

La cellule solaire intégrée à l'ordinateur de vélo assure l'alimentation électrique de l'ordinateur de vélo à condition que le rayonnement solaire soit suffisamment intense. S'il n'y a pas suffisamment de lumière, l'alimentation est assurée par la pile.

Dépannage

Aucun affichage sur l'écran de l'ordinateur de vélo

• Appuyer sur une touche au besoin pour le mettre en service. Vérifier les piles de l'ordinateur de vélo et les replacer en cas de besoin.

La rotation de la roue n'est pas détectée, le capteur radio ne transmet pas de données

• La distance entre capteur radio et aimant doit être de 2 mm environ. Si nécessaire, utiliser un autre rayon du vélo.
• Contrôler la position de l'aimant et du capteur radio l'un par rapport à l'autre. L'aimant doit se déplacer exactement au-dessus du milieu du capteur radio.
• Vérifier la pile dans le capteur radio et la remplacer en cas de besoin.

Écran noir

L'écran a été exposé à la lumière du soleil pendant trop longtemps. Dès que l'écran refroidit, l'affichage réapparaît.

Maintenance et nettoyage

Le produit ne nécessite aucun entretien. Ne le démontez jamais (sauf pour le remplacement des piles décrit dans ce mode d'emploi).

Pour le nettoyage, utilisez un chiffon propre, doux et sec. Ne pas appuyer sur l'écran, car cela l'endommagerait. Vous risquez de le rayer.

N'utilisez aucun détergent chimique, car il risquerait de décolorer le boîtier en plastique.

Ne pas mettre l'ordinateur de vélo dans ou sous l'eau!

Élimination

a) Appareil

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères!

Il convient de procéder à l'élimination du produit au terme de sa durée de vie conformément aux prescriptions légales en vigueur.

B) piles et accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés; il est interdit de les jeter dans les ordures ménagères!

Les piles et les accus contenant des substances polluantes sont marqués par les symboles indiqués ci-contre qui signifient l'interdiction de l'élimination avec les ordures ordinaires. Les désignations pour les principaux métaux lourds sont : Cd=cadmium, Hg=mercury, Pb=plomb (La désignation se trouve sur la pile ou l'accumulateur, par ex. sous chaque symbole de la poubelle se trouvant à gauche).

Vousez rapporter gratuitemont vos piles et accus usages aux centres de recuperation de votre commune, a nos succursales ou a tous les points de vente de piles et d'accus.

Respectez ainsi les obligations légales et apportez votre contribution à la protection de l'environnement.

Conseils et consignes

• Enlever l'ordinateur de vélo et l'emporter quand le vélo n'est pas utilisé pendant une pause. L'ordinateur de vélo n'est pas équipéd'une protection contre le vol.
• De temps à autre, contrôle la fixation de l'ordinateur de vélo, du capteur radio et de l'aimant.
• Pour des raisons de sécurité, ne pas utiliser l'ordinateur de vélo pendant l'utilisation du vélo. Cela risque de détourner toute attention et provoquer une chute!
• Le symbole du vélo en haut à gauche de l'écran est en mouvement pendant la réception de données en provenance du capteur radio.
• En haut à droite de l'écran, le symbole ^+ ou - indique si la vitesse augmente ou diminue.

Caractéristiques techniques

ordinateur de vello

Alimentation électrique 1 pile du type CR2032

Poids environ 35 g

b) Capteur radio

Alimentation électrique 1 pile du type CR2032

Porte radio : max. 60cm env.

Poids..... environ 15g

Déclaration de conformité (DOC)

Conrad Electronic, Klaus-Conrad-Strasse 1, D-92240 Hirschau, Allemagne, a déclaré que l'appareil est conforme aux exigences fondamentales et aux autres règlementations importantes de la directive 1999/5/CE.

Vous trouverez la déclaration de conformité du produit sous www. conrad. com.

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'auteur. Il est interdit le re-impression, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.
