CS13185 - Scie Gamma - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire avec laser
Marque	Gamma
Modèle	CS13185
Tension	230 V
Fréquence	50 Hz
Puissance	1300 W
Diamètre de la lame	185 mm
Alésage	16 mm
Profondeur de coupe max (0°)	63 mm
Profondeur de coupe max (45°)	44 mm
Plage d'inclinaison	0 - 45°
Régime à vide	4500 tr/min
Niveau de pression acoustique (Lpa)	95,5 dB(A)
Niveau de puissance acoustique (Lwa)	106,5 dB(A)
Poids	4,4 kg
Classe de sécurité	II (double isolation)
Laser	Classe II, 650 nm, ≤ 1 mW
Type de lame	Acier, axe 16 mm, épaisseur max. dents 2,4 mm
Aspiration des poussières	Oui, raccord pour aspirateur
Guide parallèle	Oui, réglable
Entretien	Nettoyage régulier, pas de lubrification
Sécurité	Capot de protection, blocage d'axe, interrupteur de sécurité

FOIRE AUX QUESTIONS - CS13185 Gamma

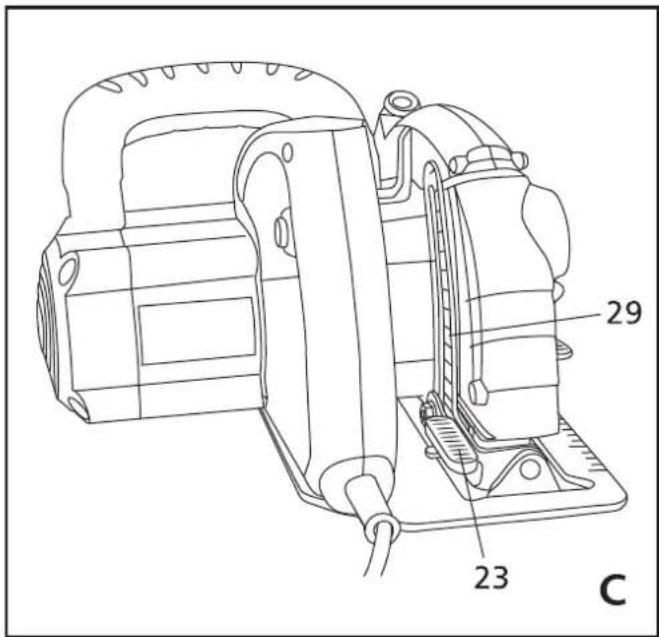

Comment régler la profondeur de coupe ?

Poussez le bouton de réglage (23) vers le haut pour déverrouiller. Déplacez la scie par rapport à la semelle pour obtenir la profondeur souhaitée (lame dépassant d'environ 3 mm du matériau). Rabaissez le bouton pour verrouiller. Utilisez l'échelle de profondeur (29) pour un réglage précis.

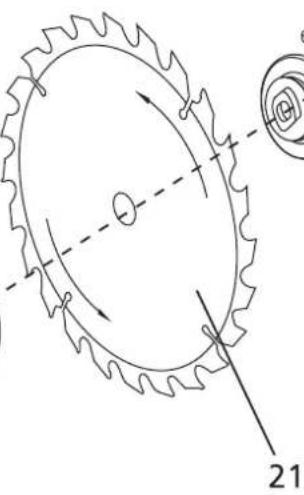

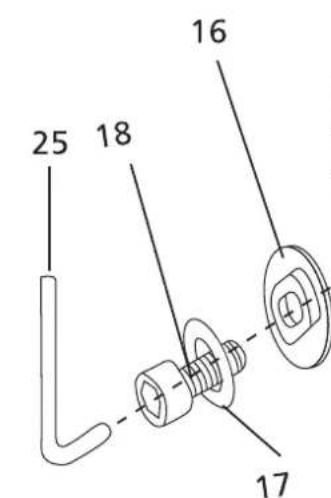

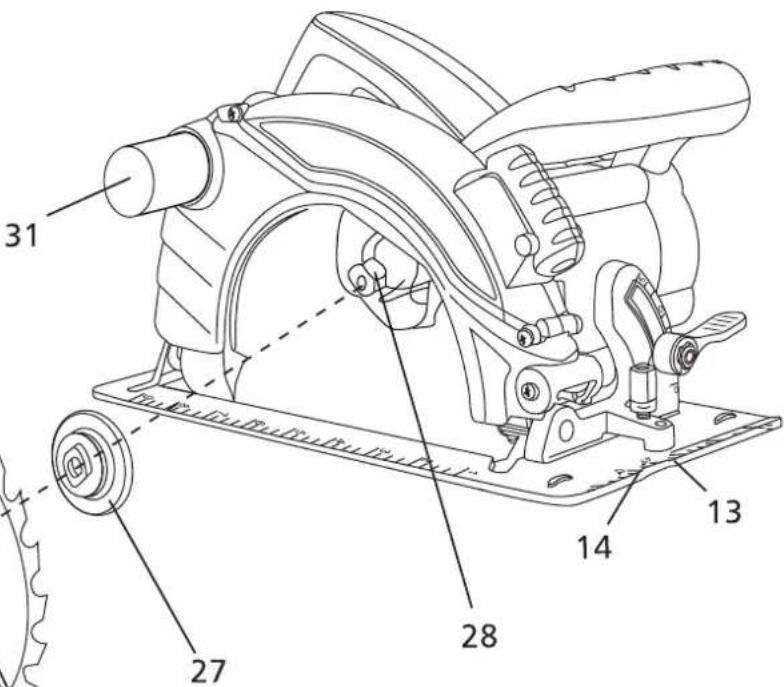

Comment changer la lame ?

Débranchez l'appareil. Portez des gants. Actionnez le blocage d'axe (8) et maintenez-le. Desserrez la vis de serrage (18) avec la clé hexagonale (25), retirez la rondelle et la bride. Relevez le capot de protection basculant (15) par la poignée (20), retirez l'ancienne lame. Nettoyez les pièces, montez la nouvelle lame dans le bon sens de rotation (flèche alignée), remettez la bride et la rondelle, serrez la vis. Abaissez le capot.

Comment utiliser le laser ?

Allumez le laser avec l'interrupteur (4). Le faisceau projette une ligne sur la pièce indiquant le trait de coupe. Placez la scie de sorte que la ligne laser corresponde à la ligne de coupe tracée. Éteignez le laser après usage pour éviter une mise en marche intempestive.

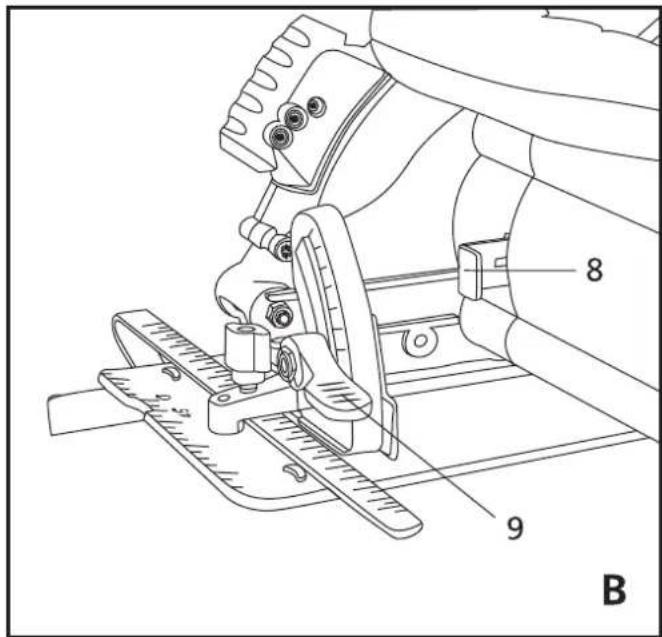

Comment régler l'angle d'inclinaison ?

Poussez la vis de réglage (9) vers le haut pour déverrouiller. Réglez l'angle souhaité (0 à 45°) sur l'échelle (10). Repoussez la vis vers le bas pour verrouiller. Notez que la profondeur de coupe est réduite en coupe inclinée.

Quelles sont les consignes de sécurité importantes ?

Portez des lunettes de sécurité, une protection auditive, un masque anti-poussières et des gants. N'utilisez pas l'appareil en milieu humide. Tenez toujours la scie à deux mains. Ne passez pas les mains sous la pièce. Vérifiez l'état de la lame et du capot. En cas de rebond, tenez fermement et coupez l'appareil.

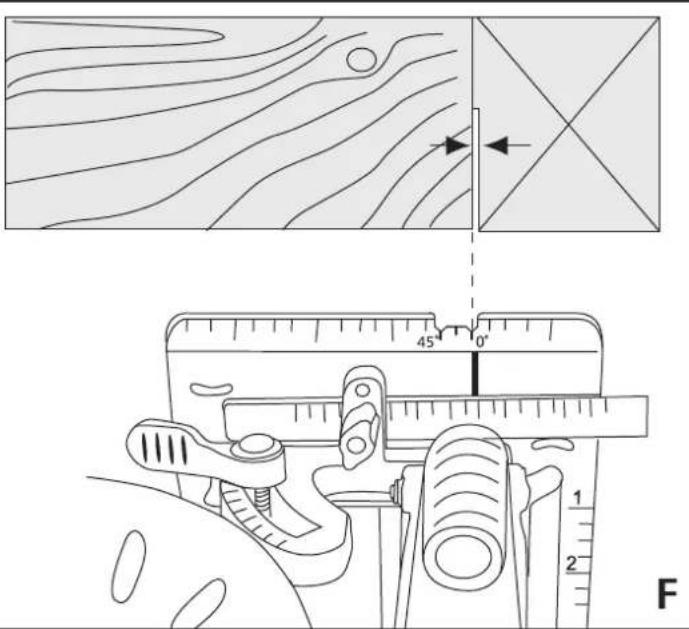

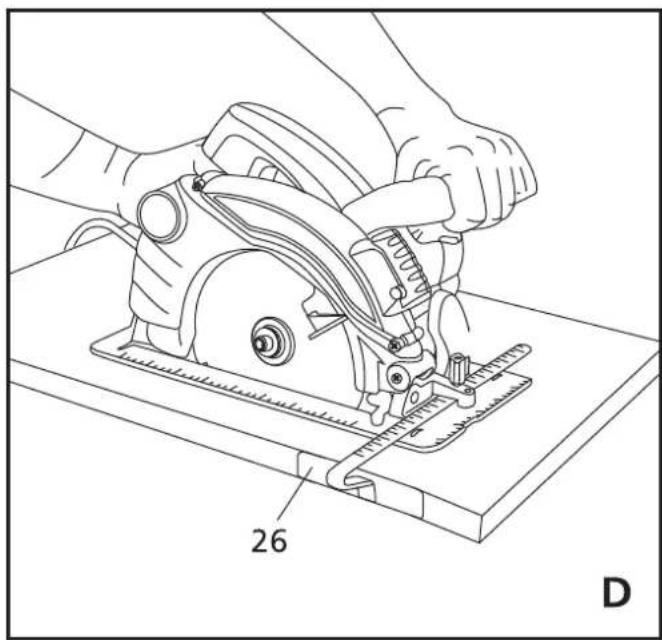

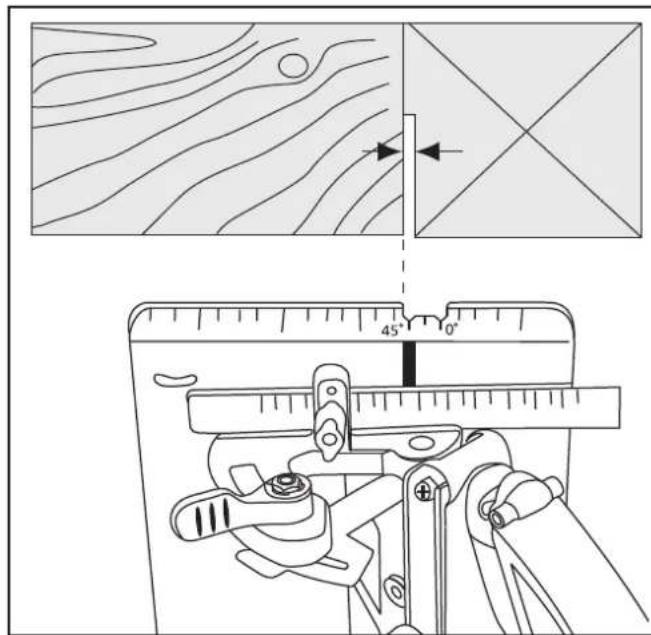

Comment utiliser le guide parallèle ?

Desserrez la vis de réglage (11). Introduisez le guide (26) dans l'ouverture (12) de la semelle. Réglez la distance par rapport au bord de la pièce. Resserrez la vis. Pour des coupes longues, fixez une règle sur la pièce à l'aide de serre-joints et faites glisser la semelle le long de celle-ci.

Quelle est la puissance de cette scie ?

La scie circulaire Gamma CS13185 a une puissance de 1300 W sous une tension de 230 V et une fréquence de 50 Hz.

Quel diamètre de lame utiliser ?

Le diamètre de lame compatible est de 185 mm, avec un alésage de 16 mm et une épaisseur maximale des dents de 2,4 mm. N'utilisez pas de lames en acier HSS ou de lames voilées.

Comment entretenir l'appareil ?

Débranchez avant tout entretien. Nettoyez l'appareil avec un chiffon humide et des produits doux. Nettoyez les orifices de ventilation sans objets pointus. Les balais charbon usés (forte production d'étincelles) doivent être remplacés par un professionnel. Pas de lubrification nécessaire.

Que faire en cas de rebond ?

En cas de rebond (recul brutal), tenez fermement la scie à deux mains et laissez la lame s'arrêter. Ne forcez pas pour dégager la scie. Vérifiez que la lame n'est pas bloquée et que la pièce est correctement soutenue. Utilisez un guide parallèle pour éviter le coincement.

MODE D'EMPLOI CS13185 Gamma

Scie circulaire avec laser 1.300 watts

C E

F - Mode d'emploi original

3.1 Beschrijving van de machine 8 3.1 Description de l'appareil 14
3.2 Bediening 8 3.2 Fonctionnement 14

1. Onderhoud / reparatie 9 4. Entretien / réparations 15
2. Technische specificaties 10 5. Caractéristiques techniques 16
   6.Garantievoorwaarden 10 6 CONDITIONS de garantie 16
   CE Conformiteitsverklaring 10 Declaratio de conformite CE 16

A

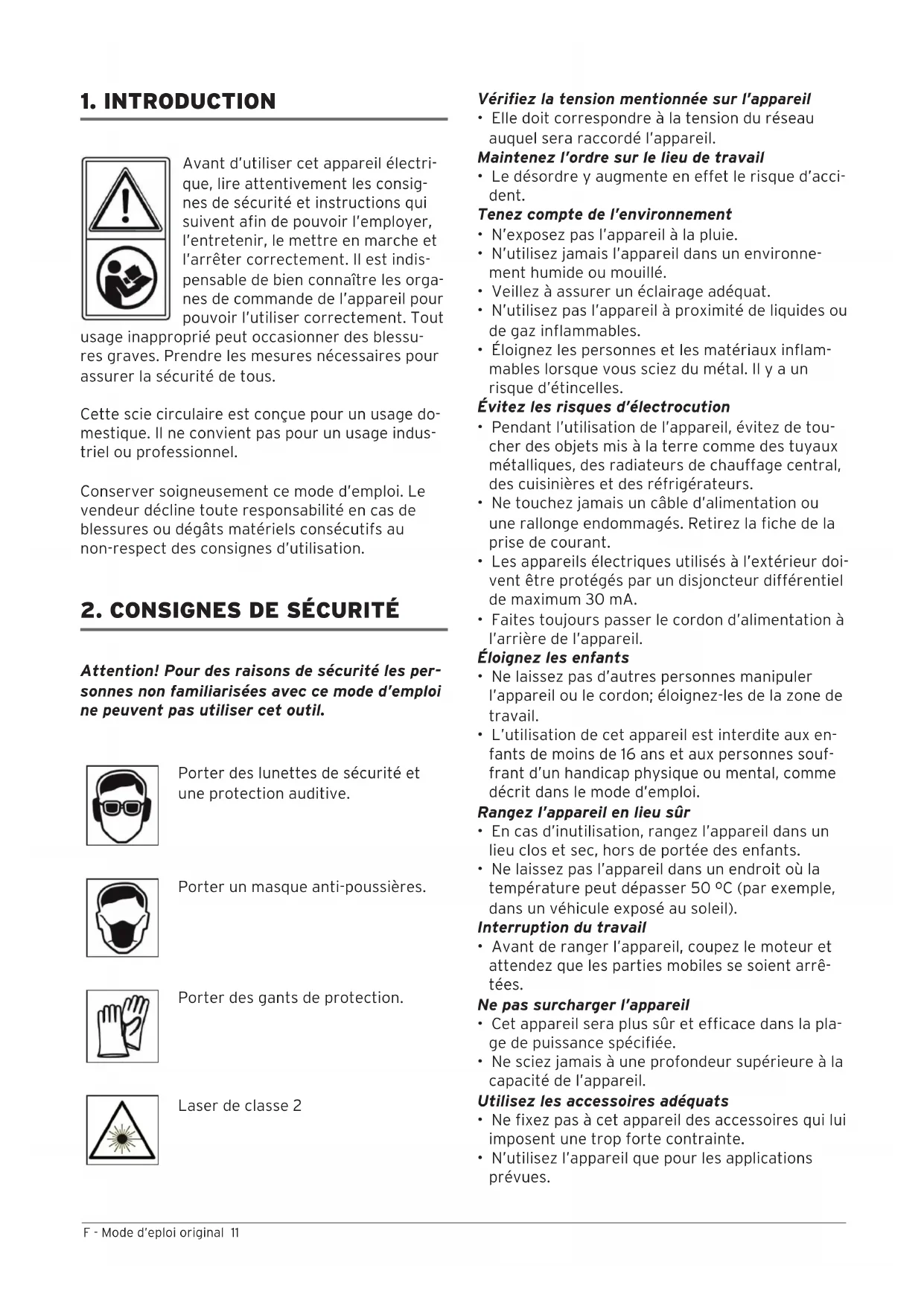

Avant d'utiliser cet apparéil électrique, dire attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l'employer, l'entretenir, lemettre en marche et l'arrêter correctement. Il est indispensable de bien connaître les organes de commande de l' apparéil pour pouvoir l'utiliser correctement. Tout

usage inapproprié peut occasionner des blessures graves. Prendre les mesures nécessaires pour assurer la sécurité de tous.

Cette scie circulaire est consue pour un usage domestique. Il ne convient pas pour un usage industriel ou professionnel.

Conserver soigneusement ce mode d'emploi. Le vendeur decline toute responsabilité en cas de blessures ou dégats matériels consécutifs au non-respect des consignes d'utilisation.

2. CONSIGNES DE SECURITE

Attention! Pour des raisons de sécurité les personnes non familiées avec ce mode d'emploi ne peuvent pas utiliser cet outil.

Porter des lunettes de sécurité et une protection auditive.

Porter un masque anti-poussières.

Porter des gants de protection.

Laser de classe 2

Vérifiez la tension mentionnée sur l'appareil

• Elle doit correspondre à la tension du réseau auquel sera raccordé l'appareil.

Maintenez l'ordre sur le lieu de travail

• Le désordre y augmente en effet le risque d'accident.

Tenez compte de I'environnement

• N'exposez pas l'appareil à la pluie.
• N'utilisez jamais l'appareil dans un environnement humide ou mouillé.
  Veillez a assurer un éclairage ajustat.
• N'utilISEZ pas l'appareil à proximé de liquides ou de gaz inflammables.
• Éloignez les personnes et les matériaux inflammables lorsque vous sciez du métal. Il y a un risque d'étincelles.

Évitez les risques d'électrocution

• Pendant l'utilisation de l'appareil, évitez de toucher des objets mis à la terre comme des tuyaux metalliques, des radiateurs de chauffage central, des cusinières et des réfrigerateurs.
• Ne touchez jamais un cable d'alimentation ou une rallonge endommages. Retirez la fiche de la prise de courant.
• Les apparèils électriques utilisés à l'extérieur doit être protégés par un disjoncteur différentiel de maximum 30 mA.
• Faites toujours passer le cordon d'alimentation à l'arrière de l'appareil.

Eloignez les enfants

• Ne laissez pas d'autres personnes manipuler l'appareil ou le cordon; éloignez-les de la zone de travail.
• L'utilisation de cet appeareil est interdite aux enfants de moins de 16 ans et aux personnes souffrant d'un handicap physique ou mental, comme décrit dans le mode d'emploi.

Rangez l'appareil en lieu sur

• En cas d'inutilisation, rangez l'appareil dans un lieu clos et sec, hors de portée des enfants.
• Ne laissiez pas l'appareil dans un endroit où la température peut dépasser 50^ C (par exemple, dans un vehicule exposé au soleil).

Interruption du travail

• Avant de ranger l'appareil, foupez le moteur et attendez que les parties mobiles se soient arrêtées.

Ne pas surcharger I'appareil

• Cet apparéil sera plus sur et efficace dans la plage de puissance spécifique.
• Ne sciez jamais à une profondeur supérieure à la capacité de l'appareil.

Utilisez les accessoires déquats

• Ne fixez pas à cet apparéil des accessoires qui lui impôsent une trop forts contrainte.
• N'utilisez l'appareil que pour les applications prévues.

Portez des tenues de travail adequates

• Attachez vos cheveux s'ils sont longs et ne portez pas de vêtements amples ou de bijoux : ils pourraient être happés par les éléments mobiles de l'appareil.
• Portez un masque antipoussière si vos activités dégagent des poussières.
• Portez des chaussures de sécurité si nécessaire.
• Lors du travail en plein air, il est recommandé de porter des gants de travail en caoutchouc ainsi que des chaussures à semelles profilées.

Utilisez correctement le cable d'alimentation

• Ne portez jamais l'appareil par le cordon.
• Ne tirez pas sur le cordon pour enlever la fiche de la prise.
• Protégéz le cordon de la chaleur, de l'huile et des bords coupants.
• Gardez toujours le cordon éloigné des parties mobiles de l'appareil.
• Si le cordon est endommagé, il doit être remplaçé par un centre de service agrée pour éviter tout danger à l'utilisation.

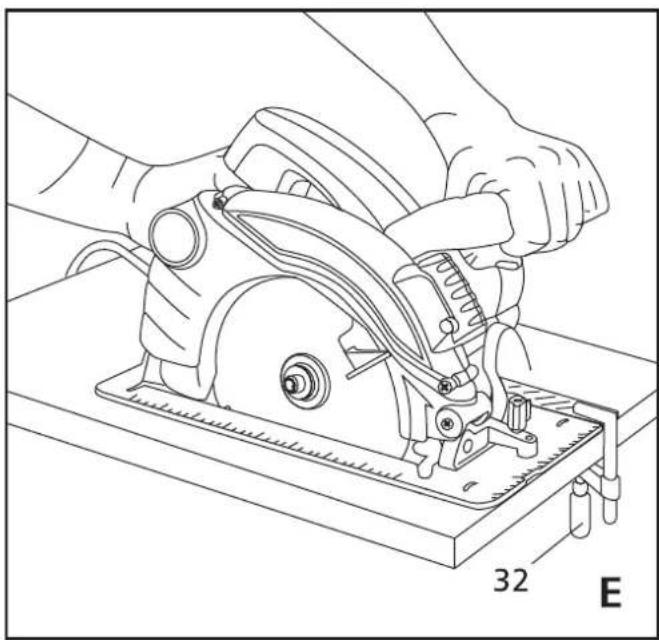

Fixez solidement la piece a travailler

• Utilisez des serre-joints ou un etau pour fixer la piece à travailler; cette procédure est plus sure qu'une immobilisation à la main. Elle vous laisse en outre les deux mains libres pour travailler.

Adoptez une attitud propice a vous securite

• Évitez toute posture anormale et assurez votre équilibre.

Entretenez l'appareil avec soin

• Maintenez la propriété de l'appareil, pour un travail sûr et efficace.
• Évitez les dommages susceptibles d'être occasionnels par des vis, clous ou autres objets précents dans la piece à travailler.
• Suívez les consignes d'entretien ainsi que les conseils relatifs au changement d'accessoires.
• Vérifiez régulierement la fiche et le cable d'alimentation. Si le cordon est endommagé, il doit être remplaced par un centre de service agrée pour éviter tout danger à l'utilisation.
• Vérifiez régulierement la rallonge et remplacez-la si elle est endommagée.
• Maintenez la poignée sèche et exemple d'huile et de graisse.

Retirez la fiche de la prise

Lorsque l'appareil n'est pas utilisé.
Durant son entretien.
Lors du changement d'accessoires.
- En cas de dépréciation du cable d'alimentation ou de la rallonge. Ne manipuez jamais un cable d'alimentation endommagé!
- En cas de problème électrique ou mécanique.

Évitez les mises en marche accidentelles

• Ne portez jamais un apparéil branché au secteur en gardant le doigt sur le commutateur.
• Vérifiez si le commutateur est bien en position

d'arrêt avant de brancher l'appareil au secteur.
- N'utilise jamais la fiche pour allumer et éteindre l'appareil. En cas de coupure de courant, n'oubliez pas demettre l'interrupteur en position arrêt.

En cas d'utilisation d'une rallonge

• Utilisez des rallonges sécurisées et totalement déroulées, d'une section minimale de 1mm^4 par conducteur.
• N'utilisez en extérieur que des rallonges spécifique agregées.

Restez toujours vigilant

• Gardez toujours les yeux sur votre travail.
• Travailliez avec bon sens.
• N'utilise pas l'appareil si vous n'êtes pas concentré.

Vérifiez si l'appareil n'est pas endommagé

• Avant d'utiliser l'appareil, vérifietzougiersisi ses éléments mobiles fonctionnent bien et si aucune piece n'est defectueuse.
• Tous les éléments de l'appareil doivent être montés correctement pour garantir son bon fonctionnement.
• Les éléments endommages ou défectueux doivent être réparés ou replacés par un technician/agréé.
• N'utilisez jamais l'appareil lorsque le cable d'alimentation est endommagé.
• N'utilisez jamais l'appareil si le commutateur marche-arrêt ne fonctionne pas correctement.

Très important!

• Utilisez cet apparéil et les accessoires conformément à ces consignes de sécurité et uniquement pour les applications prévues, compte tenu des conditions de travail et de la nature de la tâche.
• L'utilisation de l'appareil pour d'autres applications, dont il est probable qu'il ne pourrait pas les effectuer, peut générer des situations extrémement dangereuses.
• Vérifiez toujours si le régime maximal autorisé pour les accessoires achetés correspond à celui de l'appareil.
• ÀpRES avoir étéint l'appareil, ne jamais arrêté un accessoire en appuyant un objet contre lui.
• Suivez toujours les instructions du fabricant concerné lors du montage / de l'utilisation d'accessoires.
• Vérifiez si la piece à travailler est bien soutenue.
• Arrêtez immédiatement l'appareil s'il commence à fibrer anormalement et vérifiez-le afin d'en déterminer la cause.
• Ne sciez pas dans des éléments ou poursaient se trouver des conduites d'eau, de gaz ou d'électricité. Utilisez un détecteur approprié pour identifier la présence de conduites ou demandez conseil à la compagnie de distribution. Le gaz présente un réel risque d'explosion, l'eau peut causer des courts-circuits et le sciage de conduits.

tes électriques peut occasionner courts-circuits et coupures de courant.

• La poussière produit par le sciage du bois ou du métal peut être nocive pour la santé, inflammable ou explosible. Conservez votre environnement de travail propre : les mélanges de matériel aux peuvent être particulièrement dangereux.
• Ne sciez jamais dans des matériaux qui contennent de l'amiate.
• Lorsque vous sciez dans du béton cellulaire ou du placopâtre, respectez les dispositions légales et les instructions du fournisseur du produit.

Ne confiez les réparations qu'a un technicien qualifié.

• Cet apparéil est conforme aux normes de sécurité en vigueur.
• Afin d'éviter tout accident, les réparations doivent être effectuees exclusivement par du personnel qualifie et avec des pieces d'origine.

2.1 Consignes de sécurité importantes pour les scies circulaires

• Vérifiez si la lame est bien protégée.
• Ne bloquez jamais le capot de protection basculant.
• Remettez toujours un capot bloqué en place avant d'utiliser l'appareil.
• Àprous une chute eventuelle de l'appareil, vérifie si le capot basculant n'est pas déformé.
• N'ouvre le capot basculant que pour les coupes en plongée ou de biais. Ce faisant, prenez garde à vos doigts.
• Remplacez les tendeurs défectueux avant de réutiliser l'appareil.
• N'utilisez pas de lames en acier HSS. Elles se brisent facilement.
• N'utilisez pas de lames voilées, déformées ou endommagées.
• N'utilise pas de lames non conformes aux spécifications de ce manuel.
• Ne commencez jamais à scier avant que la scie n'ait atteint son plein régime.
• Ne tentez jamais de scier des pièces trop petites.
• Maniez toujours l'outil avec les deux mains.
• Ne passez pas les mains sous la pierce à couper.
  Durant le sciage, le capot basculant ne protège pas le dessous de la lame.
• Montez toujours la lame avec tous les accessoires standards présents sur l'appareil.
• Ne travaillez pas en tenant l'outil au-dessus de la tête : vous ne disposez pas d'un contrôle suffisant.
• Cet apparéil n'est pas consçu pour montage sur un établi ou tout autre usage stationnaire.
• Ne montez jamais de disques à meuler sur une scie circulaire.
• Pendant que vous sciez, ne mettez pas les mains dans les copeaux. Vous risquez de vous blesser.

2.2 Rebond

• Le rebond est un recul brutal de l'appareil suite au serrage ou au blocage de la lame, ou en raison d'une lame mal montée.
• Le serrage se produit lorsque la lame est de travers dans le trait de scie ou lorsqu'on tente de forcer la lame dans le trait.
• Dans de tels cas, la puissance du moteur pousse l'appareil vers le haut, hors de la pierce à scier, en direction de l'utilisateur.
• Respectez les mesures de sécurité ci-dessous afin d'éviter les conséquences d'un rebond :
• Tenez toujours solidement l'appareil à deux mains.
• Tenez-vous toujours sur le côte et non en ligne par rapport à la scie.
• En cas de blocage de la lame, coupez l'appareil et attendez son arrêt complet. N'essayez pas de dégager l'appareil tant que la lame tourne encore ou que le moteur est encore en marche.
• Si l'appareil se trouve encore dans la pierce à scier et qu'il doit être redémarré, vérifiez si les dents de la lame ne sont pas bloquées.
• Soutenez les grandes pieces afin d'eviter qu'elles ne s'affaisent aux extrémités ou à la ligne de coupe.
  N'tutilisez pas de lames voilées ou endommagées.
• Vérifiez l'absence de corps étrangers dans la piece à scier : la scie risque de se coincer.
  Lorsque you sciez dans le sens du fil du bois, utilisez le guide parallele ou tout autre type de guide. Ceci pour éviter que la lame ne soit coinçée.
• Vérifiez les réglages de profondeur et d'inclinaison de coupe avant de commencer à scier. La modification des réglages pendant que vous sciez peut provoquer un rebond.
  Lorsque you effectuez une coupe « en plongee», vérifiez l'absence d'obstacles ou d'objets derrière l'objet à scier.

2.3 Consignes de sécurité importantes pour les lasers

• En usage normal, le laser est sans danger. Toutefois, le fait de fixer le rayon durant plusieurs secondes peut occasionner des léasons (bénignes) aux yeux. Ne fixez jamais le faisceau laser.
• En cours de travail, ne dirigez pas le faisceau laser vers d'autres personnes ou des animaux. Tenez compte des surfaces refléchissantes.
  L'utilisation de lunettes laser ne protège pas dur rayon mais permet de mieux le désigner.

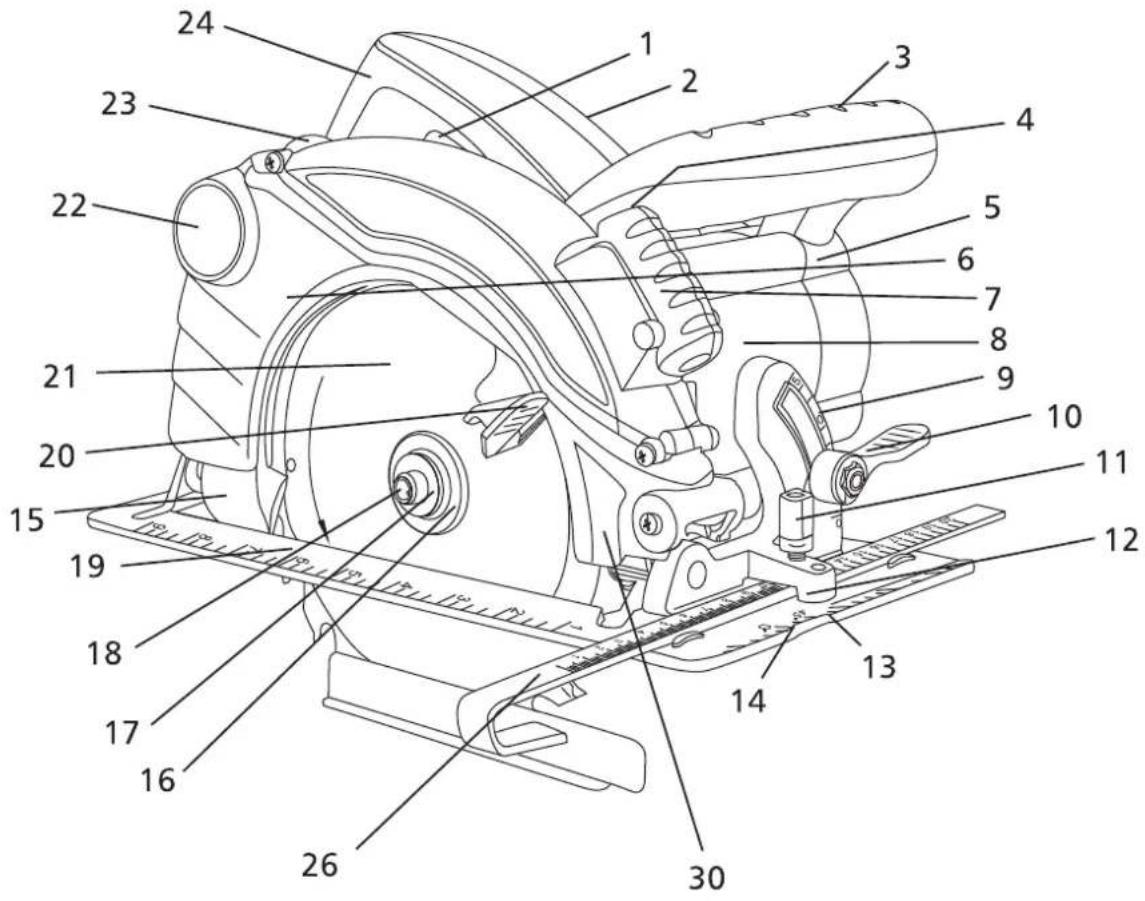

3.1 Description de l'appareil

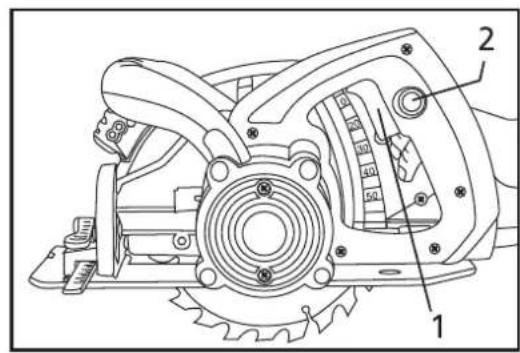

1. Interrupteur marche/arrêt
2. Bouton de déverrouillage
3. Poignée avant
4. Interrupteur laser
5. Carter moteur
6. Capot de protection
7. Logement laser
8. Blocage de l'axe
9. Vis de réglage d'inclinaison
10. Échelle pour coupes de biais
11. Vis de réglage du guide parallele
12. Ouverture fixation guide parallele
13. Repère pour ligne de coupe 45^
14. Repère pour ligne de coupe 0^
15. Capot de protection basculant
16. Bride
17. Rondelle
18. Vis de serrage
19. Semelle
20. Poignée capot de protection basculant
21. Lame
22. Raccord pour aspirateur
23. Bouton de réglage de profondeur de coupe
24. Poignée arrête
25. Clé hexagonale
26. Guide parallele
27. Bride d'appui
28. Axe moteur
29. Échelle de profondeur de coupe
30. Flèche de sens de rotation de la lame
31. Adaptateur aspirateur
32. Serre-joint (non fourni)

3.2 Fonctionnement

Consignes d'utilisation

Fixez solidement la pierce a travailler. Placez la face qui sera visible vers le bas car la découvert est plus précise au niveau de la face inférieure.
- Tenez l'appareil des deux mains aux deux poignées (figure D).
- Mettez l'appareil en marche et laissez-le monter à plein régime. Placez ensuite l'appareil sur la piece. Laissez à l'appareil le temps nécessaire pour scier la piece.
- Conduisez la scie avec régularité et sans forcer. Le fait d'appuyer trop fort réduit la longévite de la lame et de l'appareil.

Marche-arrêt

• Pourmettre l'appareil en marche,appuyez d'abord sur le bouton de déverrouillage (2).Main

tenez-le enforcé puis appuyez sur l'interrupteur marche/arrêt (1).

• Pour arrêté l'appareil, l'âchéz l'interrupteur marché/arrêt (1).
• Pour des raisons de sécurité, il n'est pas possible de bloquer l'appareil en position marche. L'interrupteur marche/arrêt (1) doit être maintainu enforcé.

Réglage de la profondeur de coupe (figure C)

• La profondeur de coupe est régiable en continu. Le meilleur trait de coupe s'obtient en laissant dépasser la lame d'environ 3 mm du matériel, et en tout cas moins qu'une hauteur de dont compte.
• Poussez le bouton de réglage (23) vers le haut. La scie peut à présent être déplacée vers le haut ou le bas par rapport à la semelle (19).
• Reglez la profondeur de coupe ajustate sur la regle graduée (29).
• Rabaissez le bouton de réglage (23).

Réglage de l'angle d'inclinaison

• L'angle d'inclinaison est régable en continu de 0 à 45^ .
• Poussez la vis de réglage (9) vers le haut.
• Réglez l'angle d'inclinaison sur la règle graduée (10).
• Repoussez la vis de réglage (9) vers le bas.
• Lors d'une coupe inclinee, la profondeur est moins importante que celle indiquee sur I'echelle de profondeur (29).
• Le repère 0^ (14) donne la position de la lame pour une coupe droite. Le repère 45^ (13) donne la position de la lame pour une coupe inclinée à 45^ . La largeur de la ligne de coupe correspond à peu près à la largeur de l'encoche.
• Attention: l'échelle pour les coupes de biais (10) peut légérer varier de la réalité en raison des fluctuations de température et du jeu au niveau des assemblages. Pour les coupes de grande précision, nous recommendons de procéder à un essai.

Montage du guide parallele (figure D)

• Desserrez la vis de réglage (11).
• Introduisez le guide parallèle (26) dans l'ouverture (12) de la semelle (19).
• Reglez le guide parallele (26) à la position voulue par rapport au bord de la piece.
• Resserrez la vis de réglage (11).
• Attention: de légers écarts de mesure peuvent survenir en raison des fluctuations de température, du jeu au niveau des assemblages et de la position de la lame de scie. Pour des coupes de précision, nous recommendons la méthode ci-dessous.
  Pour des coupes parfaitement droites lorsque le

guide parallele (26) n'est pas assez long ou pour des coupes sur une grande longueur, utilisez une regle comme guide, que vous fixerez sur la piece à scier à l'aide de serre-joints (32 - non fournis). Voir figure E. Fixez fermement la regle et faites glisser la semelle de la scie (19) le long de cel- le-ci.

Aspiration des poussières

• L'appareil est équipé d'un raccord pour l'aspiration des poussières (22) sur lequel se monte un adaptateur pour flexible d'aspirateur (31). Le cas échéant, utilisez un adaptateur supplémentaire approprié au flexible de votre aspirateur. Respectez les instructions qui accompagnent votre aspirateur ou aspire-tout.
• Vérifiez si vous aspirateur convient pour l'aspiration de poussières fines.
• Si vous utilisez un aspirateur avec interrupteur synchronisé, vérifiez si la puissance maximale que l'on peut y raccorder est supérieure à 1.300 watts.
• Pendant que vous sciez, ne passes jamais les doigts dans l'ouverture d'aspiration des poussières (22) ou de l'adaptateur (31). Des copeaux sont evacués à grande vitesse par l'orifice.
• Nettoyez l'orifice régulierement.
• La sciure et les copeaux evacués pendant les opérations de sciage peuvent être dangereux pour la santé etprésenter des risques d'incendie ou d'explosion. Il importe de porter les équipements de protection individuelle adequats.

Changement de lame (figure A)

• Retirez la fiche de la prise de courant.
• Portez des gants de travail pour éviter les blessures.
• Lame de scie: axe 16 mm, diamètre 185 mm, épaisseur max. dents 2,4 mm.
• N'utilisez pas de lames dont l'épaissur est telle que la bride (16) ne peut plus être fixée sur l'axe moteur (28).
• Actionnez le blocage de l'axe (8) et gardez-le enforcé. L'axe moteur (28) est à présent bloqué.
• À l'aide de la clé hexagonale (25), desserrez la vis de serrage (18) et retirez la rondelle (17) et la bride (16).
• Maintenez le capot de protection basculant (15) en position relevée à l'aide de la poignée (20).
  Retirez l'ancienne lame (21).
• Nettoyez les pièces de montage.
  Montez une nouvelle lame sur la scie en orientant les dents dans le sens de rotation. Veiliez à ce que la flèche sur le corps de l'appareil (30) indique la même direction que celle ou celles sur la lame. Généralement, le côte imprimé de la lame est visible.
• Remettez le carter de protection (15) en position

de repos.
- Placez la rondelle (17) et la bride (16) sur la lame et reisserrez la vis de serrage (18).

Utilisation du laser

• Allumez le laser à l'aide de l'interrupteur (4). Il projette un rayon sur la piece qui illumine le trait de coupe.
• Placez l'appareil sur la piece avec le marquage au-dessus du début de la ligne de sciage (tracée). Vérifiez si la ligne laser correspond à la ligne de sciage.
• Mettez l'appareil en marche.
• Le laser est surtout utile lorsqu'on scie à main levée (sans guide). Tracez la ligne de coupe sur la piece en bois et suivez-la à l'aide du rayon laser.
• Àpres sciage, foupez le laser pour éviter qu'il ne s'allume de manière non souhaitation à la prochaine utilisation.

Utilisation des repères de ligne de coupe (voir figure F)

• Le repère de ligne de coupe donne la position de la lame en cas de coupe droite (repère 0^ , 14) ou inclinée (repère 45^ , 13).
• Le dessin illustre à quel niveau de la pièce de bois se trouvera la ligne de coupe et celle partie restera intacte.
• En position 0^ , le rayon du laser se trouve tout à fait à droite de l'encoche; à 45^ , tout à fait à gauche.
• Placez la scie comme illustré pour couper aux dimensions requises. Si la coupe doit être d'une grande précision, nous vous conseillons de procéder à un essai.

4. ENTRETIEN / RÉPARATIONS

Débranche la fiche à la prise avant toute intervention sur l'appareil.

Lubrification

• L'appareil n'exige pas de lubricification ni de graissage.

Maintenez la proprete de l'appareil et du cordon

• Utilisez un chiffon humide et des produits d'entretien non agressifs.
• Veillez au bon état du capot de protection basculant. Utilisez de l'air comprime ou une Brosse pour nettoyer les copeaux et la sciure.
• Nettoyez les lames immédiatement après utilisation. Sachez que les restes de colle ou de résine abîment les lames.
• Les lames sans couche de protection seront légèrement graissées avec une huile non acide en

guise de protection anticorrosion. Toutefois, enlevez cette huile avant de commencer à travailler car elle risque de tacher le bois.

Veiliez à la propriété des orifices de ventilation - Ne jamais nettoyer les orifices de ventilation en y introduisant des objets pointus ou unerosse métallique. Vous risquez d'endommager l'appareil.

Remplacement des balais charbon

• Une production excessive d'étincelles est généralement l'indice de balais usés.
• Faites remplaçer les balais charbon par un techni-cien qualifié.

Défaut électrique ou mécanique

• En cas de défaut électrique ou mécanique, faites réparer l'appareil par un professionnel qualifié.

Remettez I'appareil

• À la fin de sa durée de vie, remettez l'appareil à un point de collecte. L'appareil ne doit pas être mis au rebut avec les déchets menagers.

5. CARACTERISTIQUES TECHNIQUES

Type CS13-185
Tension 230 V
Fréquence 50 Hz
Classe sécurité II (double isolation)
Puissance 1.300 W
Diamètre de la lame 185 mm
Épaisseur max. des dents 2,4 mm
Épaisseur max. lame 1,35 mm
Profondeur de coupe max.	63 mm à 0° ou 90° / 44 mm à 45°
Alésage 16 mm
Coupes de biais 0 - 45°
Régime (tr/min) 4.500
Accélération	2,462 m/s²
Lpa (pression acoustique)	95,5 dB(A)
Lwa (puissance acoustique)	106,5 dB(A)
Poids	4,4 kg
Laser	classe II, longueur d'onde 650 nm, puis-sance ≤ 1 mW

Ce produit a ete verifie avec le plus grand soin avant de quitter l'usine et beneficie, pendant deux ans a compter de la date d'achat, d'une garantie de reparation gratuite en cas de defaillance due a un vice de materiaiu ou de fabrication. Cette garantie ne couvre pas I'usure de la lame, les balais ni les dommages provoqués par I'usure normale, la surcharge ou la négligence.

Le ticket de caisse tient lieu de garantie. Le vendeur se reserve le droit de decliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage-intérêt ne pourrait être réclamé en cas de dégât de la pierce à travailler ou de blessure de l'utilisateur de l'outil.

Déclaration de CONFORMITE CE

Intergamma B.V., déclare par la présente que la scie circulaire CS13-185 satisfait aux dispositions des directives 2006/42/CE (directive machines), 2006/95/CE (directiveasse tension), 2004/108/ CE (CEM), 93/68/CEE (marquage CE), 2002/95/EC (RoHS) ainsi qu'aux normes EN 60745-1:/A112010, EN 60745-2-5:2010, EN 55014-1/A1:2009, EN 55014- 2/A2:2008, EN 61000-3-2/A2:2009, EN 61000-3- 3:2008, en EN 60825-1:2007.

Leusden,janvier 2013

F.H. Jautze

Intergamma B.V.

BP 100

3830 AC Leusden

Pays-Bas
