MODE D'EMPLOI BTBS 8501 E EINHELL
Mode d’emploi d’origine Ponceuse à ruban
5.1.1 Montage des Staubfangsackes

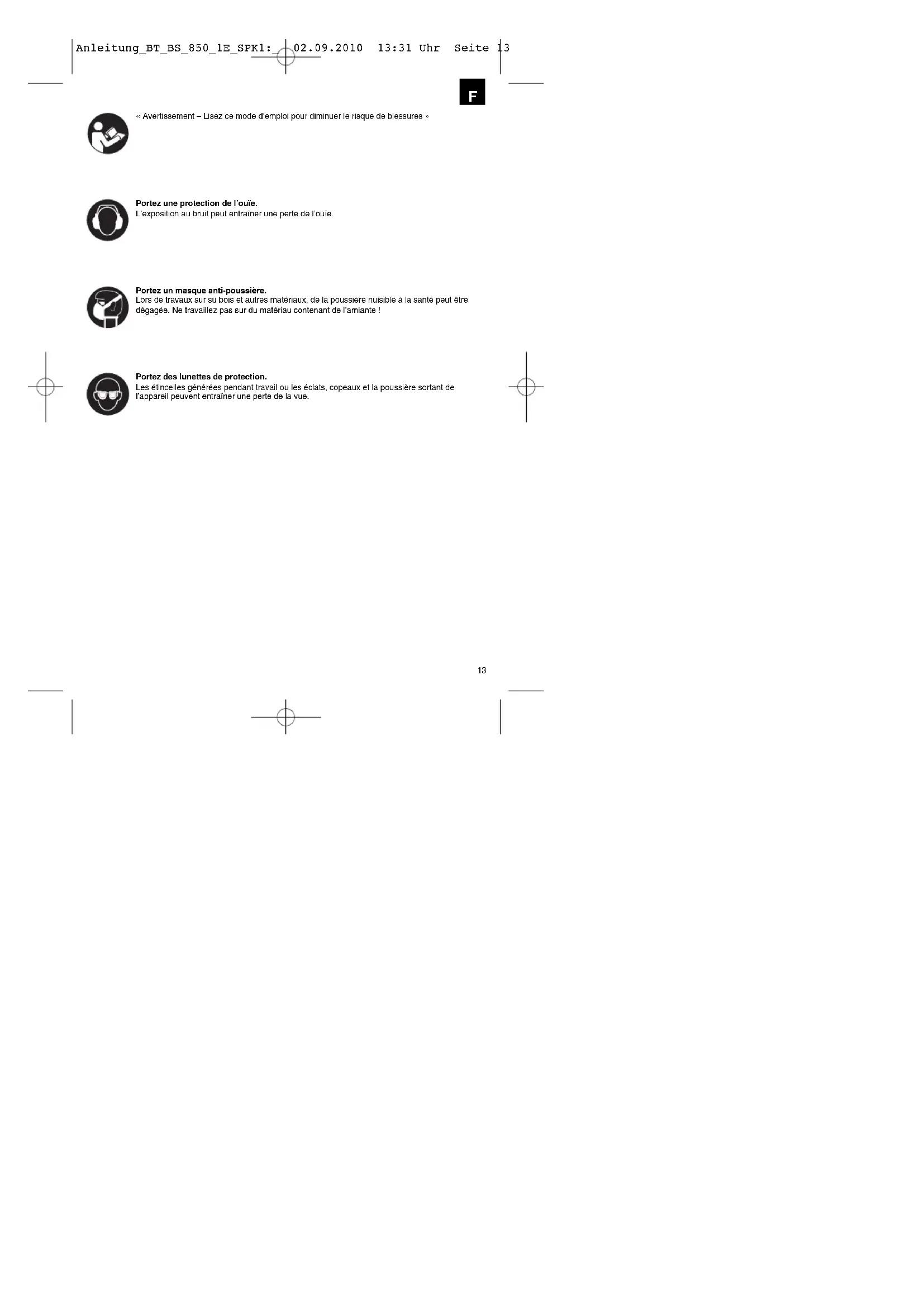

« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures » Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 1314
Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afin d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l’appareil doit être remis à d’autres personnes, remettez-leur aussi ce mode d’emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint. AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.
2. Description de l’appareil et étendue
de la livraison (fig. 1 - 2)
2.1 Description de l’appareil
1. Poignée supplémentaire
2. Réglage pour ajustement de la bande abrasive
3. Roue de réglage pour la vitesse de bande
4. Bouton de blocage
5. Interrupteur Marche/Arrêt
6. Raccord pour sac récupérateur de poussière
8. Rouleaux d’entraînement
10. Levier de serrage pour bande abrasive
12. Sac récupérateur de poussière
2.2 Volume de livraison
Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète. Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport. Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. ATTENTION L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouffer ! Mode d’emploi d’origine Consignes de sécurité Ponceuse à ruban Bande abrasive Sac récupérateur de poussière
3. Utilisation conforme à l’affectation
La ponceuse à ruban est destinée à poncer le bois, rectifier le fer, les matières plastiques et autres matériaux du même type en utilisant le papier de verre adapté en fonction. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
4. Données techniques
Tension réseau : 230 V~50 Hz Puissance absorbée : 850 W Vitesse de bande : 0-380 m/min Bande abrasive, taille : 76 x 533 mm Catégorie de protection : II / 쓑 Poids : 3,5 kg Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 1415
Bruit et vibration Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745. Niveau de pression acoustique L
76 dB(A) Imprécision K
3 dB Niveau de puissance acoustique L
87 dB(A) Imprécision K
3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Poignée Valeur d’émission des vibrations a
Informations supplémentaires sur les outils électriques Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifiée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum ! Utilisez exclusivement des appareils en excellent état. Entretenez et nettoyez l’appareil régulièrement. Adaptez votre façon de travailler à l’appareil. Ne surchargez pas l’appareil. Faites contrôler l’appareil le cas échéant. Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas. Portez des gants. Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-
bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fiche de contact avant de paramétrer l’appareil.
5.1 Aspiration de poussière
5.1.1 Montage du sac récupérateur de poussière
(fig. 3 / pos. 12) Poussez le sac récupérateur de poussière (12) sur le raccord de l’aspiration de poussière (6). La suppression du sac récupérateur de poussière se fait dans l’ordre inverse. L’aspiration de poussière se fait directement par la bande abrasive dans le sac récupérateur de poussière. Attention ! L’utilisation du sac récupérateur de poussière est absolument indispensable pour des raisons relatives à la santé.
5.2 Remplacement de la bande abrasive
(fig. 4-5 / pos.11) Tirez le levier de serrage (10) vers l’extérieur pour décharger la bande abrasive. Retirez la bande abrasive usée des rouleaux d’entraînement. Poussez la nouvelle bande abrasive sur les rouleaux d’entraînement. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 1516
Veillez à ce que le sens de mouvement de la bande abrasive (flèches sur la face intérieure de la bande abrasive) correspond au sens de mouvement de la ponceuse à ruban (flèche au- dessus du rouleau d’entraînement arrière). Poussez le levier de serrage (10) vers l’arrière pour tendre la bande abrasive.
5.3 Réglage de la course du ruban (fig. 6 / pos. 2)
Maintenez fixement la ponceuse à ruban avec le patin de ponçage vers le haut. Mettez la ponceuse à ruban en circuit. En tournant la vis de réglage (2), la course du ruban doit être réglée de manière que la bande abrasive défile centralement sur les deux rouleaux d’entraînement.
6.1 Mise en circuit/arrêt (figure 7)
Mise en circuit : Enfoncez l’interrupteur de service (5). Fonctionnement continu : Bloquez l’interrupteur (4) avec le bouton de blocage (5). Mise hors circuit : Appuyez brièvement sur l’interrupteur de service (5). La machine peut être exploitée en service momentané ou en service permanent.
6.2 Réglage de la vitesse de la bande
(fig. 8 / pos. 3) En tournant la roue de réglage (3), vous pouvez présélectionner la vitesse de bande. Sens PLUS : augmenter la vitesse de bande Sens MOINS : diminuer la vitesse de bande
6.3 Consignes d’utilisation
Attention ! Ne tenez jamais la pièce à usiner avec la main. Bloquez la pièce usinée sur un support stable ou avec un étau. Mettez en marche la ponceuse à ruban avant de la poser sur la pièce à usiner. Ne mettez pas la ponceuse à ruban hors circuit, tant que la bande abrasive touche la pièce à usiner. Tenez toujours la ponceuse à ruban des deux mains pendant le fonctionnement. Poncez le bois toujours dans le sens de la veinure.
7. Remplacement de la ligne de
raccordement réseau Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d’éviter tout risque.
8. Nettoyage, maintenance et
commande de pièces de rechange Retirez la fiche de contact avant tous travaux de nettoyage.
Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.
Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 1617
9. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune!
Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 1718
La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :
1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie
légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou
de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.
3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de
garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.
4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de
port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:32 Uhr Seite 5556
