Originalbetriebsanleitung Bandschleifer

Art.-Nr.: 44.662.16 I.-Nr.: 01019 BT-BS 850/1 E Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 12

Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 23

Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 34

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen” Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 45

Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen! WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

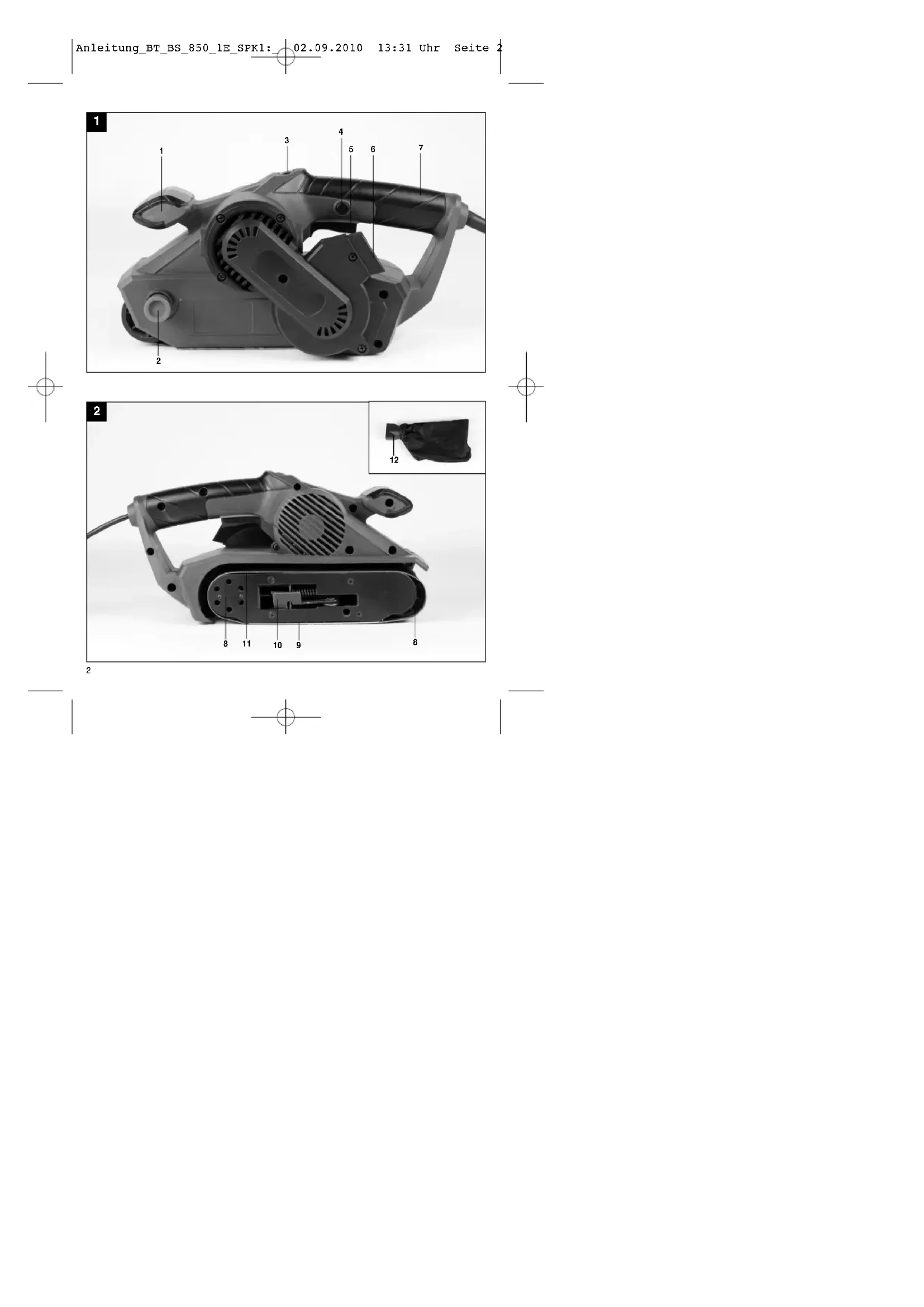

Lieferumfang (Bild 1 - 2)

2.1 Gerätebeschreibung

2. Einstellung für Schleifband-Justierung

3. Einstellrad für Bandgeschwindigkeit

6. Anschluss für Staubfangsack

10. Spannhebel für Schleifband

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Originalbetriebsanleitung Sicherheitshinweise Bandschleifer 1 x Schleifband 1 x Staubfangsack

3. Bestimmungsgemäße Verwendung

Der Bandschleifer ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifbandes geeignet. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 56

Netzspannung: 230 V~ 50 Hz Leistungsaufnahme: 850 W Bandgeschwindigkeit: 0-380 m/min Schleifband Größe: 76 x 533 mm Schutzklasse: II / 쓑 Gewicht: 3,5 kg Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entspre- chend EN 60745 ermittelt. Schalldruckpegel L

76 dB(A) Unsicherheit K

3 dB Schallleistungspegel L

87 dB(A) Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Zusätzliche Informationen für Elektrowerkzeuge Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum! Verwenden Sie nur einwandfreie Geräte. Warten und reinigen Sie das Gerät regelmäßig. Passen Sie Ihre Arbeitsweise dem Gerät an. Überlasten Sie das Gerät nicht. Lassen Sie das Gerät gegebenenfalls überprüfen. Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Tragen Sie Handschuhe. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete

Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

(Bild 3/Pos. 12) Schieben Sie den Staubfangsack (12) auf den Anschluss für Staubabsaugung (6). Das Entfernen des Staubfangsacks erfolgt in umgekehrter Reihenfolge. Die Staubabsaugung erfolgt direkt über das Schleifband in den Staubfangsack. Achtung! Die Benutzung des Staubfangsackes ist aus Gesundheitsgründen unbedingt erforderlich. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 67

5.2 Schleifbandwechsel (Bild 4-5/Pos .11)

Ziehen Sie den Spannhebel (10) nach außen, um das Schleifband zu entlasten. Ziehen Sie das verbrauchte Schleifband von den Antriebsrollen. Schieben Sie das neue Schleifband auf die Antriebsrollen. Achten Sie darauf, dass die Laufrichtung des Schleifbandes (Pfeile auf der Innenseite des Schleifbandes) mit der Laufrichtung des Bandschleifers (Pfeil über der hinteren Antriebsrolle) übereinstimmt. Drücken Sie den Spannhebel (10) nach hinten, um das Schleifband zu spannen.

5.3 Bandlauf Einstellen (Bild 6/ Pos. 2)

Halten Sie den Bandschleifer mit Schleifplatte nach oben fest. Schalten Sie den Bandschleifer ein. Durch Drehen der Einstellschraube (2) ist der Bandlauf so einzustellen, dass das Schleifband mittig auf den beiden Antriebsrollen läuft.

6.1 Ein/Ausschalten (Bild 7)

Einschalten: Betriebschalter (5) eindrücken. Dauerbetrieb: mit Feststellknopf (4) Schalter (5) sichern. Ausschalten: Betriebsschalter (5) kurz eindrücken. Die Maschine kann in Moment- oder Dauerschaltung betrieben werden.

6.2 Einstellung der Bandgeschwindigkeit

(Bild 8/Pos.3) Durch Drehen des Einstellrades (3) können Sie die Bandgeschwindigkeit vorwählen. PLUS-Richtung: Bandgeschwindigkeit erhöhen MINUS-Richtung: Bandgeschwindigkeit verringern

6.3 Anwendungshinweise

Achtung! Halten Sie das zu bearbeitende Werkstück niemals mit der Hand. Sichern Sie das Werkstück an einer stabilen Unterlage oder mit einem Schraubstock. Lassen Sie den Bandschleifer anlaufen, bevor Sie ihn auf das Werkstück aufsetzen. Schalten Sie den Bandschleifer nicht aus, solange das Schleifband das Werkstück berührt. Halten Sie den Bandschleifer, während des Betriebes immer mit beiden Händen. Schleifen Sie Holz immer in Richtung der Maserung.

Netzanschlussleitung Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Anleitung_BT_BS_850_1E_SPK1:_ 02.09.2010 13:31 Uhr Seite 78.2 Kohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

10. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
