Caractéristiques techniques	Ponceuse orbitale EINHELL TEOS 2520, puissance de 250 W, vitesse à vide de 12000 tr/min, diamètre de plateau de 125 mm.
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique, convient pour les travaux de finition et de préparation.
Maintenance et réparation	Nettoyer régulièrement le filtre à poussière, vérifier l'état du plateau et remplacer les abrasifs usés.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière, ne pas utiliser dans des environnements humides.
Informations générales	Poids léger pour une manipulation facile, conception ergonomique pour un confort d'utilisation prolongé.

FOIRE AUX QUESTIONS - TEOS 2520 EINHELL

Comment changer le papier abrasif sur la ponceuse EINHELL TEOS 2520 ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usé en le tirant doucement. Alignez le nouveau papier abrasif avec les crochets ou le système de fixation de la ponceuse et appuyez fermement pour le fixer en place.

Que faire si la ponceuse ne démarre pas ?

Vérifiez d'abord que la ponceuse est correctement branchée. Assurez-vous que le cordon d'alimentation n'est pas endommagé. Vérifiez également le bouton d'alimentation et assurez-vous qu'il est en position 'ON'. Si le problème persiste, contactez le service après-vente.

Comment régler la vitesse de la ponceuse EINHELL TEOS 2520 ?

La ponceuse EINHELL TEOS 2520 est équipée d'un variateur de vitesse. Tournez le réglage de vitesse situé sur le panneau de commande pour ajuster la vitesse en fonction de vos besoins de ponçage.

Est-il normal que la ponceuse surchauffe pendant l'utilisation ?

Il est normal que la ponceuse chauffe légèrement pendant une utilisation prolongée. Cependant, si elle devient très chaude au point de rendre son utilisation inconfortable, éteignez-la et laissez-la refroidir. Assurez-vous également de ne pas bloquer les aérations.

Comment nettoyer la ponceuse après utilisation ?

Débranchez la ponceuse avant de la nettoyer. Utilisez un chiffon doux pour enlever la poussière et les débris de la surface. Pour les zones difficiles d'accès, utilisez une brosse douce. Ne pas utiliser d'eau ou de produits chimiques agressifs pour nettoyer l'appareil.

Quel type de papier abrasif est recommandé pour la ponceuse EINHELL TEOS 2520 ?

Il est recommandé d'utiliser du papier abrasif avec un grain approprié pour votre projet. Pour le ponçage léger, utilisez un grain fin (P120 à P240). Pour le ponçage plus agressif, un grain moyen (P80 à P120) est préférable.

Comment savoir si le papier abrasif est usé ?

Le papier abrasif est considéré comme usé lorsque son efficacité diminue, c'est-à-dire qu'il ne ponce plus correctement ou qu'il laisse des marques sur la surface. Vérifiez également visuellement si le grain est abîmé ou si le papier est encrassé.

Que faire en cas de vibrations excessives lors de l'utilisation ?

Des vibrations excessives peuvent indiquer que le papier abrasif est mal fixé ou usé. Vérifiez que le papier est correctement installé et en bon état. Si le problème persiste, il peut y avoir un problème technique avec la ponceuse. Contactez le service après-vente.

MODE D'EMPLOI TEOS 2520 EINHELL

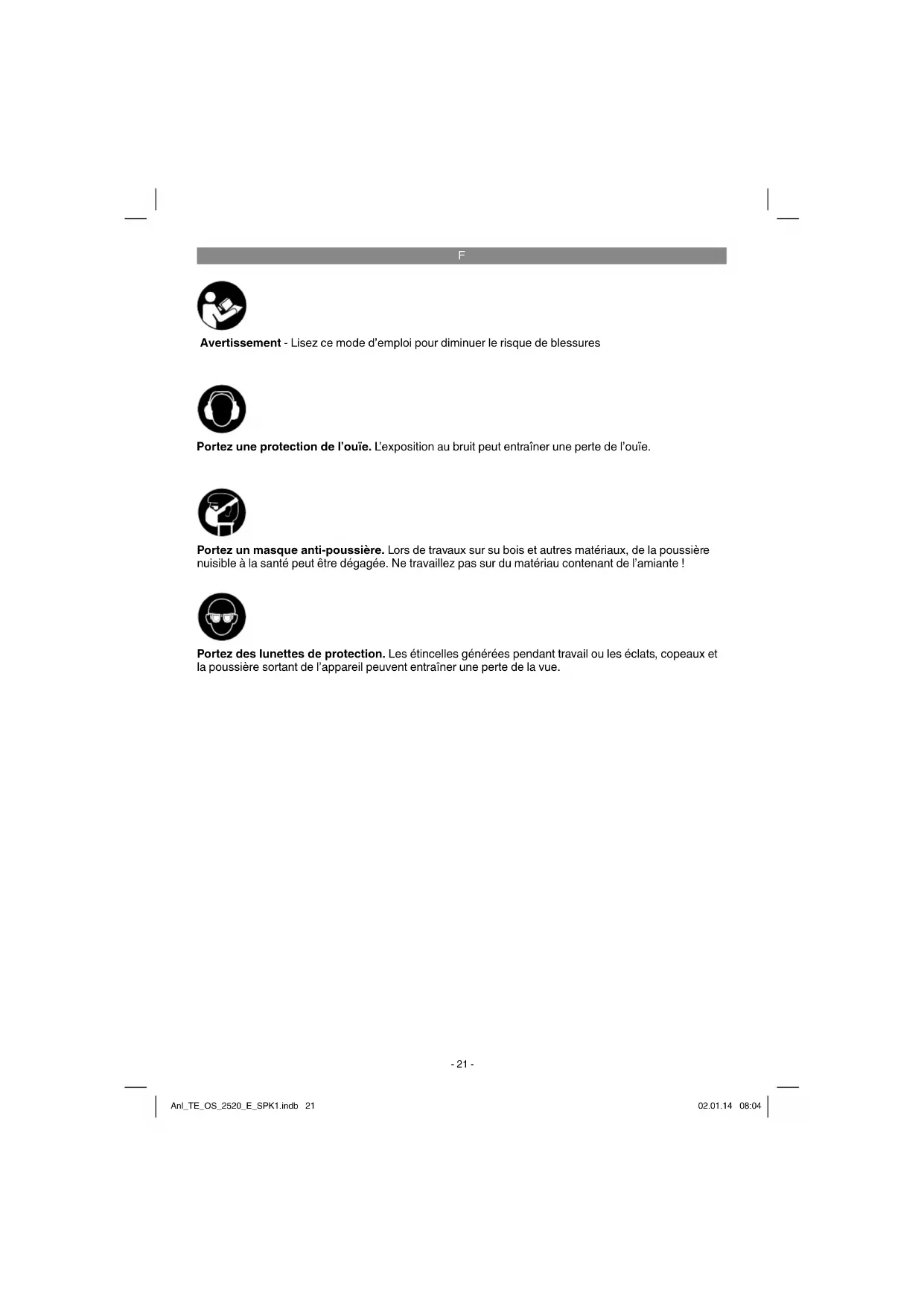

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Anl_TE_OS_2520_E_SPK1.indb 21Anl_TE_OS_2520_E_SPK1.indb 21 02.01.14 08:0402.01.14 08:04F

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

1 Plateau oscillant 2 Poignée 3 Régulateur de vitesse de rotation 4 Interrupteur de service 5 Raccordement réservoir collecteur de pous- sière 6 Réservoir collecteur de poussière 7 Bouton d‘arrêt 8 Levier de serrage

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La machine convient au ponçage du bois, métal, plastique et matériaux semblables sous réserve d‘utiliser le papier abrasif adéquat. La machine ne convient pas pour le ponçage avec arrosage. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. Anl_TE_OS_2520_E_SPK1.indb 22Anl_TE_OS_2520_E_SPK1.indb 22 02.01.14 08:0402.01.14 08:04F

4. Données techniques

Poids : ........................................................1,9 kg Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

.. 94,8 dB(A) Imprécision K

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Poignée Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.

5.1 Montage du réservoir collecteur de pous-

sière (fi gure 2) Le réservoir collecteur de poussière (6) s’enfi che sur le raccordement pour le réservoir collecteur de poussière (5). Poussez le réservoir collecteur de poussière (6) sur l‘appareil jusqu‘à ce qu‘un clic soit nettement audible. Pour retirer le réser- voir collecteur de poussière (6), appuyez sur le bouton d‘arrêt (7) et retirez le réservoir collecteur de poussière en le poussant vers l‘arrière. L‘aspiration de la poussière s‘eff ectue directe- ment à travers le papier abrasif et le plateau de ponçage dans le réservoir collecteur de pous- sière. Anl_TE_OS_2520_E_SPK1.indb 23Anl_TE_OS_2520_E_SPK1.indb 23 02.01.14 08:0402.01.14 08:04F

Attention ! Pour des raisons de santé, il est obligatoire d‘utiliser le réservoir collecteur de poussière!

5.2 Fixation du papier abrasif à l‘aide du dis-

positif de serrage (fi gure 3-6) Utilisez uniquement du papier abrasif avec les dimensions correspondantes et les perforations adéquates !

Relevez le levier de serrage (8) situé sur la partie avant de la ponceuse oscillante.

Placez le papier abrasif jusqu‘à la butée dans le dispositif de serrage ouvert et refermez le levier.

Tendez le papier abrasif au-dessus du pla- teau oscillant (1) et serrez-le à l‘aide du deu- xième levier (8) situé sur la partie arrière de la ponceuse oscillante.

Veillez à ce que les perforations correspon- dent au plateau oscillant.

5.3 Fixation du papier abrasif à l‘aide du vel-

Utilisez uniquement du papier abrasif avec les dimensions correspondantes et les perfo- rations adéquates !

Placez le papier abrasif, comme indiqué sur la figure 7, sur le plateau oscillant (1). Veillez à ce que les perforations correspondent au plateau oscillant.

6.1 Mise en marche/arrêt (fi gure 8)

Mise en circuit : Poussez l’interrupteur de service (4) vers l’avant. Mise hors circuit : Repoussez l’interrupteur de service (4) dans sa position d’origine.

6.2 Régulateur de la vitesse de rotation

(fi gure 9/pos. 3) Vous pouvez présélectionner la vitesse en tournant la vis moletée (3). Sens PLUS : vitesse de rotation élevée Sens MOINS : vitesse de rotation faible

6.3 Travailler avec la ponceuse oscillante

Utilisez toute la surface du plateau oscillant.

Mettez la machine en circuit et effectuez une pression modérée sur la pièce en effectuant des mouvements en longueur et rotatifs.

Il est recommandé d’utiliser une granulation grossière pour le polissage de dégrossisseu- se et une fine pour la rectification. On peut déterminer la granulation adéquate en effec- tuant des essais. Attention ! Les poussières générées par l’outil pendant les travaux peuvent être dangereuses pour la santé.

Portez toujours des lunettes de protection et un masque anti-poussière lorsque vous faites des travaux de meulage.

Toutes les personnes qui travaillent avec l’appareil ou qui entrent dans le poste de tra- vail doivent porter un masque anti-poussière.

Il est interdit de manger, de boire ou de fumer dans le poste de travail.

Il est interdit d’usiner des peintures contenant du plomb !

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en Anl_TE_OS_2520_E_SPK1.indb 24Anl_TE_OS_2520_E_SPK1.indb 24 02.01.14 08:0402.01.14 08:04F

matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TE_OS_2520_E_SPK1.indb 25Anl_TE_OS_2520_E_SPK1.indb 25 02.01.14 08:0402.01.14 08:04F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TE_OS_2520_E_SPK1.indb 26Anl_TE_OS_2520_E_SPK1.indb 26 02.01.14 08:0402.01.14 08:04F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosses à charbon, patin de ponçage Matériel de consommation/ pièces de consommation* Papier abrasif Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TE_OS_2520_E_SPK1.indb 27Anl_TE_OS_2520_E_SPK1.indb 27 02.01.14 08:0402.01.14 08:04F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie gèrent des prestations de garantie supplémentaires. Vos droits légaux

en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie concerne uniquement les défauts de l‘appareil dont il est prouvé qu‘ils

résultent d‘un défaut de matériau ou de fabrication et se limite en fonction de notre décision soit à l‘élimination de tels défauts sur l‘appareil, soit au remplacement de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan-

te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_TE_OS_2520_E_SPK1.indb 28Anl_TE_OS_2520_E_SPK1.indb 28 02.01.14 08:0402.01.14 08:04I
