Secomat 100 H - Sèche-linge Krüger - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Sèche-linge à condensation
Capacité de séchage	10 kg
Classe énergétique	A++
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Niveau sonore	65 dB
Programmes de séchage	6 programmes dont délicat, coton, synthétique
Fonctionnalités supplémentaires	Départ différé, affichage du temps restant
Entretien	Filtre à peluches à nettoyer régulièrement, réservoir d'eau à vider
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - Secomat 100 H Krüger

Pourquoi mon sèche-linge Krüger Secomat 100 H ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Le sèche-linge ne chauffe pas, que faire ?

Vérifiez si le filtre à peluches est propre et que le réservoir d'eau n'est pas plein. Assurez-vous également que le sélecteur de température est réglé sur une position appropriée.

Mon sèche-linge fait un bruit anormal pendant son fonctionnement, que devrais-je vérifier ?

Vérifiez si des objets étrangers sont coincés dans le tambour ou si le sèche-linge est mal nivelé. Il peut également être utile de vérifier l'état des roulements.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez le panneau du filtre à peluches, retirez le filtre, puis nettoyez-le sous l'eau courante pour enlever les peluches accumulées. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Le sèche-linge ne termine pas son cycle, que faire ?

Vérifiez que le capteur d'humidité fonctionne correctement et que le filtre à peluches est propre. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Puis-je installer mon sèche-linge Krüger Secomat 100 H dans un espace restreint ?

Oui, mais assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour une bonne circulation de l'air, et respectez les recommandations d'installation dans le manuel.

Comment puis-je réduire le temps de séchage de mes vêtements ?

Assurez-vous que le tambour n'est pas trop plein et que les vêtements sont bien essorés avant de les mettre dans le sèche-linge. Utilisez également les réglages appropriés en fonction du type de tissu.

Y a-t-il des mesures de sécurité à respecter lors de l'utilisation du sèche-linge ?

Ne surchargez pas le sèche-linge, nettoyez régulièrement le filtre à peluches et ne laissez pas l'appareil sans surveillance pendant son fonctionnement.

MODE D'EMPLOI Secomat 100 H Krüger

Ce mode d'emploi est une publication de la société

Krüger + Cie SA

Winterhaldenstrasse 11

CH-9113 Degersheim

T0848370370

[e-mail]

www.krueger.ch

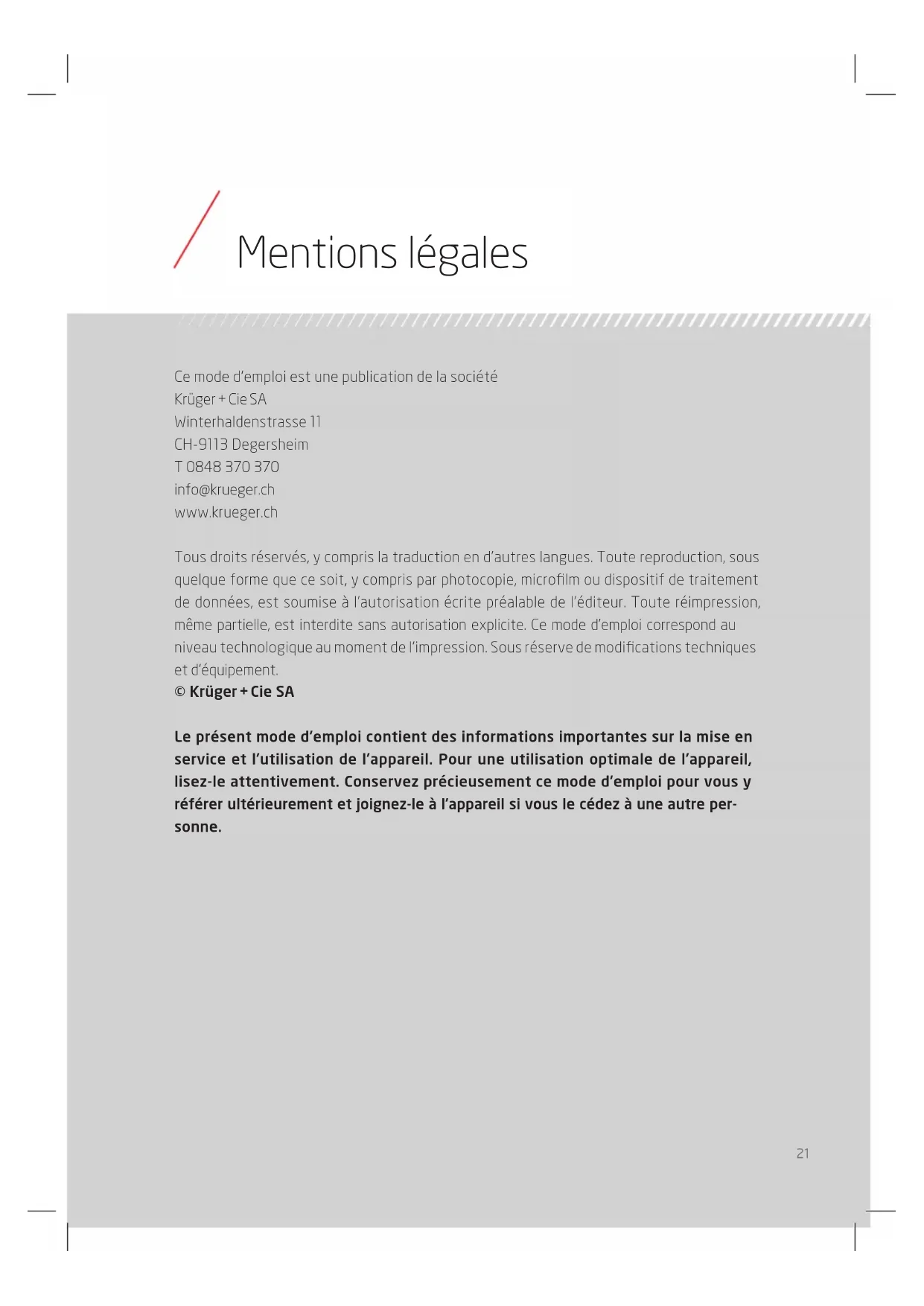

Tous droits réservés, y compris la traduction en d'autres langues. Toute reproduction, sousquelque forme que ce soit, y compris par photocopie, microfilm ou dispositif de traitement de données, est soumise à l'autorisation écrite préalable de l'éditeur. Tout reimpression, même partielle, est interdite sans autorisation explicite. Ce mode d'emploi correspond au niveau technologique au moment de l'impression. Sous réserve de modifications techniques et d'équipement.

Kruger+Cie SA

Leprésent mode d'emploi contient des informations importantes sur la mise en service et l'utilisation de l'appareil. Pour une utilisation optimale de l'appareil, lisez-le attentivement. Conservez précieusement ce mode d'emploi pour vous y reférer ultérieurement et joignez-le à l'appareil si vous le cédez à une autre personne.

Table des matières

21 Mentions legales
23 Vued'ensemble
24 Introduction
25 Consignes de sécurité
26 Conseils d'utilisation

Domaine d'utilisation

Description du système

Transport

Entreposage

Installation

27 Montage de l'etendage

28 Panneau de commande

Touches de fonction

Mise en service

Selection du programme de

sèchage approprié

29 Mode manuel

Chauffage additionnel en option

30 Nettoyage

Elimination

31 Dysfonctionnements
32 Caractéristiques techniques
33 Montage SECOMAT 75
35 Montage SECOMAT 100/150/200

Vued'ensemble

Grille de soulage d'air à lamelles
2 Panneau de commande
3 Filtre a peluches
4 Grille d'aspiration
5 Ecoulement d'eau avec raccord 34
6 Touche reset (derrière l'ouverture du contrôle)

Nous vous félicitons d'avoir besoin l'un de nos produits.

Lisez entièrement les instructions d'utilisation avant la mise en service de l'appareil. Soyez particulièrement attentif aux consignes de sécurité. Notre produit respecte les conditions européennes et nationales relatives à la compatibilité electromagnétique (CEM). La conformité CE a été attestée et les déclarations correspondantes sont déposées chez le fabricant.

Pour toutes questions, contactez notre support technique:

Telephone [phone] ou [phone]

Fax [phone]

[e-mail]

www.krueger.ch

Consignes de sécurité

1. Cet apparéil n'est pas un jouet. L'utilisation et l'entreposage de l'appareil doivent avoir lieu dans un endroit hors de portée des enfants.
2. Le raccordement de l'appareil doit etre conforme aux prescriptions nationales.
3. N'introduisez jamais les doigs ts ou objets dans les ouvertures de I'appareil. Risque de blessure!
4. Lorsque l'appareil n'est pas utilisé, débranchez-le. N'exposez pas le cordon d'alimentation à la chaleurur.
5. Debranchez l'appareil: en cas de defaults de fonctionnement avant chaque nettoyage
6. Ne retirez jamais la fiche en tirant sur le cordon d'alimentation ou avec des mains mouillées.
7. Ne déplacez jamais l'appareil en le tirant par le cordon.
8. Ne faites pas passer le cable d'alimentation sur des bords tranchants. Ne pincez pas le cable d'alimentation.
9. Ne mettez pas l'appareil en marche (débranchez immédiatement la fiche) si:

l'appareil est défectueux.
l'appareil est tombé ou son boîtier a été endommagé. Dans ce cas, l'appareil doit être contrôle par une personne qualifiée (specialiste du froid) et au besoin être réparé.
le cordon d'alimentation est endommagé. Dans ce cas, le cordon d'alimentation doit être remplaçé par le fabricant, son service après-vente ou une autre personne qualifiée.

1. Ne faites jamais fonctionner l'appareil dans de l'eau Avant d'entrer en contact avec l'eau, retirez la fiche d'alimentation de la prise secteur ou devissez le fusible.
2. Ne placez jamais d'objets lourds sur I'appareil et ne vous assevez pas dessus.
3. Nous déclinons toute responsabilité en cas de dommage si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas utilisé correctement ou n'est pas réparé par un technicien autorisé. Dans ce cas, la garantie s'éteint.

Conseils d'utilisation

Domains d'utilisation

Cet apparéil a été concu pour le séchage du linge. Grâce à sa fonction de maintainen au sec du local, vous pouvez également l'utiliser pour maintenir au sec le local.

Description du système

Le SECOMAT souffle de l'air sec en direction du linge par un ventilateur. Le linge cède son humidité à l'air ambient. L'appareil aspire l'air humide et l'achemie vers la batterie froide du groupe frigorifique où, au contact de la surface froide, la vapeur d'eau se condense. Recueilie dans une cuvette de détention, l'eau extraite est acheminée vers un bac ou directement évacuée vers la canalisation. Dans la batterie chaude du groupe frigorifique, l'air sec est à nouveau réchauffé à sa température initiale et soufflé dans le local par le ventilateur.

Transport

Transportez toujours l'appareil en position debout. En procedant ainsi, vous réservez le comprésseur et l'appareil des évventuels dommages dus au transport.

Entreposage

Si vous n'utilise pas l'appareil durant une période prolongée, nettoyez le bac à eau et le caisson avant de le ranger. Pour l'entreposage, emballez-le de préférence dans son carton d'origine.

Installation

1. Fixez au mur le rail de montage fourni en le plaçant 55~cm en dessous des cordes à linge.
2. Croche l'appareil sur ce rail et verrouillez-le contre un decrochage fortuit en serrant les vis disposées de chaque côte.
3. Assurez-vous d'un alignement horizontal et vertical correct de l'appareil. Contrôlez la position de montage à l'aide d'un niveau à bulle.
4. Respectez une distance de sécurité de 8 cm par rapport à des parties inflammbables. Placez l'appareil de sorte que la fiche électrique reste librement accessible.

Température du local exécution standard: min. +10°C, max. +30°C

Température du local exécution avec chauffage additionnel: min. +5°C, max. +30°C

Si I'eau est récapurée dans un bac, videz-le régulérique. Suivant la température et l'humidité de l'air, le bac peut se replir 1 à 2 fois par jour. Si le bac n'est pas vide, il peut provoquer un dégât d'eau.

Fixation du tuyau d'évacuation

1. Placez un raccord 34 (droit ou coude) sur l'égoutoir situé dans le panneau de fond de l'appareil.
2. Fixez le tuyau sur le raccord.
3. Placez l'extrémité du tuvau dans l'écoulement (de préférence avec siphon).

Dans la mesure du possible, optez pour un écoulement direct de l'eau.

Montage de l'endetage

Pour obtenir un résultat de séchage optimal, montez l'étendage comme suit:

Faux

Le linge suspendu perpendiculairement au sèche-linge entrave la circulation du flux d'air et prolonge le temps de séchage des pièces à l'arrête des cordes.

Correct

distance minimale\ jusqu'au linge 0,5 m

Cette disposition permet a l'air de circuler et d'atteindre les pieces les plus eoignees.

Optimal

distance minimale jusqu'au linge 0,5 m

Le système d'etendage avec disposition en forme de rayons développé par Krüger est parfaitement adapté à la méthode de séchage par condensation et raccourcit considérablement le temps de séchage.

Prière de respecter une distance minimale de 50 cm entre la grille de sortie d'air et les premières pieces à secher.

Panneau de commande

Touches de fonction

1 Touche standby avec voyant de defaillance rouge
P1 Niveau de séchage du linge faible
P2 Niveau de séchage du lange moyen
P3 Niveau de séchage du linge élevé
P4 Maintien au sec du local (voyant LED bleu)

Mise en service

1. Fermer les portes et les fenêtres
2. Contrôler la mise en place correcte du filtré préalablement nettoyé
3. Actionner la touche standby
4. P1 P2 P3 Regler le niveau de sechage par l'intermediaire des touches de selection

Sélection du programme de séchage approprié

Le programme peut être choisi en fonction des besoin.

P1 Niveau de séchage faible

Temps de séchage court, le linge conserve une certaine humidité résiduelle et se repasse plus facilement.

P2 Niveau de séchage moyen

Temps de séchage moyen, le linge est sec mais peut contenir une légère humidité résiduelle.

P3 Niveau de sechage élevé

Temps de séchage plus long, prét à ranger, le linge peut être plié immédiatement.

L'humidité dans le local varie au fil des saisons. Si durant les mois d'hiver plus secs l'appareil s'arrête tropôt, choisissez un niveau de séchage supérieur (P2 ou P3). Si durant les mois d'éte plus humides l'appareil fonctionne plus longtemps que nécessaire, choisissez un niveau de séchage inférieur (P2 ou P1).

Le fonctionnement du séche-linge est automatique, c'est-à-dire l'appareil déshumidifie aussi longtemps que l'humidité de l'air est supérieure au niveau de séchage sélectionné. Au moment où ce taux correspond à la valeur prééglée, la fonction de déshumidification s'arrête. Si l'humidité dans le local remonte, l'appareil se remet en marche. Ce processus se repête jusqu'à ce que le degré de séchage prééglé est atteint. L'appareil s'arrête alors définitivement. Pour le remettre en marche, vous doivent enclencher l'appareil manuellement.

Maintien au sec du local

P4 La fonction du maintainen au sec du local peut etre endenchee et declenchee avec la touche de maintien au sec du local independamment du programme de sechage de linge selectionné. Lorsqu'elle est activée, le voyant LED bleu clignote. Si la fonction de maintien au sec du local est activée et un programme de sechage selectionné, ce dernier inhibe temporairement la fonction de maintien au sec du local. A la fin du programme de sechage du linge, la fonction de maintien au sec du local se remet automatiquement en marche. Cette fonction reste activée jusqu'à son arrêt manuel.

Mode manuel

Pour le séchage de pieces isolées ou d'une petite quantité de linge, sélectionnez le mode manuel. Si vous exerçez une pression de plus de 5 secondes sur l'une des touches de fonction du niveau de séchage, vous désactevez le mode automatique pour une durée prédéfinie:

P1 Mode manuel durant 30 minutes
P2 Mode manuel durant 60 minutes
P3 Mode manuel durant 90 minutes

En cas d'activation du mode manuel, la diode lumineuse de la touche de fonction concernée clignote. Àpres écoulement de la durée prérgée, l'appareil s'arrête et le mode manuel est automatiquement désactivé.

Chauffage additionnel en option

Dans les locaux particulièrement froids, la fonction de séchage peut être optimisée par l'utilisation d'un chauffage additionnel (caracteristiques techniques en page 32). Le modele H est équipé d'usine du chauffage additionnel. Pour l'exécution standard, un kit de post-équipment est disponible en option.

Si la température dans le local descend en dessous de 14^ , le chauffage additionnel se met automatiquement en marche et chaffe une partie de l'air déshumidifié. Au moment où la température dans le local atteint 16^ , le chauffage additionnel s'arrête automatiquement. La puissance de chauffage est réglée par le début d'air.

Nettoyage

Pour nettoyer votre apparéil:

1. Passer un chiffon humide sur le caisson.
2. Retirer le filtrre contre en haut (retenir a gauche et a droite).

1. Nettoyer le filtré à l'aide d'une brosse et le remettre en place.

En cas d'encrassement important, l'intérieur de l'appareil doit être nettoyé. Ce travail d'entretien doit être confié à un spécialiste du froid. Une non-exécution des travaux de maintenance prescrits peut entraîner une défectuosité de l'appareil. Les évventuels définuts resultant d'une non-exécution des travaux de maintenance ne sont pas couverts par la garantie, en particulier en cas de surchauffe de l'appareil à cause d'un filtré encrassé. Afin de garantir un fonctionnement fiable durant de nombreuses années, nous vous recommendons la conclusion d'un contrat de maintenance.

Elimination

Le sèche-linge est rempli avec un fluide réfrigérant. Une élimination spéciale est donc indispensable. Adressez-vous à votre revendeur ou au centre de ramassage et de recyclage proche de votre domicile.

Dysfonctionnements

Avant de contacter le service de dépannage, répondez, selon la nature du problème, aux questions suivantes:

Lorsque l'appareil ne fonctionne pas

La fiche d'alimentation est-elle correctement enchichée dans la prise?
Le fusible de votre armoire électrique est-il en ordre?
Le cable d'alimentation est-il en parfait etat?

Lorsque l'appareil fonctionne sans interruption

Les portes et les fenêtres sont-elles fermées?
Existe-t-il d'autres sources d'humidité?
Le programme a-t-il eté choisi correctement? (voir page 28: Sélection du programme de sechage approprié)

Lorsque l'appareil ne fonctionne pas à sa pleine puissance

La circulation d'air dans le local est-elle garantie?

Les ouvertures d'aspiration et de souffrage d'air sont-elles libres?
La température ambiente est-elle trop élevée ou trop basse (voir page 26)?
Le filtre est-il propre?
La distance minimale (0.5m) entre la grille de sortie d'air et le linge est-elle respectee?
S'agit-il de pieces isolées ou d'une faible quantité de linge à secher?

Clignotement du témoin lumineux rouge

Lorsque le témoin lumineux rouge clignote, l'appareil est verrouillé. L'appareil émet différents codes clignotants en fonction de la nature du défaut. Veuillez s'il vous plaît compter le nombre de clignotements avant d'actionner la touche Reset à l'arrêt de l'appareil (voir page 23 chiffre 6). Si l'appareil ne peut plus être déverrouillé malgré plusieurs tentatives, contactez le service de dépannage. Communiquez le code de dysfonctionnement préalablement noté, ainsi que le numéro de référence et le numéro de série figurant sur la fiche signalétique apposée sur le côte avant de l'appareil. Vous aidez ainsi le service de dépannage à identifier rapidement le défaut.

Caracteristique techniques

\section*{Caracteristiques techniques}

SECOMAT

75100150200

Modèles sans chauffage additionnel

Quantité de linge selon norme*	7.5kg	10.0kg	15.0kg	20.0kg
Classe d'efficacité éner-gétique	A A A A
Puisance de séchage selon norme*	1.36 kg/h	2.98 kg/h	3.17 kg/h	3.08 kg/h
Durée de séchage selon norme*	5h 36 min	3h 24 min	4h 36 min	5h 18 min
Niveau sonore selon norme*	64 dB(A)	71 dB(A)	69 dB(A)	65 dB(A)
Dimensions L×H×P (mm)	565×620×330	655×670×395	655×670×395	655×670×395
Poids	39kg	47kg	47kg	47kg
Alimentation électrique	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz
Puisance absorbée sans chauffage additionnel**	345 W	989 W	989 W
Courant nominal sans chauffage additionnel**	1.5 A	4.3 A	4.3 A	4.3 A
Fusibles (retardés)	6.0 A	10.0 A	10.0 A	10.0 A
Fluide réfrigérant / sans CFC	R134a	R407c	R407c	R407c

Modèle avec chauffage additionnel

Alimentation électrique	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz
Puisance calorifique max.	1350 W	1350 W	1350 W
Puisance absorbée max.***	1695 W	2340 W	2340 W	2340 W
Courant nominal max.	7.5 A	10.3 A	10.3 A	10.3 A
Fusibles (retardés)	10.0 A	13.0 A	13.0 A	13.0 A
Température d'enclenchement	+14°C	+14°C	+14°C	+14°C
Température d'arrêt	+16°C	+16°C	+16°C	+16°C

• Procedure d'expertise énergétique des séché-linge à air pulsé (HSLU Haute École pour la technique et l'architecture, Horw/Lucerne)
  +20^ / 60% HR
  ***varie en fonction du débit dair

Montage SECOMAT 75

Montage

SECOMAT100/150/200
