MODE D'EMPLOI Secomat 150 Krüger

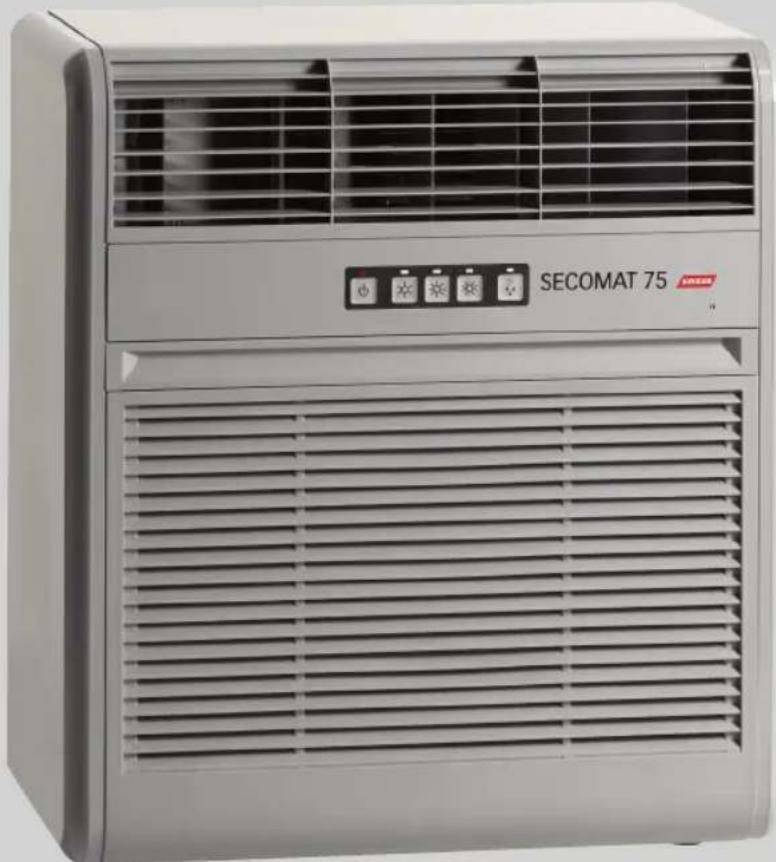

/ Sèche-linge SECOMAT Mode d'emploi

Ce mode d'emploi est une publication de la société

Krüger + Cie SA

Winterhaldenstrasse 11

CH-9113 Degersheim

T 0848 370 370

[e-mail]

www.krueger.ch

Tous droits réservés, y compris la traduction en d'autres langues. Toute reproduction, sous quelque forme que ce soit, y compris par photocopie, microfilm ou dispositif de traitement de données, est soumise à l'autorisation écrite préalable de l'éditeur. Toute réimpression, même partielle, est interdite sans autorisation explicite. Ce mode d'emploi correspond au niveau technologique au moment de l'impression. Sous réserve de modifications techniques et d'équipement.

© Krüger + Cie SA

Le présent mode d'emploi contient des informations importantes sur la mise en service et l'utilisation de l'appareil. Pour une utilisation optimale de l'appareil, lisez-le attentivement. Conservez précieusement ce mode d'emploi pour vous y référer ultérieurement et joignez-le à l'appareil si vous le cédez à une autre personne.

Table des matières

21 Mentions légales

23 Vue d'ensemble

24 Introduction

25 Consignes de sécurité

26 Conseils d'utilisation

Domaine d'utilisation

Description du système

Transport

Entreposage

Installation

27 Montage de l'étendage

28 Panneau de commande

Touches de fonction

Mise en service

Sélection du programme de

29 sechage approphie Mode manuel

Chauffage additionnel en option

30 Nettoyage

Elimination

31 Dysfonctionnements

32 Caractéristiques techniques

33 Montage SECOMAT 75

35 Montage SECOMAT 100/150/200

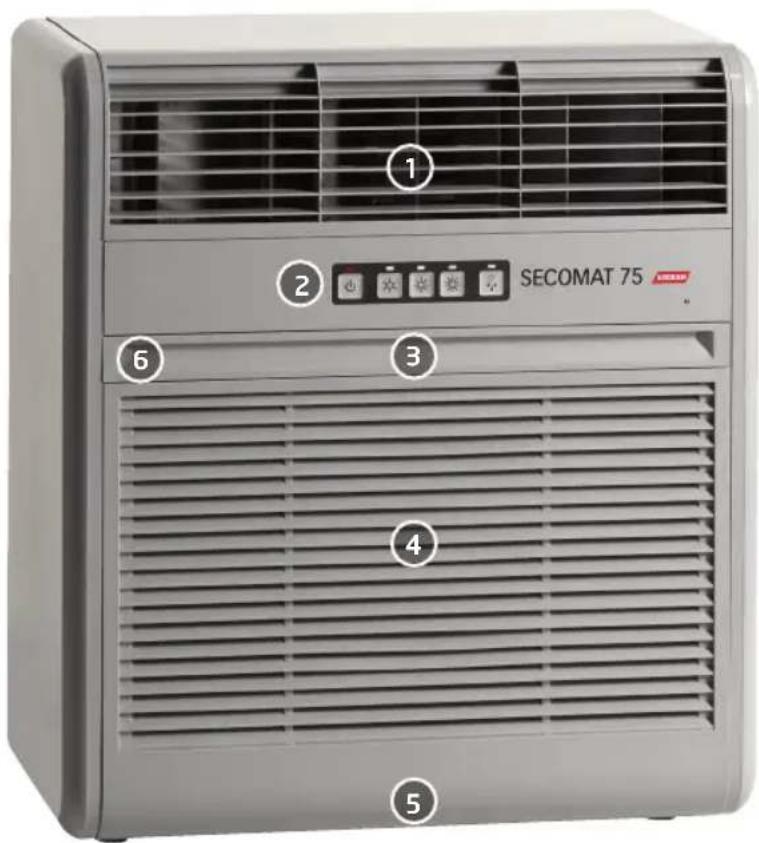

Vue d'ensemble

1 2 SECOMAT 75 3 4 5

1 Grille de soufflage d'air à lamelles
2 Panneau de commande
3 Filtre à peluches
4 Grille d'aspiration
5 Ecoulement d'eau avec raccord 3/4"
6 Touche reset (derrière l'ouverture du filtre)

Chère cliente, cher client,

Nous vous félicitons d'avoir choisi l'un de nos produits.

Lisez entièrement les instructions d'utilisation avant la mise en service de l'appareil. Soyez particulièrement attentif aux consignes de sécurité. Notre produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). La conformité CE a été attestée et les déclarations correspondantes sont déposées chez le fabricant.

Pour toutes questions, contactez notre support technique:

Téléphone 0848 370 370 ou [phone]

Fax [phone]

[e-mail]

www.krueger.ch

Consignes de sécurité

1. Cet appareil n'est pas un jouet. L'utilisation et l'entreposage de l'appareil doivent avoir lieu dans un endroit hors de portée des enfants.
2. Le raccordement de l'appareil doit être conforme aux prescriptions nationales.
3. N'introduisez jamais les doigts ou objets dans les ouvertures de l'appareil. Risque de blessure!
4. Lorsque l'appareil n'est pas utilisé, débranchez-le. N'exposez pas le cordon d'alimentation à la chaleur.
5. Débranchez l'appareil:

   en cas de défauts de fonctionnement
   avant chaque nettoyage

6. Ne retirez jamais la fiche en tirant sur le cordon d'alimentation ou avec des mains mouillées.
7. Ne déplacez jamais l'appareil en le tirant par le cordon.
8. Ne faites pas passer le câble d'alimentation sur des bords tranchants. Ne pincez pas le câble d'alimentation.
9. Ne mettez pas l'appareil en marche (débranchez immédiatement la fiche) si:

   l'appareil est défectueux.
   l'appareil est tombé ou son boîtier a été endommagé. Dans ce cas, l'appareil doit être contrôlé par une personne qualifiée (spécialiste du froid) et au besoin être réparé.
   le cordon d'alimentation est endommagé. Dans ce cas, le cordon d'alimentation doit être remplacé par le fabricant, son service après-vente ou une autre personne qualifiée.

10. Ne faites jamais fonctionner l'appareil dans de l'eau! Avant d'entrer en contact avec l'eau, retirez la fiche d'alimentation de la prise secteur ou dévissez le fusible.
11. Ne placez jamais d'objets lourds sur l'appareil et ne vous asseyez pas dessus.
12. Nous déclinons toute responsabilité en cas de dommage si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas utilisé correctement ou n'est pas réparé par un technicien autorisé. Dans ce cas, la garantie s'éteint.

Conseils d'utilisation

Domaine d'utilisation

Cet appareil a été conçu pour le séchage du linge. Grâce à sa fonction de maintien au sec du local, vous pouvez également l'utiliser pour maintenir au sec le local.

Description du système

Le SECOMAT souffle de l'air sec en direction du linge par un ventilateur. Le linge cède son humidité à l'air ambiant. L'appareil aspire l'air humide et l'achemine vers la batterie froide du groupe frigorifique où, au contact de la surface froide, la vapeur d'eau se condense. Recueillie dans une cuvette de rétention, l'eau extraite est acheminée vers un bac ou directement évacuée vers la canalisation. Dans la batterie chaude du groupe frigorifique, l'air sec est à nouveau réchauffé à sa température initiale et soufflé dans le local par le ventilateur.

Transport

Transportez toujours l'appareil en position debout. En procédant ainsi, vous préservez le compresseur et l'appareil des éventuels dommages dus au transport.

Entreposage

Si vous n'utilisez pas l'appareil durant une période prolongée, nettoyez le bac à eau et le caisson avant de le ranger. Pour l'entreposage, emballez-le de préférence dans son carton d'origine.

Installation

1. Fixez au mur le rail de montage fourni en le plaçant 55 cm en dessous des cordes à linge.
2. Crochez l'appareil sur ce rail et verrouillez-le contre un décrochage fortuit en serrant les vis disposées de chaque côté.
3. Assurez-vous d'un alignement horizontal et vertical correct de l'appareil. Contrôlez la position de montage à l'aide d'un niveau à bulle.
4. Respectez une distance de sécurité de 8 cm par rapport à des parties inflammables. Placez l'appareil de sorte que la fiche électrique reste librement accessible.

Température du local exécution standard: min. +10°C, max. +30°C Température du local exécution avec chauffage additionnel: min. +5°C, max. +30°C

Si l'eau est récupérée dans un bac, videz-le régulièrement. Suivant la température et l'humidité de l'air, le bac peut se remplir 1 à 2 fois par jour. Si le bac n'est pas vidé, il peut provoquer un dégât d'eau.

Fixation du tuyau d'évacuation

1. Placez un raccord 3/4" (droit ou coudé) sur l'égouttoir situé dans le panneau de fond de l'appareil.
2. Fixez le tuyau sur le raccord.
3. Placez l'extrémité du tuyau dans l'écoulement (de préférence avec siphon).

Dans la mesure du possible, optez pour un écoulement direct de l'eau.

Montage de l'étendage

Pour obtenir un résultat de séchage optimal, montez l'étendage comme suit:

Faux

Le linge suspendu perpendiculairement au sèche-linge entrave la circulation du flux d'air et prolonge le temps de séchage des pièces à l'arrière des cordes.

Correct

0,5 m

distance minimale jusqu'au linge 0,5 m

Cette disposition permet à l'air de circuler et d'atteindre les pièces les plus éloignées.

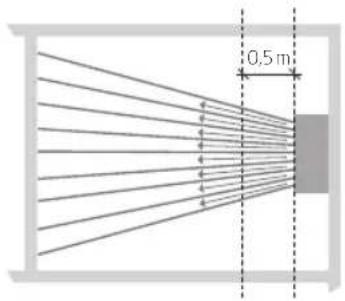

Optimal

0,5 m

distance minimale jusqu'au linge 0,5 m

Le système d'étendage avec disposition en forme de rayons développé par Krüger est parfaitement adapté à la méthode de séchage par condensation et raccourcit considérablement le temps de séchage.

Prière de respecter une distance minimale de 50 cm entre la grille de sortie d'air et les premières pièces à sécher.

Panneau de commande

Touches de fonction

1 Touche standby avec voyant de défaillance rouge
P1 Niveau de séchage du linge faible
P2 Niveau de séchage du linge moyen
P3 Niveau de séchage du linge élevé
P4 Maintien au sec du local (voyant LED bleu)

1 P1 P2 P3 P4

Mise en service

1. Fermer les portes et les fenêtres
2. Contrôler la mise en place correcte du filtre préalablement nettoyé
3. 1 Actionner la touche standby
4. P1 P2 P3 Régler le niveau de séchage par l'intermédiaire des touches de sélection

Sélection du programme de séchage approprié

Le programme peut être choisi en fonction des besoins.

P1 Niveau de séchage faible

Temps de séchage court, le linge conserve une certaine humidité résiduelle et se repasse plus facilement.

P2 Niveau de séchage moyen

Temps de séchage moyen, le linge est sec mais peut contenir une légère humidité résiduelle.

P3 Niveau de séchage élevé

Temps de séchage plus long, prêt à ranger, le linge peut être plié immédiatement.

L'humidité dans le local varie au fil des saisons. Si durant les mois d'hiver plus secs l'appareil s'arrête trop tôt, choisissez un niveau de séchage supérieur (P2 ou P3). Si durant les mois d'été plus humides l'appareil fonctionne plus longtemps que nécessaire, choisissez un niveau de séchage inférieur (P2 ou P1).

Le fonctionnement du sèche-linge est automatique, c'est-à-dire l'appareil déshumidifie aussi longtemps que l'humidité de l'air est supérieure au niveau de séchage sélectionné. Au moment où ce taux correspond à la valeur préréglée, la fonction de déshumidification s'arrête. Si l'humidité dans le local remonte, l'appareil se remet en marche. Ce processus se répète jusqu'à ce que le degré de séchage préréglé est atteint. L'appareil s'arrête alors définitivement. Pour le remettre en marche, vous devez enclencher l'appareil manuellement.

Maintien au sec du local

P4 La fonction du maintien au sec du local peut être enclenchée et déclenchée avec la touche de maintien au sec du local indépendamment du programme de séchage de linge sélectionné. Lorsqu'elle est activée, le voyant LED bleu clignote. Si la fonction de maintien au sec du local est activée et un programme de séchage sélectionné, ce dernier inhibe temporairement la fonction de maintien au sec du local. À la fin du programme de séchage du linge, la fonction de maintien au sec du local se remet automatiquement en marche. Cette fonction reste activée jusqu'à son arrêt manuel.

Mode manuel

Pour le séchage de pièces isolées ou d'une petite quantité de linge, sélectionnez le mode manuel. Si vous exercez une pression de plus de 5 secondes sur l'une des touches de fonction du niveau de séchage, vous désactivez le mode automatique pour une durée prédéfinie:

P1 Mode manuel durant 30 minutes
P2 Mode manuel durant 60 minutes
P3 Mode manuel durant 90 minutes

En cas d'activation du mode manuel, la diode lumineuse de la touche de fonction concernée clignote. Après écoulement de la durée préréglée, l'appareil s'arrête et le mode manuel est automatiquement désactivé.

Chauffage additionnel en option

Dans les locaux particulièrement froids, la fonction de séchage peut être optimisée par l'utilisation d'un chauffage additionnel (caractéristiques techniques en page 32). Le modèle H est équipé d'usine du chauffage additionnel. Pour l'exécution standard, un kit de post-équipement est disponible en option.

Si la température dans le local descend en dessous de 14°C, le chauffage additionnel se met automatiquement en marche et chauffe une partie de l'air déshumidifié. Au moment où la température dans le local atteint 16°C, le chauffage additionnel s'arrête automatiquement. La puissance de chauffage est réglée par le débit d'air.

Nettoyage

Pour nettoyer votre appareil:

1. Passer un chiffon humide sur le caisson.
2. Retirer le filtre contre en haut (retenir à gauche et à droite).

SECOMAT 75

1. Nettoyer le filtre à l'aide d'une brosse et le remettre en place.

En cas d'encrassement important, l'intérieur de l'appareil doit être nettoyé. Ce travail d'entretien doit être confié à un spécialiste du froid. Une non-exécution des travaux de maintenance prescrits peut entraîner une défectuosité de l'appareil. Les éventuels défauts résultant d'une non-exécution des travaux de maintenance ne sont pas couverts par la garantie, en particulier en cas de surchauffe de l'appareil à cause d'un filtre encrassé. Afin de garantir un fonctionnement fiable durant de nombreuses années, nous vous recommandons la conclusion d'un contrat de maintenance.

Elimination

Le sèche-linge est rempli avec un fluide réfrigérant. Une élimination spéciale est donc indispensable. Adressez-vous à votre revendeur ou au centre de ramassage et de recyclage proche de votre domicile.

Dysfonctionnements

Avant de contacter le service de dépannage, répondez, selon la nature du problème, aux questions suivantes:

Lorsque l'appareil ne fonctionne pas

La fiche d'alimentation est-elle correctement enfichée dans la prise?
Le fusible de votre armoire électrique est-il en ordre?
Le câble d'alimentation est-il en parfait état?

Lorsque l'appareil fonctionne sans interruption

Les portes et les fenêtres sont-elles fermées?
Existe-t-il d'autres sources d'humidité?
Le programme a-t-il été choisi correctement? (voir page 28: Sélection du programme de séchage approprié)

Lorsque l'appareil ne fonctionne pas à sa pleine puissance

La circulation d'air dans le local est-elle garantie?
Les ouvertures d'aspiration et de soufflage d'air sont-elles libres?
La température ambiante est-elle trop élevée ou trop basse (voir page 26)?
Le filtre est-il propre?
La distance minimale (0.5 m) entre la grille de sortie d'air et le linge est-elle respectée?
S'agit-il de pièces isolées ou d'une faible quantité de linge à sécher?

Clignotement du témoin lumineux rouge

Lorsque le témoin lumineux rouge clignote, l'appareil est verrouillé. L'appareil émet différents codes clignotants en fonction de la nature du défaut. Veuillez s'il vous plaît compter le nombre de clignotements avant d'actionner la touche Reset à l'arrière de l'appareil (voir page 23 chiffre 6). Si l'appareil ne peut plus être déverrouillé malgré plusieurs tentatives, contactez le service de dépannage. Communiquez le code de dysfonctionnement préalablement noté, ainsi que le numéro de référence et le numéro de série figurant sur la fiche signalétique apposée sur le côté avant de l'appareil. Vous aidez ainsi le service de dépannage à identifier rapidement le défaut.

Caractéristiques techniques

Caractéristiques techniques
SECOMAT 75 100 150 200
Modèles sans chauffage additionnel

Quantité de linge selon norme*	7.5kg	10.0kg	15.0kg	20.0kg
Classe d'efficacité énergétique	A A A A
Puissance de séchage selon norme*	1.36 kg/h 2.98 kg/h 3.17 kg/h 3.08 kg/h
Durée de séchage selon norme*	5 h 36 min 3 h 24 min 4 h 36 min 6 h 18 min
Niveau sonore selon norme*	64 dB(A)	71 dB(A)	69 dB(A)	65 dB(A)
Dimensions L × H × P (mm)	565 × 620 × 330	655 × 670 × 395	655 × 670 × 395	655 × 670 × 395
Poids	39 kg	47 kg	47 kg	47 kg
Alimentation électrique	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz
Puissance absorbée sans chauffage additionnel**	345 W 989 W 989 W		989 W
Courant nominal sans chauffage additionnel**	1.5 A	4.3 A	4.3 A	4.3 A
Fusibles (retardés)	6.0 A	10.0 A	10.0 A	10.0 A
Fluide réfrigérant / sans CFC	R134a	R407c	R407c	R407c

Modèles avec chauffage additionnel

Alimentation électrique	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz
Puissance calorifique max.	1350 W	1350 W 1350 W 1350 W
Puissance absorbée max. ***	1695 W	2340 W	2340 W	2340 W
Courant nominal max.	7.5 A	10.3 A	10.3 A	10.3 A
Fusibles (retardés)	10.0 A	13.0 A	13.0 A	13.0 A
Température d'enclenchement	+14°C	+14°C	+14°C	+14°C
Température d'arrêt	+16°C	+16°C	+16°C	+16°C

* Procédure d'expertise énergétique des sèche-linge à air pulsé (HSLU Haute école pour la technique et l'architec
ture, Horw/Lucerne)
** à +20°C/60% HR
*** varie en fonction du débit d'air

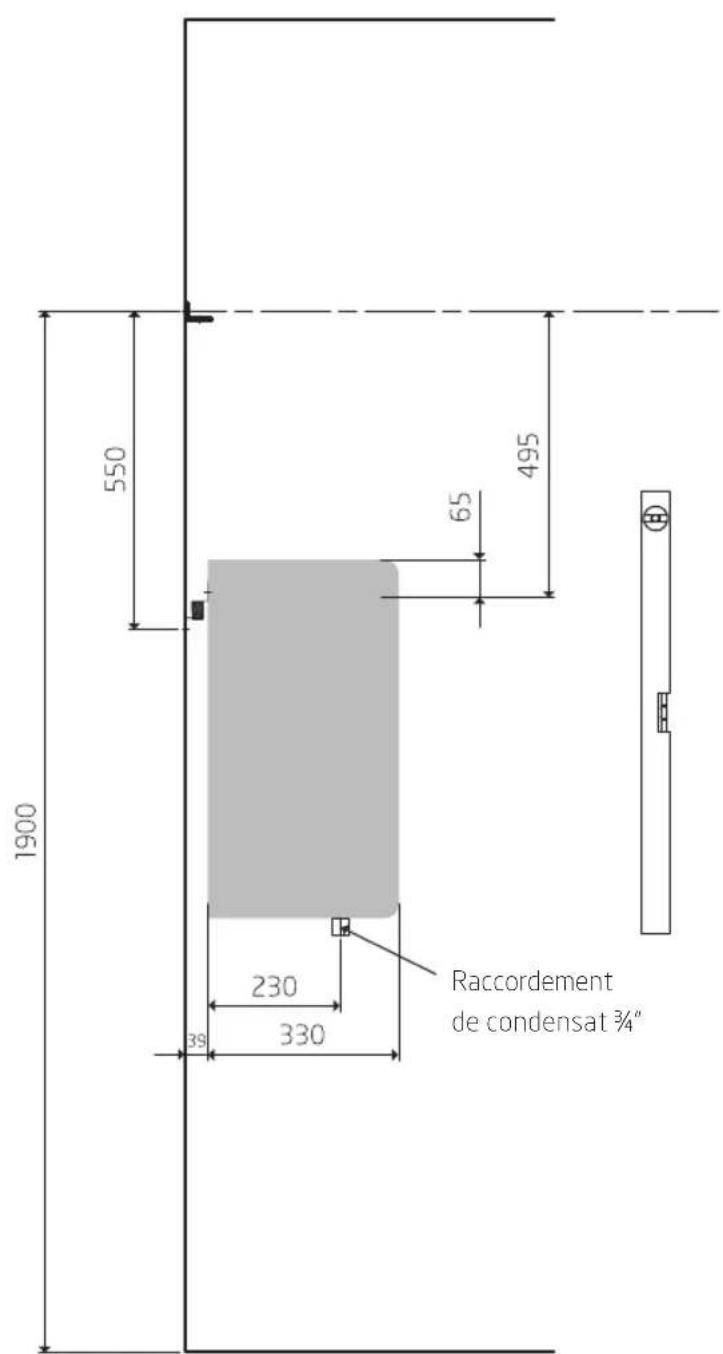

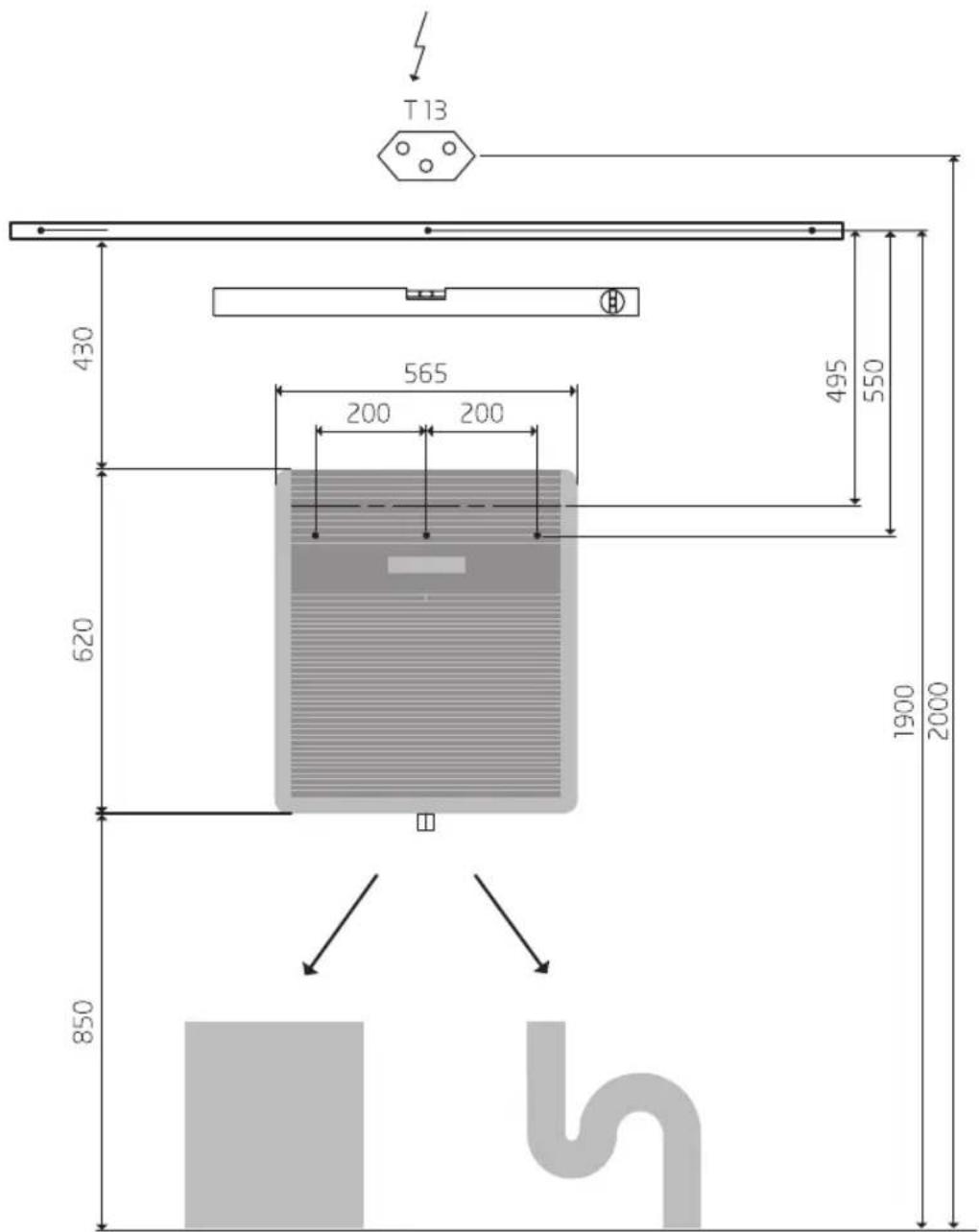

/ Montage SECOMAT 75

T13 430 565 200 200 620 850 1900 2000

1900 550 39 230 330 Raccordement de condensat ¾" 65 495

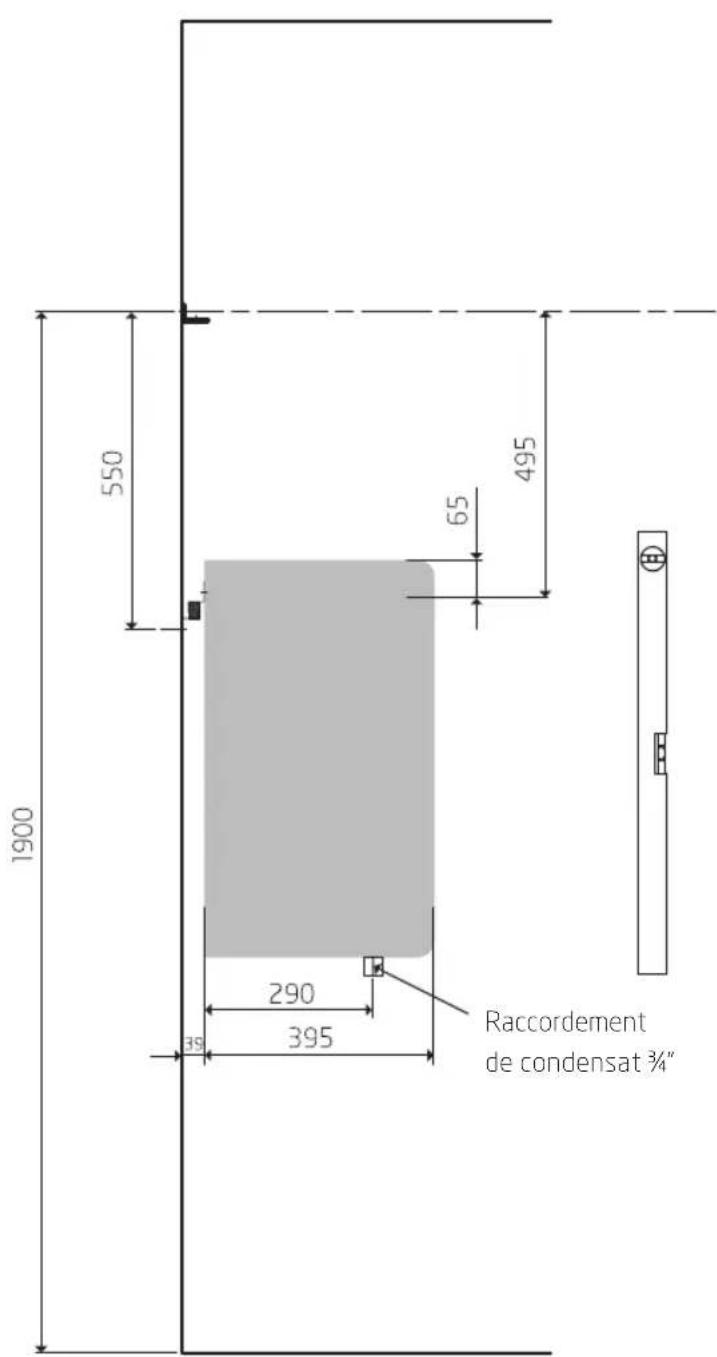

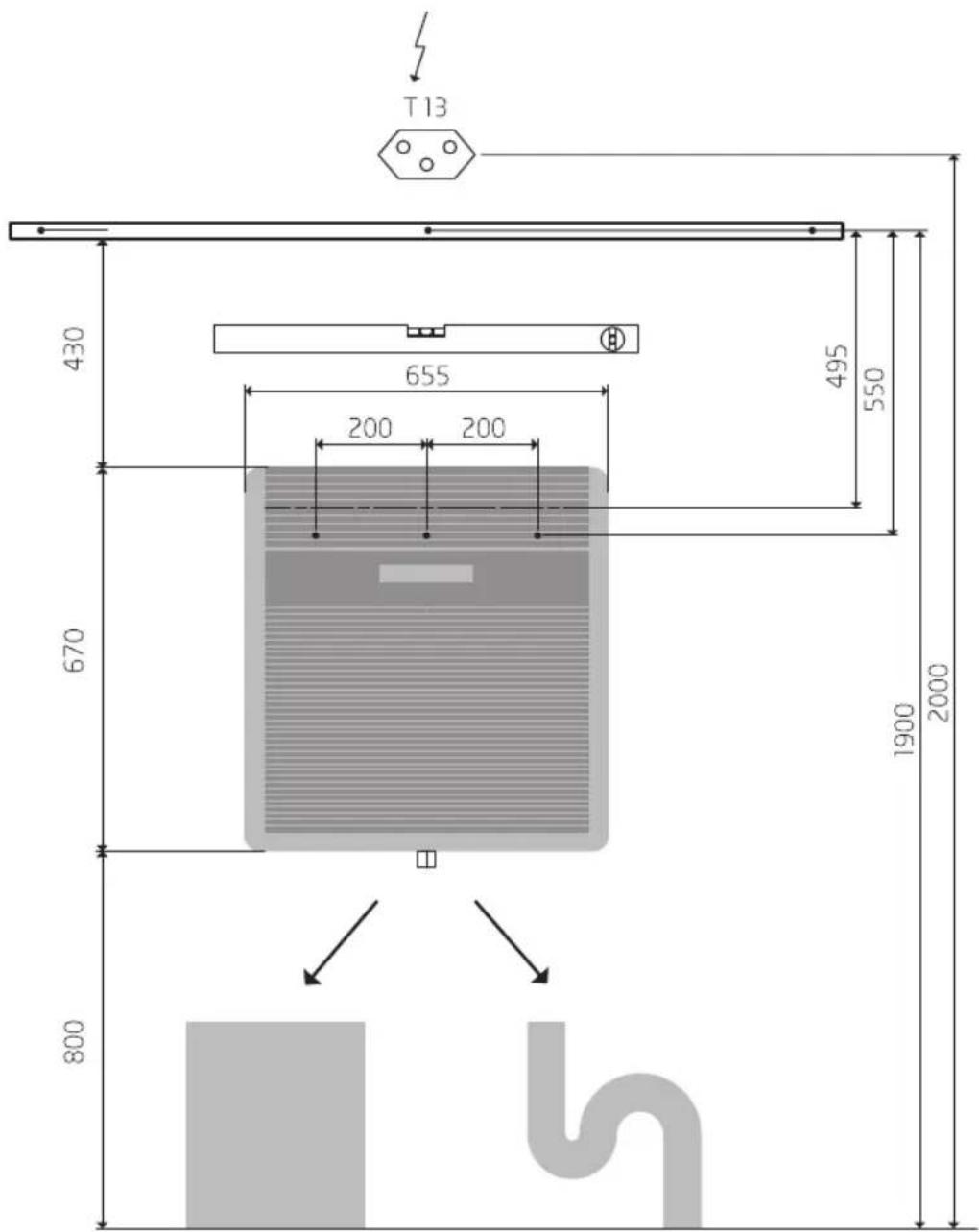

Montage

SECOMAT100/150/200

T13 430 655 200 200 670 495 550 1900 2000 800

Raccordement de condensat 3/4" 495 65 290 395 35 550 1900
