CE1DL204E - Réfrigérateur CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Réfrigérateur
Capacité totale brute	204 litres
Classe énergétique	A+
Dimensions (L x P x H)	55 x 58 x 145 cm
Poids	50 kg
Système de froid	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Conseils d'utilisation	Ne pas surcharger, maintenir une bonne circulation de l'air
Entretien	Dégivrage régulier, nettoyage des joints
Mesures de sécurité	Ne pas utiliser d'appareils électriques à l'intérieur
Garantie	2 ans

FOIRE AUX QUESTIONS - CE1DL204E CONTINENTAL EDISON

Pourquoi mon réfrigérateur CONTINENTAL EDISON CE1DL204E ne refroidit-il pas ?

Vérifiez que le réfrigérateur est bien branché et que la prise fonctionne. Assurez-vous également que la température est réglée correctement et qu'il n'y a pas d'obstruction dans les évents de circulation d'air.

Le réfrigérateur fait-il trop de bruit, que dois-je faire ?

Vérifiez que le réfrigérateur est bien de niveau et qu'il n'est pas en contact avec d'autres objets. Un bruit excessif peut également être causé par des vibrations ou des objets mal placés à l'intérieur.

Comment dégivrer mon réfrigérateur CONTINENTAL EDISON CE1DL204E ?

Pour dégivrer, débranchez le réfrigérateur et laissez la porte ouverte. Placez des serviettes à l'intérieur pour absorber l'eau qui s'écoule. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Mon réfrigérateur a une odeur désagréable, que faire ?

Vérifiez les aliments périmés et retirez-les. Nettoyez les étagères et l'intérieur du réfrigérateur avec un mélange de vinaigre et d'eau. Assurez-vous également que les aliments sont correctement emballés.

Comment régler la température de mon réfrigérateur ?

La température peut être réglée à l'aide du thermostat situé à l'intérieur du réfrigérateur. Réglez-le entre 3°C et 5°C pour un bon fonctionnement.

Le réfrigérateur CONTINENTAL EDISON CE1DL204E a une fuite d'eau, que faire ?

Vérifiez si le bac de récupération d'eau est plein ou si le tuyau de drainage est obstrué. Assurez-vous également que les joints de porte sont en bon état et bien fermés.

Comment nettoyer le réfrigérateur ?

Débranchez le réfrigérateur. Utilisez un mélange d'eau chaude et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez avec un chiffon propre et sec.

Que faire si l'éclairage du réfrigérateur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée, car l'éclairage s'éteint automatiquement lorsque la porte est fermée.

Le congélateur de mon réfrigérateur ne fonctionne pas, que faire ?

Vérifiez que le réglage de température est correct et qu'il n'y a pas d'obstruction dans les évents. Si le problème persiste, il peut être nécessaire de contacter un technicien.

MODE D'EMPLOI CE1DL204E CONTINENTAL EDISON

Instructions de sécurité .... 12

Recommendations 13

Mise en marche de l'appareil 14

COMMENT UTILISER L'APPAREIL....15

Réglage du Thermostat....15

Accessoires....16

GARDER LES ALIMENTS DANS L'APPAREIL....18

NETTOYAGE ET ENTRETIEN....18

Dégivrée du compartiment du réfrigérateur 19

Remplacer l'ampoule 19

Transport et déplacement 20

AVANT D'APPELER LE SERVICE APRÈS-VENTE...... 20

Quelques conseils pour économiser de l'énergie 21

LES PARTIES DE L'APPAREIL ET LES COMPARTIMENTS ..... 22

Les instructions d'utilisation s'appliquent à de nombreux modèles. Toutefois il peut y avoir des différences.

PARTIE 1. AVANT D'UTILISER L'APPAREIL

Instructions de sécurité

• Si le modèle contient le R600a, voir plaque signalétique qui se trouve sous le réfrigérant (l'isobutane du dispositif de refroidissement), un gaz naturel très écologique mais aussi combustible. Vous devez être prudent lors du transport et de l'installation du dispositif pour vous assurer qu'aucun des composants du circuit de refroidissement n'est endommagé. En cas de dommage, évitez les flammes nues ou les sources d'allumage, ventilez la chambre dans laquelle le dispositif se trouve pendant quelques minutes.
• Avertissement : Ne bloquez pas les ouvertures situées dans l'appareil ou dans la structure.
• N'utilisez pas des instruments mécaniques ou autres voies artificielles pour accélérer le processus de dégivrage.
• N'utilisez pas des appareils électriques dans le réfrigérateur ou dans le compartiment congélateur de l'appareil.
• Si cet appareil sert à remplacer un vieux réfrigérateur comportant un cadenas, cassez ou retirez le cadenas, mesure de sécurité, avant de le garder pour éviter que les enfants ne s'y enferment pendant leurs jeux.
• Les vieux réfrigérateurs et congélateurs contiennent des gaz isolants et réfrigérants qui doivent être éliminés convenablement. Assignez entièrement la mise au rebus des appareils au service d'élimination d'ordures de votre localité et contactez l'autorité locale ou votre fournisseur en cas de questions. Veuillez vous assurer que le tuyau d'alimentation de votre unité frigorifique n'est pas endommagé avant que d'élimination de déchet ne le récupère.

Remarque importante:

- Lisez attentivement ce livret avant d'installer et de mettre en marche l'appareil. Le fabricant n'assume aucune responsabilité quant à une mauvaise installation et utilisation tel que le livret le décrit.

Informations relatives à la conformité

• Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 43°C.
• L'appareil a été fabriqué en conformité avec les normes EN62552, IEC60335-1 / IEC60335-2-24, 2004/108/EC.

Recommendations

! Avertissement: N'utilisez pas d'appareils mécaniques ou d'autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des aliments de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigérateur.

- N'utilisez pas d'adaptateur ni de dérivation susceptible de provoquer une surchauffe ou un embrasement.

• N'utilisez pas un cordon d'alimentation trop ancien ou endommagé.

• Evitez de tordre ou de plier les câbles.

- Ne laissez pas les enfants jouer avec l'appareil. En particulier, les enfants ne doivent EN AUCUN CAS s'asseoir sur les bacs/étagères ou se suspendre à la poignée.

- N'utilisez pas d'objet métallique tranchant pour retirer le givre du compartiment congélateur : vous risqueriez de percer le circuit de gaz réfrigérant et d'endommager irrémédiablement votre appareil. Utilisez le grattoir en plastique fourni.

- Ne branchez pas l'appareil sur le secteur avec les mains humides.

- Ne placez pas de récipients (bouteilles en verre ou boîtes de conserve) dans le congélateur, en particulier s'ils contiennent des liquides gazeux susceptibles de faire éclater le récipient durant la congélation.

- Fermez hermétiquement les bouteilles contenant un pourcentage d'alcool élevé et disposez-les verticalement dans le réfrigérateur.

- Ne touchez pas les surfaces réfrigérantes, notamment si vous avez les mains mouillées, pour éviter tout risque de brûlure ou de blessure.

- Ne consommez pas la glace dès sa sortie du congélateur.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, un agent de service ou une personne qualifiée.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants inclus) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou bien manquant d'expérience et de connaissances à moins d'avoir été encadrées ou formées au niveau de l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.

Mise en marche de l'appareil

- Avant la mise en marche, placez l'appareil dans sa position correcte et attendez au moins trois heures sans bouger l'appareil. Ceci permet au circuit réfrigérant de se mettre bien en place et de fonctionner correctement.

- Nettoyez l'appareil à fond, en particulier l'intérieur, avant l'utilisation ( Voir Nettoyage et Entretien).

- L'installation de l'appareil et les branchements électriques doivent être effectués par un technicien, conformément au manuel d'installation et aux règlements locaux.

- La procédure d'installation dans une unité de cuisine est indiquée dans le manuel d'installation. Ce produit doit être utilisé dans des unités de cuisine adéquats.

- Cet appareil doit être branché avec une prise correctement installée contenant un fusible. L'alimentation électrique (CA) et le voltage lors du fonctionnement doivent correspondre aux détails de la plaquette du nom (la plaquette du nom est à l'intérieur gauche de l'appareil).

- Branchez à une prise reliée à la terre. Si la prise n'a aucun contact avec la terre ou si la prise ne correspond pas au nécessaire, nous vous conseillons de contacter un électricien autorizé pour prêter assistance.

- Le fabricant n'est pas responsable de la non réussite du branchement à la terre comme décrit dans ce livre.

- Il peut se produire une odeur quand vous mettez en marche l'appareil pour la première fois. Celle-ci disparaît quand l'appareil commence à refroidir.

PARTIE 2. COMMENT UTILISER L'APPAREIL

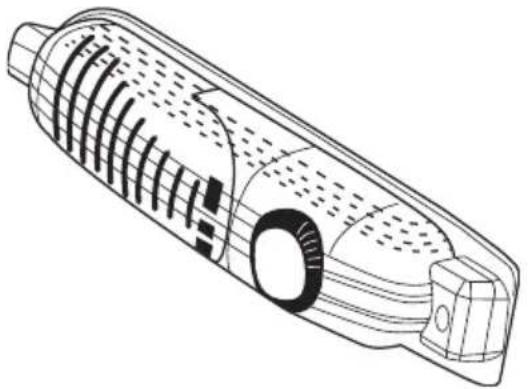

Réglage du Thermostat

- Le thermostat règle automatiquement la température intérieure du compartiment du réfrigérateur et du compartiment du congélateur. En tournant le bouton de la position 1 à 5, vous pouvez obtenir des températures plus froides.

- La position «» indique que le thermostat est fermé et que le refroidissement est impossible.

- Pour le stockage à court terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton entre la position minimum et moyenne (1-3).

- Pour le stockage à long terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton dans la position moyenne (3-4).

- Note: La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans les compartiments du réfrigérateur et du congélateur. Changez le réglage de la température si nécessaire.

- Quand vous mettez en marche l'appareil pour la première fois, vous devez le faire sans aucun aliment à l'intérieur pendant 24 heures et sans ouvrir la porte. l'utiliser rapidement, ne mettez pas trop d'aliments à l'intérieur.

- Si l'appareil est arrêté ou débranché, vous devez attendre au moins 5 minutes avant de le remettre en marche pour ne pas endommager le compresseur.

- GARDE-MANGER (sans étoile) : Le garde-manger (réfrigérateur) n'a pas de congélateur mais peut refroidir jusqu'à 4-6°C.

Accessoires

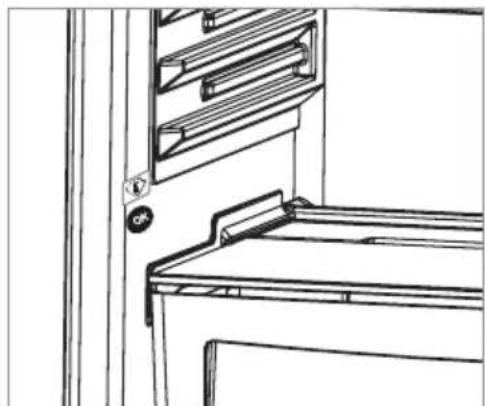

Indicateur de température « OK »

Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparaît pas, La température est mal réglée.

L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressive-ment et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTE: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température.

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

La zone la plus froide (0°C à 4°C) du compartiment réfrigérateur est délimitée par l'autocollant collé sur le côté gauche de la paroi.

La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de la flèche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la flèche. La zone la plus froide se situera donc en dessous de cette clayette. Les clayettes étant amovibles, veillez à ce que la clayette inférieure soit toujours au même niveau que la limite de zone décrite sur l'autocollant, afin de garantir la température dans cette zone (0° à 4°C).

Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.

Emplacements Produits
Clayettes s upérieures Alim ents	cuits , entrem ets et toutes denrées à cons om m er as s ez rapidement.
Zone la plus froide Viande, volai	le, gibier et pois s ons crus . Tem ps m axim um de cons ervation : 1 à 2 jours . Fruits frais , charcuterie.
Bac à légumes Légum es frais ,	fruits.
Contre-porte	Les balconnets recevront, en bas les bouteilles puis en rem ontant, les produits de faible volum e et d'em ploi courant (yaourts , crèm e fraîche,...).
	Le beurre, les from ages cuits et les œufs trouveront leur place dans les cas iers appropriés.

PARTIE 3. GARDER LES ALIMENTS DANS L'APPAREIL

Le compartiment du réfrigérateur est utilisé pour garder les aliments frais pendant quelques jours.

• Ne placez pas les aliments en contact direct avec la paroi arrière du compartiment du réfrigérateur. Laissez un peu d'espace entre les aliments afin de permettre la circulation de l'air.
• Ne placez pas des aliments chauds ou des liquides qui s'évaporent dans le réfrigérateur. Gardez toujours les aliments dans des récipients fermés ou emballés.
• Pour réduire l'humidité et éviter la formation de gel, ne placez jamais des liquides dans des récipients ouverts à l'intérieur du réfrigérateur.
• Nous vous conseillons de placer la viande, quelque soit le type, dans un emballage fermé sur l'étagère vitrée juste au-dessus du compartiment des légumes, là où l'air est plus froid.
• Vous pouvez mettre les fruits et les légumes dans le bac à légumes sans être emballés.
• Pour ne pas que l'air froid s'échappe, n'ouvrez pas la porte trop souvent, et ne laissez pas la porte ouverte trop longtemps.

PARTIE 4. NETTOYAGE ET ENTRETIEN

• Débranchez l'appareil de la prise de courant avant le nettoyage.

• Ne versez pas d'eau sur l'appareil.

- Le compartiment du réfrigérateur doit être nettoyé périodiquement avec une solution de bicarbonate de soude et de l'eau tiède.

- Nettoyez les accessoires séparément avec de l'eau et du savon. Ne les placez pas dans le lave-vaisselle.

- N'utilisez pas des produits abrasifs, détergents ou savons. Après le lavage, rincez avec de l'eau propre et séchez soigneusement. Quand vous avez terminé le nettoyage, rebranchez la prise avec les mains sèches.

Dégivrée du compartiment du réfrigérateur

- Le dégivrage se produit automatiquement dans le compariment du réfrigérateur pendant le fonctionnement, l'eau dégivrée est recueillie par le plateau d'évaporation et s'évapore automatiquement.

- Le plateau d'évaporation et le trou d'évacuation de l'eau dégivrée doivent être nettoyés périodiquement avec le bouchon d'évacuation du dégivrage pour éviter que l'eau soit recueillie en bas du réfrigérateur au lieu de s'écouler.

- Vous pouvez aussi verser V2 verre d'eau dans le trou d'évacuation pour nettoyer l'intérieur.

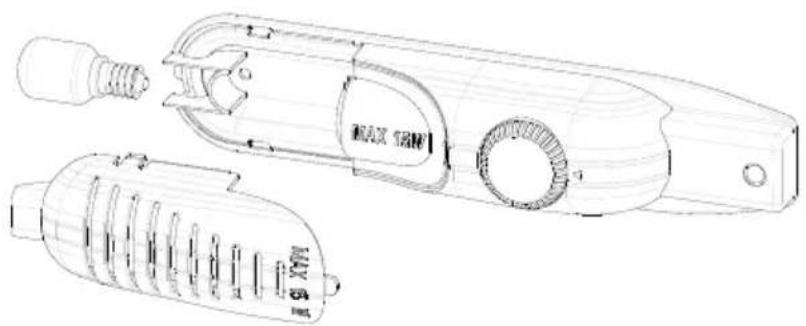

Remplacer l'ampoule

Quand vous remplacer l'ampoule du compartiment du réfrigérateur:

1. Débranchez l'appareil de la prise de courant,

2. Pressez les crochets sur les côtés du dessus du couvercle de la lampe et retirez le couvercle de la lampe.

3. Remplacez l'ampoule actuelle par une autre inférieure à 15 W.

4. Remettez le couvercle de la lampe et après 5 minutes, branchez l'unité.

Remplacement du voyant à LED

Si le voyant à LED de votre réfrigérateur s'allume, contactez le centre de dépannage car celui-ci doit être remplacé uniquement par le personnel agréé.

Transport et déplacement

- Si nécessaire, conservez les cartons et le polystyrène d'emballage d'origine.

- Au cours du transport, l'appareil doit être maintenu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règles de transport inscrites sur le carton d'emballage.

- Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésif pour éviter qu'ils ne s'entrechoquent.

Si votre réfrigérateur ne fonctionne pas correctement, il doit y avoir un petit problème c'est pourquoi vous devez faire les vérifications suivantes.

L'appareil ne fonctionne pas:

vérifiez si:

• Il y a une coupure de courant;
- La prise n'est pas correctement branchée, ou est détachée;
• Le thermostat est réglé sur la position";
- La prise est défectueuse. Pour faire cette vérification, branchez un autre appareil qui fonctionne dans cette prise.

L'appareil ne fonctionne pas correctement :

Vérifiez si:

• Si vous avez surchargé l'appareil,
- Les portes ne sont pas correctement fermées,
- Il n'y a pas assez de gaines de ventilation dans l'unité de la cuisine comme indiqué dans le manuel d'installation.

s'il y a du bruit:

Le gaz de refroidissement qui circule dans le circuit du réfrigérateur peut faire un peu de bruit (son bouillonnant) même quand le compresseur n'est pas en marche. Ne vous inquiétez pas, c'est presque normal. Si ces sons sont différents, vérifiez si:

• L'appareil est installé correctement selon la description dans le manuel d'installation.
  • Les objets sur l'appareils vibrent.

S'il y a de l'eau dans la partie inférieure du réfrigérateur:

Vérifiez si;

Le trou d'évacuation pour l'eau dégivrée n'est pas bouché (utilisez le bouchon d'évacuation du dégivrage pour nettoyer le trou d'évacuation).

Si votre réfrigérateur ne refroidit pas suffisamment:

Votre réfrigérateur a été conçu de manière à fonctionner dans la plage de température ambiante dans les normes conformément à la classe du climat mentionnée dans l'étiquette de l'information. Le fonctionnement de l'appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n'est pas recommandé pour une réfrigération efficace.

Classe climatique	Témpérature ambiante (°C)
T Entre 16	et 43
ST Entre 16	et 38
N Entre 16	et 32
SN Entre 10	et 32

Recommendations

• Pour augmenter l'espace et améliorer les apparences, La «section de refroidissement» des réfrigérateurs est placée à l'intérieur de la paroi arrière du compartiment du réfrigérateur. Quand le compresseur est en fonctionnement, cette paroi est couverte de gel ou de gouttes d'eau. Ne vous inquiétez pas. C'est presque normal. Vous devez dégivrer l'appareil s'il y a une couche excessive de gel sur la paroi arrière.
• Si vous n'utilisez pas l'appareil pendant un long moment (par exemple les vacances d'été), réglez le bouton du thermostat sur la position «.». Dégivrez et nettoyez le réfrigérateur et laissez la porte ouverte pour empêcher la formation de rouille et d'odeur.

Quelques conseils pour économiser de l'énergie

1. Installez l'appareil dans une pièce humide, bien aérée, loin de la lumière directe du soleil et des sources de chaleur comme (le radiateur, la cuisinière, etc.). Dans le cas contraire, utilisez une plaque d'isolation.
2. Laissez les aliments et les boissons chauds refroidir hors de l'appareil.
3. Pour geler les denrées congelées, introduisez-les dans le compartiment réfrigérateur. La faible température des aliments congelés aidera à la réfrigération du compartiment réfrigérateur pendant la décongélation. Ce qui vous aide à économiser de l'énergie. Vous gaspillez de l'énergie lorsque vous mettez les denrées congelées hors du compartiment réfrigérateur.
4. Veillez à couvrir les boissons et les aliments avant de les introduire dans l'appareil. Si vous ne le faites pas, l'humidité de l'appareil augmente d'intensité. Par conséquent, le processus de réfrigération prend plus de temps. Bien plus, le fait de couvrir vos produits avant de les ranger dans l'appareil les met à l'abri des mauvaises odeurs.
5. Pendant l'introduction des aliments et des boissons dans l'appareil, laissez la porte ouverte la moins longtemps possible.
6. Veillez à ce que les couvercles de tous les compartiments de l'appareil restent fermés. (bac à légumes, compartiment réfrigérateur, etc.).
7. Le joint de porte doit être propre et flexible. Remplacez les joints en cas d'usure.

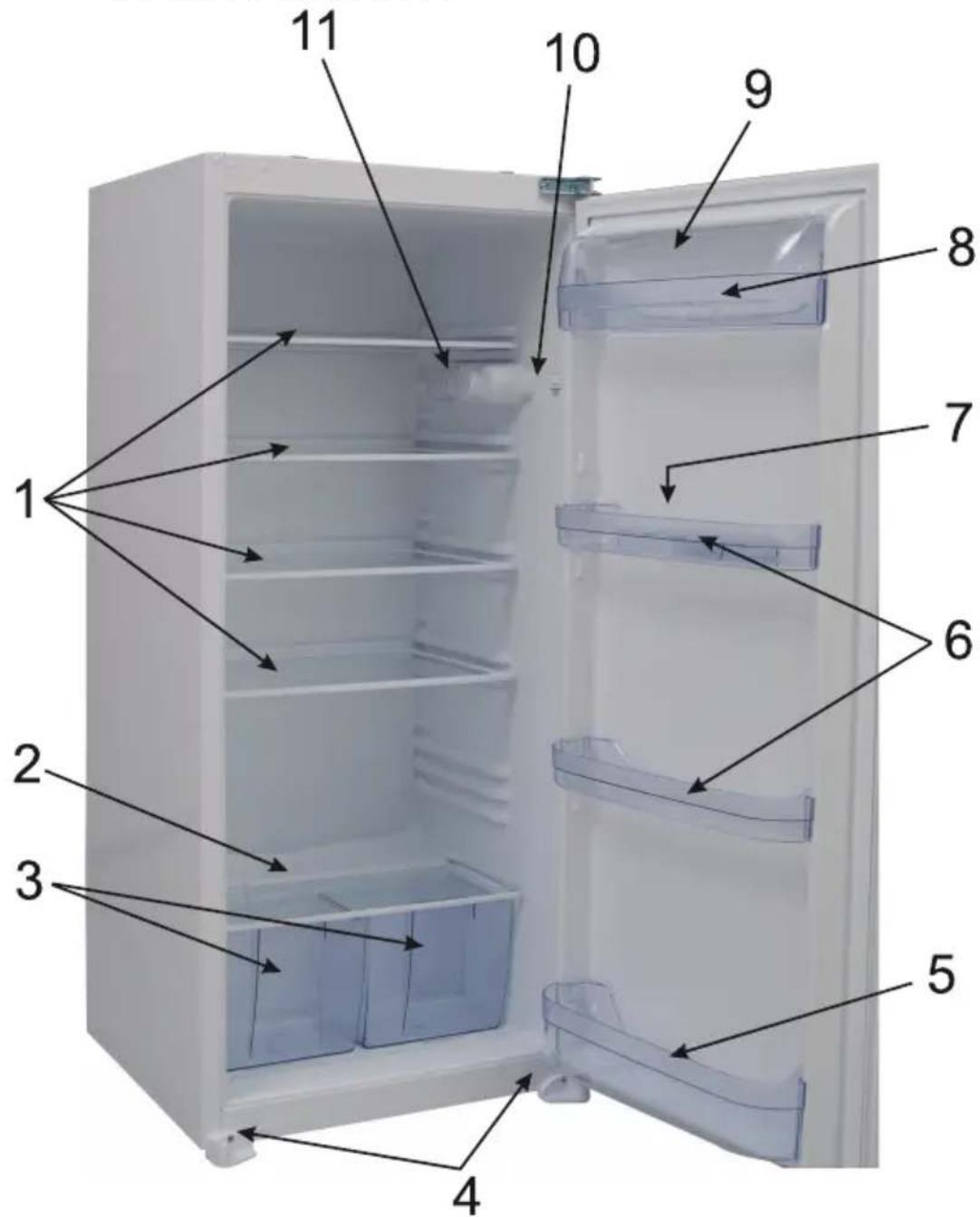

PARTIE 7. LES PARTIES DE L'APPAREIL ET LES COMPARTIMENTS

1 2 3 4 5 6 7 8 9 10 11

Cette présentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modèle de l'appareil.

1) ÉTAGÈRE DU RÉFRIGÉRATEUR
2) COUVERCLE DU BAC À LÉGUMES (VERRE DE SÉCURITÉ)
3) BAC À LÉGUMES
4) PIEDS GAUCHE&DROIT
5) ÉTAGÈRE POUR LES BOUTEILLES
6) ÉTAGÈRE DU MILIEU
7) CASIER OEUFS
8) ÉTAGÈRE POUR LE BEURRE
9) COUVERCLE DE L'ÉTAGÈRE POUR LE BEURRE
10) INTERRUPTEUR(LUMIÉRE)
11) BOÎTE DU THERMOSTAT

Inhoudsopgave

VOORDAT U HET APPARAAT GAAT GEBRUIKEN ......24

FR Instructions de montage

!Avant l'installation veuillez lire attentivement ces instructions.

! N'installez le réfrigérateur/congélateur que dans un meuble de cuisine stable.
! Si nécessaire inversez le sens d'ouverture de la porte en suivant les instructions.

1. Référez-vous à la figure A pour la liste des pièces nécessaires à l'installation.
2. Insérer la barre de fer ^1 dans les encoches sur le dessus du produit et vissez là en vous référant à la figure D.
3. Passez le cordon d'alimentation par le conduit d'aération situé à l'arrière du produit afin qu'une fois le produit poussé dans la niche il soit facile de le branché. Se référer à la figure C.
4. Couper le joint suivant la hauteur nécessaire et coller le sur le côté du produit. Se référer à la figure E et à son agrandissement en vue par le dessus.
5. Relever l'appareil et glissez-le dans le meuble de cuisine.
6. Pousser l'appareil vers le fond du meuble jusqu'à ce que le joint ^2 vienne combler l'espace entre le produit le meuble sur les côtés.
7. Aligner les pieds du produit avec le meuble de cuisine.

8. Vissez ^5 ces derniers. Se référer à la figure F.

9. Vissela barre de fer² en haut du produit au meuble de cuisine. Se référer à la figure G.

10. Visses guides ^3 des glissières sur la porte du produit. Se référer à la figure H.

Coller la porte du produit à la porte du meuble de cuisine en les maintenant dans une 11. position à 90°.

Insérer 12. la glissier dans le guide ^3 et aligner la fente comme sur l'agrandissement en haut à droite de la figure H.

1. Vistaazglissière ^4 sur la porte du meuble de cuisine.

Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine. Se référer 14. à la figure H.

1. Ouvrez la porte du réfrigérateur ^14 et du congélateur ^11 .
2. Démontez la charnière de la porte congélateur ^12 et remontez-la de l'autre côté. (fig.J)
3. Démonter la partie métallique servant de fermeture à la porte congélateur ^15 et remontez-la de l'autre côté. (fig.J)

4. Insérez l'axe supérieur de la porte du congélateur ^11 dans le trou qui se trouve dans la partie supérieure du produit puis insérez l'axe du bas dans la charnière ^13 . Vissez cette dernière sur le produit. (fig.J)

5. Démonter la charnière de la porte ^15 du réfrigérateur. (fig.K)

6. Dévisser l'axe du haut de la porte ^16 du réfrigérateur et montez-le de l'autre côté de la charnière (retourner cette dernière). (fig.K.a)

7. Dévisser l'axe du bas de la porte ^17 et repositionez-le de l'autre côté. (fig.K.b)

8. Retirez les caches en plastique et repositionez-les de l'autre côté. (fig.K.c)

9. Positionnez puis insérez la porte du réfrigérateur ^14 dans l'axe en bas ^18 et revissez la charnière ^15 en position haute.

Importé par Vestel France

17 rue de la Couture Parc

Icade BP10190 94563

Rungis Cedex
