MANUALE UTENTE CE1DL204E CONTINENTAL EDISON

Manuale di Istruzioni

FRIGORÍFICO BUILD IN

Istruzioni per la sicurezza....34

Avvertenze 35

Accensione dell'elettrodomestico....36

FUNZIONI E POSSIBILITA'......37

Impostazione termostato....37

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO ....38

Scomparto Frigo....38

PULIZIA E MANUTENZIONE ....38

Sbrinamento....39

Scomparto frigo: 39

Sostituzione della lampadina ....39

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO......39

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA....40

Suggerimenti per risparmiare energia....41

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI42

Le istruzioni operative si possono applicare a modelli differenti. Possono però esservi delle differenze.

PRIMA DI USARE L'APPARECCHIO

Istruzioni per la sicurezza

• Questo modello può contenere R600a, vedere la piastra sotto il refrigerante, (isobutano refrigerante), gas naturale che non è inquinante per l'ambiente, ma potrebbe essere infiammabile. Durante il trasporto e l'installazione dell'apparecchio è necessario porre particolare attenzione affinché non venga danneggiato alcun componente del circuito di refrigerazione. In caso di danneggiamento tenere lontana qualsiasi fonte di possibile incendio e ventilare per alcuni minuti la stanza nella quale è posizionato l'apparecchio.
• Non utilizzare dispositivi meccanici o qualsiasi mezzo non naturale per accellerare il processo di sbrinamento
  • Non utilizzare apparecchi elettrici all'interno del frigorifero.
• Se questo apparecchio sostituisce un vecchio frigorifero munito di chiusura, rompere o rimuovere questa chiusura come misura di sicurezza prima di immagazzinare il vecchio apparecchio, per proteggere i bambini che potrebbero rimanervi rinchiusi durante i loro giochi
• I vecchi frigoriferi ed i freezer contengono gas isolanti e refrigeranti che devono essere smaltiti adeguatamente. Affidare lo smaltimento dell'apparecchio vecchio solamente alla locale discarica e contattare l'autorità locale o il rivenditore in caso di dubbio. Assicurarsi che la serpentina del vostro frigorifero non venga danneggiata prima di essere affidata alla discarica locale di competenza.

IMPORTANTE:

- Vi preghiamo di leggere questo manuale prima di installare ed accendere l'apparecchio. Il produttore non si assume alcuna responsabilità se l'installazione e l'utilizzo dell'apparecchio non sono conformi a quanto descritto in questo manuale.

Informazioni di conformità

• Questo elettrodomestico è progettato per l'uso ad una temperatura ambiente compresa tra 16°C e 43°C.
• L'apparecchio è progettato in conformità con le norme EN62552, IEC60335-1 / IEC60335-2-24, 2004/108/CE.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il ricic apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avvertenze

! Attenzione: non usare dispositivi meccanici o altri strumenti artificiali per accellerare il processo di sbrinamento. Non usare dispositivi elettrici nello scomparto di conservazione cibi del dispositivo. Tenere libere le aperture di ventilazione del dispositivo. Non danneggiare il circuito refrigerante del frigo.

- Non utilizzare adattatori o derivazioni che potrebbero causare surriscaldamento o incendio.

• Non inserire cavi di alimentazione vecchi o attorcigliati.

• Non torcere o piegare i cavi.

- Non permettere ai bambini di giocare con l'apparecchio. I bambini non devono MAI sedersi sui ripiani o sui cassetti o appendersi alla porta.

- Non utilizzare oggetti metallici appuntiti per togliere il ghiaccio dallo scomparto freezer; potrebbero forare il circuito di refrigerazione e causare un irreparabile danno all'apparecchio. Utilizzare il raschietto in plastica in dotazione con l'apparecchio. Non collegare l'apparecchio all'alimentazione con le mani bagnate;

- Non mettere nel freezer contenitori di liquidi (bottiglie di vetro o lattine), specialmente se contengono liquidi gassati che potrebbero provocare lo scoppio del contenitore durante il congelamento.

- Le bottiglie contenenti liquidi ad alta percentuale alcolica devono essere chiuse ermeticamente e inserite nel frigorifero in posizione verticale.

• Non toccare le superfici refrigeranti, specialmente con le mari bagnate perché vi potreste provocare ustioni o ferite.

• Non mangiare il ghiaccio appena tolto dal freezer.

- Questo apparecchio non deve essere usato da persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o che mancano di esperienza e co meno che non abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono ricevere supervisione per assicurarsi che non giochi con l'apparecchio.

- Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore o da un tecnico per l'assistenza o una persona addetta.

Accensione dell'elettrodomestico

- Prima di accendere l'elettrodomestico, metterlo in posizione eretta ed attendere almeno tre ore senza spostarlo. Ciò consentirà al circuito refrigerante di sistemarsi e funzionare in modo efficace.

- Pulire l'elettrodomestico, soprattutto all'interno, prima dell'uso (vedere Pulizia e manutenzione).

- L'installazione dell'elettrodomestico e dei collegamenti elettrici deve essere effettuata da un tecnico qualificato, secondo il Manuale per l'installazione e le norme locali.

- La procedura di installazione nella cucina componibile è descritta nel Manuale per l'installazione. Questo prodotto è progettato per essere usato esclusivamente in cucine componibili adatte.

- L'elettrodomestico deve essere collegato con una presa munita di valvole correttamente installata. L'alimentazione (AC) e il voltaggio al sito di funzionamento devono essere conformi ai dettagli presenti sulla targhetta con il nome dell'elettrodomestico (la targhetta si trova all'interno dell'apparecchio sulla sinistra).

- Inserire la spina in una presa dotata di un collegamento a terra efficace. Se la presa non ha contatto a terra o la spina non è adatta, consigliamo di chiamare un elettricista autorizzato per assistenza.

- Il produttore non è responsabile per la mancata riuscita del collegamento a terra come descritto in questo manuale.

- Ci potrebbe essere dell'odore quando accendete l'elettrodomestico per la prima volta. Scompare dopo che l'elettrodomestico inizia a raffreddare.

FUNZIONI E POSSIBILITA'

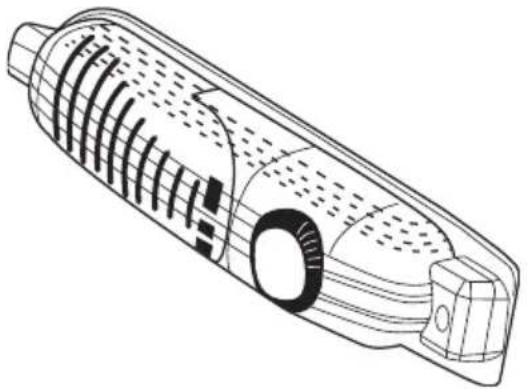

Impostazione termostato

• Il termostato regola automaticamente la temperatura interna degli scomparti frigo e congelatore. Ruotando la manopola dalla posizione 1 alla 5, la temperatura può essere progressivamente raffreddata.
• La posizione" indica la chiusura del termostato e la mancata refrigerazione.
• Per la conservazione a breve termine del cibo nello scomparto congelatore, posizionare la manopola tra le posizioni minima e media (1-3).
• Per la conservazione a lungo termine del cibo nello scomparto congelatore, posizionare la manopola sulla posizione media (3-4).
• Notare che: la temperatura dello scomparto frigo e del congelatore può essere alterata dalla temperatura ambiente, dalla temperatura del cibo appena inserito e dal numero di volte in cui lo sportello viene aperto. Se necessario, modificare l'impostazione della temperatura.
• Quando l'elettrodomestico viene acceso per la prima volta, sarebbe opportuno lasciarlo in funzione per 24 ore senza cibo al suo interno, senza aprire lo sportello. Se è necessario usarlo subito, è opportuno non mettere troppo cibo al suo interno.
• Se l'elettrodomestico viene spento o la spina staccata, attendere almeno 5 minuti prima di riavviarlo o di reinserire la spina in modo da non danneggiare il compressore.
• DISPENSE (senza valutazione in stelle): le dispense (refrigeratori) non hanno un comparto congelatore ma possono raffreddare fino a 4-6°C.

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO

Scomparto Frigo

Lo scomparto frigo è usato per la conservazione di cibo fresco per alcuni giorni.

• Non mettere il cibo a contatto diretto con la parete posteriore dello scomparto frigo. Lasciare un po' di spazio intorno al cibo per consentire la circolazione dell'aria.
• Non mettere nel frigo cibo caldo o liquidi che evaporano.
- Conservare il cibo in contenitori chiusi o bene incartati.
- Per ridurre l'umidità ed evitare il formarsi di brina, non riporre mai nel frigo liquidi in contenitori aperti.
- Si consiglia di riporre ogni tipo di carne, in confezioni ben chiuse, sul ripiano di vetro sopra il contenitore delle verdure, dove l'aria è più fredda.
- La frutta e la verdura possono essere riposte nel loro scomparto senza essere impacchettate. Per evitare la fuoriuscita di aria fredda, non aprire con frequenza eccessiva lo sportello e non lasciare lo sportello aperto a lungo.

PULIZIA E MANUTENZIONE

- Scollegare l'apparecchio dall'alimentazione prima di effettuare la pulizia.

- Non pulire l'apparecchio versandovi sopra dell'acqua, ma pulirlo con un apposito prodotto liquido ed un panno bagnato.

- Lo scomparto frigo deve essere pulito periodicamente utilizzando una soluzione di bicarbonato di sodio disciolto in acqua tiepida.

- Pulire gli accessori separatamente con sapone ed acqua. Non lavarli in lavastoviglie.

- Non usare prodotti abrasivi o detergenti. Dopo il risciacquare con acqua pulita ed asciugare accuratamente. Una volta terminate le operazioni di pulizia, reinserire la spina con le mani asciutte. Il condensatore dovrebbe essere pulito con una scopa almeno una volta all'anno per risparmiare energia ed aumentare la resa dell'apparecchio.

• Lo sbrinamento avviene automaticamente nello scomparto frigo durante il funzionamento; l'acqua di sbrinamento viene raccolta nel vassoio di evaporazione ed evapora automaticamente.
• Il vassoio di evaporazione ed il foro di scarico devono essere puliti periodicamente per evitare che l'acqua si raccolga sul fondo del frigorifero per poi fuoriuscire.
• E' anche possibile versare mezzo bicchiere d'acqua attraverso il foro di scarico per pulirlo all'interno.

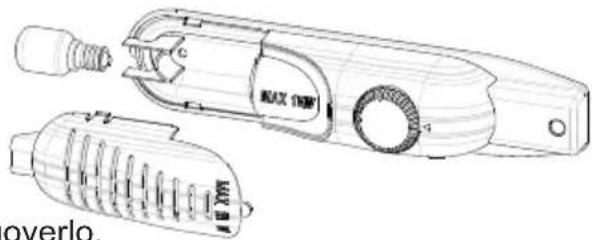

Sostituzione della lampadina

Quando si vuole sostituire la luce del frigorifero:

MAX 100% overlo.

1. Staccare la spina di alimentazione,
2. Premere i ganci sui lati del coprilampada e rimuoverlo.
3. Cambiare la lampadina con quella nuova non superiore ai 15 W.
4. Riposizionare il coprilampada ed attendere 5 minuti prima di inserire nuovamente la spina dell'apparecchio nella presa di alimentazione.

Sostituzione delle luci LED

Se il frigorifero è dotato di luci LED, contattare l'help desk poiché devono essere sostituite solo da personale autorizzato.

PARTE 5.

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO

Trasporto e spostamento dell'apparecchio

• L'imballo originale ed il polistirolo espanso (PS) possono essere conservati, se necessario.
• Durante il trasporto l'apparecchio deve essere legato con un largo nastro o una fune resistente. Durante il trasporto devono essere applicate le norme indicate sulla scatola di cartone.
• Prima del trasporto o dello spostamento dell'apparecchio dalla sua vecchia sistemazione, tutti gli oggetti mobili (ad es. ripiani, contenitore frutta-verdura,...) devono essere tolti o fissati accuratamente con strisce adesive per prevenire eventuali urti.

Se il frigorifero non funziona correttamente, potrebbe trattarsi di un problema minore, effettuare quindi un controllo del frigorifero come segue, prima di chiamare un elettricista, risparmiando così tempo e denaro.

Che cosa fare se il frigorifero non funziona:

Controllare che:

• Vi sia corrente;
• L'interruttore generale dell'abitazione non sia scollegato;
• L'impostazione del termostato non sia sullo",
- Controllare che la presa sia adeguata. Per effettuare questo controllo collegare alla presa un altro apparecchio e verificarne il funzionamento.

Il frigorifero non funziona in modo adeguato :

• L'apparecchio non sia sovraccarico,
• Le porte siano perfettamente chiuse,
• Non ci sia polvere sul condensatore,
- Ci sia sufficiente spazio intorno al frigorifero per una corretta ventilazione.

Se si avverte rumore:

Il gas refrigerante in circolo nel frigorifero può produrre un leggero rumore (gorgoglii) anche se il compressore non è in funzione. Non è il caso di preoccuparsi poiché questo è normale. Se i suoni prodotti sono differenti controllare che:

• L'apparecchio sia ben livellato
- La parte posteriore non sia in contatto con alcunché.
• Non ci sia una vibrazione degli oggetti all'interno del frigorifero.

In presenza di acqua nella parte inferiore del frigo controllare che:

Il foro di scarico dell'acqua di sbrinamento non sia occluso (Utilizzare lo scovolo per pulire il foro di scarico)

Se il frigo non si raffredda abbastanza

Il frigo è progettato per funzionare a intervalli di temperatura ambiente stabiliti negli standard, in base alla classe di clima indicata sull'etichetta delle informazioni. Non si consiglia di utilizzare il frigo in condizioni di temperatura fuori dai limiti indicati in termini di efficacia di refrigerazione.

Classe climatica	Temperatura ambiente
T Tra 16 e	43 ( °C)
ST Tra 16 e	38 ( °C)
N Tra 16 e	32 ( °C)
SN Tra 10 e	32 ( °C)

Avvertenze

Per aumentare lo spazio e migliorare l'estetica, la “sezione refrigerante” di questo apparecchio è posizionata all'interno della parete posteriore dello scomparto frigo. Quando l'apparecchio è in funzione, questa parete è ricoperta di brina o di gocce d'acqua a seconda che il compressore sia o meno in funzione. Non è il caso di preoccuparsi. Si tratta di un fatto normale. L'apparecchio deve essere sbrinato solo se lo strato di brina che si forma sulla parete risulti eccessivamente spesso.

Se l'apparecchio rimane inattivo per un lungo periodo (ad esempio durante le vacanze estive), sbrinare e pulire il frigorifero lasciando la porta aperta per prevenire la formazione di muffa e cattivo odore.

Disattivare completamente l'apparecchio, staccando la spina dalla presa principa operazione deve essere svolta quando si desidera pulire l'apparecchio o quando il prodotto rimane disattivato per un lungo periodo di tempo).

Suggerimenti per risparmiare energia

1. Installare il dispositivo in una stanza fresca, ben ventilata, ma non direttamente esposto alla luce solare e non vicino a fonti di calore (radiatori, fornelli, ecc.). In caso contrario, servirsi di una piastra isolante.
2. Consentire ai cibi e alle bevande calde di raffreddarsi fuori dal frigorifero.
3. In fase di scongelamento di alimenti congelati, posizionarli nel comparto frigorifero. La bassa temperatura degli alimenti surgelati aiuterà a rinfrescare il comparto frigo. In questo modo sarà possibile risparmiare energia. Nel caso in cui il cibo surgelato venga posizionato al di fuori del frigorifero si potrebbe verificare uno spreco di energia.
4. In fase di posizionamento di bevande e liquidi, è sempre opportuno coprirli. In caso contrario si assisterà a un aumento dell'umidità all'interno dell'elettrodomestico. Il tempo necessario per raffreddarli, quindi, aumenta. Coprendo i liquidi si contribuisce inoltre a conservarne il gusto e il sapore.
5. In fase di posizionamento di alimenti e bevande, tenere aperta la porta del frigo il meno possibile.
6. Tenere chiusi i coperchi dei comparti con temperature diverse (ad esempio comparto per frutta e verdura, comparto refrigerante, ecc.).
7. La guarnizione della porta deve essere pulita e flessibile. Se usurata, provvedere alla sostituzione della stessa.

PARTE 7.

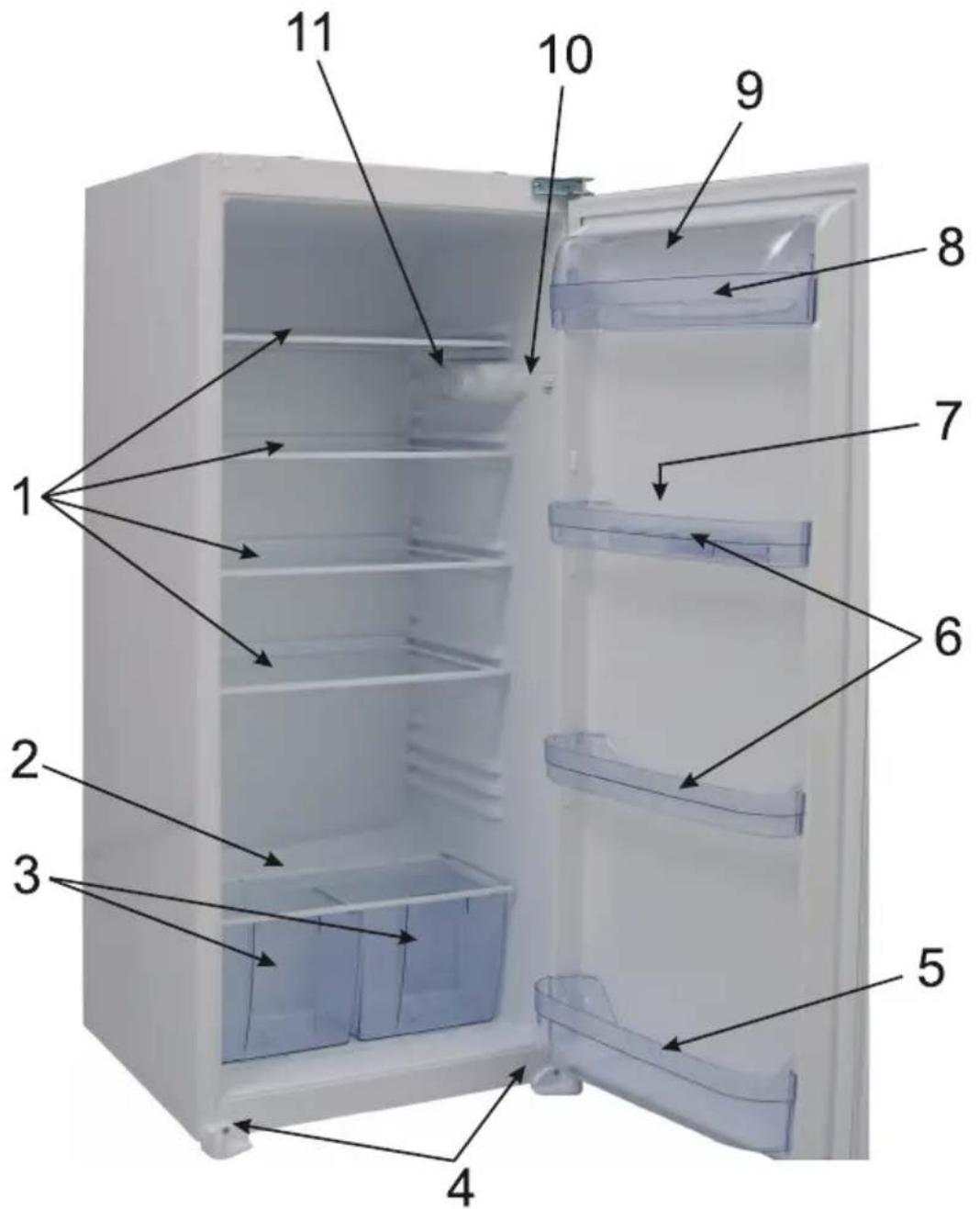

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI

Questa presentazione è puramente informativa sui componenti dell'apparecchio. I componenti potrebbero variare secondo il modello dell'apparecchio.

1) RIPIANO DEL FRIGO
2) COPERCHIO DELLO SCOMPARTO FRUTTA E VERDURA (VETRO DI SICUREZZA)
3) SCOMPARTO FRUTTA E VERDURA
4) PIEDINI REGOLABILI DESTRO E SINISTRO
5) RIPIANO PER LE BOTTIGLIE
6) RIPIANO CENTRALE

7) RIPIANO PER LE UOVA
8) SCOMPARTO PER IL BURRO
9) COPERTURA SCOMPARTO PER IL BURRO
10) INTERRUTTORE LUCE
11) TERMOSTATO

Indice

ANTES DE USAR EL APARATO....44

Ajuste del Termostato 47

Ajuste del Termostato

IT Istruzioni per l'installazione

Prima dell'installazione, leggere attentamente le istruzioni. !

! Fissare il frigorifero/freezer solamente in mobili da cucina già installati.
! Se necessario, invertire l'apertura porta secondo le istruzioni.

1. Vedere la fig. A per i componenti necessari all'inserimento.

Inserire 2. il piano di finitura fissarlo utilizzando le viti ^6 . (fig. D)

1. Far passare il cavo di alimentazione attraverso l'apertura di ventilazione e posizionarlo in modo che l'apparecchio possa essere facilmente collegato alla presa una volta installato. (fig. C)
2. Estrarre la guarnizione di regolazione sul pannello laterale dell'apparecchio e farla aderire al lato opposto della cerniere dello sportello. (fig.D - fig.E)
3. Sollevare l'apparecchio e infilarlo nel mobile cucina.
4. Spingere l'apparecchio dal lato opposto delle cerniere della porta facendo in modo che la guarnizione di finitura ^2 copra lo spazio tra l'apparecchio e il mobile cucina.
5. Allineare i piedini frontali con la superficie frontale del mobile cucina. (fig. F)

Fissare i piedini frontali utilizzando 8. le vitfig. F)

1. Filspiano di finitura ^1 utilizzando le viti ^6 . (fig. G)

Fissare le 10. guiala porta dell'apparecchio con le viti ^6 . (fig. H)

Inclinare la porta dell'apparecchio verso la porta del mobile aperta ad angolo retto.11.

Infilare 12. i binælle guide ^3 allineando la scanalatura (fig. H)

1. Fissare i binari ^4 alla porta del mobile con le viti ^5 . (fig. H)
2. Lasciare una distanza di 1-2 mm dal lato maniglia tra l'apparecchio stesso e la porta del mobile regolando le guide ^3 . Ciò è determinante per il funzionamento dell'apparecchio. (fig.H)

IT Inversione apertura porta

Aprire 1. la porta dell'apparecchie la porta del freezer ^11 . (fig. J)

1. Sinontaniera della porta del freezer ^12 e posizionare la porta del freezer ^11 in un luogo sicuro. (fig. J)

2. Sinohiaursura della porta del freezer ^15 e montarla sul lato opposto. (fig. J)

3. Fasipontare del freezer ^11 per tenere la maniglia vicina alla chiusura della porta del freezer ^13 ed inserire gli assi superiori nel foro del mobile / gli assi inferiori nella cerniera della porta del freezer ^12 e quindi montare la cerniera della porta del freezer ^12 sul lato opposto della posizione originale. (fig. J)

4. Sinocraniera della porta 15 e posizionare la porta dell'apparecchio in un luogo sicuro. (fig.. K)

5. Scitarie ilap della polata 16 ed avvitarlo strettamente sul lato opposto e posizionarlo in un luogo sicuro. (fig.K.a)

6. Sipostare inferiore della porta ^18 sul lato opposto. (fig. K.b)

7. Sptastpierei fori ^17 sul lato opposto. (fig. K.c)

8. Pasziortare dell'apparecchio ^14 sopra il perno inferiore della porta ^18 ed inserire il perno della cerniera della porta ^16 nel foro della cerniera sulla porta dell'apparecchio ^14 e quindi avvitare bene la cerniera della porta sul lato opposto della posizione originale. (fig. K)
