FOIRE AUX QUESTIONS - HC412000GB AEG-ELECTROLUX

Comment régler la température de cuisson sur la cuisinière AEG-ELECTROLUX HC412000GB ?

Pour régler la température de cuisson, tournez le bouton de température situé sur le panneau de commande jusqu'à la température souhaitée. Assurez-vous que le four est allumé et attendez que le témoin de chaleur s'éteigne avant d'enfourner vos plats.

Que faire si la cuisinière ne s'allume pas ?

Vérifiez que la cuisinière est correctement branchée sur une prise électrique fonctionnelle. Assurez-vous que le fusible ou le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer les plaques de cuisson en vitrocéramique ?

Utilisez un nettoyant pour vitrocéramique et un chiffon doux ou une éponge non abrasive pour éliminer les résidus. Évitez d'utiliser des objets tranchants qui pourraient rayer la surface.

Comment savoir si le four est préchauffé ?

Le témoin de chaleur du four s'éteindra une fois que la température préréglée est atteinte. Vous pouvez également utiliser un thermomètre de four pour vérifier la température interne.

Quel type d'ustensiles de cuisson puis-je utiliser avec cette cuisinière ?

Utilisez des ustensiles de cuisson compatibles avec la vitrocéramique, tels que des casseroles et poêles en acier inoxydable, en fonte ou en céramique. Évitez les ustensiles en métal qui pourraient rayer la surface.

Comment régler la minuterie sur la cuisinière AEG-ELECTROLUX HC412000GB ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Le minuteur émettra un signal sonore une fois le temps écoulé.

Que faire si le four fume pendant la cuisson ?

Si le four fume, cela peut être dû à des résidus alimentaires brûlés. Arrêtez la cuisson et laissez le four refroidir. Nettoyez l'intérieur du four avec un produit adapté avant de réutiliser l'appareil.

Comment effectuer un verrouillage de sécurité sur la cuisinière ?

Pour activer le verrouillage de sécurité, consultez le manuel d'utilisation pour localiser le bouton de verrouillage. Généralement, vous devez maintenir le bouton enfoncé pendant quelques secondes jusqu'à ce que l'indicateur s'allume.

Pourquoi la chaleur n'est-elle pas uniforme dans le four ?

Cela peut être dû à un mauvais placement des grilles ou à une obstruction des ventilateurs de circulation. Assurez-vous que les grilles sont installées correctement et ne bloquez pas les évents d'air.

Comment réinitialiser la cuisinière AEG-ELECTROLUX HC412000GB ?

Pour réinitialiser la cuisinière, débranchez-la de la prise électrique pendant environ 10 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes techniques.

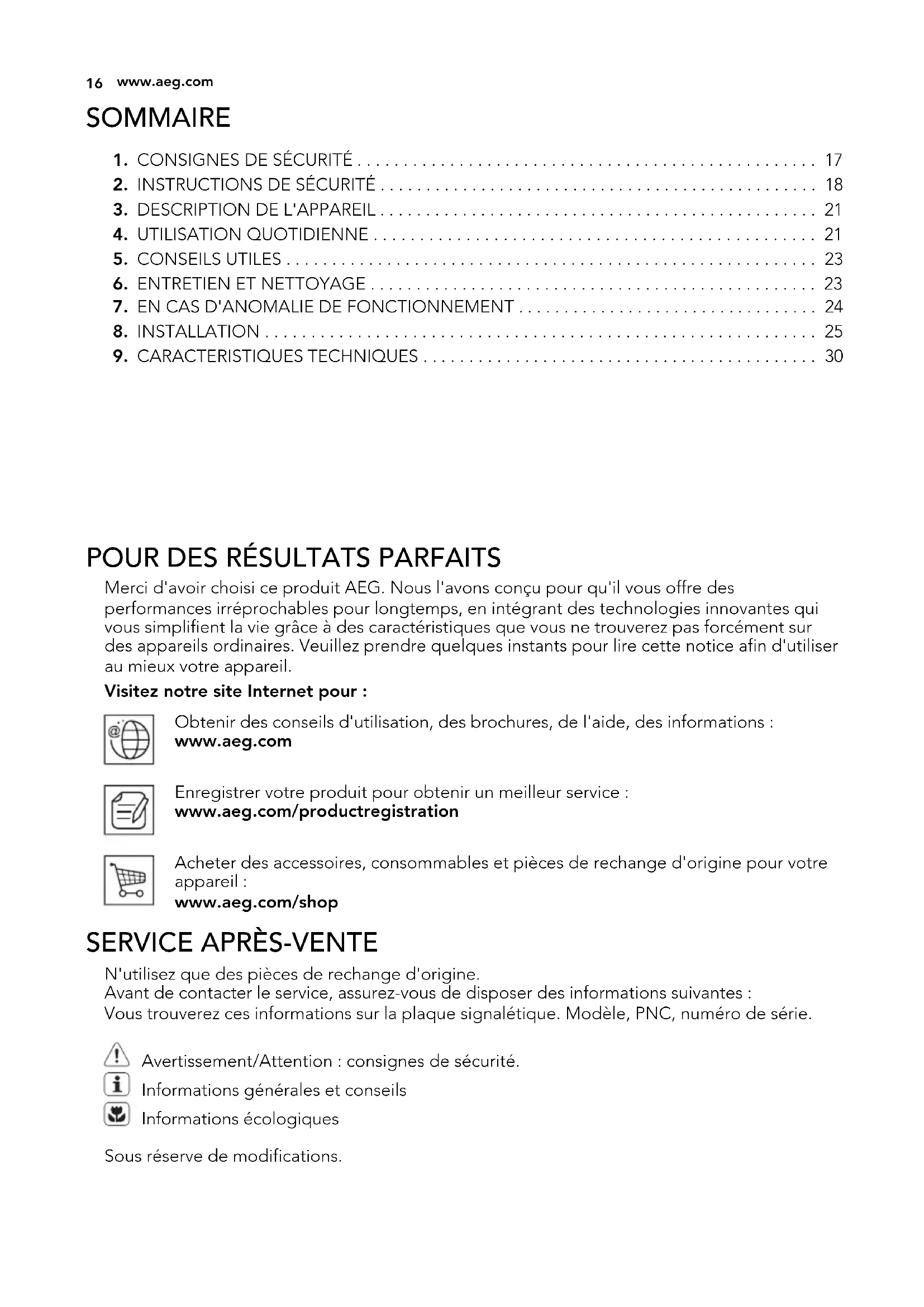

MODE D'EMPLOI HC412000GB AEG-ELECTROLUX

Merci d'avoir choisi ce produit AEG. Nous l'avons conçu pour qu'il vous offre des performances irréprochables pour longtemps, en intégrant des technologies innovantes qui vous simplifient la vie grâce à des caractéristiques que vous ne trouverez pas forcément sur des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser au mieux votre appareil.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.aeg.com

Enregistrer votre produit pour obtenir un meilleur service : www.aeg.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.aeg.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si la surface en verre est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.

2. ⚠ INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés

suivants : AT BE FR GR FI

DE

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

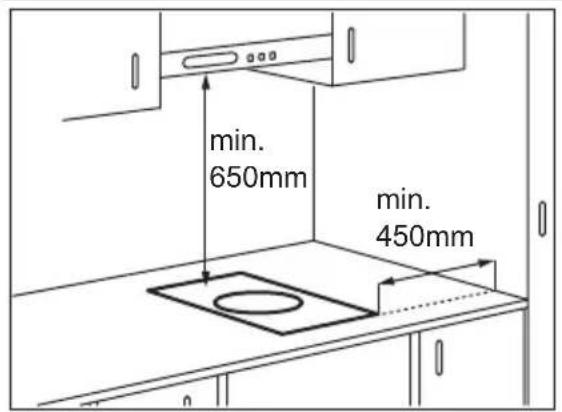

• Respectez la distance minimale requise avec les autres appareils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
  Si vous utilisez le cadre d'accessoire C-FRAME, lisez d'abord les instructions

fournies avec le cadre avant d'installer l'appareil.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

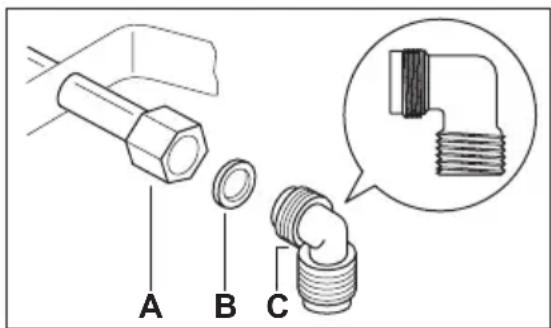

Raccordement au gaz

• Tout raccordement au gaz doit être effectué par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
• Assurez-vous que l'air circule autour de l'appareil.
• Les informations relatives à l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Veillez à brancher l'appareil en conformité avec les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'hu-

midité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée.

• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.
• Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !
• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des zones de cuisson et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vais-selle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

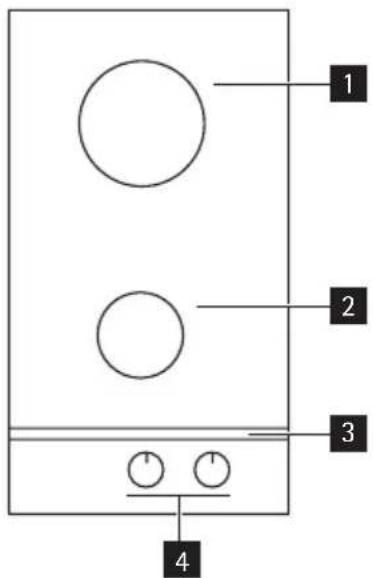

3.1 Plaque de Gaz Intégrée de Catégorie 3

Disposition de la surface de cuisson

1 2 3 4

1 Brûleur rapide (taille de la casserole : 140 mm-240 mm)
2 Brûleur semi-rapide (taille du récipient : 160 mm - 240 mm)
3 Barre verre
4 Manettes de commande

3.2 Manette de commande

Symbole Description
	Pas d'alimentation en gaz / position arrêt
	Position d'allumage / alimentation en gaz maximum

Symbole Description
	Alimentation en gaz minimum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Soyez très prudent lorsque vous utilisez une flamme directe dans une cuisine. Le fabricant décline toute responsabilité en cas d'utilisation non conforme de la flamme

Allumez toujours le brûleur avant de poser le récipient.

Pour allumer le brûleur :

1. Poussez et tournez la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum (☆).
2. Maintenez la manette appuyée pendant environ 5 secondes ; cela permettra au thermocouple de chauffer. Dans le cas contraire, l'arrivée de gaz est interrompue.
3. Réglez la flamme.

Si après quelques essais, le brûleur ne s'allume pas, assurez-vous que sa couronne et son chapeau sont correctement mis en place.

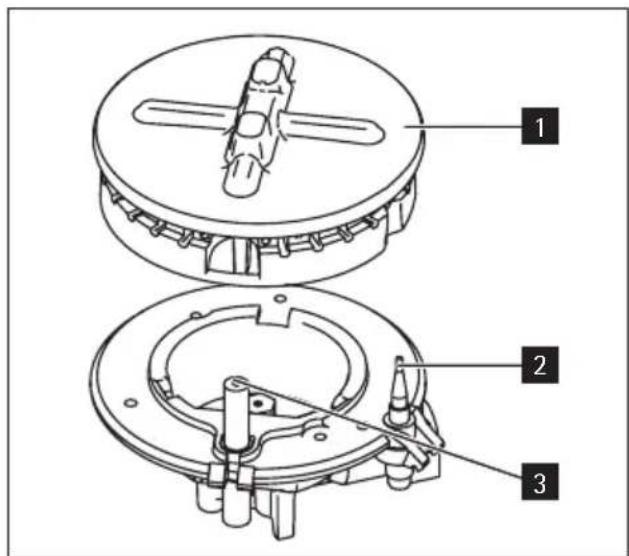

1 Chapeau et couronne du brûleur

2 Thermocouple
3 Bougie d'allumage

AVERTISSEMENT

Ne maintenez pas la manette de commande appuyée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

4.2 Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole ●

AVERTISSEMENT

Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient.

5. CONSEILS UTILES

AVERTISSEMENT

Utilisez des récipients dont le fond correspond à la dimension du brûleur. N'utilisez pas de récipients qui dépassent la surface de cuisson.

Brûleur Diamètres des récipients de cuisson
Rapide 160 - 240 mm
Semi-rape	140 - 240 mm

5.1 Économies d'énergie

- Si possible, couvrez les casseroles.

- Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide.

AVERTISSEMENT

Les casseroles ne doivent pas entrer dans la zone de commande.

Assurez-vous que les casseroles ne dépassent pas des bords de la plaque de cuisson, et qu'elle sont bien centrées sur les plaques des brûleurs, afin d'économiser la consommation en gaz. Ne pas lettre de casseroles instables ou déformées sur la plaque.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Eteignez l'appareil et laissez-le refroidir avant de le nettoyer. Débranchez l'appareil de l'alimentation principale avant tout nettoyage ou entretien.

AVERTISSEMENT

Pour des raisons de sécurité, ne nettoyez pas l'appareil avec des appareils à vapeur ou à haute pression.

AVERTISSEMENT

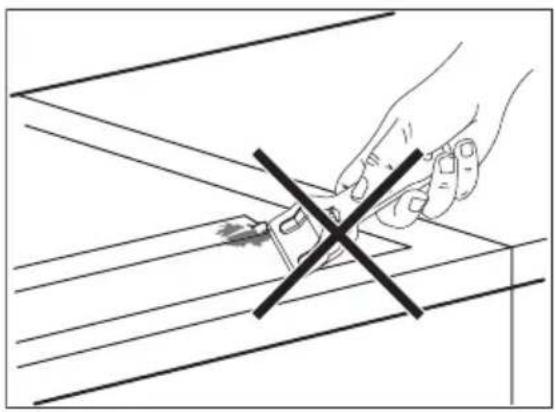

N'utilisez pas d'abrasifs, de tampons en laine d'acier ou d'acides, ils peuvent endommager l'appareil.

Vous pouvez retirer les supports de casserole pour bien nettoyer la plaque. Après avoir nettoyé la plaque, assurez vous que les supports sont bien remis en place. Attention, lorsque vous remettez les supports en place, d'empêcher toute rayure du dessus de la table de cuisson. Lorsque vous laverez les supports à la main, faites bien attention lorsque vous les essuierez, car l'émail se détache parfois des arêtes. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte.

Suppression des salissures :

1. – Retirez aussitôt : tout plastique qui fond, toute feuille plastique et tout aliment contenant du sucre. Utilisez un grattoir spécial vitrocérame. Mettez le grattoir sur le vitrocérame à angle aigu, et glissez la lame sur la surface.

2. Arrêtez l'appareil et laissez-le refroidir avant de le nettoyer : traces de tartre, traces d'eau, taches de graisse, décolorations métalliques brillantes. Utilisez un détachant spécial vitrocérame ou acier inoxydable.

3. Nettoyez l'appareil avec un chiffon humide et du détergent.

4. A la fin frottez l'appareil avec un chiffon propre.

6.1 Nettoyage de la bougie d'allumage

Ce modèle est équipé d'une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obs-trués.

6.2 Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

AVERTISSEMENT

Barre en verre

• Ne nettoyez pas la barre en verre ni l'espace qui la sépare de la vitrocéramique avec le grattoir ou des objets pointus. La barre en verre est fixée à la plaque en céramique.
• Ne posez pas les casseroles sur la barre en verre.
• Veillez à ce que les casseroles et réci-pients ne touchent pas la barre en ver-re.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allu-mé;Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.
Le couvercle et la cour-ronne du brûleur sont mal positionnés.		Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'allumage.	Le thermocouple n'est pas suffisamment chauffé.	Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes.
Les flammes sont irrégulières.	La couronne du brû-leur doit être encras-sés avec des restes d'aliments.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entre-tien non correctes ou d'oubli et peuvent

être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie

persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation, notez le numéro de série (N° de série) figurant sur la plaque signalétique. La plaque signalétique est apposée en bas de l'appareil.

AEG Made in Switzerland 10 0063 PIN 0063CL3451 Qn (Hs): 4.9 kW Butan: 350 g/h AC 220-240 V 50/60 Hz P<0,025 kW Adjusted for: G20 2H 2E 2E - 20 mbar Typ: 55 FED 04 GA PNC: 941 560 810/00 Serie-Nr: Mod.: HC412000GB

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

8.1 Raccordement au gaz

Assurez-vous que l'alimentation électrique de l'appareil est débranchée au cours de l'installation. Débranchez l'appareil du secteur ou désactivez les fusibles. Débranchez l'alimentation au gaz. Assurez-vous qu'un robinet d'arrêt est monté entre l'alimentation au gaz de l'habitation et l'appareil.

Vous trouverez les réglages pour cet appareil sur la plaque signalétique. Les réglages actuels pour ce type et cette pression de gaz se trouvent sur un autocollant.

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Cet appareil n'est pas raccordé à un système d'évacuation de produits de combustion. Il doit être raccordé selon les conditions d'installations applicables. Faites tout particulièrement attention au passage d'air, qui doit être correct.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

A B C

A) Extrémité du tuyau avec écrou
B) Joint
C) Coude

AVERTISSEMENT

Après l'installation, vérifiez toujours si les raccordements sont bien serrés, à l'aide d'une solution savonneuse. N'utilisez jamais une flamme pour vérifier l'étanchéité.

Raccordement avec des tuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque :

- il n'est pas plus long que 1 500 mm ;

- il ne montre aucun étranglement ;

– il n'est soumis à aucune traction ni aucune torsion ;

- il n'entre pas en contact avec des bords ni des coins tranchants ;

- il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

- il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;

– le matériau n'est pas durci, mais présente une élasticité correcte ;

- les colliers de serrage ne sont pas rouillés ;

– la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

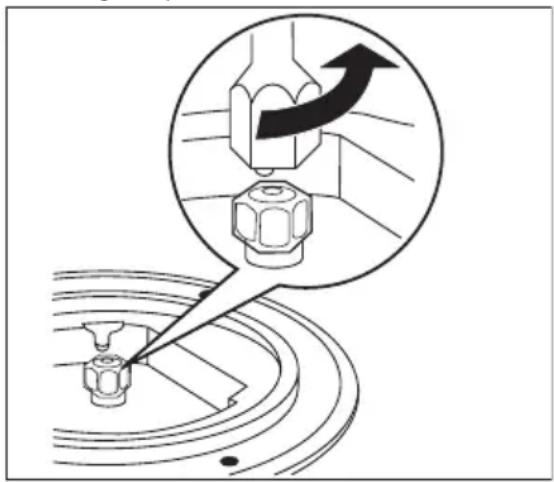

8.2 Remplacement des injecteurs

1. Démontez les plaques de support des casseroles.

2. Démontez les couvercles et les couronnes de la plaque de cuisson.

3. A l'aide d'une clé numéro 7, démon-tez les injecteurs et remplacez-les par ceux qu'il vous faut pour le type de gaz que vous utilisez.

1. Assemblez les pièces, et suivez la même procédure à l'envers.

2. Remplacez l'étiquette signalétique (qui se trouve près du tuyau d'arrivée du gaz) par celle qui est prévue pour le nouveau type d'alimentation au gaz. Vous trouverez cette étiquette dans l'emballage des injecteurs, qui est fourni avec l'appareil.

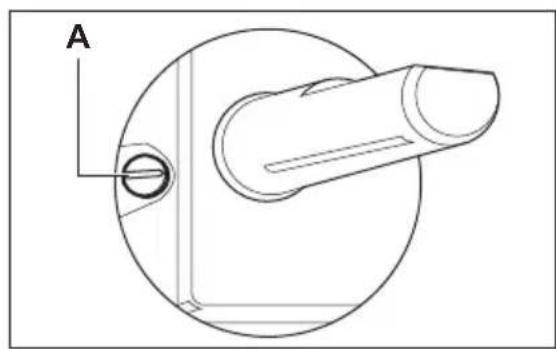

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.

2. Tournez la manette en position minimale.

3. Retirez la manette.

4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

- Si vous passez du gaz naturel G20 20 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

- Si vous passez du gaz liquéfié au gaz naturel G20 20 mbar, desserrez la vis de réglage d'environ un quart de tour.

AVERTISSEMENT

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

BRÛLEUR GAZ NATUREL	G20/20 mbar	LPGG30/30 mbar
	Injecteurs Injecteurs
Brûleur rapide 119 88
Brûleur semi-rapide 96 71

8.4 Raccordement électrique

• Raccordez l'appareil à la terre en respectant bien les précautions de sécurité.
• Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à l'alimentation locale.
• Cet appareil est alimenté à l'aide d'un câble principal.
• Tout composant électrique doit être installé ou remplacé par un technicien ou un employé qualifié du Service Technique.
• Utilisez toujours une prise antichoc bien installée.
  • Assurez-vous que la prise principale est accessible après installation.
• Ne tirez pas sur le câble principal pour débrancher l'appareil. Tirez toujours sur la prise principale.

• L'appareil ne doit pas être raccordé avec un câble d'extension, un adaptateur ou un raccordement multiple (risque d'incendie). Vérifiez la conformité du raccordement à la terre avec les normes et réglementations en vigueur.

• Le câble d'alimentation doit être placé de telle façon qu'il ne touche aucune pièce chaude.

• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du câble de raccordement ne doit être exposée à une température de 90 °C.

8.5 Remplacement du câble de raccordement

Pour remplacer le câble de raccordement, contactez votre Service Technique !

Pour remplacer le câble de raccordement, n'utilisez que le type H05BB-F Tmax 90 °C (ou plus). Assurez-vous que la section du câble s'applique à la puissance et à la température de travail. Le fil de terre jaune/vert doit être environ 2 cm plus long que tous les fils de phase.

8.6 Montage

• Isolez l'espace entre le plan de travail et la vitrocéramique avec du silicone.
• Appliquez de l'eau savonneuse sur le silicone.
• Retirez l'excédent de silicone avec le grattoir.

8.7 Installation de plusieurs appareils.

Pièces ajoutées :barre(s) d'accouplement, silicone résistant à la chaleur, forme en caoutchouc, bride d'étanchéité.

N'utilisez que du silicone spécial résistant à la chaleur.

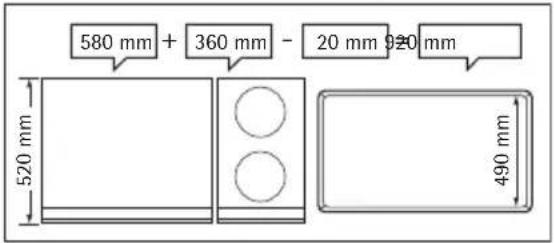

Découpe de la table de travail.

Distance du mur : 50 mm minimum

Profondeur : 490 mm

Largeur : additionnez les largeurs de tous les appareils à encastrer et sous-trayez 20 mm (voir également « Vue

d'ensemble de toutes les largeurs d'appareils ») Exemple :

580 mm + 360 mm - 20 mm 920 mm 520 mm 490 mm

Installation de plusieurs appareils.

1. Notez la dimension de découpe de la table de travail et sciez-la.

2. Posez les appareils, un à la fois, sur une surface souple, une couverture par exemple, le dessous vers le haut.

3. Placez le joint d'étanchéité autour du bord inférieur de l'appareil le long du bord externe de la surface vitrocéramique.

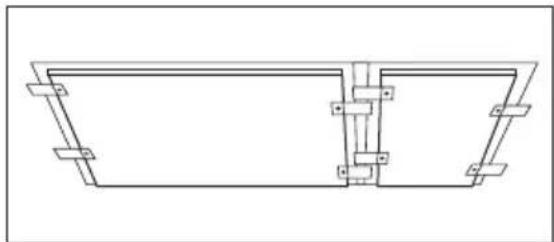

4. Vissez légèrement les plaques de fixation dans les trous prévus dans le boîtier de protection.

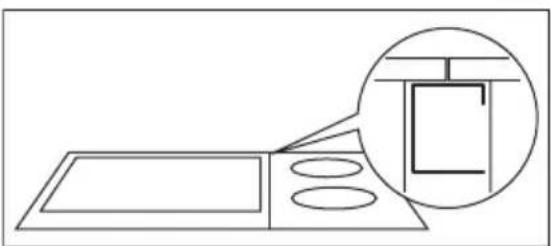

5. Placez le premier appareil dans la découpe de la table de travail. Placez la barre d'accouplement dans la découpe de la surface de travail et appuyez-la contre l'appareil sur la moitié de la largeur.

1. Tournez légèrement les plaques de fixation de dessous sur la table de travail et sur la barre de raccordement.

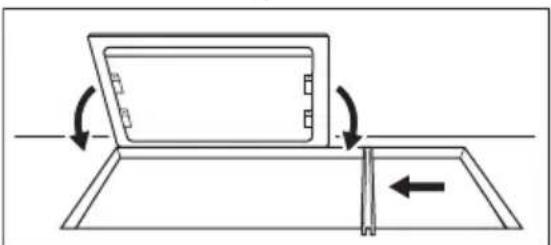

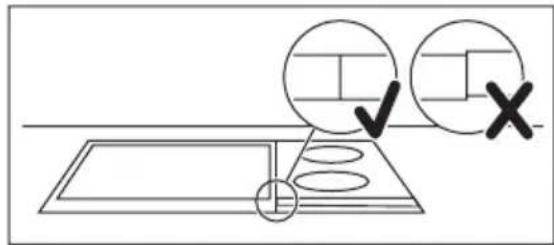

1. Placez l'appareil suivant dans la découpe de la surface de travail. Veillez à ce que l'avant des appareils soit au même niveau.

1. Serrez la plaque de fixation/les vis de retenue.

2. Isolez l'espace entre le plan de travail et les appareils, et entre les appareils avec du silicone.

3. Appliquez de l'eau savonneuse sur le silicone.

4. Appuyez fermement la forme en caoutchouc contre la surface vitrocéramique et déplacez-la lentement le long de l'espace.

1. Ne touchez pas le silicone tant qu'il n'a pas durci. Cela peut prendre une journée.

2. Enlevez soigneusement le silicone en trop avec une lame de rasoir.

3. Nettoyez soigneusement la surface vitrocéramique.

9. CARACTERISTIQUES TECHNIQUES

Puissance des brûleurs

Brûleur / Type de gaz naturel Gaz de ville Gaz liquide
brûleur rapide 3,0 KW 2,8 KW 2,8 KW
brûleur semi-rapi-de	1,9 KW 2,0 KW 1,9 KW
Puissance totale	4,9 KW	4,8 KW	4,7 kW / 350 g/h

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole ✉ avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALT
