KÄYTTÖOHJE HC412000GB AEG-ELECTROLUX

Kiitämmte teitä tämän AEG-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: www.aeg.com

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.aeg.com/productregistration

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.aeg.com/shop

KULUTTAJANEUVONTA JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleistietoja ja vinkkejä

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö-tai omaisuusvahingoista, jotka aiheutuvat laitteen virhe-ellisestä asennuksesta tai käytöstä. Pidä ohjeet aina lait-teen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

- Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä.

• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun laite on toiminnassa tai se jäähtyy. Laitteen osat ovat kuumia.
• Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

1.2 Yleiset turvallisuusohjeet

• Laite ja sen osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin.

• Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.
• Älä säilytä mitään keittotason päällä.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa laittaa liesitasolle, koska ne voivat kuumentua.
• Jos lasipinta on vaurioitunut, katkaise virta laitteesta sähköiskuvaaran välttämiseksi.

2. ⚠ TURVALLISUUSOHJEET

Tämä laite sopii seuraaville markkina-alueille: AT BE FR GR FI DE

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.

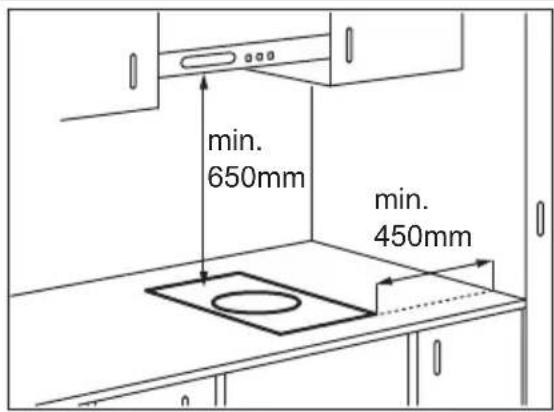

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Tiivistä pinnat tiivistaineella estääkse- si kosteuden aiheuttaman turpoami- sen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alao-

san ja ylälaatikon välinen tila on riittävä ilmankierron kannalta.

- Laitteen alaosa voi kuumentua. Suosittelemme, että asennat lämmönkestävän erotuslevyn laitteen alapuolelle, jotta laitteen alaosaan ei voida koskettaa.

Jos käytät lisävarustetta C-KEHYS, lue kehyksen mukana toimitetut ohjeet ennen laitteen asentamista.

Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Sähkökytkennät saa suorittaa vain asiantunteva sähköasentaja.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Käytä oikeaa virtajohtoa.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin,

kun liität laitteen lähellä oleviin pisto-rasioihin.

• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Varmista, että iskusuojaus on asennettu.
• Käytä kaapelissa vedonpoistajaa.
• Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä huoltoliikkeeseen tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Sähköasennuksessa on oltava ertin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erotti- men kontaktiaukon leveys on oltava vähintään 3 mm.
• Käytä vain asianmukaisia eristyslaittei-ta: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.

Kaasuliitäntä

• Kaikki kaasuliitännät tulee jättää asian-tuntevan asentajan vastuulle.
• Ennen asennusta on varmistettava, että paikalliset jakeluolosuhteet (kaasun tyyppi ja paine) ja laitteen säädöt vastaavat toisiaan.
• Tarkista ilmankierto laitteen ympärillä.
• Kaasunsyöttöä koskevat tiedot löytyvät arvokilvestä.
• Tätä laitetta ei ole liitetty laitteeseen, joka poistaa polton aiheuttamat tuotteet. Varmista, että liität laitteen voimassaolevien asennusmääräyksien mukaisesti. Ota huomioon riittävää tuuletusta koskevat vaatimukset.

2.2 Käyttö

VAROITUS!

Henkilövahinkojen, palovammo- jen tai sähköiskujen vaara.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa.
• Käytä laitetta kotiympäristössä.

• Älä muuta laitteen teknisiä ominai-suuksia.

• Älä jätä laitetta ilman valvontaa toi-minnan aikana.

• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne kuumenevat.
• Kytke keittoalue off-asentoon käytön jälkeen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi sähköverkosta. Täten vältetään sähköiskut.
• Öljy voi roiskua, kun asetat ruoka-aine-ksia kuumaan öljyyn.

VAROITUS!

Olemassa on tulipalon tai räjähdyksen vaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS!

Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vauri-oitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle.

• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Älä käytä laitetta muihin kuin sen suunniteltuun käyttötarkoitukseen, esimerkiksi huoneen lämmittämiseen.

• Kaasulla toimivan keittolaitteen käytön aikana syntyy lämpöä ja kosteutta. Varmista hyvä tuuletus tilassa, johon laite asennetaan.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Jos laitetta käytetään pitkään yhtäjaksoisesti, saatetaan tarvita ylimääräistä tuuletusta. Tällöin voi avata ikkunan, mutta jos se ei auta, on syytä lisätä mahdollisen mekaanisen tuulettimen tehoa
• Käytä ainoastaan vakaata ja oikean muotoista keittoastiaa, jonka halkaisija on polttimien kokoa suurempi. Olemassa on ylikuumenemisriski ja lasipinnan (jos olemassa) rikkoutumisvaara.
• Varmista, että liekki ei sammu, kun käännät kytkimen nopeasti maksimiasennosta minimiasentoon.
• Varmista, että keittoastiat on asetettu keittoalueiden keskelle ja etteivät ne tule keittoalueiden reunojen yli.
• Käytä ainoastaan laitteen mukana toimitettuja lisävarusteita.
• Älä asenna liekinlevittäjää polttimen päälle.

2.3 Hoito ja puhdistus

VAROITUS!

Laite voi muutoin vaurioitua.

• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Polttimia ei saa pestä astianpesukoneessa.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

2.4 Hävittäminen

VAROITUS!

Tällöin on olemassa henkilövahinko- tai tukehtumisvaara.

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Litistä ulkoiset kaasuputket.

3. LAITTEEN KUVAUS

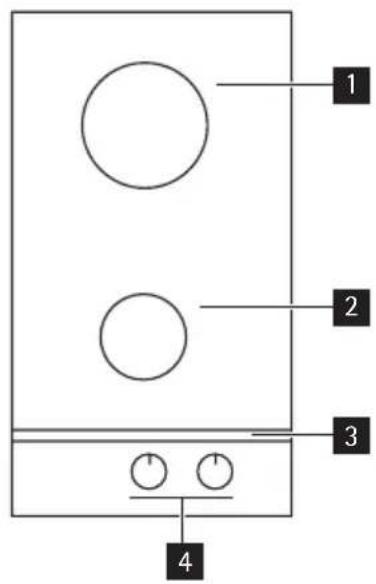

3.1 Kalusteeseen asennettava kaasutoiminen keittotaso, luokka 3

Keittoalueet

1 2 3 4

1 Pikapoltin (keittoastian koko: 140 mm - 240 mm)
2 Puolinopea poltin (keittoastian koko: 160 mm - 240 mm)
3 Lasipalkki
4 Vääntimet

3.2 Säädin

Symboli Kuvaus
	ei kaasunsyöt- töä / pois toimin- nasta
	sytytysasento / suurin kaasun- syöttö

Symboli Kuvaus
	pienin kaasun-syöttö

4. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

4.1 Polttimen sytyttäminen

VAROITUS!

Ole erityisen varovainen käyt- täessäsi avotulta keittiössä. Val- mistaja ei ota vastuuta vahingois- ta, jotka aiheutuvat liekin väärinkäytöstä.

Sytytä poltin aina ennen keittoa- stian asettamista paikoilleen.

Polttimen sytyttäminen:

1. Käännä väännintä vastapäivään maksimiasentoon saakka (☆) ja paina se alas.
2. Pidä väännintä painettuna noin 5 sekuntia, jotta lämpöpari lämpenisi. Mikäli näin ei tehdä, kaasunsyöttö keskeytyy.
3. Säädä liekki sen jälkeen, kun se on tasainen.

Jos poltin ei syty muutaman yrityksen jälkeen, tarkista, ovatko polttimen suojus ja kupu oikein paikoillaan.

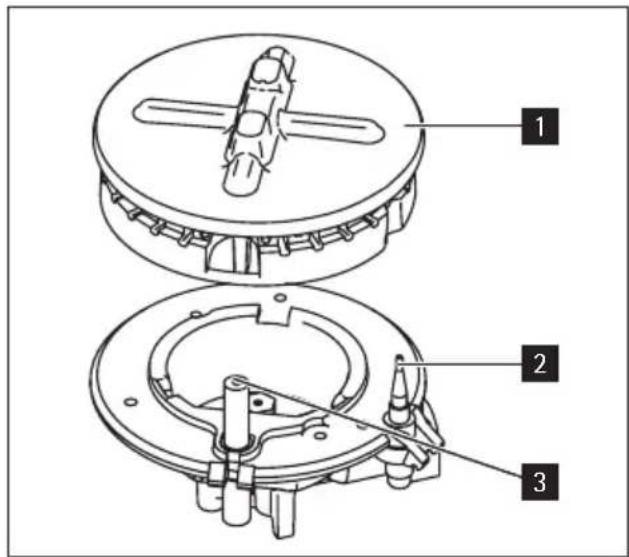

1 Polttimen kupu ja kansi
2 Lämpöpari
3 Sytytystulppa

VAROITUS!

Älä paina väännintä 15 sekuntia pitempään.

Jos poltin ei syty 15 sekunnin kuluessa, vapauta väännin, käännä se Pois toiminnasta -asentoon ja odota vähintään minuutti, ennen kuin yrität sytyttää polttimen uudelleen.

Jos sähkövirtaa ei ole käytettävissä, voit sytyttää polttimen ilman sähkölaitetta viemällä liekin polttimen lähelle, painamalla vastaavan vääntimen alas ja kääntämällä sitä vastapäivään kaasunsyötön maksimiasentoon.

Jos poltin sammuu vahingossa, käännä väännin Pois toiminnasta -asentoon ja sytytä poltin uudelleen noin 1 minuutin kuluttua.

Kipinäelementti voi aktivoitua automaattisesti virran kytkemisen yhteydessä, asennuksen tai sähkökatkoksen jälkeen. Tämä on normaalia.

4.2 Polttimen kytkeminen pois toiminnasta

Liekki sammutetaan kääntämällä polttimen väännin asentoon ●.

VAROITUS!

Pienennä liekkää tai sammuta se aina ennen kuin otat keittoastian pois polttimen päältä.

5. HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

VAROITUS!

Käytä patoja ja kattiloita, joiden pohja vastaa keittoalueen kokoa. Älä käytä keittolevyllä keittoasti-oita, jotka ylittävät levyn reunat.

Poltin Keittoastioiden halkaisijat
Pikapol-tin	160 - 240 mm
Puolino-pea	140 - 240 mm

5.1 Energiansäästövinkkejä

• Mikäli mahdollista, peitä keittoastia ai-na kannella.
• Kun neste alkaa kiehua, vähennä liekin voimakkuutta niin, että neste kiehuu hiljaa.

VAROITUS!

Keittoastiat eivät saa olla säätö-alueella.

Varmista, että keittoastiat eivät ylitä keittotason reunoja ja että ne on asetettu keittoalueiden keskelle niin, että kaasun kulutus on alhaisempi.

Älä aseta epävakaita tai epämuodostuneita keittoastioita keittoalueille.

6. HOITO JA PUHDISTUS

VAROITUS!

Katkaise virta laitteesta ja anna sen jäähtyä ennen puhdistusta. Irrota laite sähköverkosta ennen puhdistus- tai kunnossapitotoimenpiteiden suorittamista.

VAROITUS!

Turvallisuussyistä laitetta ei saa puhdistaa höyrypesulaitteilla tai painepesureilla.

VAROITUS!

Älä käytä hankaavia puhdistusaineita, teräsvillaa tai happoja, sillä ne voivat vahingoittaa laitetta.

Keittoastioiden tuet voidaan poistaa keittotason puhdistamisen helpottami-seksi. Tarkista keittotason puhdistuksen jälkeen, että kattilatuet ovat oikein pai-kallaan. Aseta kattilatuet paikoilleen varoen, jotta keittotasoon ei tulisi naarmuja. Kun keittoastian tuet pestään käsin, kuivaa osat varoen, sillä emalointiprosessin takia niissä voi olla joskus karkeita reunoja. Poista vaikeat tahrat tarvittaessa puhdistustahnalla.

Lian poistaminen:

1. – Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen ruoka. Käytä keraamisen keittotason puhdistukseen tarkoitettua kaavinta. Aseta kaavin viistosti keittotason pintaa vasten ja työn- nä kaavinta pintaa pitkin.

- Katkaise virta laitteesta ja anna sen jäähtyä ennen kuin puhdistat: kalkkijäljet, vesirenkaat, rasvaroiskeet, metallimaiset kiiltävät läiskät. Käytä keraamisen keittotason puhdistukseen tarkoitettua puhdistusainetta.

1. Puhdista laite kostealla liinalla käyttäen vähän puhdistusainetta.

2. Kuivaa pinta lopuksi puhtaalla liinalla.

6.1 Sytytystulpan puhdistus

Tässä mallissa on keraaminen sytytystulppa ja metallinen elektrodi. Pidä nämä komponentit täysin puhtaina, jotta sytyttäminen ei olisi vaikeaa, ja tarkista, että polttimen kannen aukoissa ei ole tukkiutumia.

6.2 Jaksottainen hoito

Pyydä lähintä valtuutettua huoltoliikettä tarkistamaan kaasuputki ja mahdollinen paineensäädin säännöllisesti.

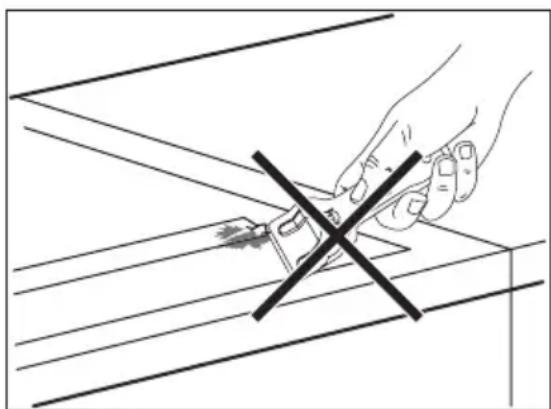

VAROITUS!

Lasipalkki

• Älä käytä kaavinta tai teräviä esineitä lasipalkin ja palkin ja lasikeraamisen pinnan välisen tilan puhdistamiseen. Lasipalkki on liitetty keraamiseen levyyn.
• Älä aseta keittoastioita lasipalkin päälle.
• Varmista, etteivät pannut ja keittoa-stiat kosketa lasipalkkiin.

7. VIANMÄÄRITYS

Ongelma Mahdollinen syy Korjaustoimenpide
Ei kipinää kaasuliekkiä sytytettäessä	• Laitteeseen ei tule sähkövirtaa	• Tarkista, että pistoke on pistorasiassa ja virransyöttö on kytketty.• Tarkista sulake. Jos su-lake palaa useita ker-toja, ota yhteys sähkö-asentajaan.
• Polttimen kupu ja suo-	jus ovat huonosti pai-koillaan.	• Varmista, että poltti-men kupu ja suojus ovat oikein paikoillaan.
Liekki sammuu heti sytty-misen jälkeen	• Lämpöpari ei ole kuu-mentunut riittävästi.	• Pidä säädintä alhaalla noin viisi sekuntia lie-kin syttymisen jälkeen.
Kaasurengas palaa epä-tasaisesti	• Polttimen kansi on tu-kossa ruokaroiskeista.	• Tarkista, ettei pääsuu-tin ole tukossa ja ettei polttimen kannessa ole likaa.

Jos laitteen käytössä ilmenee häiriöitä, yritä ensin selvittää ongelma itse. Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai paikalliseen valtuutettuun huoltoliikkeeseen.

Asiakaspalvelukäynnistä aiheutuvat kulut voidaan veloittaa myös takuuaikana, mikäli toimintahäiriö on aiheutunut virheellisen käytön tai valtuuttamattoman henkilön suorittaman asennuksen vuoksi.

8. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Kirjoita ylös laitteen sarjanumero (Ser. Nr.) arvokilvestä ennen asentamista. Laitteen arvokilpi sijaitsee rungon alaosassa.

AEG Made in Switzerland 10 0063 PIN 0063CL3451 Qn (Hs): 4.9 kW Butan: 350 g/h AC 220-240 V 50/60 Hz P<0,025 kW Adjusted for: G20 2H 2E 2E - 20 mbar Typ: 55 FED 04 GA PNC: 941 560 810/00 Serie-Nr: Mod.: HC412000GB

VAROITUS!

Asennus, liitännät ja huolto on jä- tettävä hyväksytyn ja asiantunte- van henkilön tehtäväksi, ja ne on suoritettava seuraavien ohjeiden sekä voimassa olevien standardien ja paikallisten määräysten mukaisesti.

8.1 Kaasuliitäntä

Varmista, ettei laitetta ole kytketty sähköverkkoon asennuksen aikana. Irrota pistoke tai sulakkeet. Katkaise kaasun syöttöjärjestelmä.

Varmista, että rakennuksen kaasun syöttöjärjestelmän ja laitteen välillä on olemassa hana.

Laitteen asetukset on merkitty arvokilpeen. Kaasutyyppiin ja kaasun painee-

seen liittyvät asetukset on merkitty tarraan.

Valitse pysyvät liitännät tai käytä ruostumattomasta teräksestä tehtyä joustavaa putkea voimassa olevien määräyksien mukaisesti. Jos käytät joustavia metalliputkia, huolehdi siitä, että ne eivät joudu kosketuksiin liikkuvien osien kanssa ja että ne eivät joudu puristuksiin. Ole erityisen varovainen silloin, kun keittotaso asennetaan uunin yhteyteen.

Tätä laitetta ei ole kytketty kaasun poistojärjestelmään. Se tulee kytkeä voimassa olevien asennukseen liittyvien vaatimuksien mukaan. Kiinnitä erityistä huomiota oikeaoppiseen ilmavirtaan.

Varmista, että laitteen kaasun syöttöpaine on suositeltujen arvojen mukainen. Säädettävä liitososa kiinnitetään välikappaleeseen kierremutterilla (G 1/2").

Ruuvaa osat käyttämättä voimaa, säädä liitäntää vaadittuun suuntaan ja kiristä.

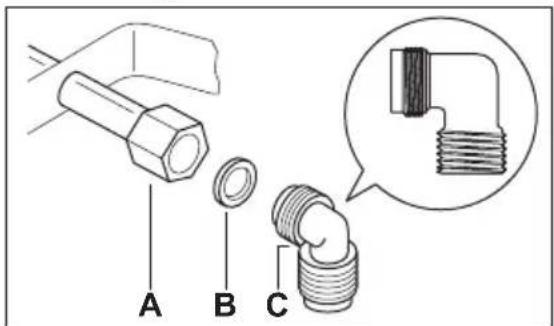

A B C

A) Akselin pää mutterilla

B) Tiiviste

C) Kulmaosa

VAROITUS!

Tarkista aina asennuksen jälkeen liitäntöjen tiiviys saippualiuosta käyttämällä. Älä koskaan käytä tulta tiiviyden tarkistamiseen.

Joustavan, ei-metallisen putken liitäntä:

Joustavaa putkea voidaan käyttää, jos koko liitännän hallinta on helppoa. Kiinnitä joustava putki tiukasti kiristimillä.

Nestekaasu: käytä kumista putken pidikettä. Asenna aina tiiviste. Jatka sen jälkeen kaasuliitännän asentamista. Joustava putki sopii asennukseen silloin, kun:

– se on korkeintaan 1500 mm pitkä

– siinä ei ole näkyviä esteitä

– siihen ei kohdistu veto- tai vääntövoi-maa

– se ei kosketa teräviin reunoihin tai nurkkiin

- sen kunto voidaan tutkia helposti.

Joustavan putken hyvän kunnon varmis-tamiseksi on tarkistettava, että:

- putken päissä tai missään putken osassa ei ole halkeamia, viiltoja, palamisen merkkejä

- materiaali ei ole kovettunut ja se on riittävän joustava

- kiristimet eivät ole ruostuneet

– viimeinen käyttöpäivämäärä ei ole mennyt umpeen.

Jos putkessa havaitaan yksi tai useampi vaurio, älä korjaa putkea, vaan vaihda se uuteen.

Asennuksen jälkeen tulee varmistaa, että kaikkien putkiliitoksien tiiviys on oikeaoppinen. Käytä apuna saippuavettä, älä koskaan liekkää!

8.2 Suuttimien vaihtaminen

1. Irrota keittoastian tuet.

2. Poista polttimen suojukset ja kuvut.

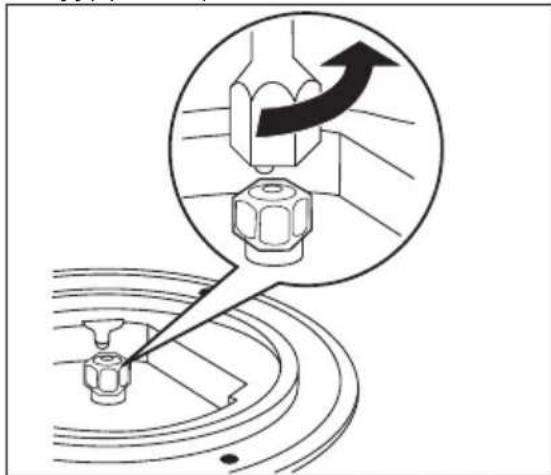

3. Irrota suuttimet ruuviavaimella 7 ja vaihda ne käytössä olevaan kaasutyppiin sopiviin suuttimiin.

1. Asenna osat takaisin päinvastaisessa järjestyksessä.

2. Vaihda arvokilpi (lähellä kaasunsyöttöputkea) uuden kaasutyypin mukaiseksi. Arvokilpi on laitteen mukana toimitettujen suutinten pakkauksessa.

8.3 Vähimmäistason säätäminen

Polttimien vähimmäistason säätäminen:

1. Sytytä poltin.
2. Käännä kytkin minimiasentoon.
3. Irrota säädin.

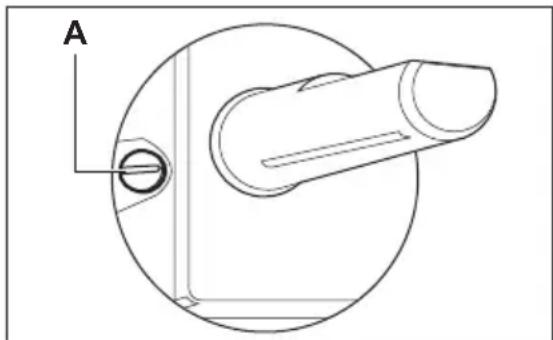

4. Säädä ohivirtauksen säätöruuvia ohutta ruuvitalttaa käyttäen.

A Ohivirtauksen säätöruuvi

– Jos vaihdat maakaasusta G20 20 mbar nestekaasuun, kiristä säätö-ruuvi kokonaan.
– Jos vaihdat nestekaasusta maakaasuun G20 20 mbar, löysää ohivirtauksen ruuvia noin 1/4 kierrosta.

VAROITUS!

Varmista, että liekki ei sammu, kun käännät kytkimen nopeasti maksimiasennosta minimiasentoon.

POLTIN MAAKAASU	G20/20 mbar	NESTEKAASU G30/30 mbar
	Suuttimet Suuttimet
Pikapoltin 119 88
Puolinopea poltin 96 71

8.4 Sähköliitäntä

• Maadoita laite turvallisuusmääräysten mukaisesti.
• Tarkista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja.
• Laitteen mukana toimitetaan virtajoh-to.
• Sähköosien asennuksen tai vaihdon saa suorittaa vain valtuutettu huoltoliiike.
• Kytke pistoke maadoitettuun pistorasi-aan.
• Varmista, että laitteen verkkovirtakyt-kentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Laitteessa ei saa käyttää jatkojohtoa, sovitinta tai rinnankytkentää (tulipalovaara). Varmista, että maadoitus on voimassa olevien standardien ja määräyksien mukainen.

• Virtajohto on asennettava niin, ettei se koske kuumiin osiin.

• Sähköliitäntään on asennettava kytkin, joka erottaa laitteen kaikki navat sähkövirrasta ja jonka kontaktien väli on vähintään 3 mm. Sopivia erotuslaitteita ovat esimerkiksi suojakytkimet, vikavirtakytkimet tai sulakkeet.
• Liitäntäjohto ei kestä 90 °C lämpötilaa.

8.5 Liitäntäjohdon vaihtaminen

Kun liitäntäjohdon vaihto on tarpeen, ota yhteyttä paikalliseen huoltokeskukseen!

Liitäntäjohto on vaihdettava tyyppiin H05BB-F Tmax 90°C (tai korkeampaan). Varmista, että kaapeliosa kestää tehon ja käyttölämpötilan. Kelta-vihreän maadoitusjohdon on oltava noin 2 cm vaihejohtoja pidempi.

8.6 Asennus

• Tiivistä työtason ja keraamisen pinnan rako silikonilla.
• Laita silikoniin hiukan saippuavettä.
• Poista ylimääräinen silikoni kaapimella.

8.7 Useamman kuin yhden laitteen asentaminen

Lisäosat: liitostanko(-tangot), lämmönkestävä silikoni, kumimuotti, tiivistenauha.

Käytä ainoastaan erityistä lämmönkestävää silikonia.

Työtason leikkaus

Välimatka seinästä: vähintään 50 mm Syvyys: 490 mm

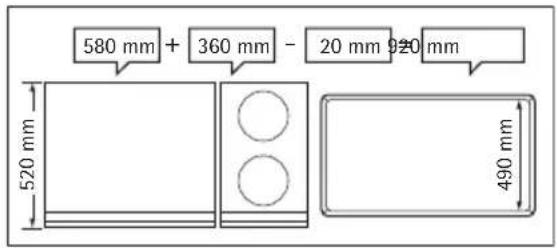

Leveys: laske yhteen kaikkien kalustee-seen asennettavien laitteiden leveydet ja vähennä siitä 20 mm (katso myös "Kaikkien laitteiden leveyksien yleiskatsaus"). Esimerkki:

580 mm + 360 mm - 20 mm 920 mm 520 mm 490 mm

Useamman kuin yhden laitteen asenta- minen

1. Merkitse ylös työtason aukon mitat ja leikkaa aukko.
2. Aseta laitteet yksi kerrallaan pehmeälle alustalle, esimerkiksi peiton päälle, alaosa ylöspäin osoittaen.
3. Aseta tiivistenauha laitteen alareu-nan ympärille lasikeraamisen pinnan ulkoista reunaa pitkin.
4. Kiinnitä asennuslevyt löysästi suojakotelon vastaaviin reikiin.

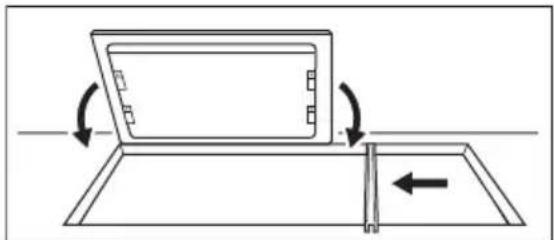

5. Aseta ensimmäinen laite työtason asennusaukkoon. Aseta liitostanko työtason asennusaukkoon ja paina puolet sen leveydestä laitetta vasten.

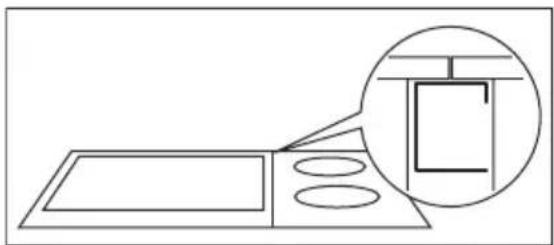

1. Käännä asennuslevyt sisään ja liitostankoon työtason alapuolelta.

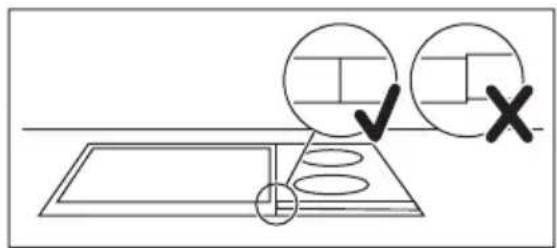

1. Aseta seuraava laite työtason asennusaukkoon. Varmista, että laitteiden etuosat ovat samalla tasolla.

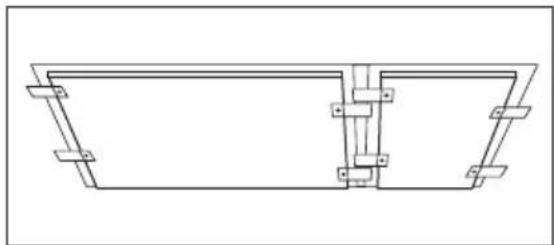

1. Kiristä asennuslevyn/kiinnityskahvan ruuvit.

2. Tiivistä työtason ja laitteiden sekä laitteiden välinen rako silikonilla.

3. Aseta silikonin päälle hiukan saippuavettä.

4. Paina kumimuottia lasikeraamista pintaa vasten hieman voimaa käyttäen ja siirrä sitä hitaasti aukkoa pitkin.

1. Älä kosketa silikoniin, ennen kuin se on jähmettynyt. Tähän voi mennä yksi päivä.
2. Poista ulos tuleva silikoni varoen leikkuuterällä.
3. Puhdista lasikeraaminen pinta kokonaan.

9. TEKNISET TIEDOT

Polttimien tehot

Poltin/kaasutyyp- Maakaasu Kaupunkikaasu Nestekaasu pi

Pikapoltin 3,0 kW 2,8 kW 2,8 kW

Puolinopea poltin 1,9 kW 2,0 kW 1,9 kW

Kokonaisteho 4,9 kW 4,8 kW 4,7 kW / 350 g / h

10. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä ⚙. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä ✉ merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ.... 17
2. INSTRUCTIONS DE SÉCURITÉ 18
3. DESCRIPTION DE L'APPAREIL 21
4. UTILISATION QUOTIDIENNE 21
5. CONSEILS UTILES 23
6. ENTRETIEN ET NETTOYAGE 23
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT 24
8. INSTALLATION 25
9. CARACTERISTIQUES TECHNIQUES 30

POUR DES RÉSULTATS PARFAITS
