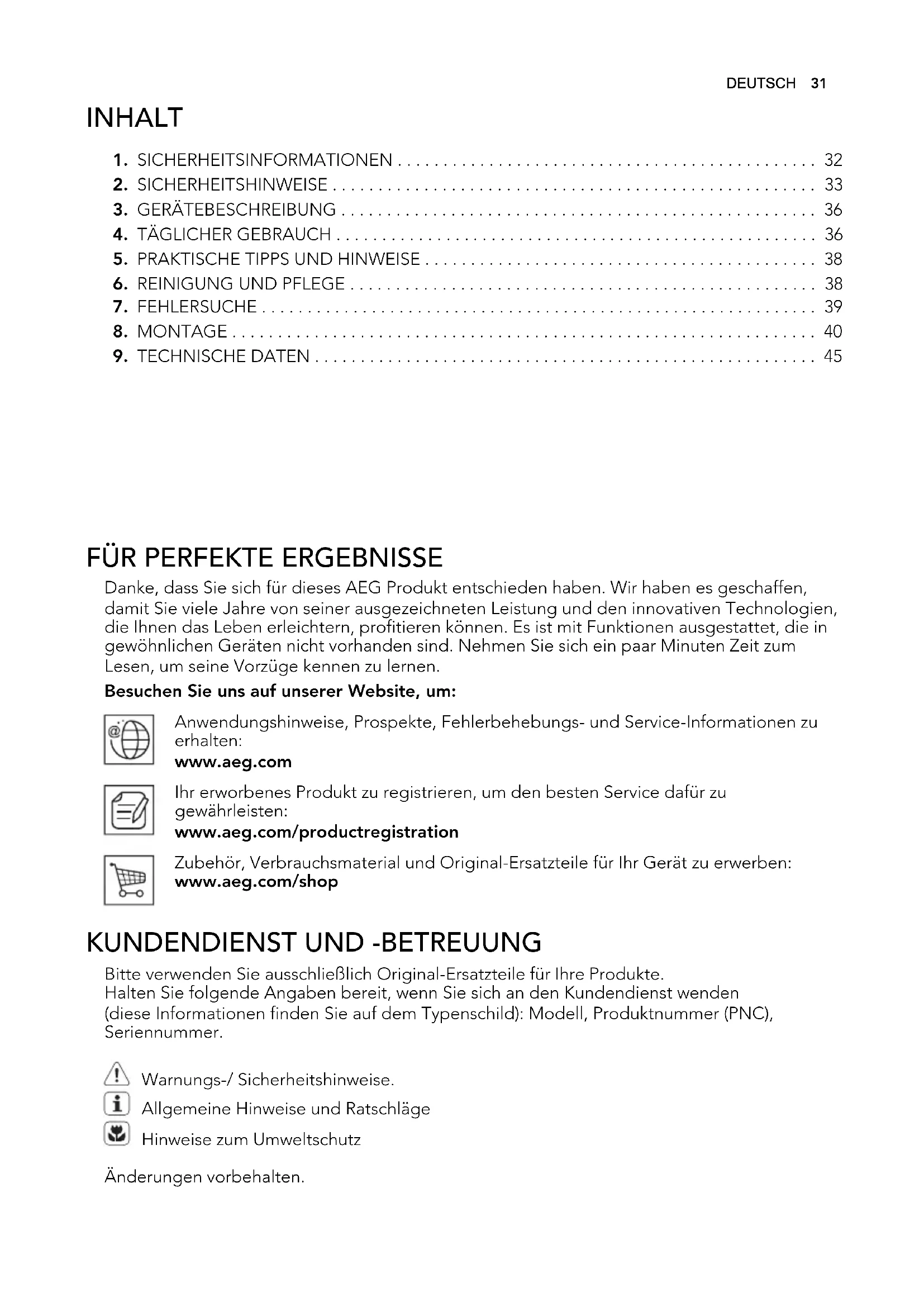

BEDIENUNGSANLEITUNG HC412000GB AEG-ELECTROLUX

1. SICHERHEITSINFORMATIONEN 32
2. SICHERHEITSHINWEISE 33
3. GERÄTEBESCHREIBUNG 36
4. TÄGLICHER GEBRAUCH 36
5. PRAKTISCHE TIPPS UND HINWEISE 38
6. REINIGUNG UND PFLEGE 38
7. FEHLERSUCHE 39
8. MONTAGE 40
9. TECHNISCHE DATEN 45

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

2. ! SICHERHEITSHINWEISE

Dieses Gerät ist für folgende Märkte

geeignet: AT BE FR GR FI

DE

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

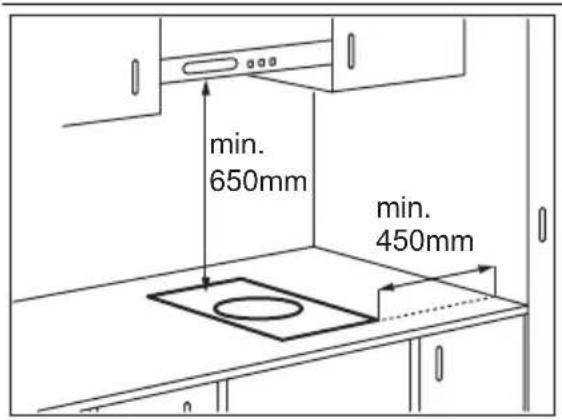

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

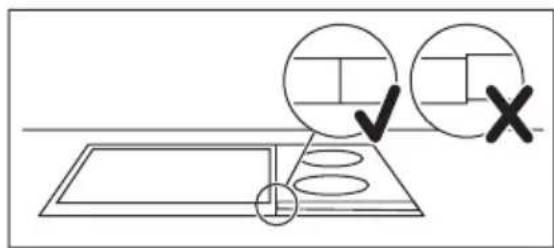

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
  Wenn Sie den Zubehörrahmen C-FRAME verwenden, lesen Sie zuerst die

mit dem Rahmen mitgelieferte Anleitung, bevor Sie das Gerät montieren.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.

• Das Gerät muss geerdet sein.

- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

- Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

- Kabel zugentlasten.

- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.

- Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gasanschluss

• Die Gasanschlüsse müssen von einer Fachkraft ausgeführt werden.
- Überprüfen Sie vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Druck) mit der Einstellung des Geräts kompatibel ist.
- Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
- Informationen über die Gasversorgung finden Sie auf dem Typenschild.
- Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß den aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

2.2 Gebrauch

WARNUNG!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

WARNUNG!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas- oder Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Verwenden Sie das Gerät nicht für andere Zwecke, wie zum Beispiel als Raumheizung.
• Beim Gebrauch eines Gaskochfelds entsteht Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
- Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube, falls vorhanden).
- Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
- Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.
- Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Es darf nicht über die Ränder der Kochfläche herausragen.
- Verwenden Sie ausschließlich das mit dem Gerät gelieferte Zubehör.
- Setzen Sie keinen Wärmeverteiler auf den Brenner.

2.3 Reinigung und Pflege

WARNUNG!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspüler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

- Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an Ihre kommunale Behörde.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

- Drücken Sie die äußeren Gasrohre flach.

3. GERÄTEBESCHREIBUNG

3.1 Gaseinbaukochmulde Klasse 3

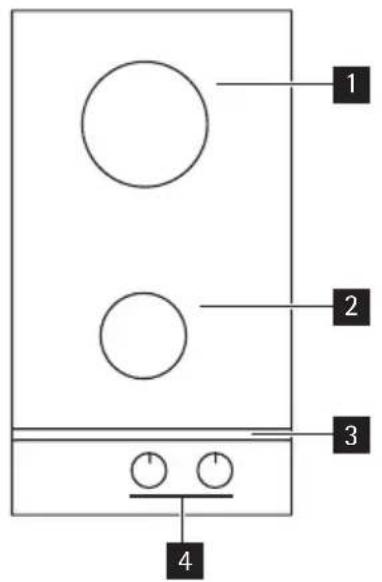

Kochfeldanordnung

1 2 3 4

1 Starkbrenner (Topfgröße: 140 mm - 240 mm)
2 Normalbrenner (Topfgröße: 160 mm - 240 mm)
3 Glasleiste
4 Kochzonen-Schalter

3.2 Schalter

Symbol Beschreibung
	keine Gaszufuhr / Gerät ausgeschaltet
	Zündstellung / maximale Gaszufuhr

Symbol Beschreibung
	minimale Gaszu-fuhr

4. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Sicherheitshinweise.

4.1 Zünden des Brenners

WARNUNG!

Bei offenem Feuer in der Küche ist größte Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haftung

Zünden Sie immer erst den Brenner, bevor Sie ein Kochgefäß darauf stellen.

So zünden Sie den Brenner:

1. Drehen Sie den Knopf nach links entgegen dem Uhrzeigersinn auf die Maximalstellung (☆) und drücken Sie ihn nach innen.
2. Halten Sie den Knopf etwa 5 Sekunden lang gedrückt, so dass sich das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Wenn die Flamme gleichmäßig brennt, stellen Sie sie auf die gewünschte Stufe ein.

Lässt sich der Brenner auch nach einigen Versuchen nicht zünden, überprüfen Sie, ob die Brennerkrone und der dazugehörige Deckel korrekt sitzen.

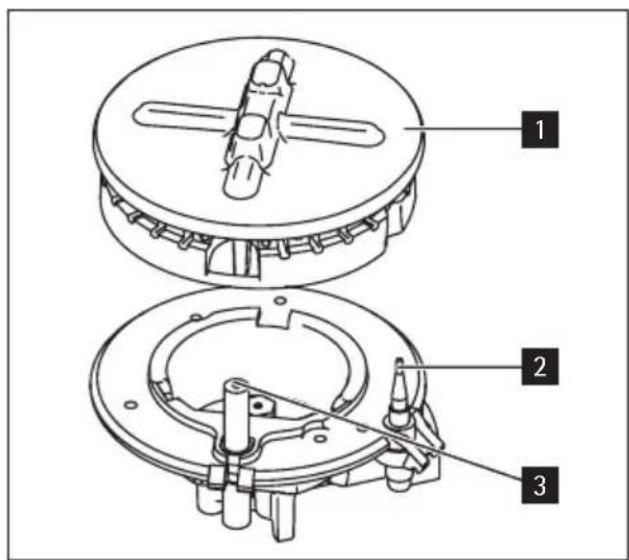

1 Brennerdeckel und -krone
2 Thermoelement
3 Zündkerze

WARNUNG!

Der Knopf darf höchstens für 15 Sekunden gedrückt werden. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen ihn in die Ausschaltposition. Warten Sie dann mindestens eine Minute lang, bevor Sie den Brenner erneut zünden.

Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

4.2 Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol ●.

WARNUNG!

Drehen Sie die Flamme immer zuerst zurück oder schalten Sie sie aus, bevor Sie den Topf herunternehmen.

5. PRAKTISCHE TIPPS UND HINWEISE

WARNUNG!

Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Brenner entspricht. Verwenden Sie kein Kochgeschirr auf dem Kochfeld, das über dessen Ränder hinausragt.

Brenner Durchmesser des Kochgeschirrs
Stark-brenner	160 - 240 mm
Normal-brenner	140 - 240 mm

5.1 Energie sparendes Kochen

- Decken Sie Kochgeschirr möglichst mit einem Deckel ab.

- Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Siedetemperatur aufrecht erhalten wird.

WARNUNG!

Das Kochgeschirr darf nicht die Bedienelemente behindern

Achten Sie darauf, dass die Töpfe nicht über den Rand des Kochfelds hinausragen, und stellen Sie zur Reduzierung des Energieverbrauchs die Töpfe mittig auf die Kochzonen.

Stellen Sie keine verformten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen.

6. REINIGUNG UND PFLEGE

WARNUNG!

Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen. Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker des Gerätes.

WARNUNG!

Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.

WARNUNG!

Verwenden Sie zur Reinigung keine Scheuermittel, Scheuerschwämme aus Stahlwolle oder Säuren, da diese das Gerät beschädigen können.

Sie können die Topfträger entfernen, um das Kochfeld leichter zu reinigen. Vergewissern Sie sich, dass Sie die Topfhalter nach der Reinigung des Kochfeldes wieder ordnungsgemäß aufgesetzt haben. Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um die Glaskeramik dabei nicht zu verkratzen. Falls Sie die Topfträger von Hand spülen, seien

Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken mit einer Reinigungspaste.

Entfernen von Verunreinigungen:

1. – Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Verwenden Sie dazu einen speziellen Reinigungsschaber für Glaskeramik. Setzen Sie den Reinigungsschaber schräg zur Glaskeramikfläche an und entfernen Sie Verunreinigungen durch Schaben über die Oberfläche.

- Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie dazu einen speziellen Glaskeramik- oder Edelstahlreiniger.

1. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.

3. Am Ende das Gerät mit einem trockenen Tuch abreiben.

6.1 Reinigung der Zündung

Dieses Modell verfügt über eine Keramikzündung mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen des Brennerkranzes verstopft sind.

6.2 Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktions-tüchtigkeit des Druckreglers überprüfen.

WARNUNG!

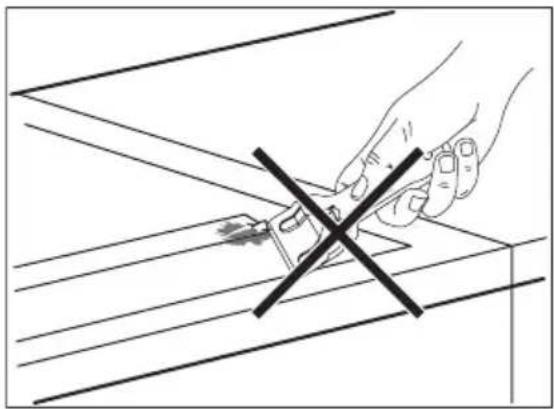

Glasleiste

• Verwenden Sie keinen Schaber oder scharfe Objekte zur Reinigung der Glasleiste und des Zwischenraums zwischen ihr und der Glaskeramik. Die Glasleiste ist mit der Glaskeramikplatte verbunden.
• Stellen Sie keine Töpfe auf die Glasleiste.
• Stellen Sie sicher, dass die Pfannen und Töpfe die Glasleiste nicht berühren.

7. FEHLERSUCHE

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betätigen der elektrischen Zündung.	• Kein Strom. • Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind. • Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
• Brennerdeckel und	Brennerkrone sitzen nicht richtig.	• Stellen Sie sicher, dass der Brennerdeckel und Brennerkrone richtig sitzen.
Gasflamme erlischt sofort nach dem Entzünden.	Das Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Schalter nach dem Entzünden ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt ungleichmäßig.	Speisereste an der Brennerkrone.	Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

8. MONTAGE

WARNUNG!

Siehe Sicherheitshinweise.

Notieren Sie vor der Montage die Seriennummer (Ser. Nr.), die Sie auf dem Typenschild finden. Das Typenschild befindet sich unten am Gehäuse des Geräts.

AEGMade in Switzerland100063PIN 0063CL3451

Qn (Hs): 4,9 kWButan: 350 g/hAC 220-240 V 50/60 HzP<0,025 kWAdjusted for: G20 2H 2E 2E - 20 mbarTyp: 55 FED 04 GA

PNC: 941 560 810/00Serie-Nr:Mod.: HC412000GB

WARNUNG!

Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden.

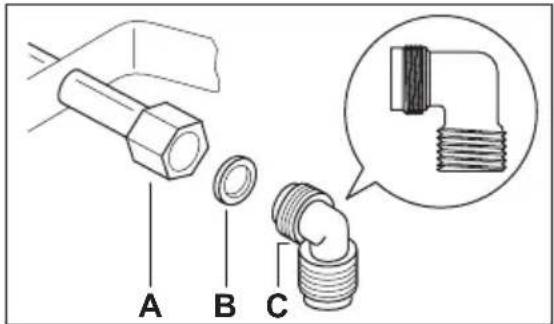

8.1 Gasanschluss

Überzeugen Sie sich, dass das Gerät während der Montage vom Stromnetz getrennt ist. Ziehen Sie den Netzstecker aus der Steckdose oder drehen Sie die Sicherungen heraus. Drehen Sie die Hauptgaszufuhr zu.

Stellen Sie sicher, dass zwischen dem Gasanschluss an der Wand und dem Gerät ein Absperrhahn vorhanden ist. Die Einstellungen für das Gerät finden Sie auf dem Typenschild. Die aktuellen Einstellungen für den Gastyp und -druck befinden sich auf einem Aufkleber. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Das Gerät wird nicht an einen Abgasauslass angeschlossen. Es muss gemäß den geltenden einschlägigen Bestimmungen angeschlossen werden. Achten Sie besonders auf die richtige Luftführung.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest.

A B C

A) Schaftende mit Mutter
B) Dichtung
C) Rohrbogen

WARNUNG!

Prüfen Sie nach der Montage die Dichtheit der Anschlüsse mit einer Seifenlösung. Verwenden Sie zur Prüfung der Dichtheit auf keinen Fall eine Flamme.

Anschluss mit flexiblem, nicht- metallischem Rohr:

Wenn der Anschluss über den gesamten Bereich hinweg leicht geprüft werden kann, können Sie ein flexibles Rohr verwenden. Befestigen Sie das flexible Rohr fest mit Rohrschellen.

Flüssiggas: Verwenden Sie die Gummi-Rohrbefestigung. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort. Das flexible Rohr kann verwendet werden, wenn:

• es höchstens 1500 mm lang ist,
  – es nirgendwo gedrosselt wird,
  – es weder unter Zug steht noch ver-dreht ist,

– es keine scharfen Kanten oder Ecken berührt,
– es leicht geprüft und sein Zustand festgestellt werden kann.

Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden:

– Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
– Materialverhärtung und ausreichende Flexibilität,
- Korrosion der Rohrschellen,
– Ablauf des Verfallsdatums.

Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie hierfür eine Seifenlösung und auf keinen Fall eine Flamme!

8.2 Austausch der Düsen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.

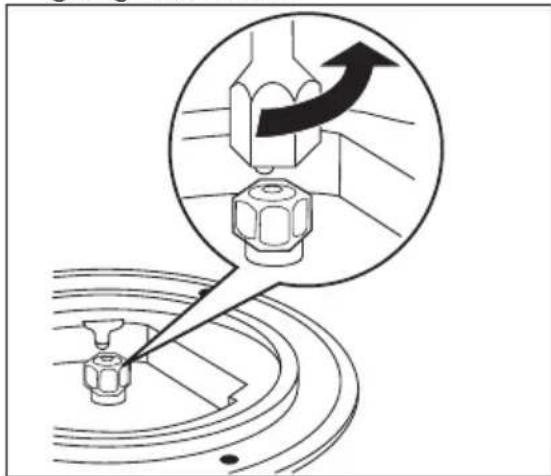

3. Entfernen Sie die Düsen mit einem Steckschlüssel (7) und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen.

1. Bringen Sie die Teile wieder an (führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).
2. Ersetzen Sie das Typenschild (in der Nähe des Gaszufuhrrohrs) durch ein Typenschild für die neue Gasversorgung. Dieses Schild befindet sich in der Verpackung der Düsen, die mit dem Gerät geliefert werden.

8.3 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die kleinste Flamme.
3. Ziehen Sie den Einstellknopf ab.

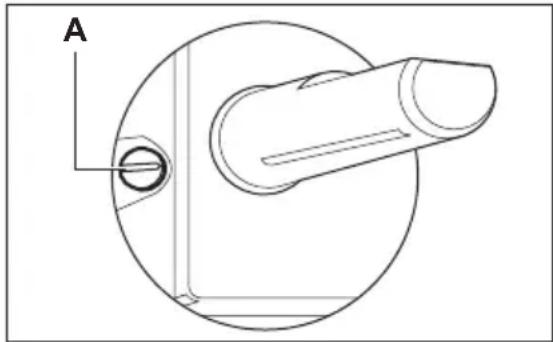

4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

– Wenn Sie von Erdgas (G20 20 mbar) zu Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
- Wenn Sie von Flüssiggas zu Erdgas (G20 20 mbar) wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung zurück.

WARNUNG!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

BRENNER ERDGAS	G20/20 mbar	LPG-FlüssiggasG30/30 mbar
	Düsen Düsen
Starkbrenner 119 88
Normalbrenner 96 71

8.4 Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel geliefert.
• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen

möchten. Ziehen Sie dazu immer direkt am Netzstecker.

• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.
• Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.
• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).
• Kein Teil des Netzkabels darf heißer als 90 °C werden.

8.5 Ersetzen des Netzkabels

Wenden Sie sich für den Austausch des Netzkabels an ihren örtlichen Kunden-dienst.

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05BB-F Tmax

90 °C (oder höher). Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelbgrüne Schutzleiter muss ca. 2 cm länger als die Phasenleiter sein.

8.6 Montage

• Dichten Sie den Spalt zwischen der Arbeitsplatte und der Glaskeramik mit Silikon ab.
• Geben Sie etwas Seifenlauge auf das Silikon.

- Entfernen Sie das überschüssige Silikon mit einem Schaber.

8.7 Montage von mehr als einem Gerät

Mitgelieferte Teile: Verbindungsleiste(n), hitzebeständiges Silikon, Gummi-profil, Dichtungsstreifen.

Verwenden Sie nur spezielles, hitzebeständiges Silikon.

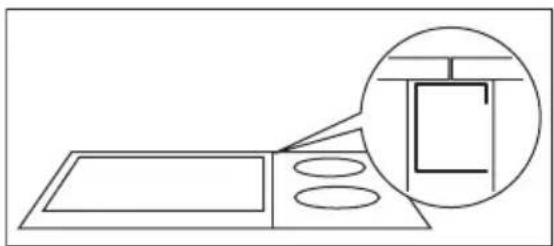

Arbeitsplattenausschnitt

Abstand zur Wand: min. 50 mm Tiefe: 490 mm

Breite: Addieren Sie die Breiten aller einzubauender Geräte und subtrahieren Sie 20 mm (siehe auch „Übersicht über alle Gerätebreiten“).

Beispiel:

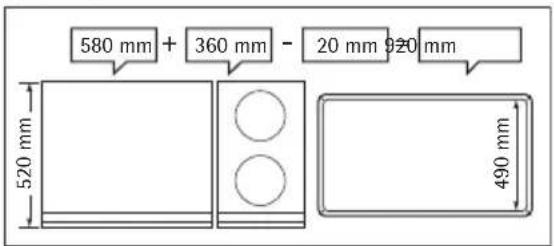

580 mm + 360 mm - 20 mm 920 mm 520 mm 490 mm

Montage von mehr als einem Gerät

1. Legen Sie den Arbeitsplattenausschnitt fest und sägen Sie ihn aus.
2. Legen Sie die Geräte nacheinander mit der Rückseite nach oben auf eine weiche Fläche, zum Beispiel eine Decke.
3. Kleben Sie den Dichtungsstreifen umlaufend auf der Unterseite des Geräts entlang des äußeren Randes der Glaskeramikscheibe auf.
4. Schrauben Sie die Befestigungsplatten locker in die entsprechenden Öffnungen im Schutzkasten ein.
5. Setzen Sie das erste Gerät in den Arbeitsplattenausschnitt ein. Setzen Sie die Verbindungsleiste in den Ausschnitt und drücken Sie diese bis zur Hälfte der Breite gegen das Gerät.

1. Drehen Sie die Befestigungsplatten locker von unterhalb der Arbeitsplatte und auf der Verbindungsleiste ein.

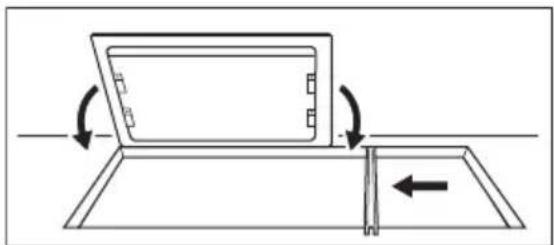

1. Setzen Sie das nächste Gerät in den Arbeitsplattenausschnitt ein. Stellen Sie sicher, dass die Vorderkanten der Geräte auf der gleichen Höhe sind.

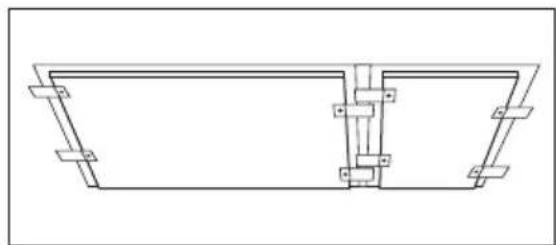

1. Ziehen Sie die Schrauben der Befestigungsplatte/Haltegreifer an.
2. Dichten Sie den Spalt zwischen der Arbeitsplatte und den Geräten sowie den Spalt zwischen den Geräten mit Silikon ab.
3. Geben Sie etwas Seifenlauge auf das Silikon.
4. Drücken Sie das Gummiprofil kraftvoll gegen die Glaskeramik und führen Sie es langsam um den Ausschnitt.

1. Berühren Sie das Silikon nicht, bevor es ausgehärtet ist. Dies kann einen Tag dauern.

2. Entfernen Sie das überschüssige Silikon vorsichtig mit einer Rasierklinge.

3. Reinigen Sie die Glaskeramikoberfläche.

9. TECHNISCHE DATEN

Brennerleistungen

Brenner / Gasart	Erdgas	Stadtgas	Flüssiggas
Starkbrenner 3,0 kW	2,8 kW	2,8 kW
Normalbrenner 1,9 kW	2,0 kW	1,9 kW
Gesamtleistung 4,9 kW	4,8 kW	4,7 kW / 350 g / Std.

10. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

ΠΕΡΙΕΧΌΜΕΝΑ
