Caractéristiques techniques	Cuisinière CDA HCG301, 4 foyers gaz, four à convection, capacité 60L, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Poids	Poids net : 50 kg
Utilisation	Idéale pour la cuisson de plats variés, réglage de la température du four, allumage des foyers gaz avec sécurité
Maintenance et réparation	Nettoyage facile avec des surfaces lisses, pièces de rechange disponibles, manuel d'utilisation inclus pour les réparations courantes
Sécurité	Système de sécurité gaz, protection contre la surchauffe, pieds antidérapants
Informations générales	Garantie de 2 ans, couleur inox, design moderne, compatible avec les bouteilles de gaz standard

FOIRE AUX QUESTIONS - HCG301 CDA

Comment allumer la cuisinière CDA HCG301 ?

Pour allumer la cuisinière, tournez le bouton de réglage de la chaleur sur la position désirée et appuyez sur le bouton d'allumage jusqu'à ce que la flamme apparaisse.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est ouvert et que le brûleur est correctement installé. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Éteignez immédiatement la cuisinière, ouvrez les fenêtres pour aérer la pièce et contactez les services d'urgence ou un technicien qualifié.

Comment régler la hauteur des pieds de la cuisinière ?

Desserrez les écrous sous chaque pied, ajustez la hauteur désirée et resserrez les écrous pour maintenir la position.

Est-ce que la cuisinière a une fonction d'arrêt automatique ?

Oui, la CDA HCG301 est équipée d'une fonction d'arrêt automatique qui se déclenche si la flamme s'éteint accidentellement.

Comment changer la bouteille de gaz ?

Fermez le robinet de la bouteille, dévissez le régulateur, remplacez la bouteille et revissez le régulateur en vérifiant qu'il est bien étanche.

Quelle est la puissance des brûleurs ?

La CDA HCG301 est équipée de brûleurs de différentes puissances, généralement entre 1 kW et 3 kW selon le modèle.

Où puis-je trouver le mode d'emploi de la cuisinière ?

Le mode d'emploi peut être téléchargé sur le site officiel de CDA ou dans la section 'Support' de votre revendeur.

Comment résoudre un problème d'allumage électrique ?

Vérifiez que la prise électrique est fonctionnelle et que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI HCG301 CDA

Le fabricant n'est pas responsable des erreurs eventuelles, dues à des fautes de frappe ou d'impression, susceptibles de se trouver dans cette notice.

Il se réserve le droit, sans porter préjudice aux caractéristiques essentielles, du point de vue fonctionnel et du point de vue sécurité, d'apporter à ses produits, à tout moment et sans préavis, toutes les modifications eventuelles nécessaires pour faire face à des exigences de fabrication ou de commercialisation.

Nous vous remercions de nous avoir accordé la préférence, en achetant un de nos articles.

Les avertissements et les conseils fournis ci-dessous sont prévus pour garantir votre sécurité et celle des autres. Ils vous permettront aussi d'utiliser l'appareil au mieux de ses possibilités.

Gardez soigneusement cette notice. Elle pourra vous être utile par la suite, en cas de doute sur le fonctionnement de l'appareil, de la part de vous-même ou de la part d'autres personnes.

Cet appareil ne devra être utilisé que pour l'usage qui a été prévu, c'est-à-dire pour faire cuire de la nourriture. Tout autre usage est donc contre-indiqué, car dangereux.

Le fabricant décline toute responsabilité, si l'appareil est utilisé d'une façon qui n'est pas correcte ni raisonnable.

Precautions et conseils importants

✓ Avec avoir éliminé l'emballage, vérifier que l'appareil est en bon état. En cas de doute, ne pas l'utiliser et s'adresser au fournisseur le plus proche ou à un technicien qualifié. ✓ Les éléments de l'emballage (sacs en plastique, mousse, clous, feuillards, etc.) doivent être laissés hors de portée des enfants, car ils constituent une source potentielle de danger. √ L'emballage est composé de matériaux entièrement recyclables et porte le symbole de recyclage ✓ Ne pas essayer de modifier les caractéristiques techniques de l'appareil, car cela peut être dangereux. ✓ Le constructeur ne peut être tenu pour responsable de dommages eventuels resulting d'un usage impropre, erroné ou déraisonnable. ✓ Au cas où l'on déciderait de ne plus utiliser l'appareil (ou de remplacer un vieux appareil par un nouveau), avant de le mettre au rebut, le rendre inutilisable, conformément aux prescriptions en vigueur en matière de protection de la santé et de lutte contre la pollution de l'environnement.

Rendre aussi inutilisables les parties susceptibles de constituer un danger, surtout pour des enfants qui pourraient utiliser l'appareil hors d'usage comme jouet.

L'installation et tous les branchements gaz/electriques doivent être effectués par un technicien qualifié, dans le plein respect des normes de sécurité en vigueur et selon les instructions du fabricant.

Conseils pour l'utilisateur

Pendant et immédiatement après le fonctionnement, certaines parties des tables de cuisson atteignent des températures très élevées. Éviter de les toucher. Tenir les enfants éloignés de l'appareil, surtout lorsqu'il est en fonction. Après avoir utilisé la table de cuisson, vérifier que l'index des manettes est sur la position de fermeture et fermer le robinet principal de la conduite d'alimentation en gaz ou le robinet de la bonbonne (appareils à gaz ou gaz/électriques). En cas d'anomalies de fonctionnement des robinets gaz, appeler le Service Après-Vente (appareils à gaz ou gaz/électriques). Avant toute opération de nettoyage ou d'entretien, débrancher la table de cuisson de l'alimentation électrique.

Risque d'incendie!

✓ Ne placer aucun matériel inflammable sur la table de cuisson ✓ Vérifier que les fils électriques d'autres appareils, utilisés dans le voisinage, ne puissent pas venir au contact de la table de cuisson ✓ Ne jamais cuisiner directement sur les plaques électriques ou la table vitrocéramique, mais dans des marmites ou des récipients.

Precautions pour l'emploi des appareils electriques

Pour utiliser un appareil électrique, il faut respecter certaines règles fondamentales et, en particulier:

ne pas toucher l'appareil avec des mains et des pieds mouillés ou humides; ne pas utiliser l'appareil, les pieds nus; ne pas laisser des enfants ou des handicapés utiliser l'appareil, sans surveillance;

Le fabricant ne peut être tenu pour responsable de dommages eventuels resulting d'un usage imprópre, erroné ou déraisonnable.

Déclaration de conformité CE

• Cette table de cuisson a été conçue pour être utilisée minimum comme appareil de cuisson. Tout autre usage (chauffage de locaux) est à considérer comme impropre et donc dangereux.
• Cette table de cuisson a été conçue, fabriquée et mise sur le marché en conformité avec les:
• Prescriptions relatives à la sécurité de la Directive "Gaz" 90/396/CEE (appareils à gaz ou gaz/electriques);
• Prescriptions relatives à la sécurité de la Directive "Basse Tension" 2006/95/CEE (appareils à gaz ou gaz/electriques);
• P r escriptions relatives à la protection de la Directive "EMC" 89/336/CEE (appareils avec des parties électriques);
• Prescriptions de la Directive 93/68/CEE.

Ces instructions ne sont valables que pour les pays de destination dont le symbole d'identification figure sur la couverture de la notice d'emploi et sur l'appareil.

Fig. 1.1

DOMINO "2 FEUX gaz" (fig. 1.1)

Cet appareil est de classe 3

Description des FEUX

1. Brûleur semi-rapide (SR) - 1,75 kW
2. Brûleur rapide (R) - 3,00 kW

Description des commandes

1. Manette commande du brûleur rapide 2 (R)
2. Manette commande du brûleur semi-rapide 1 (SR)
3. Pouvoir allumage électronique ; S'il n'existe pas, l'appareil peut
4. équipé d'allumage électronique incorporé dans les manettes (symbole ★ près du symbole ouverture max ou début max).
5. sans allumage électronique (aucun symbole ★ près des manettes).

Remarque:

✓ Si l'appareil est équipé d'un système de sécurité (près de chaque brûleur se trouve une sonde "T" comme représenté sur la fig. 5.2 - à ne pas confondre avec l'électrode "S" de l'allumage électronique), la sortie du gaz est bloquée, si la flamme venait à s'éteindre accidentellement.

Fig. 1.2

DOMINO "1 gaz a couronne TRIPLE" (fig. 1.2)

Cet appareil est de classe 3

Description du FEU

1. Super brûleur à couronne triple - 3,50 kW

Description des commandes

1. Manette commande du super brûleur
2. Pouvoir allumage électronique ; S'il n'existe pas, l'appareil peut être : - équipé d'allumage électronique incorporé symbole ouverture max ou débit max).
3. sans allumage électronique (aucun symbole ★ près des manettes).

Remarque:

✓ Si l'appareil est équipé d'un système de sécurité (près de chaque brûleur se trouve une sonde "T" comme représenté sur la fig. 5.2 - à ne pas confondre avec l'électrode "S" de l'allumage électronique), la sortie du gaz est bloquée, si la flamme venait à s'éteindre accidentellement.

Important :

En cas d'extinction accidentelle des flammes du brûleur, fermer le bouton de commande et attendre au moins une minute avant d'essayer de rallumer.

Important:

L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans les locaux où celui-ci est installé. Veiller à ce que le local soit bien aéré : garder les bouches de ventilation naturelle ouvertes ou installer une hotte d'aspiration équipée d'un conduit d'évacuation.

Important :

L'usage intensif et prolongé de cet appareil peut nécessiter une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace, comme l'augmentation de la puissance d'aspiration mécanique s'il y en a une.

DOMINO "2 FOYERS" (fig. 1.3)

• Isolation électrique Classe I.
• Protection contre les échauffements excessifs des surfaces environnantes de Type Y.

Description des FEUX

1. Foyer électrique 0 145 - (1000 W - 1500 W)
2. Foyer électrique 0 180 - (1500 W - 2000 W)

Description des commandes

1. Manette de commande du foyer 1
2. Manette de commande foyer 2
3. Témoin de fonctionnement foyer

DOMINO Vitroceramique (fig. 1.4, 1.5, 1.6, 1.7)

• Isolation électrique Classe I.
• Protection contre les échauffements excessifs des surfaces environnantes de Type Y.

Description des FEUX

1. Zone de cuisson radiante 3 circuits Ø 145 - 1200 W
2. Zone de cuisson radiante 3 circuits 1 8 0 - 1700 W
3. Zone de cuisson Hi-light 145 - 1200 W
4. Zone de cuisson Hi-light 180 - 1800 W
5. Zone de cuisson Halogène 180 - 1800 W

Description des commandes

1. Manette commande zone avant
2. Manette commande zone arrière
3. Témoin de chaleur résiduelle (zone avant)
4. Témoin de chaleur résiduelle (zone arrière)
5. Témoin de ligne

Fig. 1.3

Fig. 1.4

Fig. 1.5

Fig. 1.6

Fig. 1.7

Fig. 2.1a

Fig. 2.1b

Fig. 2.2

Fig. 2.3

Bruleurs a gaz

L'arrivée du gaz dans les brûleurs est commandée par le bouton illustré sur les figs. 2.1a - 2.1b qui commande les robinets munis d'une fermeture de sûreté.

En faisant correspondre le symbole du bouton avec ceux qui se trouvent sur le tableau, on obtient :

disque plein = robinet fermé - symbole = ouverture max. ou débit max. - symbole = ouverture min. ou débit min.

Pour allumer l'un des brûleurs, approcher une flamme du haut du brûleur, appuyer sur le bouton correspondant et le faire tourner dans le sens contraire des aiguilles d'une montre, jusqu'à ce que le symbole représentant une grande flamme (débit max.) coincide avec celui qui se trouve sur le tableau.

Pour obtenir un débit plus réduit, continuer à faire tourner le bouton à fond, jusqu'au symbole représentant une petite flamme.

Le débit maximum sert à faire bouillir des liquides rapidement, tandis que le débit réduit permet de faire réchauffer quelles choses lentement ou bien de maintenir la température d'ébullition.

Toutes les positions de fonctionnement doivent se trouver entre le maximum et le minimum, jamais entre le maximum et la position de fermeture.

N. B. Quand le plan de cuisson est à l'arrêt, faire tourner le bouton des robinets en position de fermeture et fermer le robinet de la bonbonne de gaz ou du tuyau d'alimentation de gaz.

Modèle avec pouvoir d'allumage

Dans ce type de tables de cuisson, pour allumer l'un des brûleurs, il faut appuyer sur la manette correspondant au brûleur choisi et la faire tourner jusqu'à la position de débit maximum (grande flamme), puis appuyer sur la touche d'allumage (fig. 2.2) jusqu'à ce que l'allumage se fasse.

Régler le robinet de gaz pour le mettre dans la position voulue.

Modèle avec allumage incorporé dans les manettes des brûleurs

Ces modèles se reconnaissent à leur symbole ★ à côté du symbole (ouverture max. ou débit max.) (fig. 2.1b).

Pour allumer l'un des brûleurs, appuyer sur la manette correspondante et la faire tourner jusqu'à la position de début maximum (grande flamme) ; puis continuer à appuyer sur la manette jusqu'à ce que l'allumage se fasse.

Régler le robinet de gaz pour le mettre dans la position voulue.

Si des conditions locales particulières dans la distribution du gaz rendaient l'allumage du brûleur difficile avec la manette en position début maximum, il est conseillé de répéter l'opération avec la manette en position début minimum.

Allumage des bruleurs avec systeme de securite

Pour allumer un brûleur:

1 - Faire tourner la manette du robinet dans le sens contraire des aiguilles d'une montre, pour arriver sur la position correspondant au débit maximum. Appuyer sur la manette et la maintenir appuyée. Dans les modèles avec allumage incorporé dans la manette, l'allumage sera activé. En cas de coupure de courant électrique, approcher une flamme du brûleur. 2 - Seulement pour les modèles avec allumage à pouvoir : - appuyer sur le pouvoir de l'allumage électronique. 3 - Attendre une dizaine de secondes environ, une fois que le brûleur est allumé, avant de relâcher la manette (temps d'amorçage du clapet). 4 - Régler le robinet de gaz pour le mettre dans la position voulue.

Si la flamme du brûleur s'éteint pour une raison quelconque, le clapet de sécurité interrompt automatiquement la sortie du gaz.

Pour remettre en route, replacer la manette sur la position •, puis répéter les opérations d'allumage.

Choix du bruleur (fig. 2.4)

Les symboles imprimés sur le tableau à côté du bouton montrent la correspondance entre bouton et brûleur.

Le brûleur approprié doit être choisi selon le diamètre et la capacité des récipients. Il est important que le diamètre de la casserole soit adapté à la possibilité du brûleur afin de ne pas en compromettre le bon rendement et donc d'avoir un gaspillage de combustible. Une petite casserole sur un grand brûleur ne permet pas d'obtenir une ébullition en moins de temps.

Attention

La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.

DIAMETRES DES CASSEROLES UTILISABLES
BRULEURS	MINIMAL	MAXIMAL
Semi-rapide 12 cm 22 cm
Rapide 22 cm 26 cm
Triple couronne 24 cm 28 cm
Diamètre marmite WOK max.		36 cm
Ne pas utiliser de marmites à fond concave ou convexe

Fig. 2.4

PETITE GRILLE Pour PETIT recipients (en option) - (fig. 2.5)

Se place sur la grille du brûleur semi-rapide (le plus petit) quand on utilise des récipients de petit diamètre pour éviter qu'ils ne se renversent.

Fig. 2.5

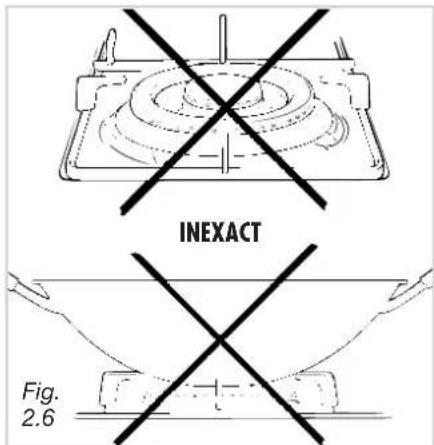

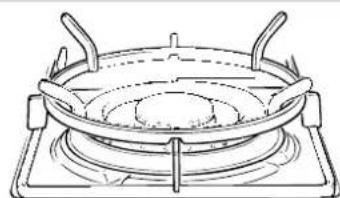

GRILLE Speciale pour marmites "WOK" (en option) (fig. 2.6 - 2.7)

Cette grille spéciale pour marmites "WOK" se pose sur la grille du brûleur à couronne triple.

Attention:

✓ L'utilisation de marmites "WOK" sans cette grille spéciale peut causer de graves anomalies au brûleur. ✓ Ne pas utiliser cette grille spéciale avec des marmites à fond plat.

EXACT

Fig. 3.1

Fig. 3.2

PLAQUE normale

Pour allumer la plaque électrique normale, tourner la manette (fig. 3.1 ou 3.2) sur la position désirée.

Les chiffres de 1 à 6 ou de 1 à 12 indiquent les positions de fonctionnement avec des températures croissantes avec le nombre.

Quand l'ébullition est atteinte, réduire la puissance selon l'intensité de réchauffement désirée, en tenant compte que la plaque va continuer à émaner de la chaleur pendant 5 minutes après son extinction.

PLAQUE RAPIDE (point rouge)

La manette de commande de la plaque rapide est semblable à celle de la plaque normale avec 6 ou 12 positions de fonctionnement (fig. 3.1 ou 3.2).

Les caractéristiques de cette plaque dotée d'un limiteur de réchauffement permettent : - d'atteindre rapidement la température désirée

- d'exploiter au maximum la puissance avec des casseroles à fond plat - de limiter la puissance quand les casseroles ne sont pas appropriées.

Ne jamais cuisiner directement sur les plaques électriques, mais dans des marmites ou des récipients.

Attention

La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.

Utilisation correcte de la PLAQUE electrique (fig. 3.3)

Une fois l'ébullition atteinte, réduire la puissance selon l'intensité de chauffage désirée, en se rappelant que la plaque continue à émaner de la chaleur pendant encore 5 minutes après avoir été éteinte.

Lorsqu'on utilise la plaque électrique, il faut: ✔ éviter à tout prix de la faire fonctionner à vide (sans récipients);

✓ searcher au maximum à ne pas verser de liquides sur les plaques quand elles sont chaudes; √ ne se servir que de casseroles à fond plat (type électricque); ✓ toujours utiliser des recipients qui recouvent entièrement la surface de la plaque. √ cuire si possible avec un couvercle pour economiser de l'énergie électrique. √ ne jamais faire cuire les alimentés directement sur les plaques électriques, mais dans des marmites ou des recipients adaptés.

Lorsque la plaque électrique fonctionne, le voyant, qui se trouve à côté de la manette, est allumé.

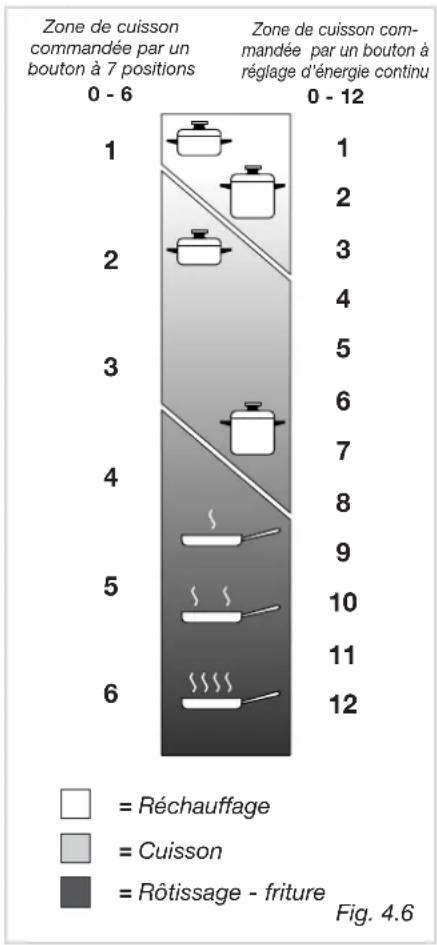

Zone de cuisson Zone de cuisson commandée par un bouton à 7 positions réglage d'énergie continu Réchauffage □ = Cuisson = Rotissage - Friture

CONSEILS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

Position manette		Type de cuisson
0	0	Eteint
1	1	Pour faire fondre (beurre, cho-colat)
2	2	Pour garder des plats au chaud et faire chauffer de petites quantités de liquides.
	3	Pour faire chauffer de plus grandes quantités, fouetter des crèmes et des sauces.
3	6	Pour faire bouillir lentement (pot-au-feu, pâtes, soupes, continuation de la cuisson à la vapeur de rôtis, plats mijotés.
4	7	Pour tous les types de frutes, côtelettes, biftecks, cuissons sans couvercle, par ex. risotto.
4	8	Pour la saisie des viandes, pom-mes de terre rôties, friture de poisson, et porter à ébullition de grandes quantités d'eau.
5	9	Friture rapide, steaks grillés, etc.
	10
6	11
	12

Fig. 3.4

Fig. 3.3

Le domino en vitrocéramique est caractérisé par une rapide transmission de chaleur en verticale des éléments chauffants, placés sous le plan, aux casseroles posées au-dessus de ceux-ci.

Par contre la chaleur ne se propageant pas horizontalement, le vitre reste "froide" à quelques centimètres de la zone de cuisson.

Les zones de cuisson sont commandées par des boutons ayant 7 positions (fig. 4.1).

L'intensité de réchauffement des zones est régée de manière croissante de la position "0" (éteint) à la position "6" (max).

Les zones de cuisson sont commandées par des boutons ayant 7 positions (fig. 4.1) ou par un régulateur d'énergie (0-12) (fig. 4.2).

L'intensité de réchauffement des zones est régée de manière croissante de la position "0" (éteint) à la position "6" ou "12" (max).

Avant l'allumage du plan, vérifier qu'il soit propre.

Quand la température de la zone de cuisson est supérieure à 60°C, le voyant de signalisation s'allume pour signaler que la zone est chaude.

Ce voyant reste allumé après que le plan a été éteint, car il signale que la zone de cuisson est encore chaude.

La chaleur résiduelle persiste assez longtemps après l'extinction de la zone de cuisson.

Pendant ce temps il faut faire attention de ne pas toucher la zone de cuisson; surtout faire attention aux enfants.

Le voyant s'éteint automatiquement quand la température de la zone de cuisson descend au-dessous de 60°C

L'objet réchauffant est constitué de 3 résistances électriques qui peuvent fonctionner en même temps ou séparément selon la position du bouton à 7 positions ou par un régulateur d'énergie (0-12).

Elle atteint la température de cuisson en très peu de temps.

Zone radiante "hi-light" (fig. 4.4)

L'objet chauffant est constitué par une résistance bobinée en ruban qui atteint la température en un temps très court.

Le fonctionnement de cette zone de cuisson est commandé par un régulateur continu d'énergie de 1 (température minimale) à 12 (température maximale).

Zone halogène (fig. 4.5)

L'élément chauffant est constitué de 2 lampes halogènes et d'une résistance électrique. Il atteint instantanément la température de travail.

Le fonctionnement de cette zone de cuisson est commandé par un régulateur continu d'énergie de 1 (température minimale) à 12 (température maximale).

Attention aux yeux : Ne pas fixer la lampe, lorsqu'elle est allumée.

Ne pas gratter la table de cuisson avec des objets coupants ou pointus. Ne pas utiliser le grill comme plan d'appui.

Attention: La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.

Fig. 4.1

Fig. 4.2

Fig. 4.3

Fig. 4.4

Fig. 4.5

Conseils pour une utilisation du PLAN avec sécurité

• Avant l'allumage, vérifier quel est le bouton qui contrôle la zone de cuisson. Il est conseillable de placer le recipient sur la zone de cuisson avant l'allumage et de le retirer après l'extinction.
• Utiliser des récipients à fond régulier et plat (attention aux casseroles en fonte). Les fonds irréguliers pourraient rayer la surface en céramique de verre. Vérifier que le fond soit propre et sec.
• Vérifier que la poignée du récipient ne sorte pas du plan afin d'éviter d'en renverser le contenu. En outre, cette précaution évite que les enfants ne puissent atteindre le récipient.
• Ne pas utiliser le plan si la surface est cassée ou abimée.
• Ne pas se pencher sur les zones de cuisson quand elles sont allumées.
• Ne pas mettre de papiers de cuisson ou du matériel en plastique sur les zones de cuisson quand elles sont chaudes.
• Se rappeler que les zones de cuisson restent chaudes pendant assez longtemps (environ 30 min.) après l'extinction.
• Suivre scrupuleusement les instructions de nettoyage.
• Ne pas laisser tomber sur la table vitrocéramique d'objets lourds ou pointus.
• Dès que l'on remarque une fente sur le grill, débrancher immédiatement l'appareil et appeler le Service Après-Vente.
• Ne pas fixer les lampes halogènes de la table de cuisson, au cas où elle en serait équipée.
• Ne jamais cuisiner directement sur la table de cuisson en vitrocéramique, mais dans des marmites ou des récipients.

CONSEILS POUR L'UTILISATION DES ZONES DE CUISSON

Position manette		Type de cuisson
0	0	Eteint
1	1	Pour faire fondre (beurre, cholat)
2	2	Pour garder des plats au chaud et faire chauffer de petites quantités de liquides.
	3
	4	Pour faire chauffer de plus grandes quantités, fouetter des crèmes et des sausces.
3	6	Pour faire bouillir lentement (pot-au-feu, pâtes, soupes, continuation de la cuisson à la vapeur de rôtis, plats mjotés.
4	7
	8	Pour tous les types de frutes, côtelettes, bîtecks, cuissons sans couvercle, par ex. risotto.
5	9	Pour la saisie des viandes, pommes de terre rôties, frutta de poisson, et porter à ébullition de grandes quantités d'eau.
	10
6	11	Friture rapide, steaks grillés, etc.

Conseils generaux

✓ Important: avant toute opération d'entretien, déconnecter l'appareil du réseau et attendre qu'il soit refroidi. ✓ Nettoyer avec un chiffon trempé dans de l'eau chaude savonneuse ou dans de l'eau et un détergent liquide. ✓ Ne pas utiliser de produits abrasifs, corrosifs, à base de chlore ou d'éponges métalliques. ✓ Eviter de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre, etc.).

Parties emaillees

Toutes les parties émaillées ne doivent être lavées qu’avec une éponge et de l’eau savonnée ou avec d’autres produits spéciaux non abrasifs. Sécher soigneusement. Les substances acides, comme jus de citron, conserve de tomate, vinaigre et autres, si elles sont laissées longtemps, attaquent l’émail et le rendent opaque.

ACIER INOX

✓ Nettoyer avec des produits spéciaux que l'on trouve dans le commerce. ✓ Sécher de préférence avec une peau de chamois. ✓ Remarque: APRÈS un long usage, la zone autour des brûleurs et/ou des plaques électriques pourrait prendre une coloration différente de celle d'origine, due à la température élevée.

Manettes

Les manettes peuvent être retirées pour le nettoyage, en prenant soin de ne pas abimer le joint.

Modèles à gaz et 2 plaques électriques

✓ Ne pas fermer le couvercle en verre, lorsque les brûleurs ou les plaques électriques sont encore chauds ou si un évènement four installé sous la table de cuisson est allumé ou encore chaud. ✓ Ne pas déposer de casseroles ou d'objets lourds sur le couvercle. ✓ Sécher tout liquide renversé sur le couvercle avant de l'ouvrir.

Robinets de gaz

En cas de mauvais fonctionnement des robinets de gaz, appeler le Service Après-Vente.

NETTOYAGE DE LA TABLE VITROCERAMIQUE Avant de nettoyer le plan de cuisson s'assurer qu'il est eteint.

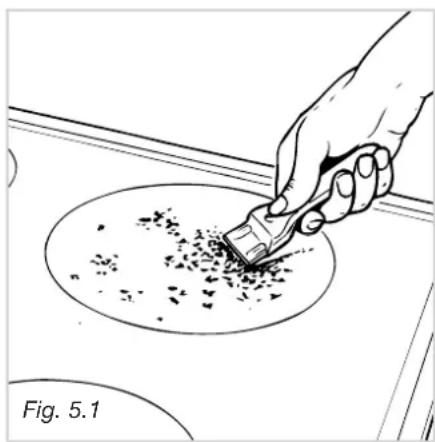

Enlever les incrustations éventuelles à l'aide d'une raclette spéciale que l'on trouve dans le commerce (Fig. 5.1).

Enlever la poussière avec un chiffon humide.

On peut utiliser des détergents non abrasifs ou corrosifs.

Eliminer le détergent résiduel avec un chiffon humide.

Il est recommandé d'éloigner du plan tous les objets qui fondent à la chaleur : objets en plastique, feuilles d'aluminium, sucre et produits sucrés.

Si un objet a fondu sur le plan de cuisson, enlever tout de suite (quand le plan est encore chaud) le matériel en utilisant une raclette spéciale, afin d'éviter la détérioration irréversible de la surface en porcelaine.

Eviter d'utiliser des couteaux ou des objets pointus qui pourraient abîmer la surface du plan de cuisson.

Eviter aussi d'utiliser des éponges ou des paillettes abrasives qui pourrait rayer irréparablement la surface en porcelaine du plan de cuisson.

Plaques electriques

✓ Le nettoyage doit se faire lorsque la plaque est tiède. ✓ Nettoyer avec un chiffon mouillé dans de l'eau salée et terminer en frottant avec un chiffon imbibé d'huile. ✓ Ne pas utiliser d'eau pour éviter la formation de rouille.

Ne pas gratter la table de cuisson avec des objets coupants ou pointus.

Ne pas utiliser le gril comme plan d'appui.

Ne utilisez pas une machine à jet de vapeur parce que de l'humidité peut pénétrer dans l'appareil et le rendre dangereux.

Fig. 5.2

Bruleurs et grilles

Ces pièces peuvent être enlevées et lavées avec des produits appropriés. Après le nettoyage, les brûleurs et leurs répartiteurs de flamme doivent être bien séchés et remis parfaitement à leur place. Il est très important de vérifier le positionnement parfait du chapeau de brûleur, car son déplacement dans le siège peut être la cause de graves anomalies. Sur les appareils avec allumage électronique, vérifier que l'électrode soit toujours propre de façon à ce que les étincelles puissent jaillir normalement. Note: Pour éviter des dommages à l'allumage électronique, ne pas l'utiliser lorsque les brûleurs ne sont pas dans leur siège.

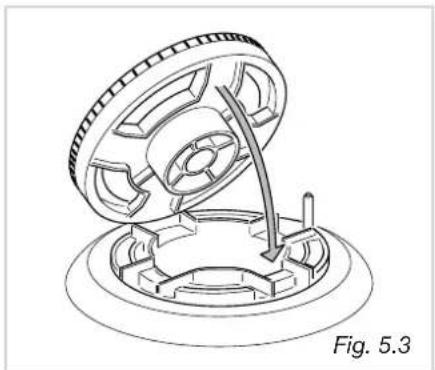

Mise en PLACE correcte des bruleurs

Il est très important de vérifier la mise en place parfaite du répartiteur de flamme F et du chapeau C sur le brûleur (voir fig. 5.2 et 5.6), car un déplacement hors du siège peut causer des graves anomalies.

Vérifier que l'électrode "S" (Fig. 5.2) soit toujours bien propre afin de permettre le jaillissement régulier des étincelles.

Dans les modèles qui ne possèdent pas de système de sécurité, vérifier que la sonde "T" (fig. 5.2) près de chaque brûleur soit toujours propre de façon à permettre le fonctionnement normal du système de sécurité.

La sonde et la bougie doivent être nettoyées avec beaucoup de précaution.

Bruleur a couronne TRIPLE

Ce brûleur doit être mis en place correctement comme indiqué sur la fig. 5.3, en faisant attention à ce que les nervures entrent dans leur logement comme indiqué par la flèche.

Mettre en place correctement dans leur logement le chapeau A et la bague B (fig. 5.4-5.5).

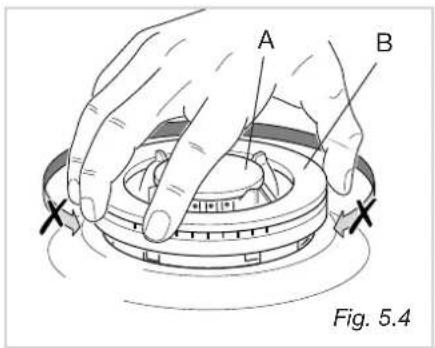

Le brûleur mis en place correctement ne doit pas tourner (fig. 5.4).

Fig. 5.5 Fig. 5.6

Important

• L'installation, le réglage et la transformation de la table de cuisson pour l'utilisation d'autres gaz (modèles à gaz ou gaz/électriques), doivent être effectués par un installateur qualifié. La non-observation de cette règle annule la garantie.
• L'installation gaz et électrique doit être effectuée correctement, en conformité aux prescriptions locales en vigueur et aux instructions du fabricant.
• L'installateur doit se rapporter aux normes locales en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion.
• Toutes les interventions doivent être effectuées, lorsque l'appareil est débranché.

L'appareil est construit pour être placé dans des meubles résistants à la chaleur. Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600 mm. Les parois du meuble ne doivent pas dépasser la hauteur du plan de travail et doivent résister à une température de 75°C au-delà de la température ambiante. Eviter l'installation à proximité de matières inflammables (par ex. rideaux).

TABLES DE CUISSON A GAZ Fig. 6.1a

Fig. 6.1b

Information techniques pour l'installateur

Avant d'installer la table de cuisson, retirer la pellicule de protection eventuelle. Cette table de cuisson peut etre encastrée dans un plan de travail de 20 à 40 m d'épaissur avant une profondeur de 600 mm.

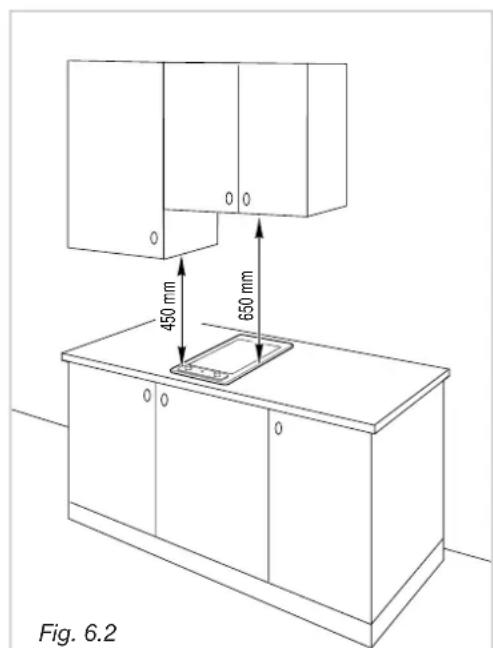

Pour l'encastrement de la table de cuisson dans le meuble, il faut pratiquer une ouverture aux dimensions indiquées sur les figures 6.1a ou 6.1b, bien se rappelant que:

-A l'intérieur du meuble entre le fond de la table de cuisson et la partie supérieure d'un appeareil ou d'une étagère la distance minimale doit être de 30 mm - Toute paroi qui se trouve sur le côte et au dessus de la table de cuisson doit seer à une distance minimale de 100mm. -La paroi à l'arrière de la table de cuisson doit se couver à une distance minima- le de 50 mm - S'il se trouve au dessus de la table de cuisson un meuble suspendu ou une hotte, maintainir entre la table et le meuble ou la hotte une distance minimale de 650 mm. (fig 6.2). - Les revêtements des parois du meuble ou des apparciels adjacents à la table doivent résister à la chaleur (protection contre les échauffements "Y" selon la norme (EN 60335-2-6).

Éviter l'installation près de matériaux inflammables (par ex. rideaux).

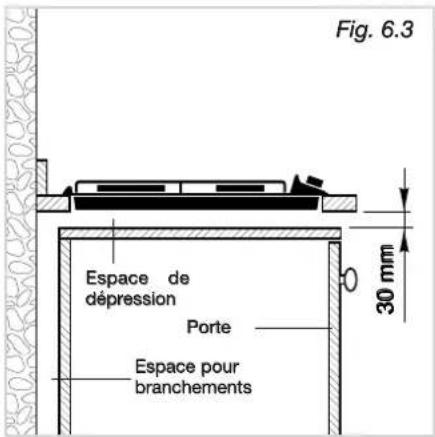

Installation sur des meublesavec porte (fig. 6.3)

Le meuble doit être construit avec les précautions qui conviennent, pour éviter que la pression et la dépression provoquées par la fermeture et l'ouverture, même violente, des portes ne provoquent l'extinction des brûleurs réglés tant sur le minimum que sur le maximum.

Il est conseillé de laisser un espace de dépression de 30 mm entre le fond de la table de cuisson et la partie supérieure du meuble sous-jacent.

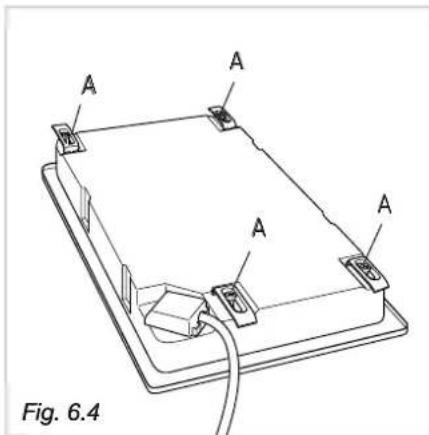

Fixation de la TABLE de cuisson (fig. 6.4)

Chaque table de cuisson est fournie avec une série de pattes et de vis pour la fixation de la table de cuisson à des meubles dont le plan de travail a une épaisseur de 2 à 4 cm.

Le kit comprend 4 pattes "A" et 4 vis autoperceuses "B".

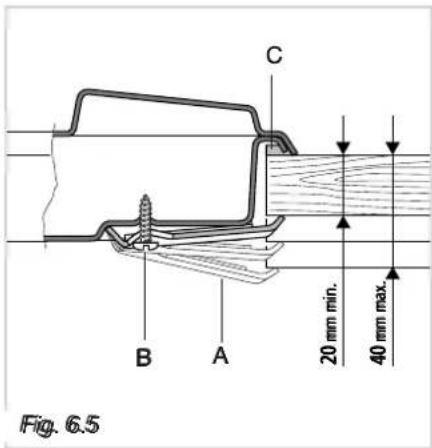

✓ Découper le meuble ✓ Poser le joint "C" sur l'arête de la découpe effectuée sur le meuble, en ayant soin de superposer les extrémités du joint. ✓ Retourner la table de cuisson et monter les pattes "A" dans leur logement respectif, en vissant les vis "B" de quelques tours seulement. Faire attention à monter correctement les pattes comme indiqué sur la figure. ✓ Introduire la table de cuisson dans la découpe du meuble et la positionner correctement. ✓ Disposer les pattes "A" et visser les vis "B" jusqu'au blocage complet de la table de cuisson. Avec un outil bien aiguisé, rogner la partie du joint "C" qui déborde de la table de cuisson.

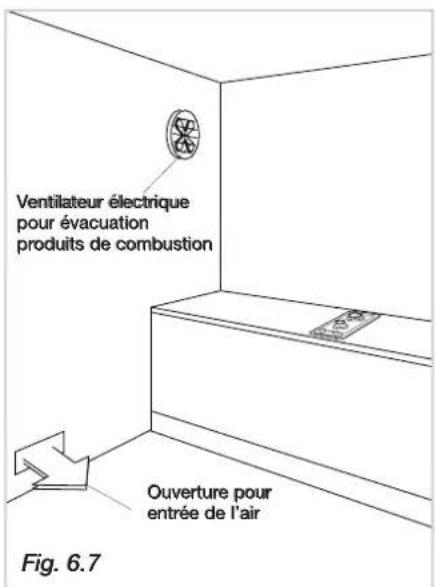

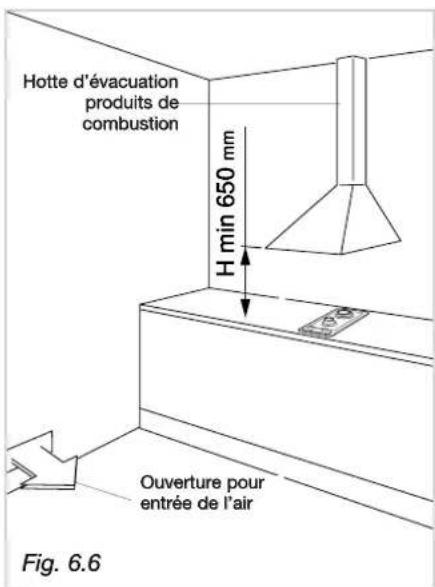

LOCAL d'installation (table de cuisson à gaz)

La pièce dans laquelle l'appareil à gaz est installé doit avoir un apport d'air naturel, nécessaire à la combustion du gaz (conformément aux normes locales en vigueur).

L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures sur les murs extérieurs, avec une section libre d'au moins 100 cm²

Dans le cas d'appareils non équipés de dispositifs de sécurité pour l'absence de flamme, cette ouverture doit avoir une section minimale de 200 cm²

Les ouvertures devraient être positionnées à proximité du sol et, de préférence, du côté opposé par rapport à l'évacuation des produits de combustion ; elles doivent être construites de façon à ne pas pouvoir être bouchées, tant de l'intérieur que de l'extérieur.

Lorsqu'il n'est pas possible de pratiquer les ouvertures nécessaires, l'air peut provenir d'une pièce adjacente, avec ventilation appropriée, à condition qu'il ne s'agisse pas d'une chambre à coucher ou d'une pièce dangereuse (conformément aux normes locales en vigueur).

Dans ce cas, la porte de la cuisine doit laisser passer l'air.

Les produits de combustion de l'appareil à gaz doivent être évacués par une hotte reliée directement à l'extérieur (fig. 6.6).

Si ce n'est pas possible, on peut utiliser un ventilateur électrique, appliqué au mur extérieur ou à la fenêtre, d'un débit suffisant pour garantir un renouvellement de l'air par heure égal à 3-5 fois le volume de la cuisine (fig. 6.7).

Le ventilateur ne peut être installé que si les ouvertures pour l'entrée d'air décrites au chapitre "Pièce où l'installer" existent (conformément aux normes locales en vigueur).

Information techniques pour l'installateur

Avant d'installer la table de cuisson, retirer la pellicule de protection éventuelle.

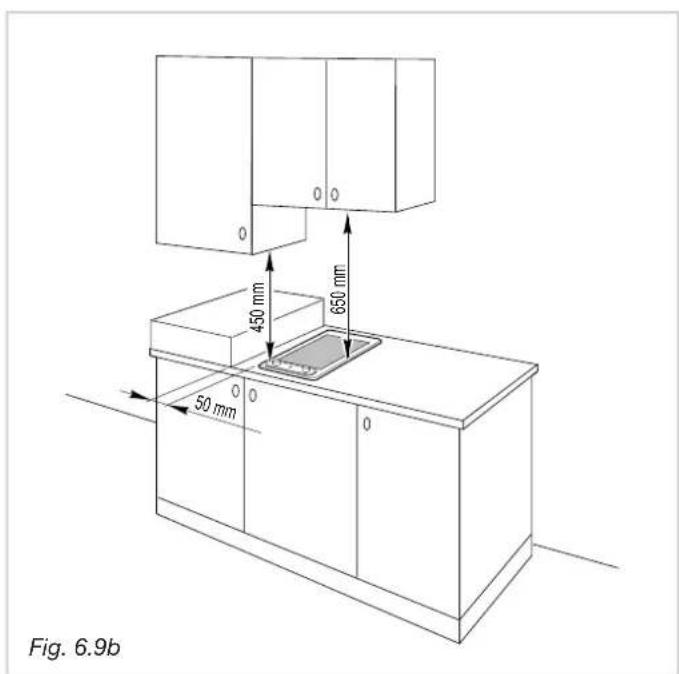

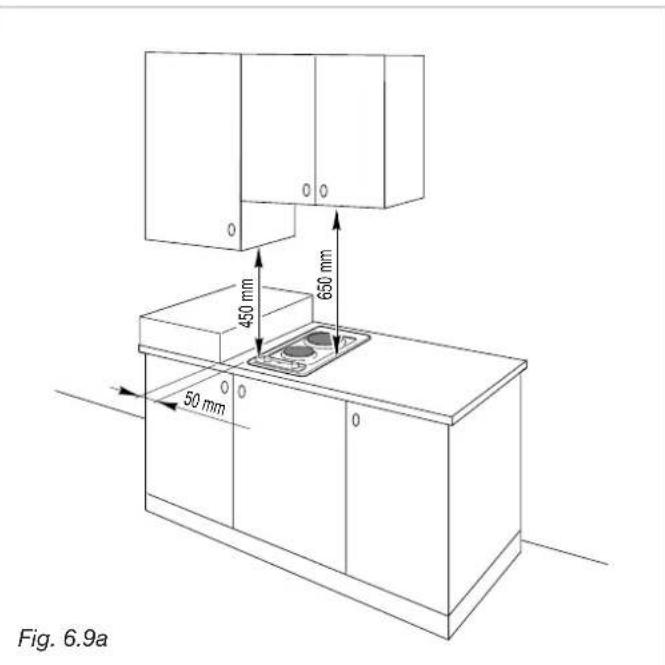

Cette table de cuisson peut être encastrée dans un plan de travail ayant une profondeur de 600 mm et d'une épaisseur de 20 à 40 mm, pour la table 2 plaques électriques, et d'une épaisseur de 30 à 40 mm pour la table vitrocéramique.

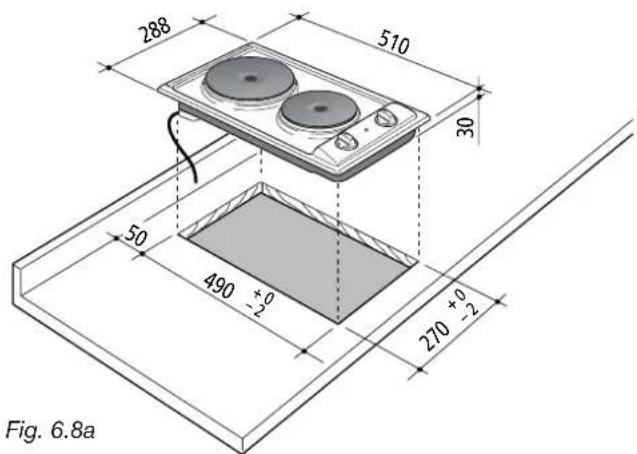

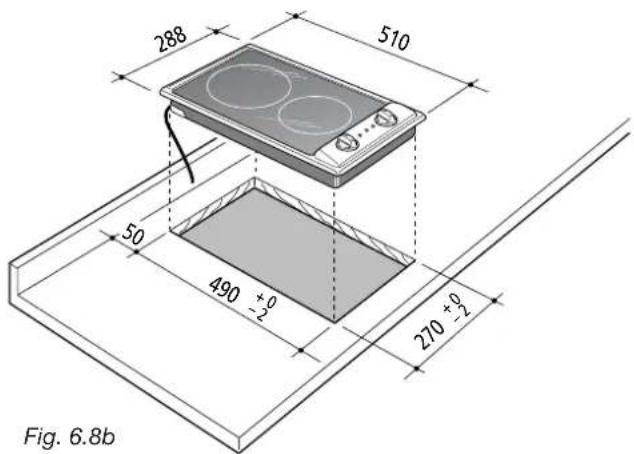

Pour l'encastrement de la table de cuisson dans le meuble, il faut pratiquer une ouverture aux dimensions indiquées sur les figures 6.8a et 6.8b, en se rappelant que :

- À l'intérieur du meuble entre le fond de la table de cuisson et la partie supérieure d'un appareil ou d'une étagère, la distance minimale doit être de 30 mm. - Toute paroi qui se trouve sur le côté et au-dessus de la table de cuisson doit s'éloigner à une distance minimale de 50 mm. - La paroi à l'arrière de la table de cuisson doit se couvrir à une distance minimale de 50 mm. - S'il se trouve au-dessus de la table de cuisson un meuble suspendu ou une hotte, maintenir entre la table et le meuble ou la hotte une distance minimale de 650 mm (figs. 6.9a et 6.9b). - Les revêtements des parois du meuble ou des appareils adjacents à la table doivent résister à la chaleur (protection contre les échauffements "Y" selon la norme (EN 60335-2-6)).

Éviter l'installation près de matériaux inflammables (par ex. rideaux).

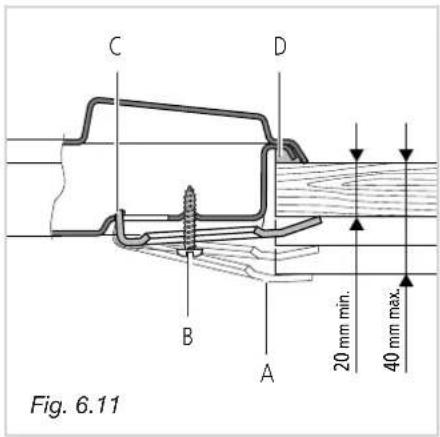

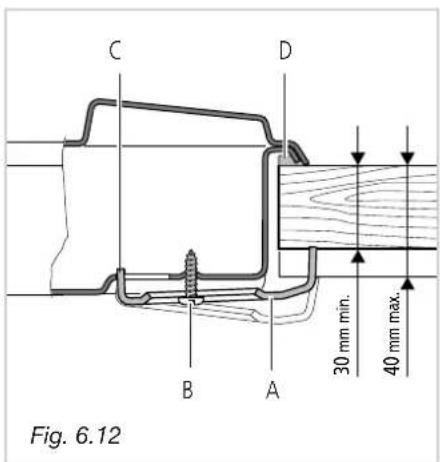

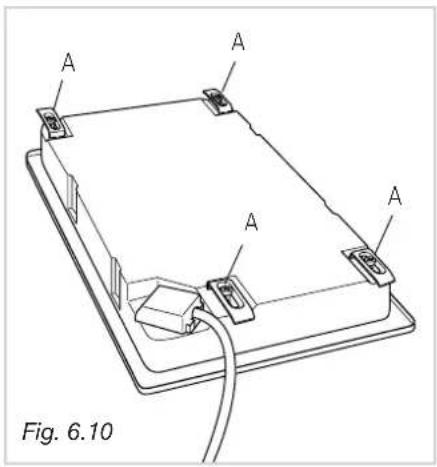

Fixation de la TABLE de cuisson

Chaque table de cuisson est fournie avec une série de pattes et de vis pour la fixation de la table de cuisson à des meubles dont le plan de travail a une épaissur de 2-3 à 4 cm figs. 6.11 (table de cuisson électrique) et 6.12 (table vitrocéramique).

✓ Découper le meuble. ✓ Poser le joint "D" sur l'arête de la découpe effectuée sur le meuble, en ayant soin de superposer les extrémités du joint. ✓ Retourner le grill et monter les pattes "A" (fig. 6.10) dans leur logement respectif, en vissant les vis "B" de quelques tours seulement. Faire attention de monter correctement les pattes comme indiqué sur les figures 6.11 et 6.12. Tourner les pattes de façon à ce qu'elles n'empêchent pas l'introduction du grill dans la découpe. ✓ Introduire le grill dans la découpe du meuble et la positionner correctement. ✓ Disposer les pattes "A", de façon à ce que la griffe "C" des pattes entre dans l'en-coche prévue. ✓ Visser les vis "B" jusqu'au blocage complet du grill. Avec un outil bien aiguisé, rogner la partie du joint "D" qui déborde du grill.

TYPES de gaz

Les gaz normalement utilisés peuvent être groupés, selon leurs caractéristiques, en trois familles:

Gaz liquides (en bouteille) (G30/G31) Gaz naturels (G20/G25)

S'assurer que la table de cuisson est réglée pour le type de gaz avec lequel elle sera alimentée (voir étiquette appliquée sur l'appareil et sur cette notice d'emploi).

Raccordement gaz pour:

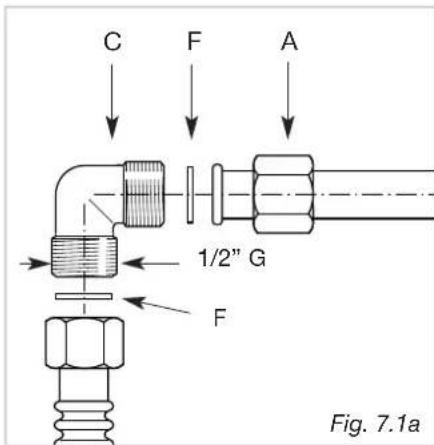

Le groupe raccordement (fig. 7.1a) se compose de:

√1 écrou “A” √1 raccord coude "C" √ rondelles d'entachéité "F"

Le raccordement doit être effectué par un technicien spécialisé conformément aux normes locales en vigueur.

Pour permettre de conserver l'épaisseur de 3 cm, la table de cuisson est munie d'une rainure de maintien du tube de raccordement.

Le raccord d'entrée gaz est filéré G 1/2" et peut être positionné par rotation dans la direction voulue après avoir desserré la connexion raccord "C" - écrou "A" (fig. 7.2a). Il est conseillé de ne jamais le mettre en position horizontale ou verticale.

BE cat: II 2E+3+

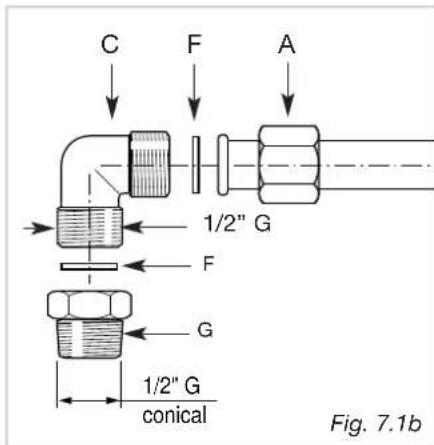

Le groupe raccordement (fig. 7.1b) se compose de:

1 écrou “A” 1 raccord coude "C" 1 rondelle d'étanchéité "F" 1 raccord conique "G" Le raccordement doit être effectué par un technicien spécialisé conformément aux normes locales en vigueur.

Avant de procéder au raccordement de l'appareil à la conduite du gaz, monter le raccord conique "G" (fourni avec l'appareil) sur le raccord coude "C", en interposant le joint "F".

Pour permettre de conserver l'épaisseur de 3 cm, la table de cuisson est munie d'une rainure de maintien du tube de raccordement.

Le raccord d'entrée gaz est filéré G 1/2" et peut être positionné par rotation dans la direction voulue après avoir desserré la connexion raccord "C" - écrou "A" (fig. 7.2b). Il est conseillé de ne jamais le mettre en position horizontale ou verticale.

Important:

✓ Ne jamais forcer pour tourner le raccord C, avant d'avoir desserré le manchon fileté A. ✓ Les joints F (fig. 7.1) sont les éléments de garantie de l'étanchéité du branchement au gaz. Il est conseillé de les remplacer lorsqu'ils présentent la moindre déformation ou imperfection. Faire attention que, dans le cas où l'on utilise des tubes métalliques flexibles, ceux-ci ne sont pas au contact de parties mobiles ou écrasés. ✓ Le branchement avec des tubes métalliques rigides ne doit pas provoquer de sollicitations à la rampe de la table de cuisson. ✓ Les tubes couples doivent pouvoir être inspectés sur toute leur longueur et remplacés avant la date limite d'utilisation (marquée sur le tuyau) et avoir une longueur maximale de 2 m. ✓ APRÈS le branchement, vérifier l'étanchéité des raccords à l'aide d'une solution savonneuse, jamais avec une flamme.

Fig. 7.2

TABLEAUX DES INJECTEURS

Cat: II 2E+3+	Débit nominal	Débit reducti	G30/G3128-30/37 mbar	G20/G2520/25 mbar
BURNERS	[Hs - kW]	[Hs - kW]	Ø injecteur[1/100 mm]	Ø injecteur[1/100 mm]
Semi-rapide (SR) 1,75	0,45 65 97
Rapide (R) 3,00 0,75 85	115
Triple couronne (TC) 3	50 1,50 95 135

Fig. 7.3

Adaptation aux differents TYPES de gaz

Au cas où l'on utilise un gaz différent de celui indiqué sur la plaque signalétique, il faut adapter la table de cuisson à cette nouvelle fonction.

Chaque table de cuisson est dotée d'une série d'injecteurs pour les différents types de gaz.

Au cas où ils ne sont pas fournis, on peut les couvrir auprès des Services Après-Vente.

Choisir les injecteurs suivant le tableau injecteurs ci-après. Le diamètre des injecteurs, exprimé en centièmes de millimètre, est gravé sur le corps de chacun d'eux.

Operations a effectuer pour substituer les injecteurs

Pour le remplacement des injecteurs, il faut procéder de la façon suivante:

• Enlever les grilles et les brûleurs
• Avec une clé tube de 7, dévisser les injecteurs "J" (Fig. 7.3 - 7.4) et les substituer par ceux qui sont appropriés au gaz à utiliser.

Les brûleurs sont conçus de manière à ne pas exiger de réglage de l'air primaire.

Fig. 7.4

Reglage du minimum des bruleurs a gaz

En passant d'un type de gaz à un autre, il faut veiller à ce que le début réduit soit correct.

Une flamme correcte au début réduit doit être d'environ 4 mm ; le passage brusque du maximum au ralenti ne peut jamais causer l'extinction de la flamme.

Le réglage de la flamme s'effectue comme suit:

Allumer le brûleur - Porter la manette en position "minimum" - Enlever la manette

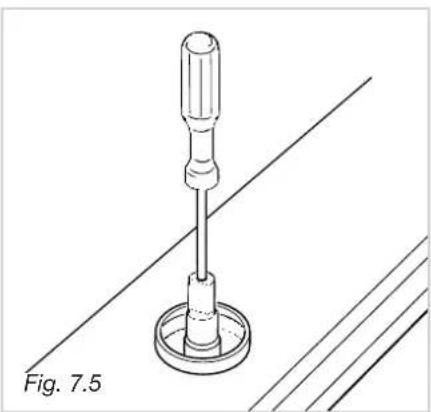

Pour les robinets avec vis de réglage à l'intérieur de l'axe (fig. 7.5):

Tourner la vis à l'intérieur de l'axe du robinet jusqu'au réglage correct à l'aide d'un tournevis de 3 mm max. de diamètre.

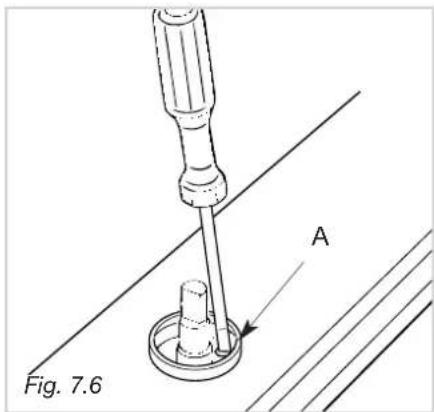

Pour les robinets avec vis de réglage sur le corps (fig. 7.6):

Tourner la vis "A" jusqu'au réglage correct à l'aide d'un tournevis.

Pour le gaz G30/G31, visser complètement la vis de réglage.

Lubrification des robinets de gaz

Si un robinet de gaz montre une certaine résistance quand on peut le tourner, il faut le remplacer par un technicien qualifié.

IMPORTANT: L'installation doit être effectuée suivant les instructions du constructeur. Une installation erronée peut causer des dommages aux personnes, animaux ou choses; le constructeur ne peut en être tenu pour responsable.

Branchement au RESEAU electrique

✓ Le branchement au réseau doit être effectué par un technicien qualifié et conformément aux normes locales en vigueur. L'appareil doit être relié au réseau électrique, après vérification que la tension correspond bien à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique peut supporter la charge indiquée également sur la plaquette. ✓ Au cas où l'appareil est fourni sans fiche, il faut monter une fiche normalisée adaptée à la puissance absorbée par l'appareil. ✓ La fiche bipolaire doit être branchée sur une prise reliée à la mise à la terre conformément aux normes locales en vigueur. ✓ Les couleurs des fils du câble d'alimentation de cet appareil peuvent ne pas correspondre aux marques colorées qui permettent de repérer les bornes de votre prise, si cela est le cas, procéder comme suit :

• le fil jaune/vert doit être relié à la borne de la prise marquée par la lettre PE ou le symbole de terre ou encore colorée en vert ou en jaune/vert;
• le fil bleu doit être relié à la borne portant la dette N ou colorée en noir;
• le fil marron doit être relié à la borne portant la dette L ou colorée en rouge.
• âble d'alimentation ne doit pas venir au contact avec des parties chaudes et doit être placé de façon à ne dépasser en aucun point la température de 75°C Lorsque l'appareil est installé, la prise ou l'interrupteur doit être toujours accessibles.
• L'appareil doit être alimenté individuellement; d'autres appareils installés éventuellement à proximité doivent être alimentés séparément.

Le branchement à la terre de l'appareil est obligatoire. Le constructeur décline toute responsabilité pour tout problème résultant de la non-observation de cette règle.

• N. B. Ne pas utiliser d'adaptateurs, de réducteurs ou de dérivateurs lors du branchement au réseau, car ils peuvent provoquer des surchauffes ou des brûlures.
• Si l'on remarque une fêlure sur la surface de la table de cuisson, déconnecter l'appareil du réseau.

Si l'installation électrique avait subi des modifications pour le raccordement ou si la prise et la fiche de l'appareil étaient incompatibles, s'adresser pour le remplacement à un technicien qualifié.

Ce dernier doit s'assurer en particulier que la section des câbles de la prise est adaptée à la puissance absorbée par l'appareil.

Avant toute intervention sur la partie électrique de l'appareil, le débrancher du réseau électrique.

Reparations

Remplacement du câble d'alimentation (pour modèles 2 plaques électriques et vitrocéramique.

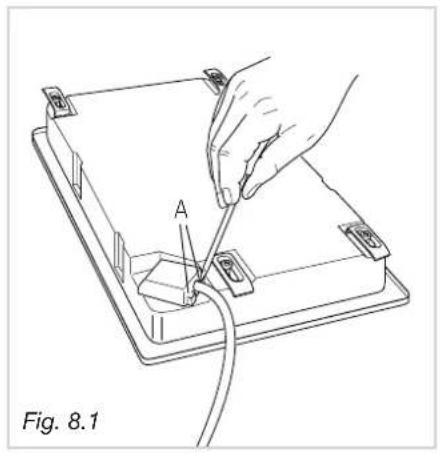

Retourner la table de cuisson et détacher le couvercle du bornier à l'aide d'un tournevis passé dans les deux crans "A" (fig. 8.1).

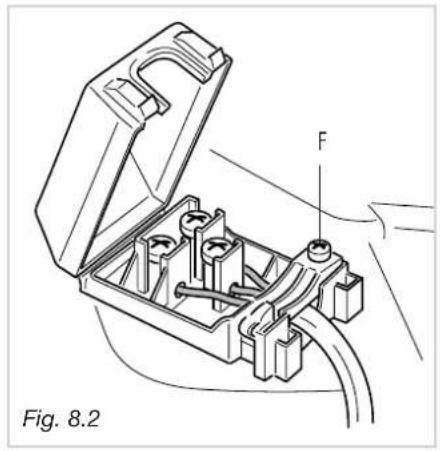

Ouvrir le serre-cable en dévissant la vis "F" (fig. 8.2), dévisser les vis des bornes et retirer le câble.

Le nouveau câble d'alimentation, de type et de section adéquats, est raccordé au bornier suivant le schéma fig. 8.3.

Remplacement du câble d'alimentation (pour modèles à gaz)

• Le câble d'alimentation doit être remplacé par un câble du même type que celui monté sur l'appareil.
• Le câble électrique doit être relié au bornier suivant le schéma de la fig. 8.4.

TABLE de cuisson à gaz

type "H05V2V2-F" résistants à une température de 90°C.

230V 3× 0,75mm

TABLE De cuisson plaques electriques

Le diamètre externe du câble d'alimentation ne doit pas dépasser 9 mm.

type "H05RR-F"

230V 3× 1,50mm

TABLE De cuisson vitroceramique

Le diamètre externe du câble d'alimentation ne doit pas dépasser 9 mm.

type "H05RR-F"

230V~3x1,50mm 2
