| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte décorative |
| Dimensions | 90 cm de largeur |
| Débit d'aspiration | Jusqu'à 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Filtre à graisse | Filtre métallique, lavable au lave-vaisselle |
| Éclairage | Éclairage LED intégré |
| Niveau sonore | Max 65 dB |
| Installation | Installation murale |
| Alimentation | 220-240 V, 50 Hz |
| Consommation énergétique | Classe énergétique C |
| Maintenance | Filtres à nettoyer régulièrement, entretien des moteurs |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - CDH 901AX CORBERO
Questions des utilisateurs sur CDH 901AX CORBERO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CDH 901AX - CORBERO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CDH 901AX de la marque CORBERO.
MODE D'EMPLOI CDH 901AX CORBERO
NO pourrait lavarse o reciclarse.

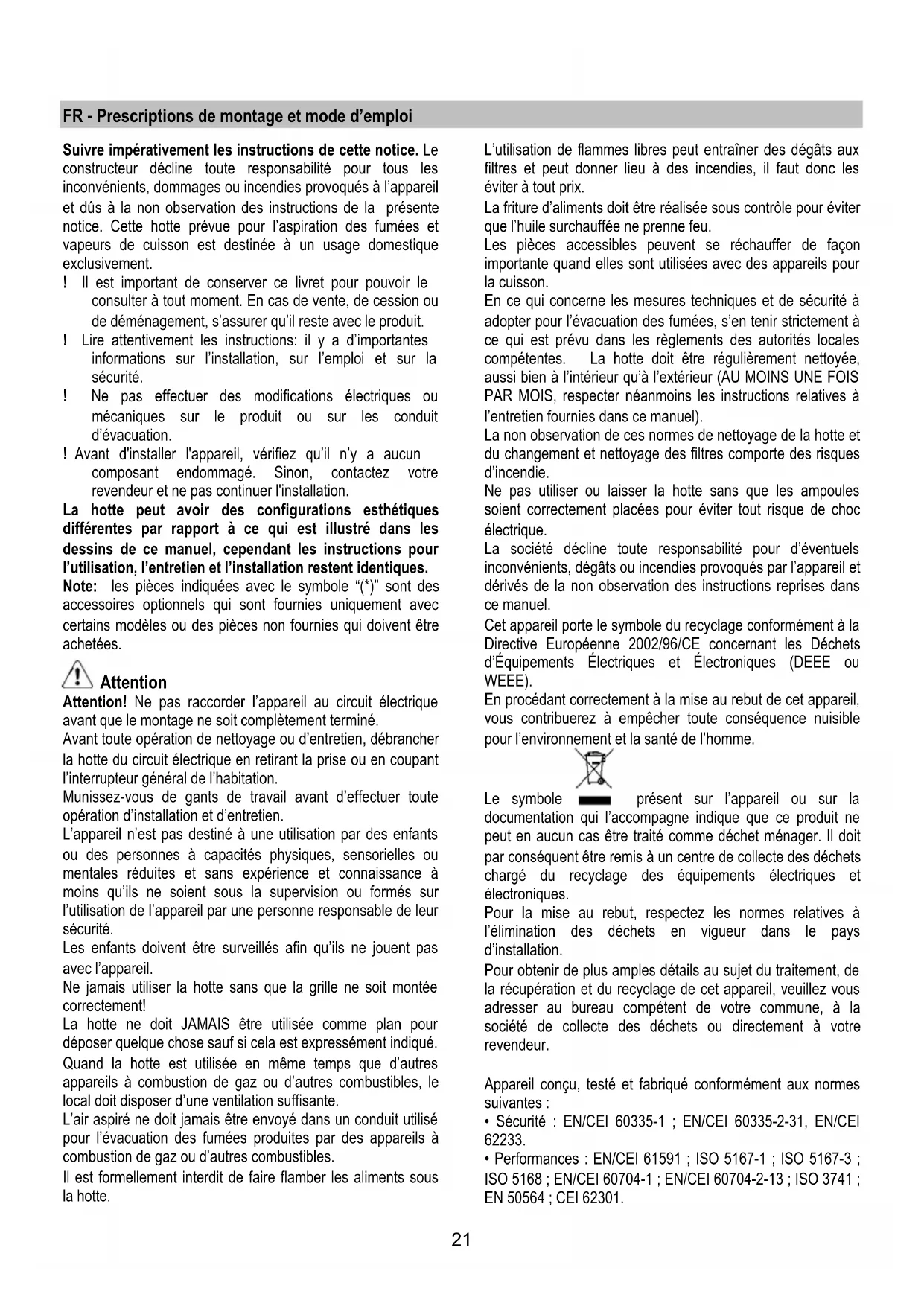

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la presente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.
! Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'insteller l'appareil, vérifie qu'il n'y aeldom composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.
La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Note: les pieces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
Attention
Attention! Ne pas raccarder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotter sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS etre utilise comme plan pour déposer quelsque chose sauf si cela est expressément indique.
Quand la hotte est utilisé en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparciels à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentés sous la hotte.
L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparêls pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements electriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil concu, testé et fabriqué conformément aux normes suivantes:
- Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233.
-
Performances: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741; EN 50564; CEI 62301.
-
CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental: Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin deMAINIPER une réduction efficace des odeurs. Nettoyer le(s) filtres àGRAISSSE lorsque cela est nécessaire afin de MAINIPER un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.
Version évacuation extérieure
La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis). Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.
Attention! Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.
Version recyclage
Dans l'eventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtre à charbon actif et d'un deflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieur B et à la bague de connexion montée sur le deflecteur F (tuyau d'évacuation et colliers de fixation non fournis).
Attention! Si la hotte est livrée sans filtré à charbon, celui ci doit être commandé et monté avant la mise en service.
Installation
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinieres electriques et de 65cm dans le cas de cusinieres a gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.
Montage
Avant de commencer l'installation:
- Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation可以选择.
- Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(son) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipment (par exemple: vis (), garanties () etc., dans ce cas, enlevez-les et conservez-les.
- Protégier la cusinière et la hotte contre d'eventuels débris et dégats en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
- Préparez le branchement électrique et veillez qu'à proximé de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu'il soit possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquemment Version Evacuation).
- Effectuer tous les travaux de maconnerie nécessaires (par exemple: installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
La boîte de raccordement électrique doit être fixée comme indiqué aux Fig. A-B-C.
Fig. 5
- A l'aide d'un crayon, réaliser une ligne sur la paroi, jusqu'au plafond, correspondant à la ligne mediane, ce qui facilitera les opérations d'installation.
- Appliquer le gabarit de forage au mur: la ligne verticale mediane imprimée sur le gabarit de forage devra correspondre à la ligne mediane dessinée sur le mur, en
outre, le bord inférieur du gabarit de forage devra correspondre au bord inférieur de la hotte.
- Forer comme indiqué sur le gabarit, insérer les chevilles au mur et visser les 2 vis dans les trouss supérieurs en laissant un espace entre la tete de la vis et le mur d'environ 1cm.
Remarque: RÉalisier toujours tous les trouès indiqués sur le gabarit: les 2 supérieurs servent pour accrocher la hotte tandis que les trouès inférieurs (généralement 1 central ou plusieurs lateraux) servent pour la fixation définitive et de sécurité.
- Appliquer l'étrier de support cheminées „G“ à la paroi adhérant au plafond, utiliser l'étrier de support cheminées comme gabarit de forage (si présente, la petite fente sur le support doit correspondre avec la ligne précédemment tracee sur le mur) et marquer 2 troughs avec le crayon, réaliser les troughs, insérer 2 chevilles.
- Fixer l'etrier de support cheminées à la paroi à l'aide de 2 vis.
- Accrocher la hotte aux 2 vis supérieures (voir phased installation 3).
- Introduire et visser dans le/les trou/s inférieur/s les vis (et rondelle/s!) pour la fixation définitive (OBLIGATOIRE!!) ensuite, après avoir vérifié l'horizontalité de la hotte, VISSER FERMEMENT TOUTES LES VIS inférieures et supérieures.
Remarque: les points de fixation inférieurs sont visibles en enlevant les filtres anti-graisse et se trouvent sur les cots et/ou au centre de la hotte (dans ce cas, après avoir enlevé le chassin du filtré au charbon si present).
Il est de toute façon conseilé d'utiliser, lorsqu'ils sont disponibles, les trouss latéraux pour augmenter la stabilité de la hotte.
- RÉalisér le raccordement d'un tube (tube et joints de fixation non fournis, à acheter séparément) pour l'évacuation des fumées à l'anneau de raccordement placé au-dessus de l'unité moteur d'aspiration.
L'autre extrémité du tube devra être reliée à un dispositif d'évacuation des fumées vers l'extérieur en cas d'utilisation de la hotte en version aspirante. Dans le cas où l'on souhaiterait utiliser la hotte en version filtrante, fixer alors à l'étrier de support G le déflecteur F et relier l'autre extrémité du tube à l'anneau de raccordement placé sur le déflecteur F.
- Effectuer le raccordement électrique.
- Appliquer les cheminées et les fixer au-dessus à l'aide de 2 vis (10a) à l'étrier de support cheminées „G" (10b).
- Faire glisser la partie inférieure de la cheminée en couverture complète du groupe d'aspiration jusqu'à l'insérer à l'endetroit prévu au-dessus de la hotte.
Remonter le chassin du filtré à charbon et le/les filtré(s) àGRAISE et contrcler le fonctionnement parfait de la hotte.
Description de la hotte
Fig. 1
- Panneau de contrôle
- Filtre anti-graisse
- Poignée de décrochage du filtré anti-graisse
- Lampe halogène
- Écran vapeurs
- Cheminée telescopique
- Sortie de l'air (uniquement pouremploi dans la version recyclage)
Fonctionnement
La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
a. Interrupteur lumieres ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de l'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage,utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négigé ou au non respect des consignes de sécurité precedemment mentionnées.
Filtre anti-gras
Fig. 2
Il retient les particules deGRAISE issues de la cuisson.
Le filtrte anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.
Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 3
Retient les odeurs désagreables de cuisson.
La saturation du charbon actif se constate après un employé plus ou mois long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré àGRAisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Enlever le chassin de support filtre en tournant de 90^ les boutons (g) qui le fixent à la hotte.
Introduire le coussinet (i) au charbon à l'intérieur du chassin (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).
On peut utiliser un filtré à charbon traditionel, ni livable ni régénabler, qui doit être changé tous les 3 ou 4 mois.
Chassinis tapis du filtre à charbon sont soudés ensemble, le chassinis eventuellement fourni avec la hotte ne doit donc pas etre utilisé.
Si on peut utiliser ce contrôle, l'introduire dans son logement et fermer-le on tournant les 2 boutons.
Remplacement des lampes
La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.
Pour le remplacement, s'adresser au service d'assistance technique.
