FOIRE AUX QUESTIONS - Performance Expert PS 165FX FOCAL

Comment installer le tweeter du PS 165FX ?

Le tweeter peut être monté de deux façons : en support orienté (inclinaison 10° ou 30°) ou en encastré (percer un trou de 45 mm de diamètre). Dans les deux cas, retirez la grille avec un objet pointu, faites pivoter le tweeter pour le dégager, passez les fils, puis bloquez-le en le tournant. Remettez toujours la grille car elle influence la réponse en fréquence.

Quelle puissance d'amplification est recommandée pour ces enceintes ?

La puissance nominale est de 80 W et la puissance maximale de 160 W. Utilisez un ampli délivrant entre 50 et 160 W RMS par voie pour de bonnes performances sans risque d'endommagement.

Comment régler le niveau du tweeter ?

Un commutateur à l'intérieur du filtre permet d'ajuster le niveau du tweeter. Si le tweeter est proche du woofer, réglez sur 0 dB ; s'il est éloigné (tableau de bord), utilisez -3 ou 0 dB pour éviter un son agressif ou un manque de définition.

Quelle est l'impédance des enceintes ?

L'impédance est de 4 ohms, ce qui les rend compatibles avec la plupart des amplificateurs de voiture. Vérifiez que votre ampli supporte 4 ohms en stéréo.

Puis-je utiliser ces enceintes en bi-amplification ?

Oui, le modèle PS 165FX permet une bi-amplification 4 canaux. Connectez chaque voie de l'ampli au filtre et aux haut-parleurs selon le schéma fourni dans le manuel (page 10).

Comment fixer les filtres fournis ?

Les filtres doivent être fixés avec les vis fournies ou avec du double-face dans un endroit sec et aéré. Ouvrez le boîtier en appuyant sur les flèches. Si l'accès est difficile, effectuez le câblage et les réglages avant la fixation définitive.

Quels sont les risques d'une écoute à fort volume ?

Une écoute prolongée au-delà de 110 dB peut endommager durablement l'audition. Des niveaux supérieurs à 130 dB, même brefs, peuvent causer des lésions irréversibles. Utilisez le volume avec modération.

Que faire en cas de panne ou de défaut ?

Contactez votre revendeur Focal. En France, la garantie est de 2 ans à partir de la date d'achat. Renvoyez l'appareil dans son emballage d'origine, à vos frais ; s'il est sous garantie, il sera réparé ou remplacé gratuitement.

Comment nettoyer les haut-parleurs avant installation ?

Avant le montage, effectuez un nettoyage soigneux de la zone d'installation. Évitez les copeaux métalliques et les poussières qui pourraient endommager la membrane ou la bobine.

Où trouver les pièces de rechange ?

Les pièces détachées (tweeter, woofer, filtres, grilles) sont disponibles auprès de votre revendeur Focal agréé ou sur le site officiel. Utilisez uniquement des pièces d'origine pour préserver les performances.

MODE D'EMPLOI Performance Expert PS 165FX FOCAL

User manual / Manuel d'utilisation

English page 3

Francais page 8

PERFORMANCE EXPERT PS 165F/130F - PS 165FX/165F3

User manual

English version

Manuel d'installation

Version française

Nous vous remercions d'avoir choisi les kits Intégration Séparés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicity intégrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'ecoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Avont tout, verifiez l'espace disponible pour I'encastrement des haut-parleurs (se reporter aux plans sur I'emballage) puis procedez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.

• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout materiel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de materiel defectueux, celui-ci doit etre expedié a vos frais, dans son emballage d'origine apprés du revendeur, lequel analysera le materiel et déterminera la nature de la panne. Si celui-ci est sous garantie, le materiel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect [bobines mobiles brûlées par exemple...].

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixees localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerne.

C

PERFORMANCE EXPERT PS 165F/130F - PS 165FX/165F3

Manuel d'installation

10

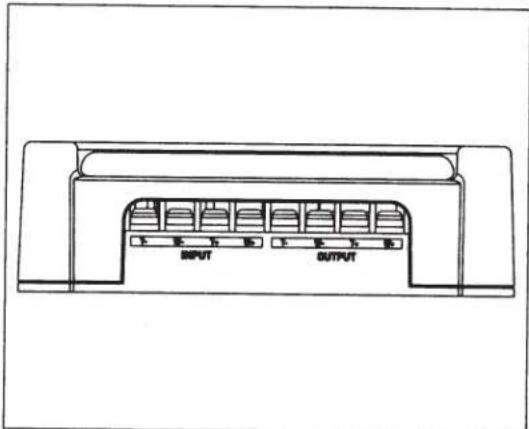

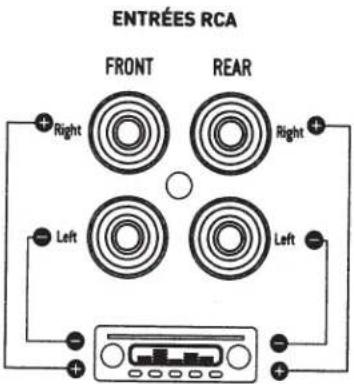

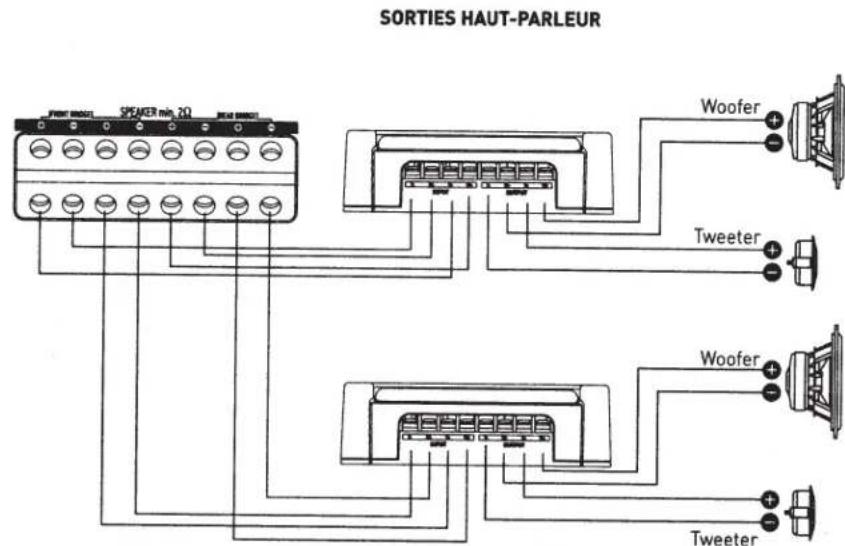

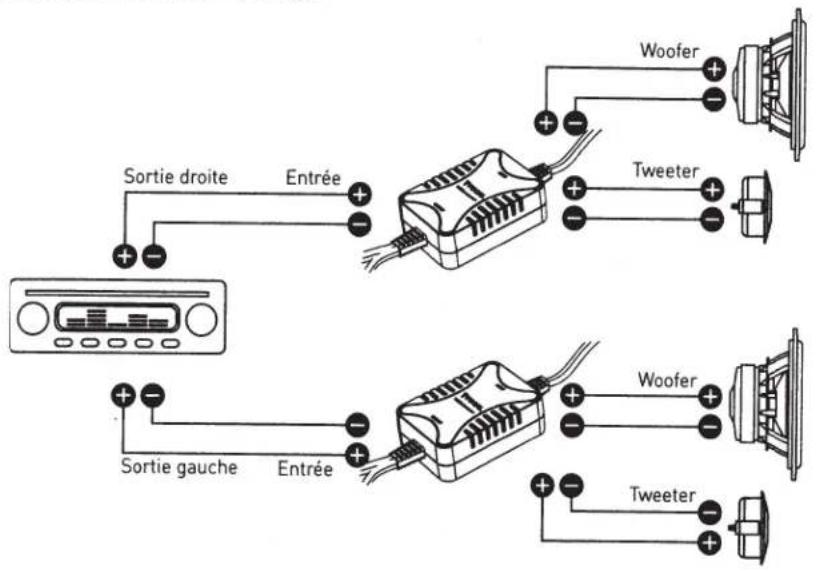

Connections kit 2 voies dans le cas d'une bi-amplification - PS 165FX (amplification 4 canaux)

PERFORMANCE EXPERT

PS 165F/130F - PS 165FX/165F3

Manuel d'installation

11

Connections kit 2 voies - PS 130F - PS 165F

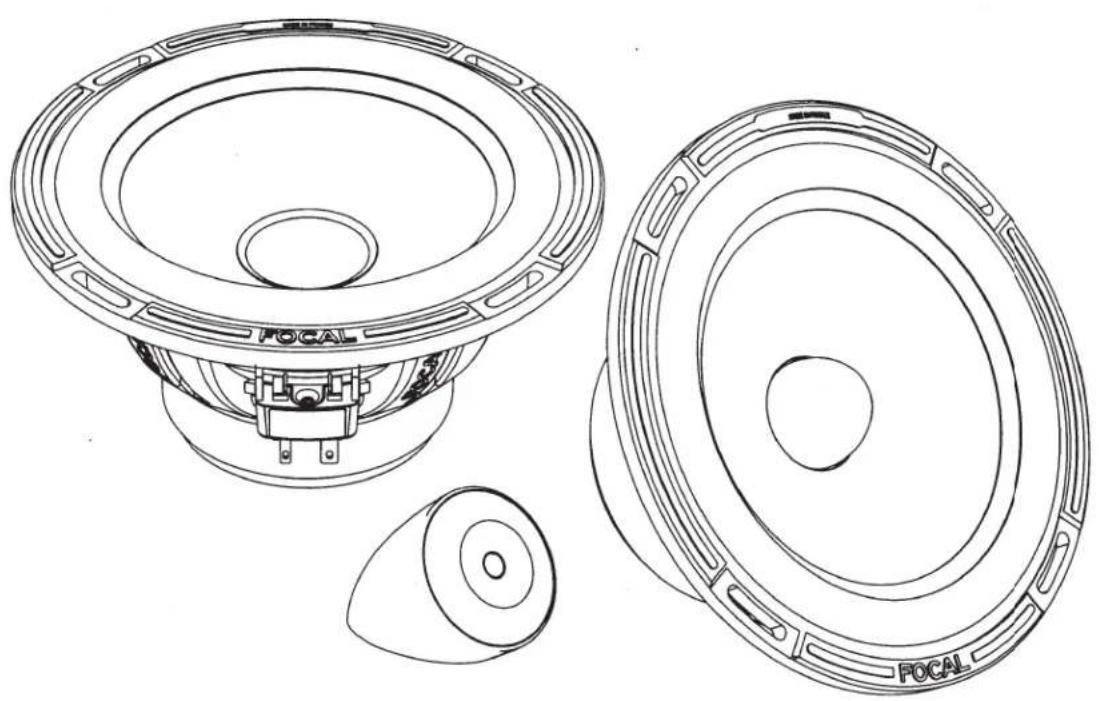

Installation du tweeteter - TNF (PS 165FX/165F3 - PS 130F/165F kit)

Il existe deux possibités de montage : montage dans support orienté et montage encastré.

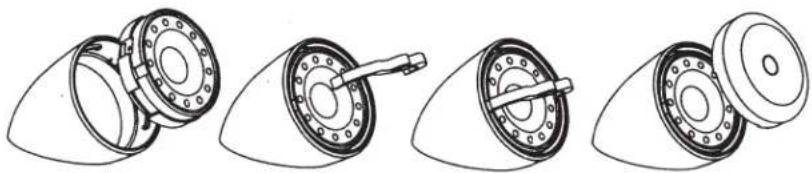

Pour installer le tweete, vous devez le sortir de son support : retirez la grille en la tirant à l'aide d'un objet pointu. puis utilisez l'util fourni pour faire tourner le tweete et le dégager de son logement. N'oubliez pas de remetter la grille, celle-ci a une très grande importance sur la reponse en fréquence du tweeter.

Montage support orienté : besoin l'inclinaison [10° ou 30°], fixer le support avec les vis fournies, passer les fils puis bloquer le tweeteter en le faisant pivoter. Remettre la grille.

Montage encastre : découvert un trou de 45 mm de diamètre, installer la barrette avec la vis fournie sur le support. Insérer le support et la barrette puis visser afin que la barrette viennent pincer le support. Passer les fils et bloquer le tweeteter en le faisant pivoter. Remetre la grille.

PERFORMANCE EXPERT PS 165F/130F - PS 165FX/165F3

Manuel d'installation

12

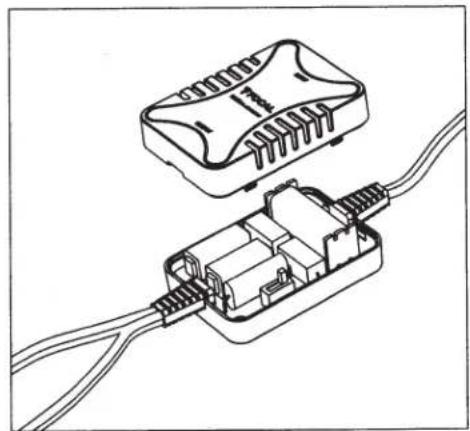

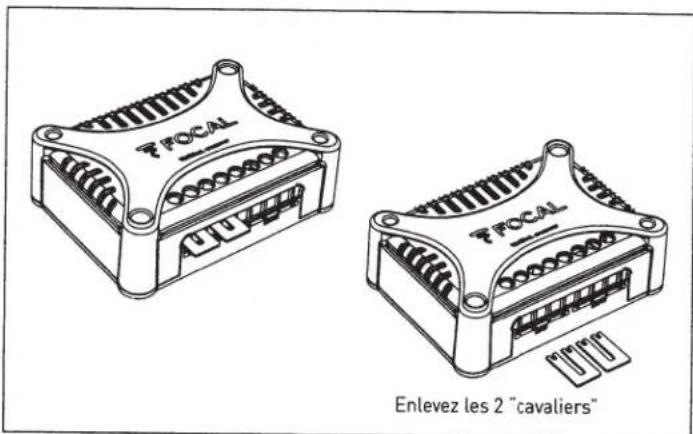

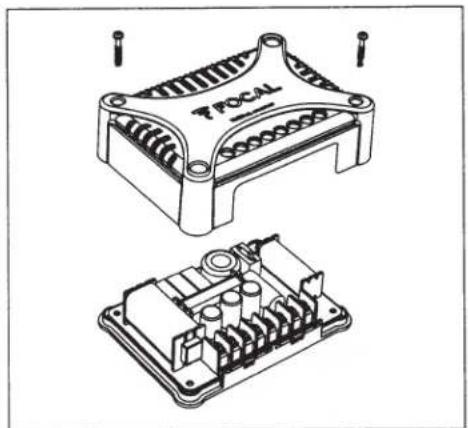

Fixation des filtres

Les filtres doivent etre fixes vis fournies ou double face dans un endroit sec et aere de preference. Pour ouvrir les boitier, appuyer suivant les flches du schema ci-contre.

Si les filtres sont peu accessibles, procedez au cablage et aux reglages avant la fixation definitive.

PS 165FX - PS 165F3

PS 165F-PS 130F

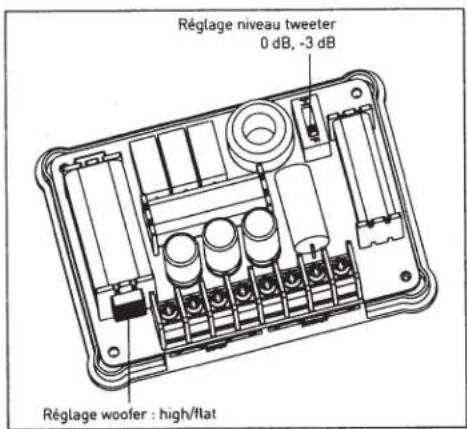

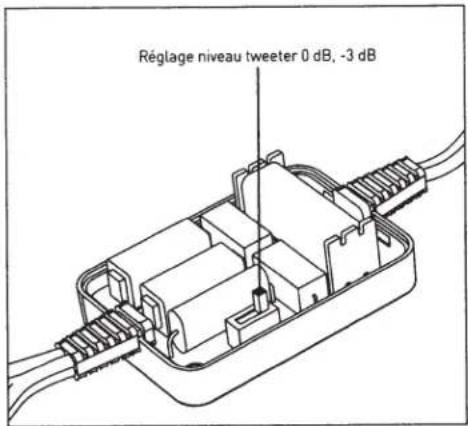

Réglage de niveau du tweeter

Le commutateur place à l'intérieur du filtrer permet d'ajuster le niveau du tweeter en fonction de vos goûts et aussi de l'emplacement des haut-parleurs dans votre habitacle, ici afin d'avoir la(Meilleure) restitution sonore possible. Trop de niveau dans l'aigu donne un son agressif et un manque de niveau altere la definiion et la dynamique.

Si le tweeter est installe tres pres du haut-parleur de grave-mEDIUM, le regler sur 0.

Si te tweeter est installe sur le tableau de bord ou en haut de portiere et le woofer dans la portiere, le regler sur -3 ou 0 dB.

PS 165FX - PS 165F3

PS 130F - PS 165F

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière Cedex - FRANCE

Vos :

Votre nom : , Age : , Profession :

Votre adressé complète :

Votre adress e-mail :

Vos centres d'intérêts :

Chez yous, possedez-vous des enceintes haute-fidelite ?

Si oui, précisez la marque :

Lisez-vous la presse ecrite ?

Si oui,quel(s) titre(s):

Votre équipement audio/video (marques et modedes) avant l'acquisition du produit Focal :

Lecteur CD/tuner : . Lecteur multimédia :

Système de navigation : . Amplificateur :

Kit haut-parleur : . Caisson de grave / subwoofer :

Autres éléments :

Votre choix pour l'achat de ce modele Focal s'est fait en fonction de :

• Conseil du revendeur - Conseil d'un ami, relation
• Visite d'un salon, d'une exposition - Rapport qualité / prix
• Qualité sonore, écoute en auditorium - Possède déjà des produits Focal
• Fiabilité / qualité de fabrication - Catalogues
• Esthétique / finition - Matériel français
  □-Article de presse écrite (si oui, précisez le -Autre : titre du magazine):

Votre Produit Focal :

Modèle: N° de série :

Nom du revendeur : Ville :

Date de l'achat : Prix de l'achat :

Avez-vous confié l'installation du produit à votre revendeur ?

Si non, pourquoi : Modèle de voiture :

Ces informations sont necessaires a notre societe pour traiter voire demande. Elles sont enregistrées dans notre fichier de clients et ne peuvent dander lieu a l'exercice du croit d'acces et de rectification apres de notre service clientele (04 77 43 57 00).

Si you ne souhaitez pas que vos données soient utilisees par nos partenaires a des fins de prospection, veuillez cocher la case ci-contre. Si you ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie electronique, merci de cocher la case ci-contre.

Voues eesusceptibles de recevoir des offers commerciales de notre societe pour des produits analogues a ceux que you avez achetes Si you ne le souhaitez pas, cochez la case ci-contre. Nous garantissons la confidentialite de ces informations.

Tweeter à dôme inversé en Aluminium/Magnésum

Puisance max.:160W

Poussance nom.:80W

Sensibility [2.83 V/1m] - 97,2 dB

Impedance: 4 ohms

Response en fréquence: 55 Hz - 28 kHz

Grilles fumnes

1K2Vie separate.diametre 165 mm

Wooler:165 mm

Profanditha-77n

Membrane FLAX

Tweeter a cupola ryvesciata in Alluminio/Magnesio

Potenza max:160W

Potenza nom. : 80 W

Sensibility [283 W/m] : 92.2 dB

Impedenza : 4 Chins
