Universal ISS 165 - Haut-parleur voiture FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	Focal
Modèle	Universal ISS 165

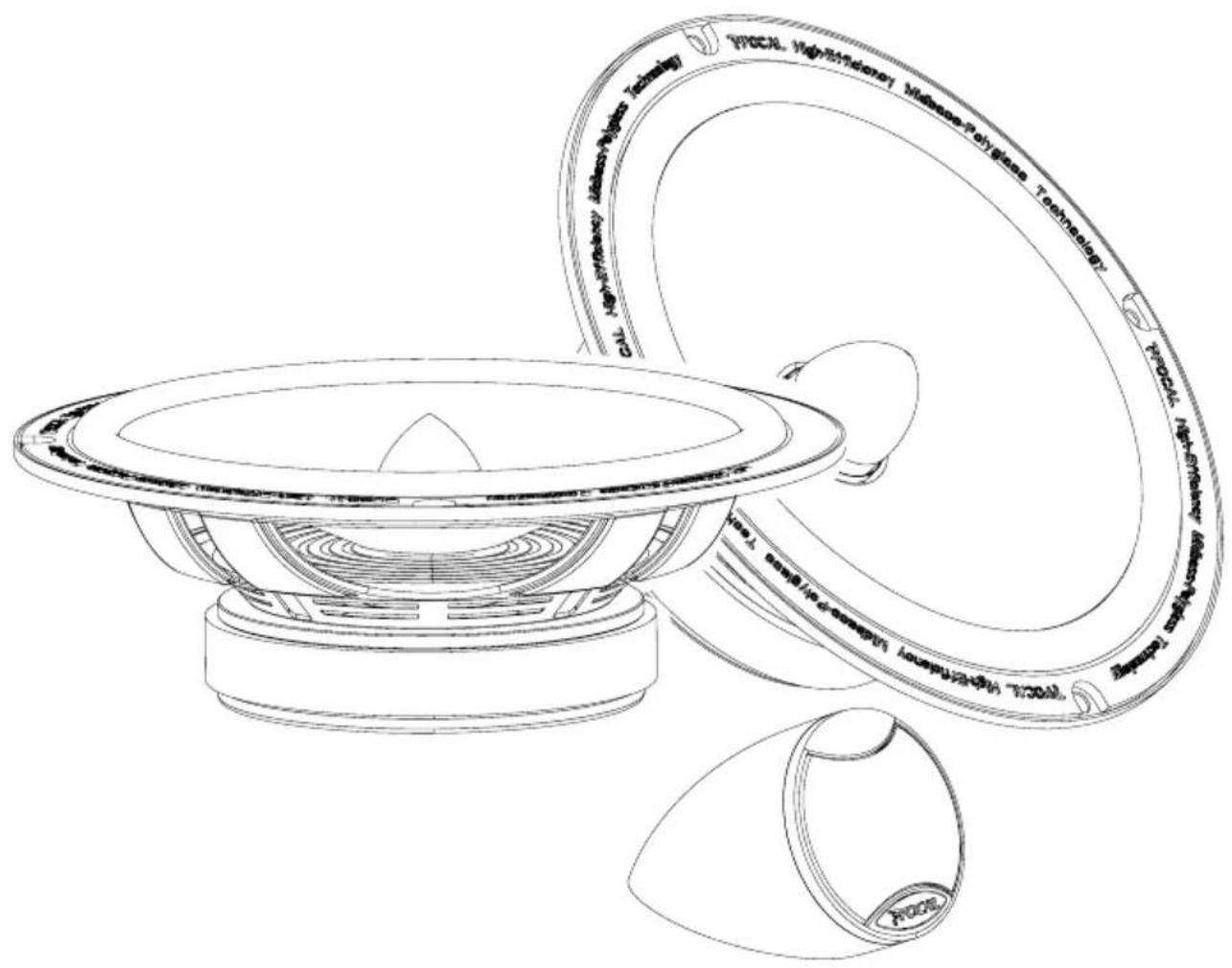

Type de produit	Kit haut-parleur 2 voies séparées pour voiture
Composition	1 tweeter à dôme aluminium + 1 woofer 165 mm + câbles et filtres intégrés
Diamètre du woofer	165 mm
Type de tweeter	Dôme aluminium inversé
Connectique	Filtre intégré au connecteur du tweeter ; bornier sur woofer avec repères + et -
Impédance nominale	4 ohms
Puissance admissible (RMS)	60 W
Puissance crête	120 W
Réponse en fréquence	60 Hz – 20 kHz
Rendement (sensibilité)	90 dB (2,83 V/1 m)
Matériaux de la membrane	Tweeter : aluminium ; Woofer : polyglass (fibre de verre imprégnée)
Dimensions du woofer (diamètre extérieur)	165 mm
Profondeur de montage du woofer	Environ 55 mm selon véhicule
Poids	Environ 1,5 kg (le kit)
Type d'installation	Encastrement dans emplacement d'origine ou sur support fourni
Utilisation recommandée	Écoute à volume modéré pour préserver l'audition (éviter >110 dB prolongé)
Entretien	Nettoyer soigneusement avant montage ; protéger des copeaux métalliques et poussières
Garantie	2 ans (France) – valable uniquement si le coupon est renvoyé sous 10 jours
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer en déchèterie

FOIRE AUX QUESTIONS - Universal ISS 165 FOCAL

Quels sont les accessoires fournis avec le kit Focal Universal ISS 165 ?

Le kit comprend deux tweeters, deux woofers, des câbles, des connecteurs filtrés, des supports de montage pour tweeter, et la visserie nécessaire. Consultez la notice pour le détail exact.

Comment brancher le tweeter ?

Utilisez le câble repéré car pour une installation en véhicule, et display pour une présentation sur stand. Le fil -- correspond à la masse. Le + est repéré par une ligne rouge. Branchez le tweeter au connecteur filtre intégré en respectant les cosses.

Puis-je installer le kit dans un emplacement d'origine non prévu ?

Oui, le kit est conçu pour s'adapter à de nombreux emplacements d'origine. Vérifiez l'espace disponible et effectuez les découpes nécessaires selon les plans fournis sur l'emballage. Assurez-vous d'un espace suffisant entre le haut-parleur et la grille.

Comment nettoyer les haut-parleurs avant montage ?

Nettoyez soigneusement la zone de montage pour éliminer toute poussière ou copeau métallique. Utilisez un chiffon doux et sec. Évitez tout contact avec le dôme aluminium du tweeter.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance RMS conseillée est de 60 W par voie. L'impédance est de 4 ohms. Un ampli délivrant 30 à 80 W RMS par canal est idéal.

Que faire si le son est distordu ou faible ?

Vérifiez les connexions : respectez la polarité (+ et -) et assurez-vous que les cosses sont bien enfichées. Assurez-vous que le filtre intégré est correctement branché. Un branchement incorrect peut endommager les haut-parleurs (bobine brûlée).

La garantie est-elle valable si j'installe moi-même les haut-parleurs ?

Oui, mais la garantie de 2 ans est conditionnée au renvoi du coupon dans les 10 jours suivant l'achat. Toute mauvaise utilisation ou installation incorrecte peut invalider la garantie.

Comment recycler le produit en fin de vie ?

Ne le jetez pas à la poubelle. Déposez-le dans une déchèterie ou un centre de recyclage agréé. Focal conçoit ses produits avec des matériaux recyclables.

Quels sont les risques d'écoute à fort volume ?

Une écoute prolongée au-delà de 110 dB peut endommager l'audition de façon irréversible. Des pics à 130 dB peuvent causer des lésions immédiates. Utilisez le kit à volume modéré.

Le kit est-il compatible avec ma voiture Toyota/Jeep/Dodge/Ford ?

Oui, le kit ISS 165 est universel. Pour certains modèles spécifiques, des adaptateurs spéciaux peuvent être nécessaires. Consultez un installateur professionnel.

MODE D'EMPLOI Universal ISS 165 FOCAL

User manual / Manuel d'utilisation

English page 2

Français page 8

INTEGRATION UNIVERSAL ISS

User manual

English version

Manuel d'installation

Version française

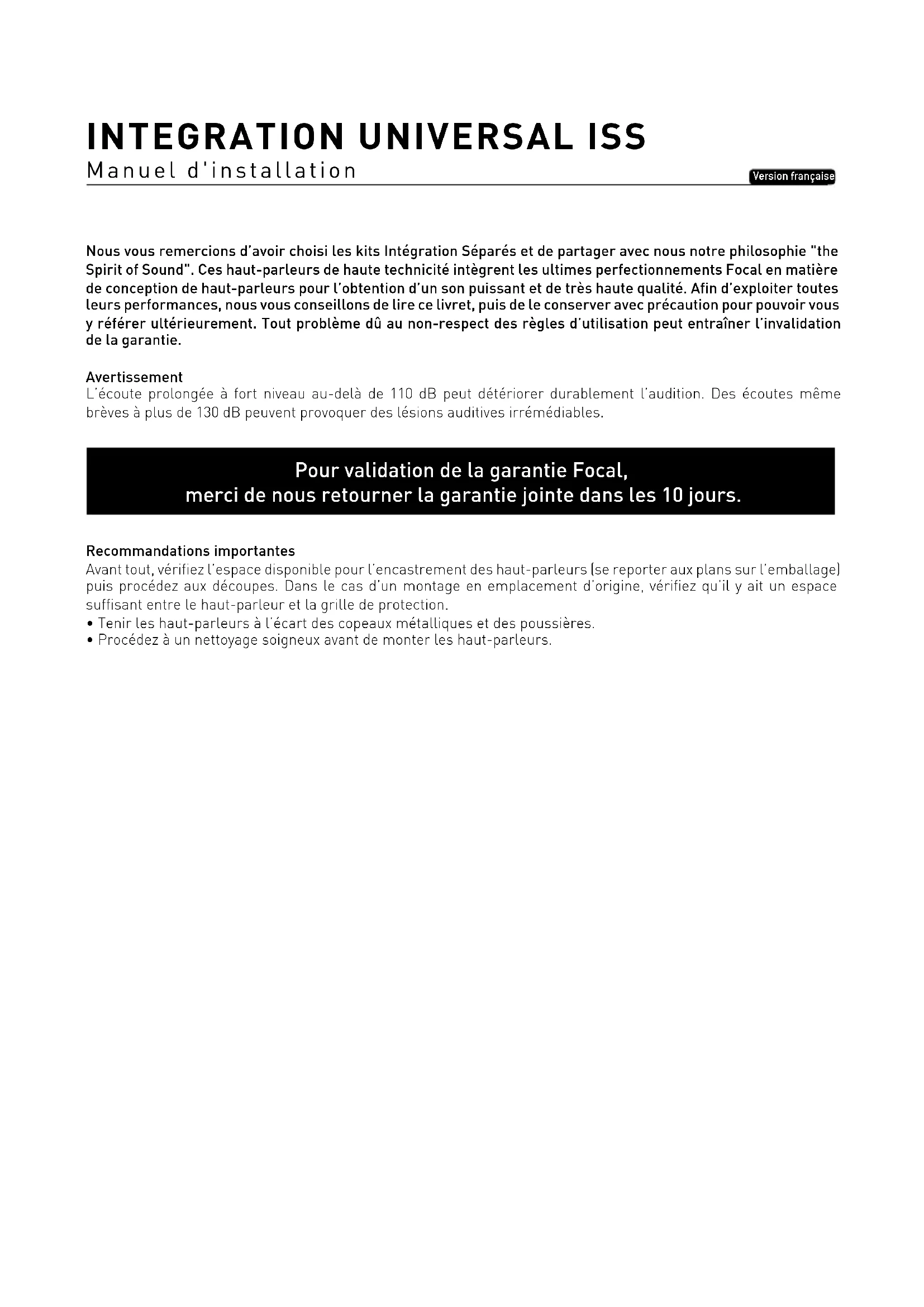

Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicity integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualite. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec precaution pour pouvoir vous y referrer ulterieurement. Tout probleme du au non-respect des regles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avont tout, verifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur I'emballage) puis procededez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

Tweeter

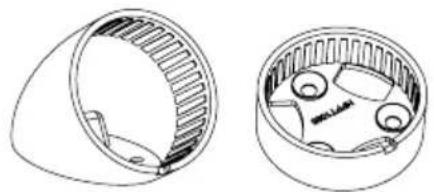

1/ Accessoires tweeter

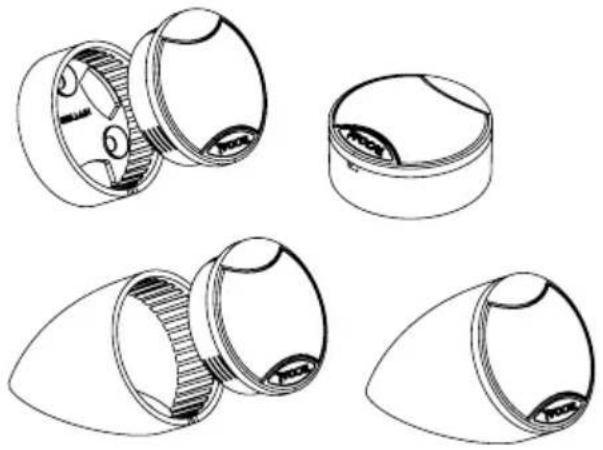

2/ Montage du tweeter dans les supports

3/ Montage du tweeter dans un emplacement d'origine

NB:le "+"est repere par la ligne rouge.

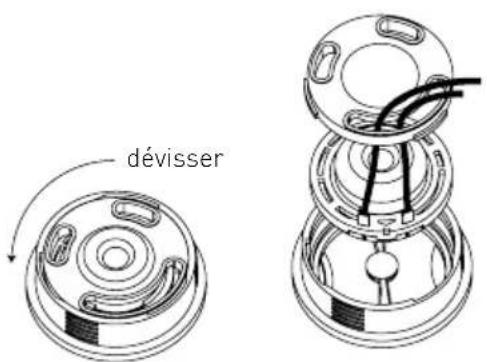

Démontage du tweeter pour une adaptation dans les emplacements d'origine.

Attention lors des manipulations de celui ci de ne pas toucher le dôme aluminium ni mettre en contact avec la partie arrirée de la grille d'origine du vehicule.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

10

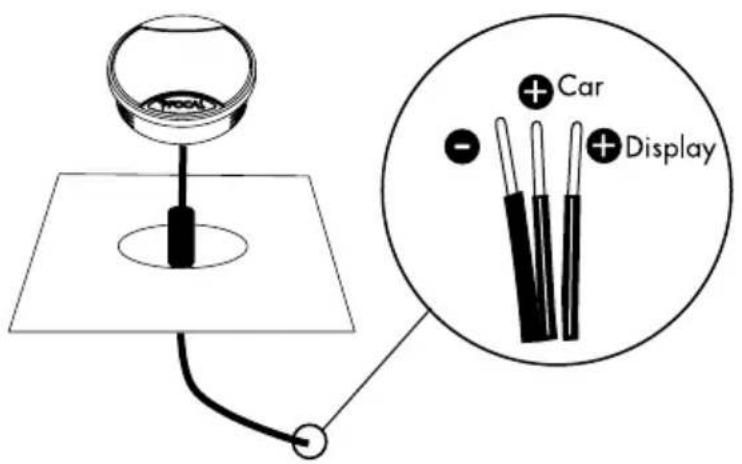

4/ Connection du tweeteter.

Pour une installation sur unPRESENToir de démonstration:branche le fil "display".

Pour le branchement dans un vehicule: branchez le fil "car".

Le fil repérez "--" reste la masse dans les 2 cas de branchement.

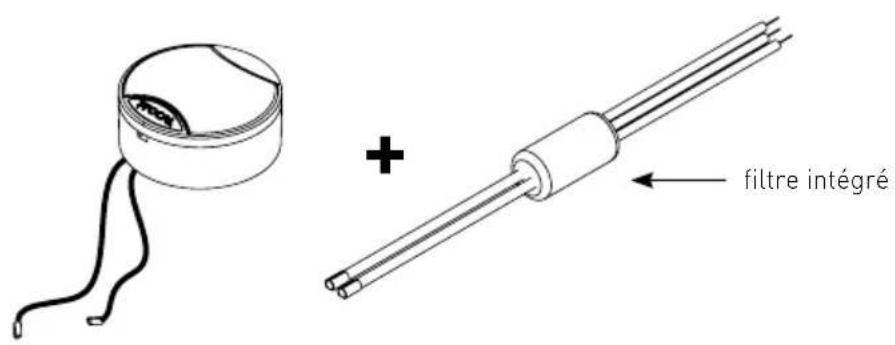

5/ Connection du tweeter au connecteur filtre intégré.

NB:le "+"est repere par la ligne rouge.

Attention : le filtrte tweeteter est intégré au connecteur. Veillez respecter le branchement à l'aide des cosses (tweeteter/connecteur filtré) afin d'assurer les performances optimales du kit Integration.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

11

Woofer ISS

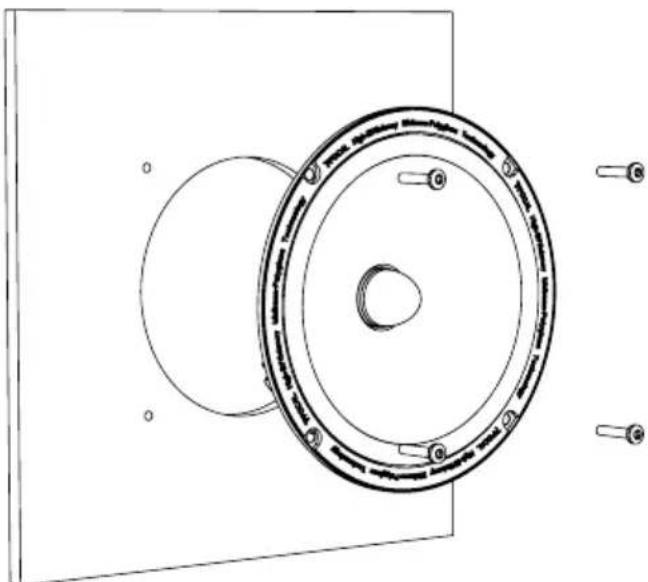

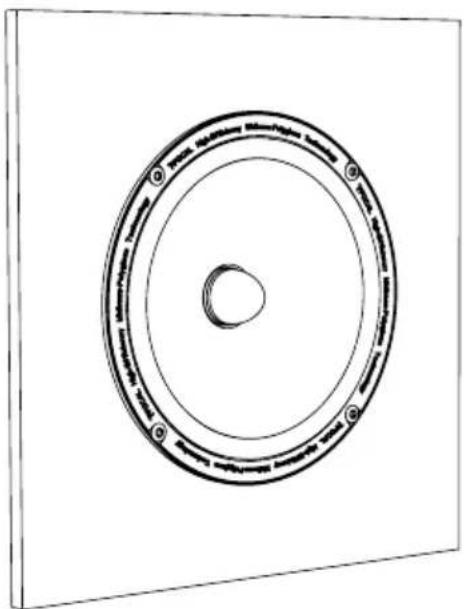

1/ Assemblage d'un woofer 2 voies ISS 130 / 165 / 170 / 200 dans un emplacement d'origine.

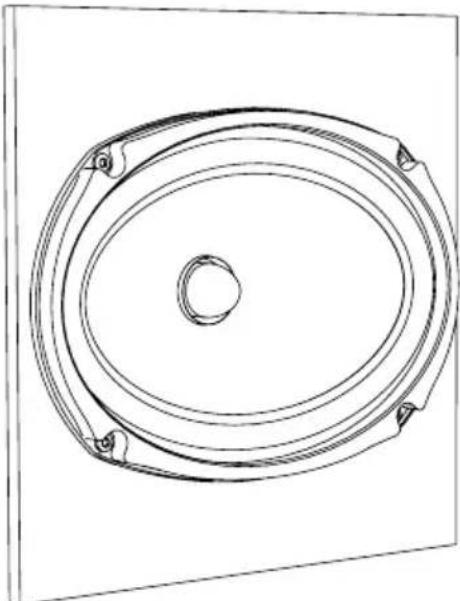

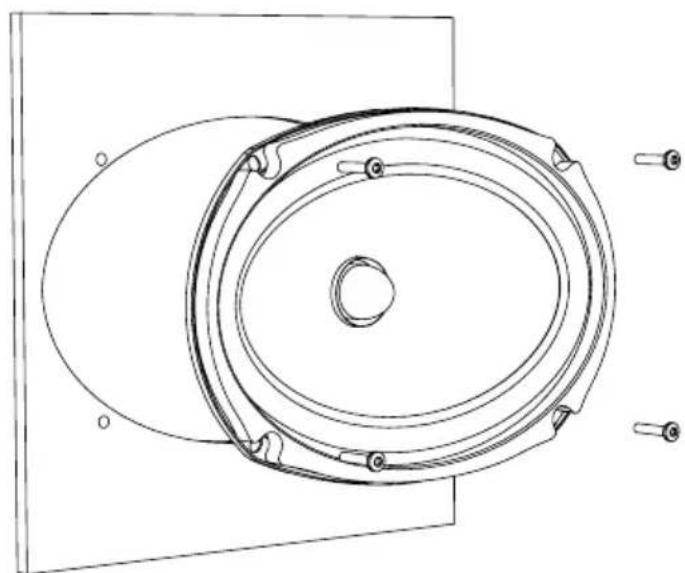

2/ Assemblage d'un woofer 2 voies ISS 570/690 dans un emplacement d'origine.

Ces kits 2 voies séparées « elliptiques » peuvent être adaptés dans des vehicules de marque Toyota®, Jeep®, Dodge®, Ford®.

*Attention : Dans certains cas, vous doivent utiliser des entreprises spéciales, destinées au modele / à la marque du vehicule d'origine.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

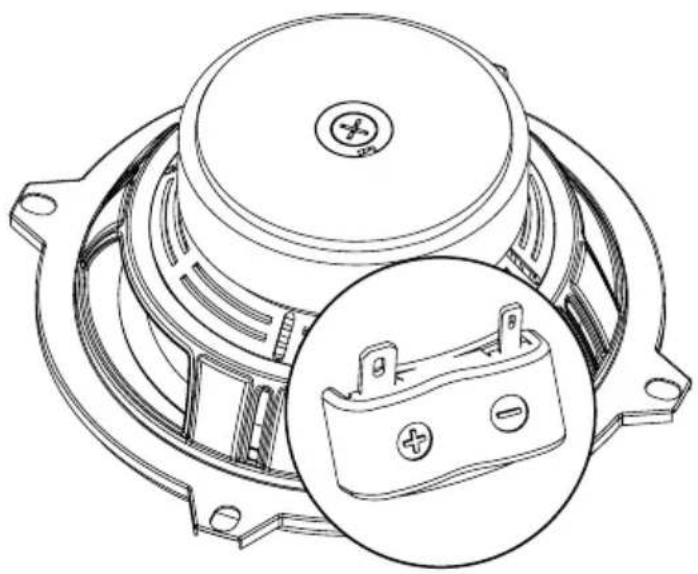

3/Vue arriere du bornier (repere " + " et " -]).

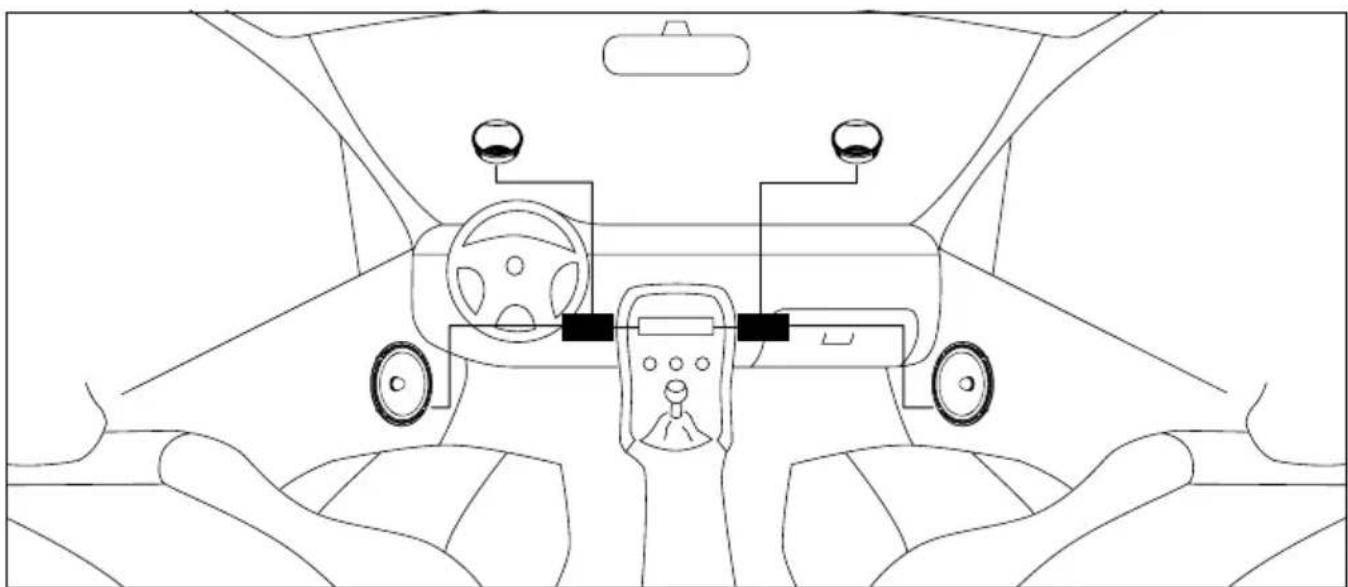

4/Vue del installation complete dans le vehicule.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

13

Installation ISS 165/200/570/690

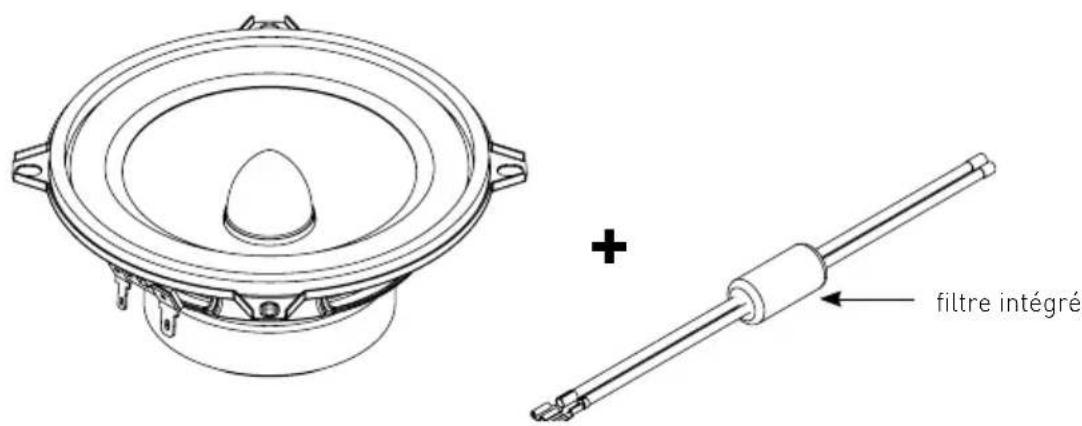

Montage Woofer + fil / connecteur [livre avec le kit].

NB:le " + " est repéré par la ligne rouge.

Les woofers des kits ISS 165, ISS 200, ISS 570 et ISS 690 sont équipés d'un contrôle à la connectique (pour conserver un saladier le plus compact et le plus simple à intégrer dans les emplacements d'origine). Veillez à connecter OBLIGATOIREMENT ces connecteurs (livrés dans la boite).

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a ete concu et fabriqu avec des matieraux et composants de haute qualite, susceptibles d'etre recyclés et reutilisés. Ce symbole signifie que les appareils electriques et electroniques, lorsquils sont arrivés en fin de vie, doivent etre elimines séparation des ordures menagères. Veuillez rapporter cet apparil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la preservation de l'environnement.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie
