MODE D'EMPLOI DW32H1G1 WESTINGHOUSE

11-14-2- Ce produit Westinghouse a obtenu l'homologation ENERGY STAR® parce qu'il a satisfait aux exigences en matière d'efficacité énergétique américaines telles que définies par le ministère américain de l'Énergie et l'Agence américaine de protection de l'environnement. Le programme ENERGY STAR® existe afin de fournir des directives en matière d'efficacité énergétique et de promouvoir des produits et des pratiques écoénergétiques. Des modifications faites sur certaines caractéristiques, configurations et fonctions de ce téléviseur peuvent modifier et/ou augmenter sa consommation électrique. Selon les modifications apportées aux configurations, la consommation d'électricité pourrait dépasser le seuil d'homologation ENERGY STAR®.-3- Dim:51 5*320 mm(不包 括底座）-4- NTSC/PAL 2x8W

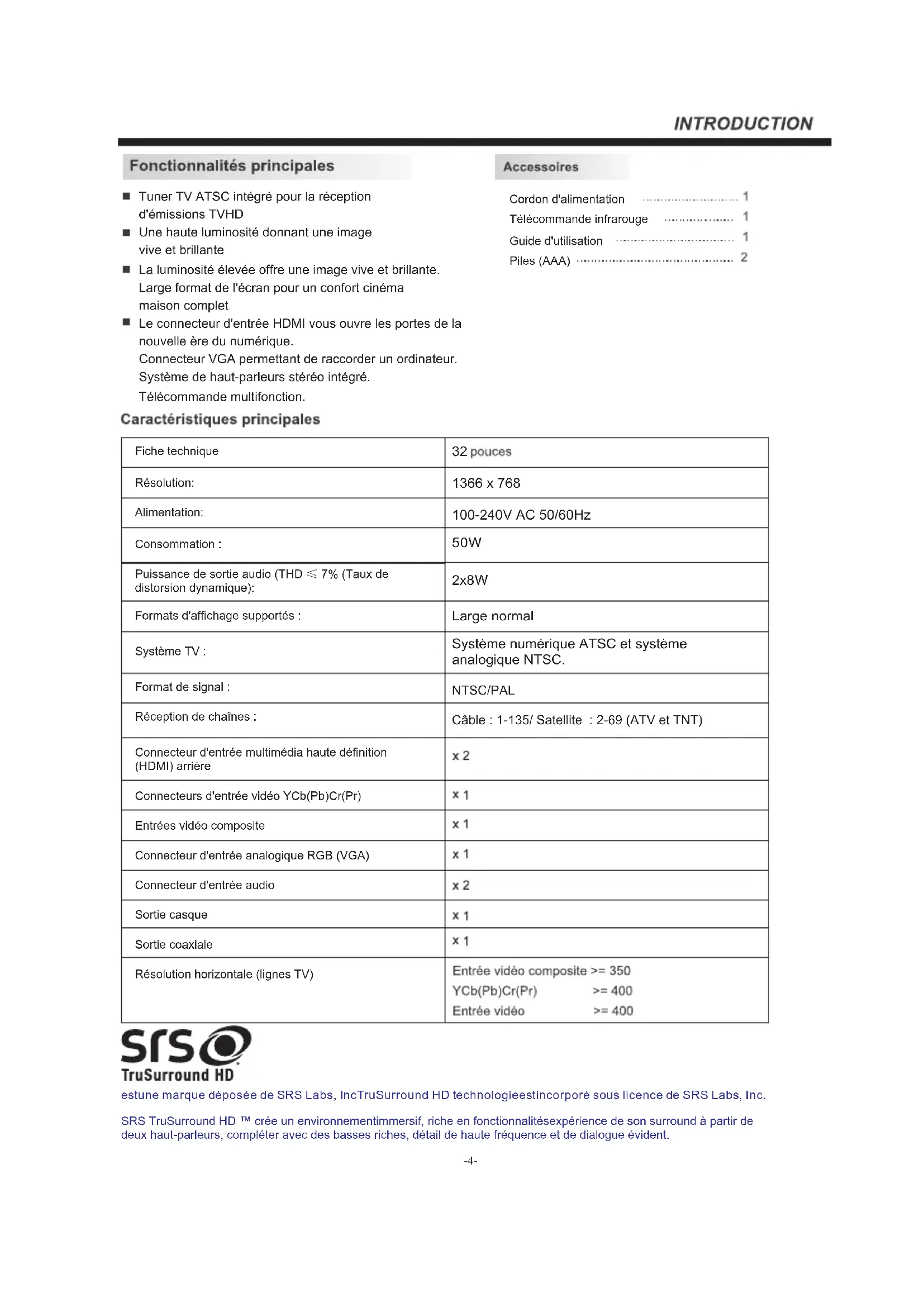

1366 x 768 100-240V AC 50/60Hz 50W Tuner TV ATSC intégré pour la réception d'émissions TVHD Une haute luminosité donnant une image vive et brillante La luminosité élevée offre une image vive et brillante. Large format de l'écran pour un confort cinéma maison complet Le connecteur d'entrée HDMI vous ouvre les portes de la nouvelle ère du numérique. Connecteur VGA permettant de raccorder un ordinateur. Système de haut-parleurs stéréo intégré. Télécommande multifonction. Cordon d'alimentation Télécommande infrarouge Guide d'utilisation Piles (AAA) Fiche technique Résolution: Alimentation: Consommation : Puissance de sortie audio (THD ≤ 7% (Taux de distorsion dynamique): Formats d'affichage supportés : Système TV : Format de signal : Réception de chaînes : Connecteur d'entrée multimédia haute définition (HDMI) arrière Connecteurs d'entrée vidéo YCb(Pb)Cr(Pr) Entrées vidéo composite Connecteur d'entrée analogique RGB (VGA) Connecteur d'entrée audio Sortie casque Sortie coaxiale Résolution horizontale (lignes TV) Large normal Système numérique ATSC et système analogique NTSC. Câble : 1-135/ Satellite : 2-69 (ATV et TNT) estune marque déposée de SRS Labs, IncTruSurround HD technologieestincorporé sous licence de SRS Labs, Inc. SRS TruSurround HD ™ crée un environnementimmersif, riche en fonctionnalitésexpérience de son surround à partir de deux haut-parleurs, compléter avec des basses riches, détail de haute fréquence et de dialogue évident.-5-

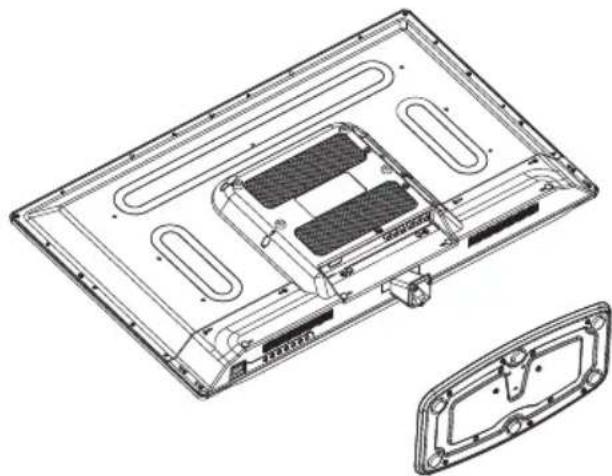

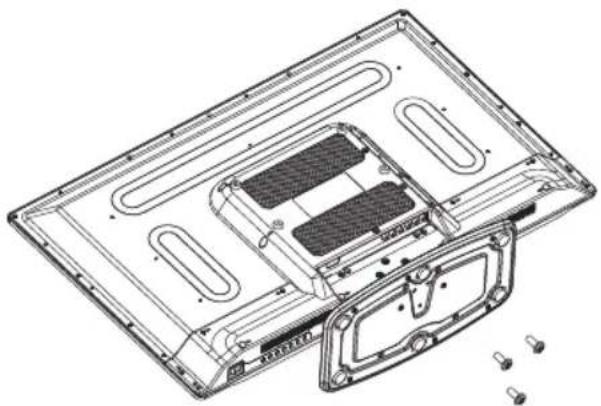

Fixez la plaque de la base du socle à la tringle du socle en serrant fermement la vis fournie pour former un socle totalement assemblé.

2. Placez le téléviseur sur une surface plane avec l'écran orienté vers le bas. Utilisez un

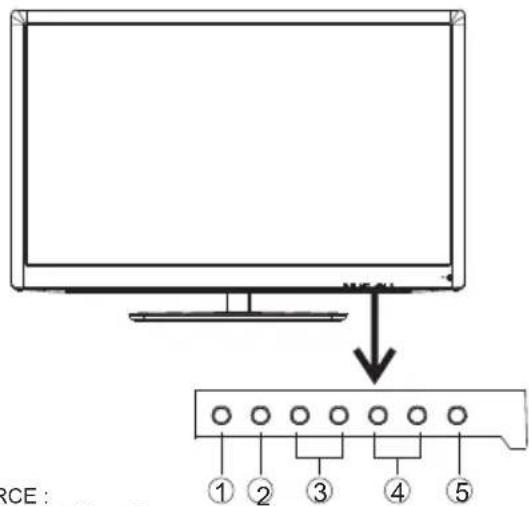

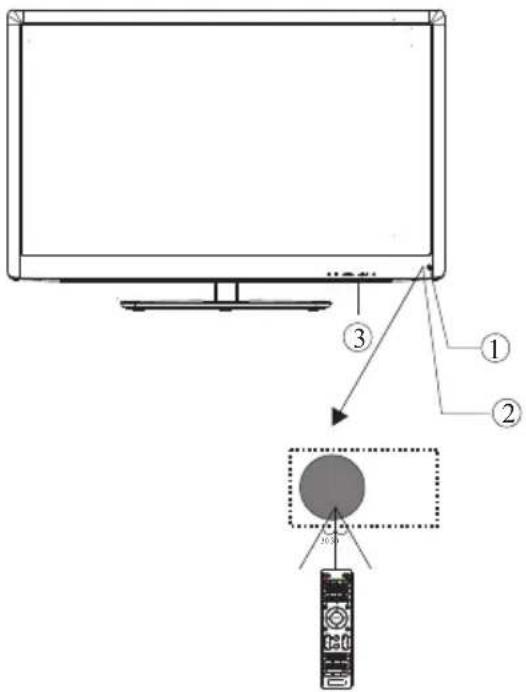

chiffon pour protéger l'écran. Placez le socle assemblé dans le trou du téléviseur. Instructions d'assemblage du socle de base-6- Présentation des connecteurs (de gauche à droite) : CONNECTEUR D'ALIMENTATION, CONNECTEURS VIDEO, CONNECTEUR D'ENTREE AUDIO, CONNECTEURS VIDEO YPbPr Remarque : Les connecteurs AV et YPbPr partagent un connecteur audio. 1: Récepteur de la télécommande 2: Témoin DEL : BLEU ALLUMÉ. ROUGE VEILLE. 3: Touches du panneau latéral

Pour afficher le Menu Source.

Permet d'afficher le menu principal.

En mode Télévision, utilisez les touches « CH+ » et « CH- » pour changer de chaîne de télévision. En mode MENU, appuyez sur « CH+ » ou « CH- » pour sélectionner des éléments en mode veille, appuyez sur « CH+ » ou « CH- » pour allumer le téléviseur.

Permet de régler le volume. Sous un MENU, utilisez les touches « VOL+ » et « VOL- » pour régler l'option sélectionnée.

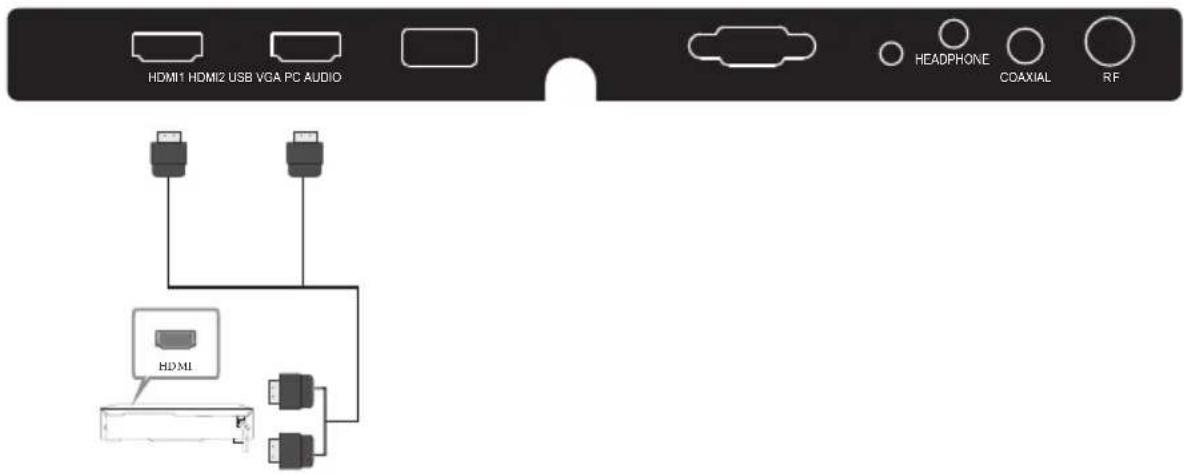

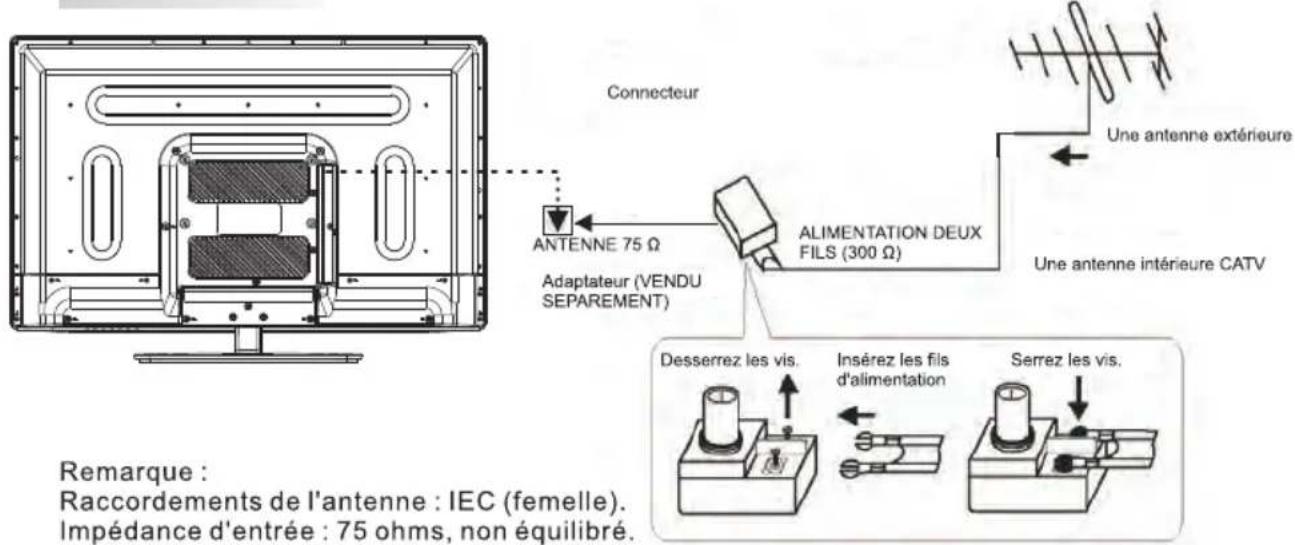

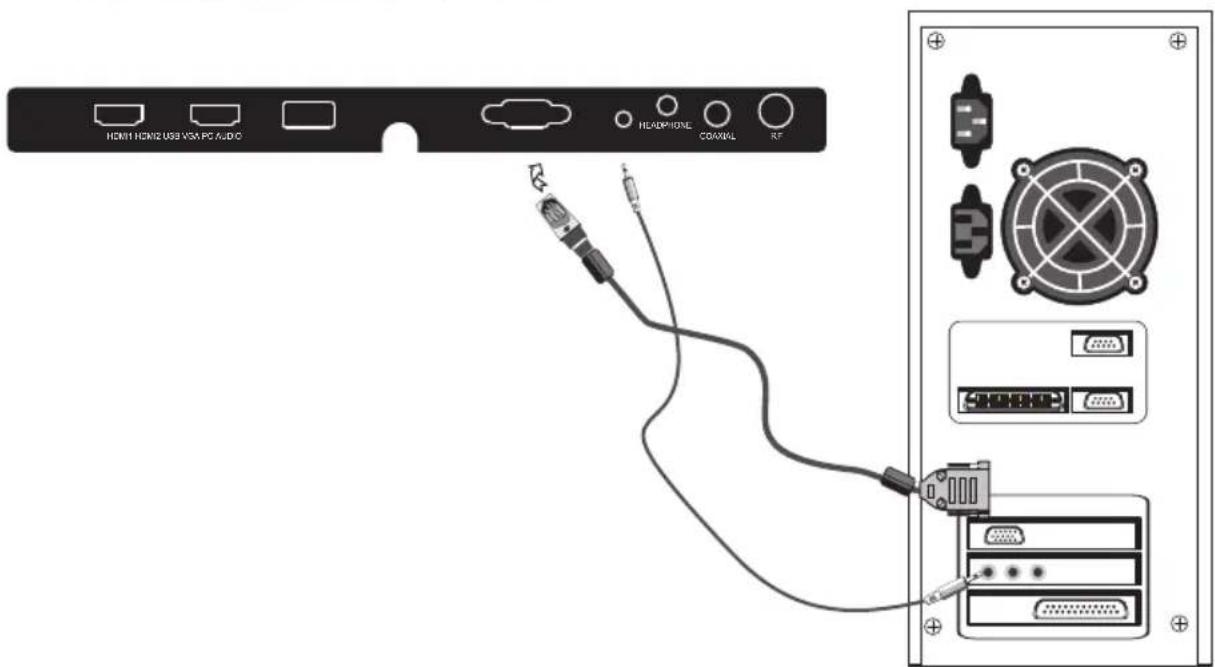

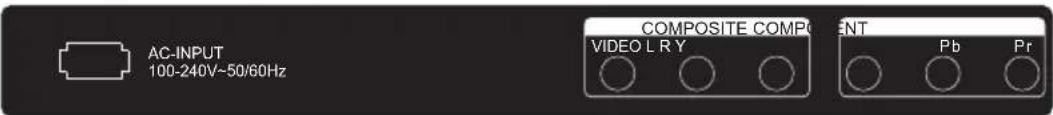

Appuyez sur cette touche pour mettre en marche l'unité depuis le mode STANDBY. Appuyez à nouveau sur cette touche pour activer à nouveau le mode STANDBY. Connecteur situés sur le panneau arrière Connecteurs situés sur le panneau latéral Présentation des connecteurs (de gauche à droite) : HDMI1, HDMI2, USB, VGA, ECOUTEURS, AUDIO HEADPHONE, COAXIAL, ANTENNE. Remarque : 1. Lorsque HDMI offre un signal d'entrée provenant d'une source DVI alors le signal d'entrée audio doit être connecté à l'entrée audio PC.

2. Le port USB peut être utilisé pour des images JPEG, des vidéos Motion-JPEG

ou de mise à jour logicielle.

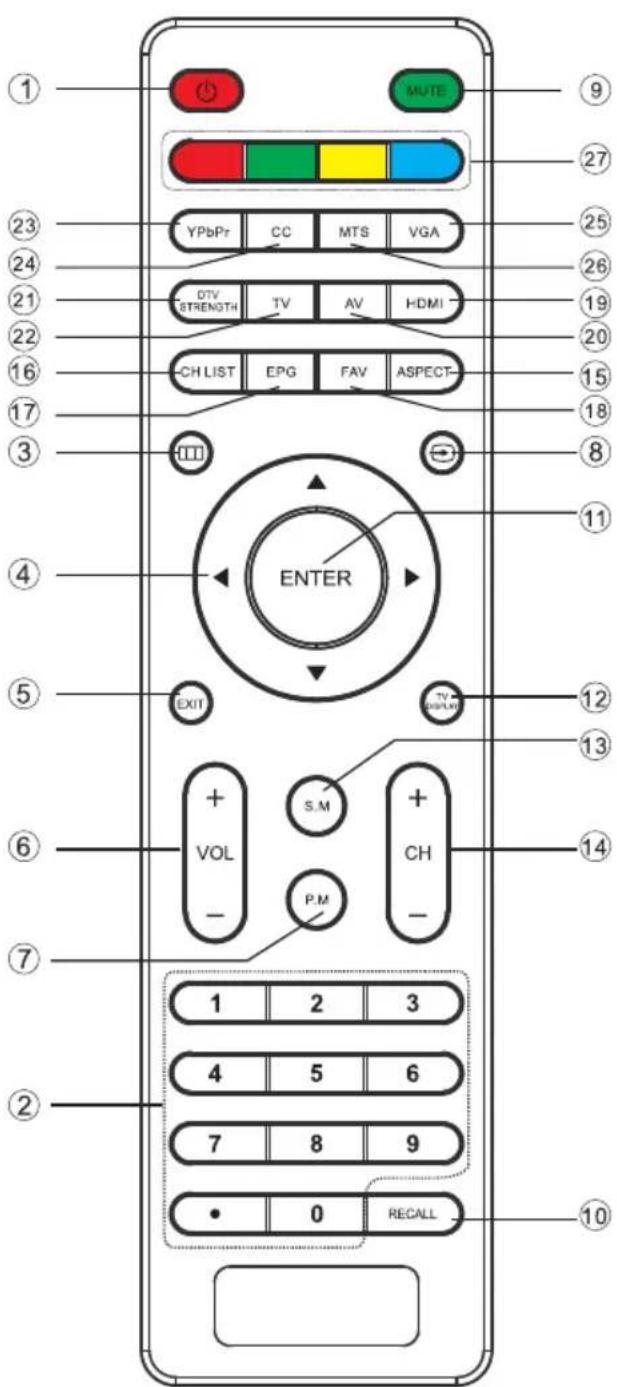

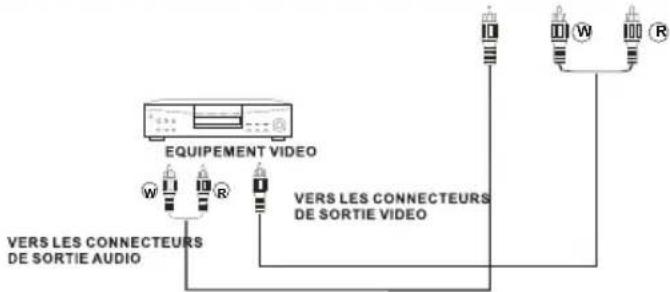

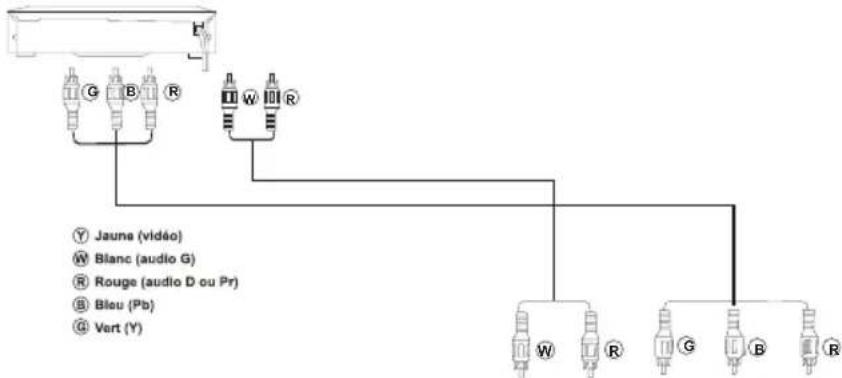

COMPOSITE COMPONENT-10- 1: ALIMENTATION Permet de mettre en marche le téléviseur/activer le mode Attente. 2: TOUCHES NUMERIQUES Permet de directement saisir un numéro de chaîne.

Permet d'afficher le menu principal. 4: TOUCHES DIRECTIONNELLES Permet de se déplacer dans les menus. 5: Quitter Permet de quitter le menu. 6: Augmenter/Diminuer le volume Permet de régler le volume. 7: P.M Permet de modifier le mode d'affichage.

Appuyez sur cette touche pour sélectionner une source d'entrée disponible. 9: MUET Permet d'activer/désactiver le son. 10: RAPPEL Permet de directement accéder à la dernière chaîne visualisée. 11: ENTREE Permet de confirmer votre sélection. 12: AFFICHAGE TV Permet d'afficher/masquer les informations de la chaîne de télévision sélectionnée. 13: M.A. Permet de modifier le mode audio. 14: Chaîne suivante/Chaîne précédente Permet d'accéder à la chaîne de télévision précédente/suivante. 15: FORMAT D'AFFICHAGE Permet de modifier le format d'affichage.

16: LISTE DES CHAINES

Permet d'afficher la liste des chaînes de télévision. 17: GCE Permet d'afficher les informations des programmes TNT. 18: FAVORIS En mode TNT, permet d'afficher la liste des chaînes favorites. 19: HDMI Touche de raccourci permettant de directement activer la source d'entrée HDMI. 20: AV Touche de raccourci permettant de directement activer la source d'entrée AV.

21: PUISSANCE DU SIGNAL TNT

Permet d'afficher les informations liées au signal TNT reçu. 22: Télévision Touche de raccourci permettant de directement activer la source d'entrée Télévision. 23: YPbPr Touche de raccourci permettant de directement activer la source d'entrée vidéo YPbPr. 24: CC Permet d'activer/désactiver la fonction Sous-titrage pour malentendants. 25: VGA Touche de raccourci permettant de directement activer la source d'entrée VGA. 26: MTS Permet d'activer le mode Stéréo.

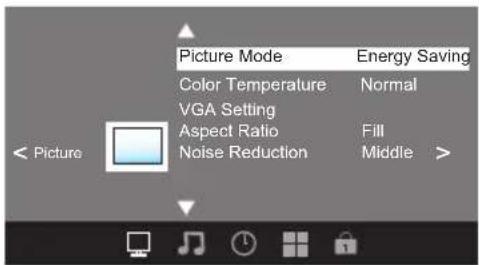

Ce menu permet de régler les paramètres de l'image tels que contraste, luminosité, etc. Appuyez sur pour se déplacer, appuyez sur OK pour régler.

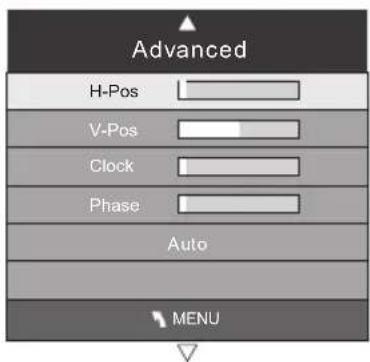

Lorsque le mode PC est disponible. Appuyez sur la touche OK pour sélectionner le réglage PC avancé 1). Pos. H : pour régler la position horizontale de l'écran. 2). Pos. V : pour régler la position verticale de l'écran. 3). Horloge : réglage fin de la largeur de l'écran. 4). Phase : Réglage fin de la phase de l'écran. En général il vaut mieux ne pas toucher ces paramètres. 5). Auto : réglage automatique de l'écran. Remarque : 1). Pour régler contraste, luminosité, couleur, et netteté, il faut être en mode personnalisé. 2). Teinte n'est disponible qu'avec le système NTSC. 3). Trois modes de température de couleur peuvent être sélectionnés : Normal, chaud et froid.

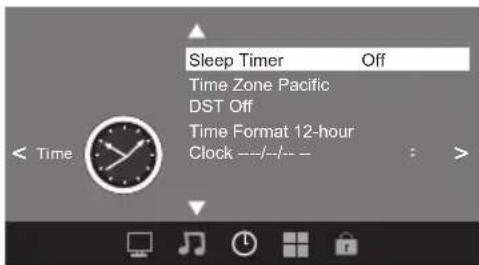

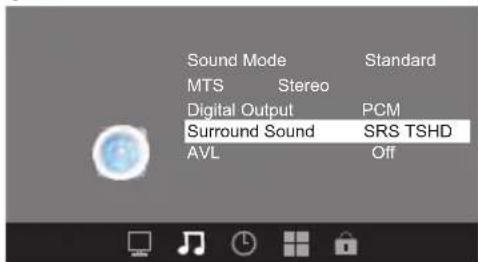

Dans ce menu, vous pouvez régler l'effet sonore. Appuyez sur pour se déplacer, appuyez sur OK pour régler. Dans ce menu, vous pouvez régler la veille automatique, le fuseau horaire, etc. Appuyez sur pour se sélectionner, appuyez sur OK pour régler. Remarque : 1). Fuseau horaire, heure d'été et horloge ne sont disponibles que dans la programmation ATSC et l'horloge ne peut pas être réglée.

Dans ce menu, vous pouvez régler la langue des menus, des sous-titrages, restaurer les paramètres par défaut etc. Appuyez sur pour se déplacer, appuyez sur OK pour régler.

Remarque : 1). Cinq modes sonores peuvent être sélectionnés : Standard, Musique, Films, Sports, Personnalisé. 2). La langue audio n'est disponible qu'en programmation ATSC / TV. 3). Le Volume automatique n'est disponible que lorsque le volume du signal d'entrée est trop élevé ou présente une distorsion. MENU Advanced H-Pos V-Pos Clock Phase Auto Closed CaptionRestore DefaultMenu Language English Option Color Temperature NormalAspect Ratio FillNoise Reduction MiddlePicture Mode Energy Saving PictureVGA Setting Son surround: SRS TSHD: Régler le mode SRS Surround Sound à TSHD mode. Off: Désactiver le mode Surround Sound. MTS StereoDigital Output PCMSurround Sound SRS TSHDAVL OffSound Mode Standard-12- Canada Canada Eng MENUOK Canada Fre Et utilisez la touche ENTER pour verrouiller/déverrouiller le Contrôle parental. Contenu de la classification (Violence de fiction)

(Dialogues suggestifs) Age suggéré TV-Y(Enfants de tous les âges) TV-Y7(Destinées à apprendre l'ordre aux enfants) TV-G (Tout public) TV-PG (Supervision parentale suggérée) TV-14(Présence obligatoire des parents)TV-MA(Adultes seulement)

Content 2). MPAA (MOTION PICTURE ASSOCIATION OF USA) : définir le niveau de classification des films ; N/A, G, PG, PG-13, R, NC-17, X. Classification Description Age G Grand public, pour tous les âges

Surveillance parentale suggérée. Certaines images pourraient ne pas convenir à des enfants. PG-13 Présence obligatoire des parents. Certaines images pourraient ne pas convenir à des enfants de moins de 13 ans.

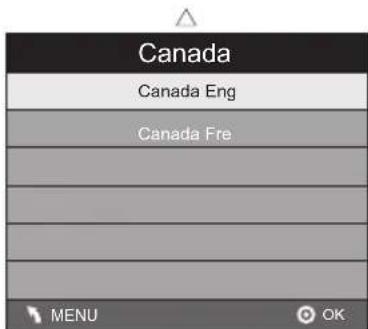

Restreint. Avec des enfants de moins de 17 ans la supervision d'adultes est recommandée(l'âge varie avec certaines juridictions) Aucun moins de 17 ans n'est admis. X est une classification qui est fusionnée avec la NC-17 mais peut être mentionnée dans les données de certains films anciens. 1): Canada Anglais : définir le niveau de classification des films : non classé, C, C8+, G, PG, 14+, 18+.

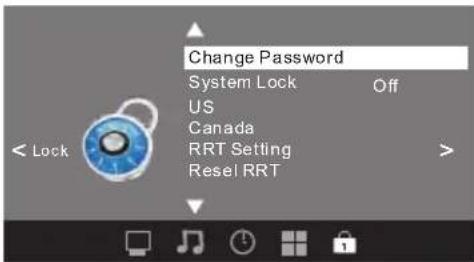

5. MENU VERROUILLAGE

Dans ce menu, vous pouvez changer le mot de passe et effectuer le réglage vchip (puce antiviolence). Entrez le mot de passe ; vous allez être dirigé dans le menu verrouillage. Le mot de passe par défaut est 6666. 5.1Changer le mot de passe 1). Ancien mot de passe : Entrez l'ancien mot de passe. 2). Nouveau mot de passe : Entrez le nouveau mot de passe. 3). Confirmez le mot de passe : Rentrez le nouveau mot de passe.

5.2 Verrouillage du système

Lorsque le verrouillage du système est ON (activé), on peut régler les options ci-dessous.

Appuyez sur OK ; l'écran suivant sera affiché : 1). TV : Appuyez sur OK ; l'écran suivant sera affiché :

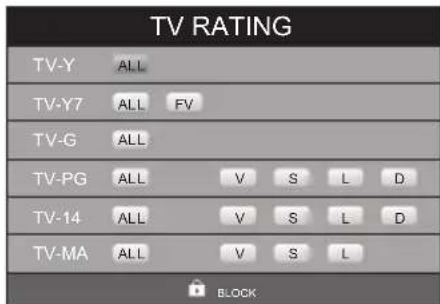

Appuyez sur OK ; l'écran US suivant sera affiché :

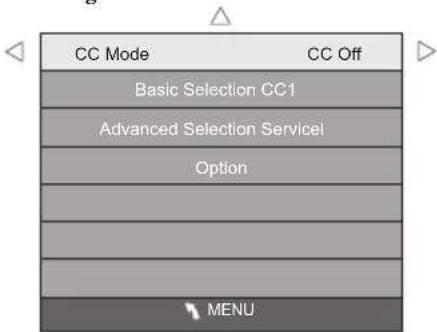

BLOCK 1). Mode ST : Activer le mode sous-titrage. 2). Sélection avancée : disponible uniquement dans le programme ATSC. 3). Option : Permet de modifier la police du sous- titrage. Remarque : 1). Restaurer les paramètres par défaut : Restaurer les paramètres par défaut efface tous les programmes et réinitialise tous les paramètres à leurs valeurs par défaut.programs and reset all the settings to default value.-13- Auto Scan Scan all channels MENU Digital channel only Analog channel only Classification Description Age E Non classé : Comprend nouvelles, sport, documentaires et autres émissions d'information : émission-débat, vidéos musicales et variétés. C Enfants : destinées aux enfants de moins de 8 ans Apporte une attention particulière aux thèmes pouvant menacer leur sens de la sécurité et leur bien-être. C8+ Enfants de plus de 8 ans : ne contient pas de scène de violence en tant que moyen préféré, acceptable ou unique pour résoudre un conflit et n'encourage pas non plus les enfants à imiter les actes dangereux qu'ils ont pu voir à l'écran. G Grand public : considéré comme acceptable pour tous les groupes d'âge, convient à toute la famille, contient très peu de violence physique, verbale ou affective. PG Grand public : considéré comme acceptable pour tous les groupes d'âge, convient à toute la famille, contient très peu de violence physique, verbale ou affective. 14+ Plus de 14 ans : peut contenir des thèmes où la violence est l'un des éléments prédominants de l'histoire, mais elle fait partie du développement de l'intrigue ou du personnage. Le langage utilisé peut être cru et des scènes de nudité sont montrées dans le contexte du thème. 18+ Plus de 14 ans : peut contenir des thèmes où la violence est l'un des éléments prédominants de l'histoire, mais elle fait partie du développement de l'intrigue ou du personnage. Le langage utilisé peut être cru et des scènes de nudité sont montrées dans le contexte du thème. 2). Canada Français : définir le niveau de classification française : E, G, 8ANS+, 13 ANS+, 16ANS+, 18ANS+. Classification Description Age E Émission non classée G Grand public : pour tous les âges et les enfants, contient un minimum de violence directe, mais peut être intégrée à l'intrigue de manière humoristique ou fantaisiste. 8ans+ Grand public mais déconseillé aux jeunes enfants : peut être regardée par un large public mais peut contenir des scènes pouvant perturber les enfants de moins de 8 ans qui ne peuvent pas faire la distinction entre les situations imaginaires et la réalité. Il est recommandé de regarder ces programmes avec les parents. 13ans+ Plus de 13 ans : peut contenir de nombreuses scènes de violence et des scènes de violence intense. 16ans+ Plus de 16 ans : peut contenir de nombreuses scènes de violence et des scènes de violence extrême. 18ans+ Plus de 18 ans : réservé aux adultes. peut contenir de nombreuses scènes de violence et des scènes de violence extrême.

Il peut être réglé dans le mode TV numérique ATSC

Appuyez sur OK ; l'écran suivant sera affiché :

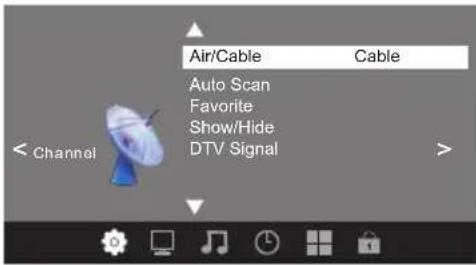

Dans ce menu, vous pouvez régler les chaînes TV numériques et analogiques. Appuyez sur pour se déplacer, appuyez sur OK pour régler.

Pour sélectionner le signal Air TV ou le signal télévision par câble.

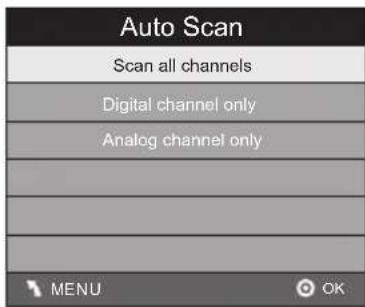

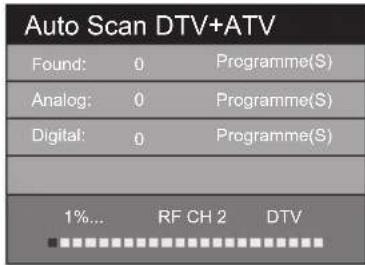

6.2 Recherche Automatique :

Lors de la première utilisation du téléviseur, vous devez rechercher toutes les chaînes d'abord. Appuyez sur la touche OK pour confirmer, le menu suivant s'affiche : Appuyez sur la touche OK pour sélectionner le type de recherche, le message ci-dessous s'affiche indiquant que la recherche automatique est en cours.

Appuyez sur la touche OK pour sélectionner/supprimer une chaîne de la liste des favoris.

6.4 Afficher/Masquer

Appuyez sur la touche OK pour afficher/masquer la chaîne actuelle.

Affiche la force du signal DTV. Il ne peut pas être sélectionné et réglé. Auto ScanFavoriteShow/HideDTV SignalAir/Cable Cable Channel

Informations sur les licencesetbrevets Ce produitWESTINGHOUSEpeuvent être couvertspar un ou plusieursbrevets américains et étrangerset demandes de brevets. Voir http://westinghousedigital.com/compliance/pour les détails.7.1 Raccorder le périphérique USB qui contient les fichiers.

7. Affichage de fichiers JPEG et M-JPEG en utilisant

le port USB Vous pouvez afficher les fiels JPEG et M-JPEG en utilisant le Un port USB qui se trouve sur la face arrière:

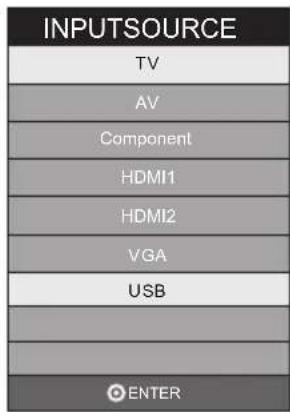

7.2 Appuyez sur pour entrer dans le menu InputSource.

7.3 Dans le menu InputSource, Appuyez sur USB

pour sélectionner, puis appuyez sur ENTRER.

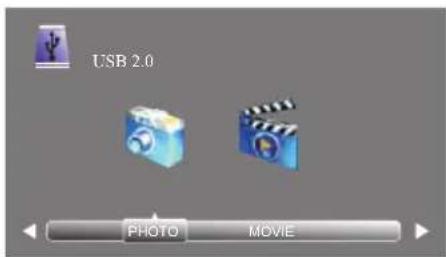

7.4 sur pour sélectionner Photo ou Vidéo,

puis appuyez sur Entrée. Appuyez INPUTSOURCE

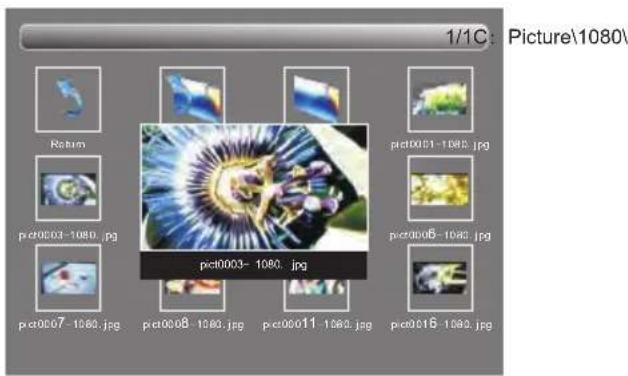

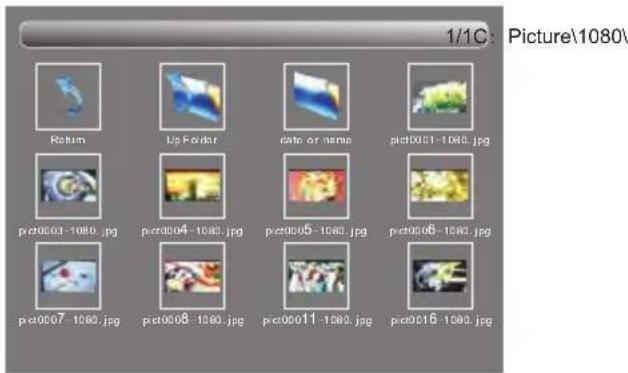

7.5 Appuyez sur pour sélectionner le dossier

qui contient le fichier image JPEG ou vidéo. 1/1C: Picture\1080\ Return Up Folder date or name pict0001-1080. jpg pict0003-1080. jpg pict0004- 1080.jpg pict0005- 1080.jpg pict0006- 1080.jpg pict0007- 1080.jpg pict0008- 1080.jpg pict00011-1080. jpg pict0016-1080. jpg

7.6 Appuyez sur ENTRER pour Dispay l'image ou
